Hệ thống cánh tay gắn lắp dạng module tùy chỉnh (Modular Mounting System Arms)

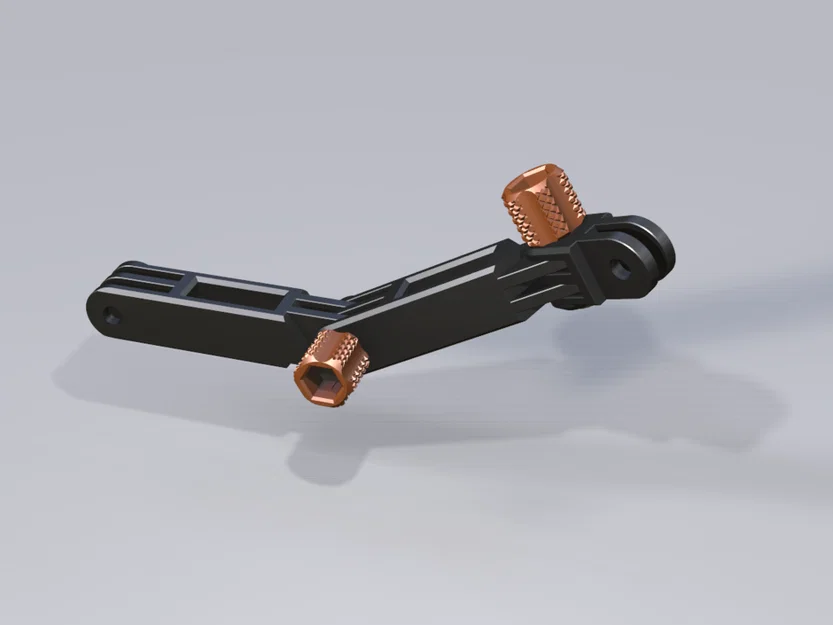

Đây là các cánh tay và núm vặn tùy chỉnh cho Hệ thống gắn lắp Modular (Modular Mounting System), tương tự như hệ thống giá đỡ Three-Way Pivot Arm của GoPro.**

Thiết kế này dựa hoàn toàn trên mẫu Modular Mounting System Arm V4 (thing:3689842) của jtronics, nhưng sử dụng thông số kỹ thuật của hệ thống gốc Modular Mounting System (thing:2194278) từ HeyVye để tăng độ tương thích và lắp ghép chuẩn xác hơn.

Ngoài ra, các cánh tay này còn có thêm những tính năng sau:

• Tùy chỉnh linh hoạt: Các cánh tay được thiết kế hoàn toàn theo tham số (parametric) và có thể dễ dàng tạo độ dài tùy ý ngay trên Onshape.
• Nhiều kích thước có sẵn: Tất cả các cánh tay có sẵn độ dài 30, 45, 60, 90, 120, 150, 180 và 210mm với số lượng thanh gia cố khác nhau.
• Cánh tay xoay (Rotated arms): Thay đổi trục lắp đặt mà không cần thêm linh kiện rời nhờ vào thiết kế xoay 90 độ tích hợp sẵn.
• Thanh gia cố (Structural bridges): Các cánh tay từ 90mm trở lên có tùy chọn thêm thanh gia cố để tăng độ cứng cáp và chịu lực.
• File STEP: Dễ dàng remix! Mọi file đều có sẵn định dạng STL và STEP.
• Quản lý dây cáp: Tương thích với giúp bạn đi dây gọn gàng chuyên nghiệp.

Hãy xem các tag #modular_mount và #MMs để tìm thêm các phụ kiện tương thích.

Cập nhật

V2 - 21/08/2023

• Giữ nguyên kích thước và tương thích ngược với các phiên bản cũ
• Cải thiện góc in overhang để in đẹp hơn
• Thiết kế đồng nhất hơn giữa loại thẳng và loại xoay
• Tùy chỉnh dễ dàng hơn (gộp chung vào một part studio trên Onshape)
• Bộ núm vặn mới dùng được với ốc lục giác (socket head cap screws)
• Thêm phiên bản Micro Arm 20mm mới
• Tài liệu hướng dẫn chi tiết hơn

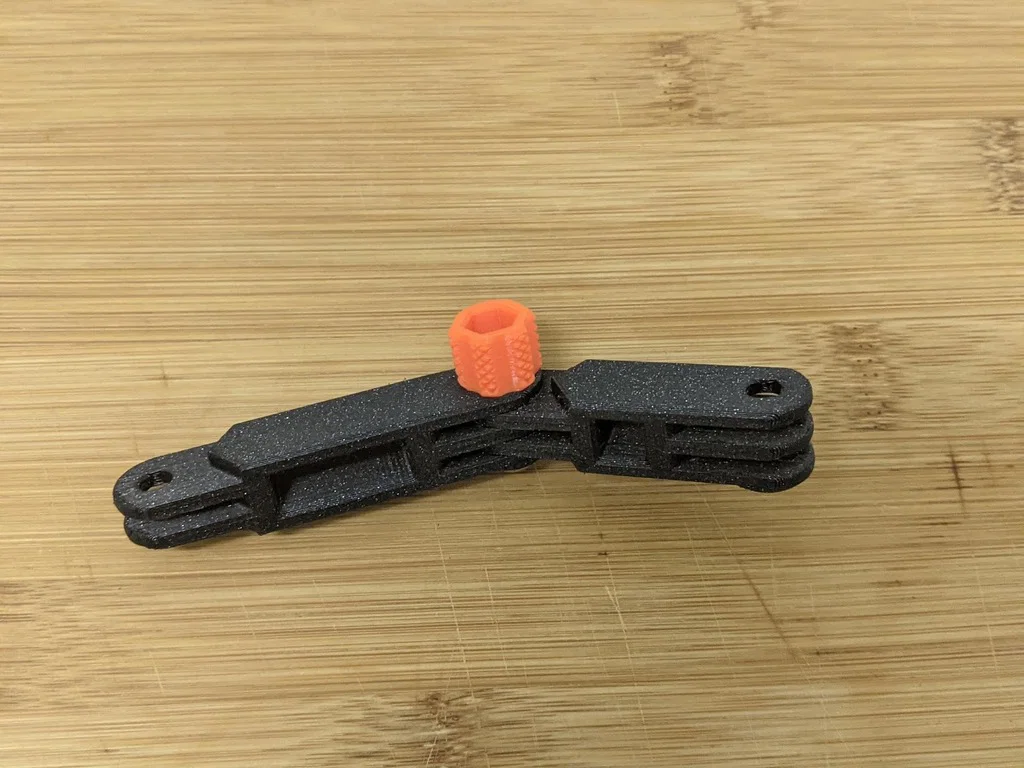

Cánh tay (Arms)

Các cánh tay có sẵn 8 độ dài từ 30mm đến 210mm, dạng thẳng hoặc xoay 90 độ. Cánh tay ≥90mm có tùy chọn thêm thanh gia cố để tăng độ bền. Bạn có thể tạo cánh tay với bất kỳ độ dài hoặc số lượng thanh gia cố nào.

Nếu bạn không muốn dùng cánh tay xoay 30mm, bạn có thể dùng "Axis Changer" (bộ đổi trục) chỉ dài 20mm. Tuy nhiên, nó có phạm vi chuyển động ít hơn so với các loại cánh tay thông thường. Phiên bản thẳng 20mm, gọi là "Micro Arm", cũng có giới hạn chuyển động tương tự.

Kết nối giữa hai cánh tay cho phép xoay 305 độ. Kết nối với Axis Changer hoặc Micro Arm chỉ cho phép xoay 277 độ.

Phần cứng cần thiết

Cấu tạo

Độ dài danh nghĩa của một cánh tay được tính bằng khoảng cách từ tâm lỗ vít này đến tâm lỗ vít kia.

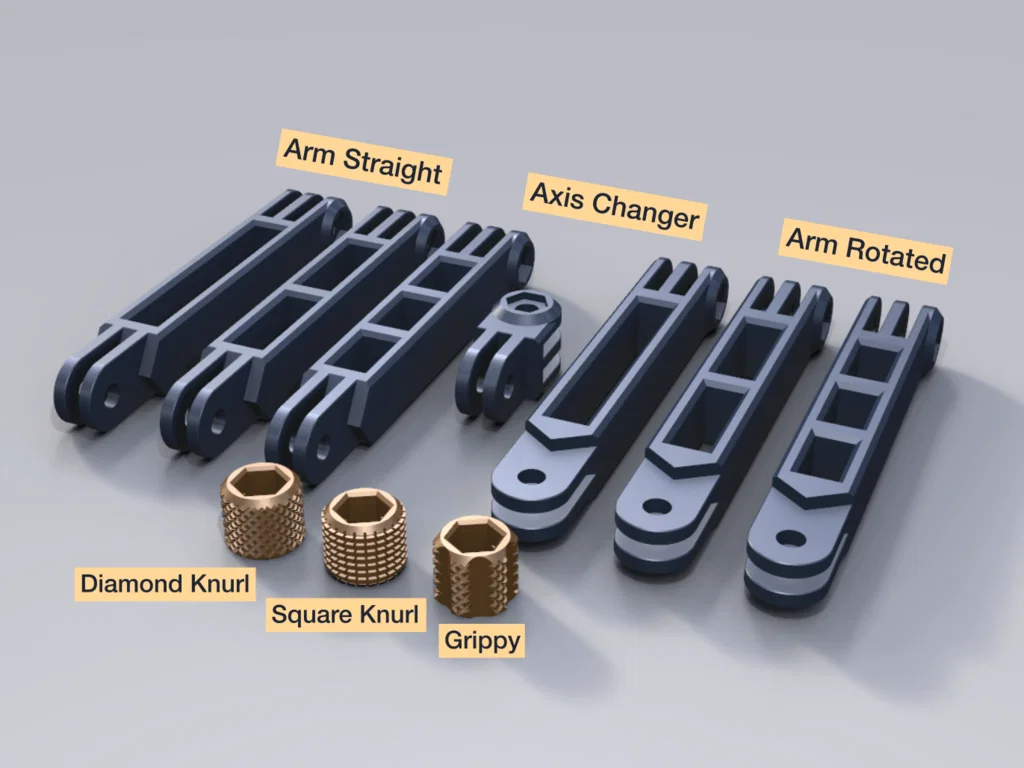

Các loại cánh tay

Arm Straight

Nhiều độ dài, cho phép chuyển động 305 độ.

Arm Rotated

Nhiều độ dài, cho phép chuyển động 305 độ, làm thay đổi trục xoay.

Axis Changer

Chỉ 20mm, cho phép chuyển động 277 độ, làm thay đổi trục xoay.

Micro Arm

Chỉ 20mm, cho phép chuyển động 277 độ.

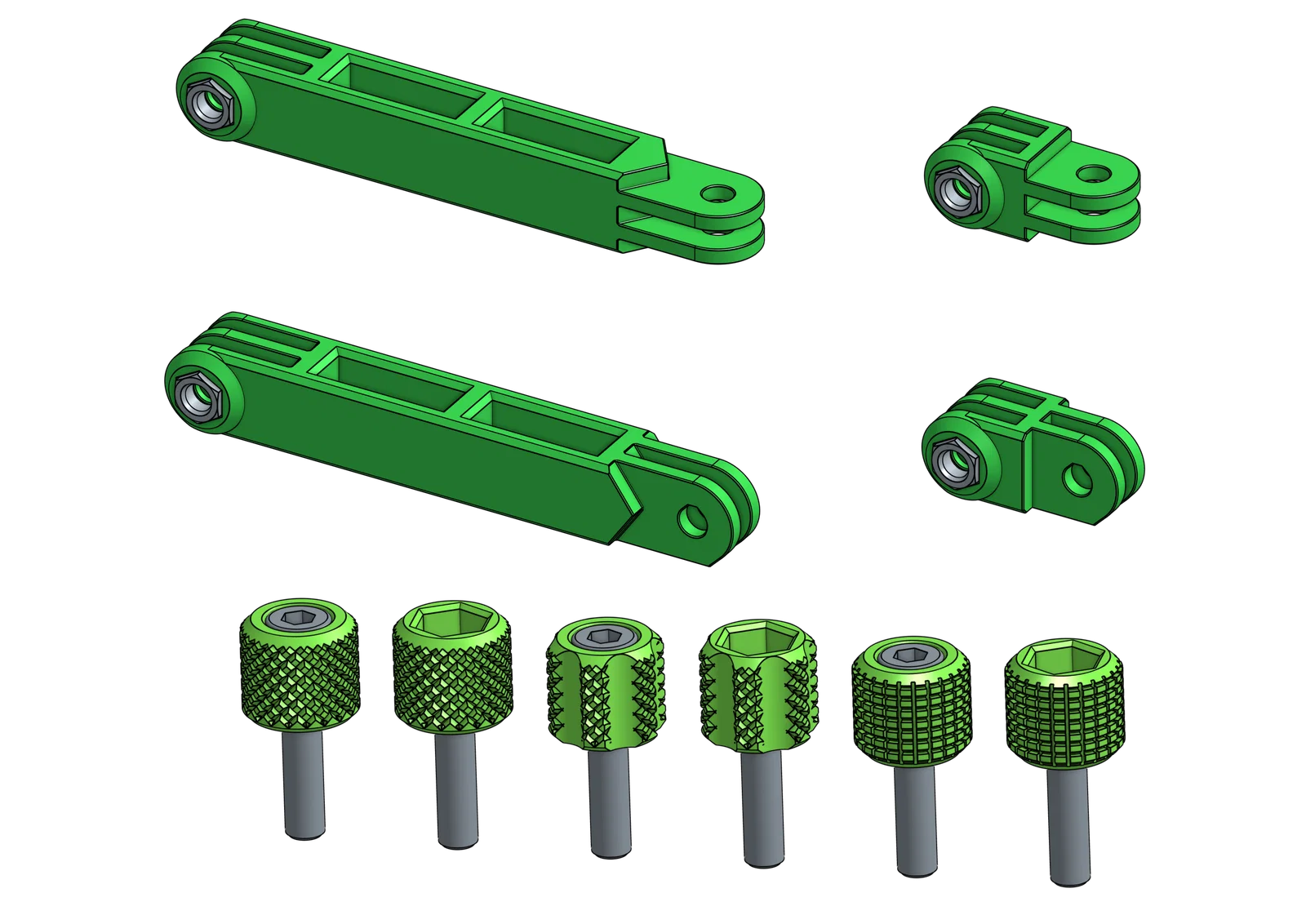

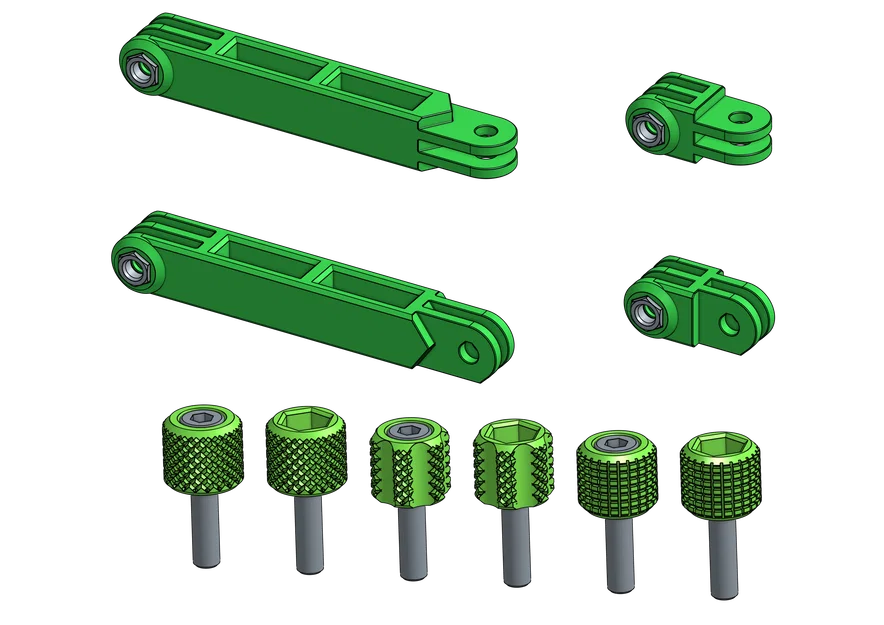

Núm vặn (Thumb Screw Knobs)

Núm vặn có 3 kiểu cầm nắm khác nhau. Kiểu "Grippy" cho độ bám tay tốt nhất. Mỗi núm có 2 loại: dùng với ốc lục giác M5x20mm (khuyên dùng) hoặc ốc chìm M5x25mm kèm đai ốc. Núm lục giác còn có thể dùng với cờ lê lục giác 8mm.

Phiên bản ốc lục giác ổn định hơn vì ốc không dễ bị lỏng. Bạn có thể dùng keo dán nếu chọn phiên bản ốc chìm.

Đặt tên file

Các file được phân loại theo thư mục và quy tắc đặt tên:

• Knob_[GRIP_TYPE]_[BOLT_TYPE]
• Axis_Changer_20mm
• Micro_Arm_20mm
• Arm_Straight_[NOMINAL_LENGTH]_[BRIDGES]
• Arm_Rotated_[NOMINAL_LENGTH]_[BRIDGES]

In ấn

In các chi tiết theo chiều mặc định. Tất cả file STL đều đã được xoay sẵn.

Nên dùng nhiều vách (perimeters) để đạt độ bền tối ưu. Để chắc chắn nhất, bạn có thể in hoàn toàn bằng vách.

Cài đặt in

Khuyên dùng cho nozzle 0.4mm:

• Chất liệu: PETG, ASA, ABS, PC, PLA, v.v.
• Độ dày lớp in: 0.2mm
• Độ rộng đường in: 0.4 - 0.45mm
• Vách (Perimeters): 4
• Infill: 30%
• Lớp bề mặt trên/dưới: 4

Support

Núm vặn, cánh tay thẳng và Micro Arm không cần support vì các góc overhang đều dưới 45 độ.

Cánh tay xoay và Axis Changer cần support ở phần giữa các ngạnh (prongs). Hãy thêm support enforcer vào phía có hai ngạnh.

Tùy chỉnh (Customize)

Bạn có thể tự tạo cánh tay với độ dài và số lượng thanh gia cố bất kỳ trên Onshape (không cần tài khoản).

[**

TÙY CHỈNH TRÊN ONSHAPE <<**](https://cad.onshape.com/documents/b951b444bc0cfb8ab4119a8d/v/85ec1f1fd200732eaa47cb27/e/bbbee96a64f7c43965ecd4a5)

Cách tùy chỉnh

Truy cập liên kết trên, chọn "Configurations" ở thanh bên trái. Chọn loại cánh tay mong muốn trong menu thả xuống. Nếu chọn "Arm Straight" hoặc "Arm Rotated", bạn có thể thay đổi chiều dài và số lượng thanh gia cố. Nhấp biểu tượng Export ở thanh công cụ dưới cùng để xuất file.

Trong hộp thoại Export, chọn định dạng "STL". Lưu ý đổi đơn vị sang "Millimeter", sau đó nhấn "Export" để tải về.

Tiện ích thêm

Quản lý cáp

Sử dụng để đi dây gọn gàng dọc theo cánh tay.
