Hệ thống lắp đặt 3MS MMU (3MS MMU mounting system)

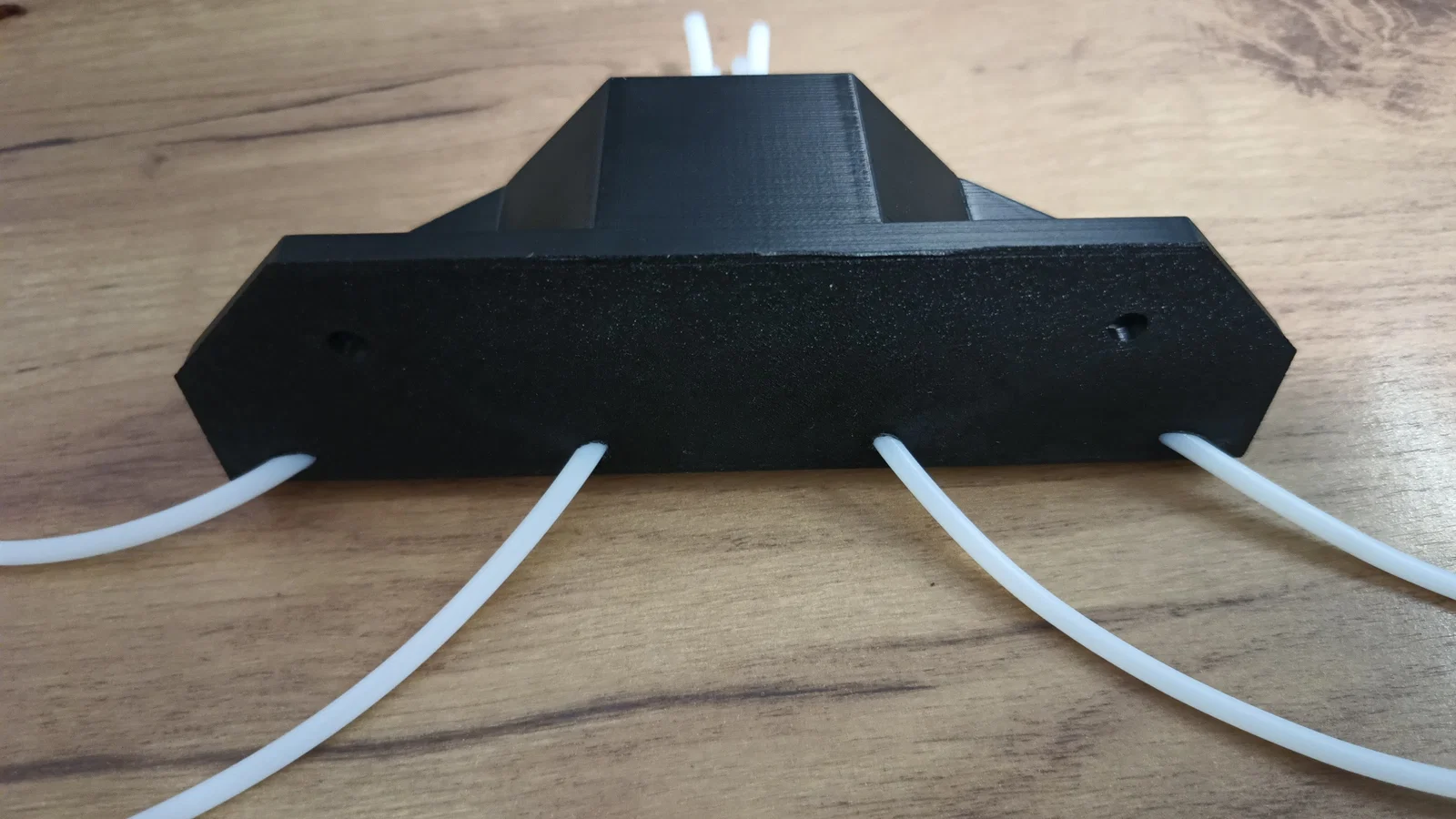

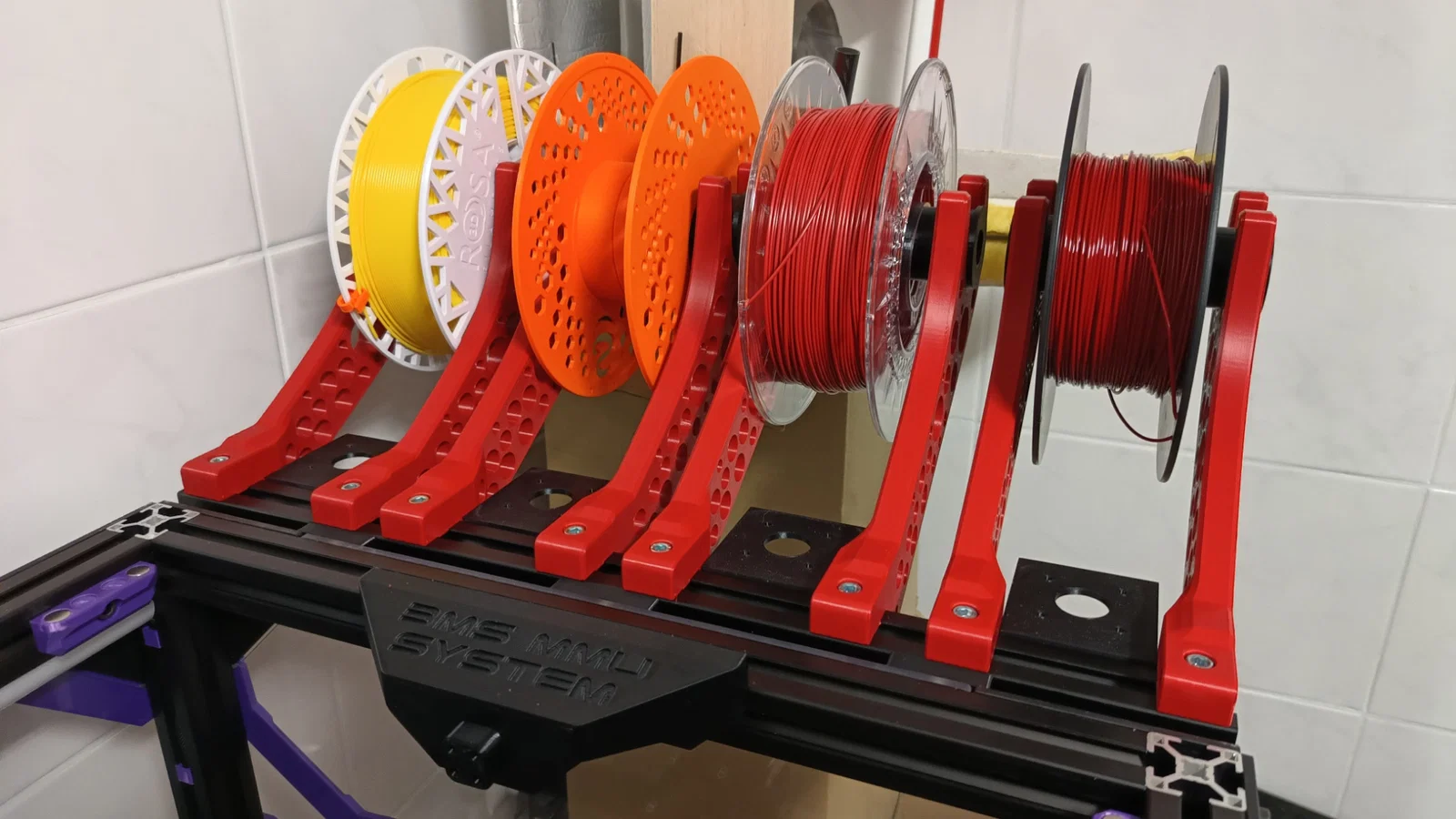

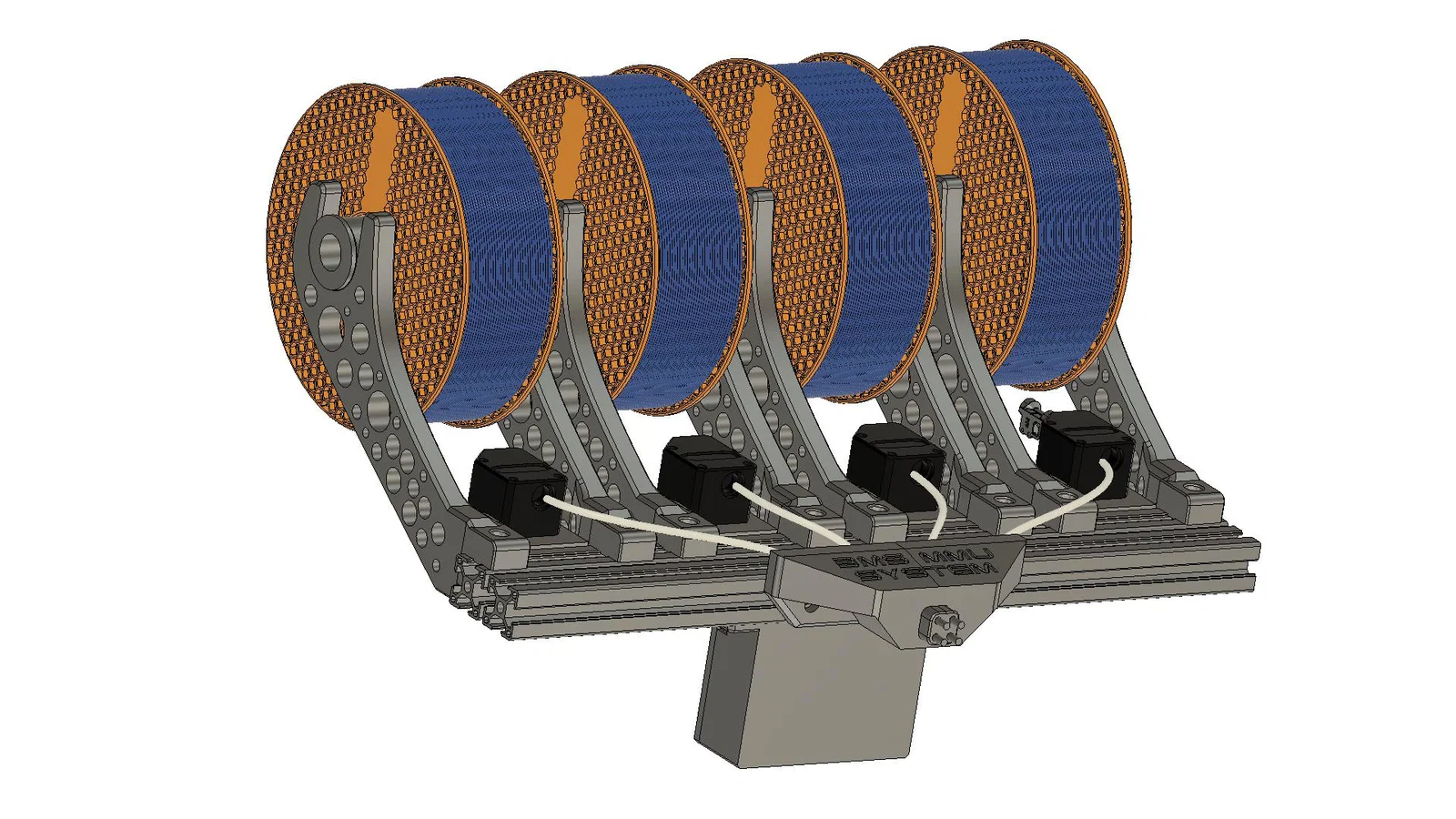

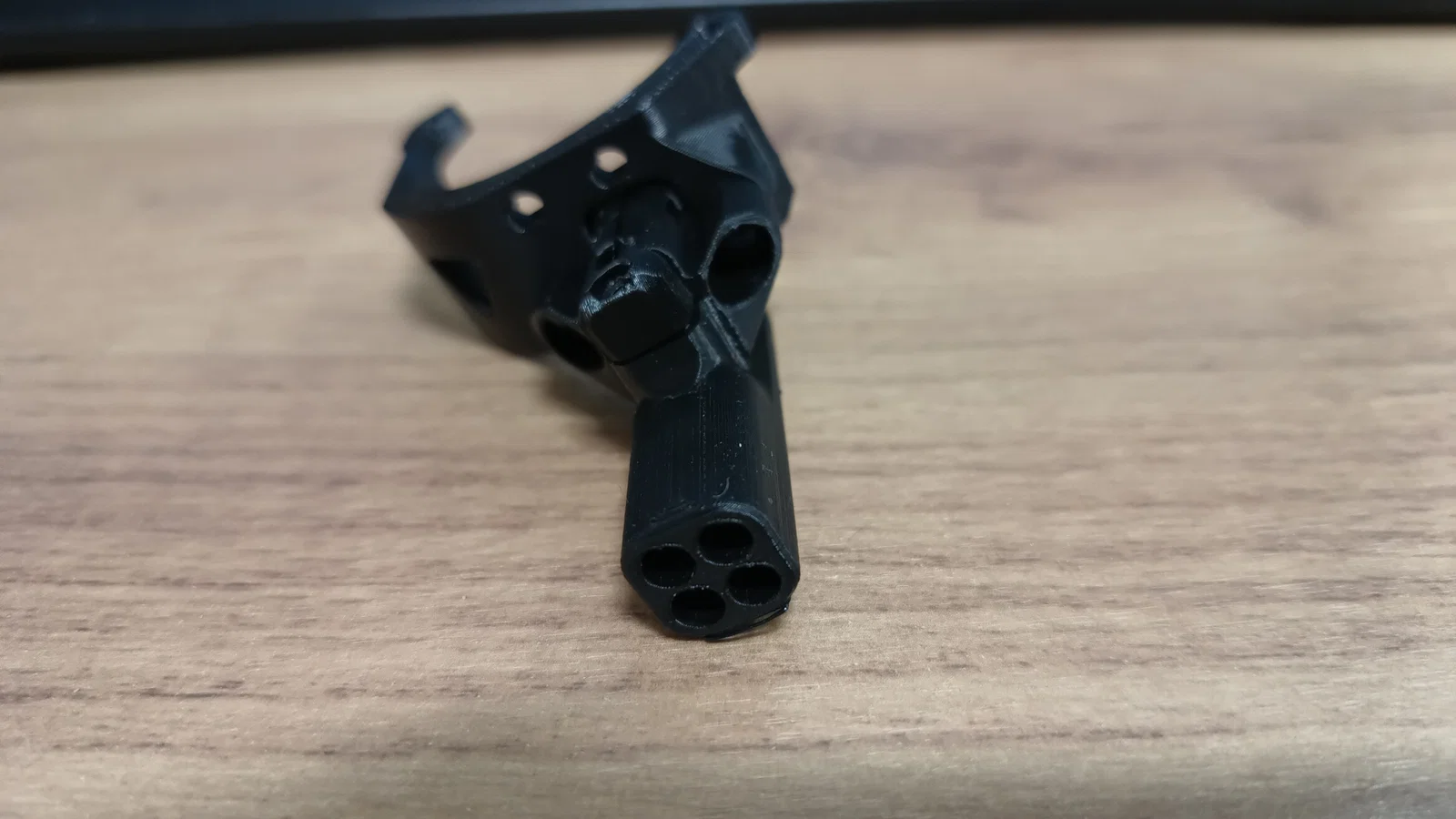

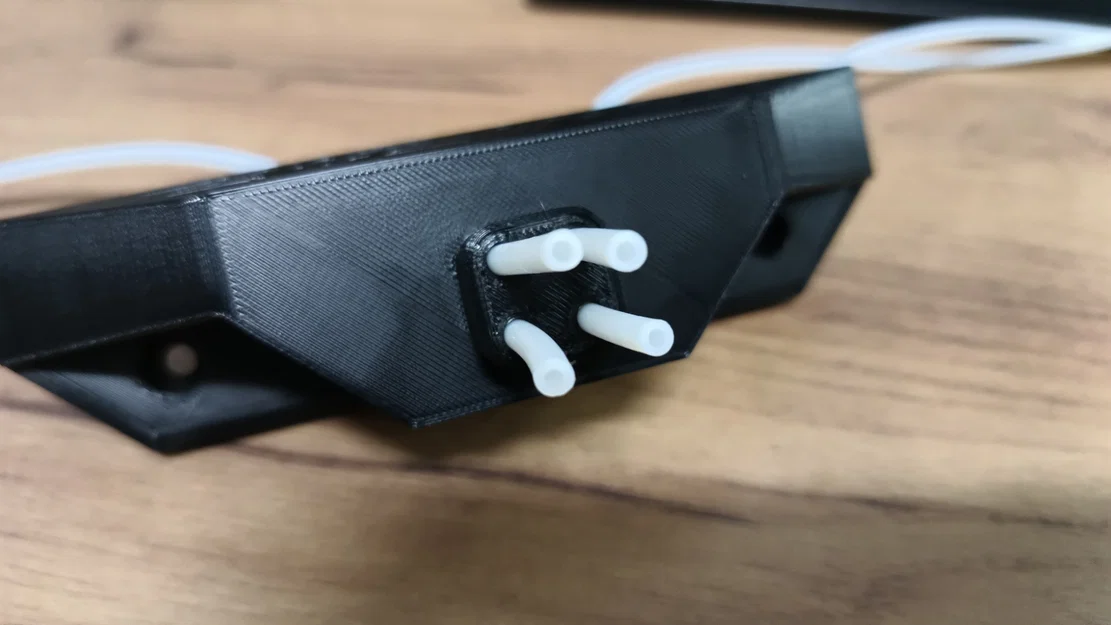

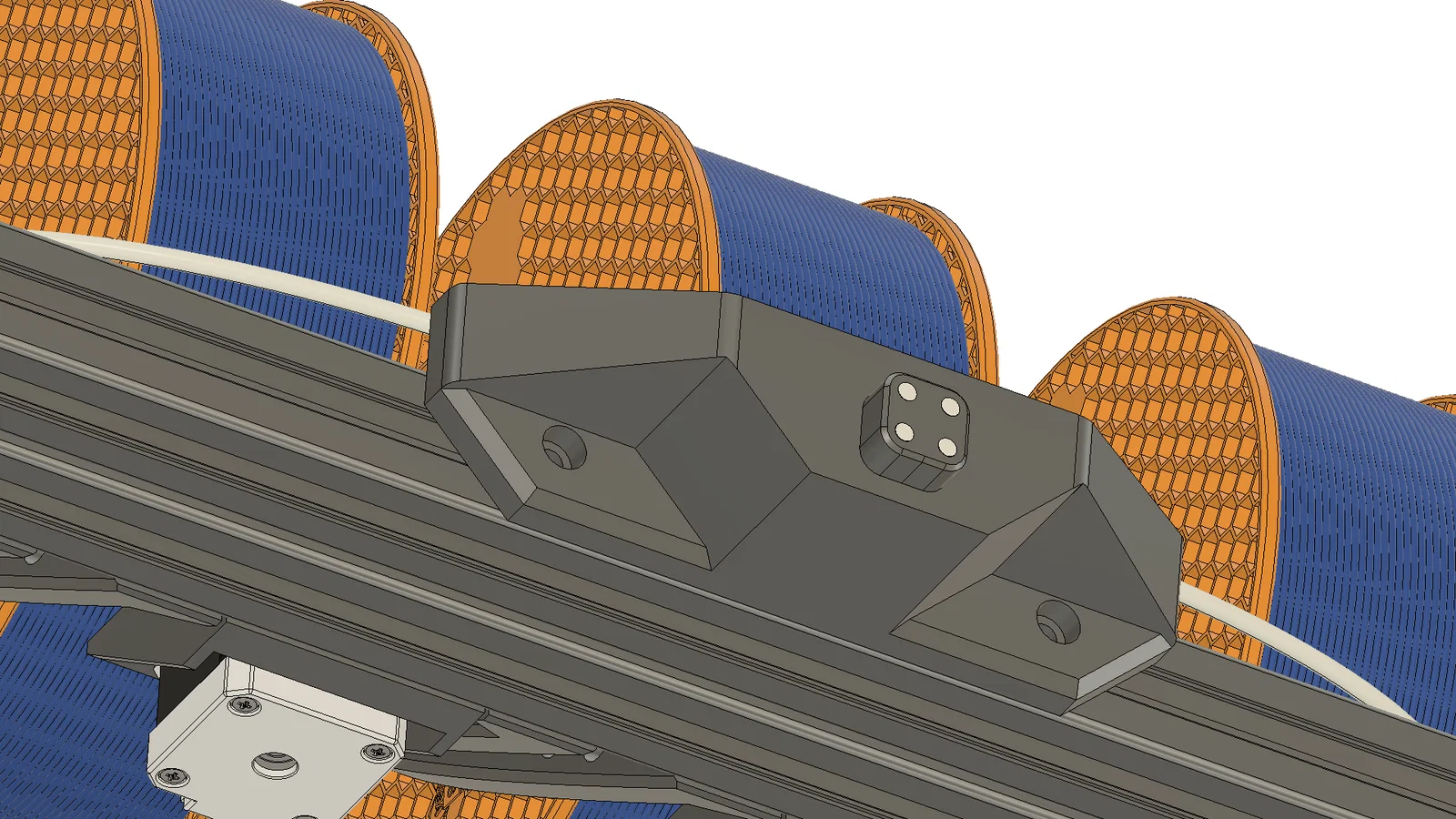

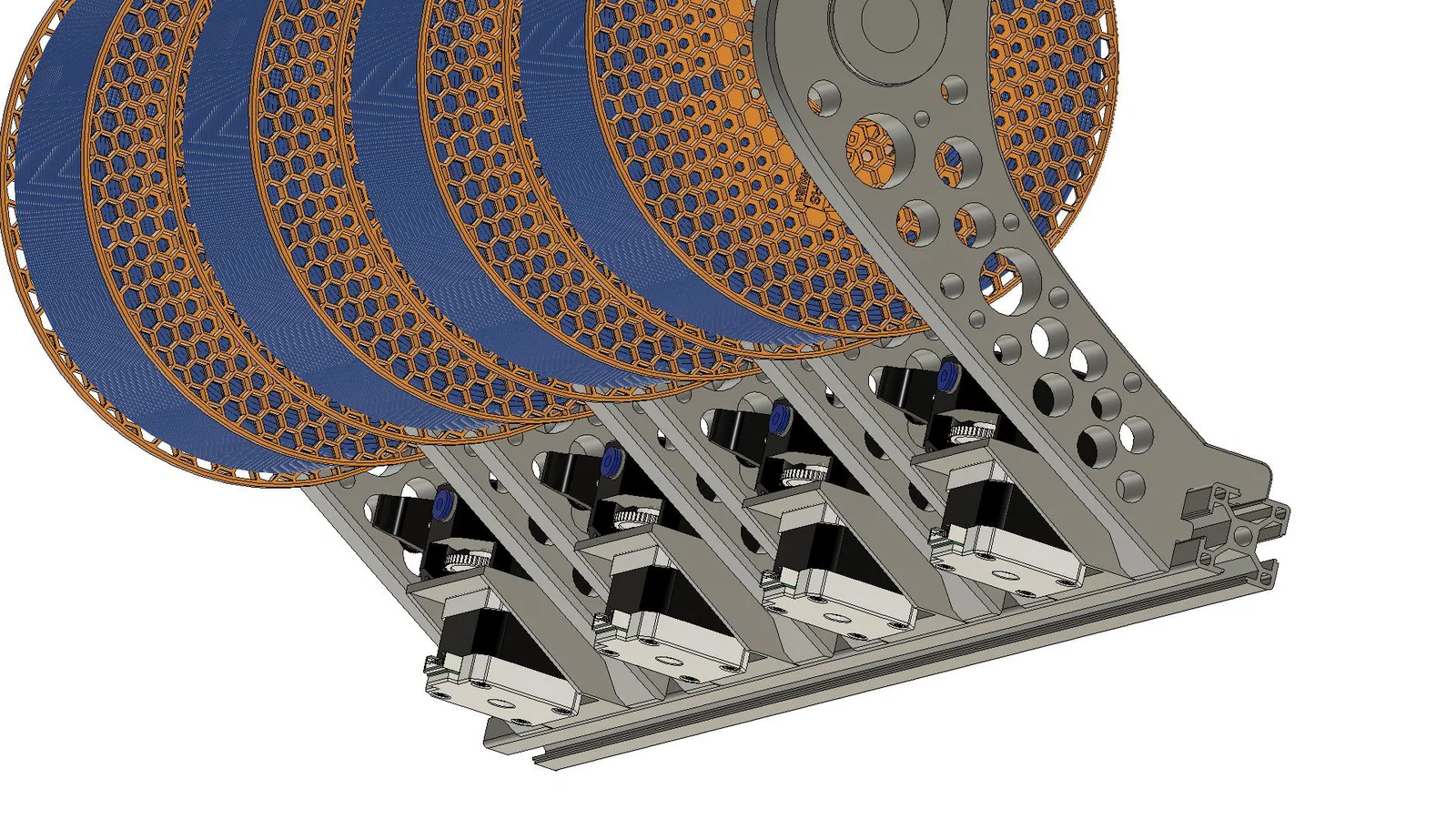

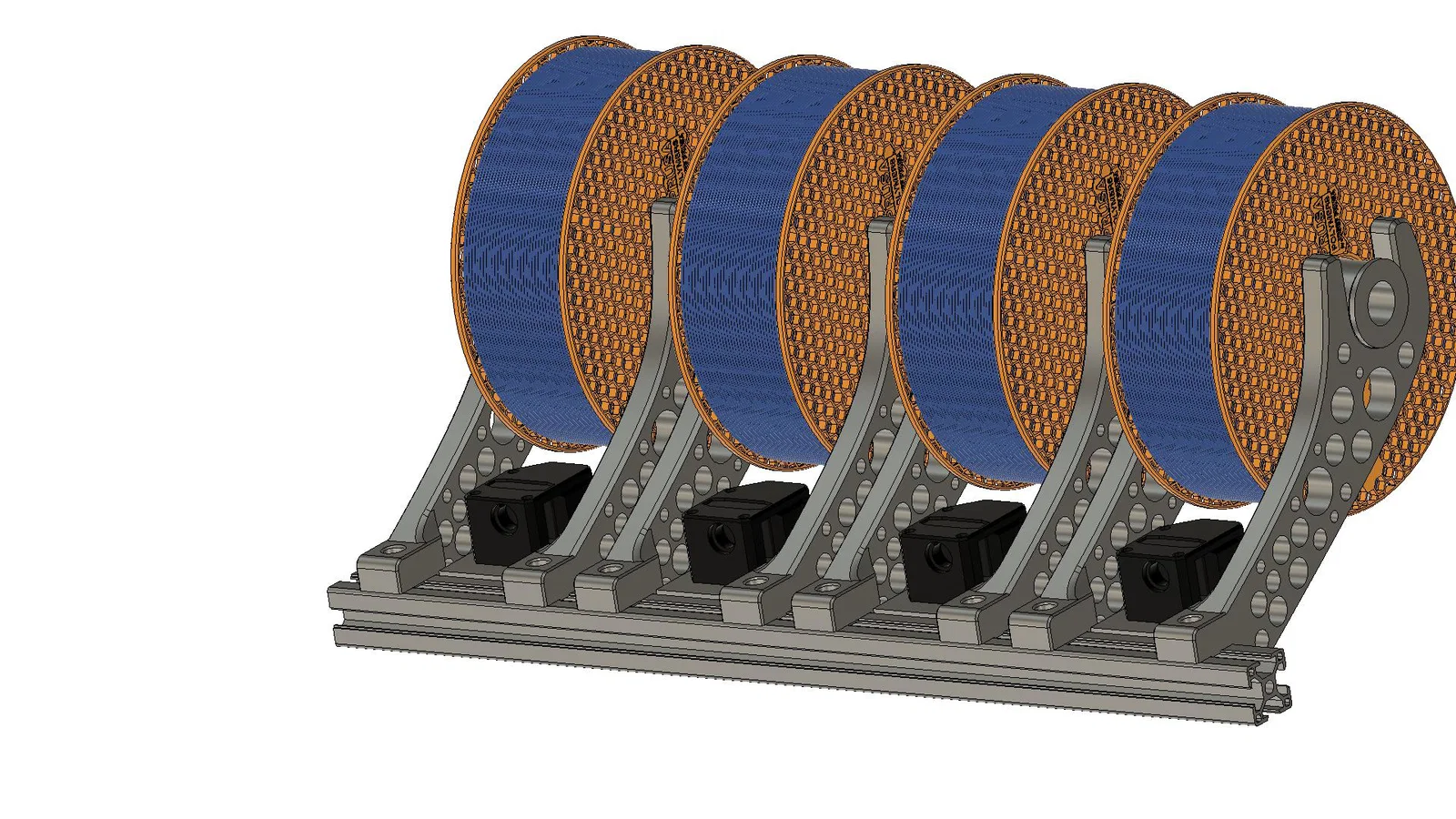

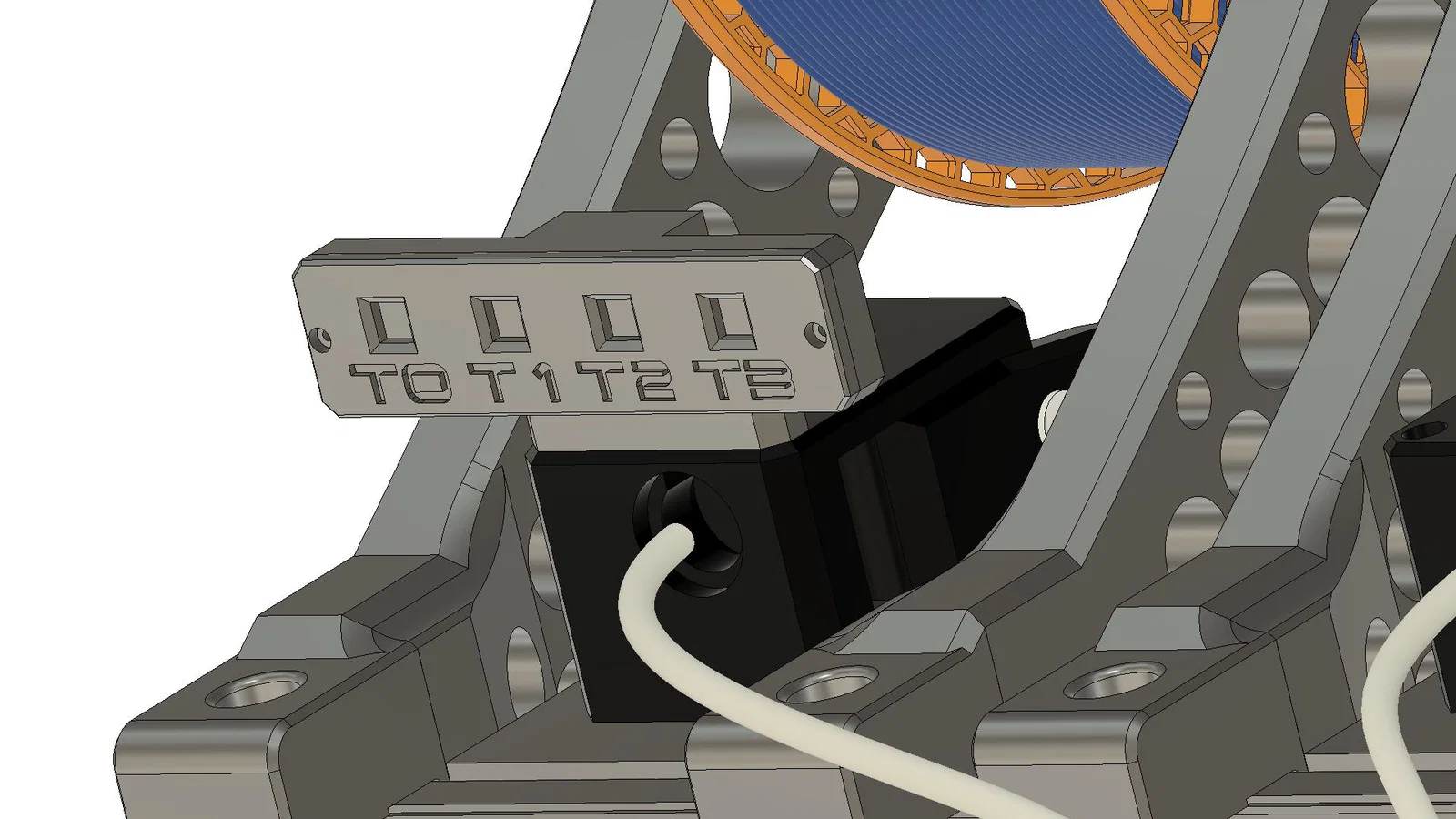

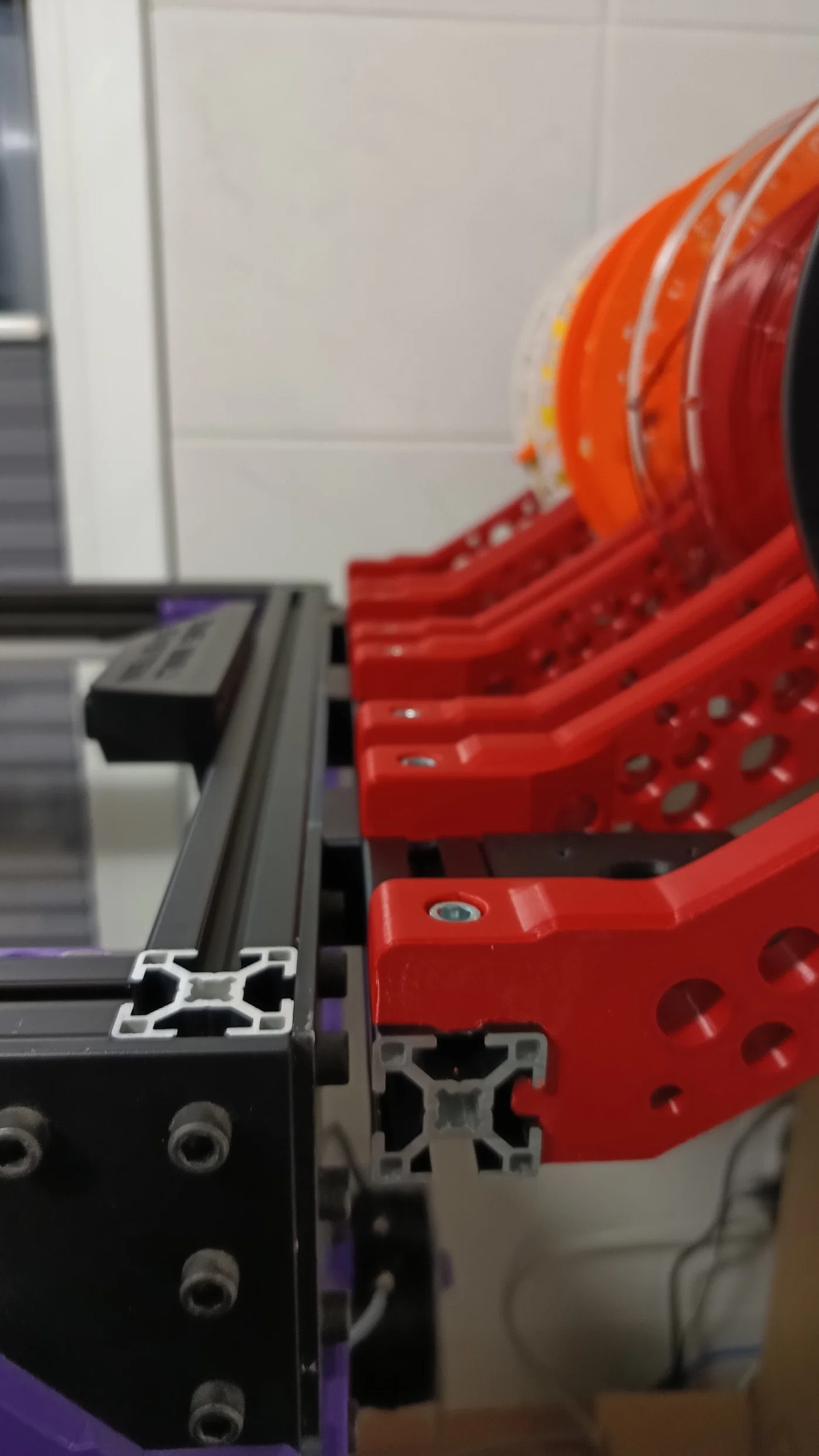

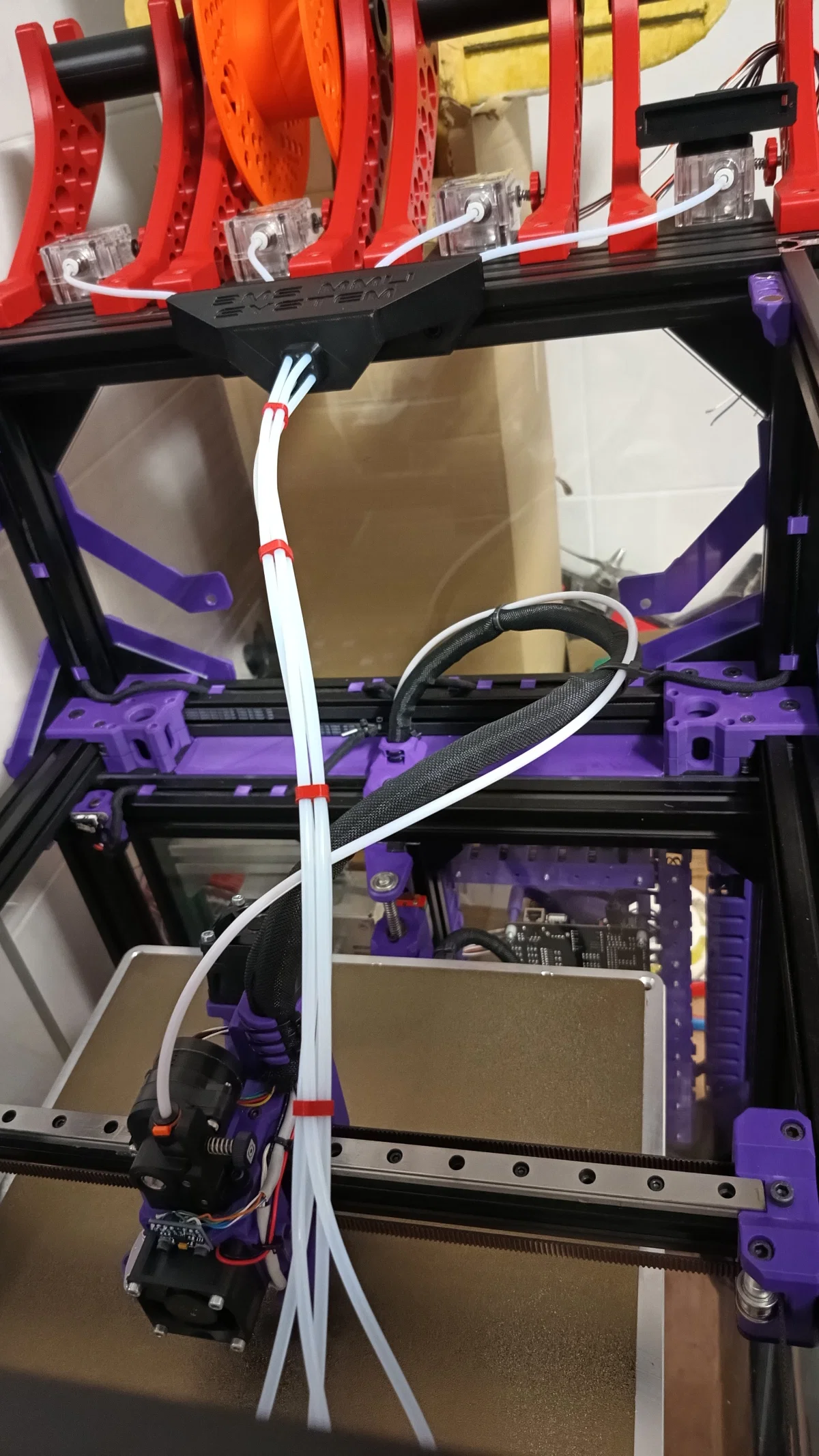

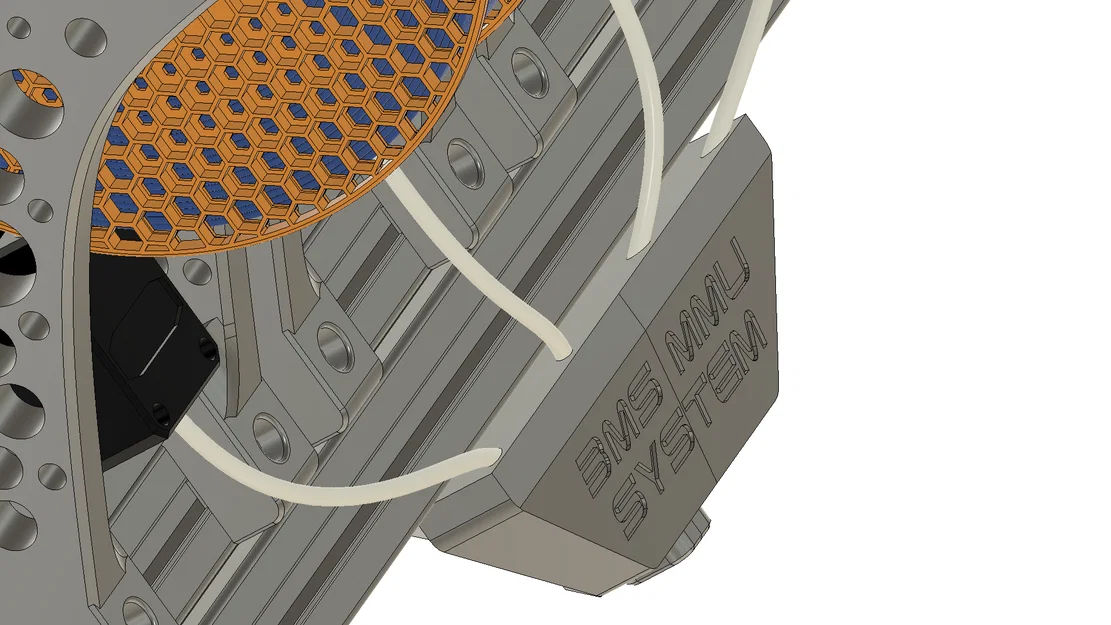

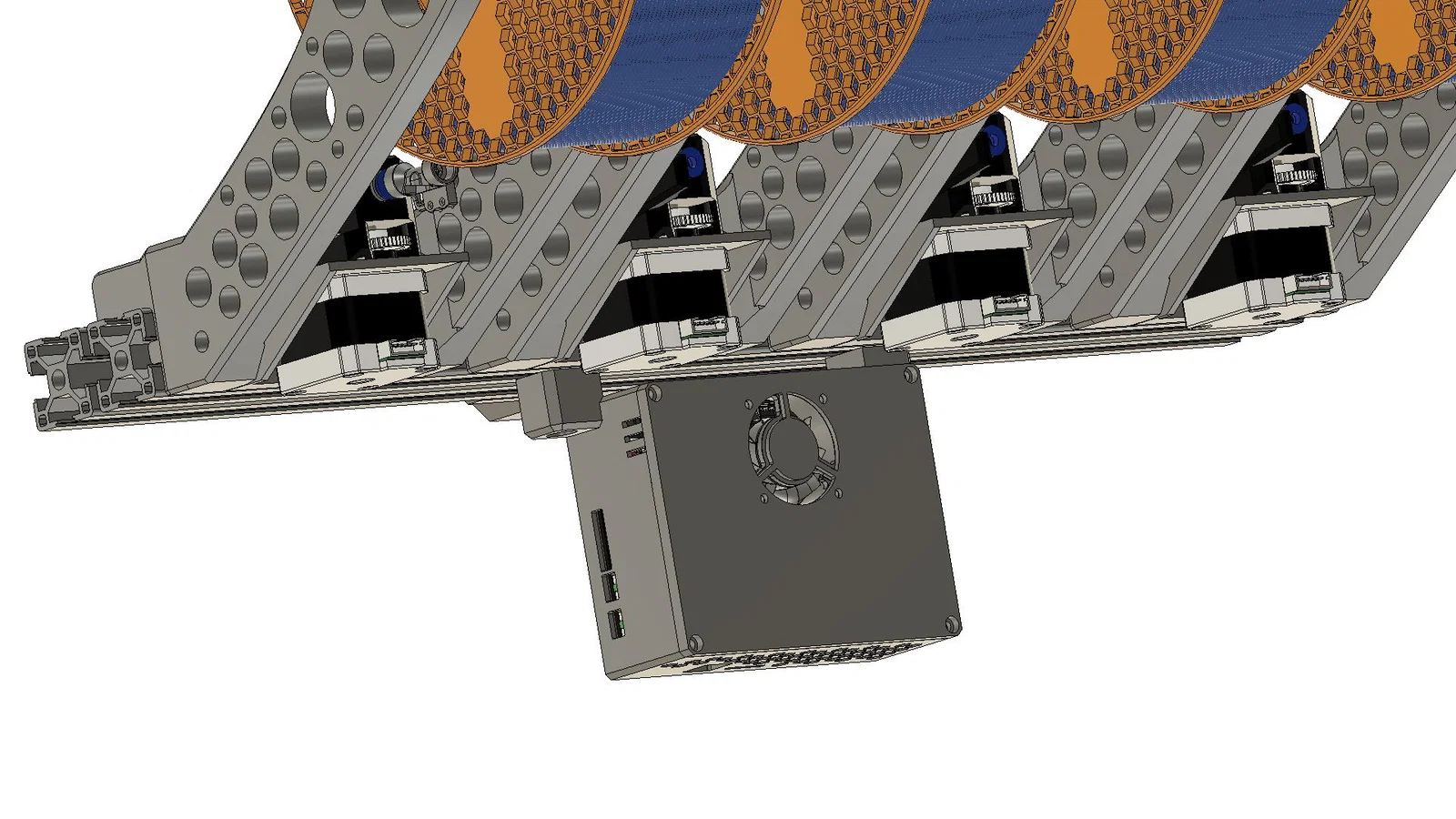

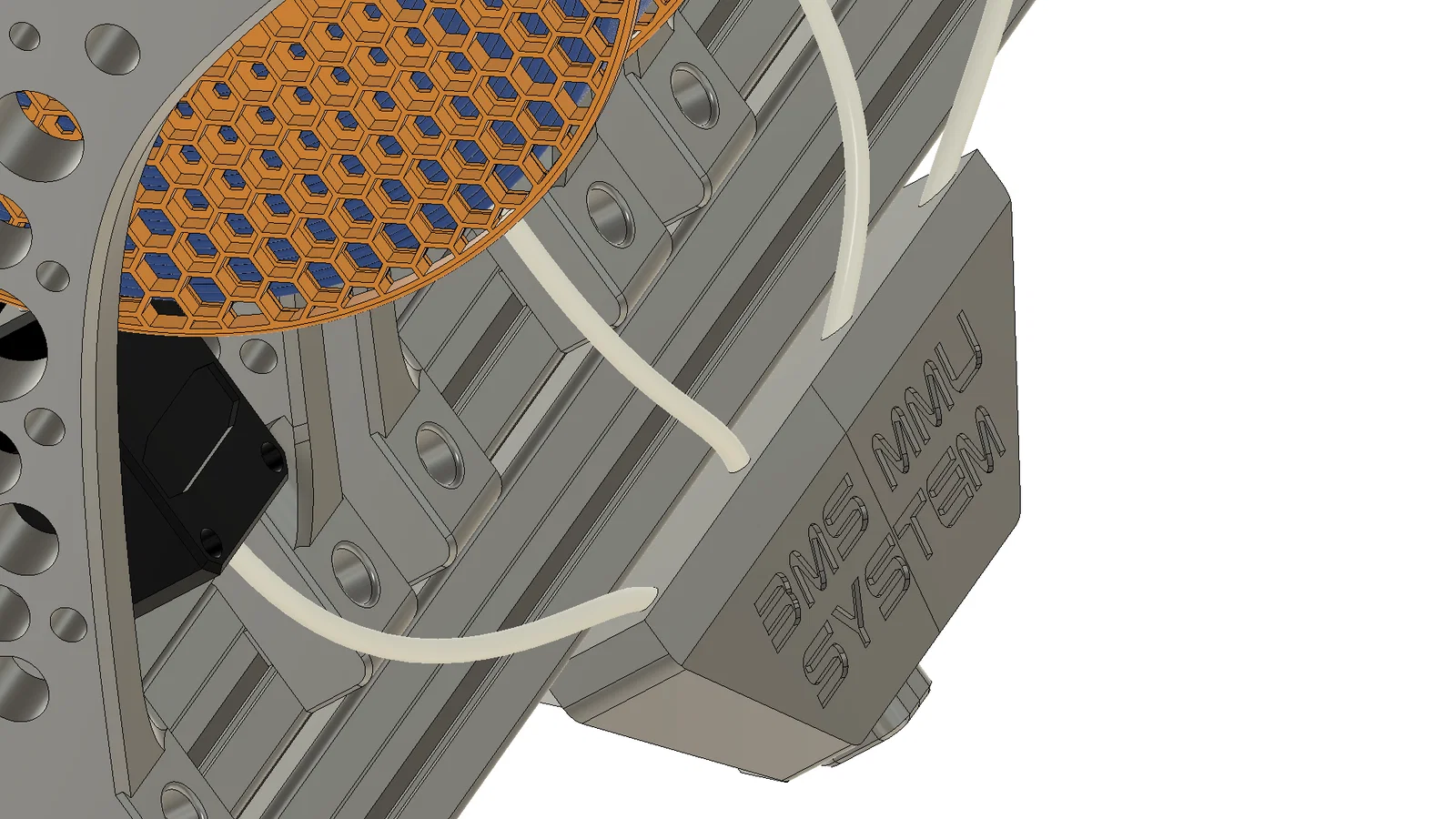

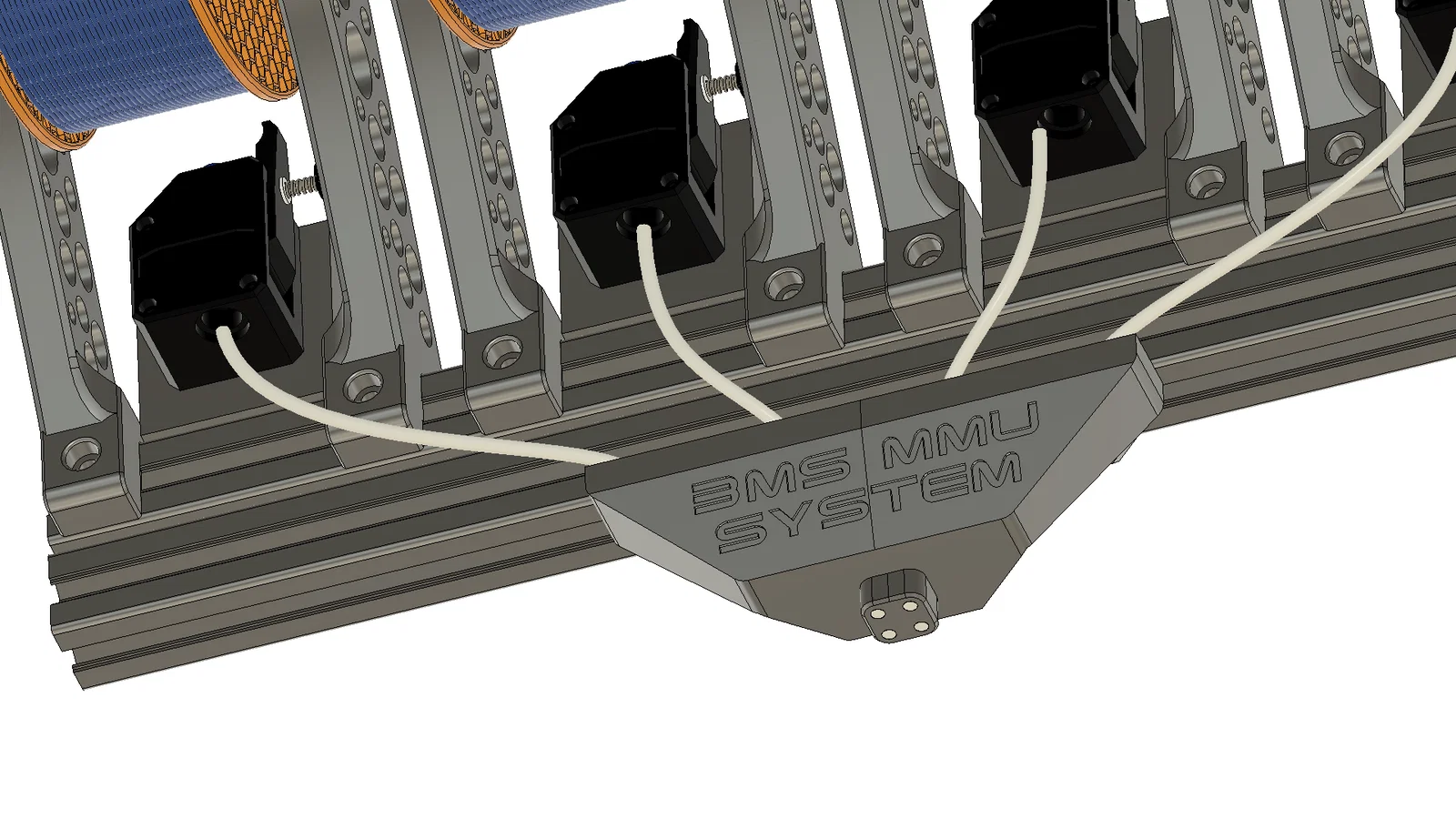

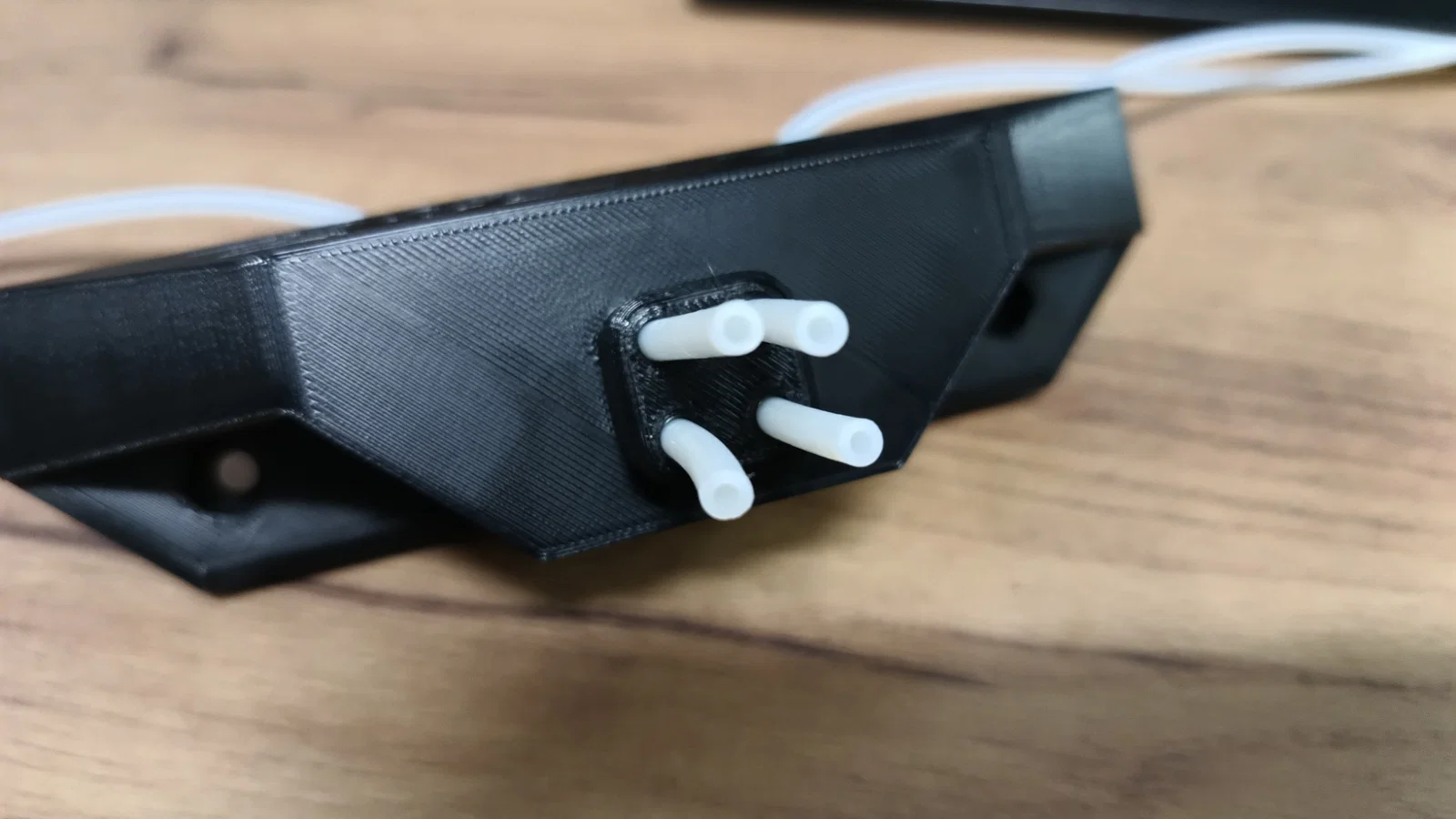

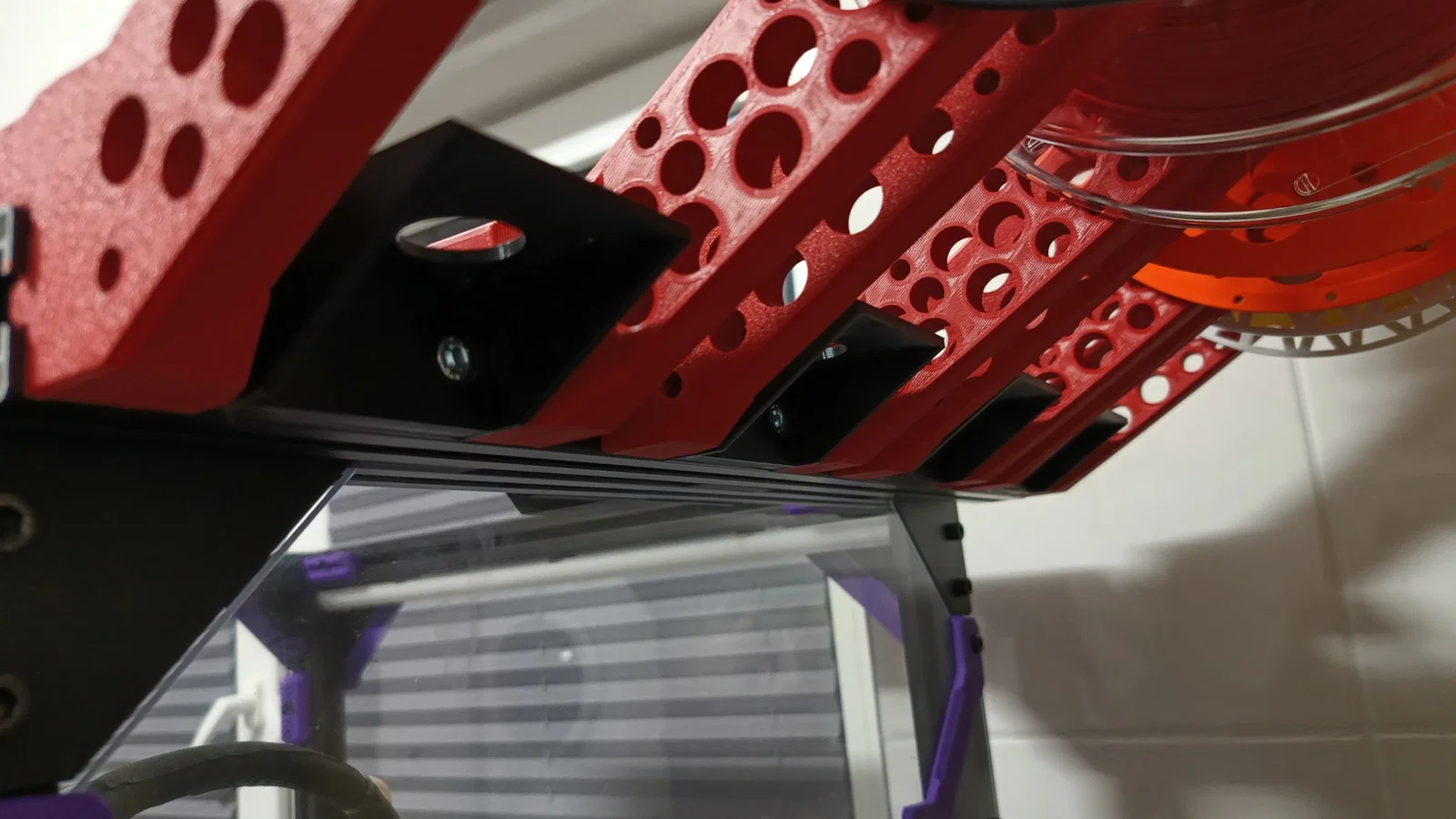

Mình đang phát triển hệ thống lắp đặt (mounting ecosystem) cho dự án 3MS MMU. Máy in của mình là Ratrig V-core 3.1 với bộ Enclosure 2.0. Theo thời gian, mình sẽ hướng dẫn các bạn cách lắp đặt hệ thống này lên máy in. Thanh profile 30x30 dùng để gắn mọi thứ sẽ được bắt vít vào mặt ngoài của khung máy in, còn cụm hub dây tóc sẽ được lắp bên trong. Có 4 ống Teflon chạy từ hub này đến hub thứ hai nằm ở đầu đùn (main extruder) - hub thứ hai này mình mượn ý tưởng từ một dự án khác. Giải pháp này khá tương đồng với hệ thống AMS của Bambu A1, giúp rút ngắn hành trình thu dây để chuyển màu.

Dự án này hiện đang trong giai đoạn thử nghiệm beta, một số chi tiết có thể sẽ thay đổi.

Dự án 3MS MMU: https://github.com/3DCoded/3MS

LH Stinger MMU filament Hub: https://github.com/lhndo/LH-Stinger/tree/main/User_Mods/MMU/Filament%20Hub%20-%20%40LH

Hướng dẫn lắp ráp:

Bạn cần chuẩn bị:

• Bu lông M6 và đai ốc T-nut M6 cho profile 30x30 (số lượng và kích thước sẽ được cập nhật sau)
• 1 thanh profile T-slot 30x30 dài 500mm kèm nắp bịt đầu (tùy chọn)
• 4 bộ đùn BMG hoặc loại tương tự
• Ống Teflon đường kính trong 3mm, ngoài 4mm (chưa xác định độ dài)
• 1 bộ điều khiển (mình đang dùng BTT SKR 1.3)
• 8 ốc cấy (insert) M3 loại 4mm
• 4 bu lông M3 kèm đai ốc để lắp quạt cho vỏ SKR
• 1 quạt 40x40x10 (12v hoặc 24v tùy theo mạch điều khiển)
• 4 động cơ bước Nema 17
• 4 bóng đèn LED WS2812B RGB Neopixel
• 2 ốc đầu mũ 1.5x9.5 để gắn nắp giữ bóng LED
• 2 ốc đầu M3 để gắn bóng LED vào ngàm đầu đùn (đang kiểm tra lại độ dài ốc)

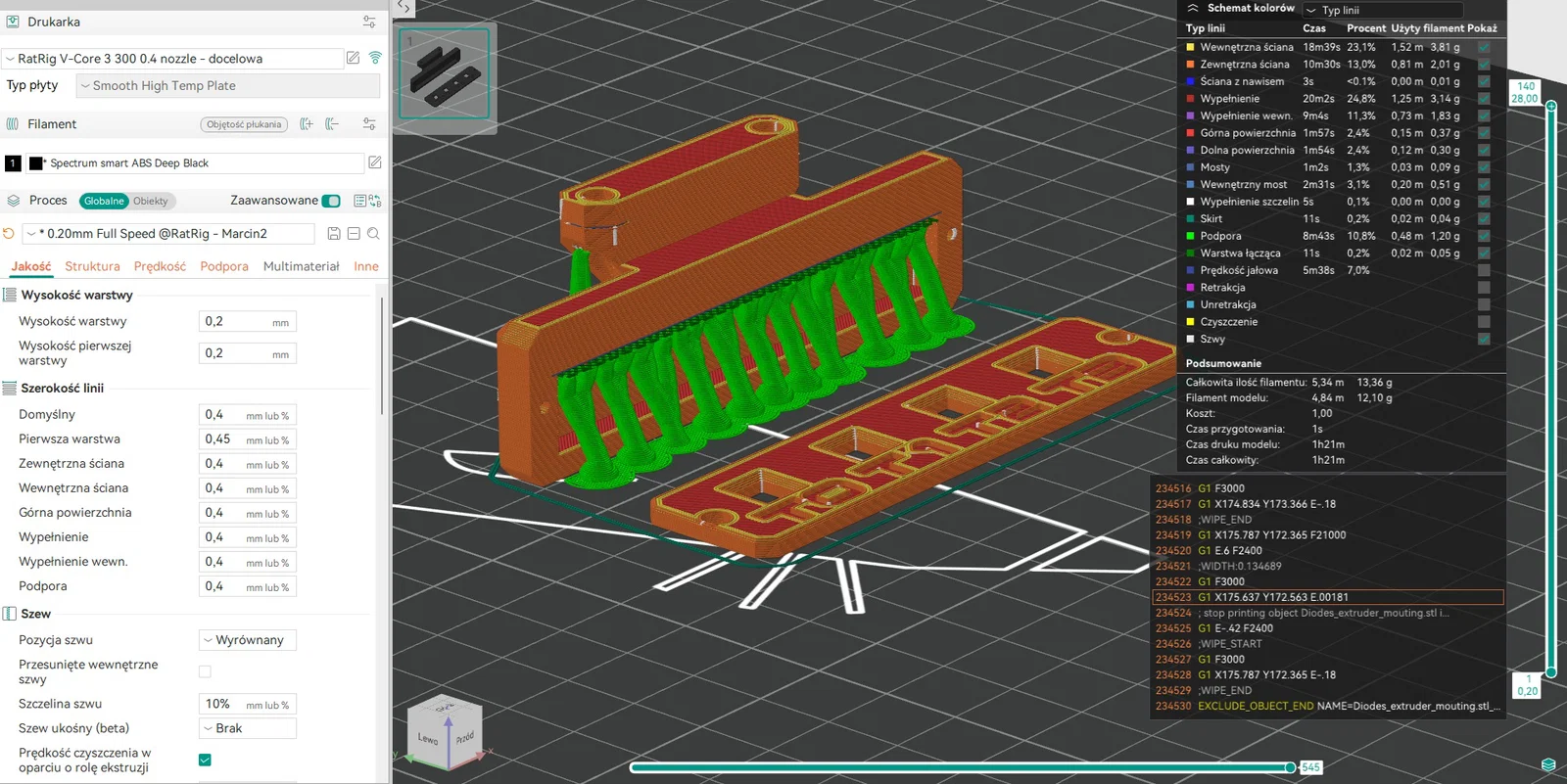

Hướng dẫn in:

Nên in bằng ABS hoặc PET-G (chưa test kỹ). Ngàm động cơ sẽ khá nóng, và hub dây tóc của mình cũng nằm trong buồng in.

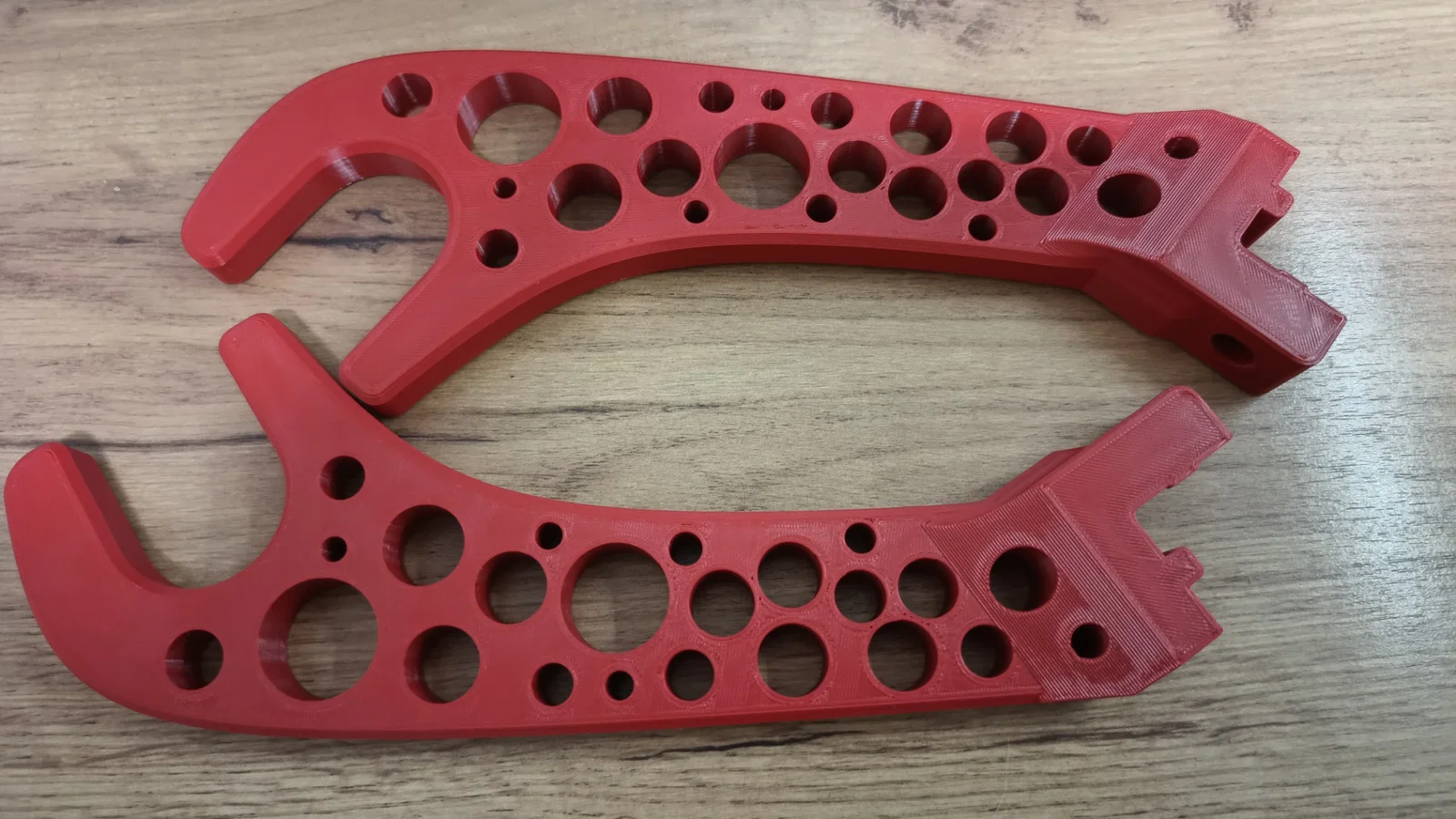

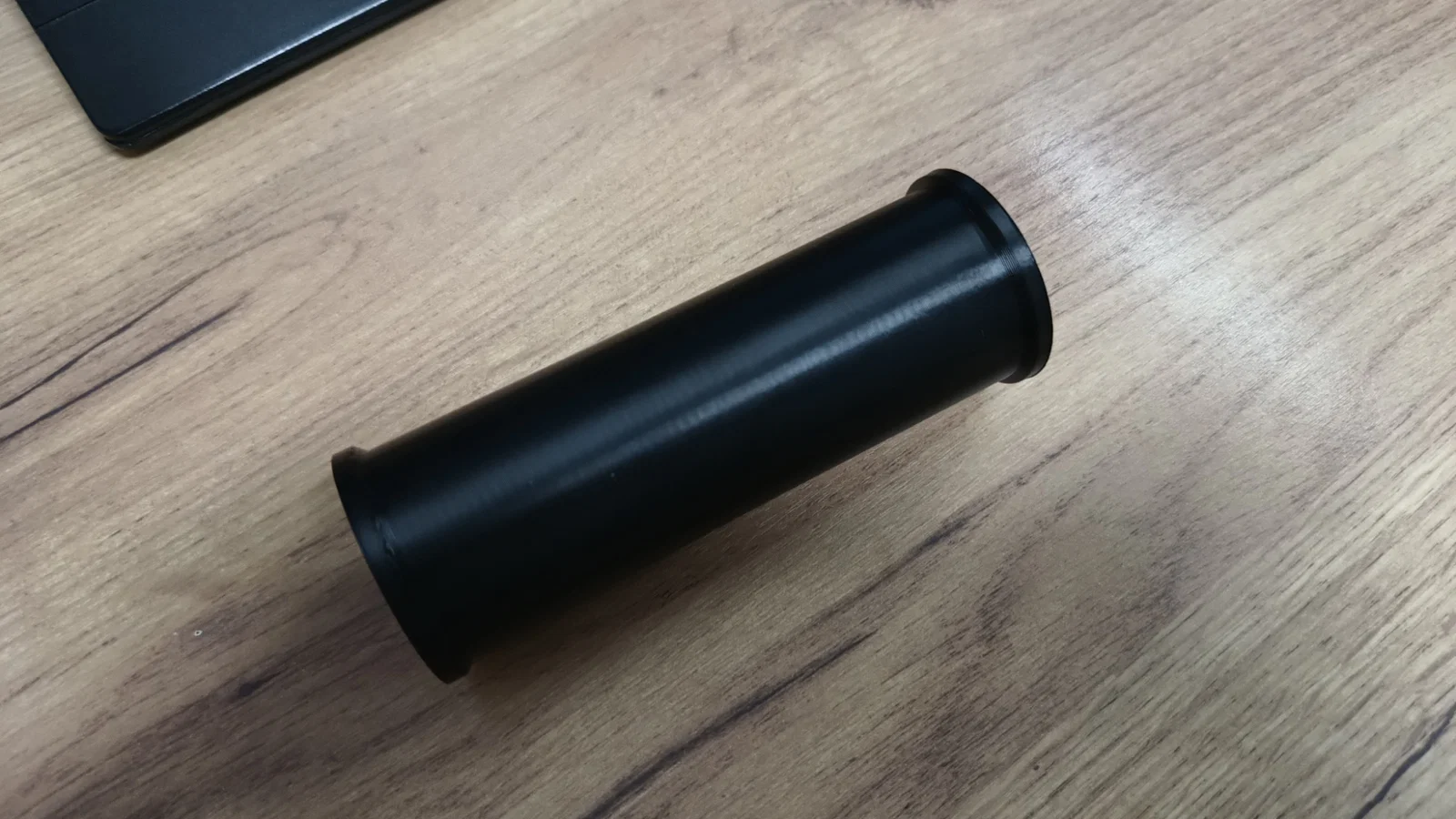

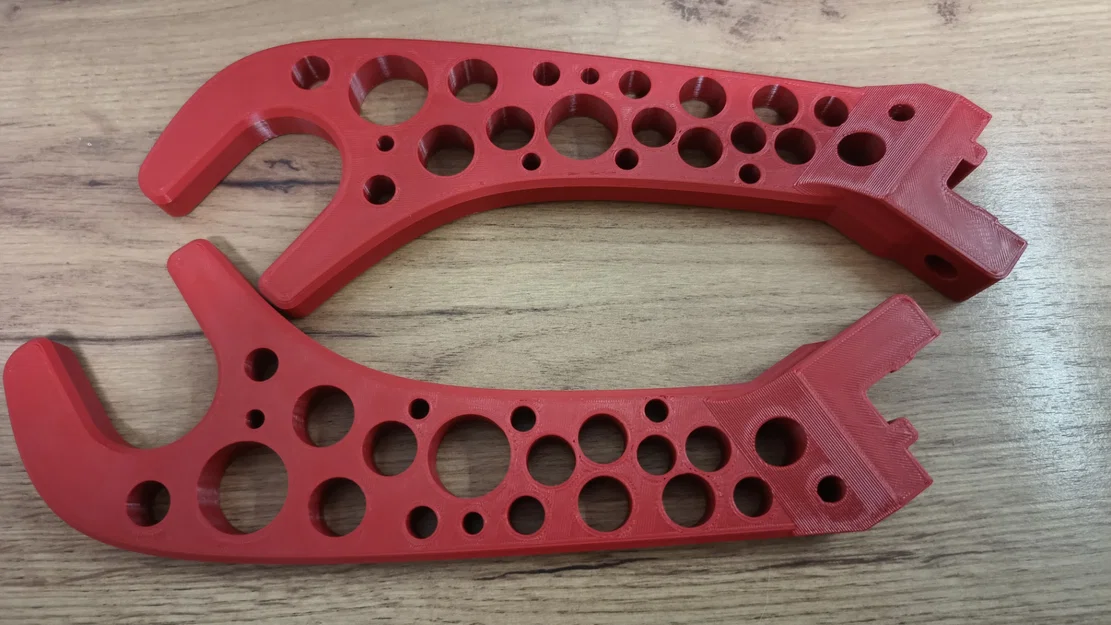

• Con lăn, giá đỡ cuộn nhựa: layer height 0.24, 4 lớp tường (walls), 25% infill 3D honeycomb.
• Ngàm động cơ, hub dây tóc: layer height 0.2, 3 lớp tường, 35% infill honeycomb.

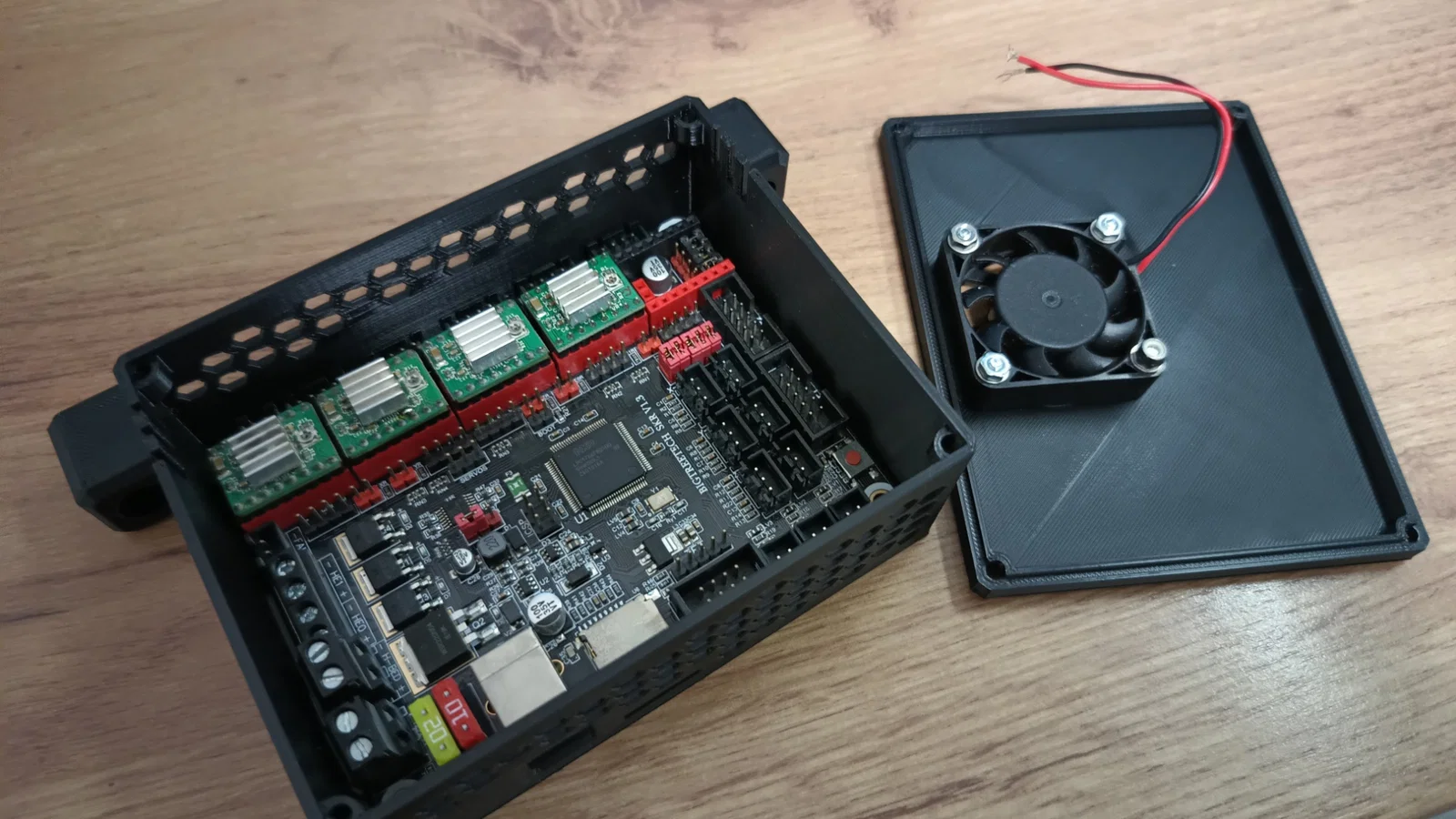

• Vỏ SKR 1.3: layer height 0.2, 25% infill, 3 lớp tường.

CẬP NHẬT:

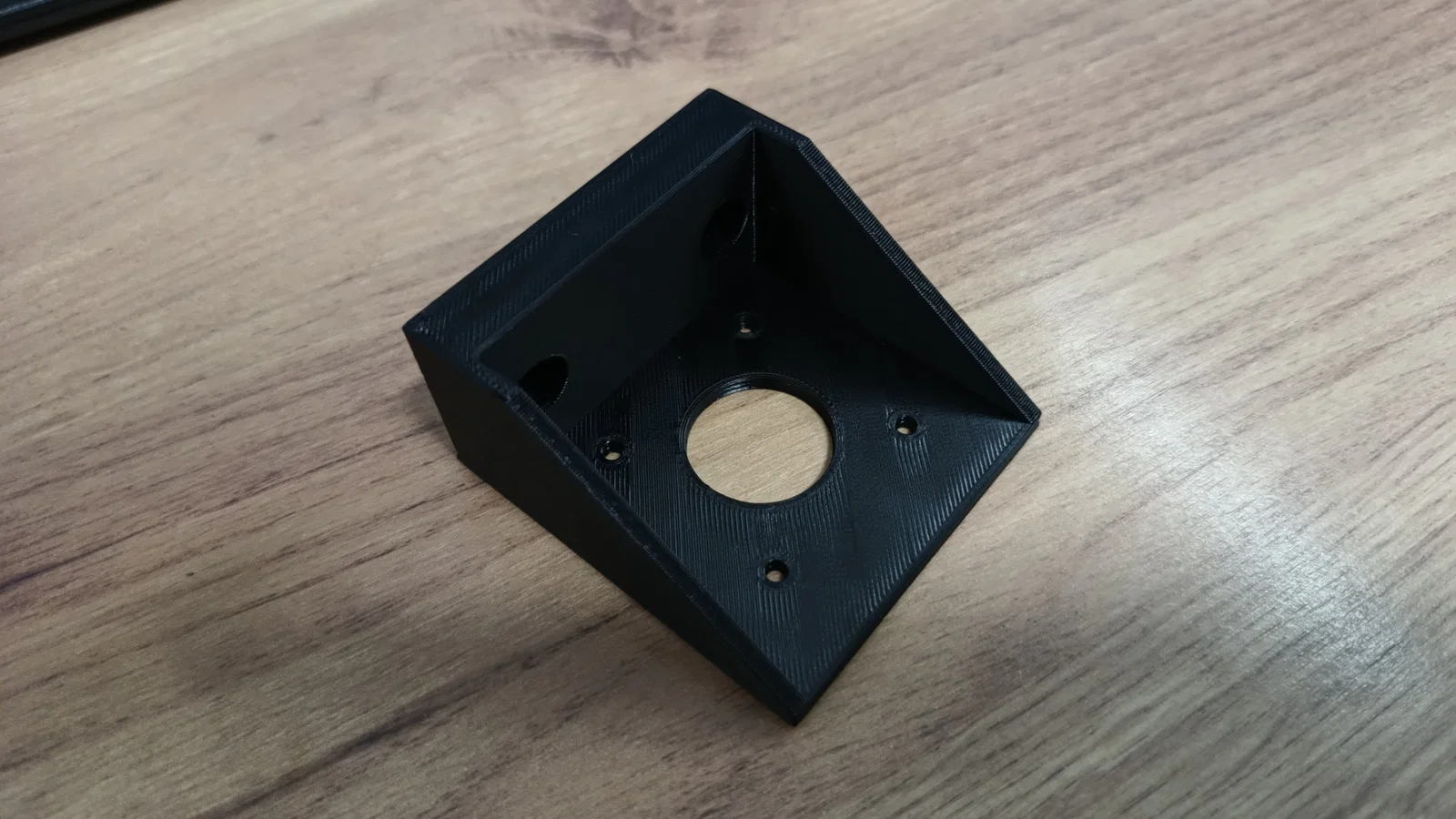

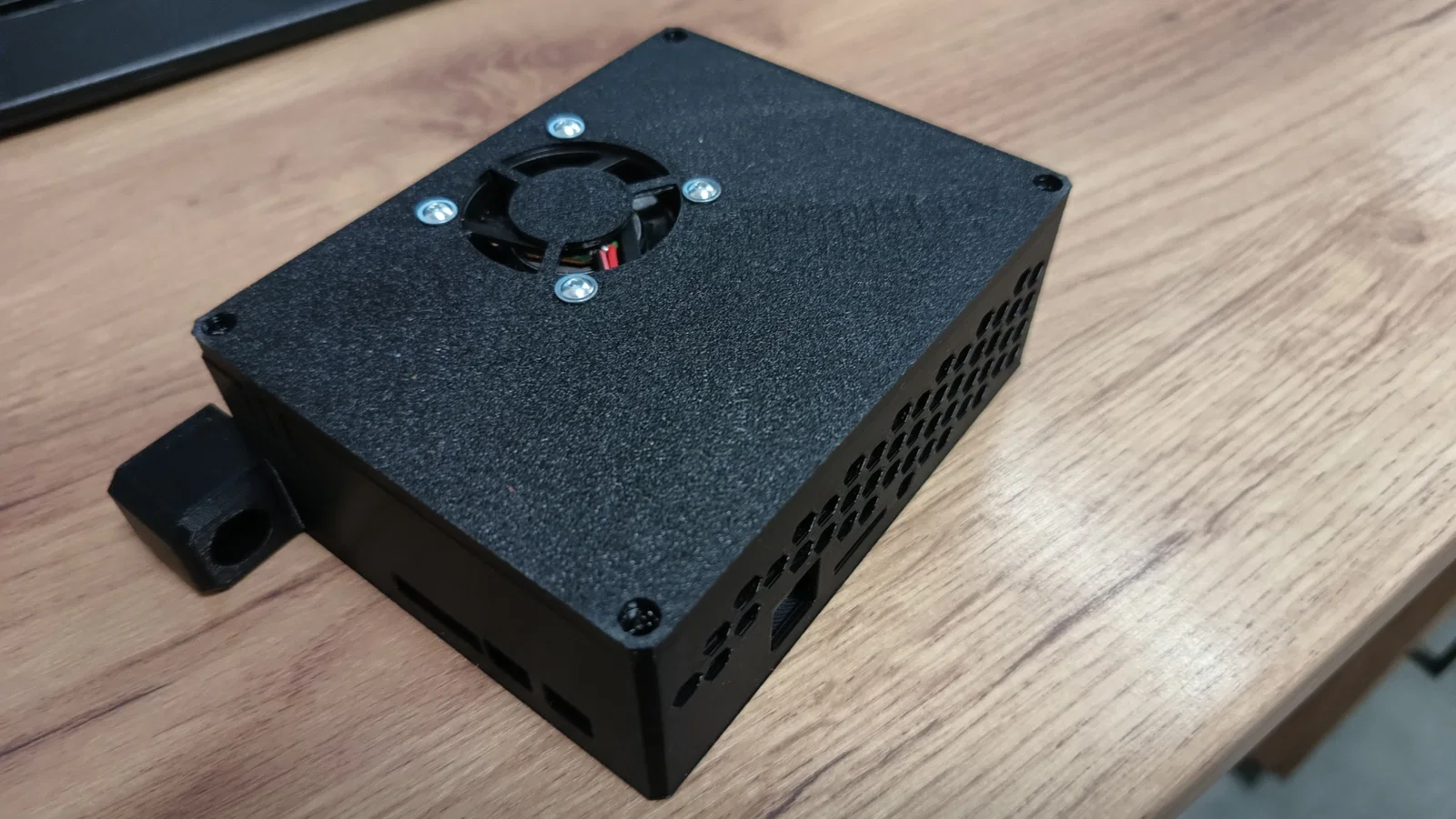

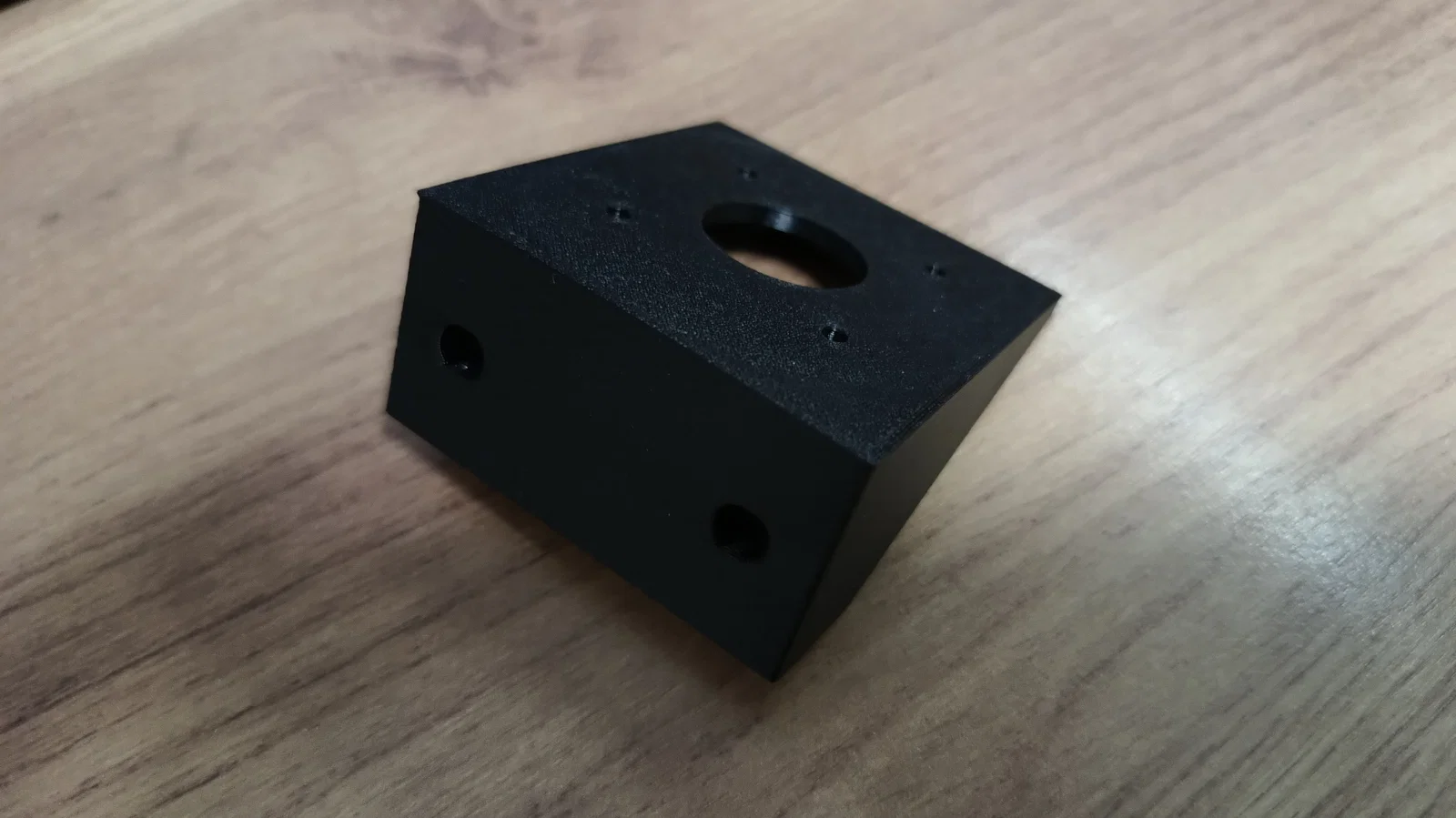

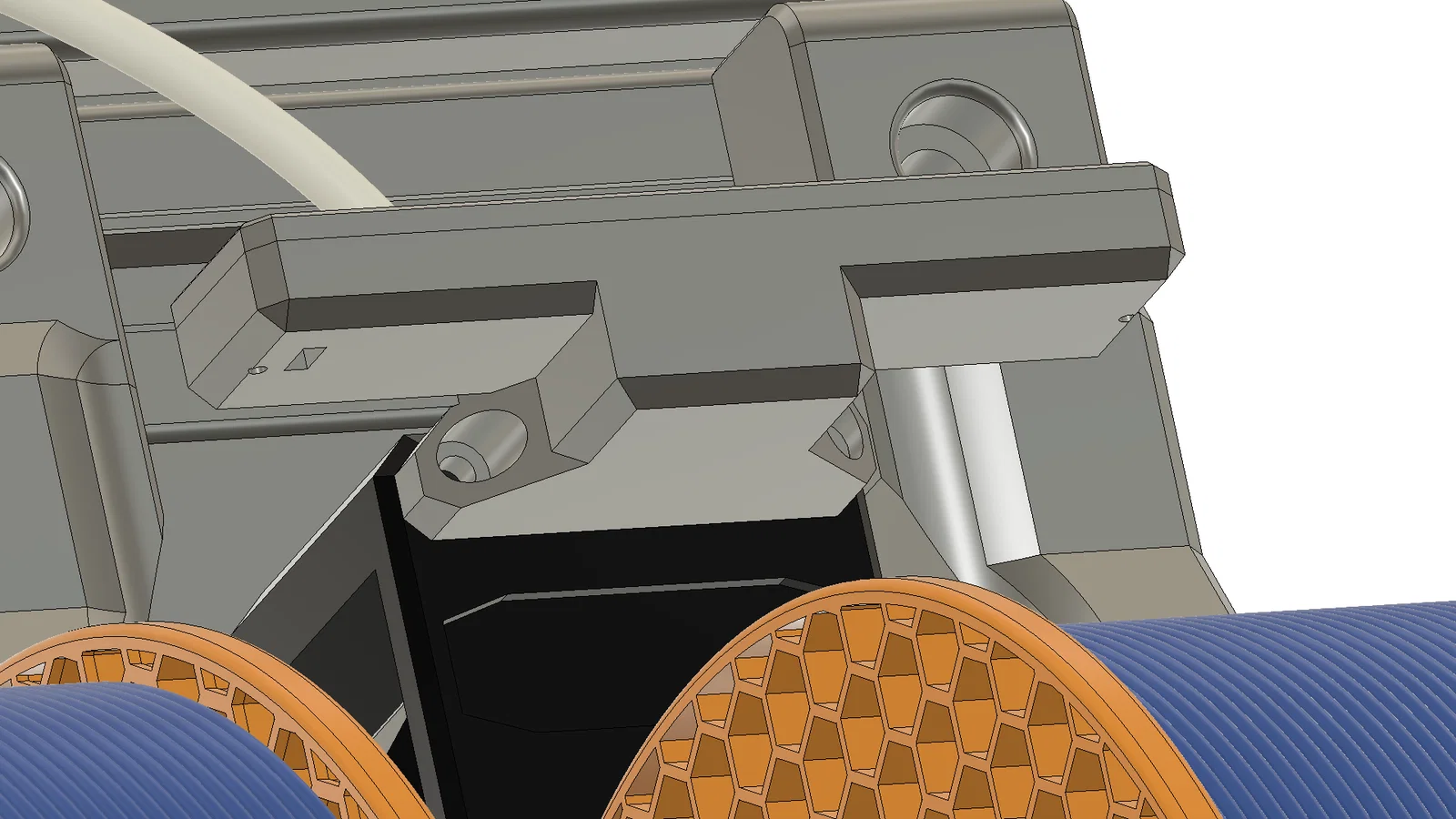

Đã thêm ngàm gắn LED WS2812B Neopixel RGB để hiển thị trạng thái cổng. Vỏ ngoài được gắn trên đỉnh của đầu đùn BMG. Ốc vít sẽ xuyên qua đầu đùn và kết nối với động cơ.

Hướng dẫn in cho phần này:

• Dùng ABS, PET-G hoặc PLA, layer height 0.2, 25% infill.
• Phần nắp chính cần in ngược với support, mặt phẳng úp xuống bàn in.
• 02.01.2025 - SKR_cover: Tăng thêm 5mm chiều dài chân gắn profile để tránh va chạm với động cơ. Đã thêm ảnh hướng dẫn lắp ráp.
