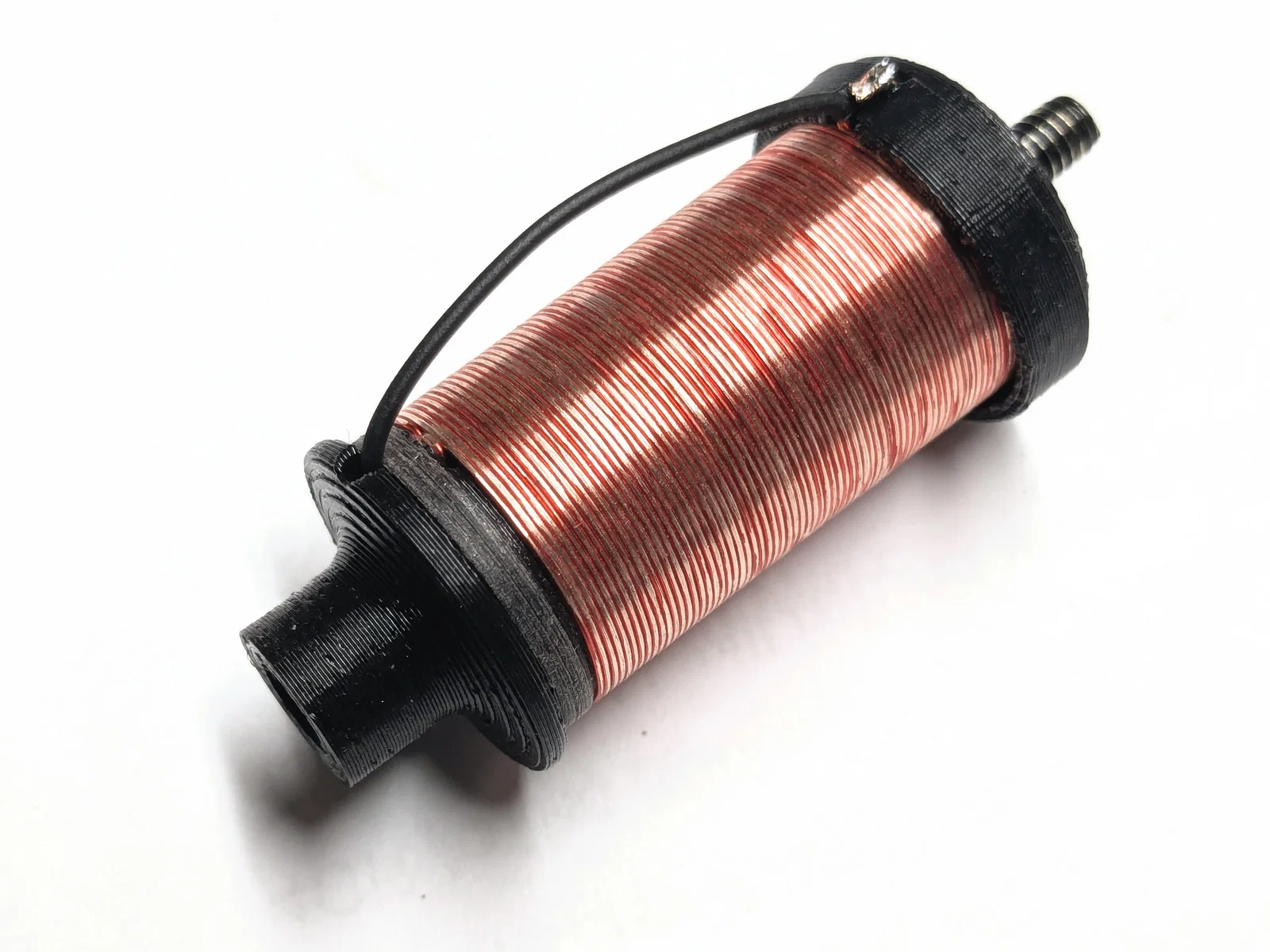

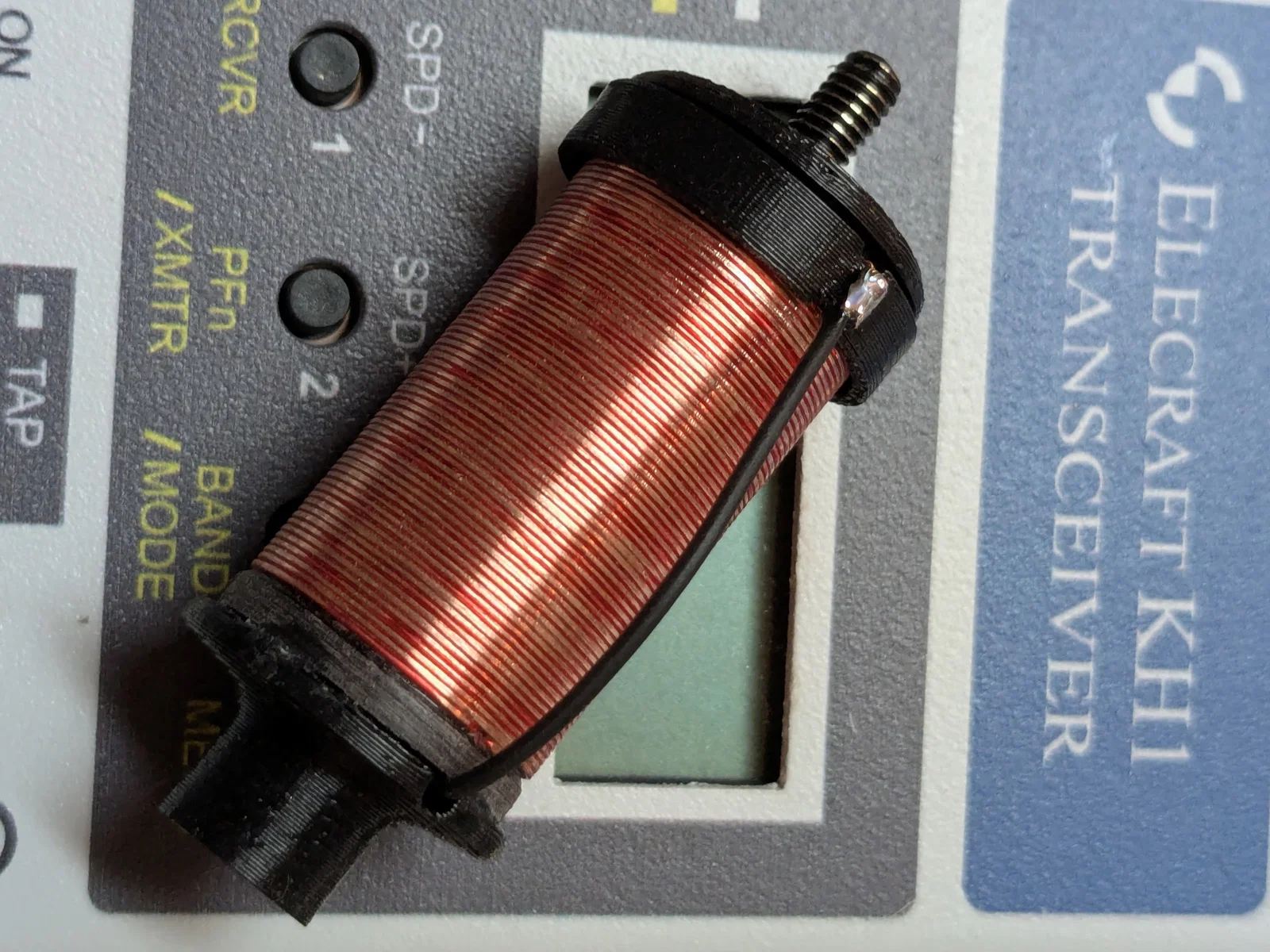

Cuộn Tải Loading Coil Nhỏ Gọn Cho Elecraft KH1

TỔNG QUAN:

Elecraft KH1 đã tạo nên cơn sốt trong cộng đồng vận hành radio HF di động khi vừa ra mắt. Thiết bị này hỗ trợ 5 băng tần từ 40m - 15m, tích hợp sẵn ATU và pin bên trong, được thiết kế thực sự để cầm tay.

Tuy nhiên, với ăng-ten dạng cần (whip) tiêu chuẩn, độ tự cảm không đủ để bắt được các dải tần dưới 20m. Elecraft có thiết kế một vài cuộn tải (loading coil), nhưng chúng khá cồng kềnh và đắt tiền. Mình muốn một giải pháp nhỏ gọn hơn, có thể gắn trực tiếp trên radio mà không cần tháo lắp gì, đồng thời chỉnh được tất cả các băng tần.

DANH MỤC VẬT LIỆU:

Các đường link là Amazon Affiliate - Bạn không mất thêm chi phí, nhưng mình sẽ nhận được một khoản hoa hồng nhỏ nếu bạn mua qua các liên kết này.

Các mục bắt buộc | Số lượng | Nguồn
---|---|---
Vỏ in 3D | 1 | Dùng file STL đính kèm
Giắc cắm in 3D | 1 | Dùng file STL đính kèm
Vòng đệm in 3D | 1 | Dùng file STL đính kèm
Ốc M4 x 10mm (heat-set insert) | 1 | https://amzn.to/4a9K4Ec
Dây đồng 26 ga | 1 | https://amzn.to/3DIzVSH
Dây điện cách điện 26 ga (ưu tiên Poly Stealth) | 4 inch | www.davisrf.com/antenna-wire/polystealth.php
Ốc inox M4x12mm | 1 | https://amzn.to/4fMvLq6
Đai ốc inox M4 | 1 | https://amzn.to/4iXHyVx
Keo CA (keo 502) | 1 | https://amzn.to/3PpBNlG
Giấy nhám (độ nhám 180 - 400) | 1 | https://amzn.to/49Zpd6p
Nhựa in PETG | ~5g | https://amzn.to/3H9QN4p

DỤNG CỤ:

• Máy in 3D có thể in PETG
• Tua vít lục giác 2.5 mm (https://amzn.to/4gVHV0X)
• Nhíp (https://amzn.to/3BaOeex)
• Mỏ hàn (https://amzn.to/3PmnUVK)

LẮP RÁP:

1.) In các linh kiện.

Mình đã đính kèm GCode cho máy Prusa i3 Mk ii. Hãy đặt mặt phẳng nhất của chi tiết xuống bàn in. Không cần support đâu nhé.

2.) Tuốt lớp cách điện dây đồng và cố định vào lỗ vít.

Cạo sạch lớp men trên khoảng ½ inch đầu dây đồng. Xỏ dây vào lỗ bên cạnh ở đầu lục giác của khung cuộn dây rồi đưa qua lỗ vít.

Lắp vít từ dưới lên, siết chặt bằng đai ốc để giữ cố định dây đồng.

3.) Quấn cuộn dây.

Quấn dây dưới lực căng, nén sát các vòng dây lại. Khi đến cuối khung, cắt dây dư khoảng 6 inch, luồn qua các lỗ để cố định.

4.) Ép miếng chèn (insert) vào giắc cắm.

Dùng mỏ hàn để nhiệt luyện miếng chèn vào vị trí.

5.) Gắn dây vào vòng đệm.

Tuốt khoảng ¾ inch lớp cách điện, chia làm 2 phần và xoắn lại.
Quấn chặt quanh vòng đệm, dùng nhíp hỗ trợ.
Cắt bỏ phần dư, gập lại và hàn nhanh tay để tránh làm chảy nhựa.

6.) Chà nhám cuộn dây.

Dùng giấy nhám để loại bỏ lớp men trên bề mặt dây đồng để tiếp xúc tốt.

7.) Cắt và hàn dây vào giắc cắm.

Đặt vòng đệm vào cuộn dây, cắt dây dư ra ¾ inch, tuốt vỏ và hàn vào vành của miếng chèn.

8.) Dán giắc cắm vào cuộn dây.

Dùng keo dán sắt dán cố định. LƯU Ý: Để khô ít nhất 1 giờ trước khi dùng.

9.) Vận hành!

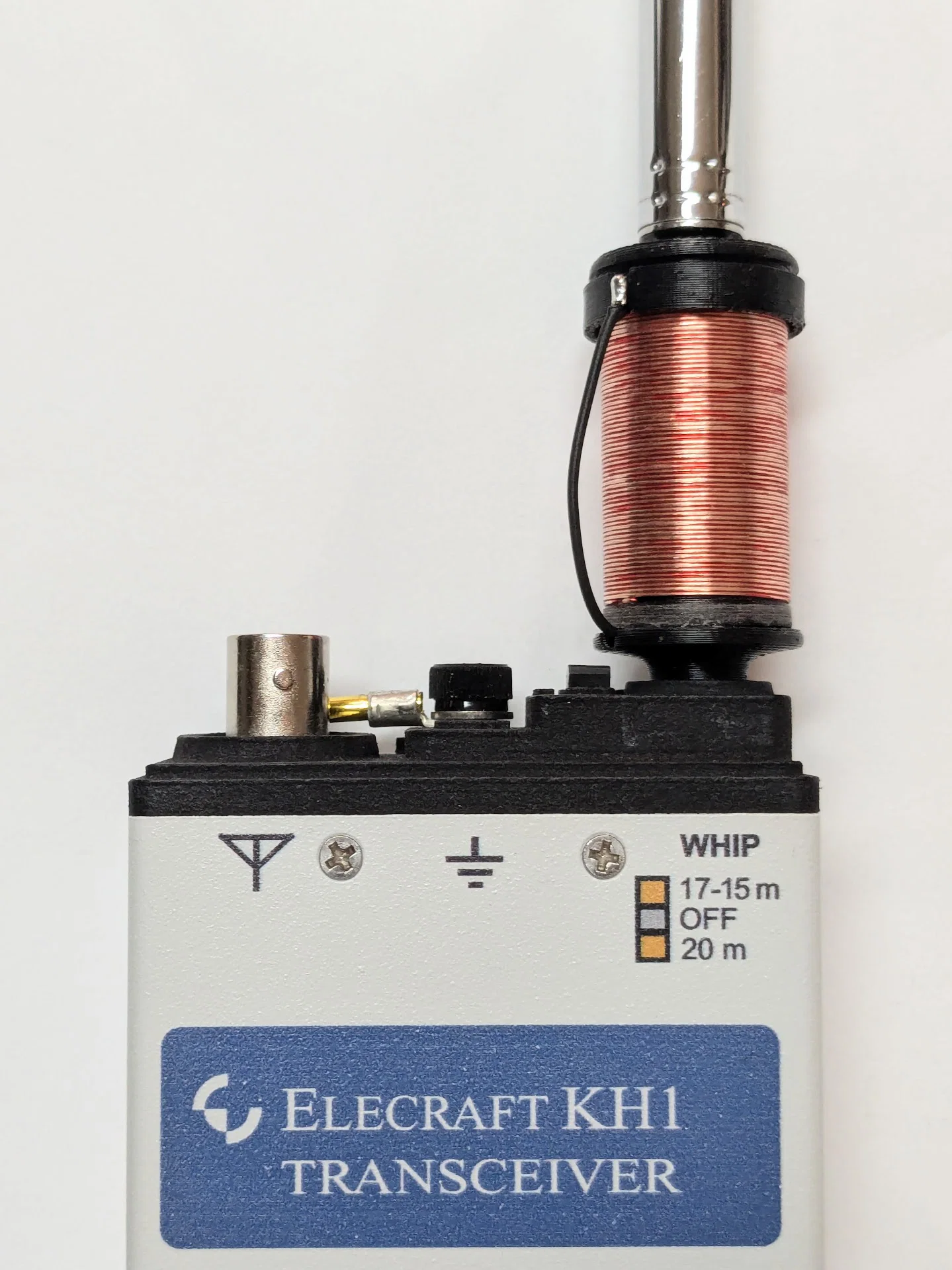

Gắn ăng-ten cần vào vít, gắn đế vào KH1. Di chuyển vòng đệm để đạt ngưỡng tín hiệu tốt nhất. Với thiết kế này, bạn có thể bắt được các băng từ 40m - 15m mà không cần dây đối trọng (counterpoise).

Cảm ơn các bạn đã ủng hộ dự án này!
