PC Case, tùy chỉnh kích thước

• Phiên bản tài liệu 1 đã hoàn thiện
• Cập nhật các mẫu mô hình mà mình đã thực hiện trong quá trình soạn tài liệu

Cập nhật ngày 01/02/2025:

• Đã bắt đầu viết tài liệu hướng dẫn lắp ráp, xem tại: https://github.com/spegelius/3DModels/blob/pccase_doc/PCCase/README.md
• Cập nhật các tệp STL
• Sắp xếp lại các tệp STL để bạn dễ tìm kiếm linh kiện hơn
• Thêm mẫu case kích thước 230x500x520 có hỗ trợ tản nhiệt nước (watercooling)

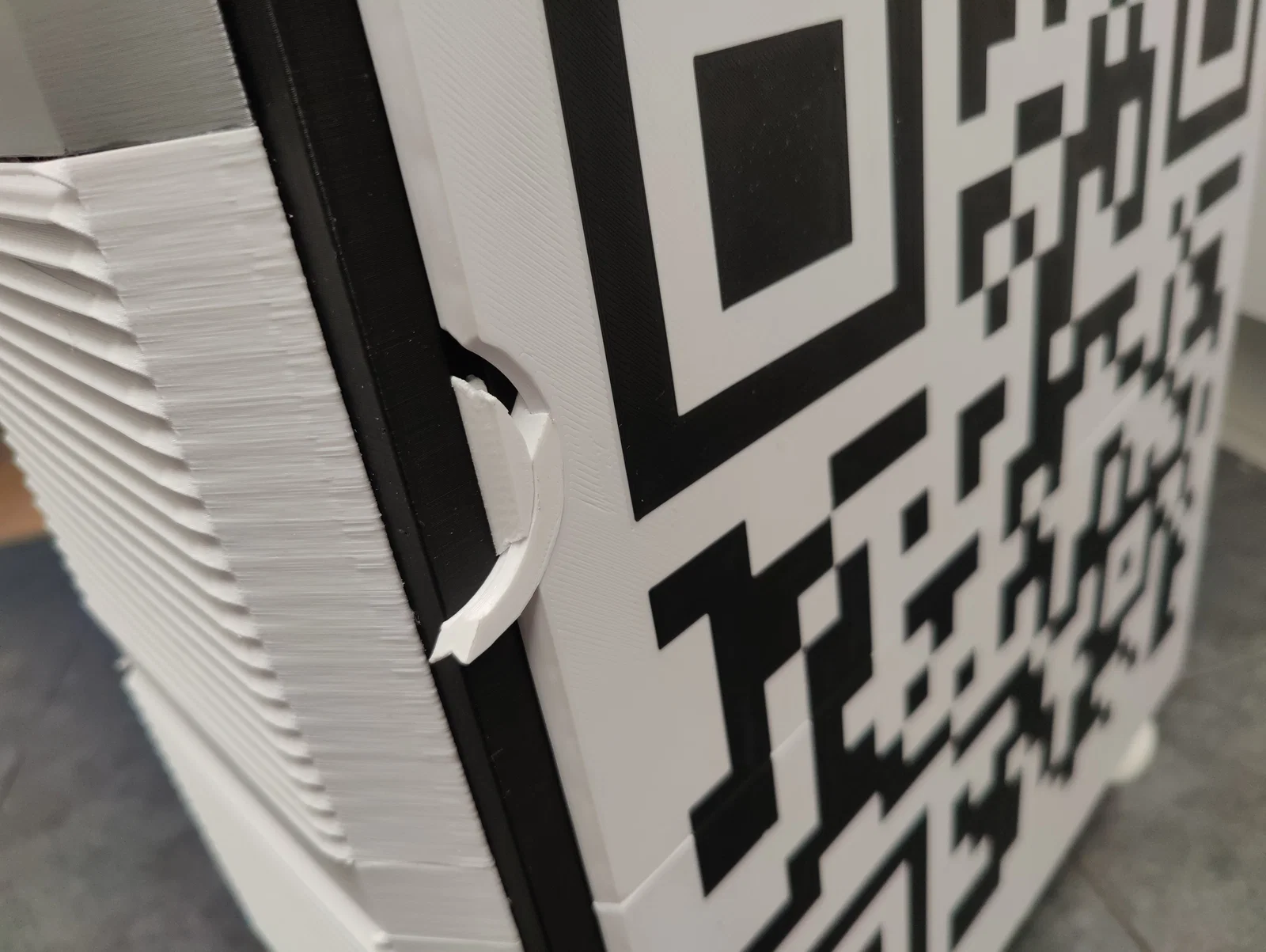

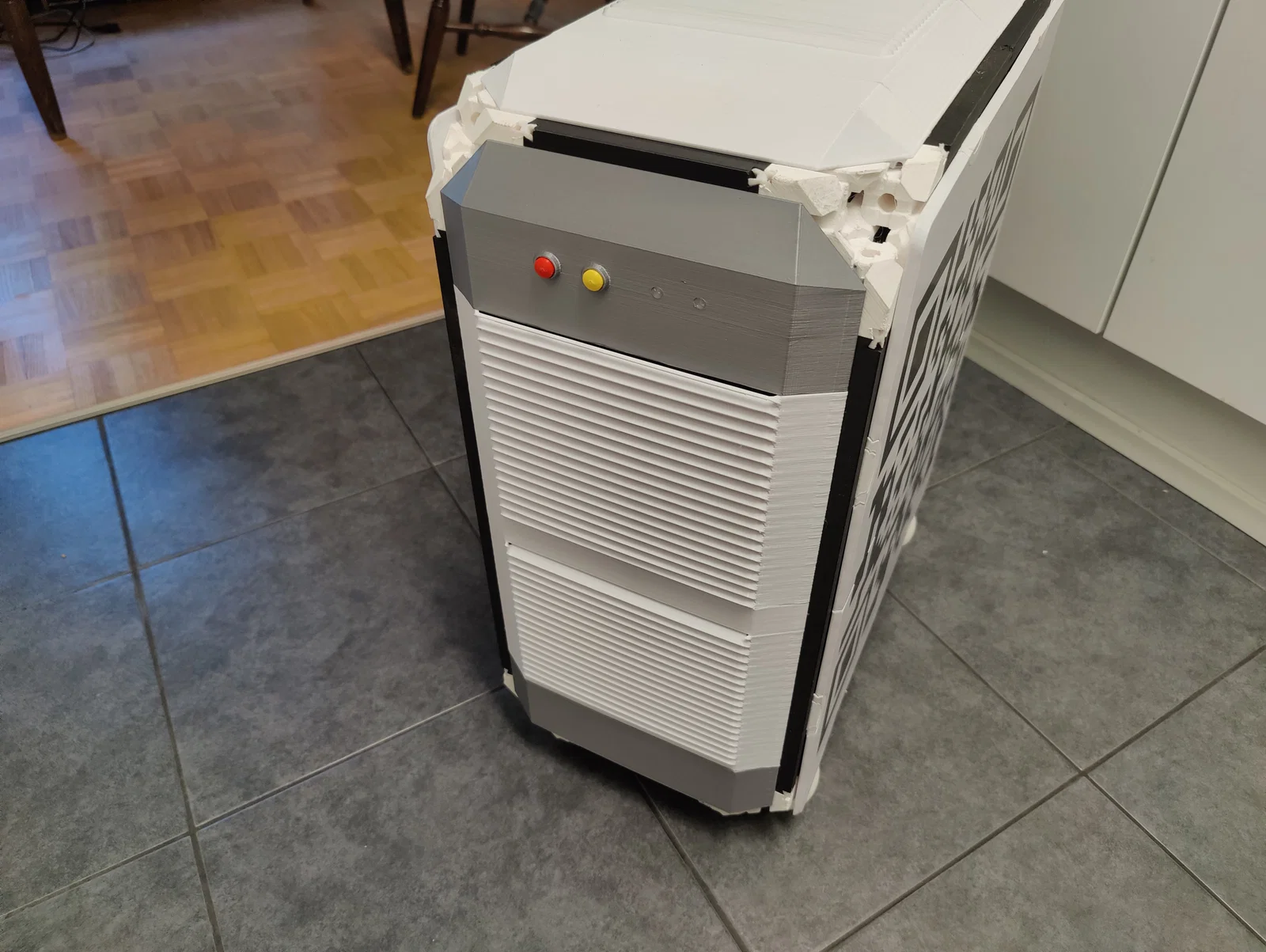

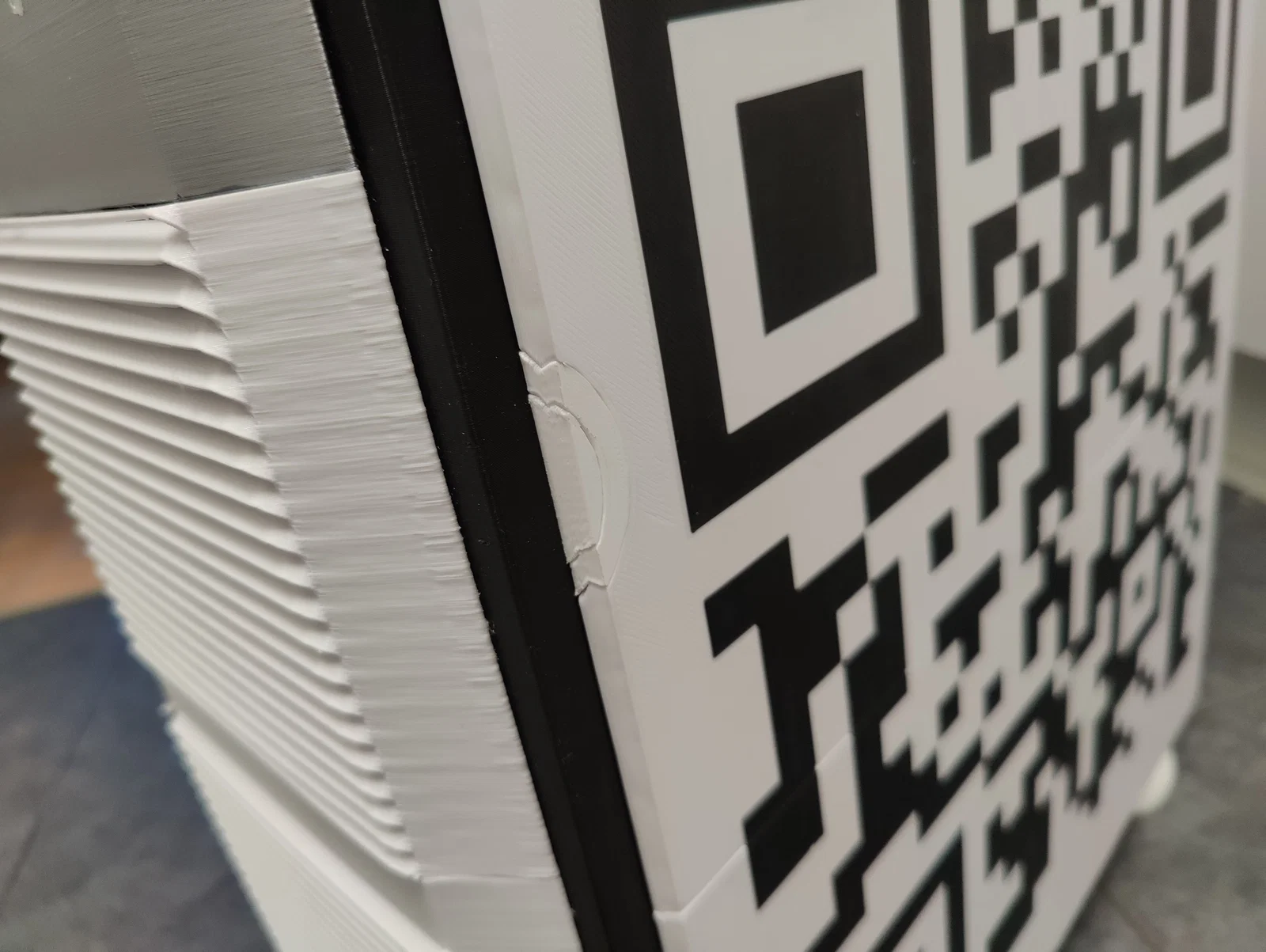

• Nắp trước và nắp trên giờ đã có ngàm cài (snap clips) để tháo lắp dễ dàng hơn
• Các trụ gắn mainboard (motherboard studs) giờ cao 6mm
• Như đã đề cập trước đó, gói này không bao gồm các tệp đa màu. Bạn có thể tải trọn bộ tại GitHub: https://github.com/spegelius/3DModels/tree/pccase_doc/PCCase

Chỉnh sửa ngày 29/01/2023: sửa lại phần hỗ trợ (supports) cho mẫu góc

Chỉnh sửa ngày 26/01/2023: thêm các mẫu góc và mẫu hình nơ (bow tie)

Đây là một dự án khá lớn mà mình đã dành vài năm để phát triển. Mình đã tự build 4 chiếc case (+ một chiếc cho Raspberry Pi NAS/Chia) và tất cả vẫn đang hoạt động tốt :). Chưa biết dùng được bao lâu nữa…

Chiếc case này được xây dựng dựa trên các phần mở rộng Dollo3D, nghĩa là bạn có thể tùy chỉnh kích thước tùy ý. Đồng thời, cấu tạo gồm nhiều chi tiết nhỏ cần in nên việc lắp ráp sẽ hơi kỳ công một chút.

Tất cả các bộ phận được thiết kế bằng OpenSCAD, mã nguồn tại đây: https://github.com/spegelius/3DModels/tree/master/PCCase. Mình đã tải lên hầu hết các file STL từ repo, ngoại trừ các nắp đa màu vì số lượng file quá nhiều, gây rối mắt.

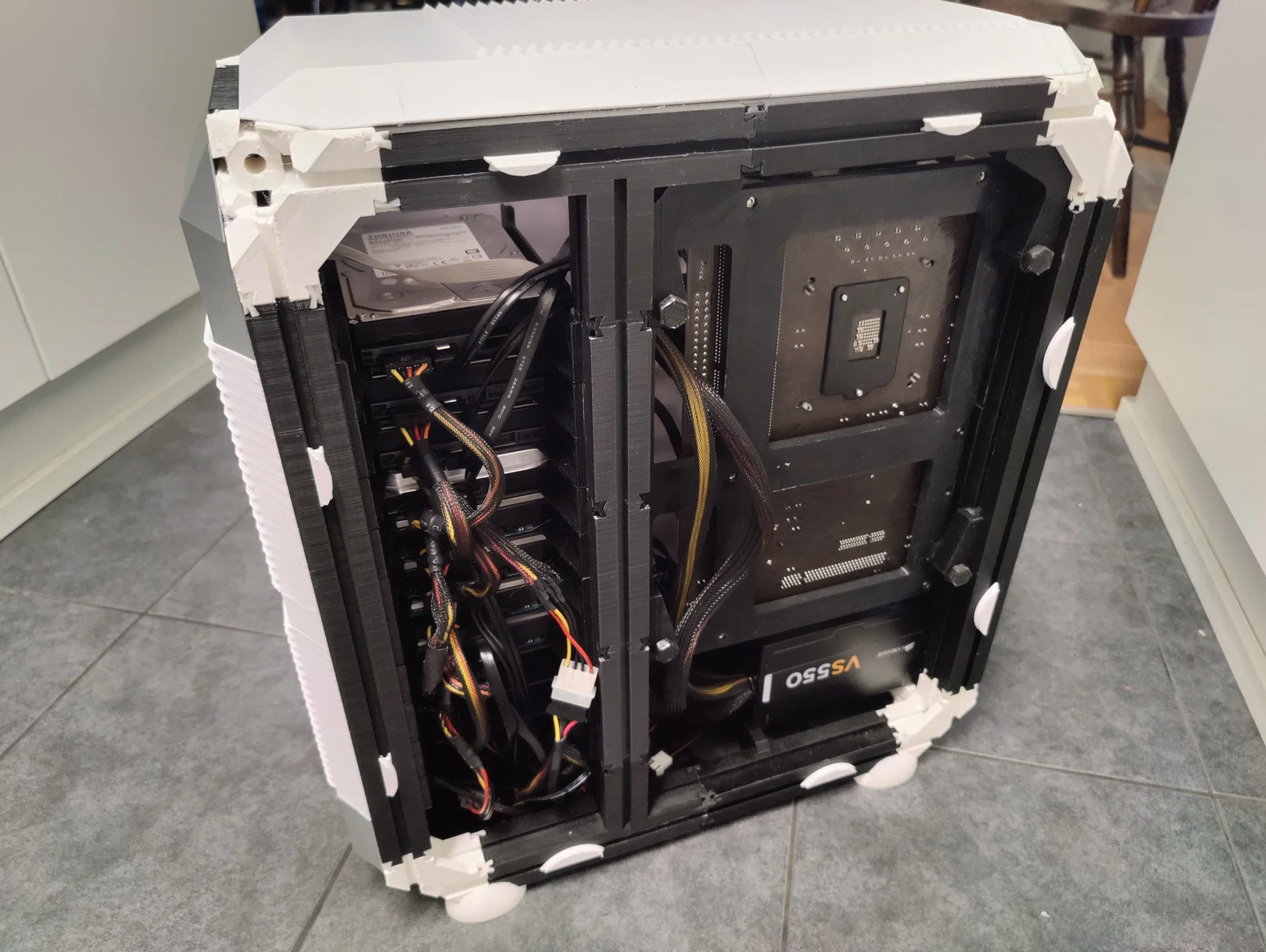

Phần ổ cứng (HDD) sử dụng ray trượt kiểu Antec Elevenhundred.

Hiện tại chưa có hướng dẫn lắp ráp chi tiết và mình cũng chưa có kế hoạch làm trừ khi có nhiều bạn quan tâm. Có thể mình sẽ build thêm chiếc case thứ tư vì còn dư vài linh kiện PC và tản nhiệt nước. Với lại mình cũng muốn mở rộng farm chạy Chia của mình nữa :).

Các file case_xxx_xxx_xxx.scad là bản mô phỏng cho các kích thước case khác nhau, giúp bạn hình dung rõ hơn về cách lắp ráp.

Chất liệu khuyên dùng:

• PLA cho khung và nắp case
• PETG cho khay mainboard và ngàm gắn HDD
• GreenTEC Pro cho tấm chặn IO (IO plate), chịu nhiệt tốt lên đến 160 độ C

Các cấu hình đã build:

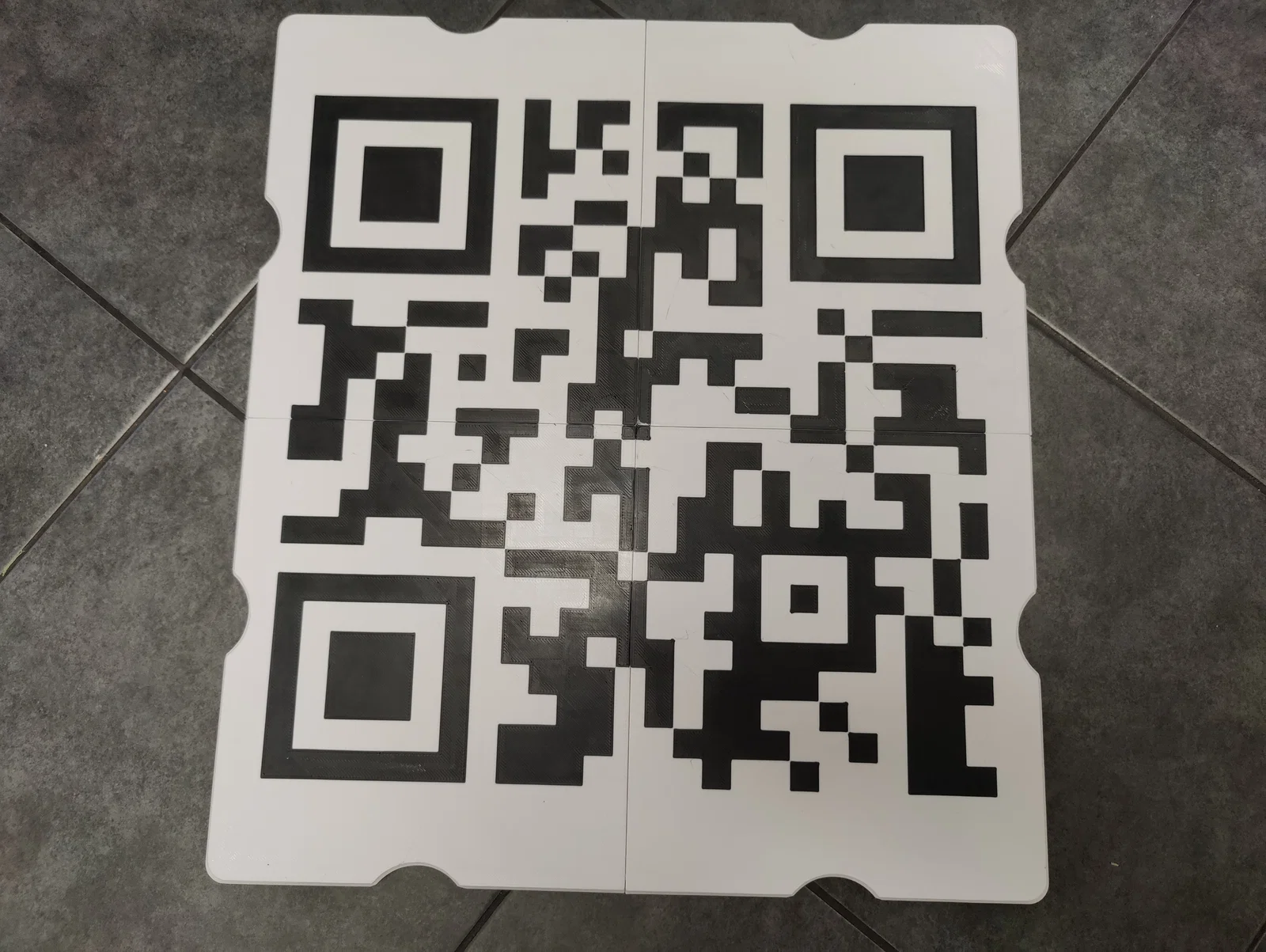

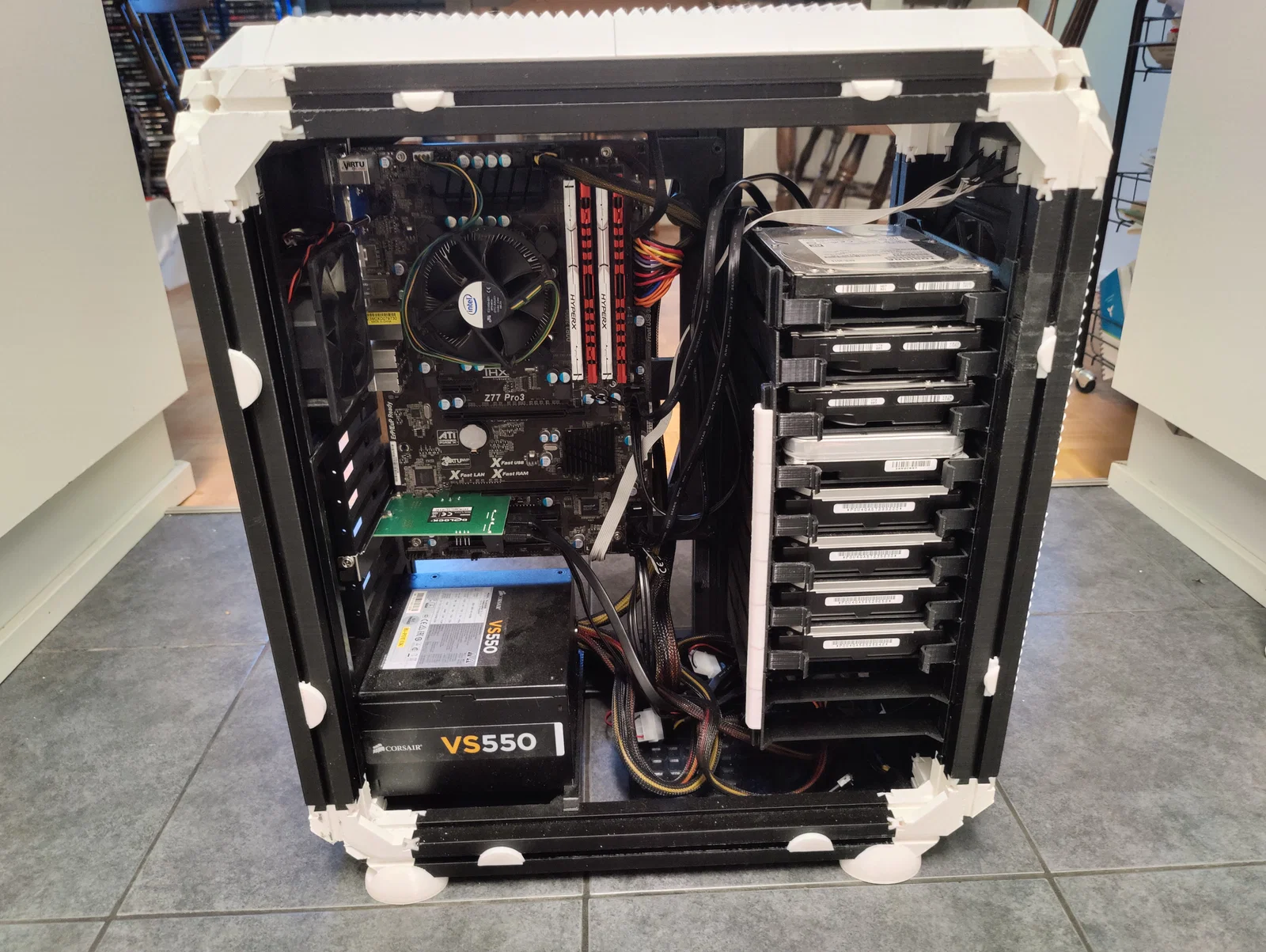

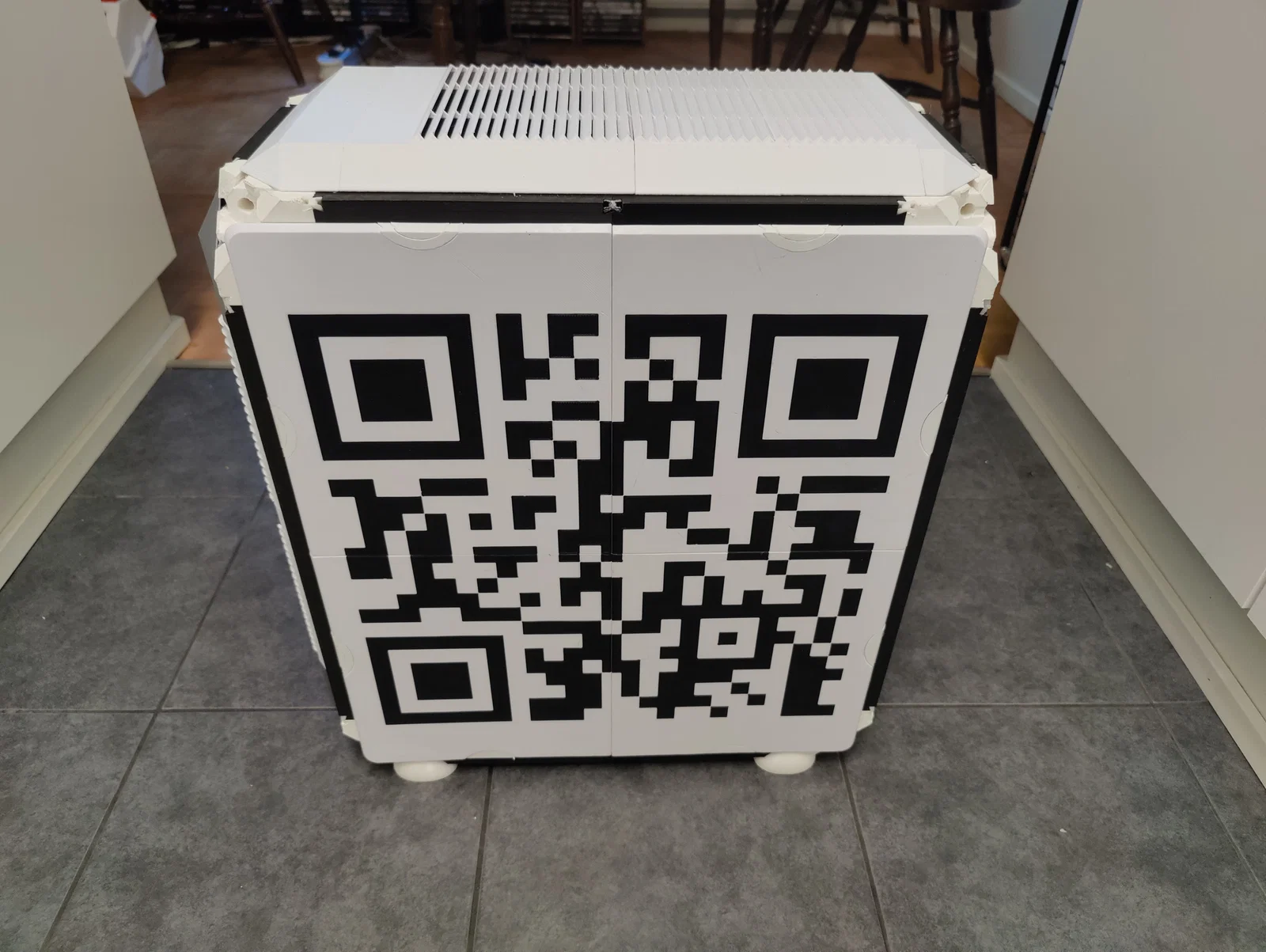

• Case QR code: chạy i7 2700k, 16Gb RAM, 10 ổ HDD

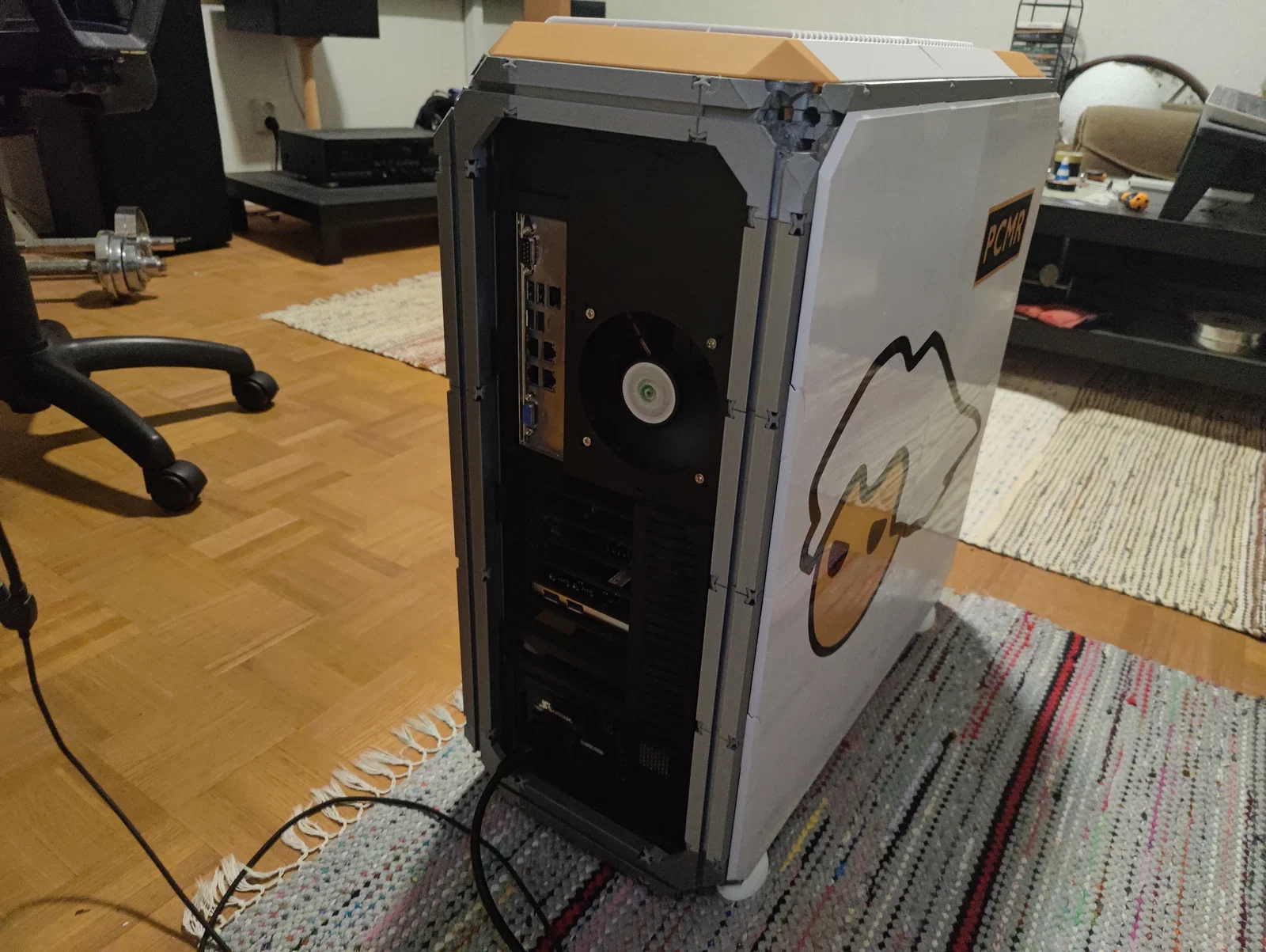

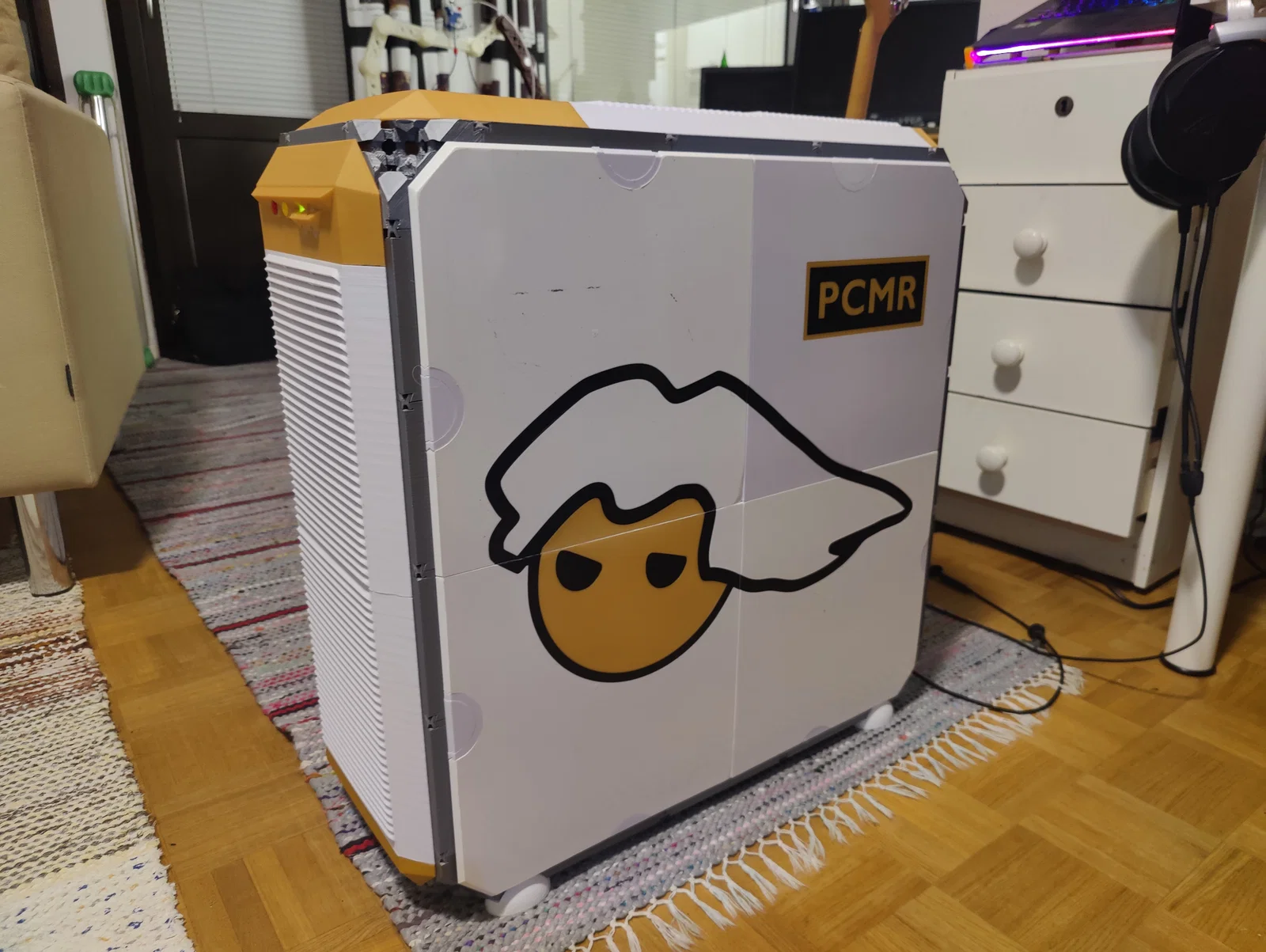

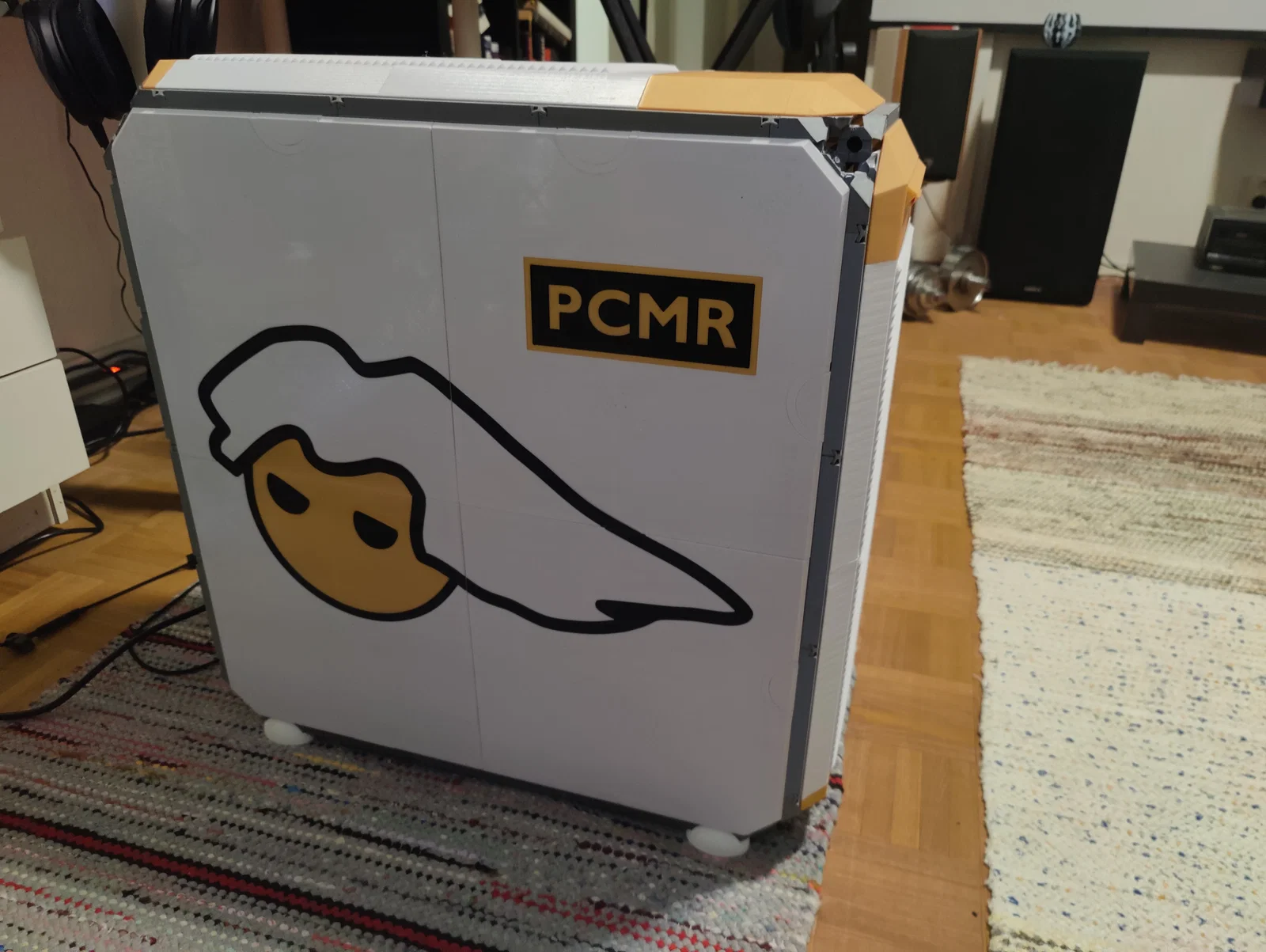

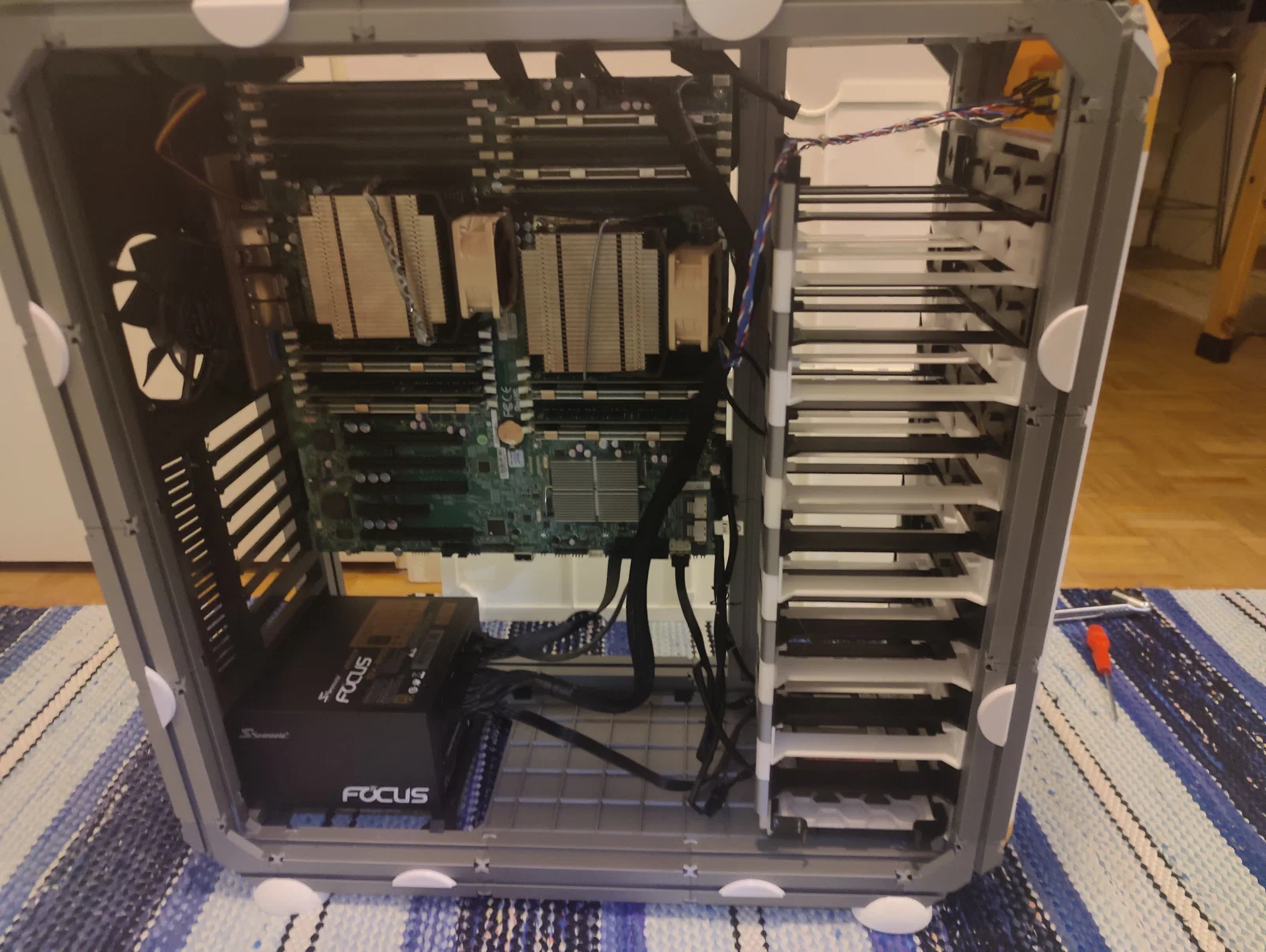

• Case PCMR: chạy mainboard Supermicro EE-ATX, 2x Xeon E5-2630, 256Gb RAM, 14 ổ HDD
• Case thứ ba (không có ảnh): chạy mainboard Supermicro EE-ATX, 2x Xeon E5-2697 v2, 512Gb RAM, 10 ổ HDD + 1 ổ NVMe SSD

Tất cả đều dùng 2 hoặc 3 quạt phía trước, 2 quạt phía trên và 1 quạt phía sau. Máy hoạt động mát mẻ và khá êm. Quạt chủ yếu là loại 140mm.
