PiKVM - Vỏ đựng cho Pi Zero 2W

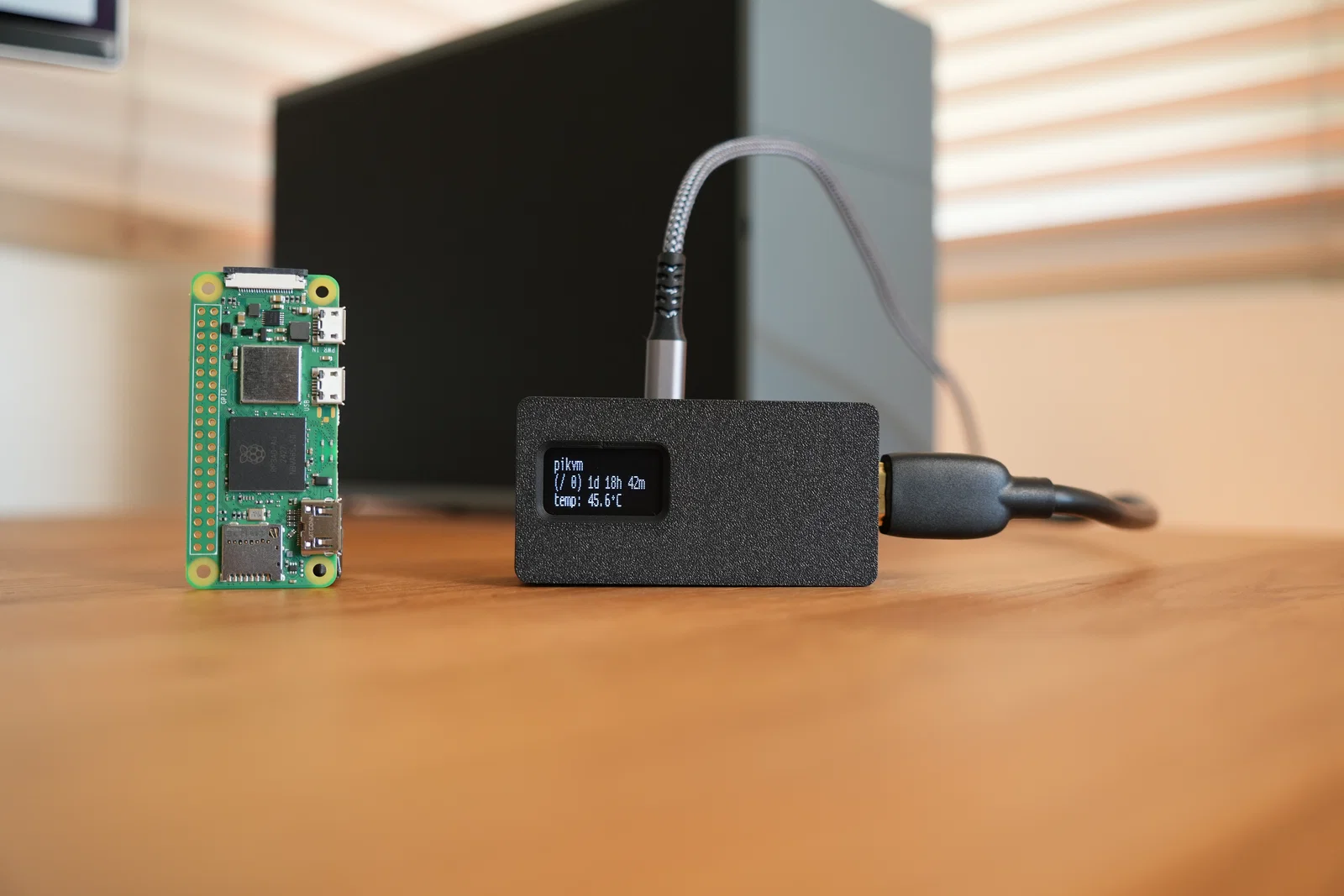

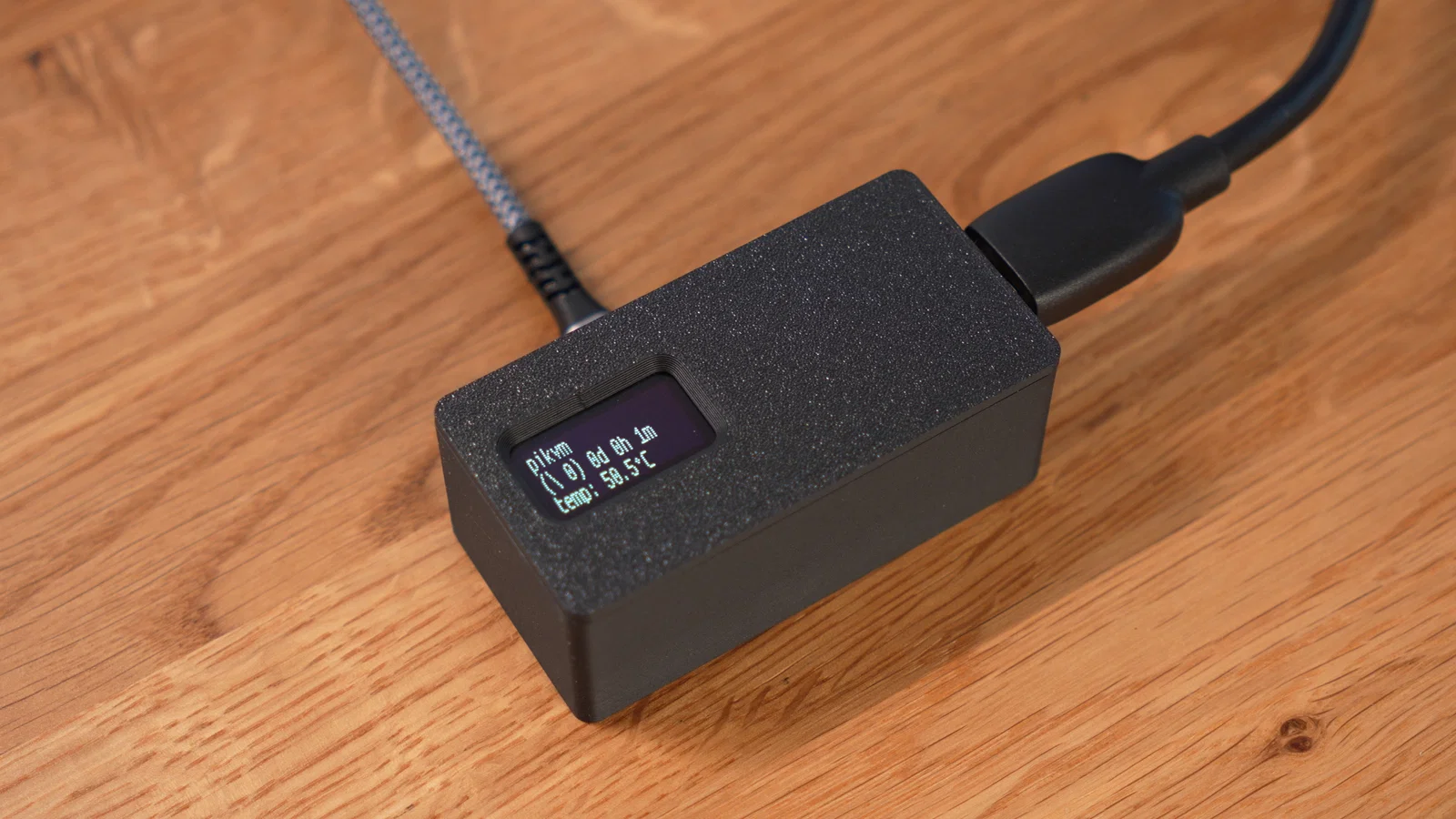

**Vỏ đựng PiKVM giá rẻ (Raspberry Pi Zero 2W + màn hình OLED)

Đây là mẫu vỏ hộp thiết kế hai phần chuyên biệt, được tối ưu cho dự án PiKVM tiết kiệm. Thiết kế này giúp gom gọn các linh kiện cần thiết thành một module quản lý máy tính từ xa nhỏ gọn, giúp bàn làm việc của bạn ngăn nắp mà vẫn đảm bảo khả năng truy cập phần cứng toàn diện.

Nếu bạn muốn biết chi tiết cách thiết lập phần mềm, cấu hình Tailscale để truy cập từ xa ở bất cứ đâu và cách đấu nối cho bản build này, hãy xem video hướng dẫn chi tiết trên YouTube của mình tại đây

Tính năng nổi bật

• Thiết kế hai phần nhỏ gọn: Kết cấu gồm phần đế và nắp đơn giản, dễ dàng tháo lắp và tiếp cận linh kiện.

• Cắt gọt chuẩn xác: Cho phép truy cập đầy đủ các cổng kết nối trên Pi Zero 2W, bao gồm khe cắm riêng giúp tháo thẻ SD dễ dàng mà không cần tháo rời vỏ.

• Giá đỡ linh kiện tích hợp: Có sẵn vị trí lắp đặt bên trong cho Raspberry Pi Zero 2W, bộ chuyển đổi HDMI sang CSI và màn hình OLED I2C 0.96 inch trên nắp.

• Khoảng trống đi dây: Được thiết kế với không gian dư thừa bên trong để đi dây cáp jumper nối chân GPIO của Pi tới màn hình OLED một cách thoải mái.

Danh sách linh kiện cần chuẩn bị

• 1x Raspberry Pi Zero 2 W

• 1x Module chuyển đổi HDMI sang CSI-2

• 1x Màn hình OLED I2C 0.96 inch (128x64)

• Dây cáp Dupont cái-cái (cho màn hình)

• Thẻ nhớ Micro SD

Hướng dẫn in và lưu ý

• Chất liệu: PLA hoặc PETG đều ổn. Nếu PC của bạn tỏa nhiều nhiệt ở khu vực đặt thiết bị, mình khuyên dùng nhựa PETG.

• Độ cao lớp in (Layer Height): 0.20mm là sự cân bằng tốt nhất giữa tốc độ và độ chính xác cho các khe cắm.

• Infill: 15% Gyroid là quá đủ.

• Độ dày tường (Perimeters): 3 lớp tường để tăng độ cứng cáp.

• Supports: Mẫu này được thiết kế để hạn chế tối đa việc dùng support, nhưng tùy vào khả năng bridging của máy in, bạn có thể cần thêm support cho các lỗ cổng kết nối lớn.

• Hướng in: Đặt mặt đế nằm phẳng và nắp úp ngược xuống bàn in để có kết quả tốt nhất.

Hướng dẫn lắp ráp

1. Kết nối cáp tín hiệu: Cắm cáp ribbon CSI từ bộ chuyển đổi HDMI vào Raspberry Pi Zero 2W. Đảm bảo mặt tiếp xúc kim loại trên cáp ribbon hướng xuống dưới.

2. Đấu nối màn hình: Dùng cáp Dupont cái-cái để nối màn hình OLED 0.96 inch vào chân GPIO của Raspberry Pi. Bạn cần nối các chân 3V3, Ground, SDA và SCL.

3. Lắp Pi vào đế: Đặt Raspberry Pi Zero 2W đã đấu dây vào phần đế của vỏ in.

4. Gắn linh kiện lên nắp: Cố định bộ chuyển đổi HDMI và màn hình OLED vào các vị trí đã thiết kế trên nắp vỏ.

5. Hoàn thiện: Sắp xếp các dây cáp gọn gàng để tránh bị kẹp, sau đó đóng nắp vào đế là xong.
