C64 Ultimate IO Trim + Bộ nút Menu/Freeze/Reset

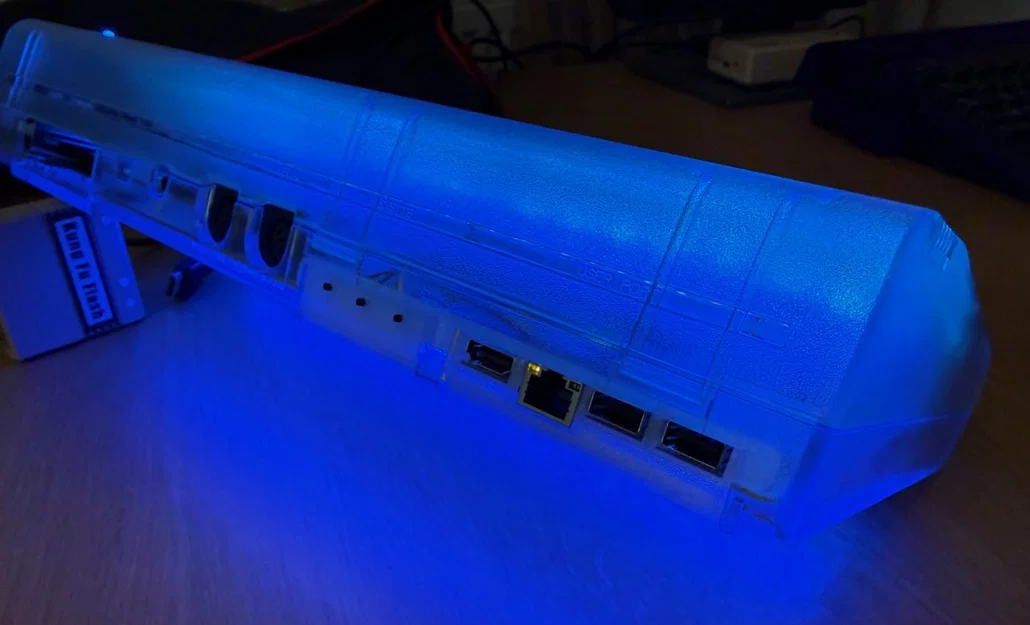

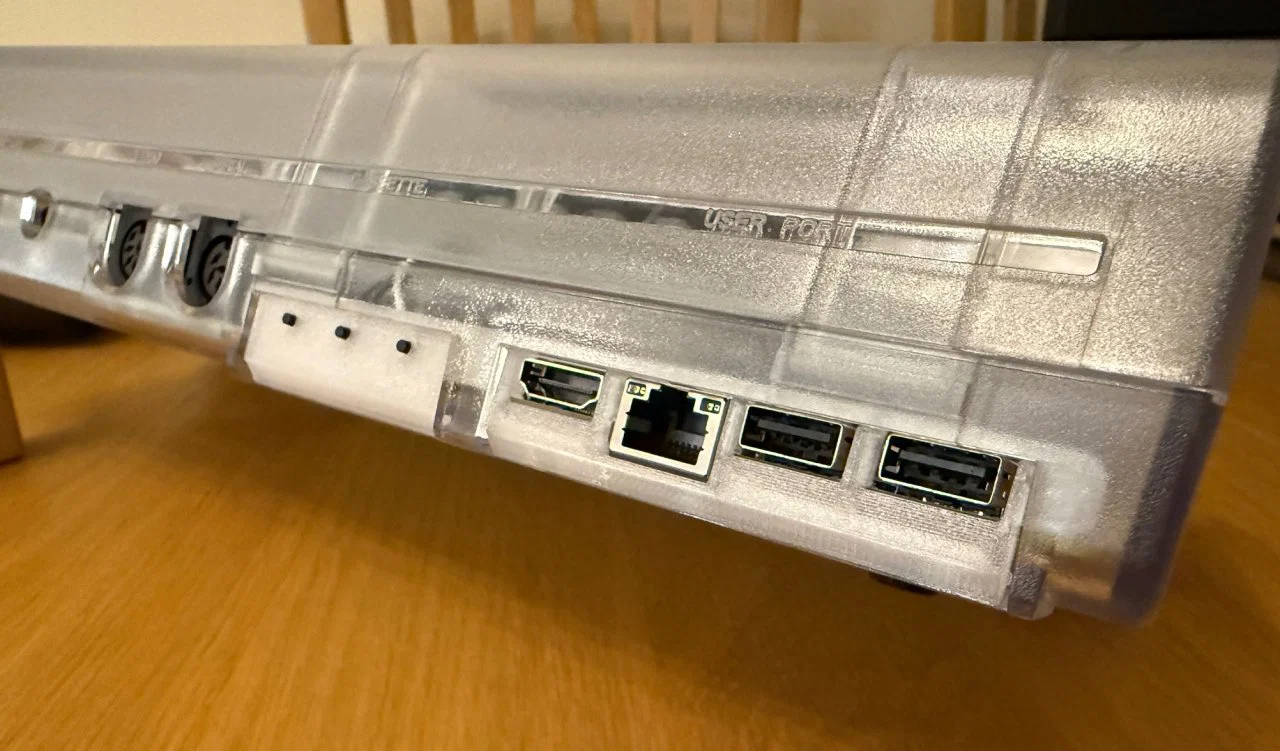

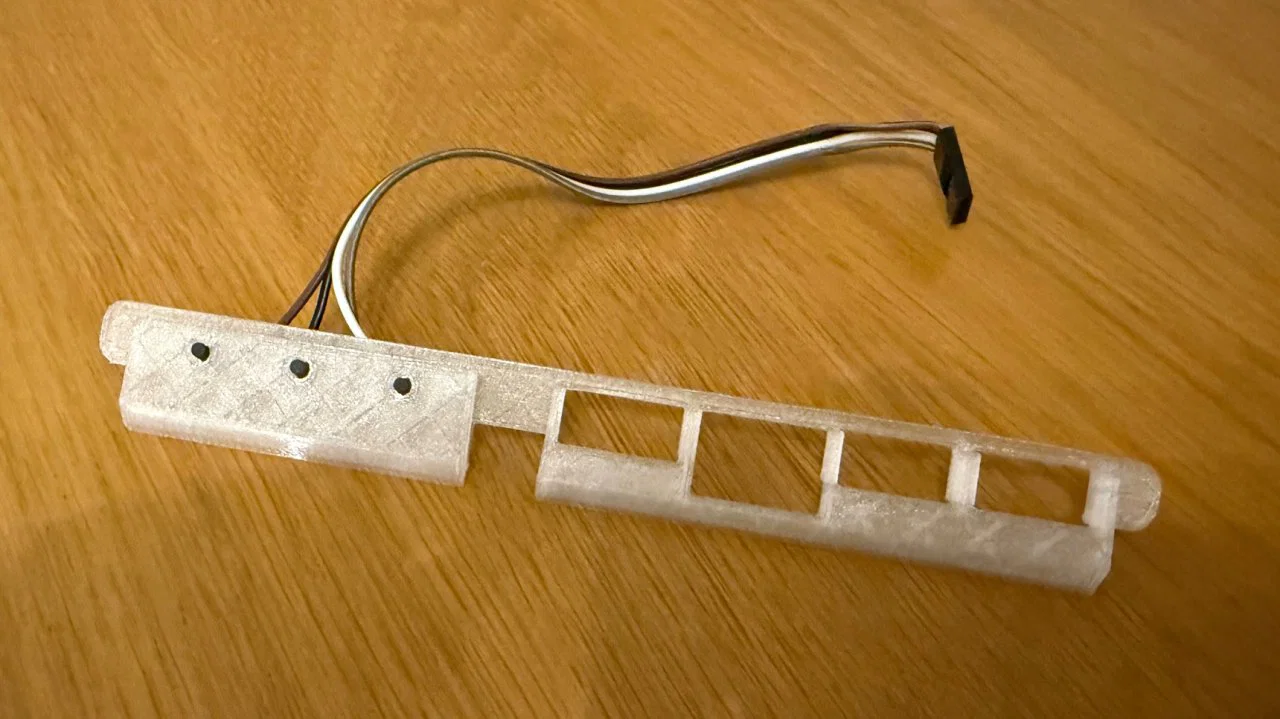

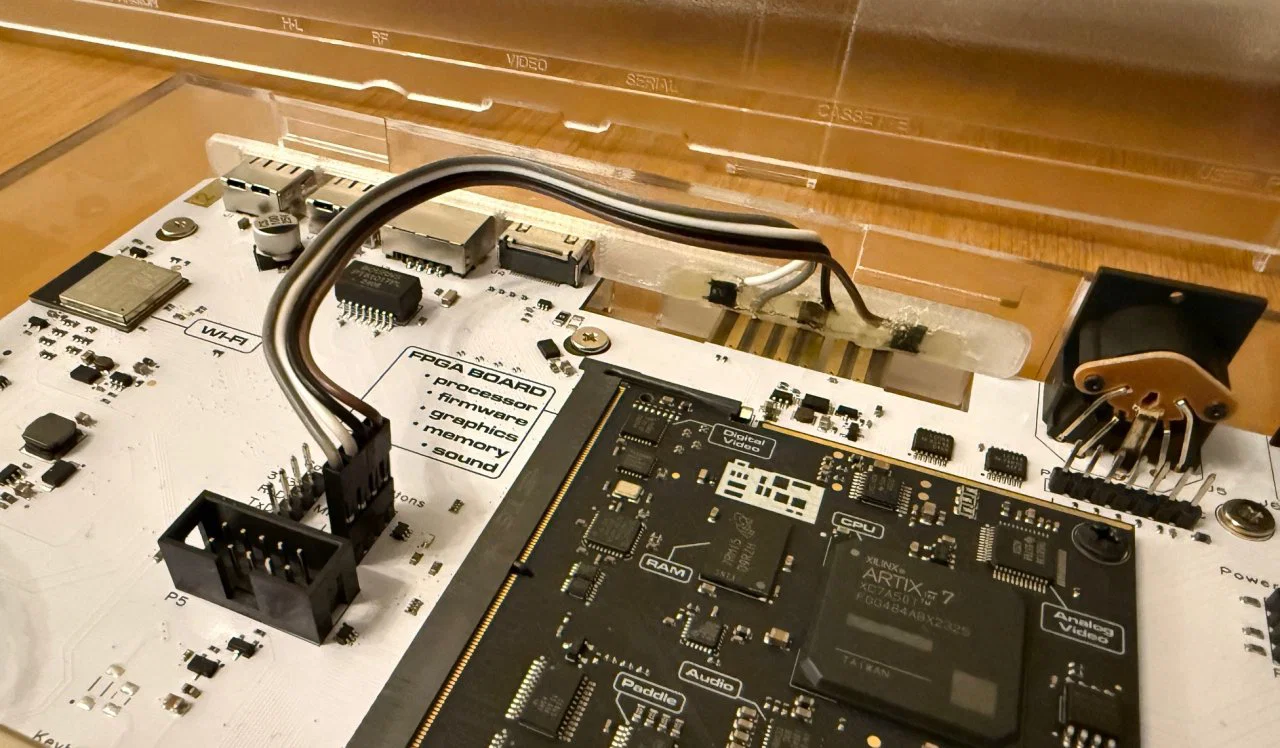

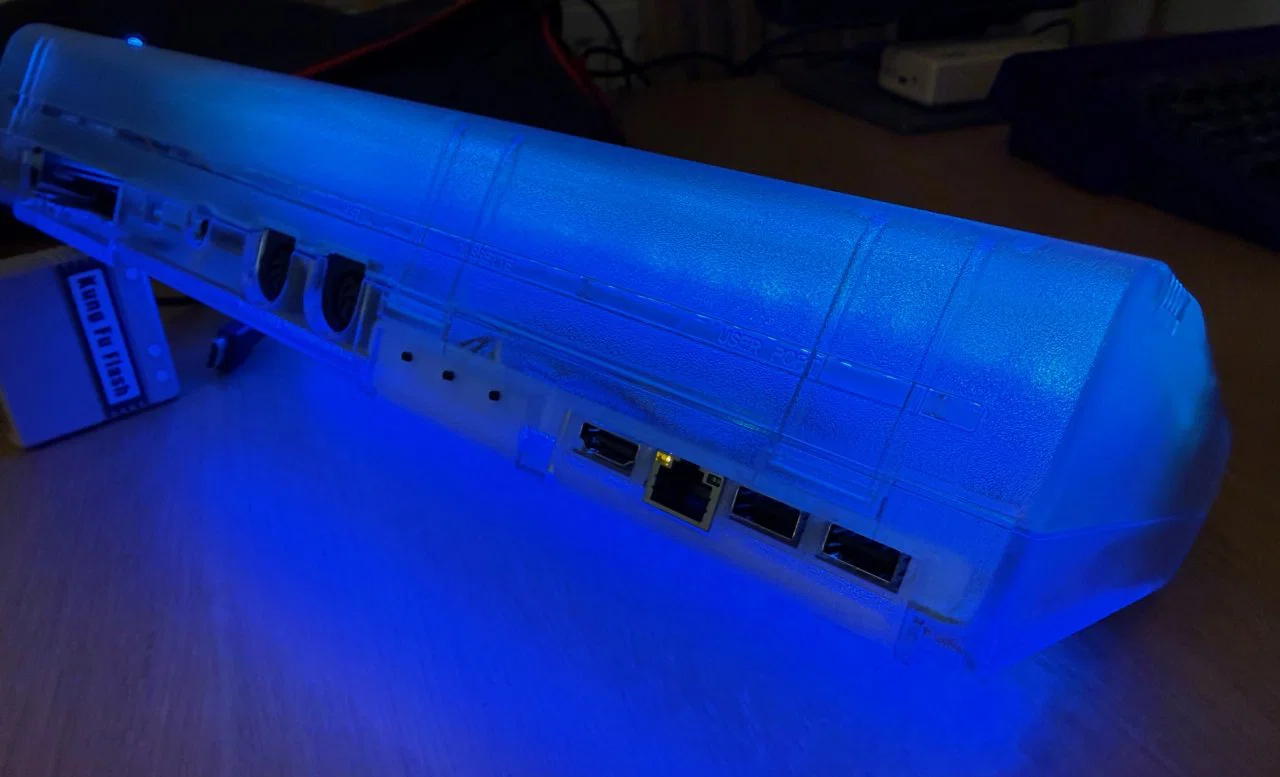

Dựa trên thiết kế tấm chắn cổng kết nối đã có, phiên bản này đã được tinh chỉnh lại để khớp hoàn hảo hơn với C64U. Mình cũng đã thêm một nắp đậy cổng cassette, bên trong có đủ không gian để lắp thêm 3 nút nhấn micro tactile cho các chức năng tùy chọn như menu/freeze/reset.

Mình thấy rằng việc kết nối với đầu đọc băng cassette dường như rất hiếm khi cần đến, nên tận dụng khoảng trống của cổng cassette để đặt các nút bấm là giải pháp hợp lý mà không cần đụng chạm gì đến phần hông máy.

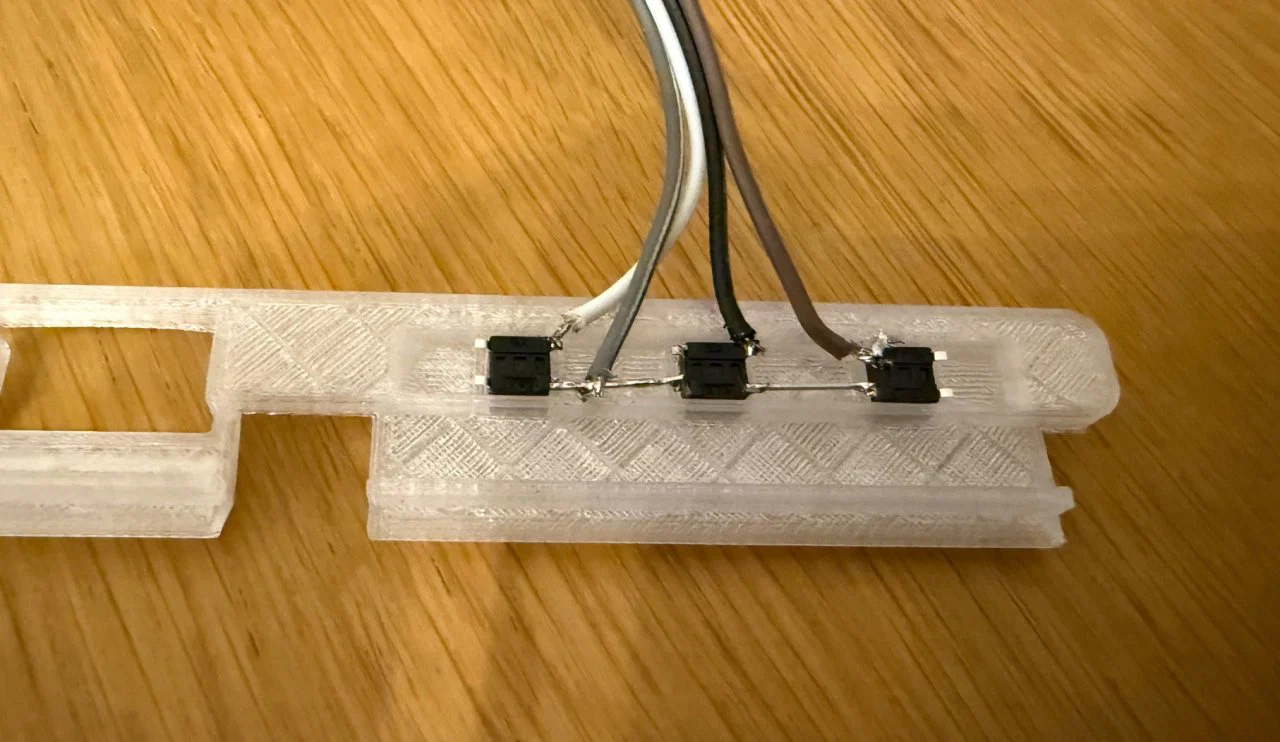

Thiết kế sử dụng loại switch 4.5x4.5mm với phần thân nút khá dài (của mình là 4.5x4.5x7mm). Bạn sẽ cần dùng keo nến để cố định các nút này vào vị trí (cách này vừa đơn giản lại giúp giảm áp lực lên các mối hàn nhỏ, sau này mình sẽ tìm cách cải tiến thêm).

Sản phẩm in đẹp nhất khi đặt mặt ngoài hướng xuống bàn in có vân (textured plate). Cần sử dụng hỗ trợ (support), dùng kiểu 'normal' sẽ hiệu quả hơn 'tree' khi in bằng nhựa PETG. Mình đã in thử trên máy Bambu P1P với nhựa PETG trong suốt và kết quả rất ưng ý. (Lưu ý: nếu dùng nhựa trong suốt, hãy in đặc hoàn toàn với nhiều lớp vỏ trên/dưới để không bị lộ vân lấp đầy bên trong).
