CR-10(S) NG v1.2 - Chuyển đổi sang CoreXY

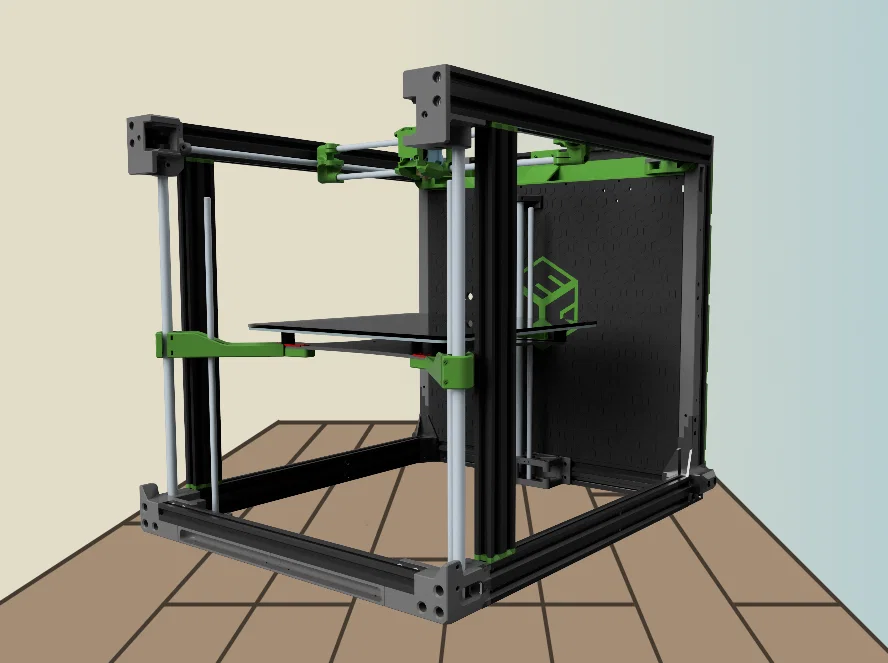

Nâng cấp chiếc máy in CR-10 của bạn thành thế hệ máy in 3D CoreXY mới với dự án CR10NG v1.2. Đây là bộ chuyển đổi toàn diện giúp máy in của bạn mạnh mẽ và tốc độ hơn, không giới hạn khả năng sáng tạo.
Mô tả
CR10NG / CR-10 NG
phiên bản 1.2
Vui lòng tham khảo trước E3NG / Ender 3 NG
Hãy kiểm tra mục Các điểm khác biệt của bản remix so với bản gốc trong phần remix này.
Các tệp được lưu trữ tại đây sẽ luôn được cập nhật, nhật ký thay đổi nằm ở bên dưới.
Printables là nền tảng chính để lưu trữ các tệp STL & STEP chính thức.
Tất cả thông tin quan trọng, liên kết, chi tiết, danh sách vật liệu (BOM) và các hạng mục khác cho dự án đều có trên trang web chính:
[**RH3D.xyz**](http://RH3D.xyz)
[**HƯỚNG DẪN LẮP RÁP**](https://rh3d.xyz/build_guide.html)Để biết thêm thông tin về bản remix cho CR-10, hãy vào discord ightarrow ENDER 3 NG -> user-mods -> CR10NG - Mod cho CR-10 V1

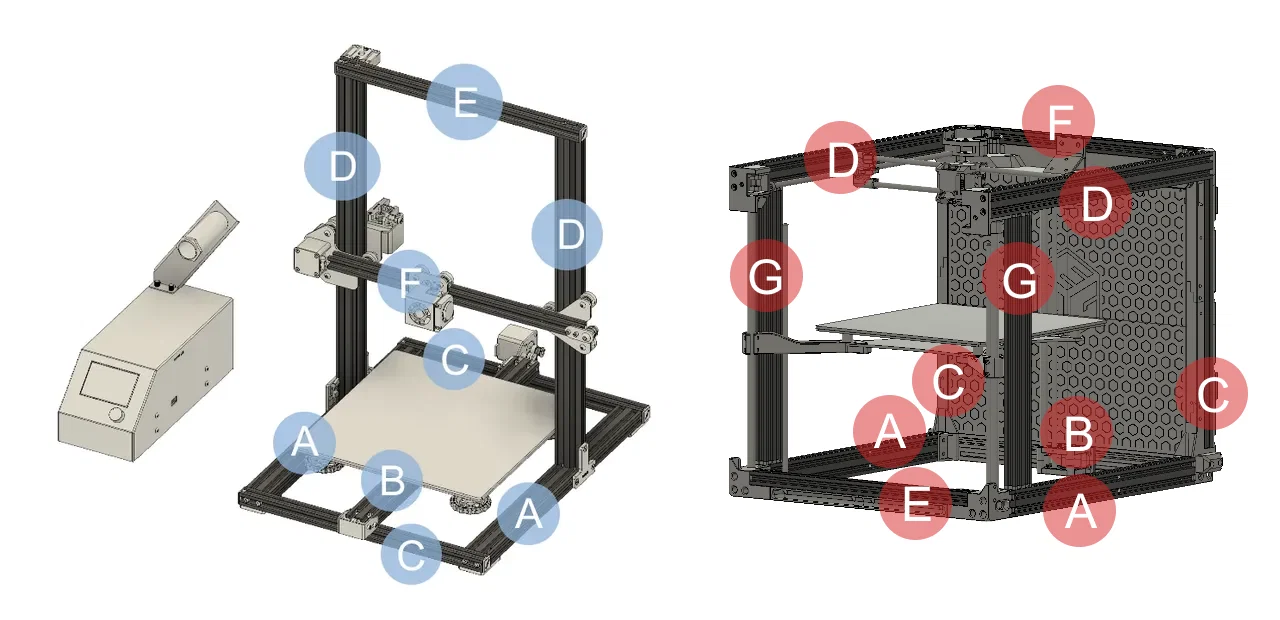

Phân loại thanh nhôm định hình:
| Ký hiệu | Loại | Kích thước | Số lượng |
|---|---|---|---|
| A | 2040 | 460 mm | 2 |
| B | 2040 | 500 mm | 1 (CR10) |
| B | 2040 | 509 mm | 1 (CR10S) |
| C | 2020 | 400 mm | 2 |
| D | 2040 | 550 mm | 2 |
| E | 2020 | 400 mm | 1 |
| F | 2020 | 415 mm | 1 |
| G | 2040 | 400 mm | 2 (ULT-FRAME) |
Thay đổi danh sách vật liệu (BOM):
| Tên | Số lượng | Ghi chú |
|---|---|---|
| Thanh trượt 8 x 400 mm | 2 | Trục X |
| Thanh trượt 8 x 500 mm | 2 | Trục Y |
| Thanh trượt 12 x 450 mm | 2 | Trục Z |
| Thanh trượt 12 x 420 mm | (1) | (Trục Z phía sau cho ULT-FRAME) [cắt theo kích thước] |
| Trục vít T8/8 x 400 mm | 3 | Trục Z |
| DIN rail 500 mm | 2 | (cắt thành 42 cm) [thép rất chắc] |
| DIN rail 300 mm | 1 | [thép rất chắc] |
Lưu ý về khuôn khoan cho bản remix frame_20_extrusion_drill_guide_bottom_cr10_cr10s Các chi tiết này dành cho thanh nhôm A nằm ở bên cạnh của frame_bottom_front_body
NHẬT KÝ THAY ĐỔI (CHANGELOG):
2026.04.05 - Cột mốc: tất cả các bộ phận không thuộc phần vỏ máy đã được tải lên. Đã thêm các bộ phận:
KHUNG - ĐÁY frame_bottom_front_left_body_cr10_cr10s frame_bottom_front_left_cap_cr10_cr10s frame_bottom_front_right_body_cr10_cr10s frame_bottom_front_right_cap_cr10_cr10s frame_bottom_front_rod_lock_cr10_cr10s frame_bottom_rear_body_cap_cr10s frame_20_extrusion_drill_guide_bottom_cr10_cr10s
2026.04.05 - Thêm hình ảnh phân loại thanh nhôm và bảng vào phần mô tả, cập nhật thêm bảng danh sách vật liệu.
2026.04.03 - Đăng tải phiên bản 1.2 ban đầu chưa hoàn thiện. Thiếu các bộ phận:
KHUNG - ĐÁY frame_bottom_front_left_body_cr10_cr10s frame_bottom_front_left_cap_cr10_cr10s frame_bottom_front_right_body_cr10_cr10s frame_bottom_front_right_cap_cr10_cr10s frame_bottom_front_rod_lock_cr10_cr10s frame_bottom_rear_body_cap_cr10s
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
Tìm hiểu thêm về giấy phép này tại http://creativecommons.org/licenses/by-nc-sa/4.0/
File mô hình
frame_bottom_front_left_body_cr10_cr10s.stl
frame_bottom_front_left_cap_cr10_cr10s.stl
frame_bottom_front_right_body_cr10_cr10s.stl
frame_bottom_front_right_cap_cr10_cr10s.stl
frame_bottom_front_rod_lock_cr10_cr10s.stl
frame_bottom_front_skirt_left_cr10_cr10s.stl
frame_bottom_front_skirt_right_cr10_cr10s.stl
frame_bottom_rear_left_body_cr10_cr10s.stl
frame_bottom_rear_right_body_cr10_cr10s.stl
frame_bottom_rear_body_cap_cr10.stl
frame_bottom_rear_body_cap_cr10s.stl
frame_bottom_rear_left_vertical1_cr10_cr10s.stl
frame_bottom_rear_left_vertical2_cr10_cr10s.stl
frame_bottom_rear_right_vertical1_cr10_cr10s.stl
frame_bottom_rear_right_vertical2_cr10_cr10s.stl
frame_bottom_fix_left_cr10_cr10s.stl
frame_bottom_fix_right_cr10_cr10s.stl
frame_20_extrusion_drill_guide_bottom_cr10_cr10s.stl
frame_bottom_front_left_body_cr10_cr10s.step
frame_bottom_front_left_cap_cr10_cr10s.step
frame_bottom_front_right_body_cr10_cr10s.step
frame_bottom_front_right_cap_cr10_cr10s.step
frame_bottom_front_rod_lock_cr10_cr10s.step
frame_bottom_front_skirt_left_cr10_cr10s.step
frame_bottom_front_skirt_right_cr10_cr10s.step
frame_bottom_rear_left_body_cr10_cr10s.step
frame_bottom_rear_right_body_cr10_cr10s.step
frame_bottom_rear_body_cap_cr10.step
frame_bottom_rear_body_cap_cr10s.step
frame_bottom_rear_left_vertical1_cr10_cr10s.step
frame_bottom_rear_left_vertical2_cr10_cr10s.step
frame_bottom_rear_right_vertical1_cr10_cr10s.step
frame_bottom_rear_right_vertical2_cr10_cr10s.step
frame_bottom_fix_left_cr10_cr10s.step
frame_bottom_fix_right_cr10_cr10s.step
frame_20_extrusion_drill_guide_bottom_cr10_cr10s.step
bed_arm_left_flexi_cr10_cr10s.stl
bed_arm_right_flexi_cr10_cr10s.stl
bed_arm_rear_flexi_triple_cr10_cr10s.stl
bed_carriage_stock_drill_left_cr10_cr10s.stl
bed_carriage_stock_drill_right_cr10_cr10s.stl
bed_carriage_stock_drill_rear_cr10_cr10s.stl
bed_arm_left_flexi_cr10_cr10s.step
bed_arm_right_flexi_cr10_cr10s.step
bed_arm_rear_flexi_triple_cr10_cr10s.step
bed_carriage_stock_drill_left_cr10_cr10s.step
bed_carriage_stock_drill_right_cr10_cr10s.step
bed_carriage_stock_drill_rear_cr10_cr10s.step
electronics_panel_upper_left_cr10_cr10s.stl
electronics_panel_lower_left_cr10_cr10s.stl
electronics_panel_upper_right_cr10_cr10s.stl
electronics_panel_lower_right_cr10_cr10s.stl
electronics_panel_glue_strip_upper_cr10_cr10s.stl
electronics_panel_glue_strip_lower_cr10_cr10s.stl
electronics_panel_glue_strip_middle_cr10_cr10s.stl
lectronics_top_B_triple_cr10_cr10s.stl
electronics_top_A_cr10_cr10s.stl
electronics_vent_B_upper_cr10_cr10s.stl
electronics_vent_B_lower_cr10_cr10s.stl
electronics_vent_A_upper_cr10_cr10s.stl
electronics_vent_A_lower_cr10_cr10s.stl
electronics_vent_bottom_left_cr10_cr10s.stl
electronics_vent_bottom_right_cr10_cr10s.stl
electronics_power_switch_front_alt_cr10_cr10s.stl
electronics_power_switch_backer_alt_cr10_cr10s.stl
electronics_power_switch_front_oem_cr10_cr10s.stl
electronics_power_switch_backer_oem_cr10_cr10s.stl
electronics_panel_upper_left_cr10_cr10s.step
electronics_panel_lower_left_cr10_cr10s.step
electronics_panel_upper_right_cr10_cr10s.step
electronics_panel_lower_right_cr10_cr10s.step
electronics_panel_glue_strip_upper_cr10_cr10s.step
electronics_panel_glue_strip_lower_cr10_cr10s.step
electronics_panel_glue_strip_middle_cr10_cr10s.step
lectronics_top_B_triple_cr10_cr10s.step
electronics_top_A_cr10_cr10s.step
electronics_vent_B_upper_cr10_cr10s.step
electronics_vent_B_lower_cr10_cr10s.step
electronics_vent_A_upper_cr10_cr10s.step
electronics_vent_A_lower_cr10_cr10s.step
electronics_vent_bottom_left_cr10_cr10s.step
electronics_vent_bottom_right_cr10_cr10s.step
electronics_power_switch_front_alt_cr10_cr10s.step
electronics_power_switch_backer_alt_cr10_cr10s.step
electronics_power_switch_front_oem_cr10_cr10s.step
electronics_power_switch_backer_oem_cr10_cr10s.step
electronics_panel_upper_left_dual_color_cr10_cr10s.stl
electronics_panel_upper_right_dual_color_cr10_cr10s.stl
electronics_panel_lower_left_dual_color_cr10_cr10s.stl
electronics_panel_lower_right_dual_color_cr10_cr10s.stl
electronics_panel_upper_left_dual_color_cr10_cr10s.step
electronics_panel_upper_right_dual_color_cr10_cr10s.step
electronics_panel_lower_left_dual_color_cr10_cr10s.step
electronics_panel_lower_right_dual_color_cr10_cr10s.step
electronics_panel_cr10_cr10s.dxf
