Mô hình dummy Heltec V3 chuẩn xác để thiết kế case Meshtastic

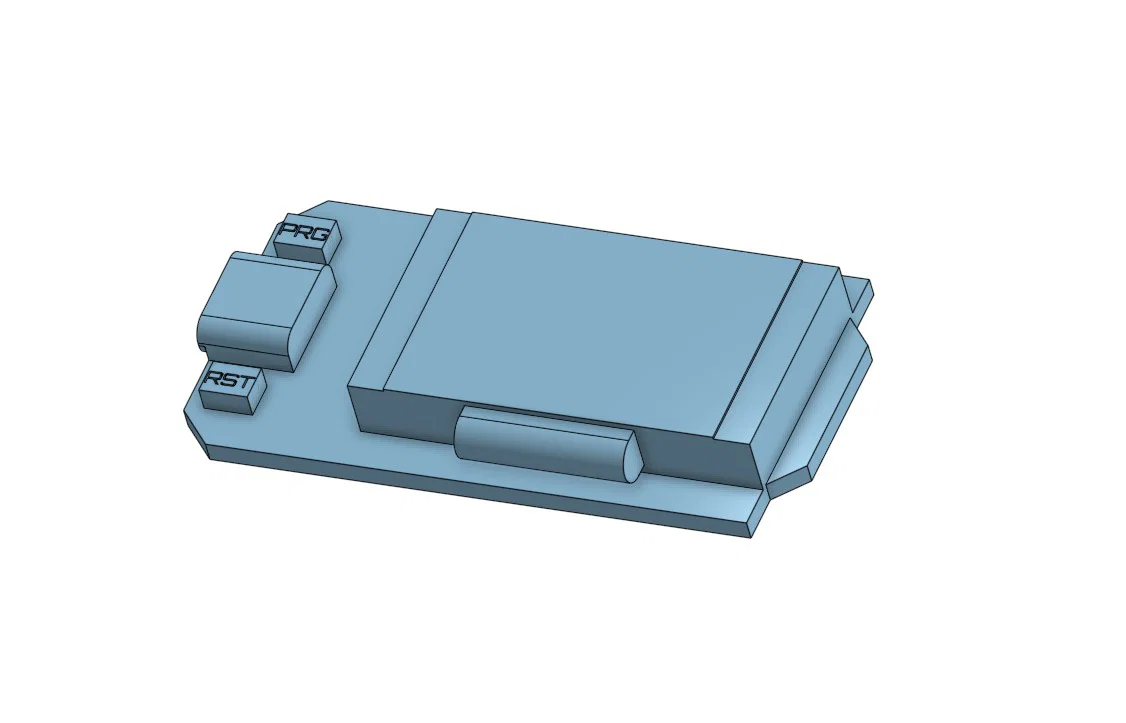

Mô hình giả lập (dummy) cho bo mạch Heltec V3 ESP32 LoRa

Nếu bạn là một người đam mê công nghệ, đặc biệt là trong lĩnh vực Meshtastic hoặc các dự án lưới IoT, chắc chắn bạn sẽ cần đến mô hình giả lập (dummy model) của bo mạch Heltec V3 ESP32 LoRa này. Đây là một file thiết kế 3D cực kỳ quan trọng, đóng vai trò như một khuôn mẫu chính xác về kích thước và hình dáng của bo mạch thật. Thay vì cứ phải tháo lắp linh kiện điện tử thật vào trong vỏ case mỗi khi đo đạc, bạn chỉ cần in mô hình nhựa này ra là có thể thoải mái thiết kế, căn chỉnh vị trí ốc vít và các cổng kết nối mà không sợ làm hỏng board mạch đắt tiền.

Sản phẩm này được tạo ra nhằm mục đích hỗ trợ cộng đồng làm các loại vỏ bảo vệ (case) cho thiết bị Meshcore hoặc các dự án radio, rescue ngoài trời. Nhờ có kích thước chuẩn xác từng milimet, bạn có thể tự tin thiết kế những chiếc hộp đựng vừa vặn hoàn hảo, đảm bảo các cổng USB, nút bấm RST và PRG luôn ở đúng vị trí để dễ dàng thao tác. Điều này giúp rút ngắn đáng kể thời gian thử nghiệm, giúp việc sáng tạo các thiết bị liên lạc riêng của bạn trở nên chuyên nghiệp và nhanh chóng hơn bao giờ hết.

Những lợi ích và lưu ý quan trọng khi sử dụng mô hình này:

• Độ chính xác cao: Mô hình giả lập tái tạo đầy đủ các vị trí cổng USB và nút bấm vật lý trên Heltec V3, giúp bạn đo đạc lỗ khoét trên case một cách chuẩn xác nhất.
• Tiết kiệm thời gian và rủi ro: Tránh việc phải sử dụng board mạch thật để thử nghiệm lắp ráp, giảm thiểu rủi ro va chạm hoặc tĩnh điện làm hỏng thiết bị điện tử nhạy cảm.
• Tips in 3D: Bạn nên in mô hình này bằng chất liệu PLA hoặc PETG với độ phân giải cao (layer height khoảng 0.12mm - 0.2mm) để đảm bảo các chi tiết nhỏ như nút bấm hiển thị rõ ràng, giúp việc đo đạc đạt độ chính xác tối đa.
• Tối ưu cho thiết kế: Mô hình này cực kỳ hữu ích khi bạn sử dụng các phần mềm CAD như Fusion 360 hoặc Tinkercad để vẽ vỏ hộp. Bạn chỉ cần import file STL này vào, đặt bo mạch giả lập ở giữa và xây dựng vỏ bao quanh.
• Lưu ý sử dụng: Hãy kiểm tra kỹ dung sai (tolerance) của máy in trước khi in vỏ case thực tế để đảm bảo bo mạch có thể trượt vào bên trong một cách thoải mái nhất.
• Đa dụng: Không chỉ dùng cho dự án Meshtastic, mô hình còn hỗ trợ tốt cho bất kỳ dự án nào sử dụng nền tảng Heltec V3 làm trung tâm điều khiển.

Hy vọng rằng mô hình dummy Heltec V3 này sẽ là trợ thủ đắc lực giúp bạn tạo ra những bộ vỏ case tuyệt vời, bền bỉ cho các thiết bị thông minh của mình.
