Thanh nhấn bàn phím C128 (C128 keyboard plungers)

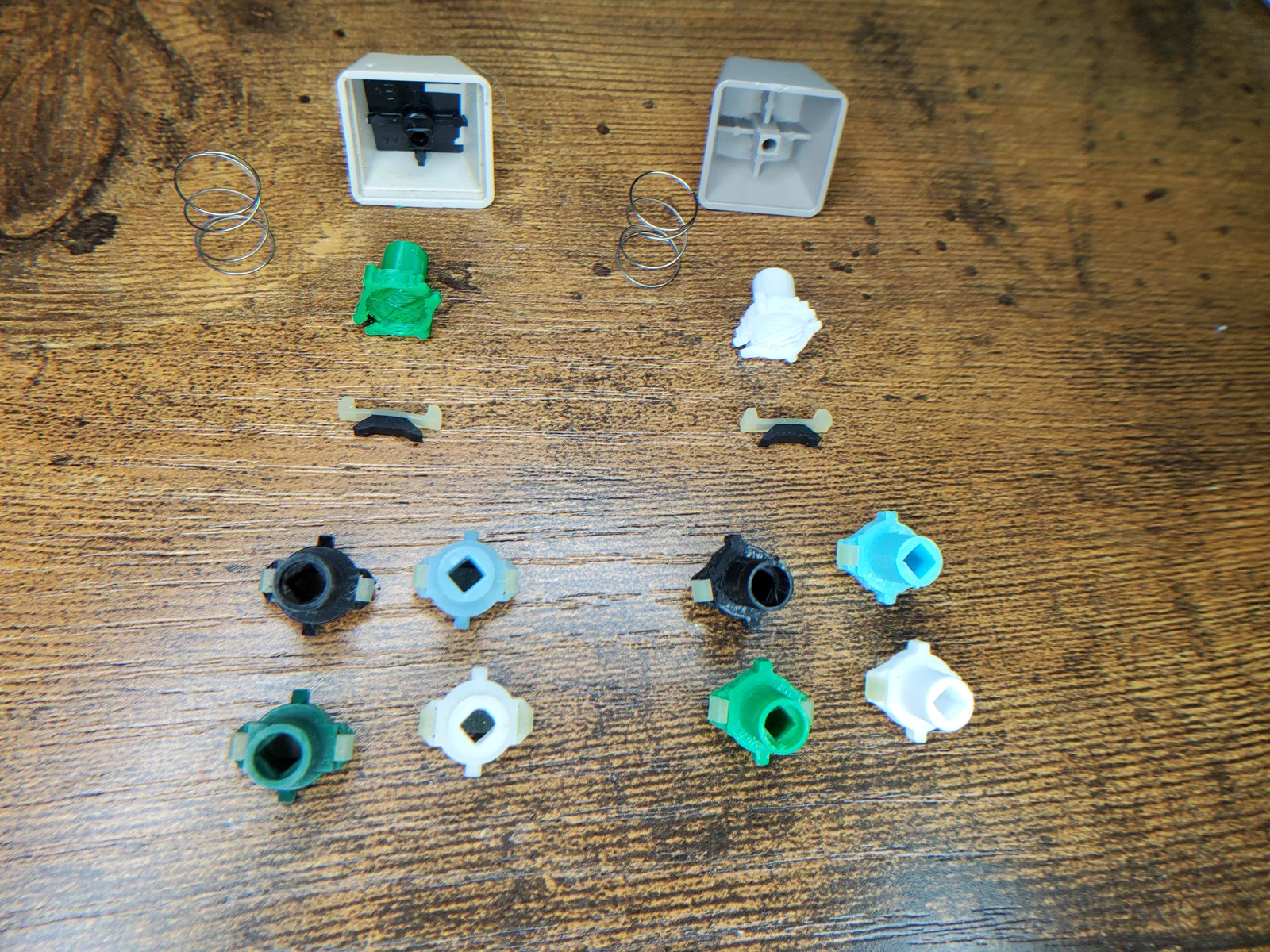

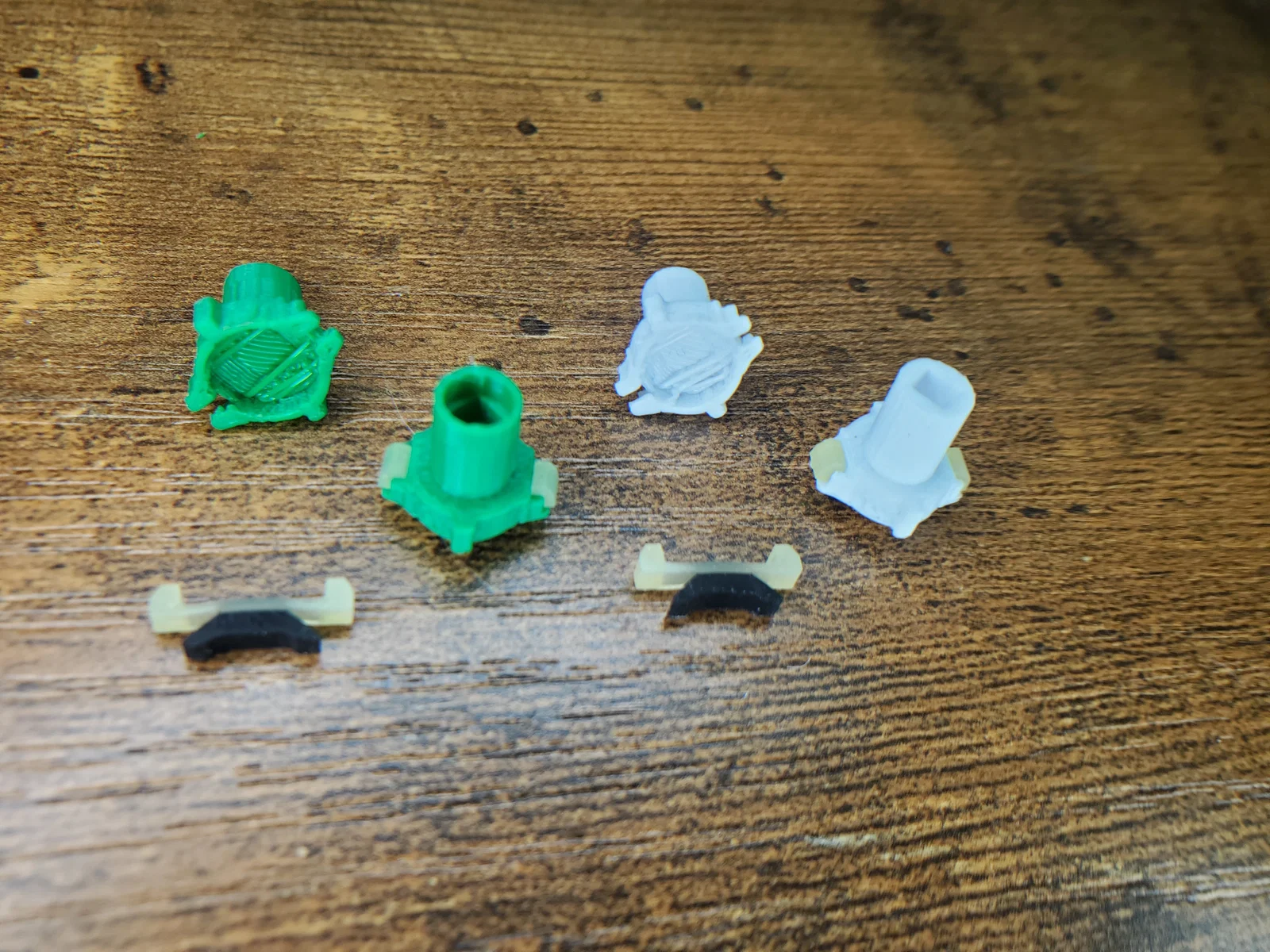

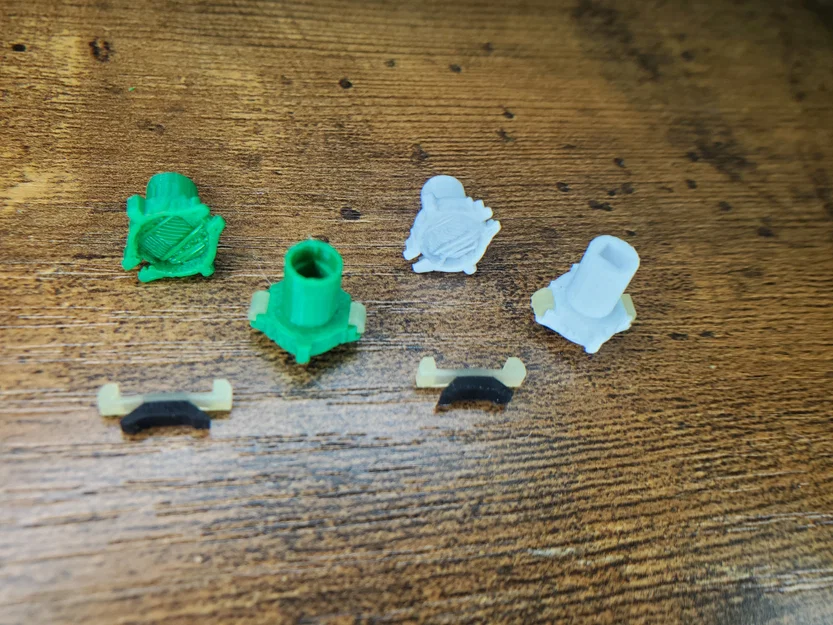

Mình cần một số lượng lớn thanh nhấn (plunger) để sửa lại chiếc bàn phím Commodore 128 “phẳng” cũ, nên đã đi tìm các mẫu phù hợp. Hóa ra có ít nhất HAI biến thể của cụm bàn phím C128 “phẳng”. Trong quá trình tìm kiếm, mình thấy hai dự án này: và https://www.thingiverse.com/thing:5173434. Tuy nhiên, cả hai đều có vài vấn đề nhỏ khi in và độ phân giải chưa cao lắm. Hơn nữa, mình không chắc loại nào dùng cho loại nào. Vì mình có cả hai phiên bản bàn phím, nên mình quyết định tháo tung cả hai ra và tự thiết kế lại! Một biến thể có thanh nhấn màu trắng cho hàng phím trên cùng và màu xanh lá với thiết kế hơi khác cho các phím còn lại. Trên bàn phím của mình không có dấu hiệu nhận biết nào ở mặt sau, nhưng ở mặt trên/bên trong PCB có ghi “Mitsumi C-128 56 3090”. Biến thể kia có thanh nhấn màu xanh dương với phần thân dài hơn một chút cho hàng trên cùng, và thanh màu đen, dài hơn cho các phím còn lại. Một dấu hiệu nhận biết là phần nhỏ PCB bị khuyết ở các góc trước. Ngoài ra còn có vài tụ gốm ở mặt sau gần khu vực phím số. Trên mặt trên PCB có ghi “Mitsumi C-128F 56 7565” gần lỗ khóa Caps-lock và “TW-15 94HB” gần khu vực phím số. Theo mình thấy, cần ghép cặp xanh dương với đen, và xanh lá với trắng, nếu không các phím sẽ có độ cao khác nhau. Bạn sẽ cần tháo phần cao su dẫn điện từ các thanh nhấn cũ. Hãy dùng nhíp xoay nhẹ nhàng vì chúng đã hơn 30 năm tuổi rồi. Dùng chiều cao lớp in 0.1 mm, chiều rộng đường biên 0.4 mm và bật chế độ “thin wall” hoặc “single wall” trong phần mềm cắt lớp (slicer). Bạn cần khả năng in bắc cầu (bridging) tốt, căn chỉnh lớp đầu tiên/Z offset chuẩn, và quan trọng nhất là flow và vị trí chính xác vì đây là các bộ phận đòi hỏi độ chính xác cao. Dùng nozzle 0.4 mm hoặc nhỏ hơn, không cần hỗ trợ (supports). Nhựa sử dụng: Atomic PETG màu đen, trắng, xanh lá và xanh dương nhạt. Lưu ý: Các thanh nhấn này được thiết kế để lắp khá khít. Nếu bạn thấy không thể nhấn keycap vào, hãy kiểm tra xem có bị đùn nhựa quá mức không và kiểm tra xem chân dưới của keycap có bị hỏng không. Về các thông tin nhận biết, mình chỉ phỏng đoán nên không đảm bảo chính xác cho mọi bàn phím. Nếu nghi ngờ, hãy dựa vào màu sắc của thanh nhấn. Lời cảm ơn: Mình không coi dự án này là bản sao của các dự án trên vì mình đã vẽ lại từ đầu, dù có tham khảo một vài phép đo và vị trí từ các mẫu đó. Dù sao thì, bạn có thể gọi đây là dự án “lấy cảm hứng” từ hai mẫu đó.
