Khay Hình Bầu Dục Xếp Chồng V1 (Oval Nesting Tray V1)

Mục đích thiết kế:

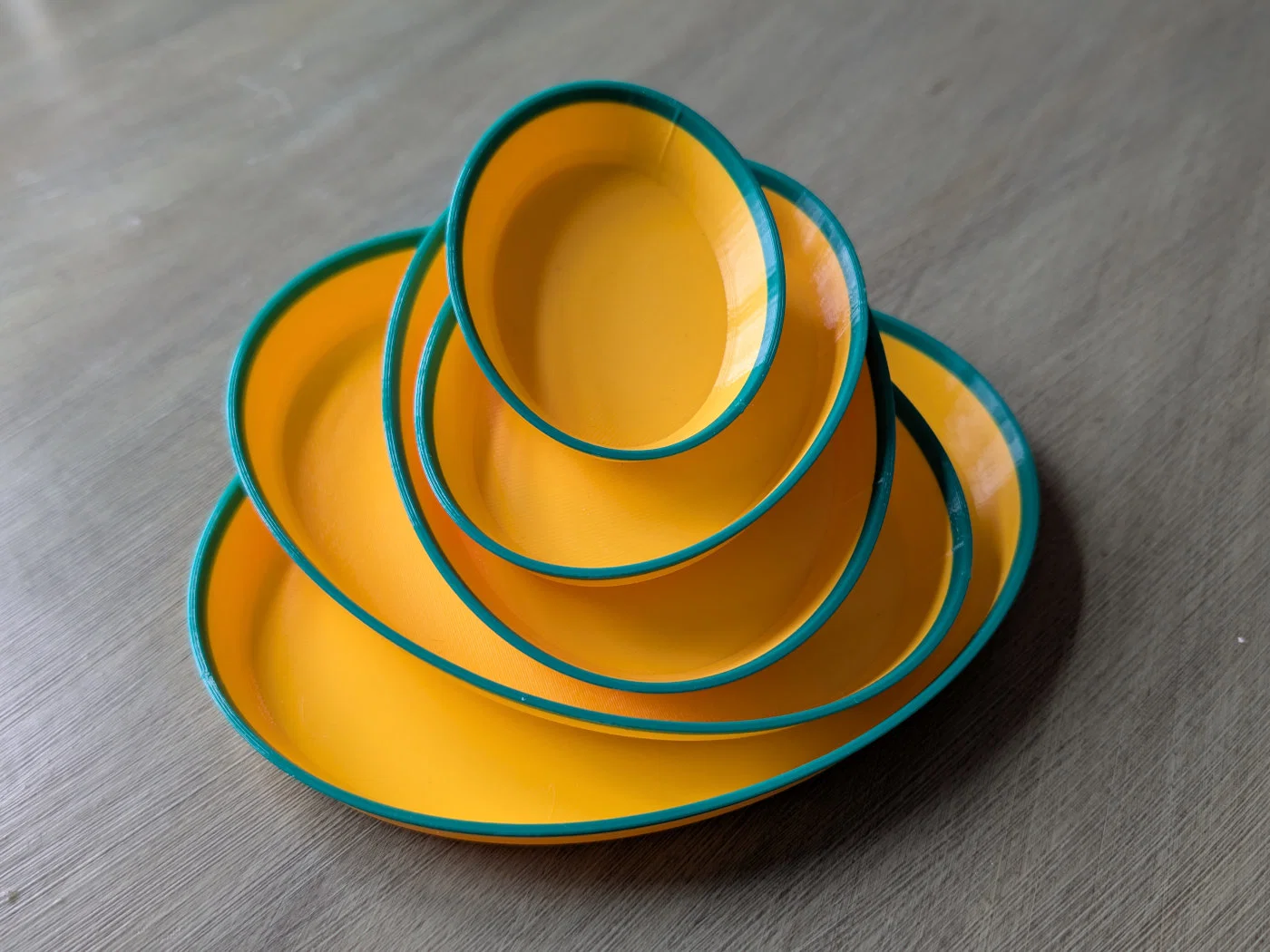

Tôi đã xem qua rất nhiều mẫu khay trên mạng, nhưng rất khó tìm được bộ nào vừa có vẻ ngoài "tự nhiên" (organic) để bày phòng khách, mà lại vẫn đủ chắc chắn để dùng trong xưởng. Tôi tạo ra các khay này vì cần một hệ thống giải quyết được hai vấn đề: lồng các khay kích thước khác nhau vào trong nhau để tiết kiệm diện tích, và chồng các khay cùng kích thước lên nhau khi đang dở công việc.

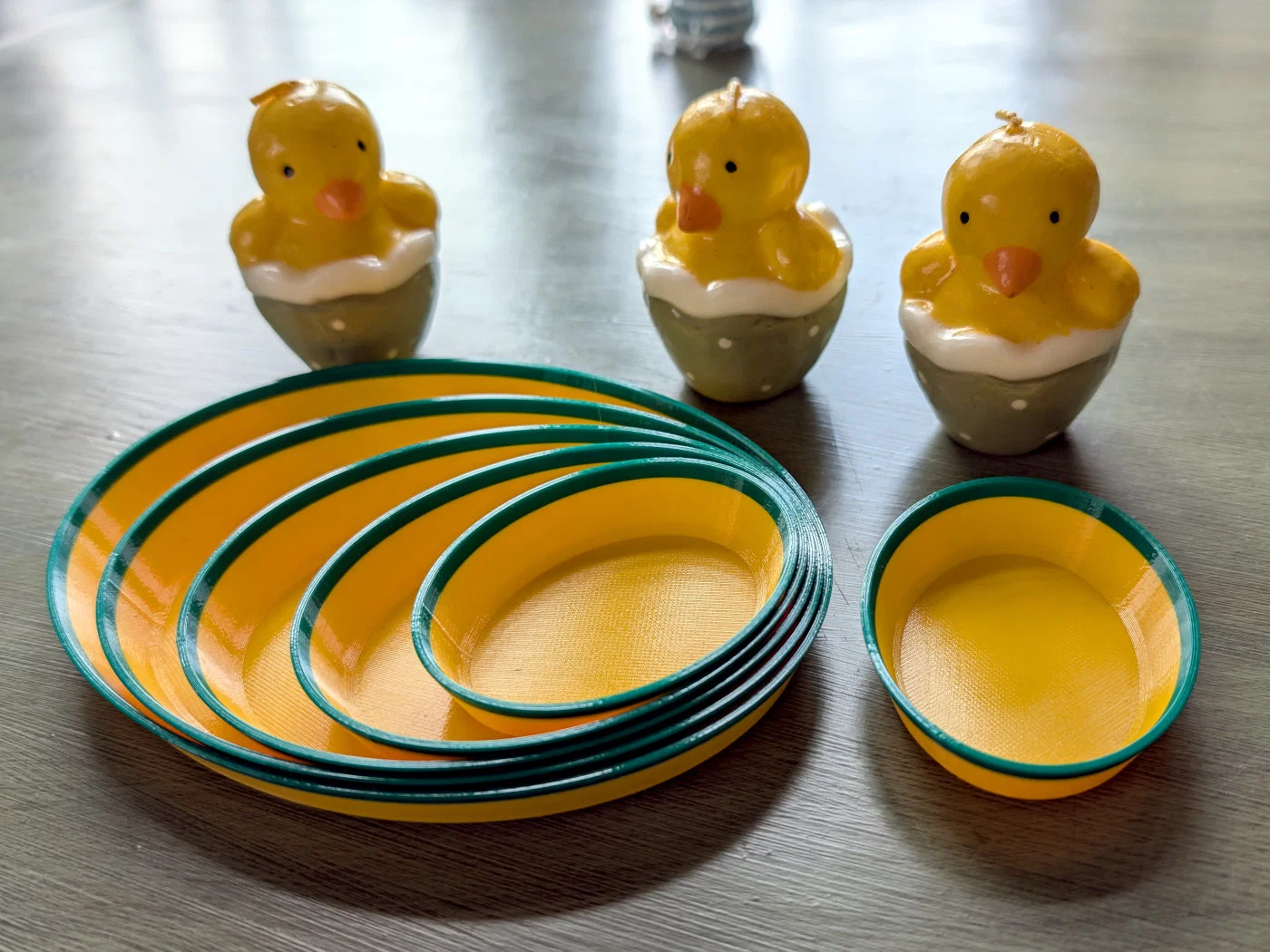

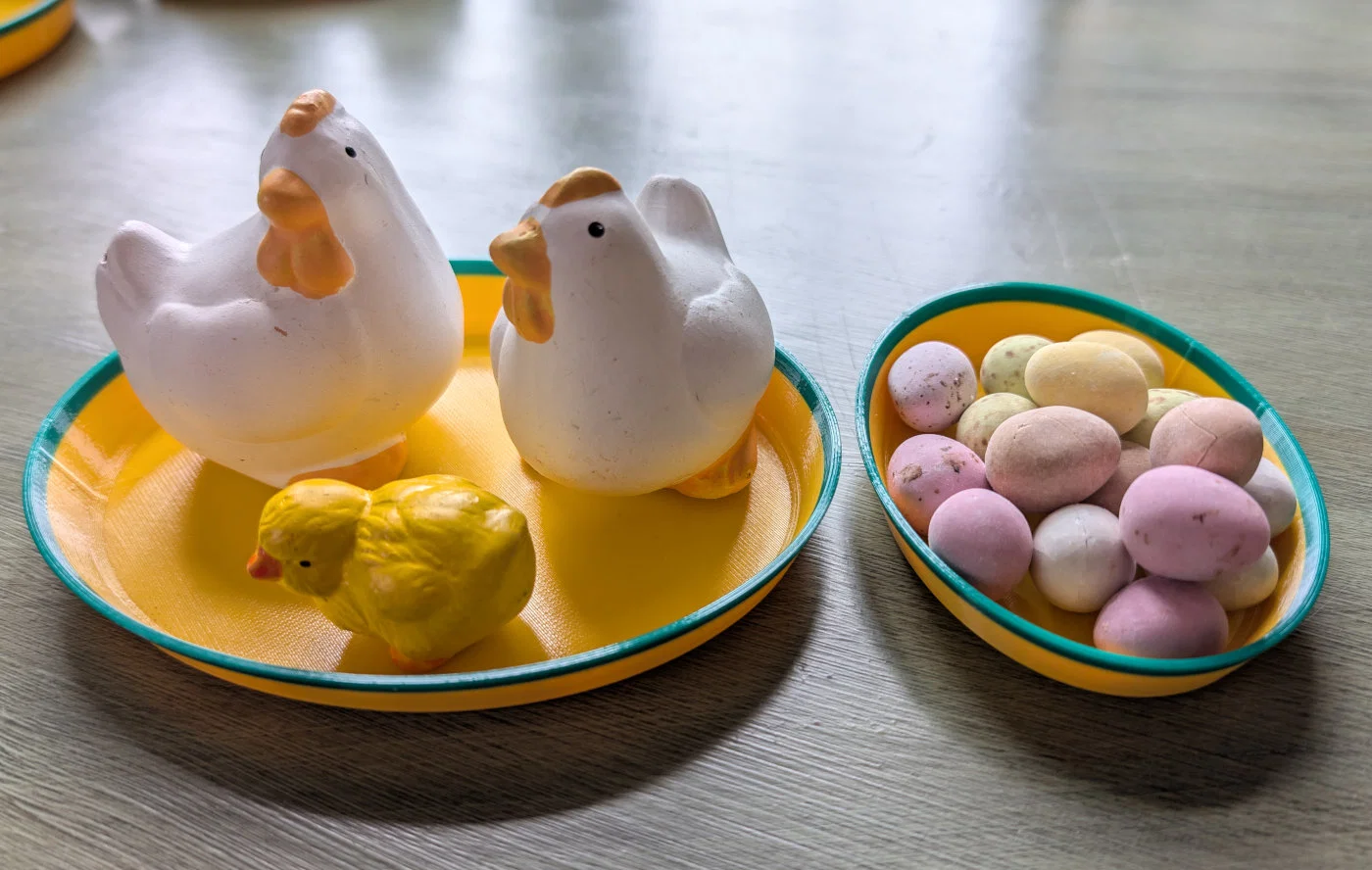

Trong hình ảnh minh họa, tôi dùng khay để đựng đồ trang trí Lễ Phục sinh (in hai màu, xem hướng dẫn in bên dưới), nhưng bạn hoàn toàn có thể dùng chúng để đựng các linh kiện nhỏ như ốc vít, hạt cườm, v.v.

Chi tiết kỹ thuật:

• Kích thước: Bộ sản phẩm gồm sáu cỡ: 60, 80, 100, 120, 140 và 160mm. Tất cả đều cao 15mm.
• Logic kích thước: Kích thước được tính theo phần đáy. Vì các cạnh được vát nghiêng (draft angle), miệng khay phía trên sẽ rộng hơn một chút.
• Nhận diện: Tôi đã khắc số kích thước vào đáy mỗi khay. Việc này giúp bạn đỡ phải đoán mò khi lục lọi trong hộc tủ đầy các món đồ đã in.
• Dung sai: Tôi đã thêm một đường vát 45 độ ở cạnh đáy. Thiết kế này loại bỏ hiệu quả vấn đề "chân voi" (elephant’s foot), đảm bảo các khay chồng khít lên nhau mà không cần bạn phải cân chỉnh lớp đầu tiên quá chuẩn xác.
• CAD: Thiết kế tham số bằng FreeCAD 1.1 trên Linux Mint.

Hướng dẫn in:

Đừng quá lo lắng về cài đặt, tôi đã tối ưu để bạn chỉ cần "cắt lát và in" (slice and go).

• Cấu hình: Layer height tiêu chuẩn 0.20mm với nozzle 0.40mm là hoàn hảo.
• Infill: Bạn không cần thiết lập gì cả. Với thiết lập wall tiêu chuẩn trong PrusaSlicer, thành khay đủ dày để máy tự tạo thành lớp vỏ đặc.
• Chất liệu: Tôi dùng PETG cho các phiên bản trong ảnh vì thích độ bền, nhưng PLA cũng rất ổn cho mục đích trang trí.
• Hiệu ứng hai tông màu: Để có viền nổi bật như ảnh, hãy chèn lệnh đổi màu (M600) tại mốc 12mm. Cách này không chỉ đẹp mà còn giúp bạn dễ nhìn thấy khay hơn trên bàn làm việc bừa bộn.

Mẹo sử dụng:

Đường cong mềm mại không chỉ để đẹp—nó giúp bạn "xúc" các linh kiện điện tử nhỏ hay kim chỉ ra ngoài dễ dàng hơn nhiều so với các loại khay có góc vuông 90 độ.

Nếu bạn thích mẫu này, hãy để lại một lượt thích, một bức ảnh thành phẩm (make) hoặc đánh giá nhé... :-)
