Mini Xiao tactical node - Vỏ đựng cho node Meshtastic nhỏ gọn

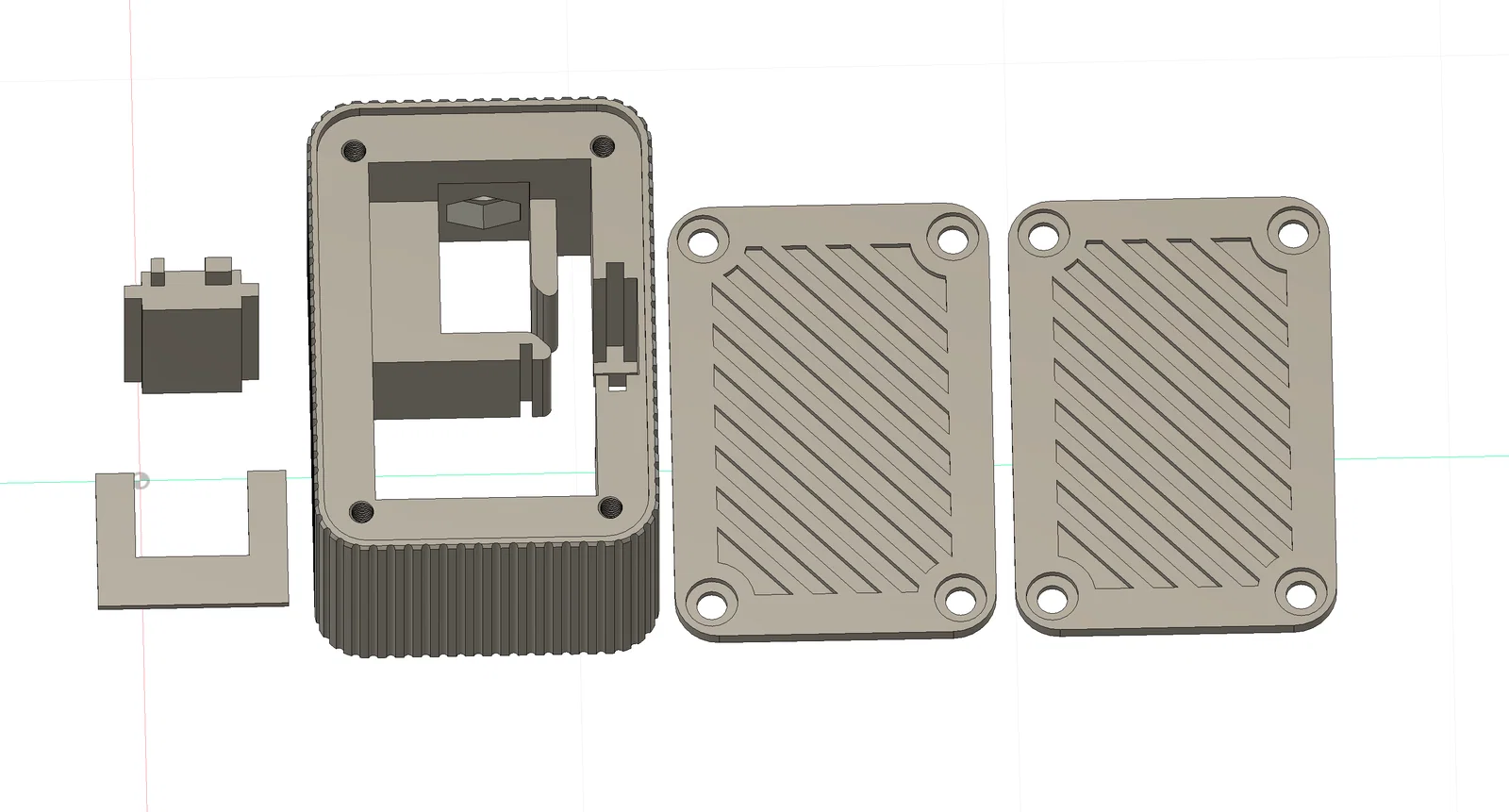

Mô hình vỏ in 3D dành cho node Meshtastic/Meshcore sử dụng Seeed Xiao NRF52840 và WIO SX1262 kit. Hướng dẫn chi tiết các linh kiện cần thiết và cách lắp ráp để hoàn thiện node liên lạc nhỏ gọn của riêng bạn.
31
Lượt Xem
0
Lượt Thích
1
Lượt Tải
Cập Nhật Apr 10, 2026
Mô tả
Những thứ bạn cần chuẩn bị:
- Bộ Seeed Studio Xiao NRF52840 và WIO SX1262 kit
- Đầu nối pin loại này: https://www.aliexpress.com/item/1005003390942788.html
- Công tắc loại này (2MM): https://www.aliexpress.com/item/1005005531658132.html

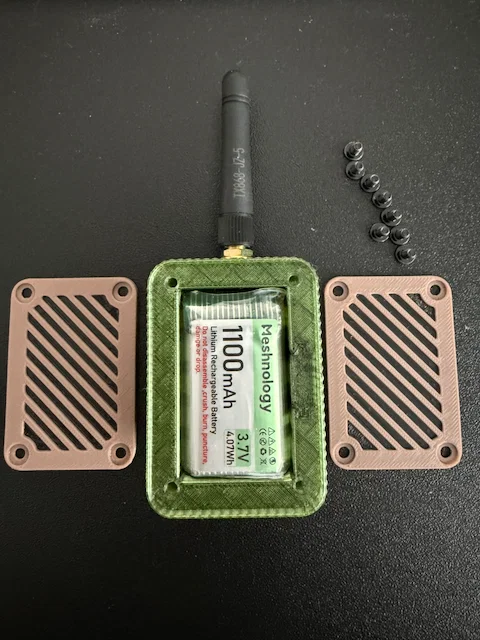

- Pin Lipo LP103454 (mình dùng loại của EEMB, có bán trên Amazon và Aliexpress): https://www.aliexpress.com/item/10000043885157.html
- 8 con ốc vít M3 5mm. Các lỗ khoét được thiết kế rộng 6mm để vừa với đầu ốc.

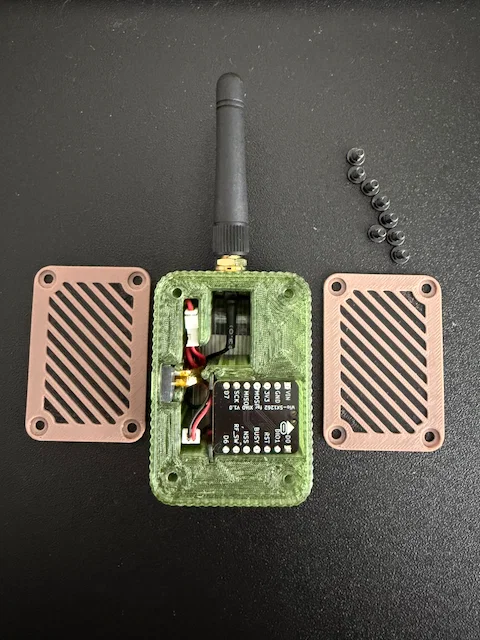

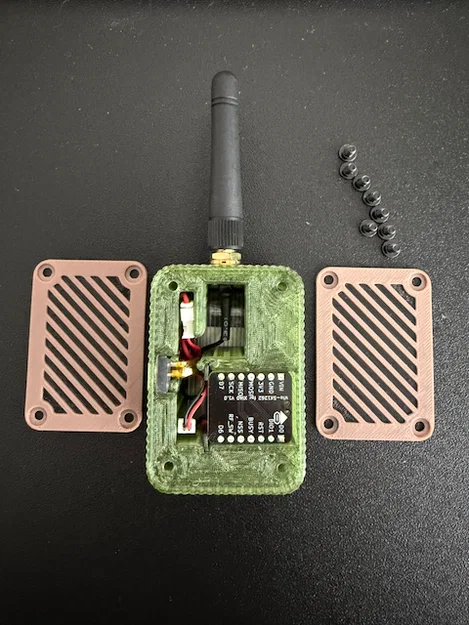

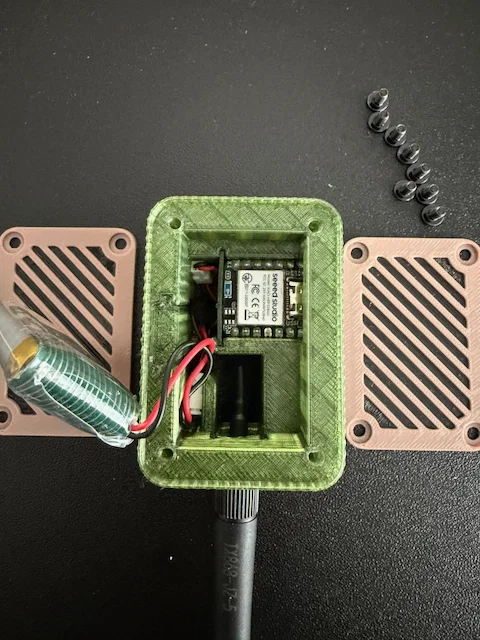

Hàn đầu nối pin cái vào các chân batt + và - ở mặt dưới của bo mạch NRF52840, sau đó hàn các dây của đầu nối pin đực vào cực pin. Hàn các dây dẫn vào công tắc và cắt bỏ hai chân thừa (xem hình để rõ hơn).
