Bộ STL Astrograph MountOne | Sky-Watcher SKYMAX 102 OTA

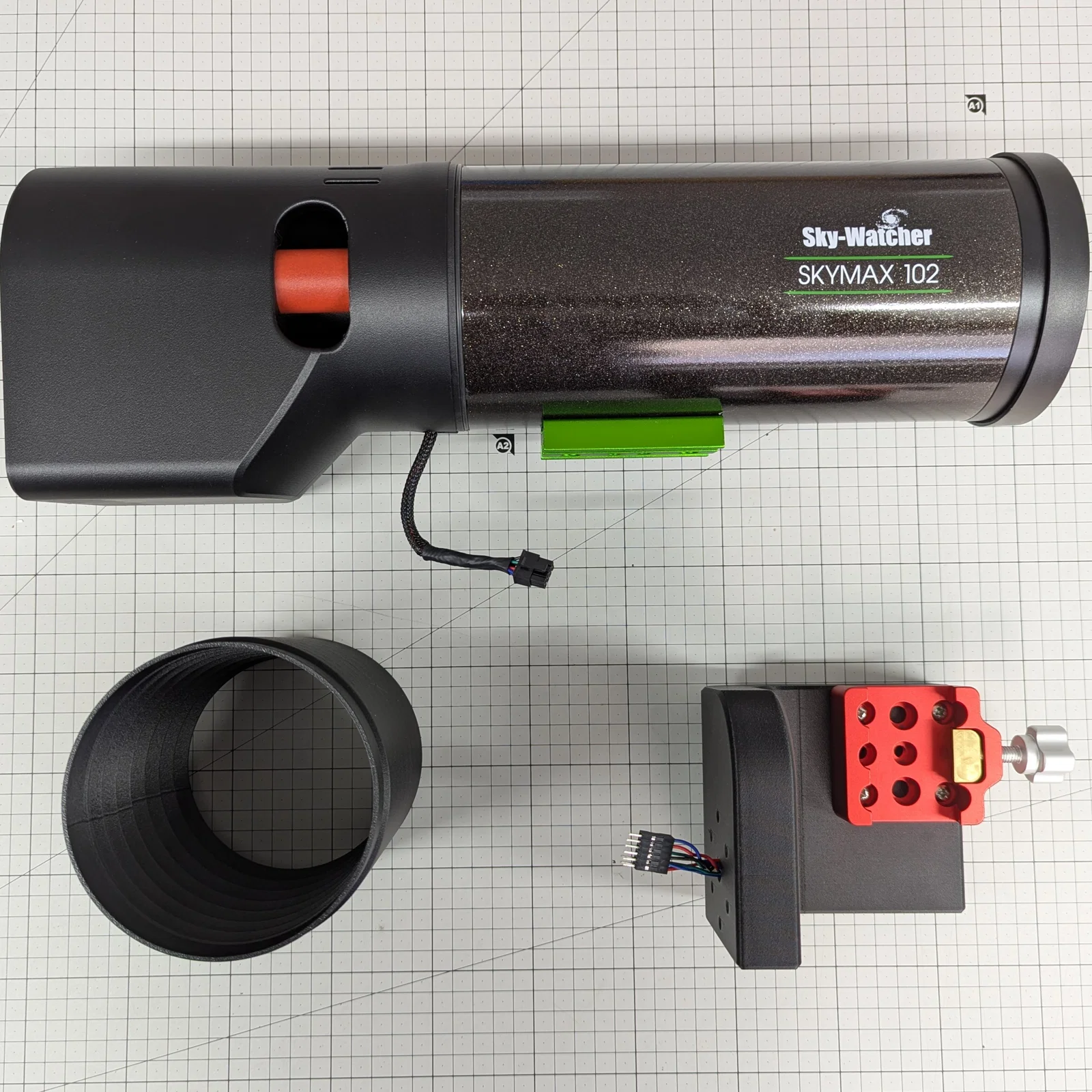

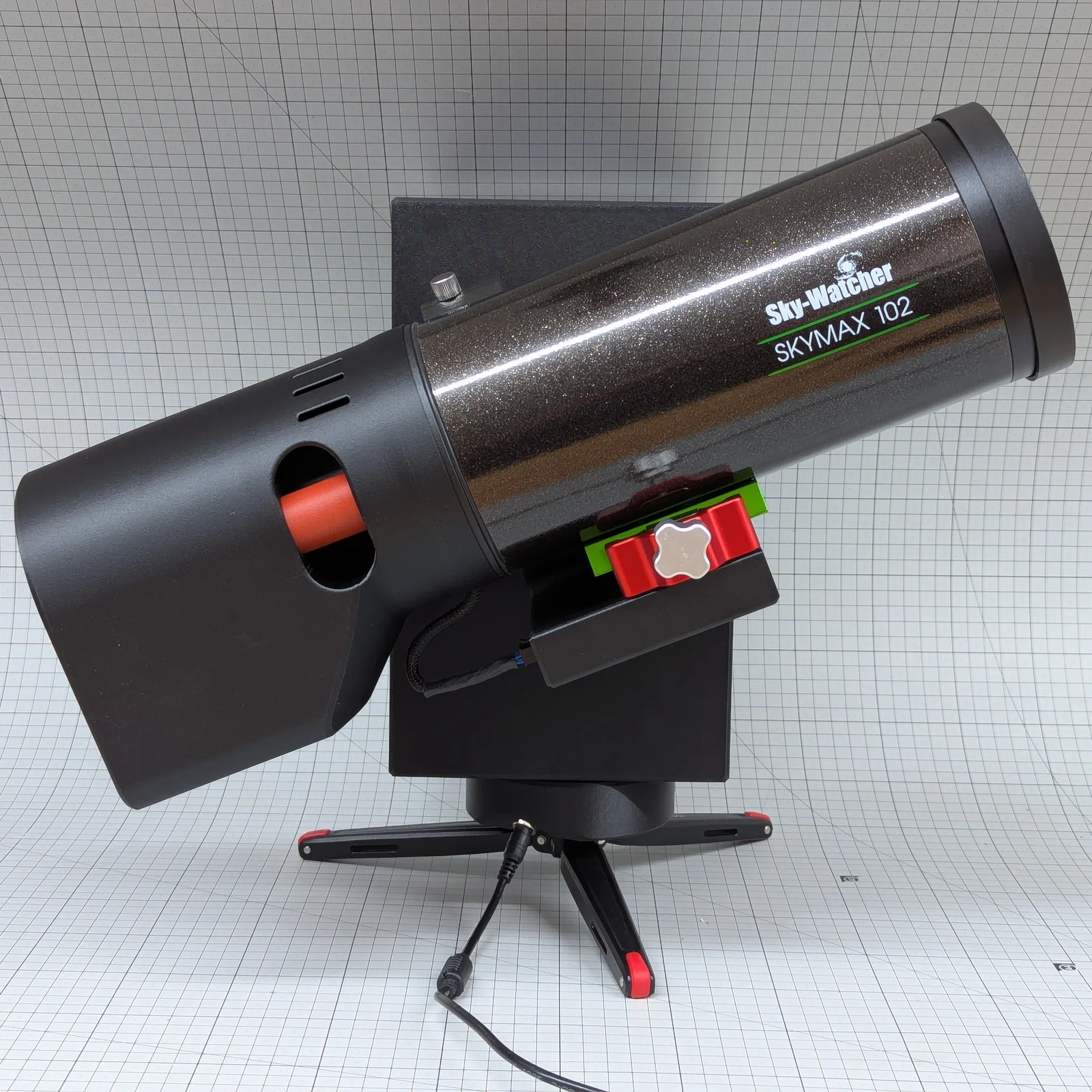

Bộ Astrograph MountOne Sky-Watcher SKYMAX 102 OTA.

Đây là một trong bốn mẫu Astrograph 100MM được thiết kế để sử dụng cùng với Mount kính thiên văn GOTO MountOne.

Xem chi tiết tại Bài đăng trên Blog MountOne.

Bộ STL của Astrograph MountOne 102OTA bao gồm các tệp STL cơ bản và các bản in hiệu chuẩn.

Bộ linh kiện phần cứng 102OTA bao gồm các thành phần sau:

• 1 x Động cơ bước LDO 0.9° & cáp.
• 1 x GPIO Highjacker.
• 2 x Vòng bi 6811-2RS.

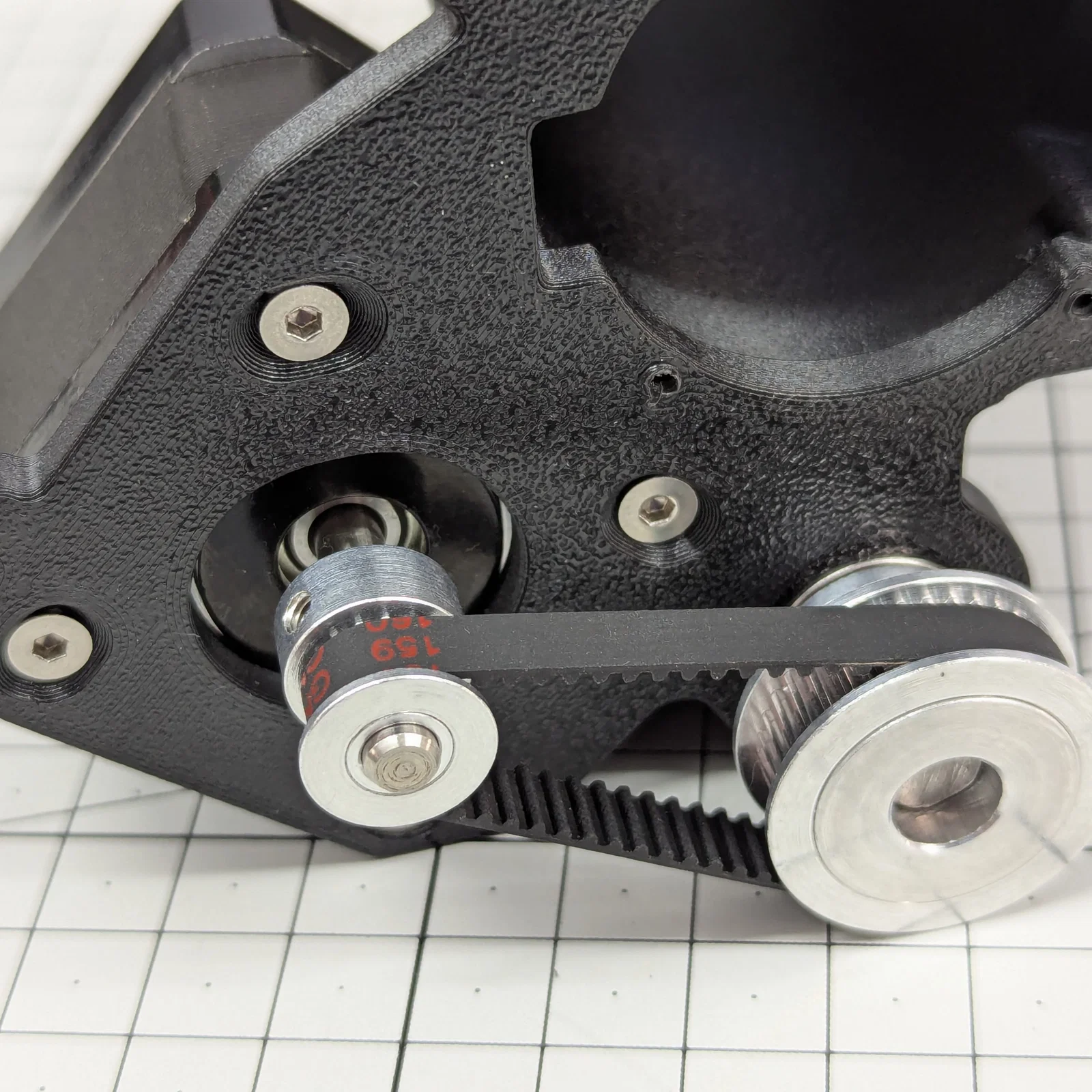

• 1 x Dây đai Gates 2GT 132T dạng vòng.
• 1 x Puly 16T 2GT.
• 1 x Puly 36T 2GT.
• 15 x Vít M5 20mm cho nhựa.
• 4 x Vít M2.5 8mm cho nhựa.
• 4 x Bu lông chìm M3 8mm.
• 4 x Trụ đệm M2.5 15mm.
• 4 x Vít lục giác chìm M2.5 4mm.
• 5 x Vít lục giác chìm M2 6mm.

Bộ linh kiện phần cứng cũng bao gồm Gói CAD 102OTA.

Gói CAD 102OTA chứa toàn bộ tài nguyên kỹ thuật số cho Astrograph MountOne 102OTA:

• Các tệp STEP, bao gồm bộ lắp ráp chính.
• Các tệp STL, bộ đầy đủ với tất cả các kích thước hiệu chuẩn.
• Các tệp F3Z Fusion, bộ lắp ráp tổng thể có thể chỉnh sửa hoàn toàn.
• Các tệp PDF, bảng kê vật liệu (BOM) bao gồm các chi tiết cố định và linh kiện in.

Tài liệu hướng dẫn đầy đủ, bao gồm hướng dẫn in và lắp ráp, đã có sẵn trực tuyến.

Tài liệu MountOne.

Lịch sử phiên bản.

09/04/2026 | Phát hành lần đầu.
