Case gắn Raspberry Pi 5 chuẩn VESA 75 cho màn hình
Đây là mẫu giá đỡ nhỏ gọn gồm hai phần để gắn Raspberry Pi 5 ra phía sau màn hình.
Thiết kế này được thực hiện bằng OpenSCAD và bao gồm:
- tấm đế có vị trí lỗ bắt vít theo chuẩn Raspberry Pi 5
- nắp đậy riêng biệt có khe thông gió
- file nguồn SCAD có thể chỉnh sửa
- file STL để in cho cả hai phần

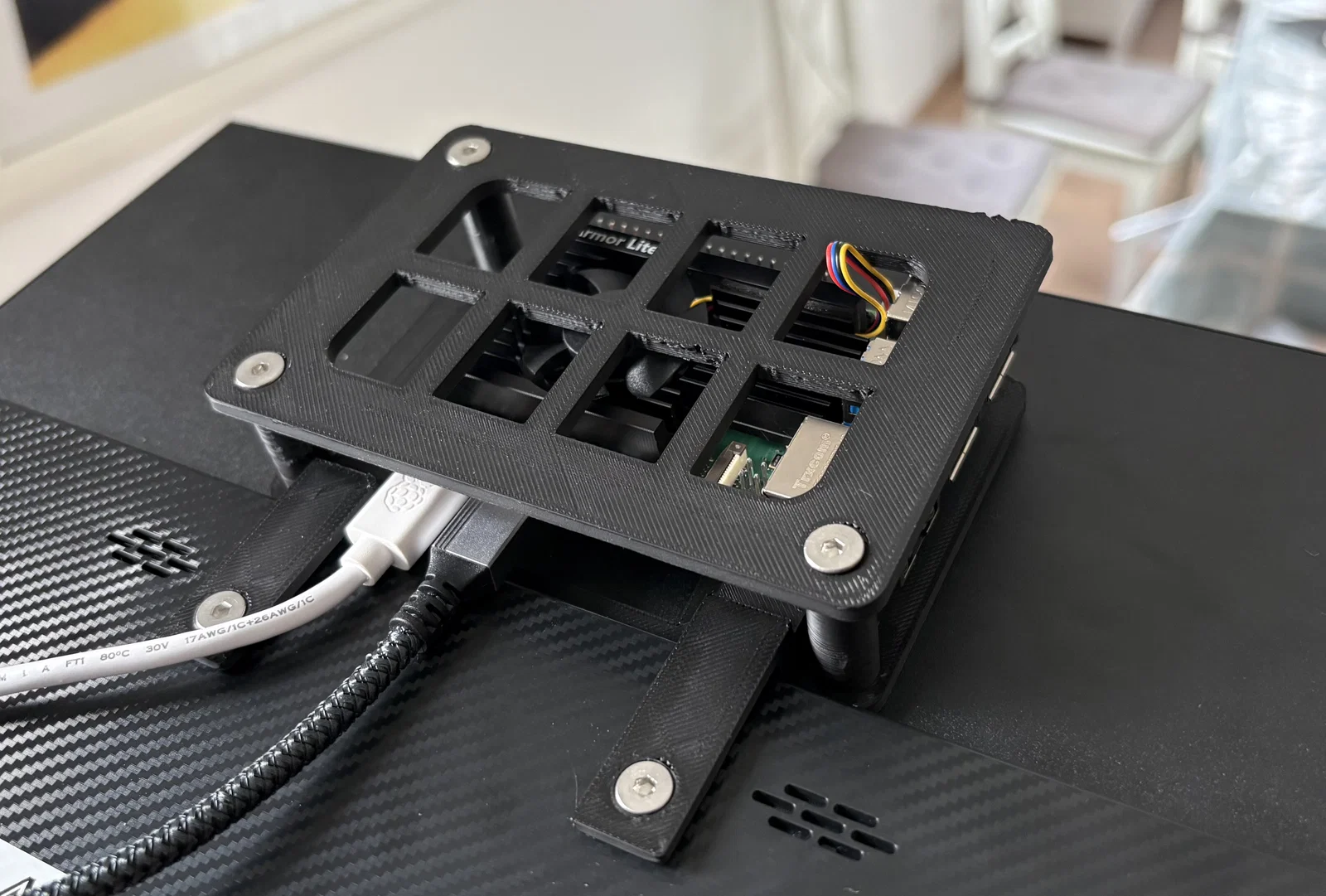

Giá đỡ này được thiết kế cho chuẩn VESA 75 x 75 mm và sử dụng 2 vít VESA trên cùng một hàng. Đây là thiết kế cộng đồng không chính thức nhằm mục đích lắp đặt gọn gàng phía sau màn hình.
Phần cứng cần thiết
- 2 x vít đầu bằng M4 cho mặt VESA
- 3 x vít đầu bằng M4 cho nắp đậy
- 4 x vít M2.5 để gắn Raspberry Pi 5 vào trụ in sẵn
Chiều dài vít gợi ý:
Vít VESA: tùy thuộc vào độ sâu lỗ bắt vít trên màn hình của bạn
Vít nắp đậy: khoảng 12-16 mm
Vít gắn Raspberry Pi: khoảng 6-8 mm
Vui lòng kiểm tra kỹ chiều dài vít so với màn hình và phần cứng của bạn trước khi lắp ráp hoàn thiện.
Lưu ý khi in
Đặt cả hai phần nằm phẳng trên bàn in.
Đầu phun 0.4 mm là ổn.
Chiều cao lớp in 0.2 mm là điểm bắt đầu hợp lý.
Độ phủ (infill) khoảng 20-30% là đủ cho hầu hết các trường hợp.
Kiểm tra bản xem trước trong phần mềm slicer để quyết định xem bạn có cần hỗ trợ (supports) cho máy in và cài đặt của mình hay không.
Các file bao gồm
- File STL phần đế
- File STL phần nắp
- File nguồn OpenSCAD
Lưu ý
Thiết kế dựa trên vị trí lỗ bắt vít của Raspberry Pi 5.
Phần nắp được bắt vít vào các trụ riêng biệt, nên các điểm gắn Pi vẫn được giữ nguyên.
Thiết kế không chính thức, không liên quan đến Raspberry Pi.
Vui lòng sử dụng cụm từ "dành cho Raspberry Pi 5" hoặc "tương thích với Raspberry Pi 5" khi chia sẻ lại.
