Case Jetson Nano phong cách Apple Macintosh 1984 1

8 hình

Dụng Cụ Tiện Ích

Case Jetson Nano phong cách Apple Macintosh 1984

Tác giả ChrisVaisnor_613480

Lượt coi
56

File 10 1,5 MB

  • Top_Plate_1775553996.stepSTEP · 47 KB
  • Bottom_Plate_1775553997.stepSTEP · 140,5 KB
  • Rear_Walls_1775553997.stepSTEP · 585,1 KB
  • Front_Panel_-_Upper_1775553999.stepSTEP · 303,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#290301
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Thấy dạo này mọi người chuộng dùng mấy con này để chạy các agent như OpenClaw, nên mình nghĩ build cái case này sẽ vui lắm đây.

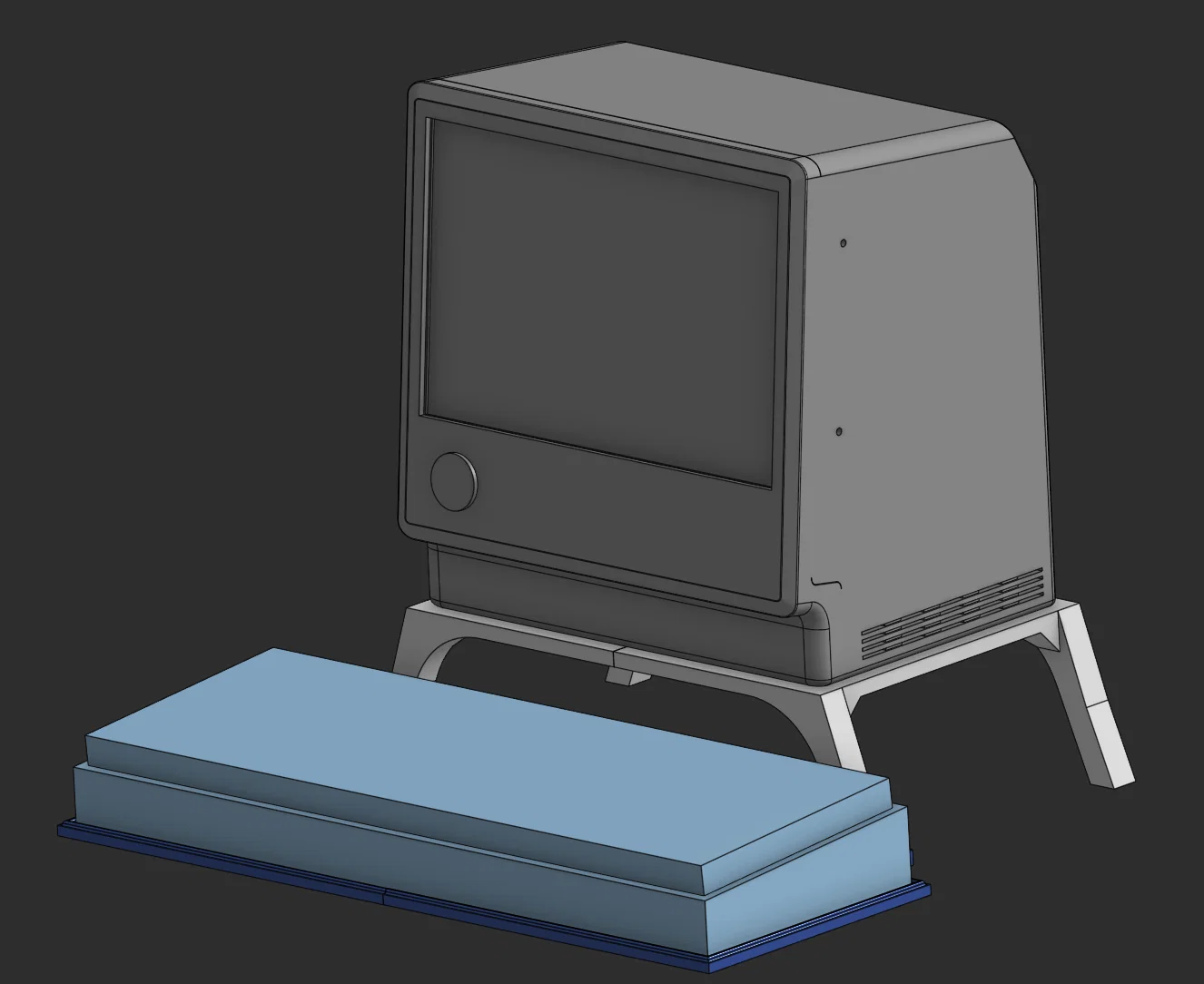

File thiết kế gốc nằm trên OnShape nếu bạn muốn copy về tự chỉnh sửa nhé:

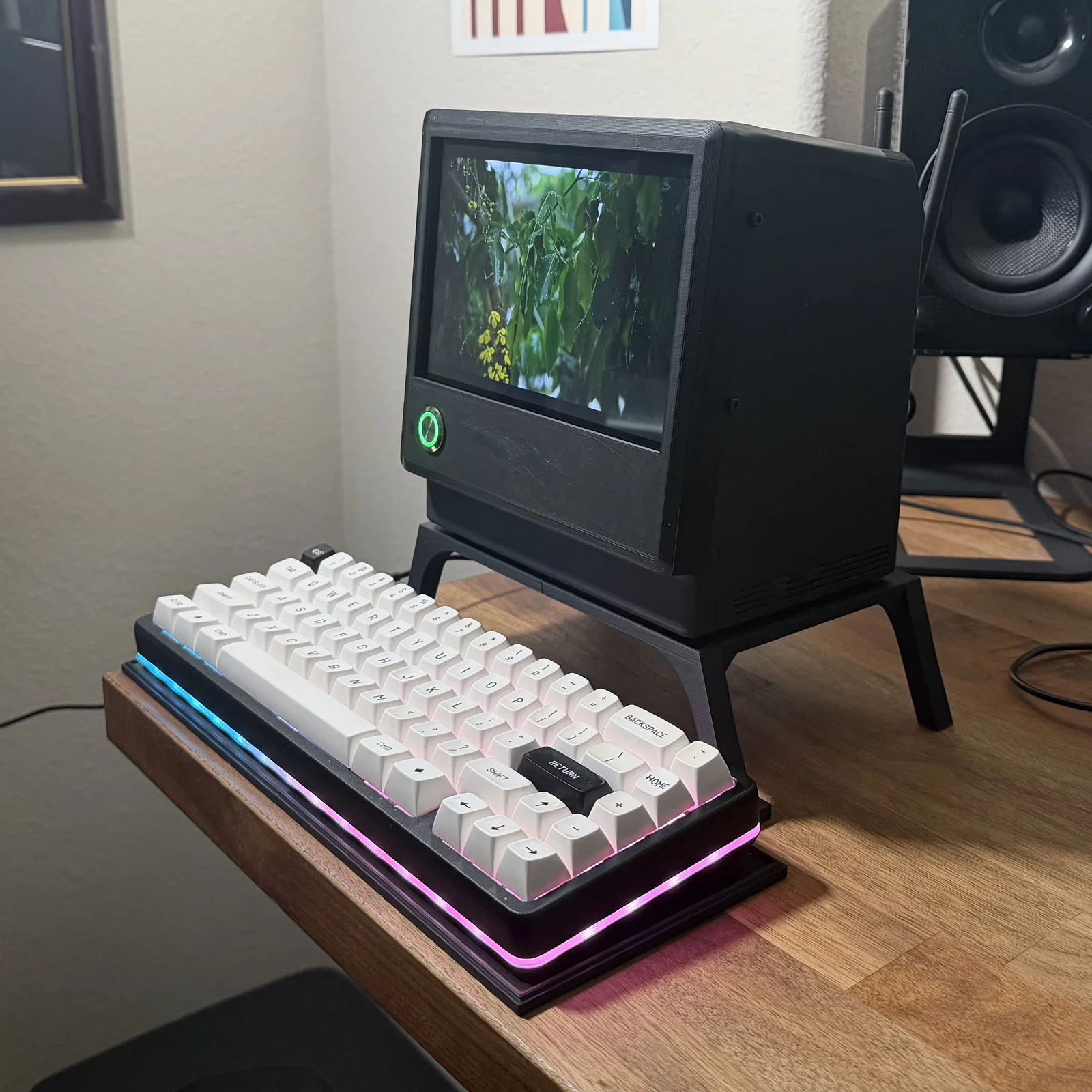

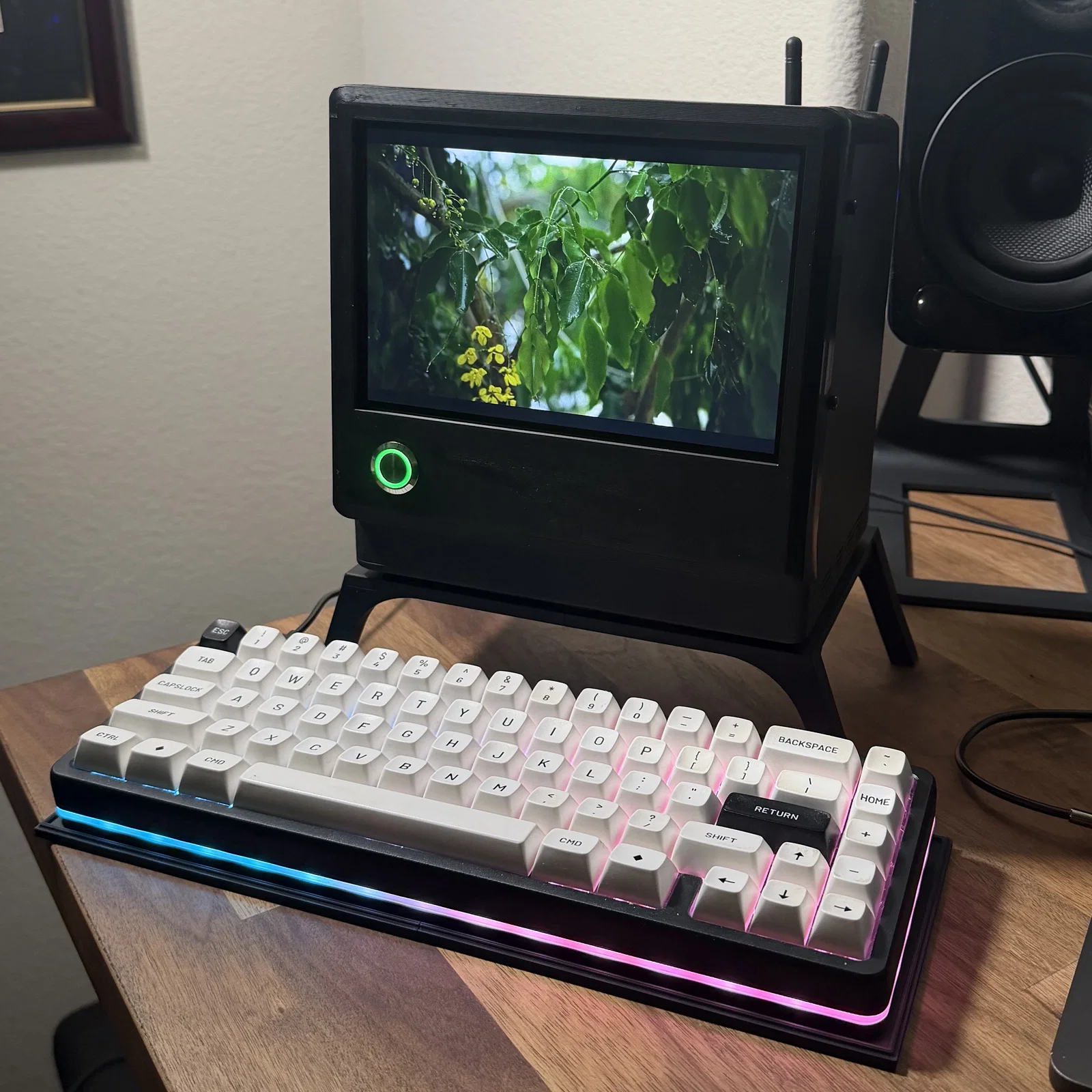

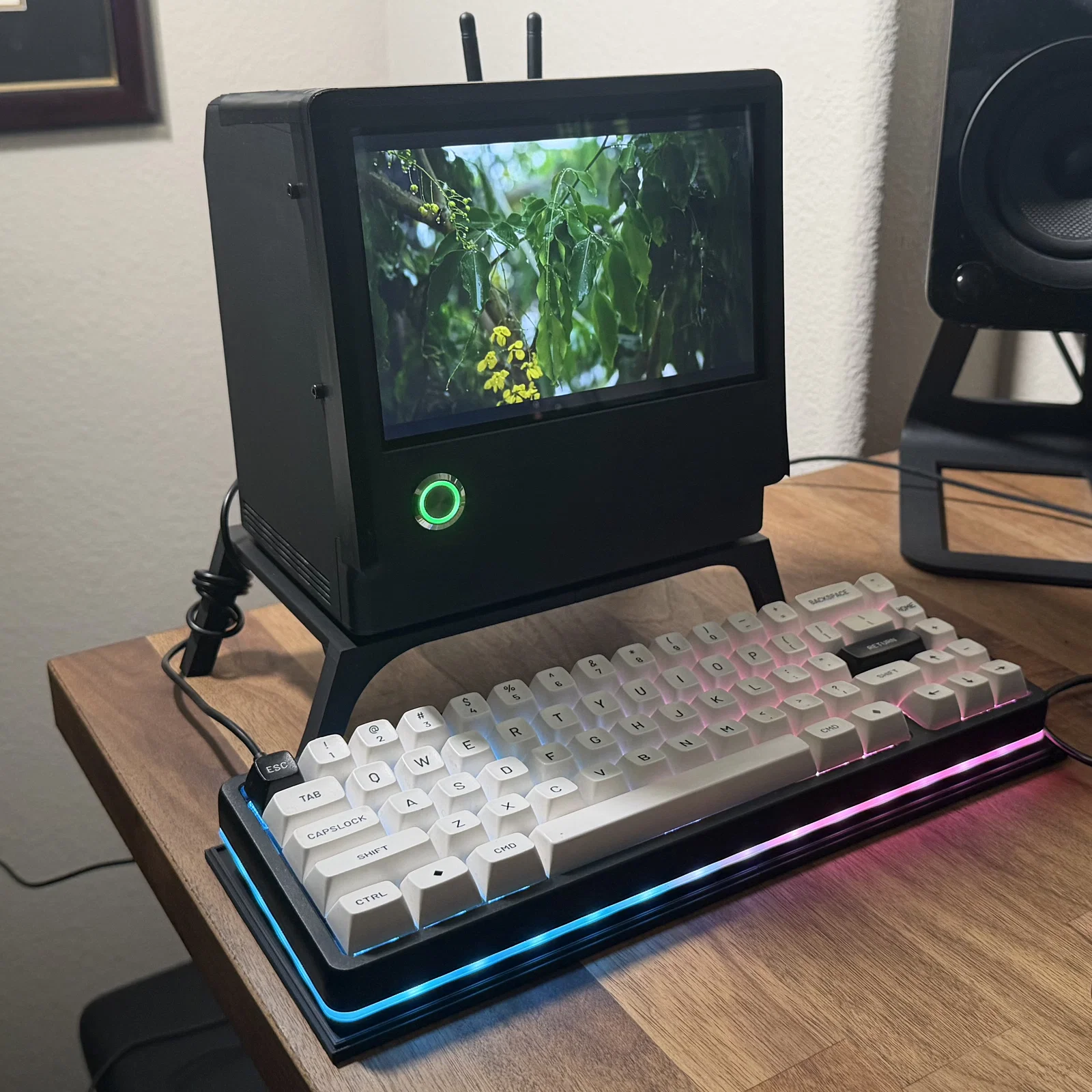

Mình có để hai phiên bản trên OnShape, một bản cho màn hình cảm ứng 8 inch (như trong ảnh) và một bản cho màn hình 7 inch.

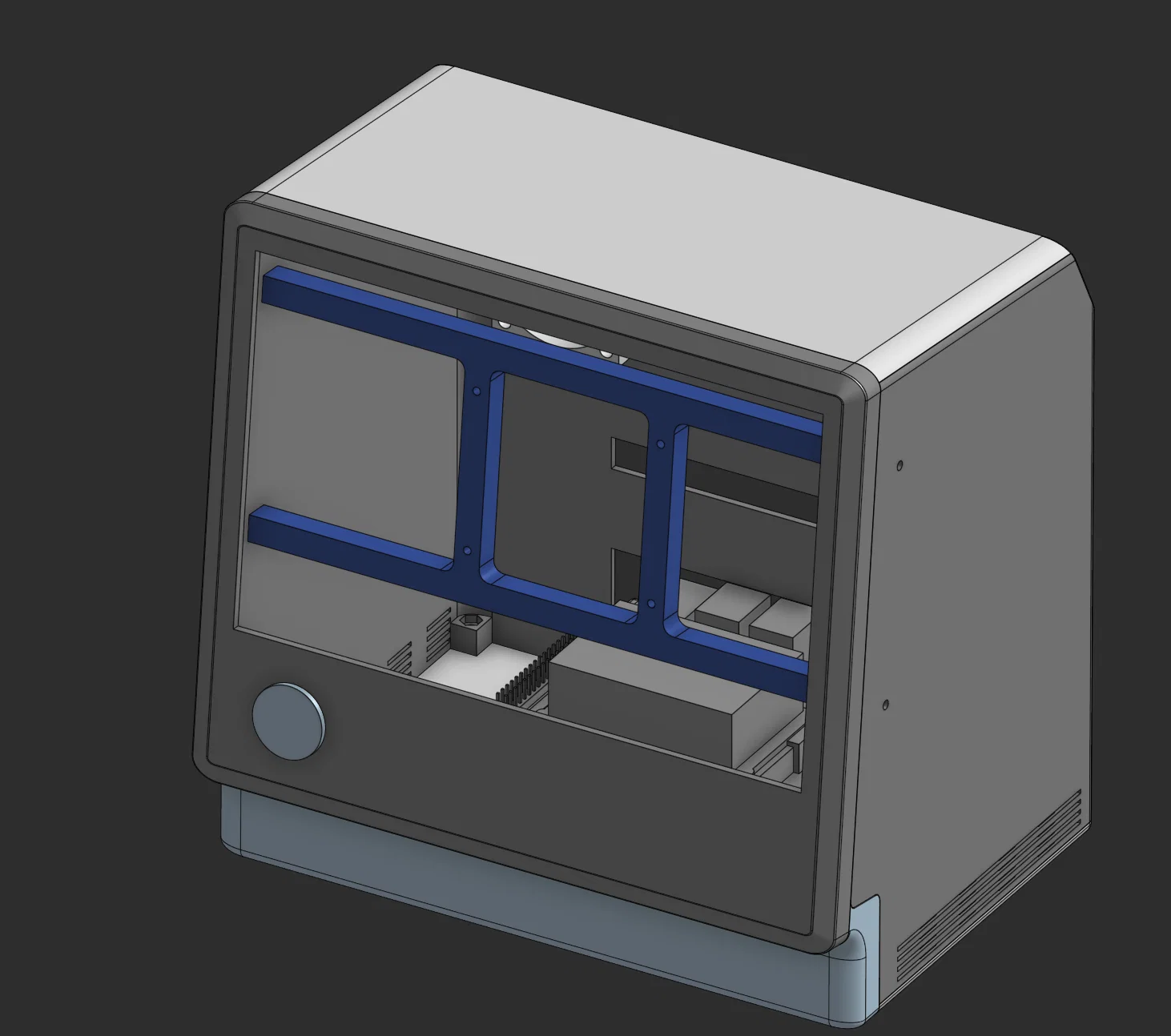

Cá nhân mình thấy bản 7 inch hơi nhỏ nên đã thiết kế lại mặt trước, cắt bớt vài chỗ để tối ưu hơn và thay đổi cả cách gắn màn hình.

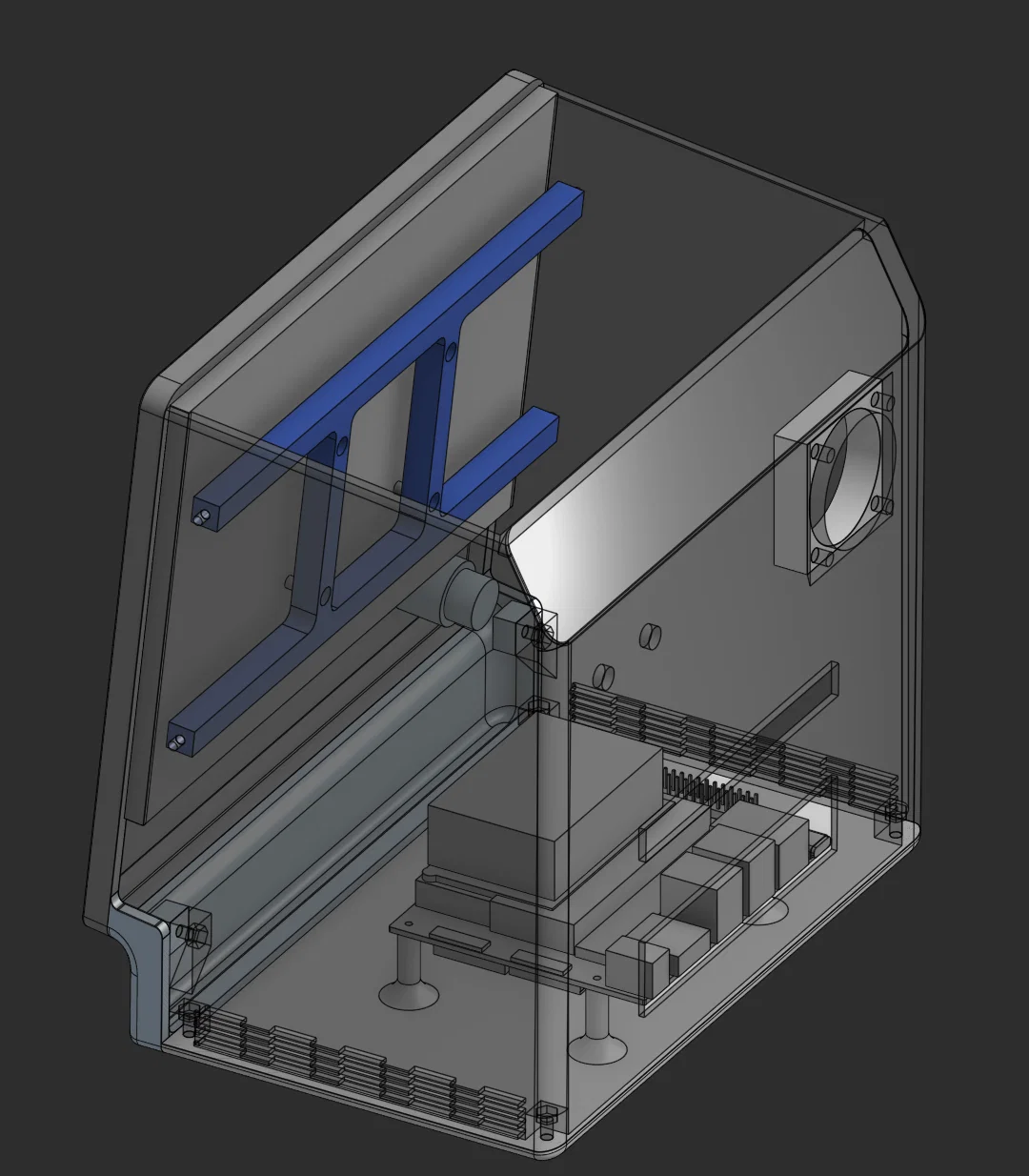

Lúc đầu mặt trước chỉ gá vào màn hình bằng keo hoặc băng dính, nhưng mình muốn chắc chắn hơn nên đã dùng keo siêu dính và băng dính điện để cố định nó vào vách sau.

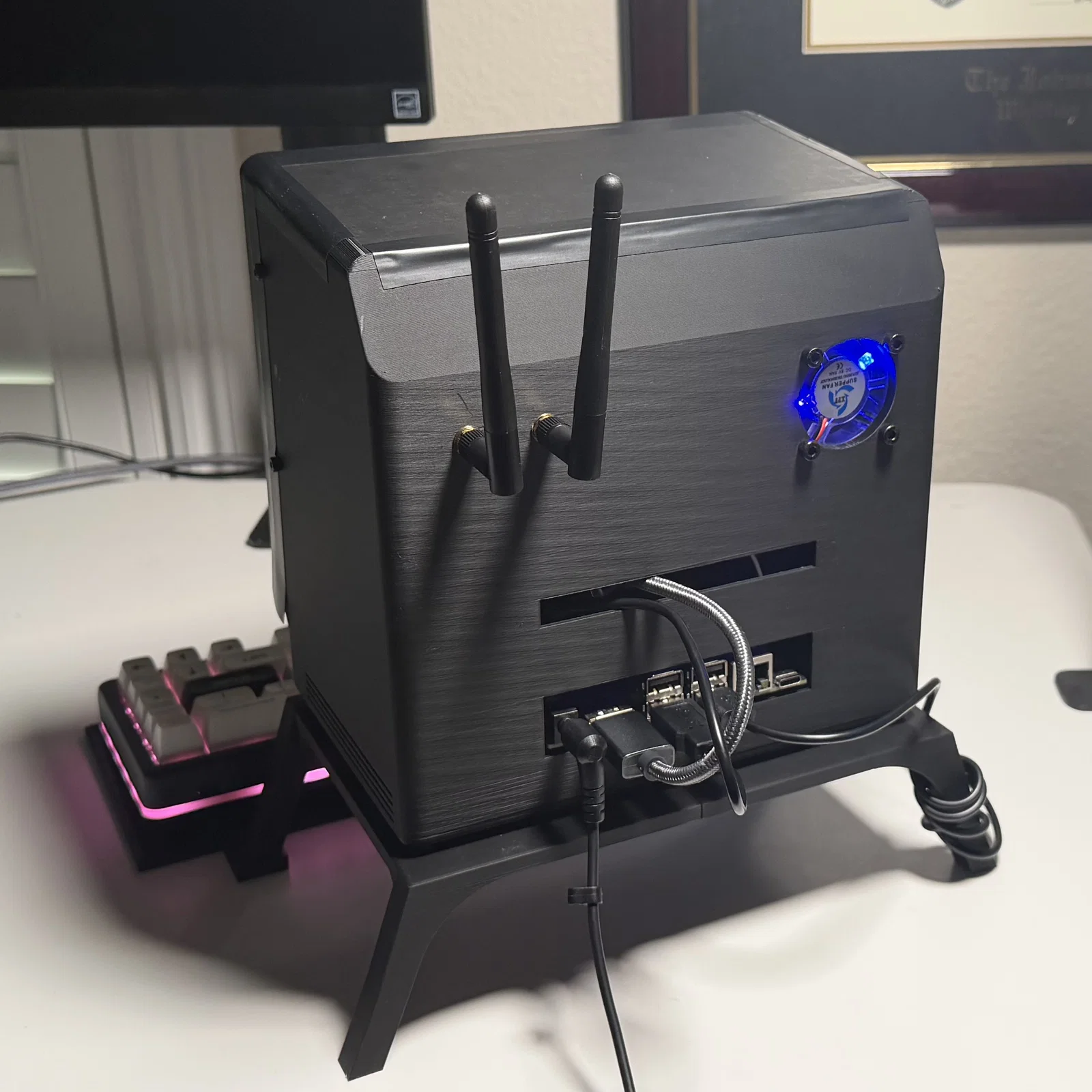

Quạt tản nhiệt là loại 40mm mình tận dụng từ một cái case Jetson khác đã mua trước đó. Lỗ nút nguồn có đường kính 18.8mm, mình cũng lấy nút bấm từ case cũ luôn.

Phần lớn các chi tiết dùng ốc M3 và có thiết kế sẵn hốc để vặn ốc. Riêng quạt dùng ốc M4, còn để gắn Jetson vào tấm đáy thì dùng mấy con ốc vít nhỏ thông thường. Mình ưu tiên dùng ốc vít để dễ tháo lắp, nhưng nếu thích thì bạn cứ việc dùng keo dán cho lẹ.

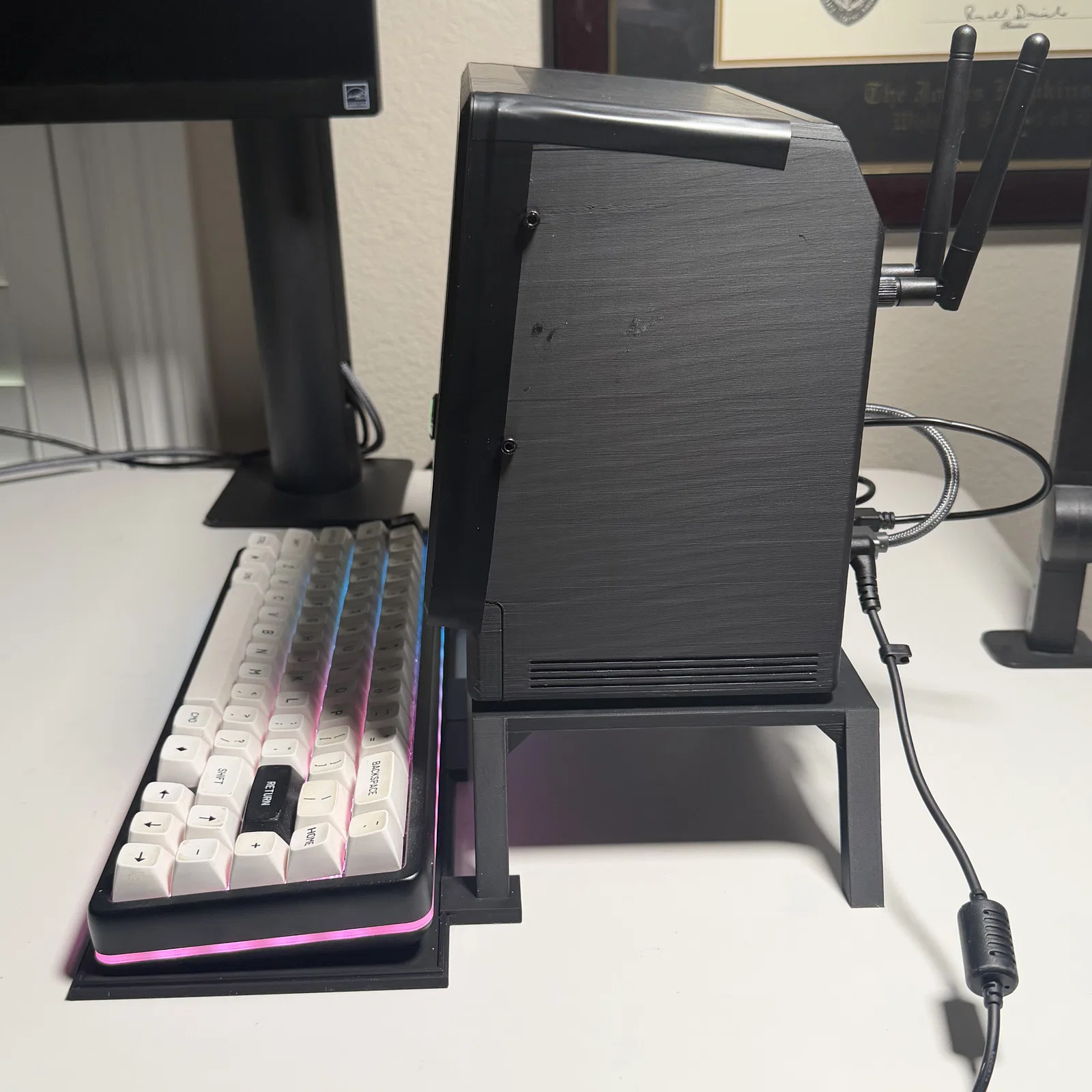

Mình cũng làm thêm cái chân đế, dùng kèm thanh rod M4 70mm để tăng độ cứng cáp. Ngoài ra có làm thêm một tấm đỡ cho bàn phím Massdrop 65% của mình.

Bạn cứ thoải mái tùy biến cho phù hợp với linh kiện của mình nhé. Mình làm chủ yếu tận dụng những gì đang có sẵn thôi.

Link màn hình 8 inch dùng trong ảnh:

Sắp tới mình dự định lắp thêm hub USB và đế gắn loa USB. Nếu được mọi người ủng hộ thì mình sẽ cập nhật thêm.

Coi thêm Ẩn bớt

Thông số in

Định dạng
step
Số file mô hình
10
Tổng dung lượng
1,5 MB
File lớn nhất
585,1 KB
