Giá đỡ gắn tường cho Zooz ZEN58 Surface Mount

Tác giả jprince

Lượt tải
1
Lượt coi
78

File 1 388,2 KB

  • zse58_mount_1775552546.stlSTL · 388,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

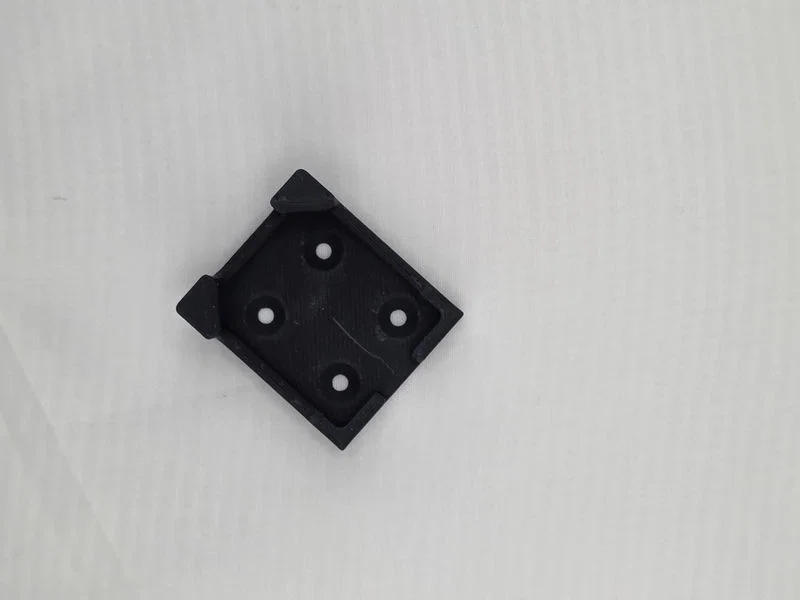

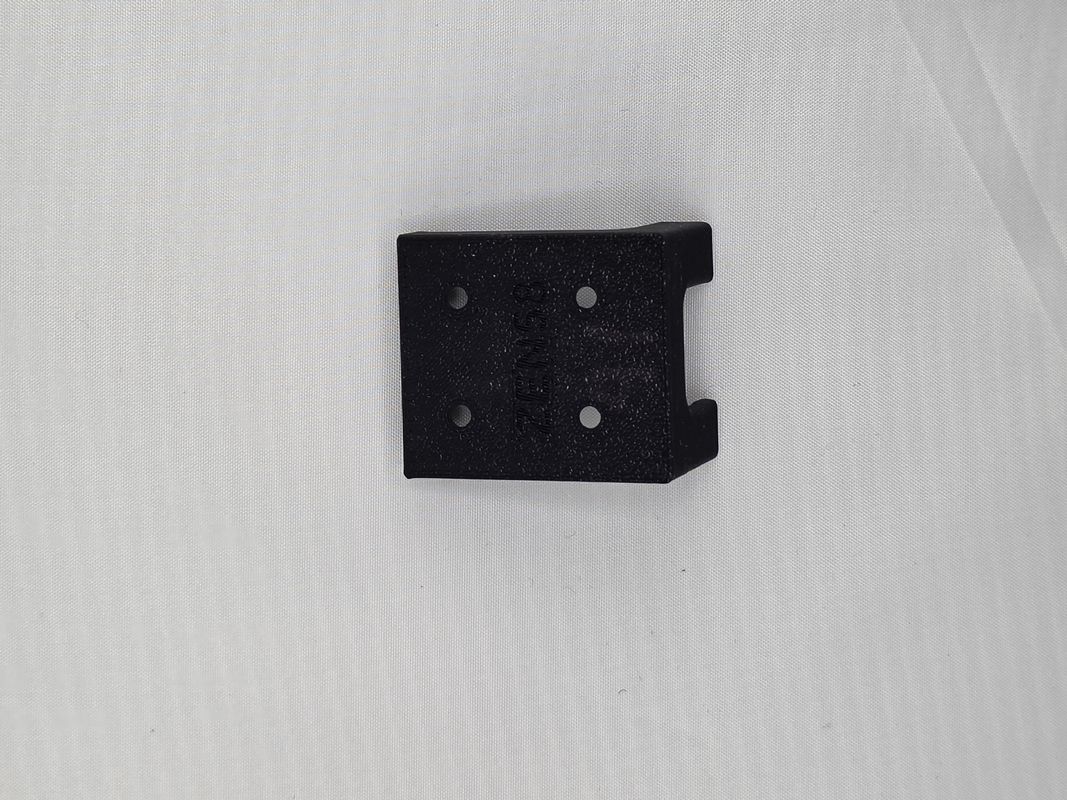

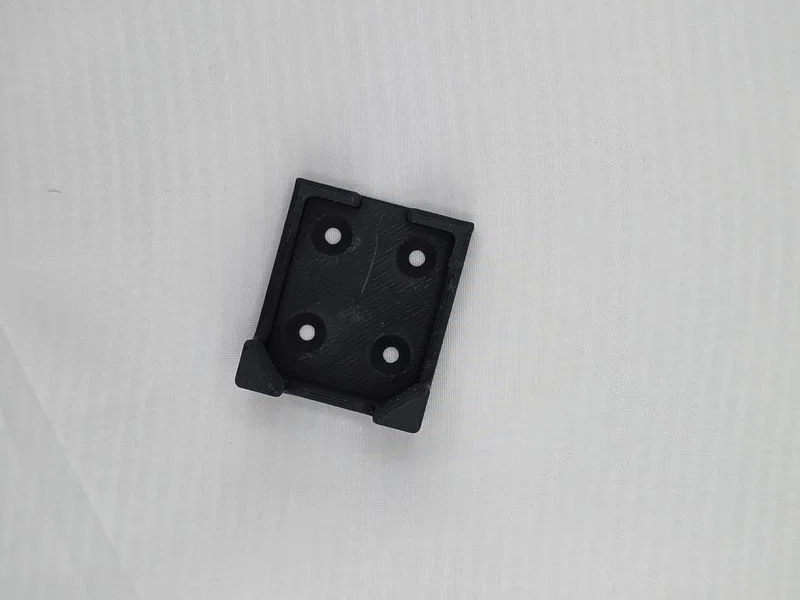

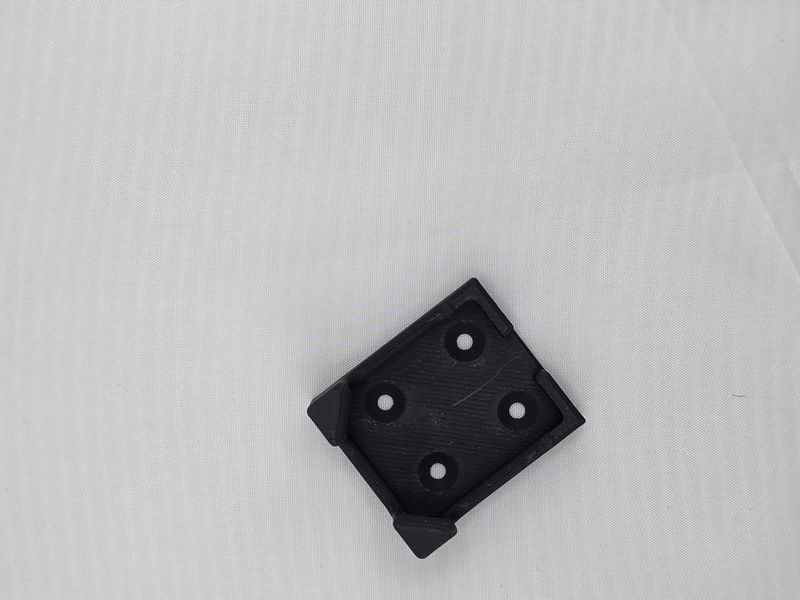

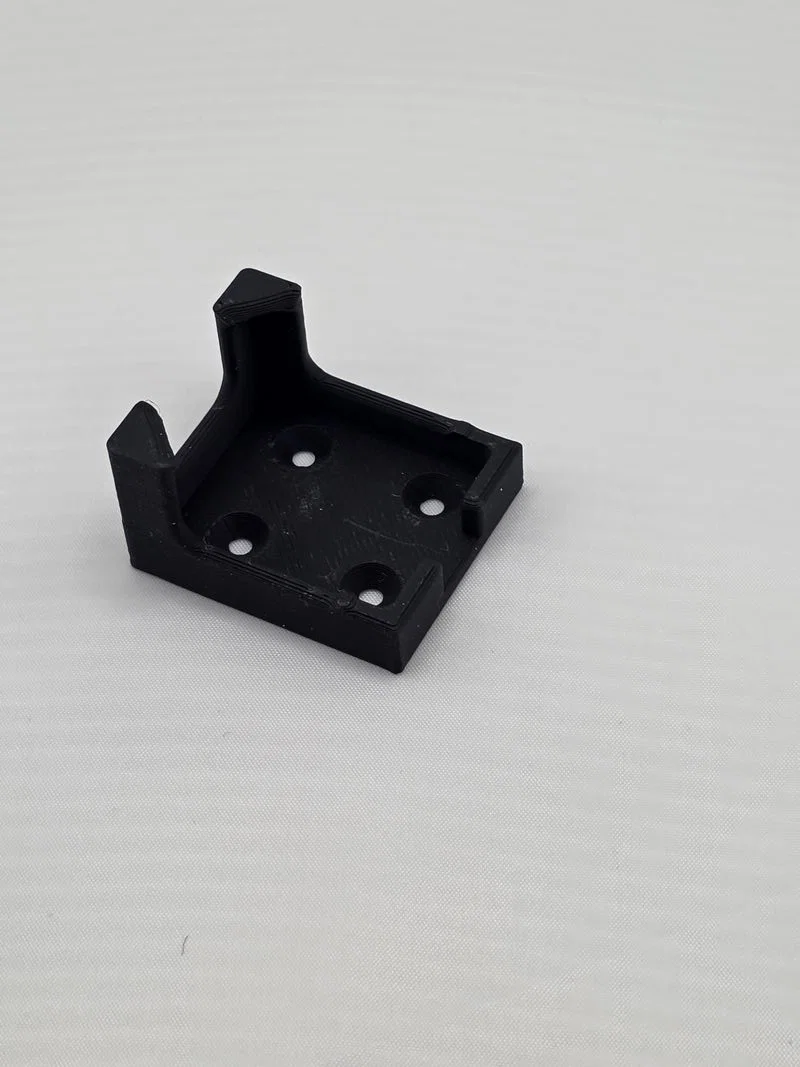

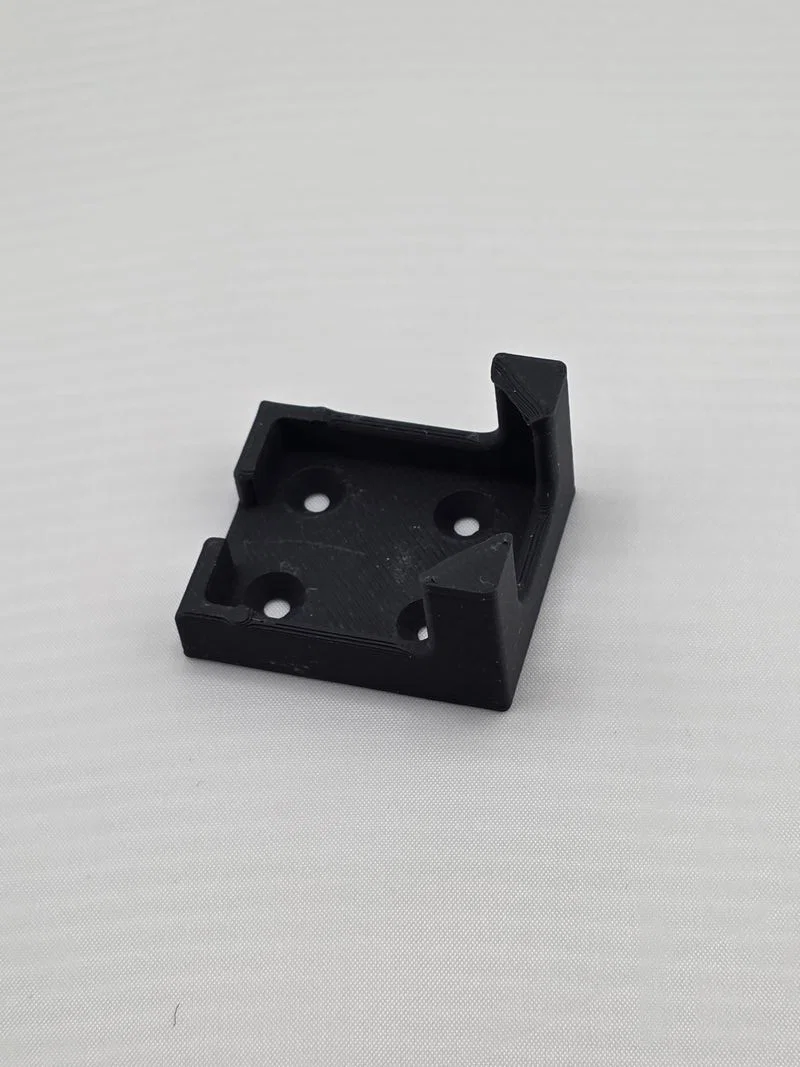

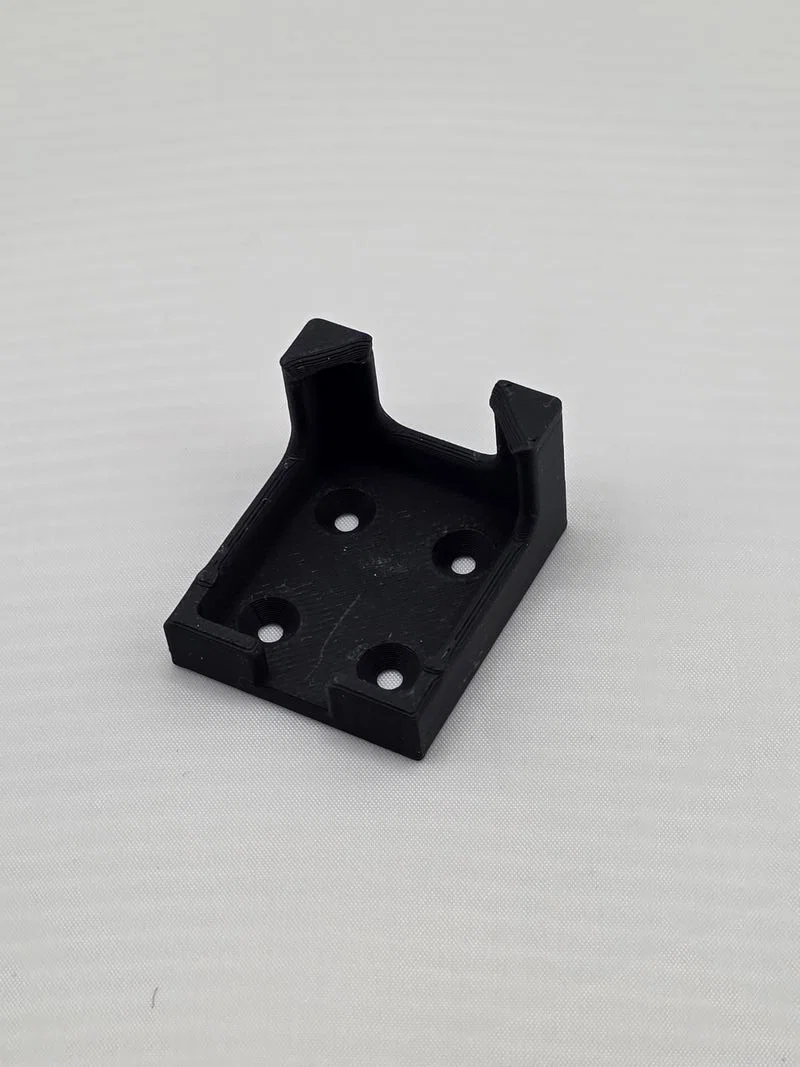

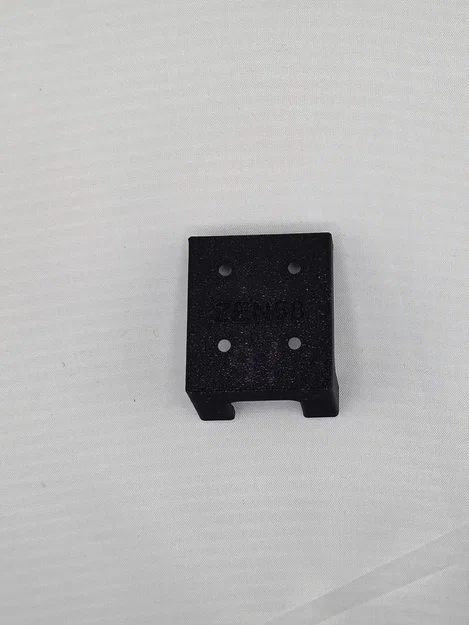

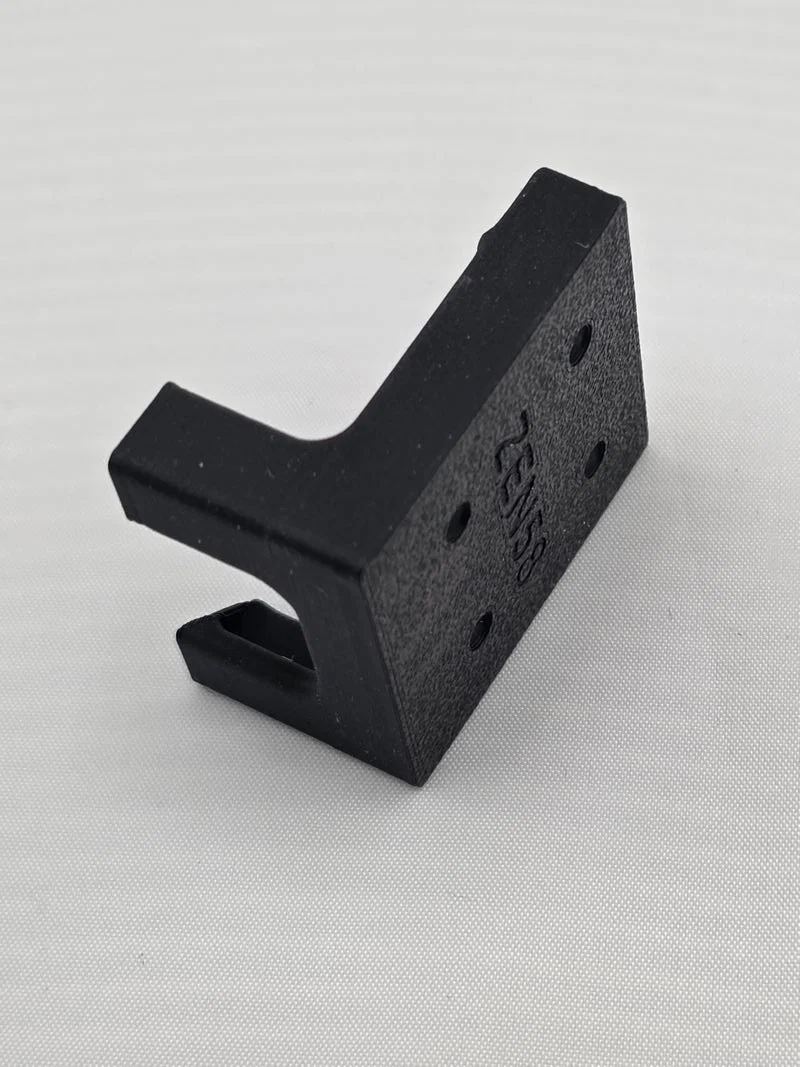

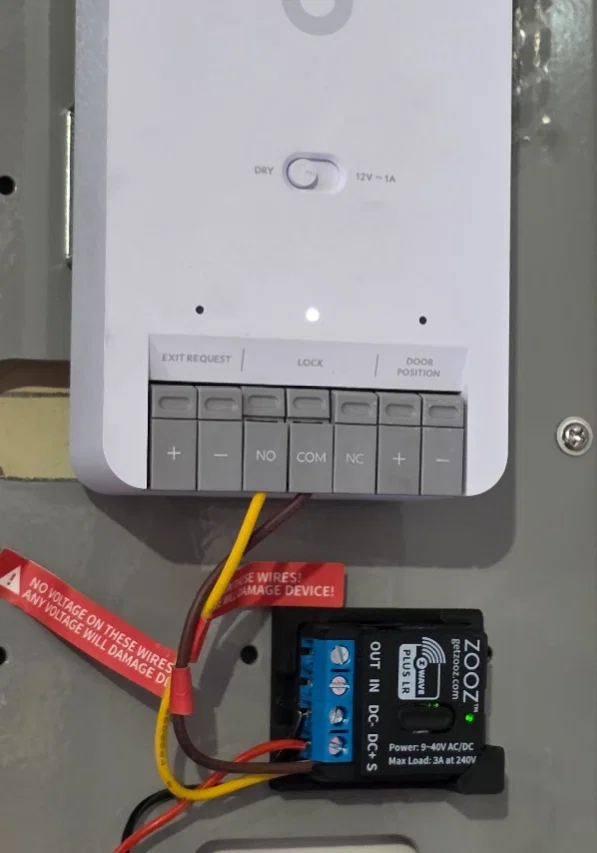

Đây là mẫu giá đỡ gắn tường/bề mặt được thiết kế riêng cho Zooz ZEN58 XS Relay, giúp bạn lắp đặt thiết bị gọn gàng, chắc chắn và dễ dàng tiếp cận.

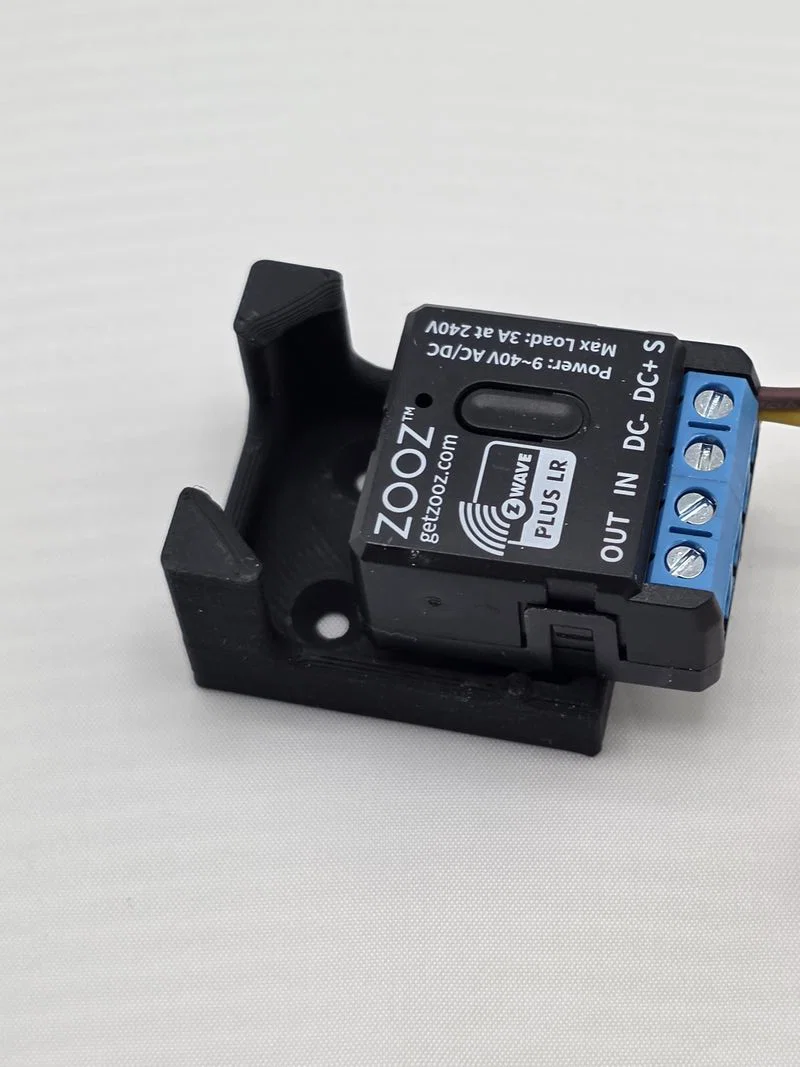

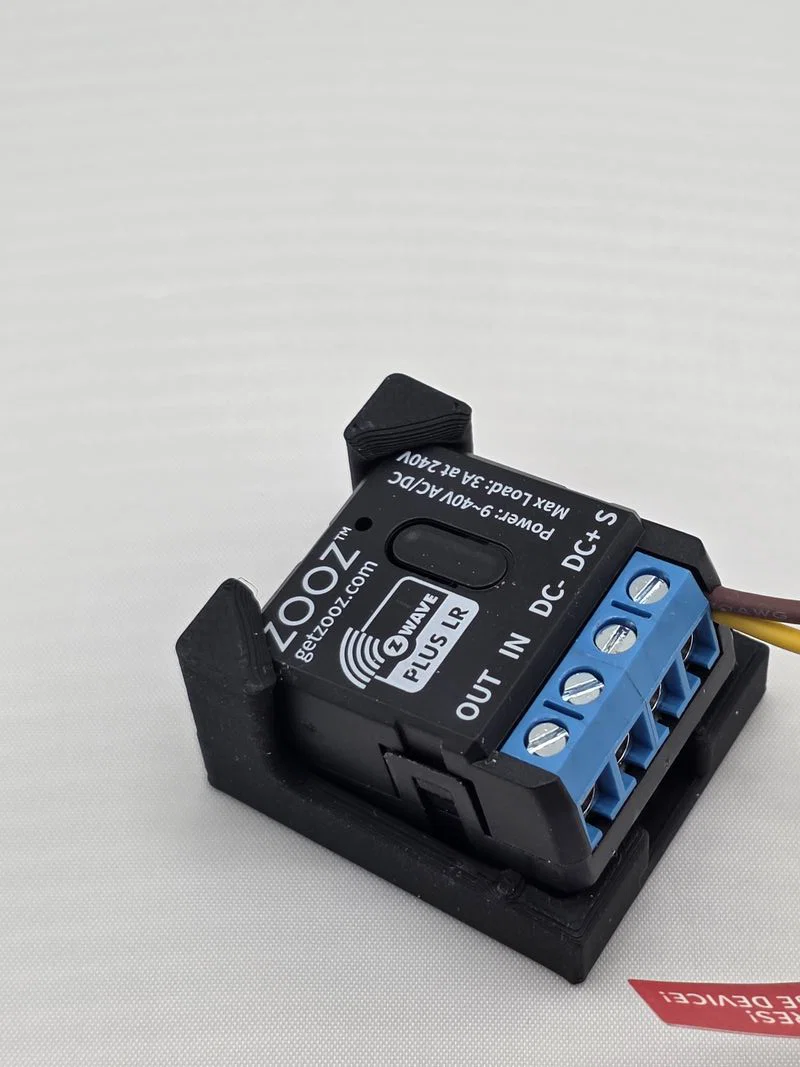

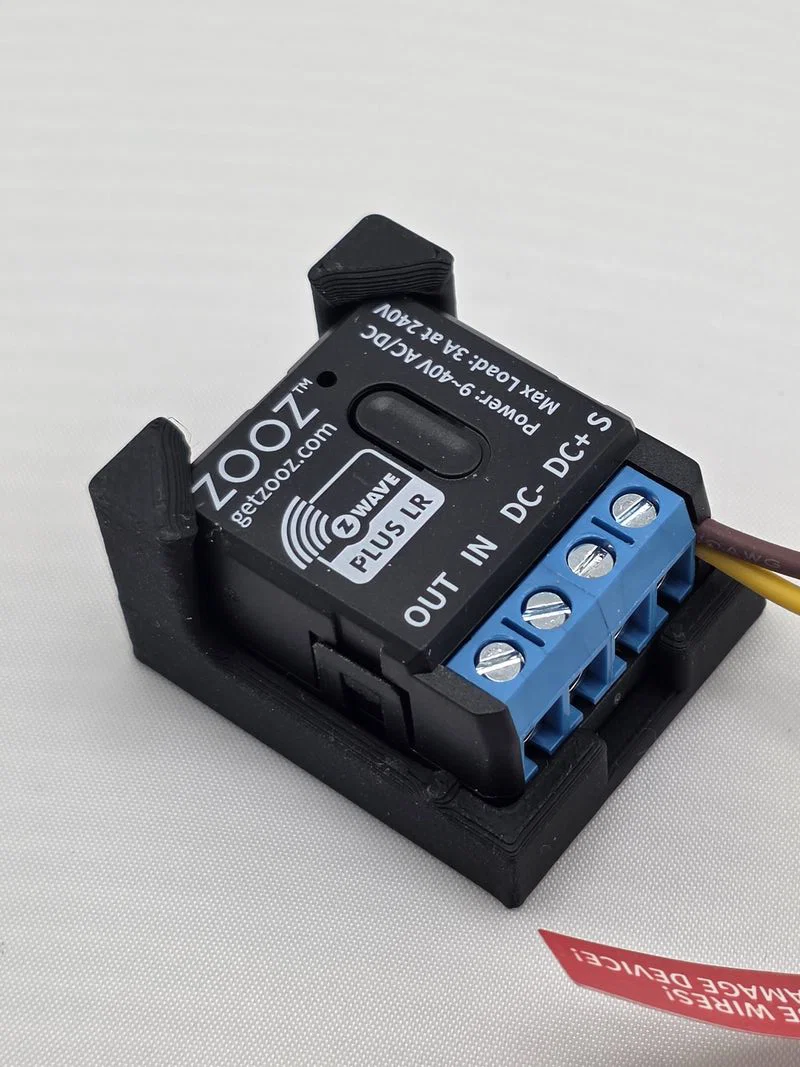

Relay sẽ khớp chặt vào vị trí nhờ hai ngàm giữ kết hợp với độ khít ma sát ở hai bên. Thiết kế này đảm bảo thiết bị được gắn cố định nhưng vẫn có thể tháo rời khi cần thiết.


Đặc điểm

  • Thiết kế dạng khớp nối nhanh (không cần ốc vít giữ relay)

  • Kết hợp hai ngàm giữ và ma sát hai bên

  • Giải pháp lắp đặt gọn gàng, tối giản

  • Thiết kế chuyên dụng cho Zooz ZEN58 XS Relay


Thiết lập in (Print Settings)

  • Chất liệu: PLA hoặc PETG

  • Support: Không cần thiết

  • Nozzle: 0.4mm

  • Độ dày lớp in (Layer Height): 0.20mm hoặc 0.16mm (đã thử nghiệm cả hai)

  • Số lớp thành (Perimeters): Tối thiểu 2 (khuyên dùng 4 để đảm bảo độ cứng cáp)


Lưu ý

  • Việc cân chỉnh máy in rất quan trọng. Mẫu này sử dụng dung sai chặt để đạt được khớp nối chuẩn xác.

  • Nếu cảm thấy quá chật hoặc quá lỏng, hãy điều chỉnh thông số horizontal expansion hoặc flow cho phù hợp.

  • Khuyên dùng chất liệu PETG cho những nơi lắp đặt có nhiệt độ cao.


Hướng dẫn lắp đặt

  1. Bắt đế vào tường hoặc bề mặt bằng ốc vít phù hợp.

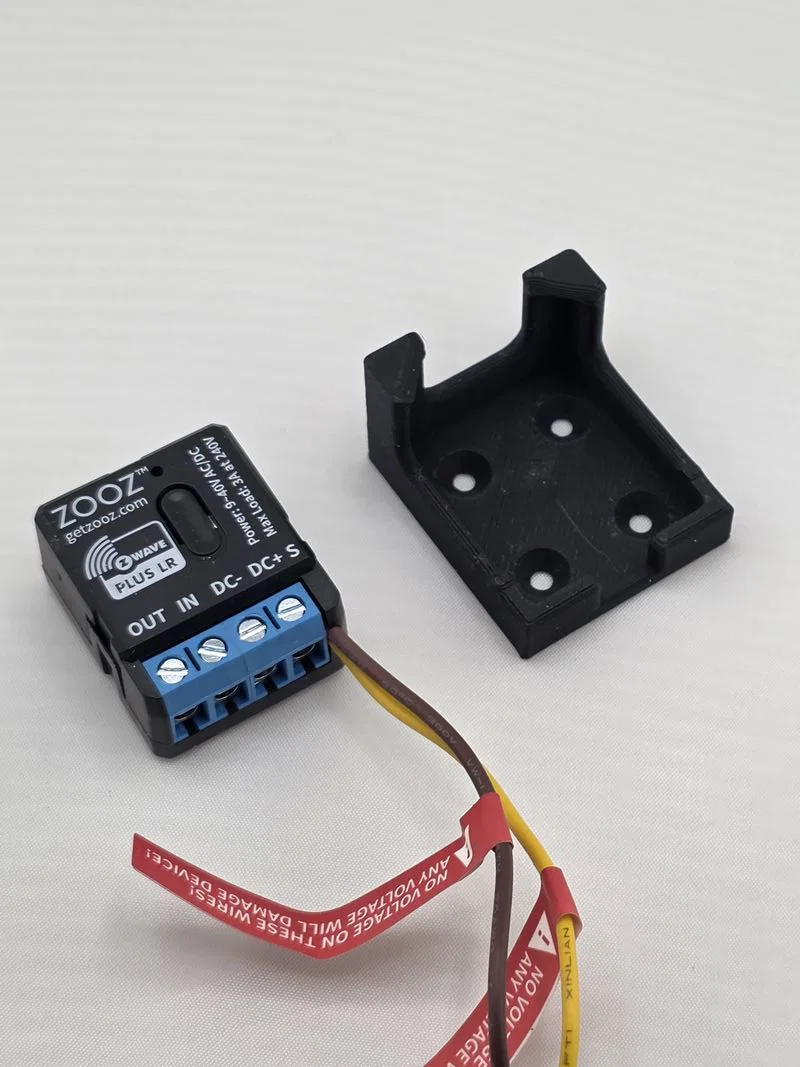

  2. Đặt relay ZEN58 vào khớp với giá đỡ.

  3. Ấn mạnh cho đến khi relay khớp chặt vào vị trí.

Hướng dẫn tháo:

Dùng một chiếc tuốc nơ vít đầu dẹt nhỏ cho vào khe bên dưới và nhẹ nhàng bẩy lên. Chỉ cần tác động một lực nhỏ để đẩy relay ra khỏi khay giữ. Sau khi đã tách khỏi khay, bạn có thể dễ dàng lấy relay ra.
