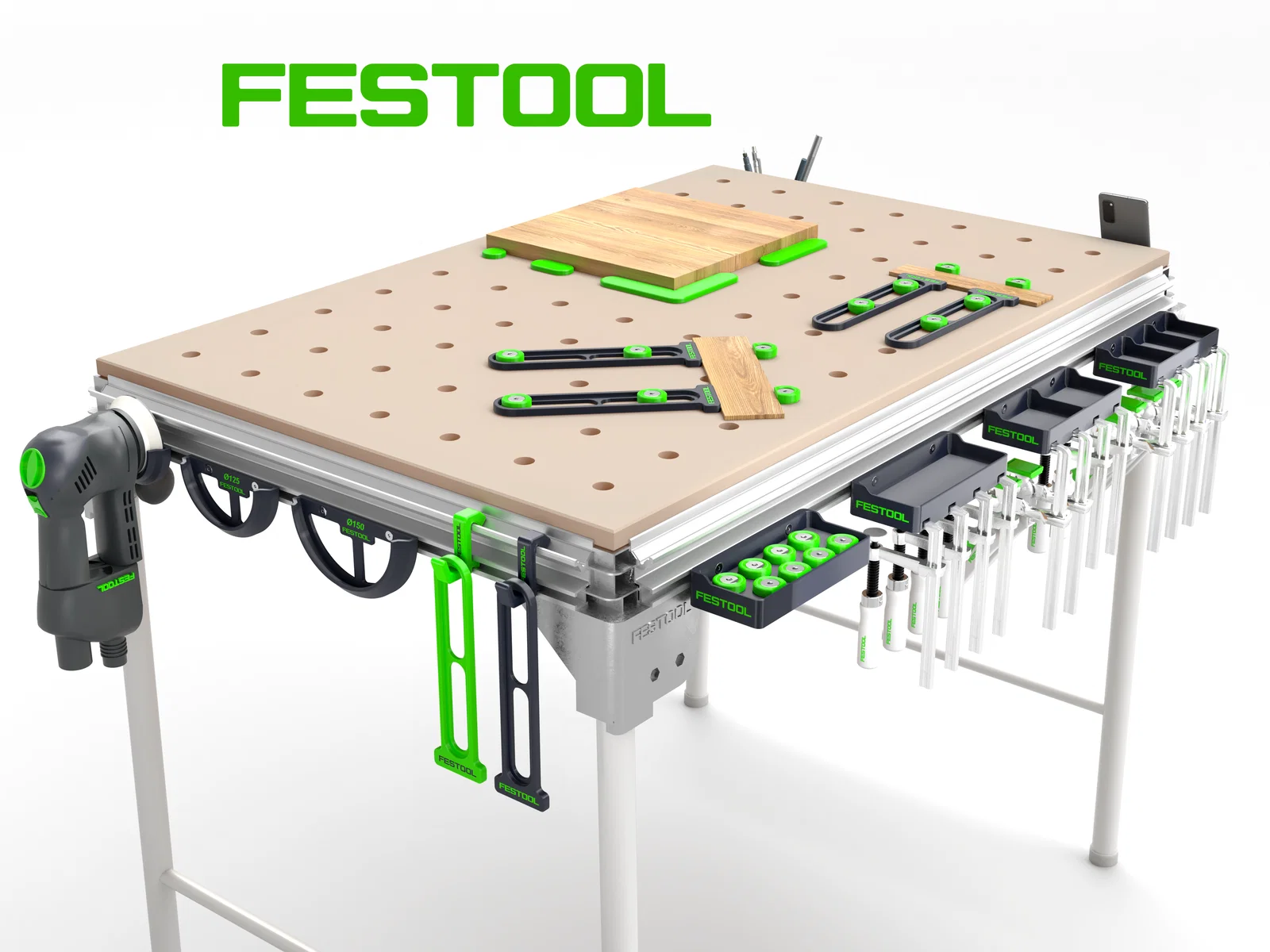

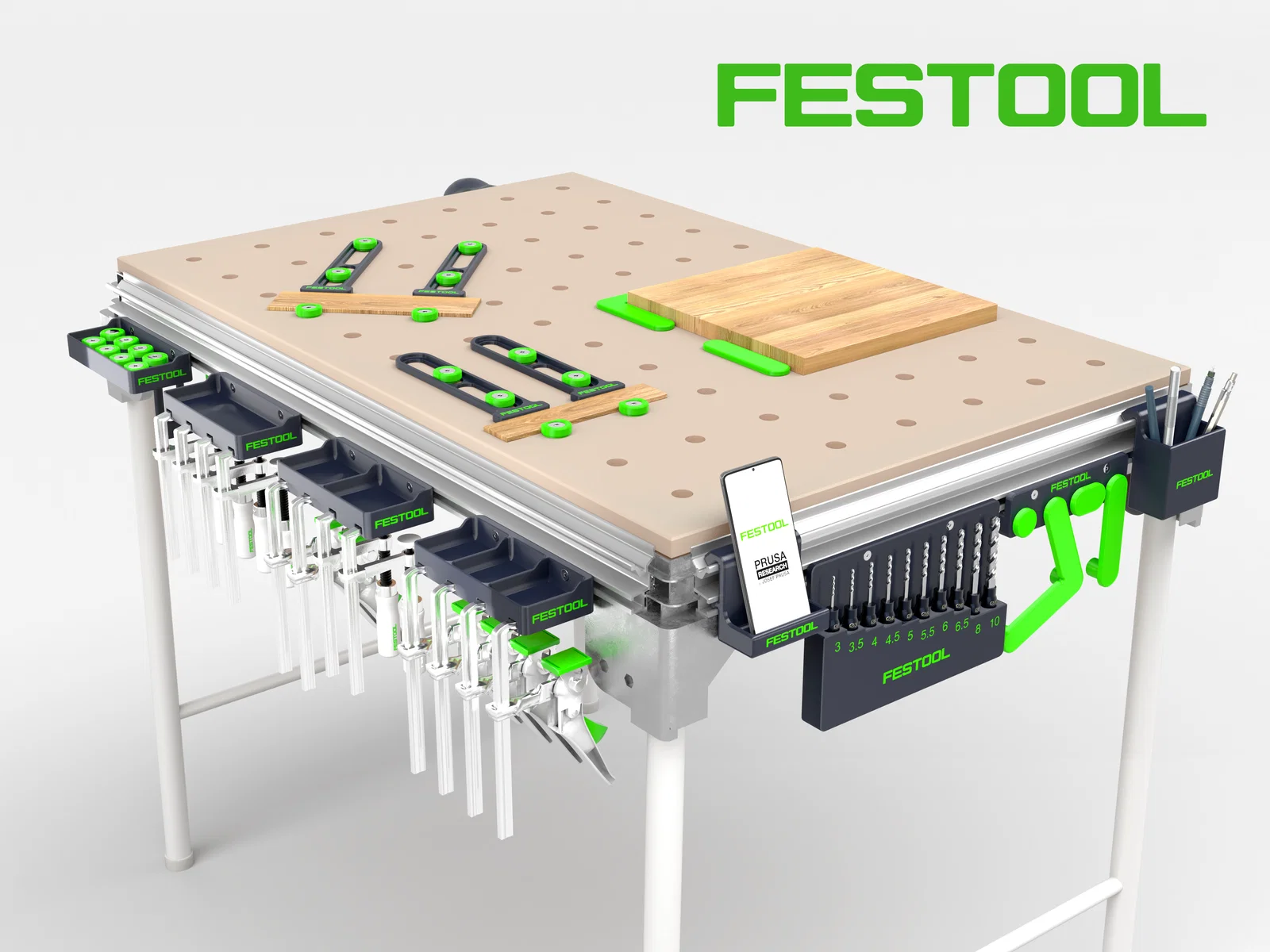

Bộ phụ kiện đa năng cho bàn làm việc Festool MFT 3

Tôi đã tạo ra một bộ phụ kiện giúp bạn sắp xếp và tối ưu hóa quy trình làm việc của mình.

Tất cả các file STL có logo "festool" đều được tích hợp logo sẵn, bạn có thể tách rời các bộ phận để in đa màu hoặc lược bỏ logo nếu muốn. Với mỗi phụ kiện, tôi đã tạo một file STL riêng cho logo với dung sai 0,15 mm để bạn có thể dán khít vào vị trí của nó.

CẢNH BÁO: KÍCH THƯỚC CÓ THỂ SAI LỆCH VÀI PHẦN MƯỜI MILIMET TÙY VÀO ĐỘ CHÍNH XÁC CỦA MÁY IN. CÁC LINH KIỆN LỚN ĐÃ ĐƯỢC TÔI TÍNH TOÁN DUNG SAI RỘNG NÊN SẼ KHÔNG GẶP VẤN ĐỀ GÌ, NHƯNG VỚI CÁC CHI TIẾT NHỎ, BẠN CÓ THỂ CẦN ĐIỀU CHỈNH BẰNG CÁCH THAY ĐỔI TỈ LỆ (SCALING) MÔ HÌNH.

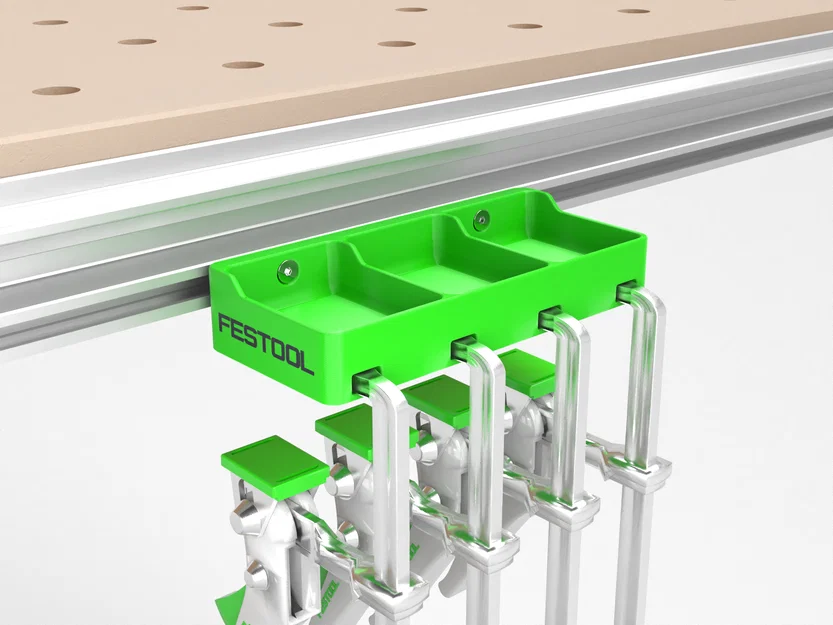

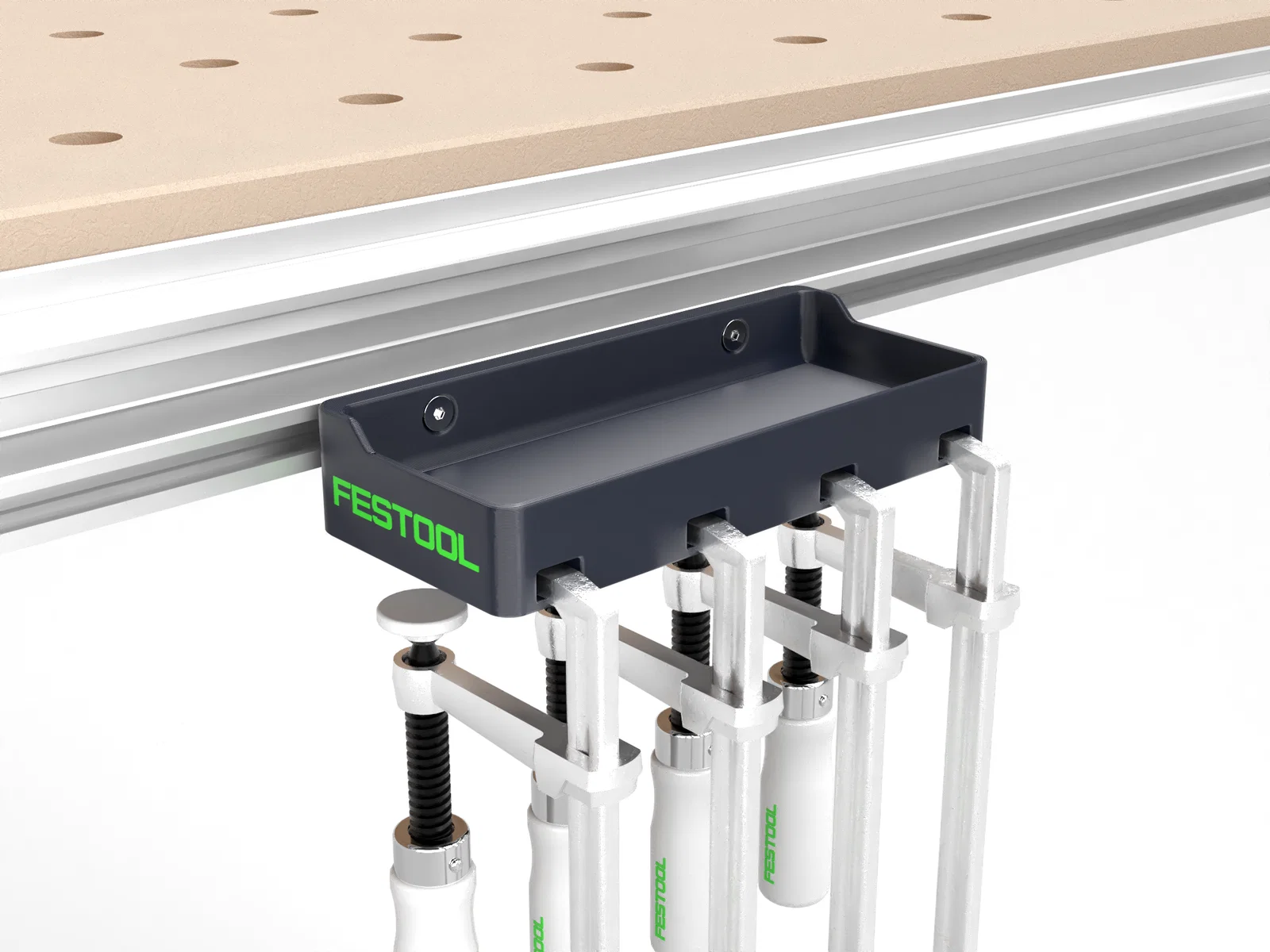

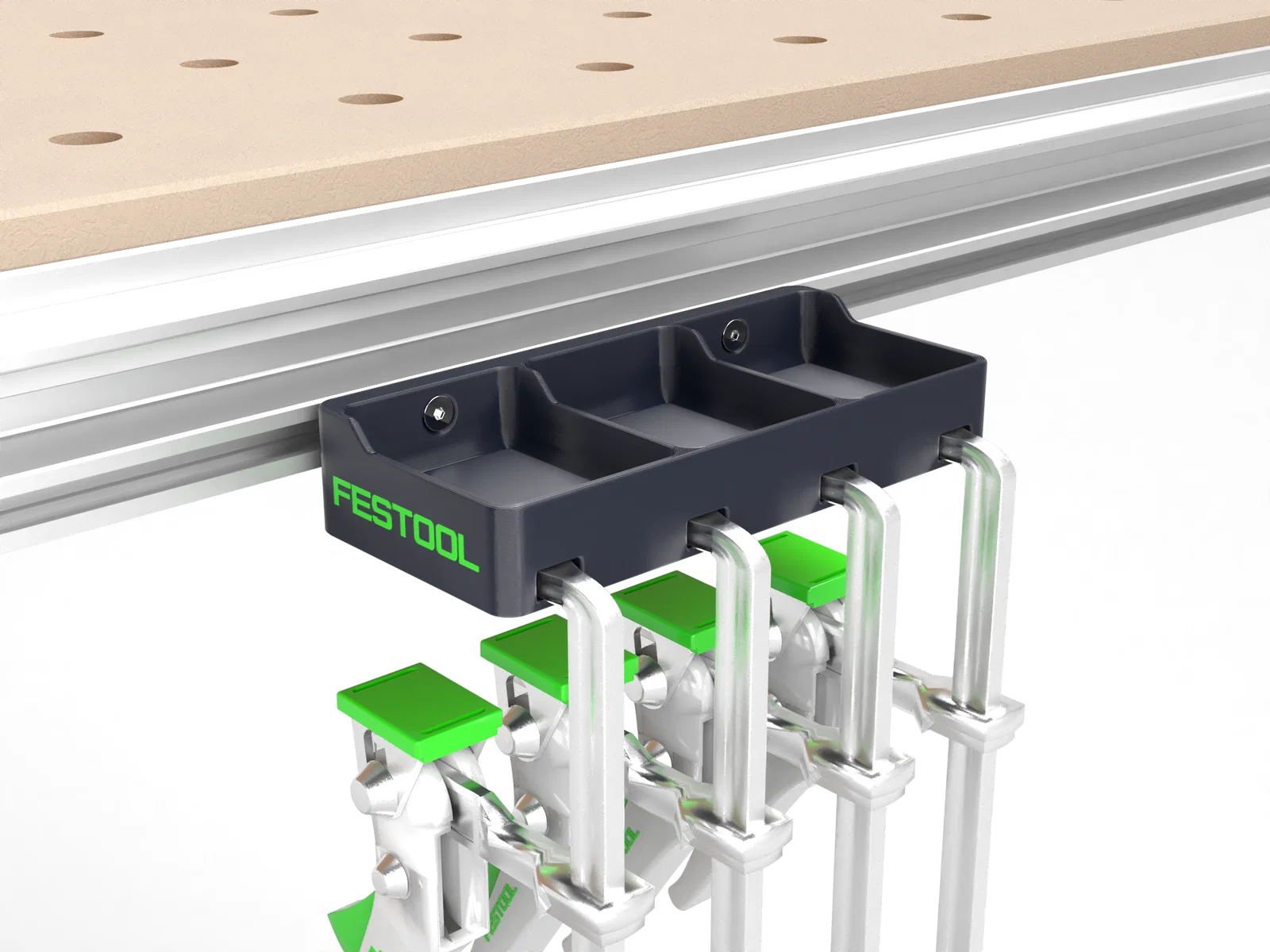

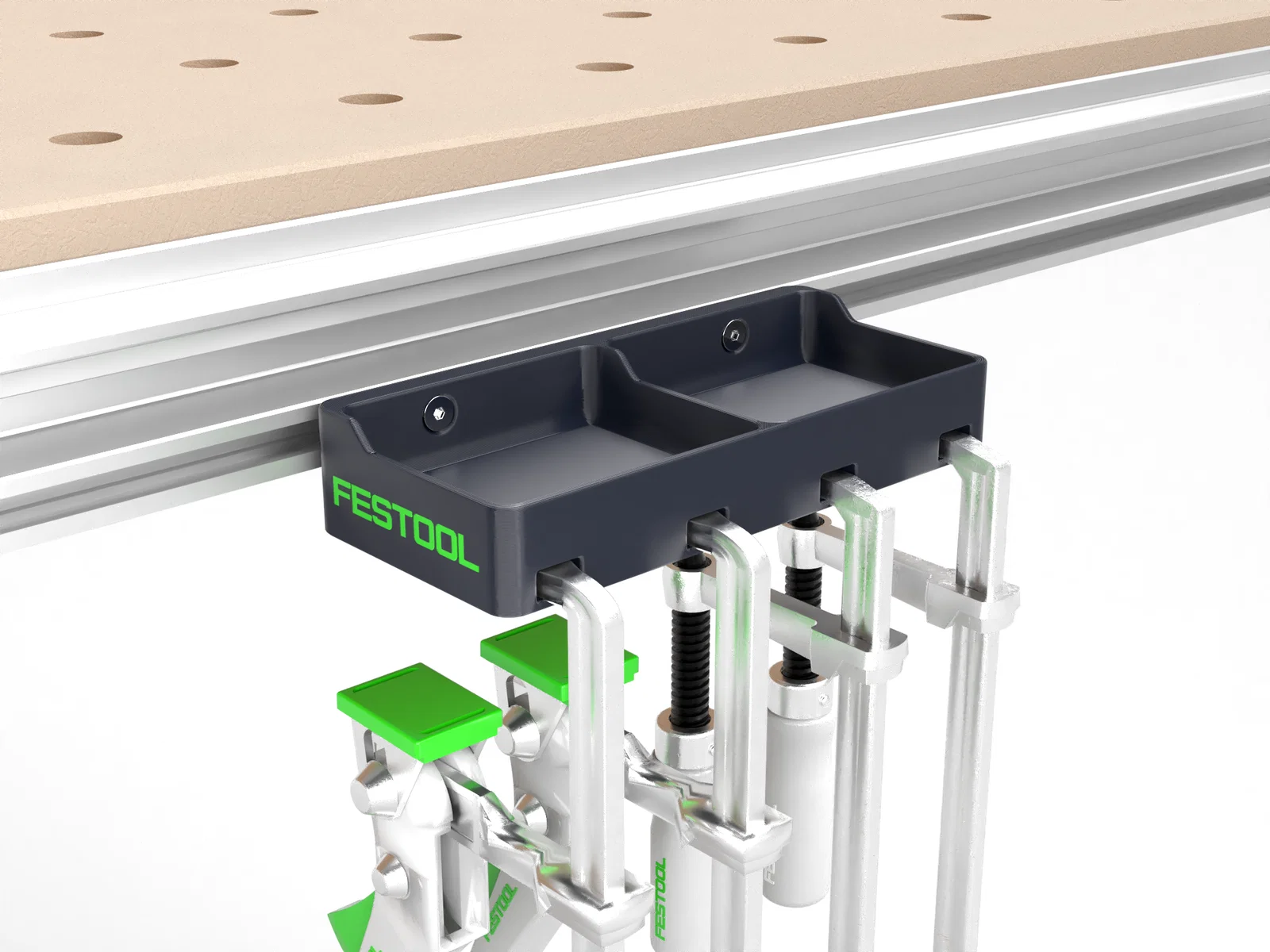

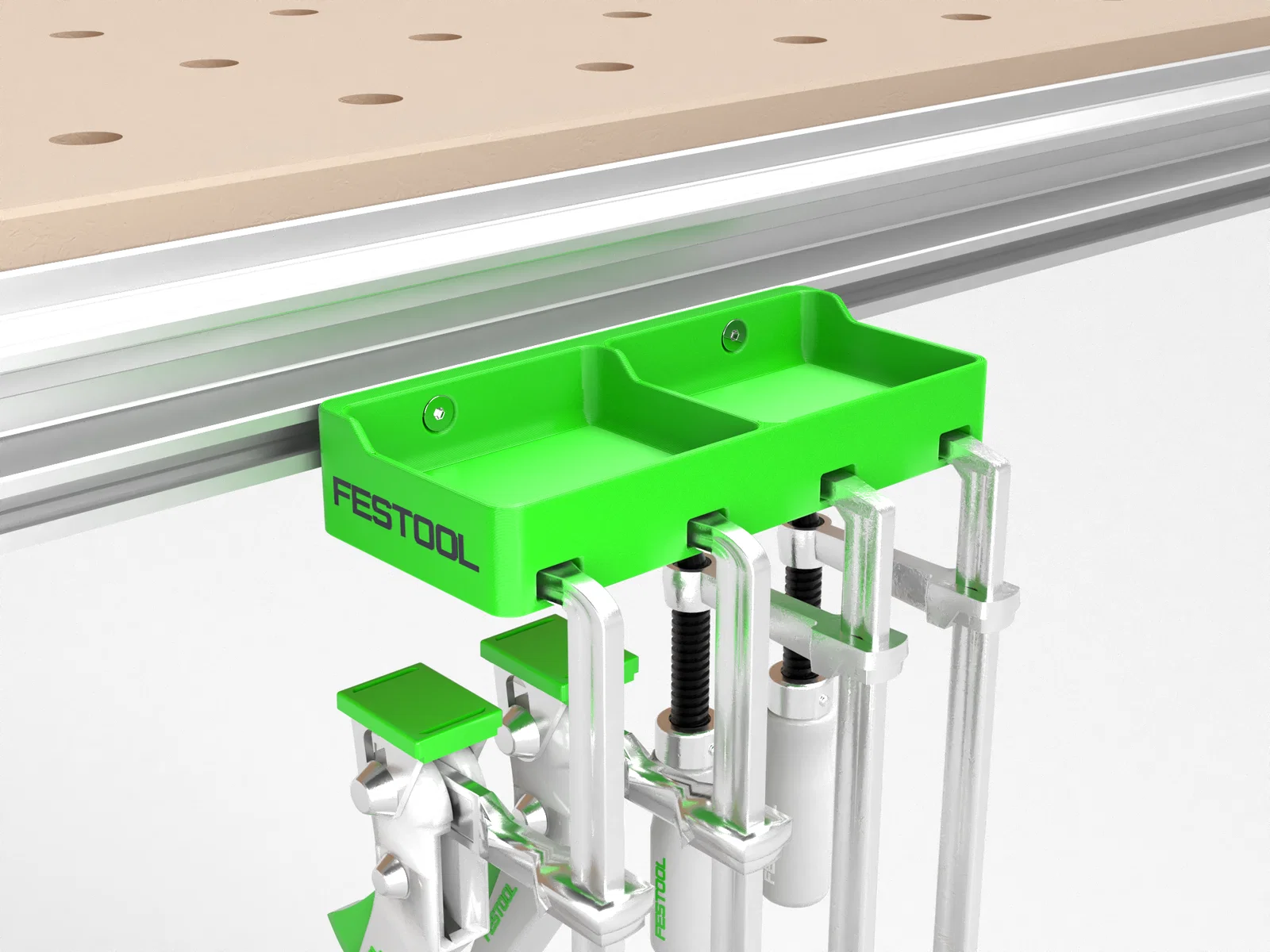

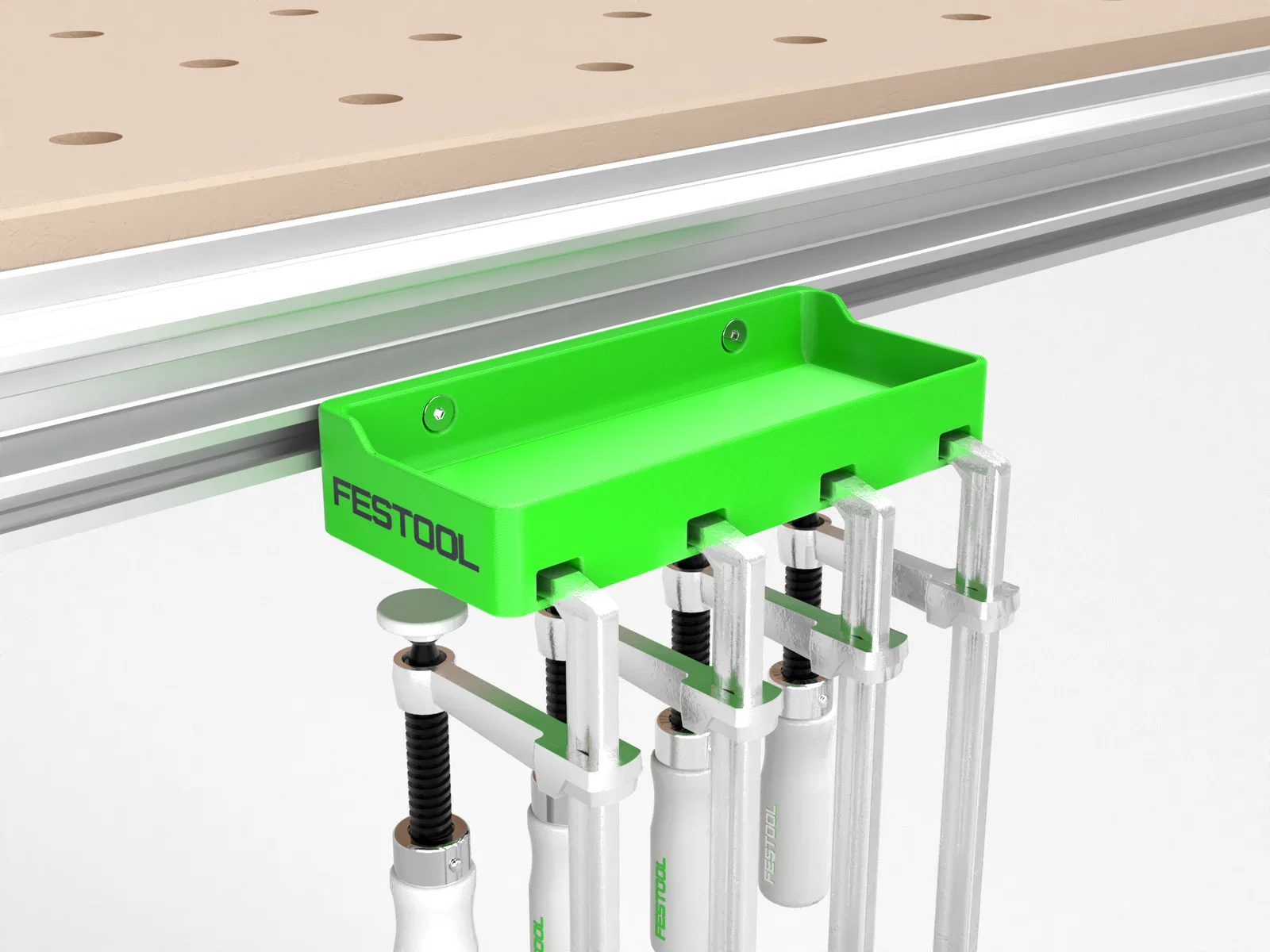

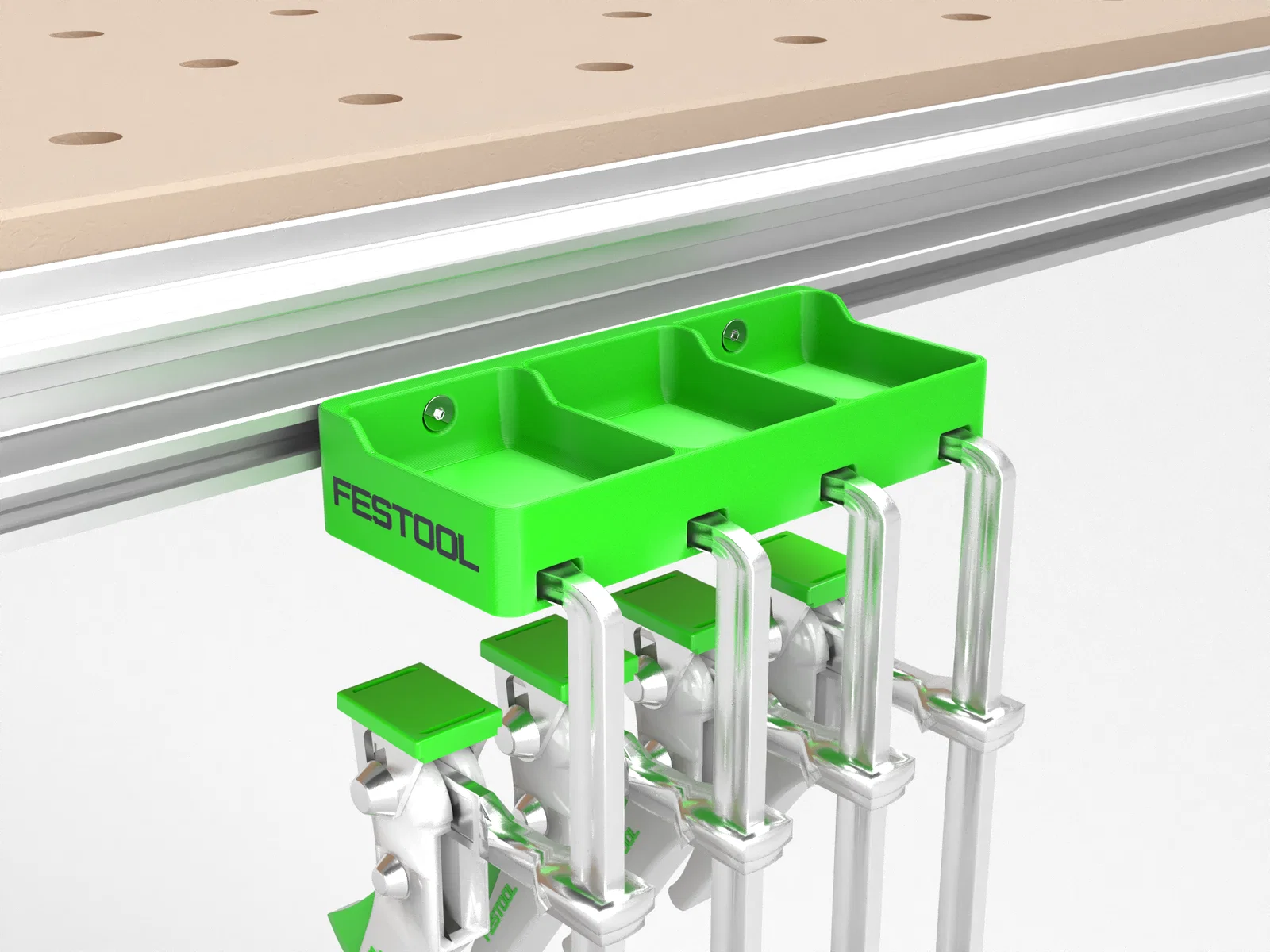

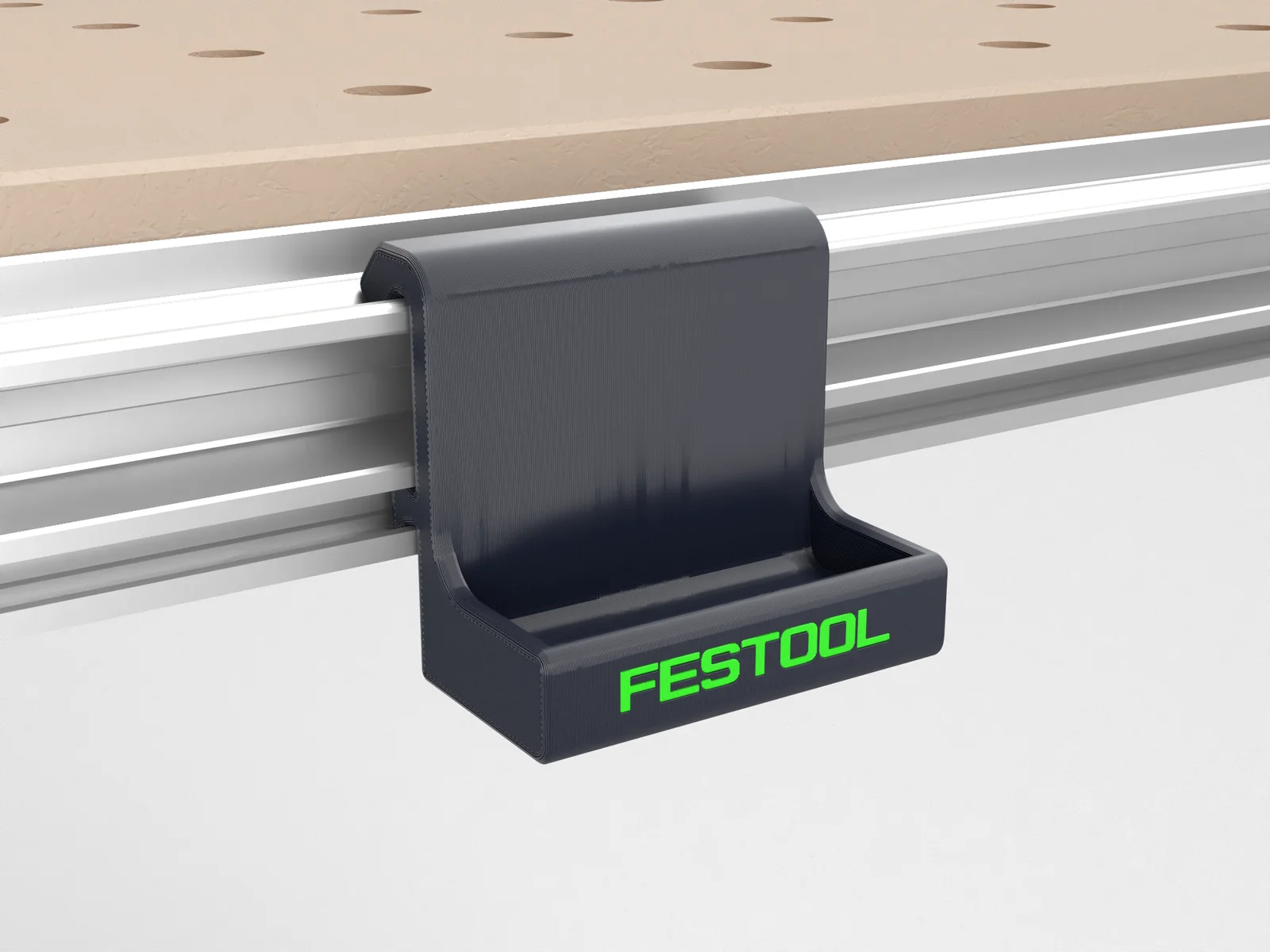

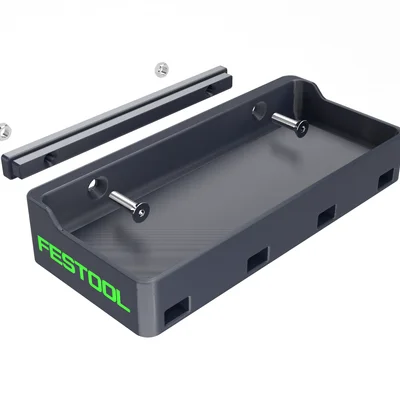

Khay đựng kèm giá kẹp:

Có 3 phiên bản tùy theo số lượng khay: 1 khay, 2 khay và 3 khay. Ngoài ra, khay còn có lỗ để cắm kẹp, tương thích với cả hai loại FSZ 120 và FS-HZ 160.

In ấn Để có kết quả tốt nhất, hãy tuân theo các thông số khuyến nghị:

• Chất liệu: PETG (khuyên dùng); PLA (thay thế)
• Độ dày lớp in (Layer Height): 0,2mm (khuyên dùng)
• Số lớp vỏ (Walls): 2 hoặc 3
• Hỗ trợ (Support): Có
• Mật độ in (Infill): 20%/25% (3D Honeycomb)
• Kích thước: 180mm x 80mm x 35mm

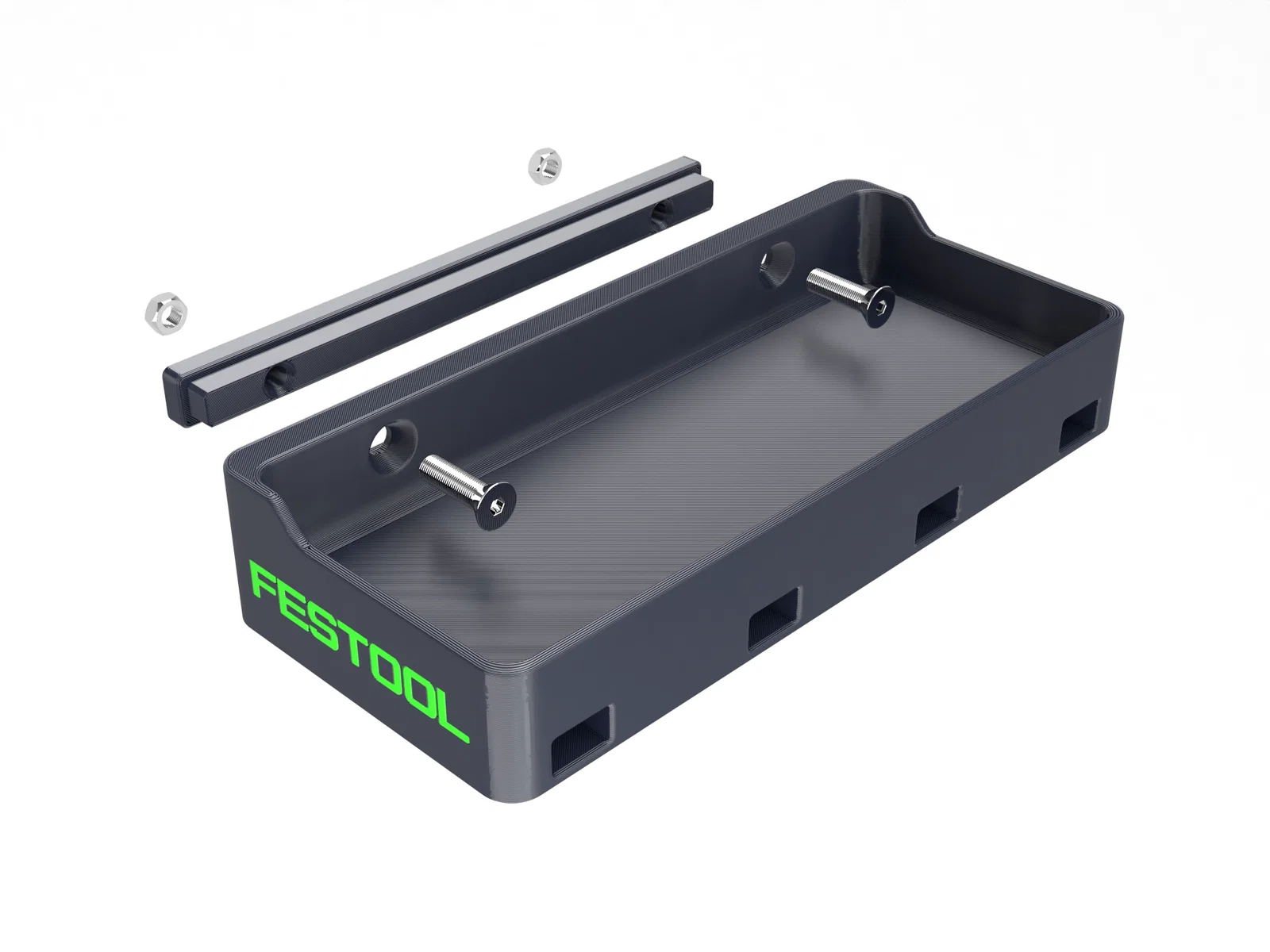

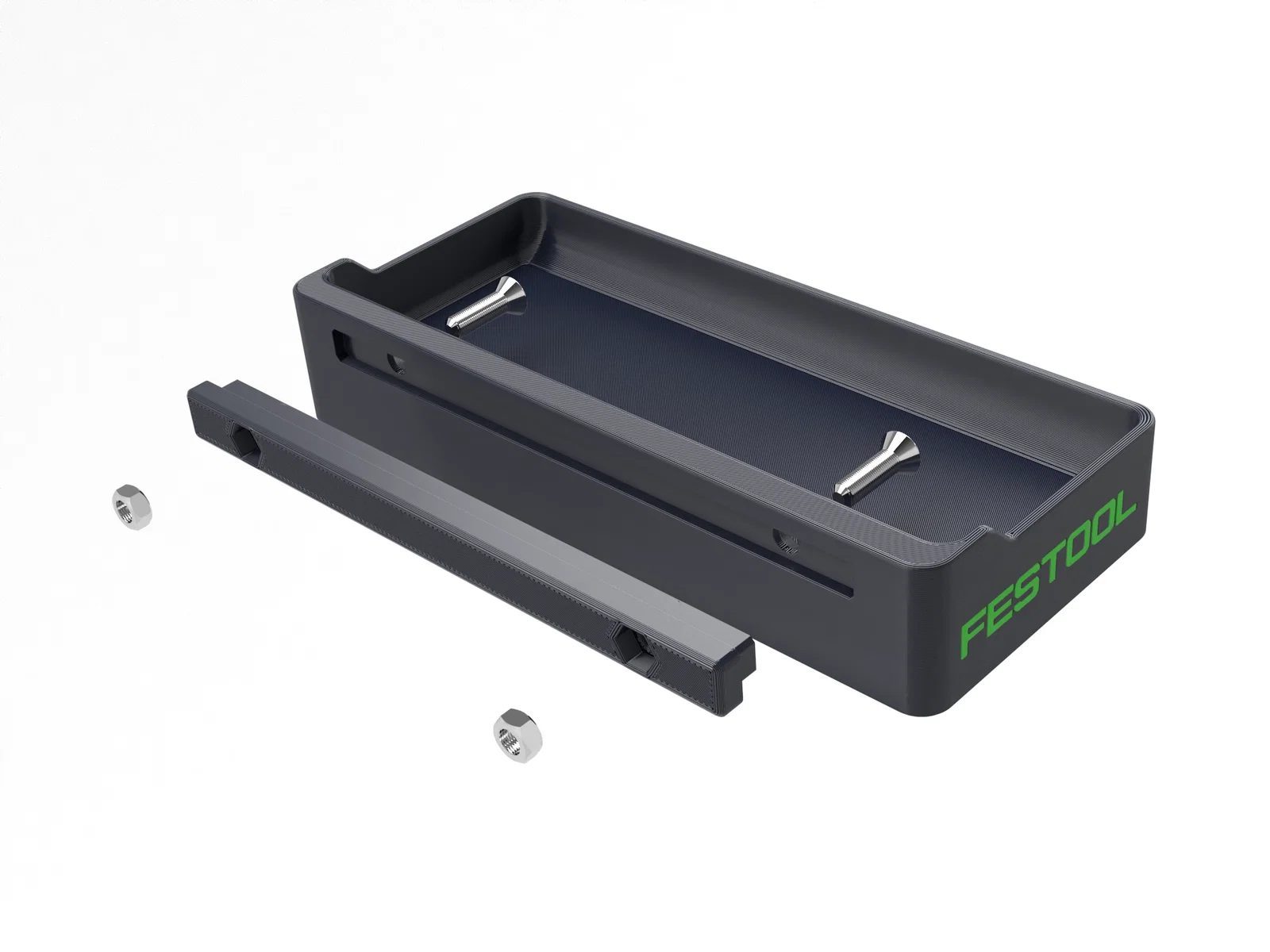

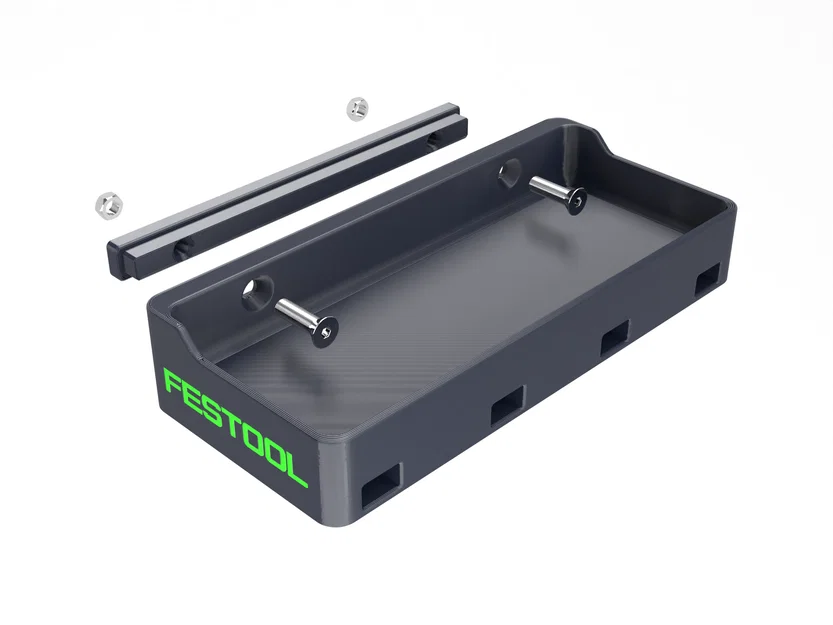

Khay Festool được thiết kế cho các bàn làm việc sau: Khay tương thích với tất cả các bàn Festool MFT. Nếu lắp lên bàn MFT, bạn cần thêm 2 đai ốc M5 và 2 vít âm M5x20mm.

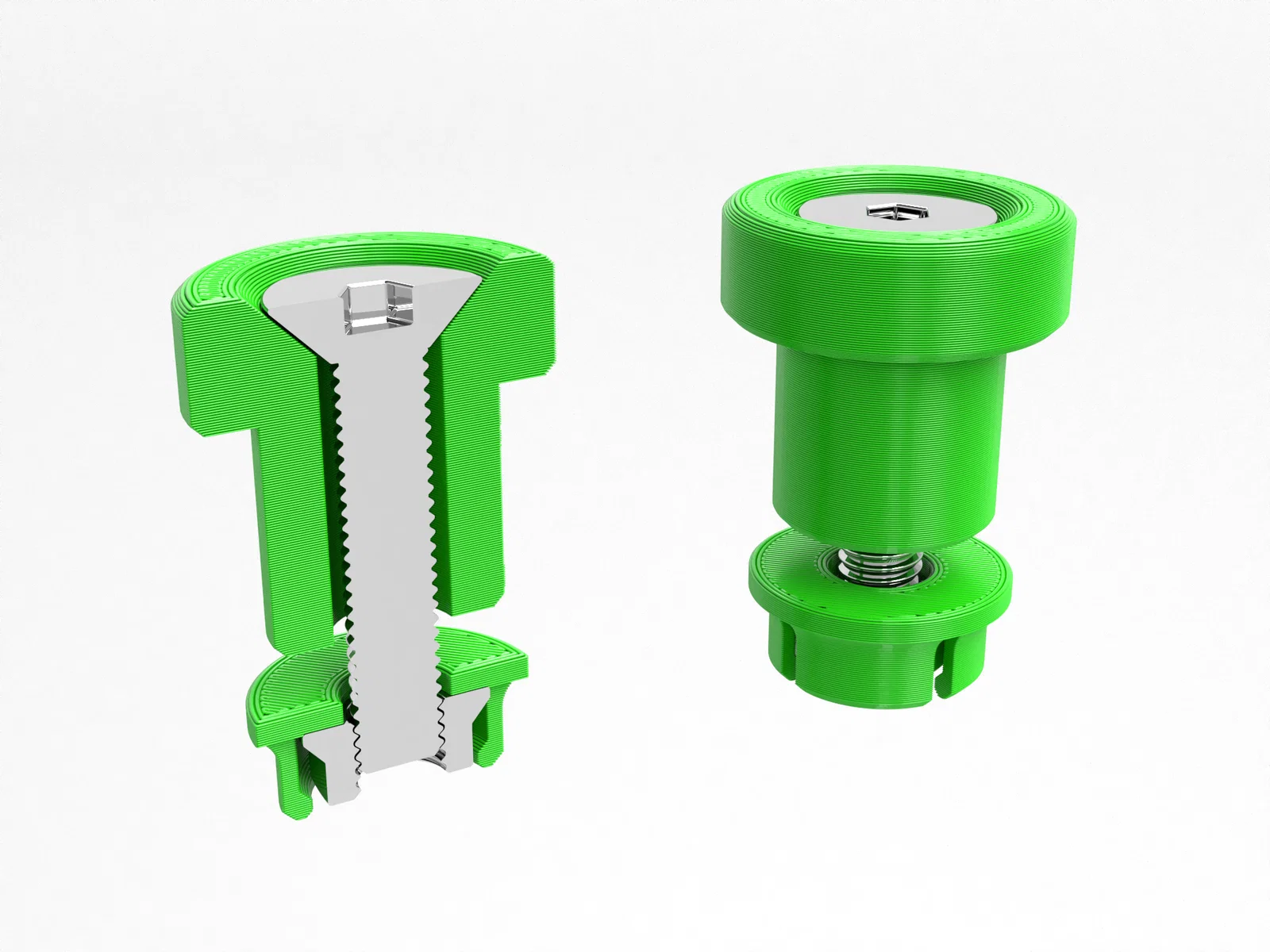

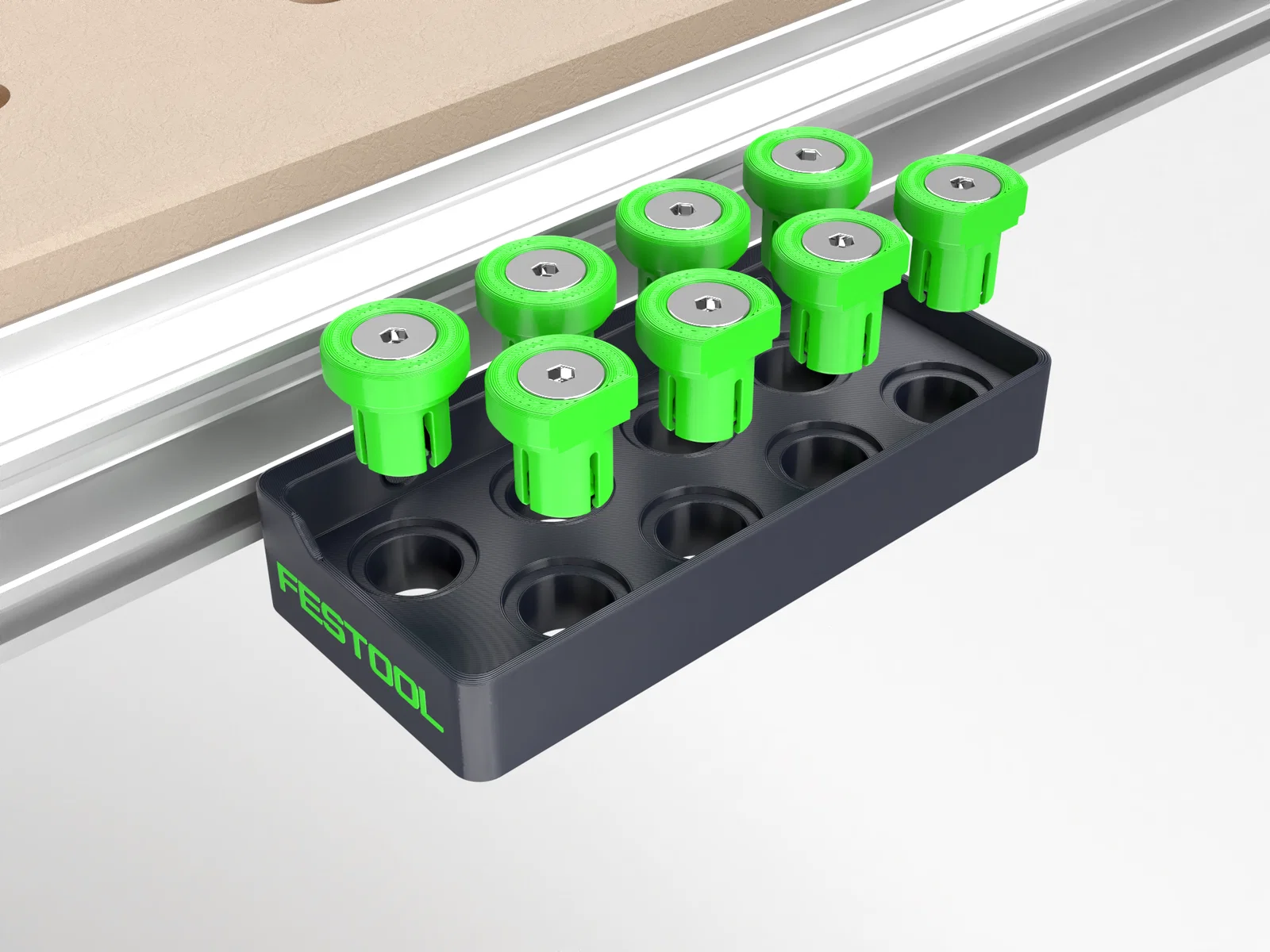

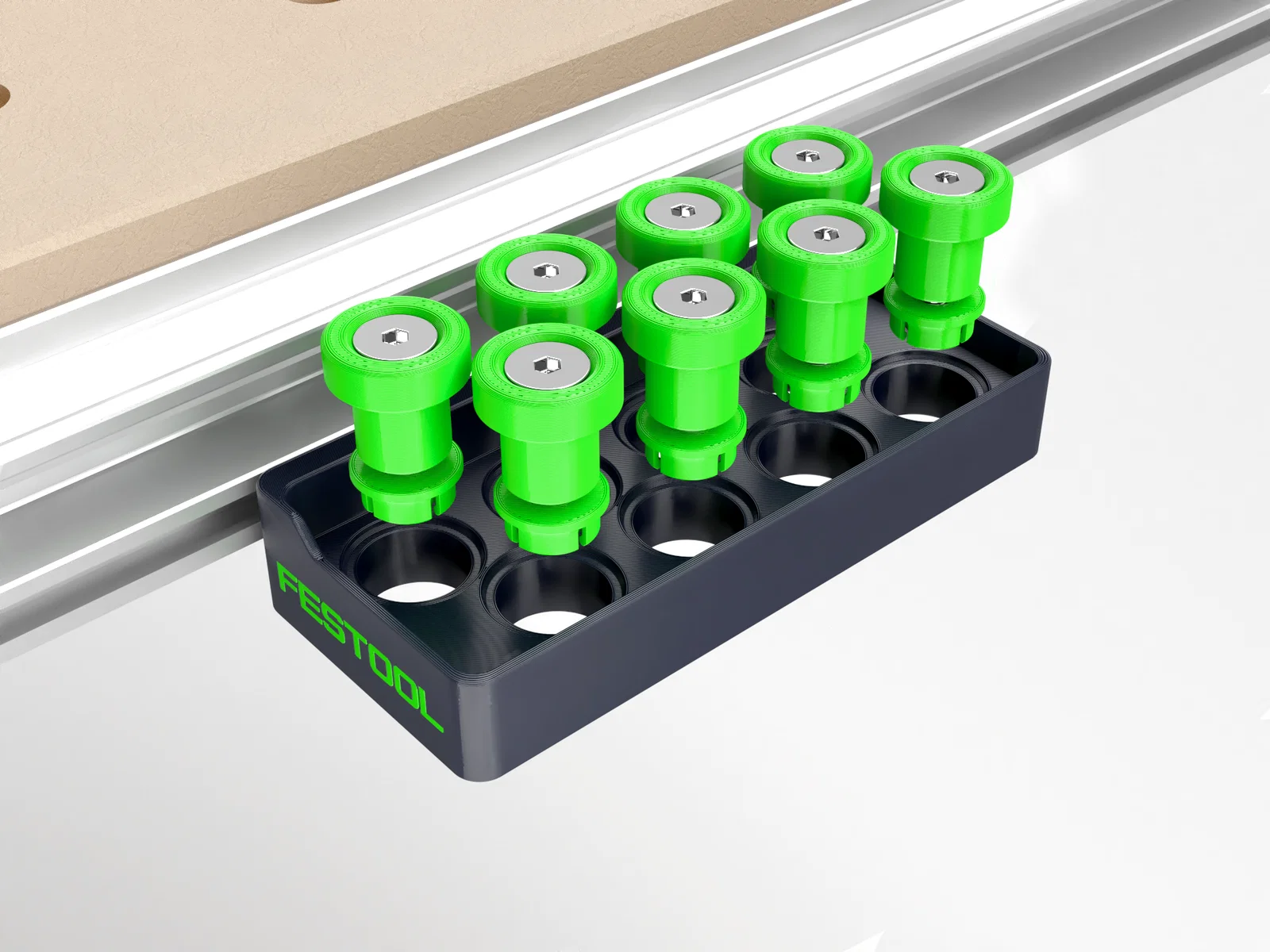

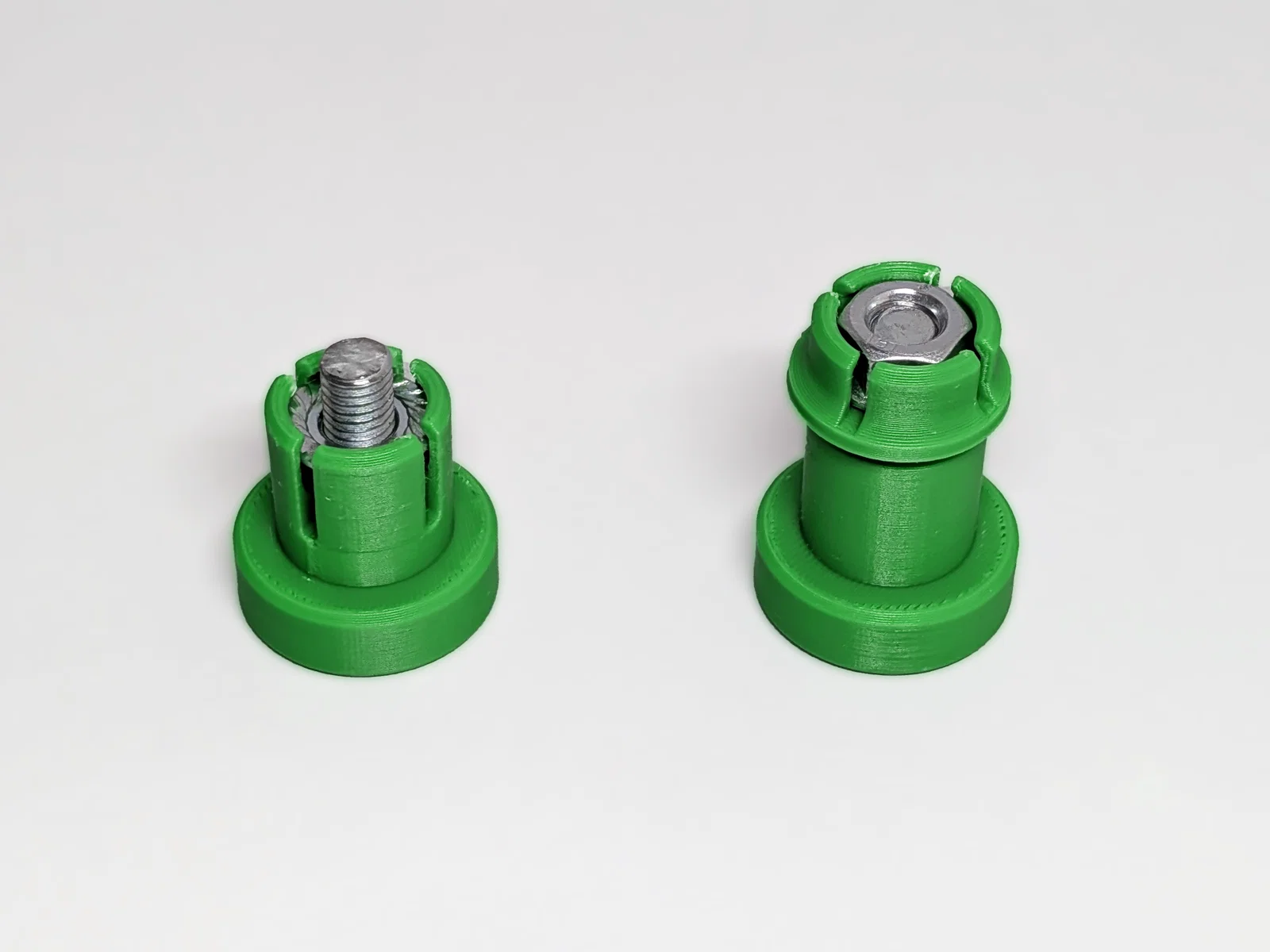

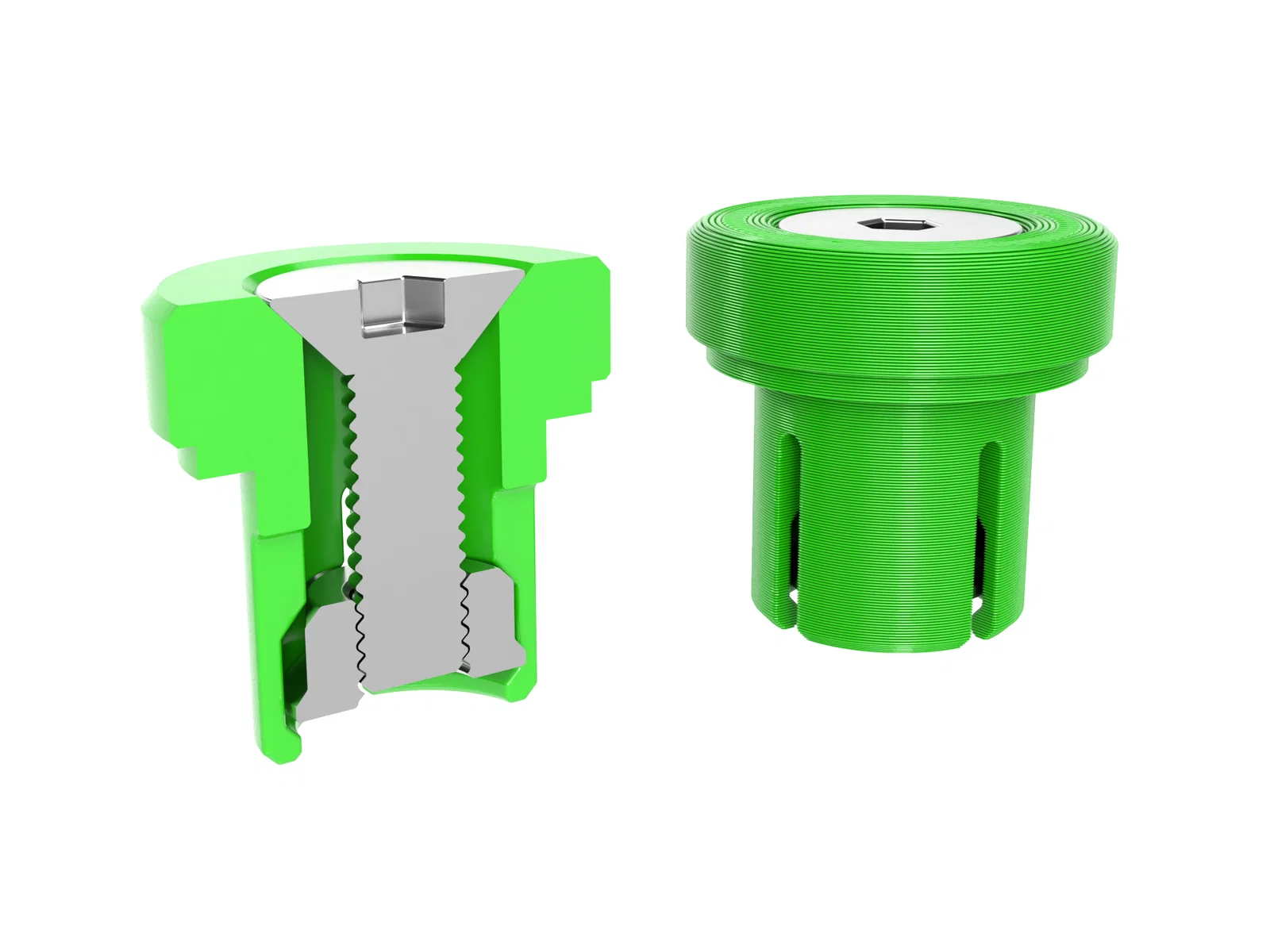

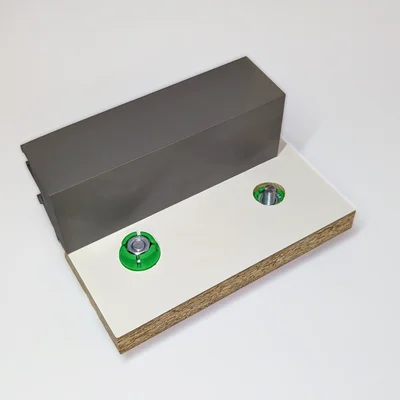

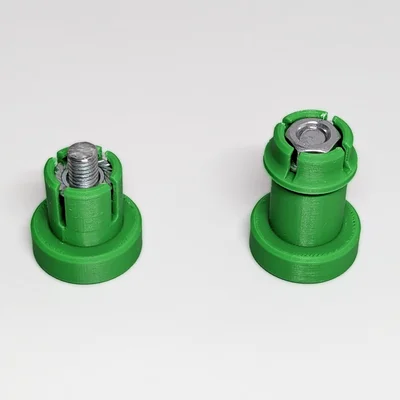

Bench dogs (chốt chặn) có khóa:

Có 2 loại chốt:

• Loại 1 gồm hai hình trụ: phần đế Ø20 mm vừa khít lỗ bàn MFT 3, phần trên Ø30 mm.
• Loại 2 tương tự nhưng có một mặt cắt phẳng để tì vật dụng mà không gây trầy xước. Tôi cũng thiết kế một gờ nhỏ giữa hai hình trụ để giữ các tấm vật liệu mỏng khoảng 2 mm.

Cả hai đều có hệ thống khóa bằng vít đầu âm M8x25 mm và đai ốc M8 mặt bích. Đai ốc M8 được lắp ép vào trong chốt. Chốt này giúp cố định vật liệu vững chắc trên bàn dù có rung lắc hay va đập liên tục.

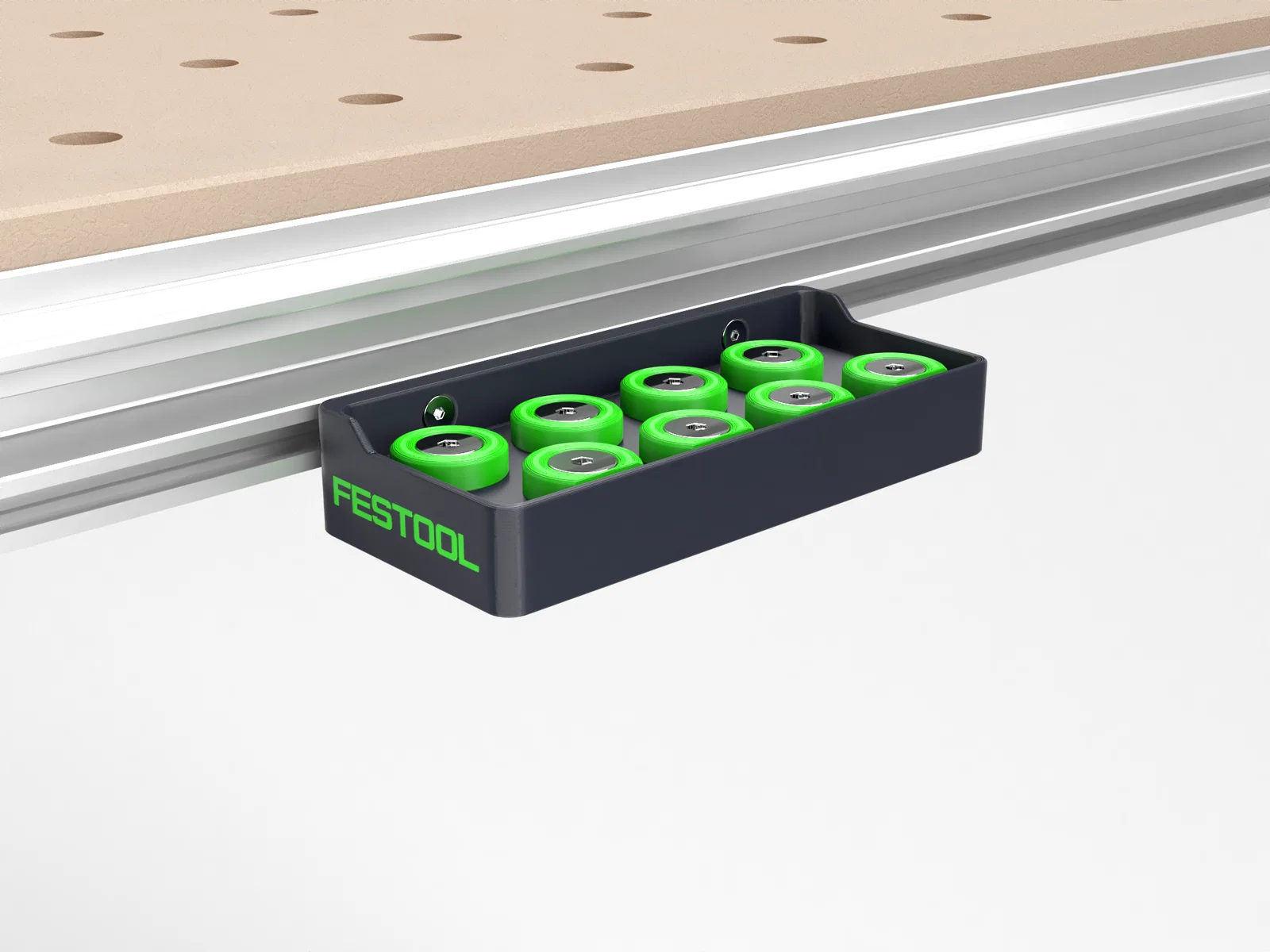

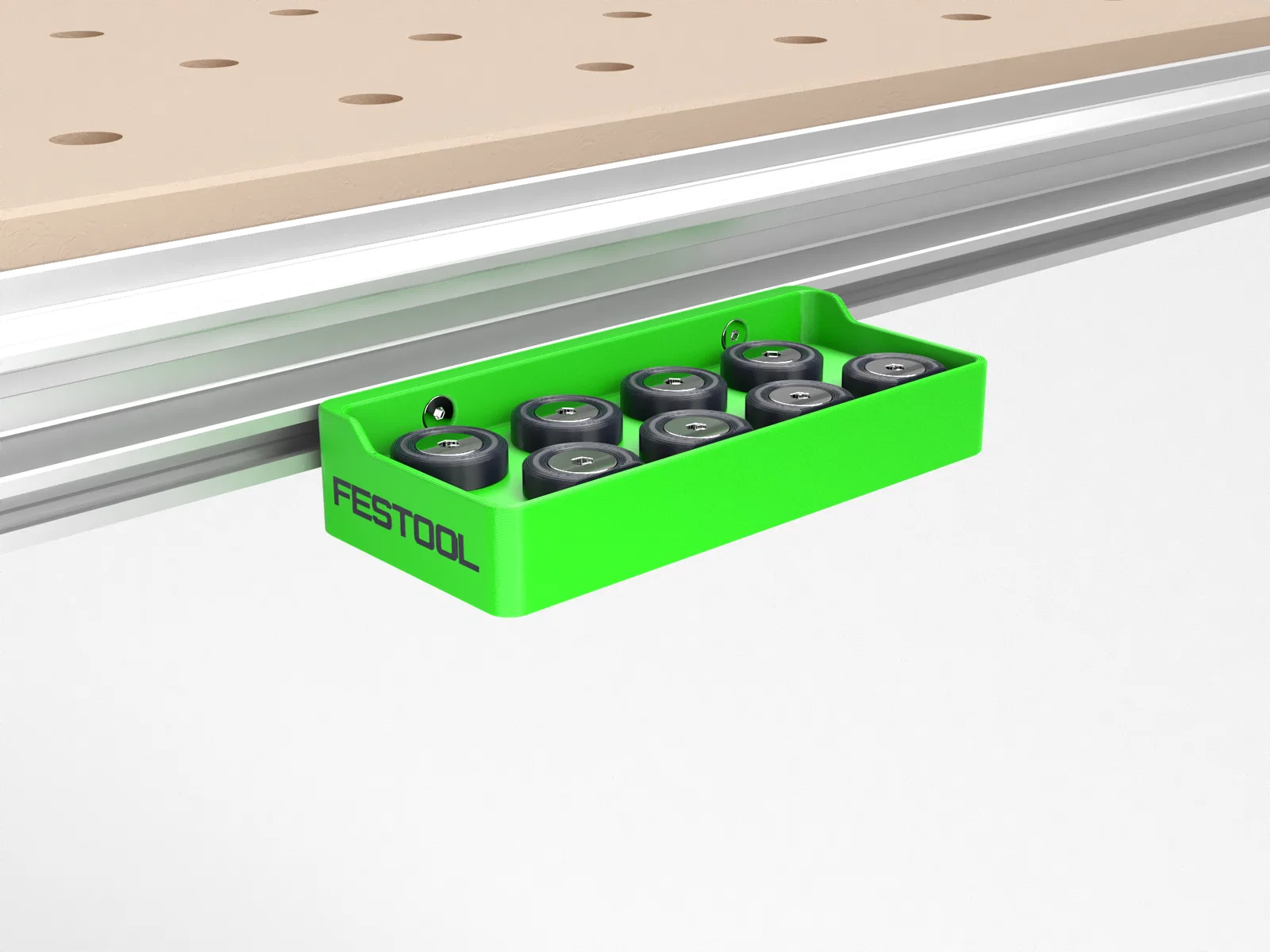

Ngoài ra còn có một kệ tiện lợi để sắp xếp đồ đạc.

In ấn

• Chất liệu: PETG (khuyên dùng); PLA (thay thế)
• Độ dày lớp in: 0,2mm
• Số lớp vỏ: 2 hoặc 3
• Hỗ trợ: Có cho khay - Không cần cho chốt.
• Mật độ in cho khay: 20%/25% (Honeycomb)
• Mật độ in cho chốt: 50%/100% (Honeycomb)
• Kích thước khay: 180mm x 80mm x 35mm
• Kích thước chốt: Ø30mm x 29mm

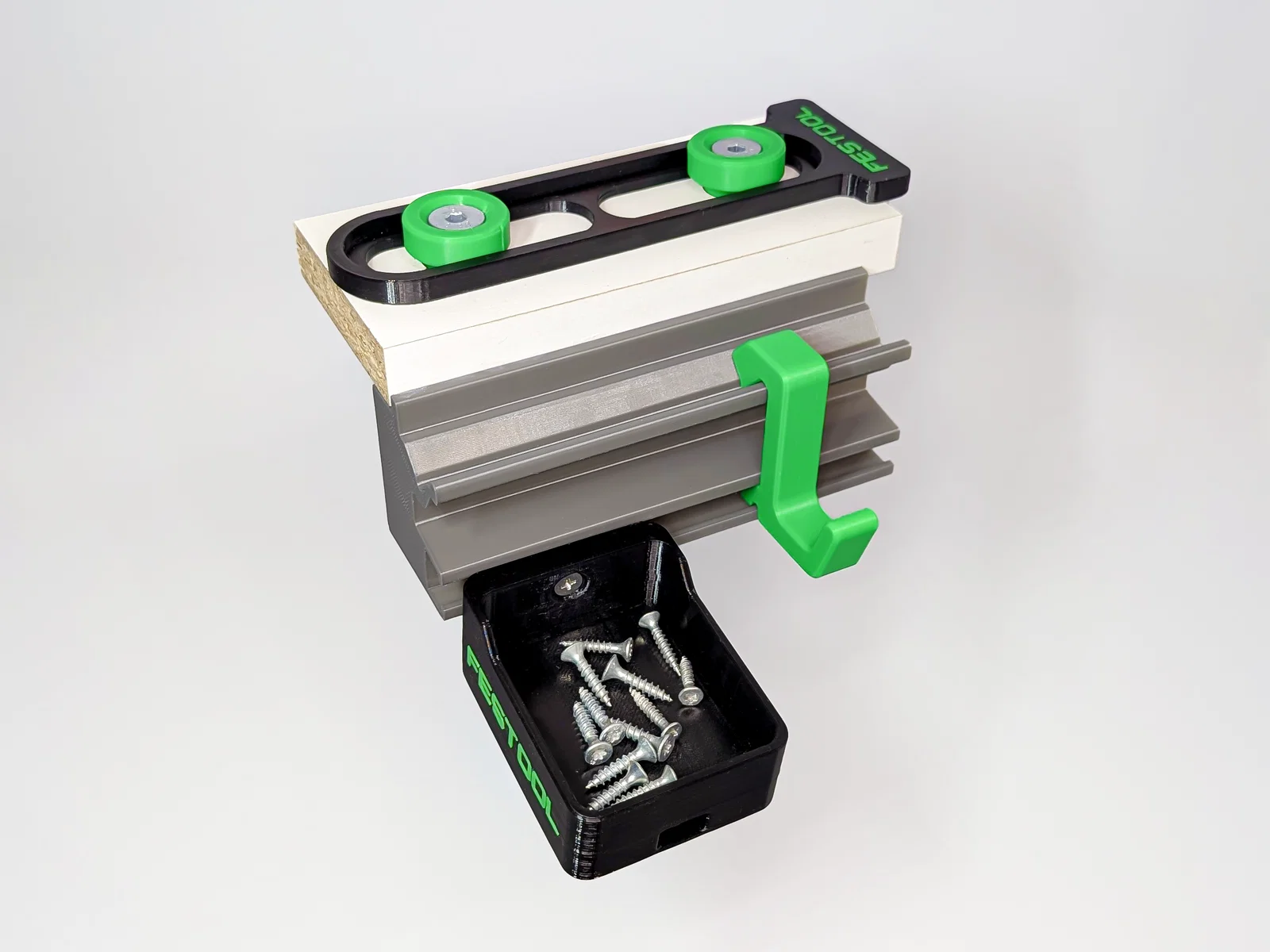

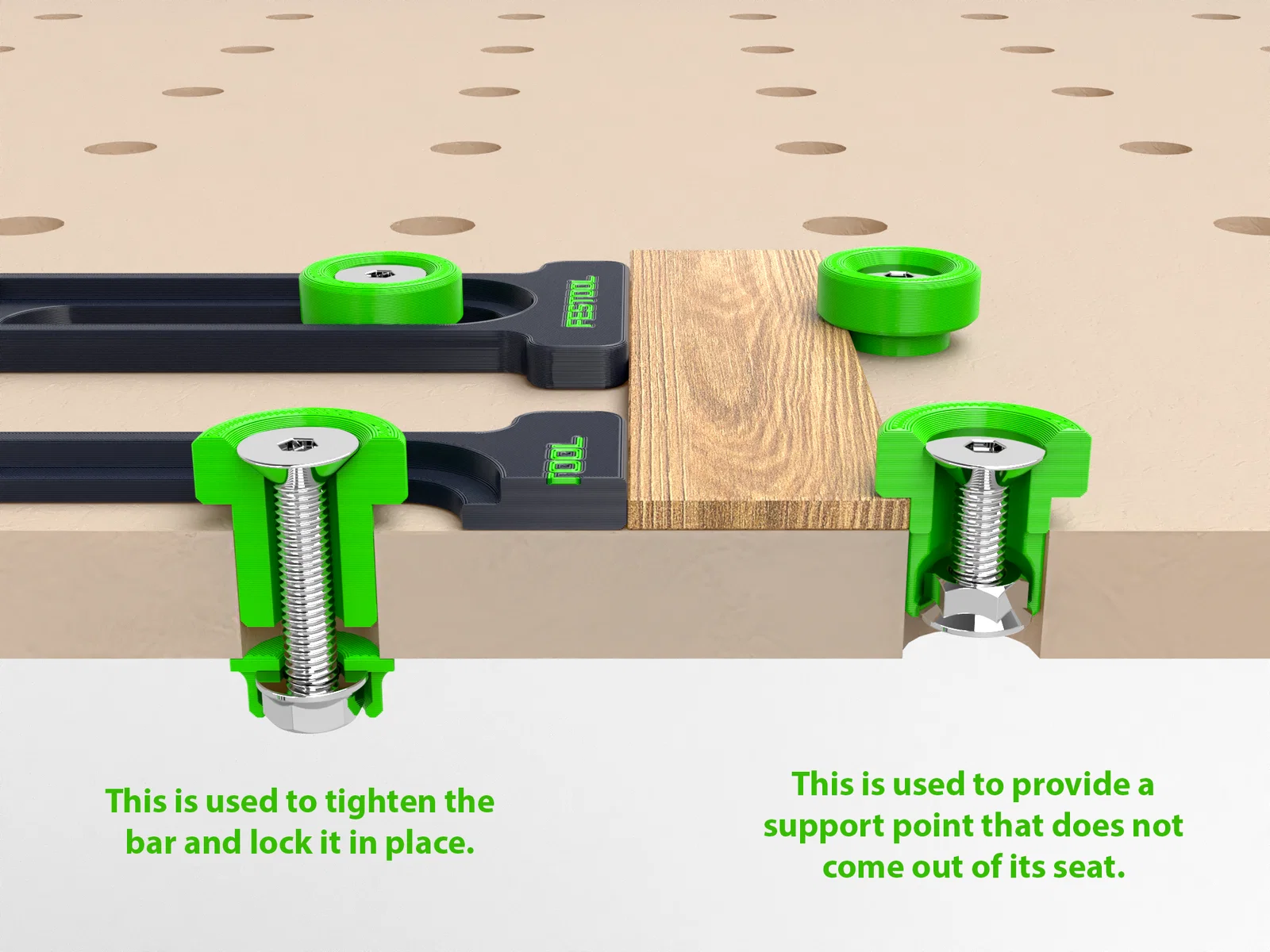

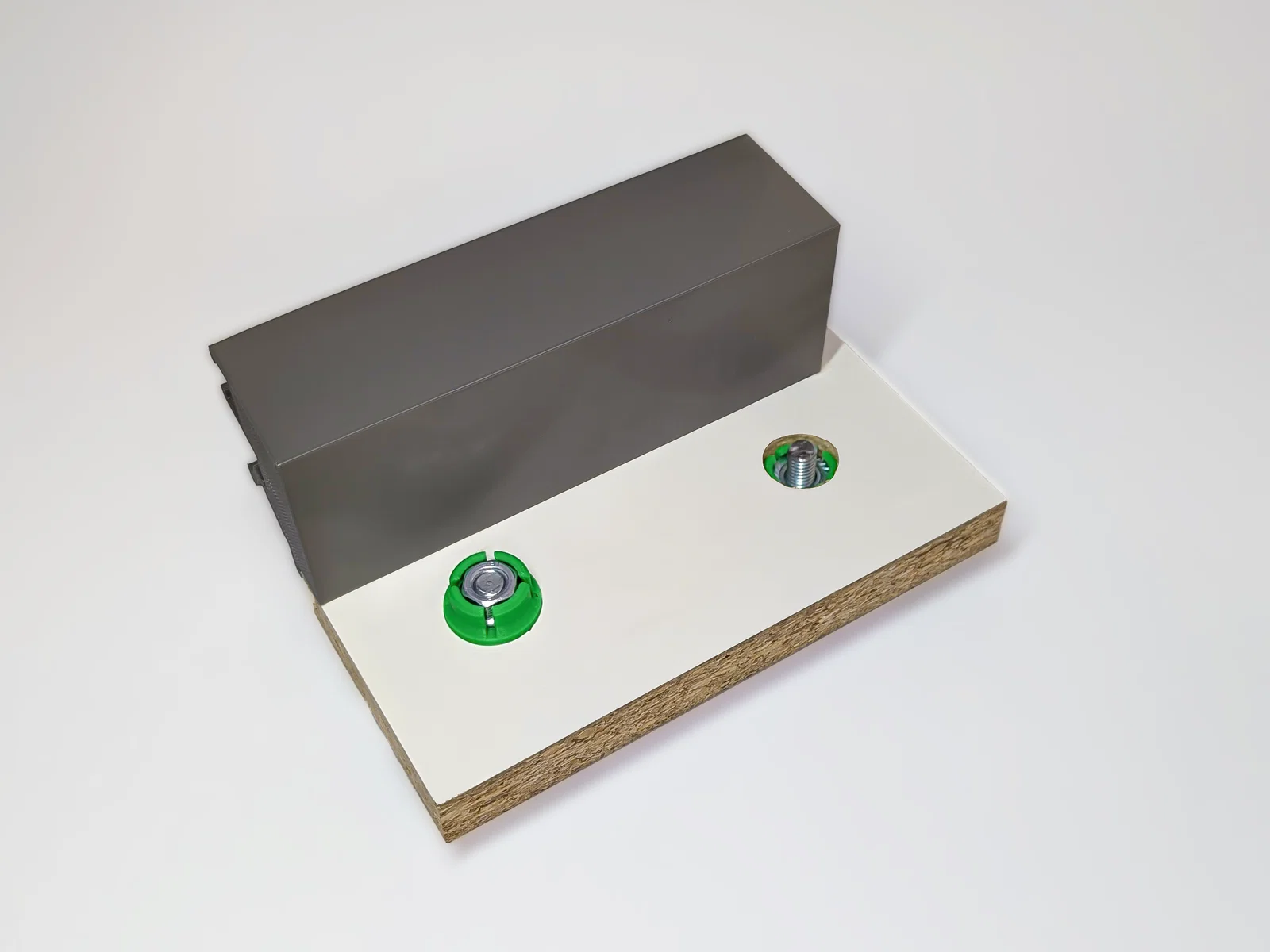

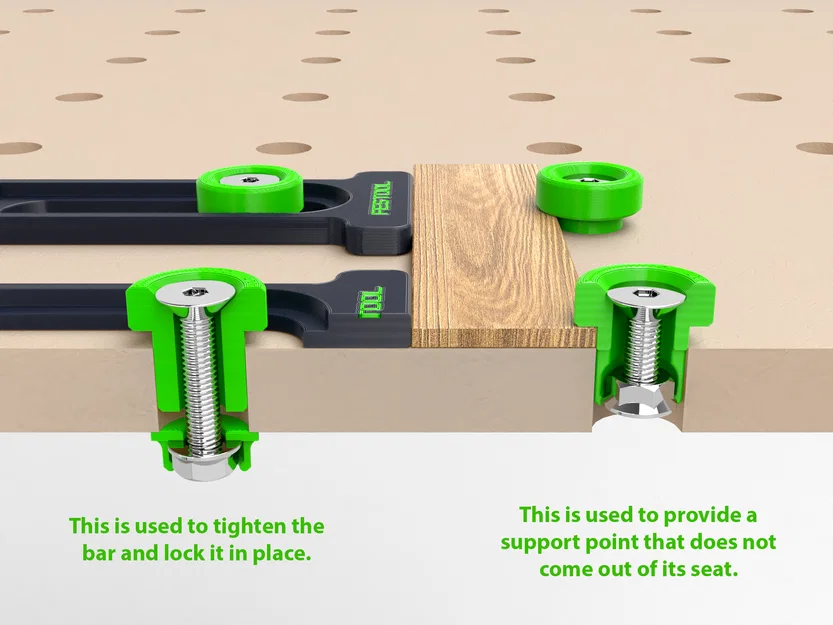

Vít kẹp (Clamp screws):

Phần thân trụ có đế Ø20 mm vừa lỗ bàn MFT 3, phần trên Ø30 mm, cao 10 mm. Vít kẹp dùng để cố định thanh sau khi đã đặt vào vị trí, sử dụng vít M8x40 mm và đai ốc M8.

In ấn

• Chất liệu: PETG (khuyên dùng); PLA (thay thế)
• Độ dày lớp in: 0,2mm
• Số lớp vỏ: 2 hoặc 3
• Hỗ trợ: Có cho khay - Không cho chốt.
• Mật độ in khay: 20%/25% (Honeycomb)
• Mật độ in chốt: 50%/100% (Honeycomb)
• Kích thước: Khay 180x80x35mm, Chốt trên Ø30x29mm, Chốt dưới Ø24x10mm

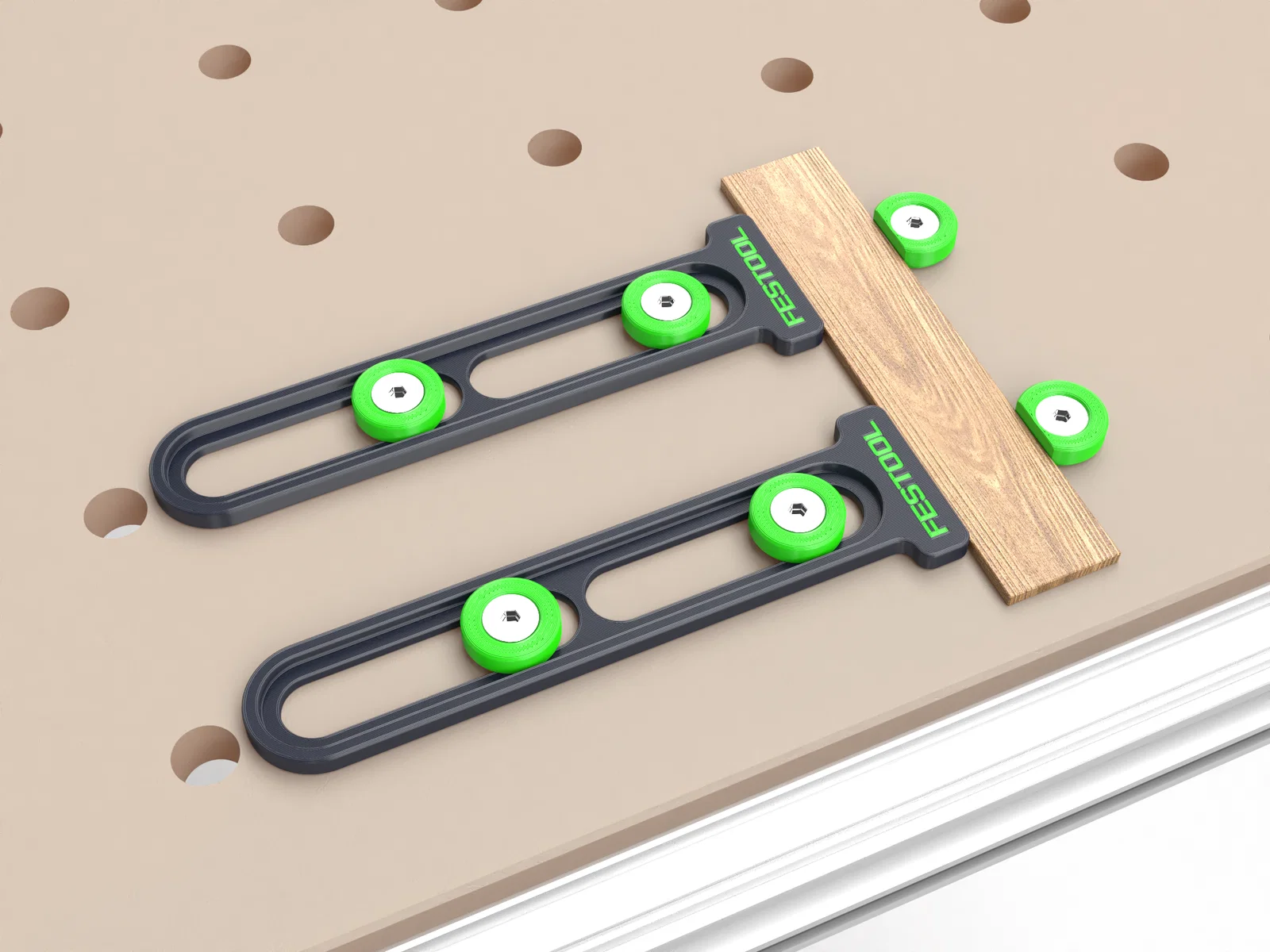

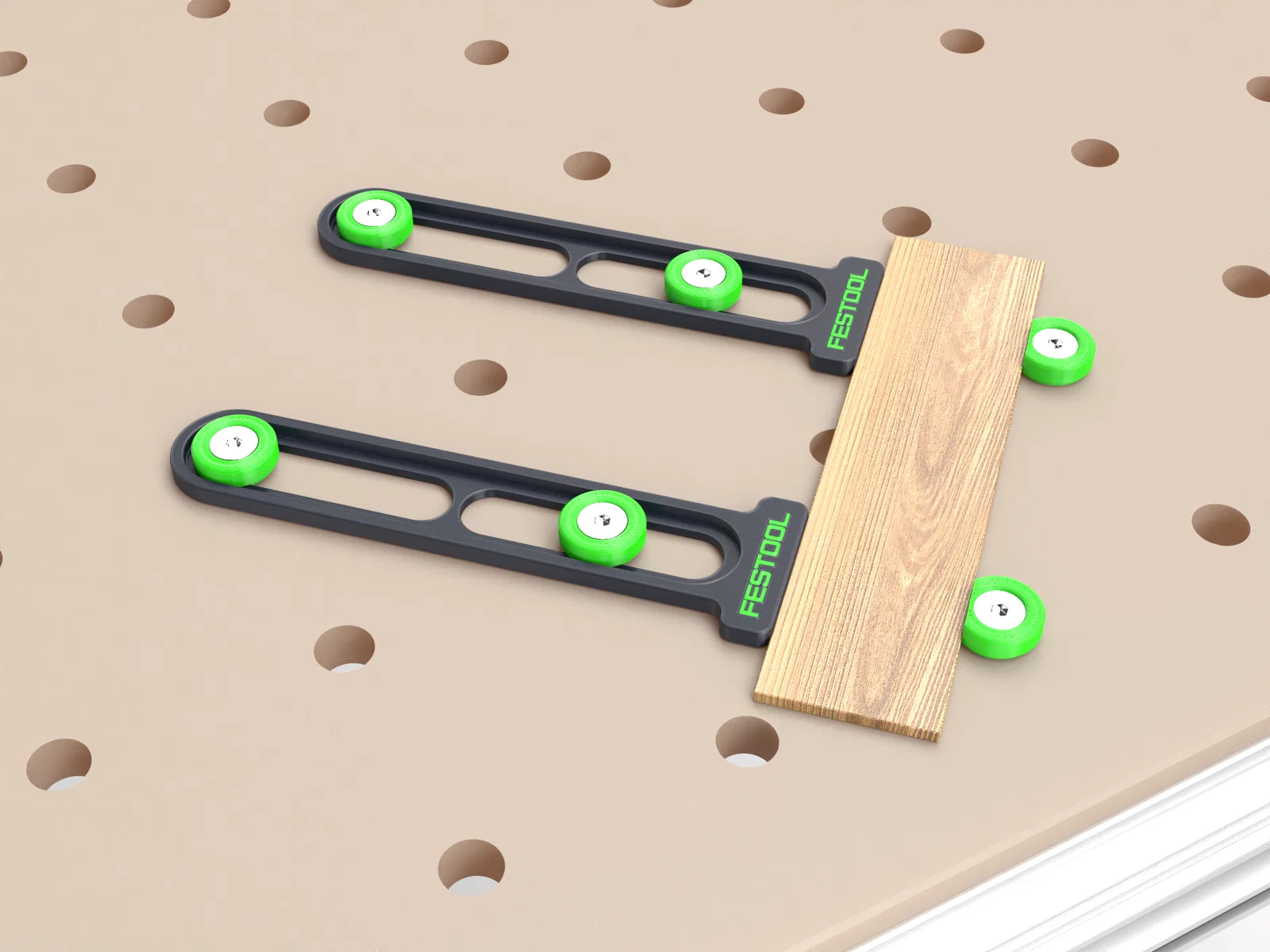

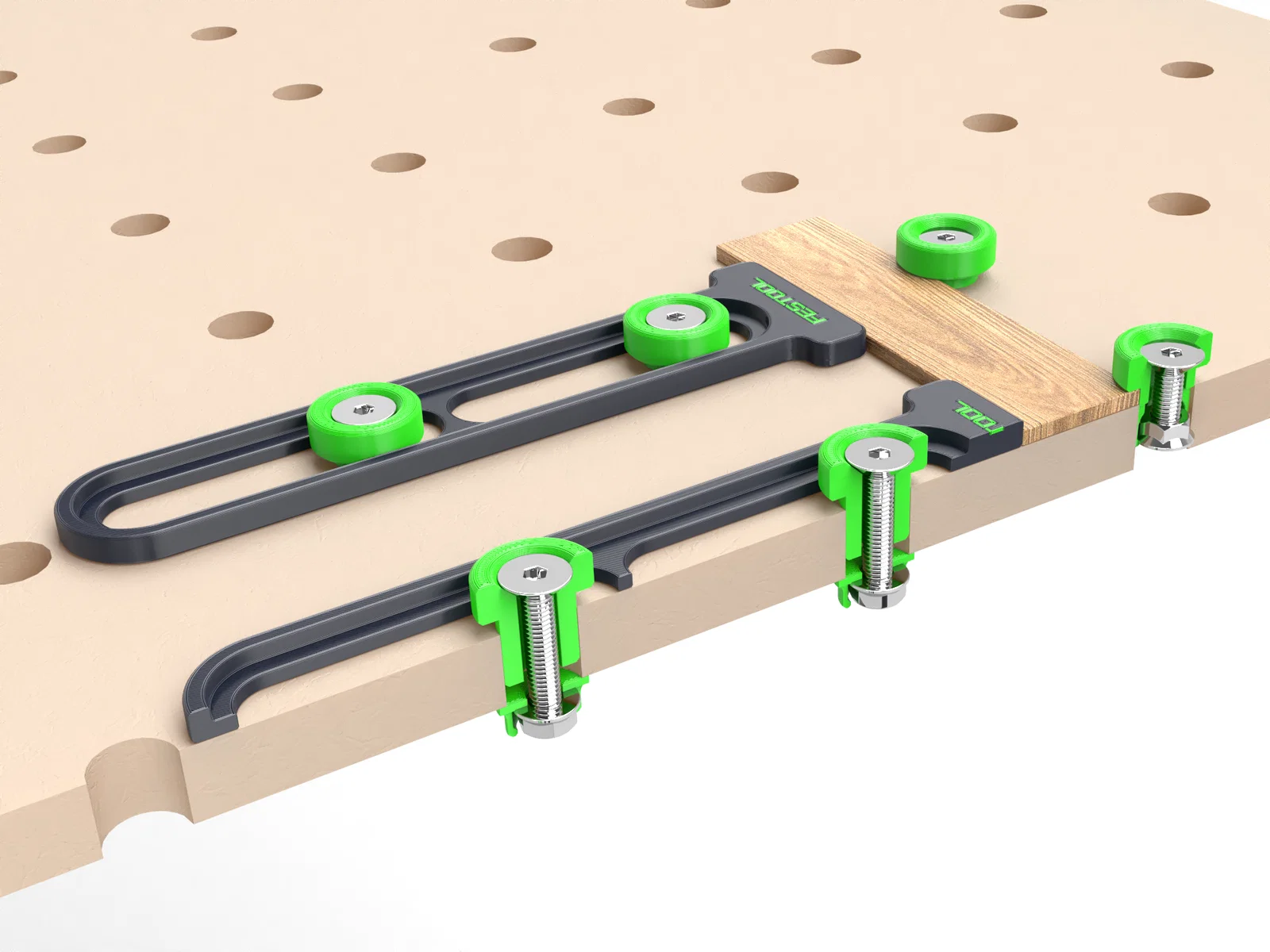

Thanh điều chỉnh (Adjustable rod):

Một chốt chặn cho bàn MFT 3 là vô cùng cần thiết. Tôi đã thiết kế các tay đòn có thể điều chỉnh linh hoạt, kể cả theo đường chéo, cố định dễ dàng vào lỗ Ø20 mm.

In ấn

• Chất liệu: PETG (khuyên dùng); PLA (thay thế)
• Độ dày lớp in: 0,2mm
• Số lớp vỏ: 2 hoặc 3
• Hỗ trợ: Không
• Mật độ in: 50%/100% (Honeycomb)
• Kích thước: 225mm x 62mm x 8mm

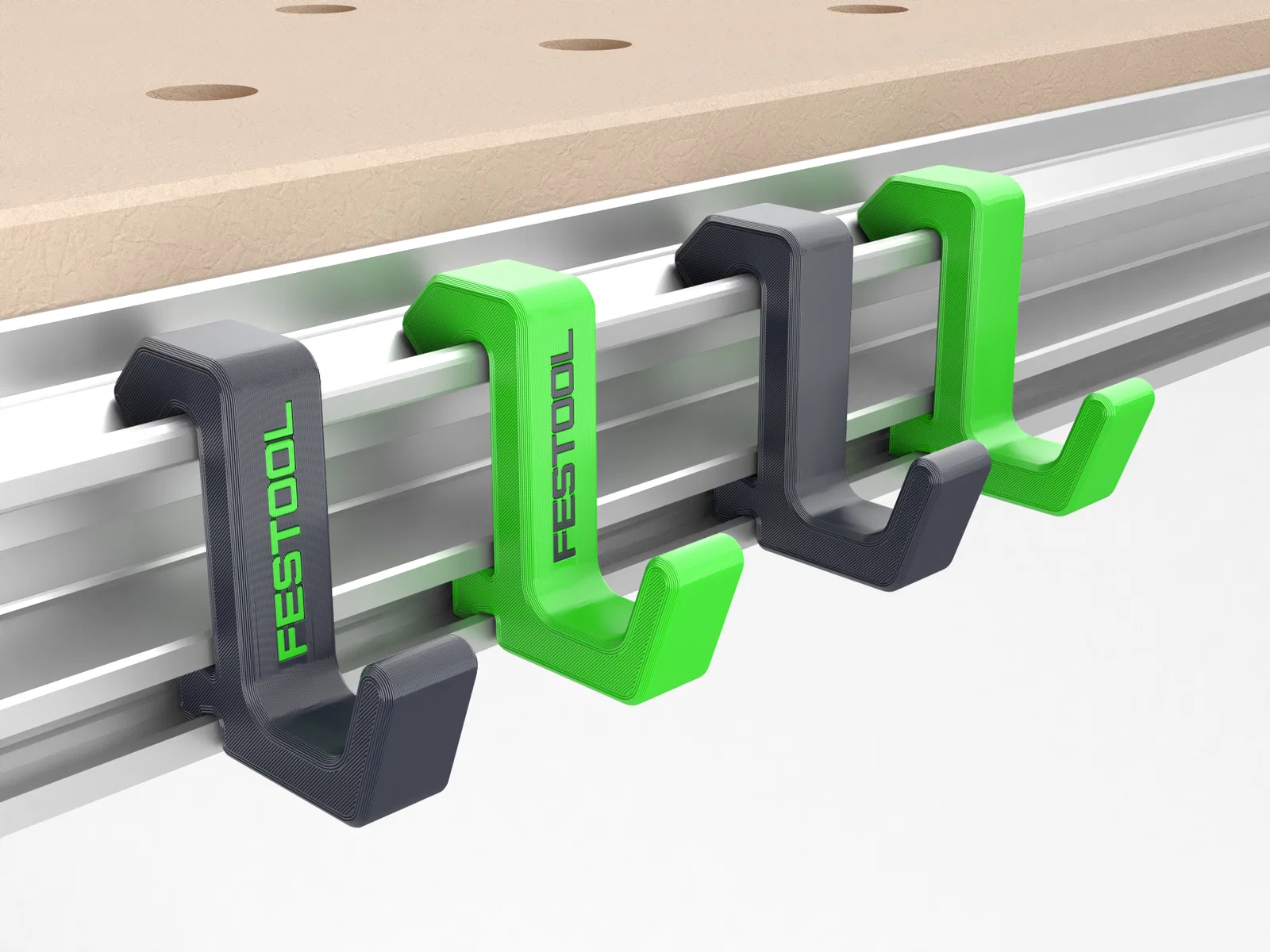

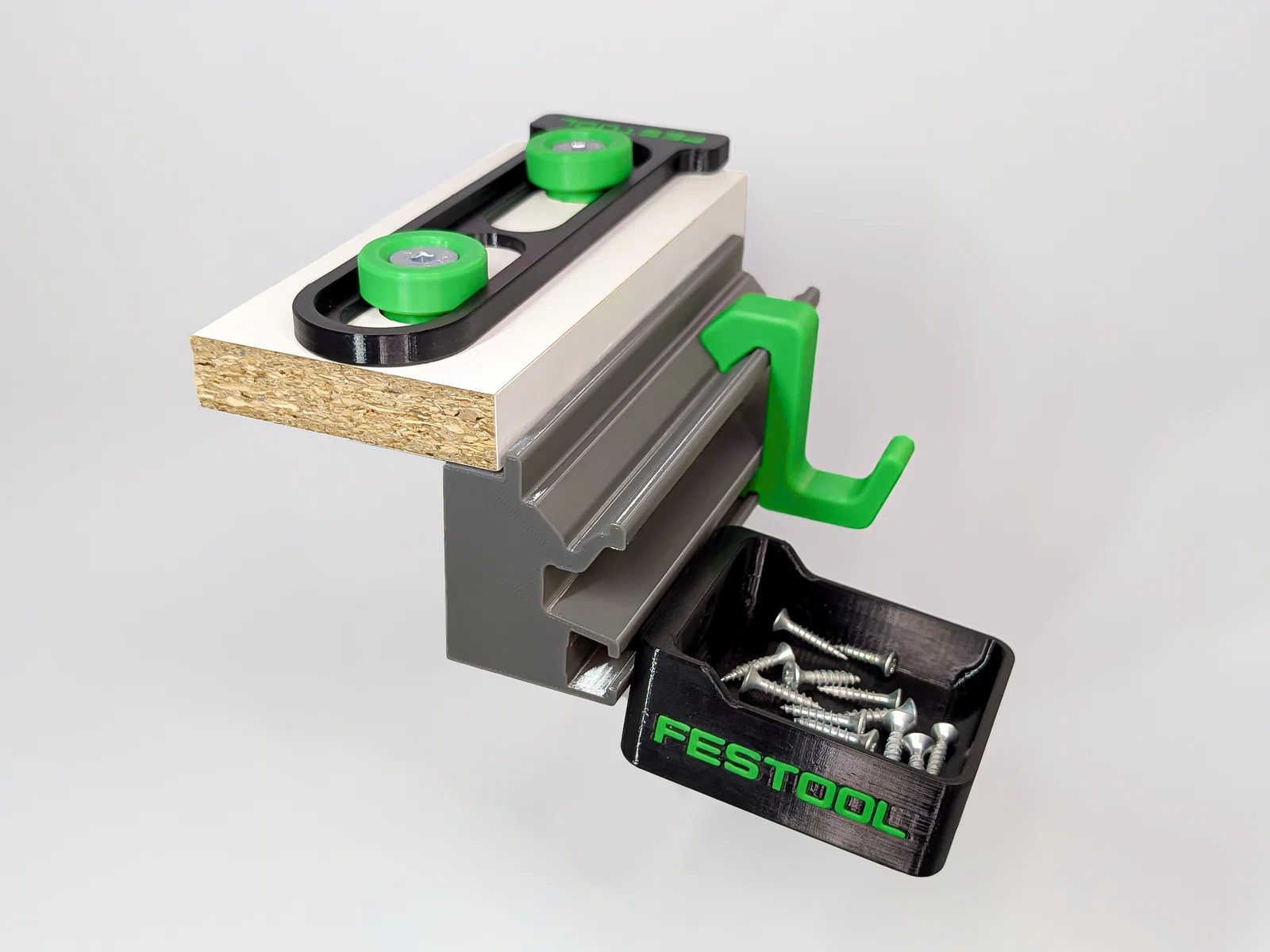

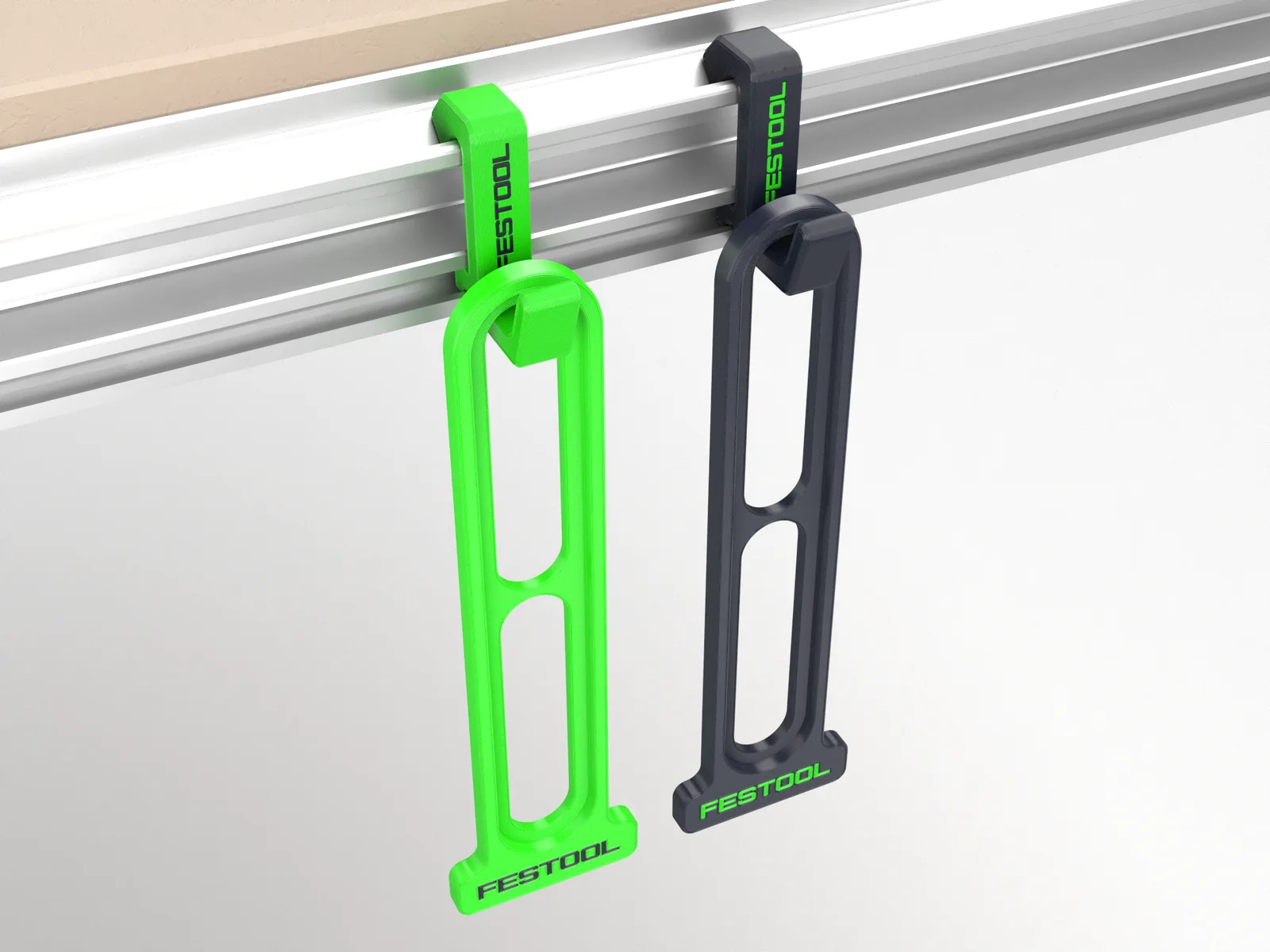

Móc treo (Hooks):

Móc treo tiện lợi cho cáp, quần áo và mọi thứ bạn cần. Hình dáng cứng cáp giúp chịu lực và chống va đập tốt. Không cần vít, có thể di chuyển tùy ý trên bàn.

In ấn

• Chất liệu: PETG (khuyên dùng); PLA (thay thế)
• Độ dày lớp in: 0,2mm
• Số lớp vỏ: 2 hoặc 3
• Hỗ trợ: Không
• Mật độ in: 50%/100% (Honeycomb)
• Kích thước: 59mm x 58mm x 15mm

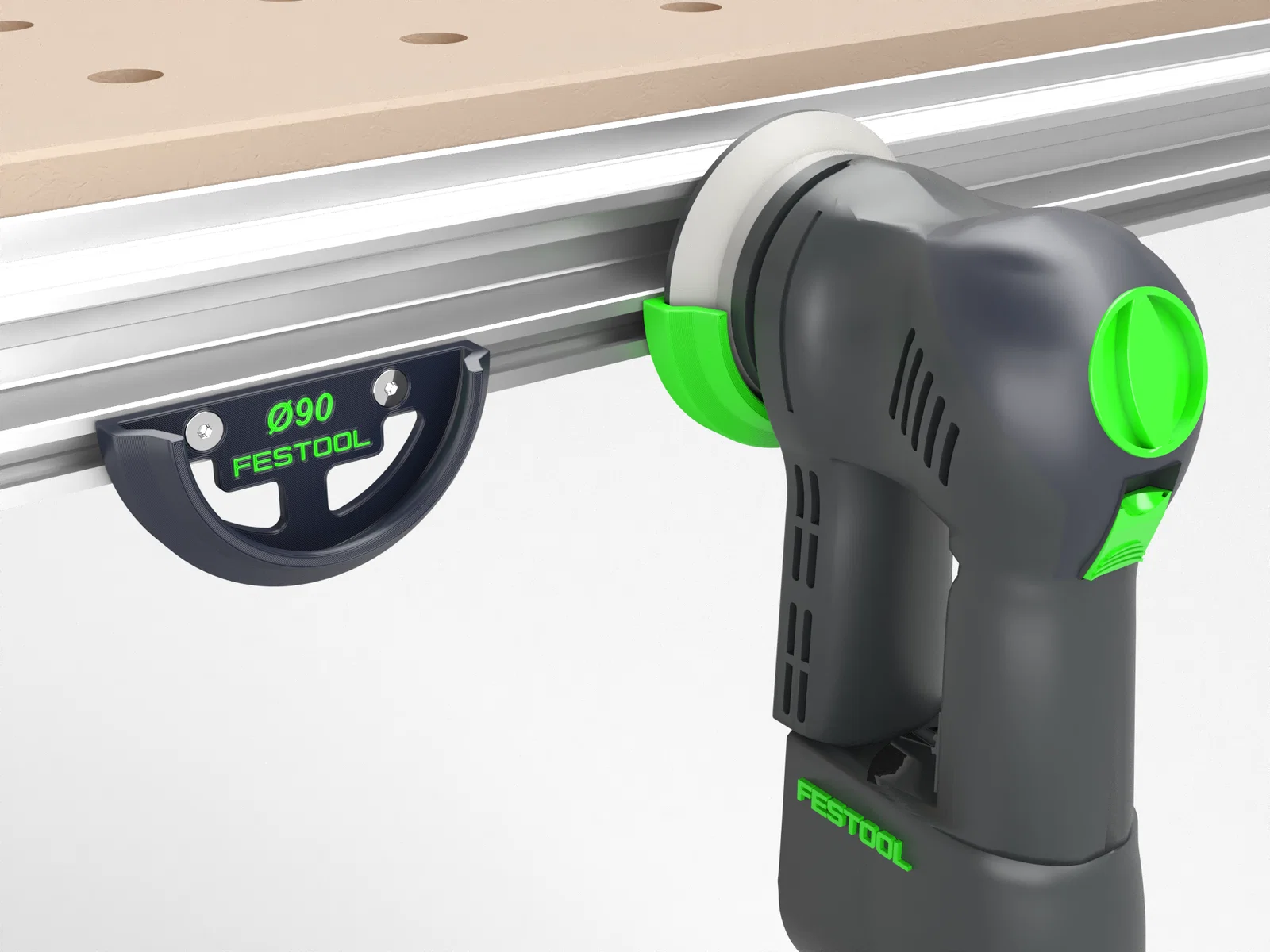

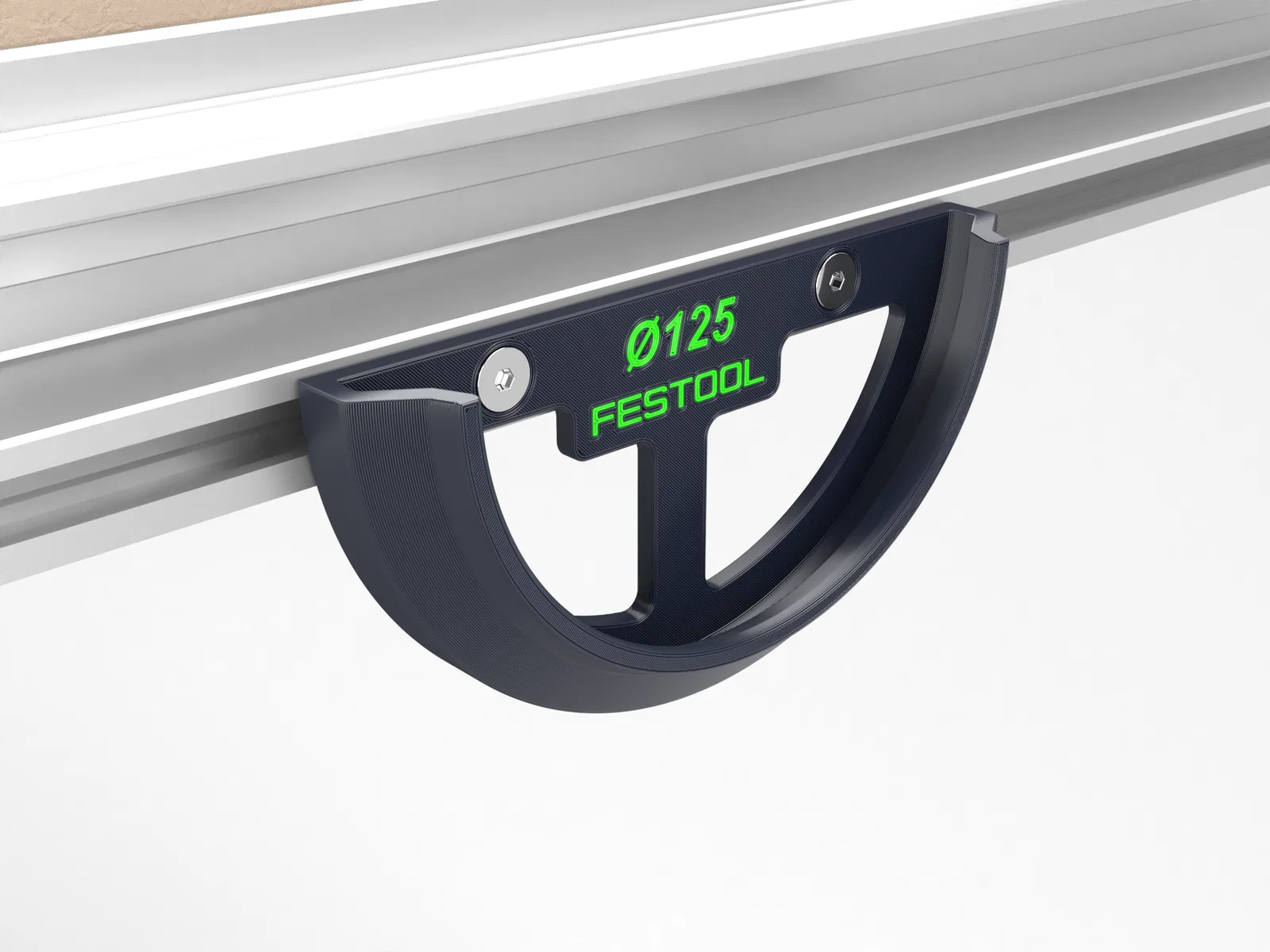

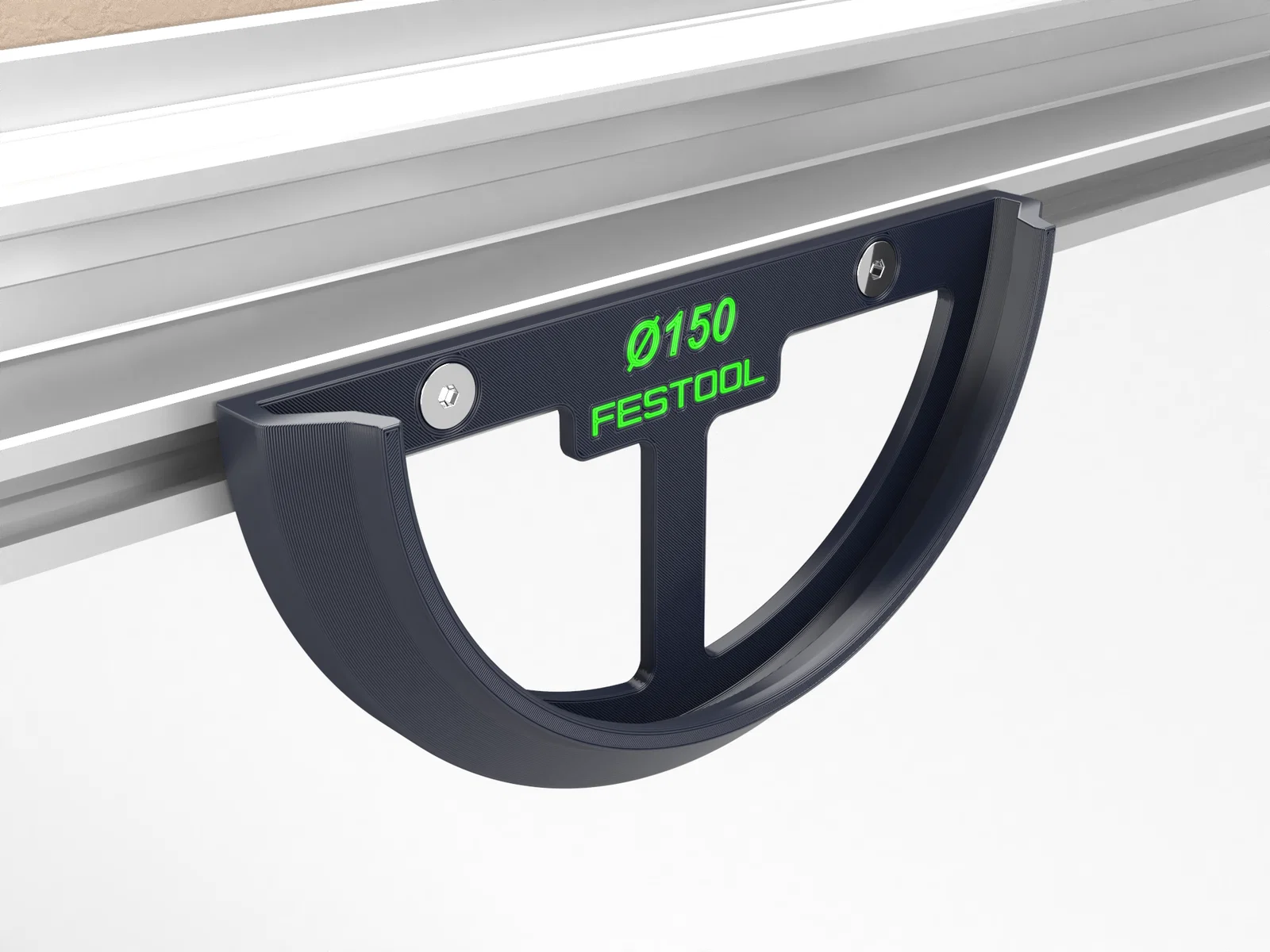

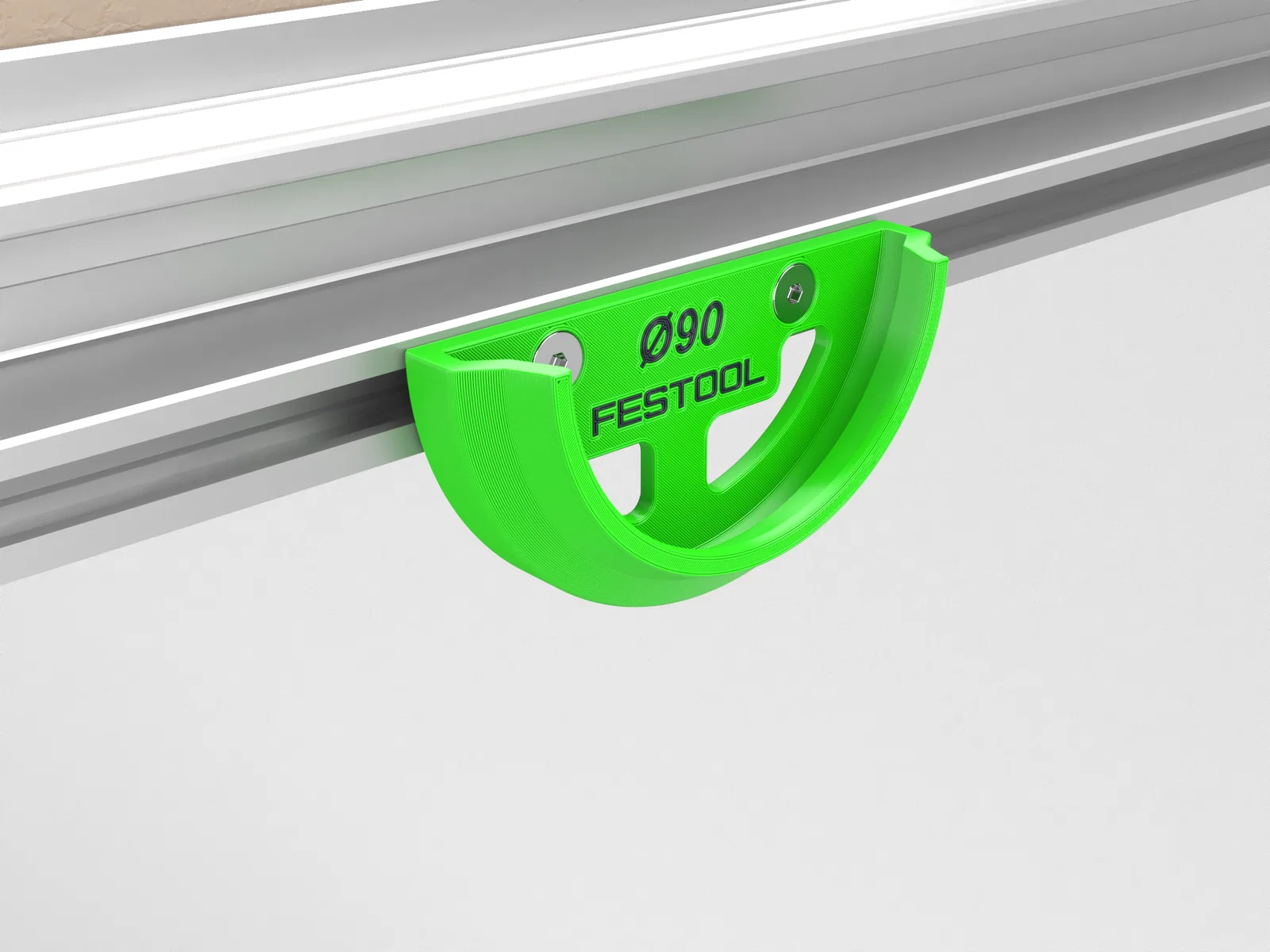

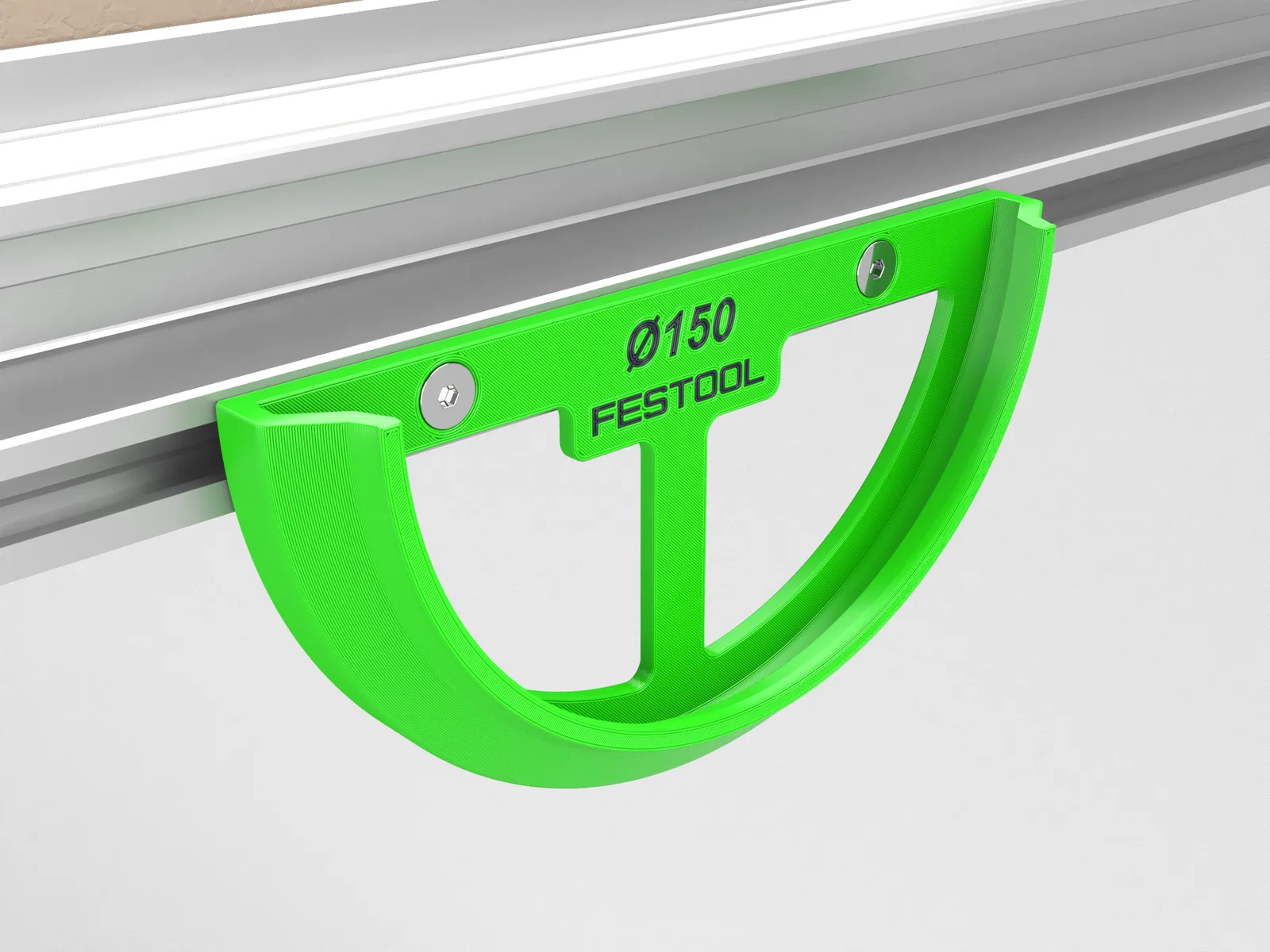

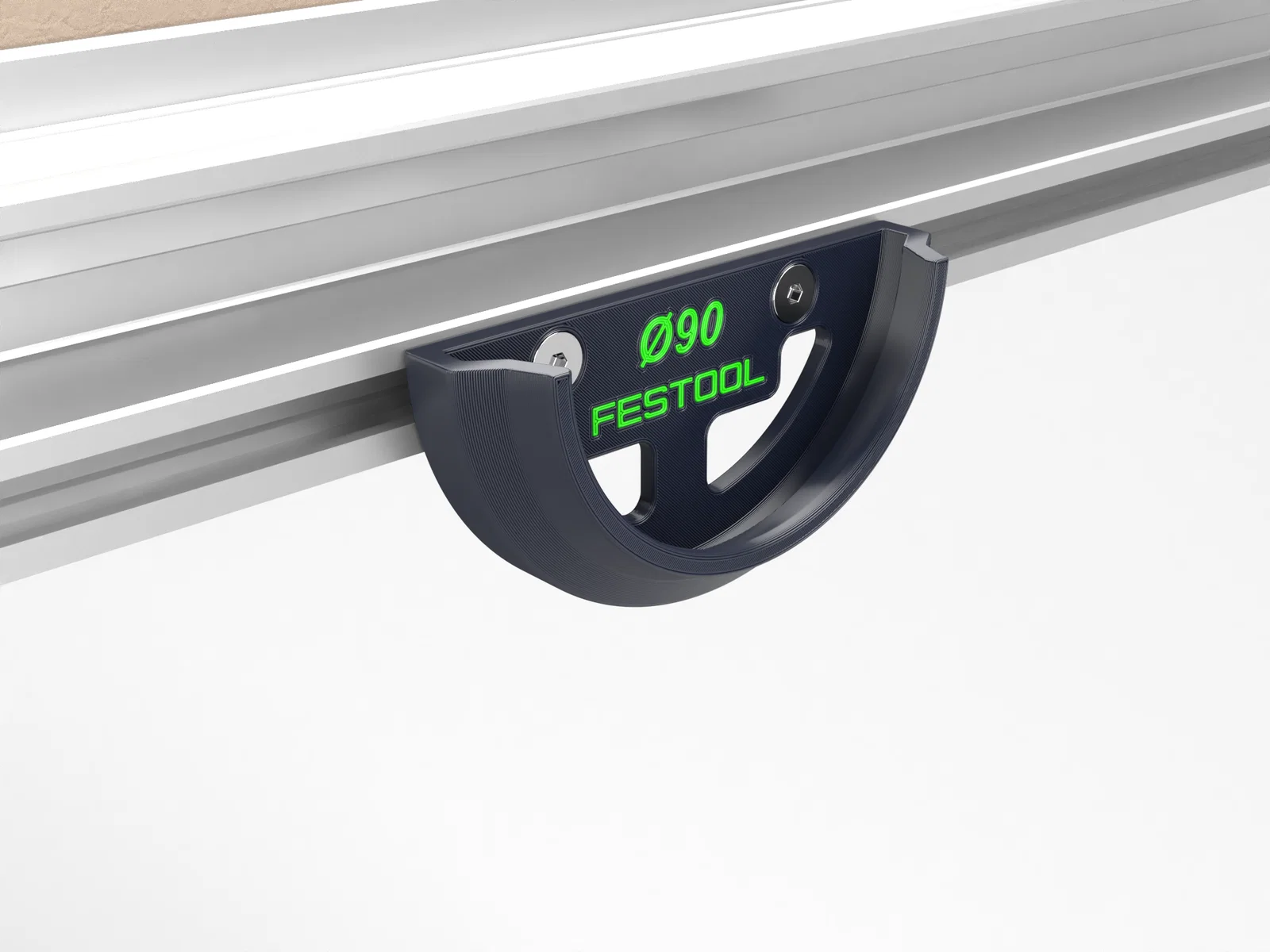

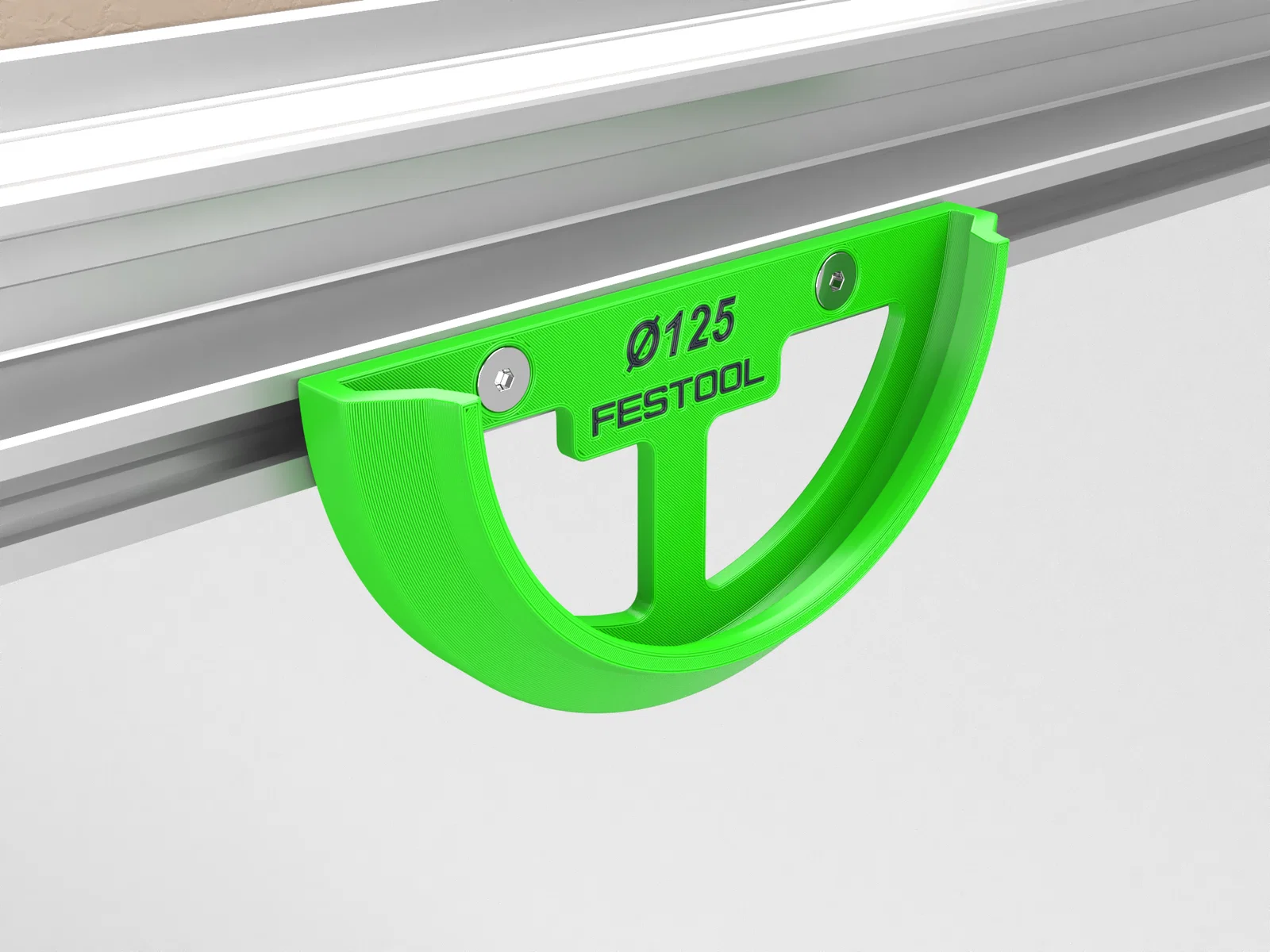

Giá đỡ máy chà nhám quỹ đạo:

Tôi đã thiết kế ba loại giá đỡ cho máy chà nhám 90 mm, 125 mm và 150 mm. Có kèm nhãn kích thước để bạn dễ dàng nhận biết.

In ấn

• Chất liệu: PETG (khuyên dùng); PLA (thay thế)
• Độ dày lớp in: 0,2mm
• Số lớp vỏ: 2 hoặc 3
• Hỗ trợ: Không
• Mật độ in: 20%/25% (Honeycomb)
• Kích thước: Ø90: 160x80x33,5mm; Ø125: 135x67,5x33,5mm; Ø150: 100x50x33,5mm

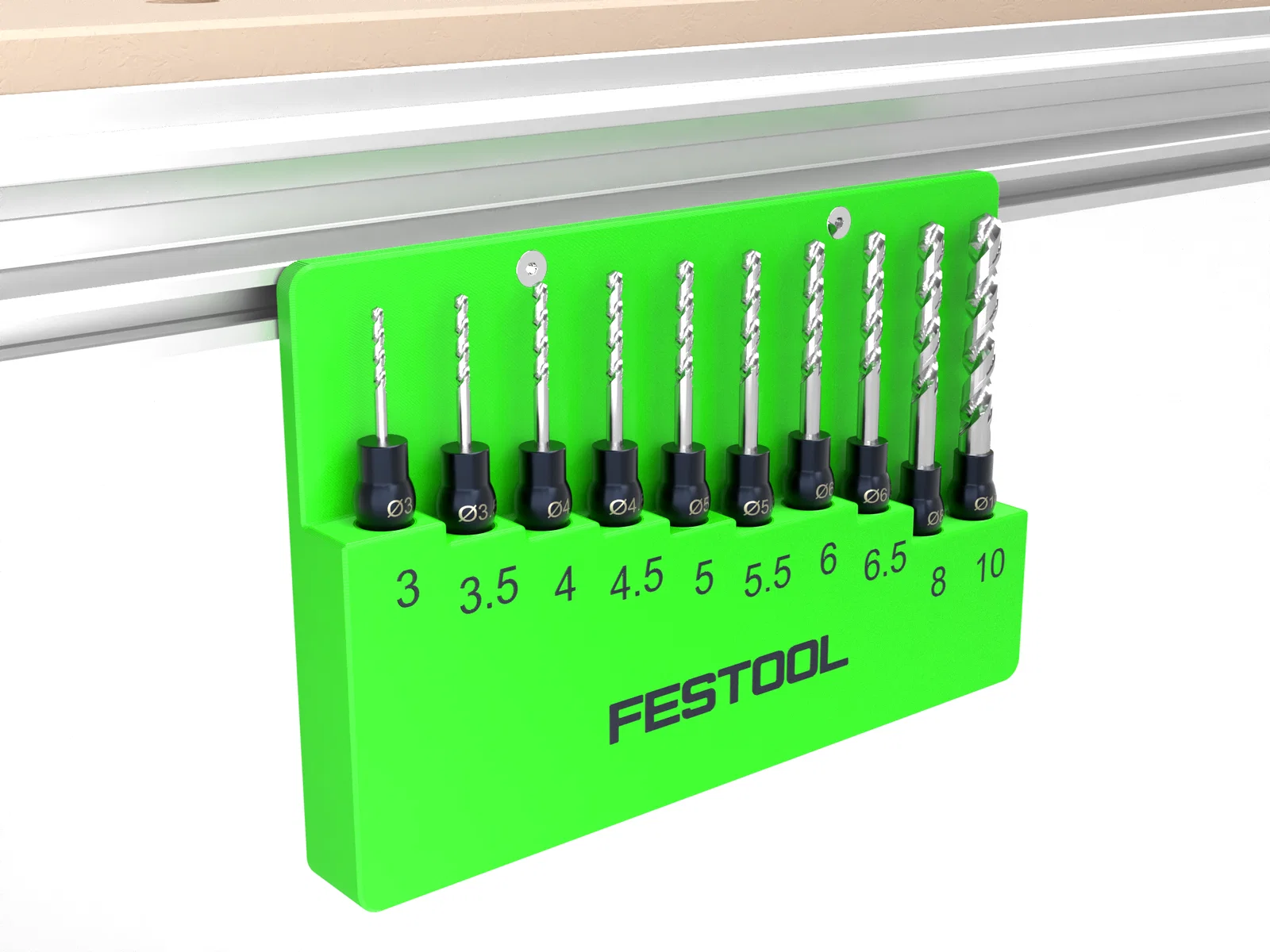

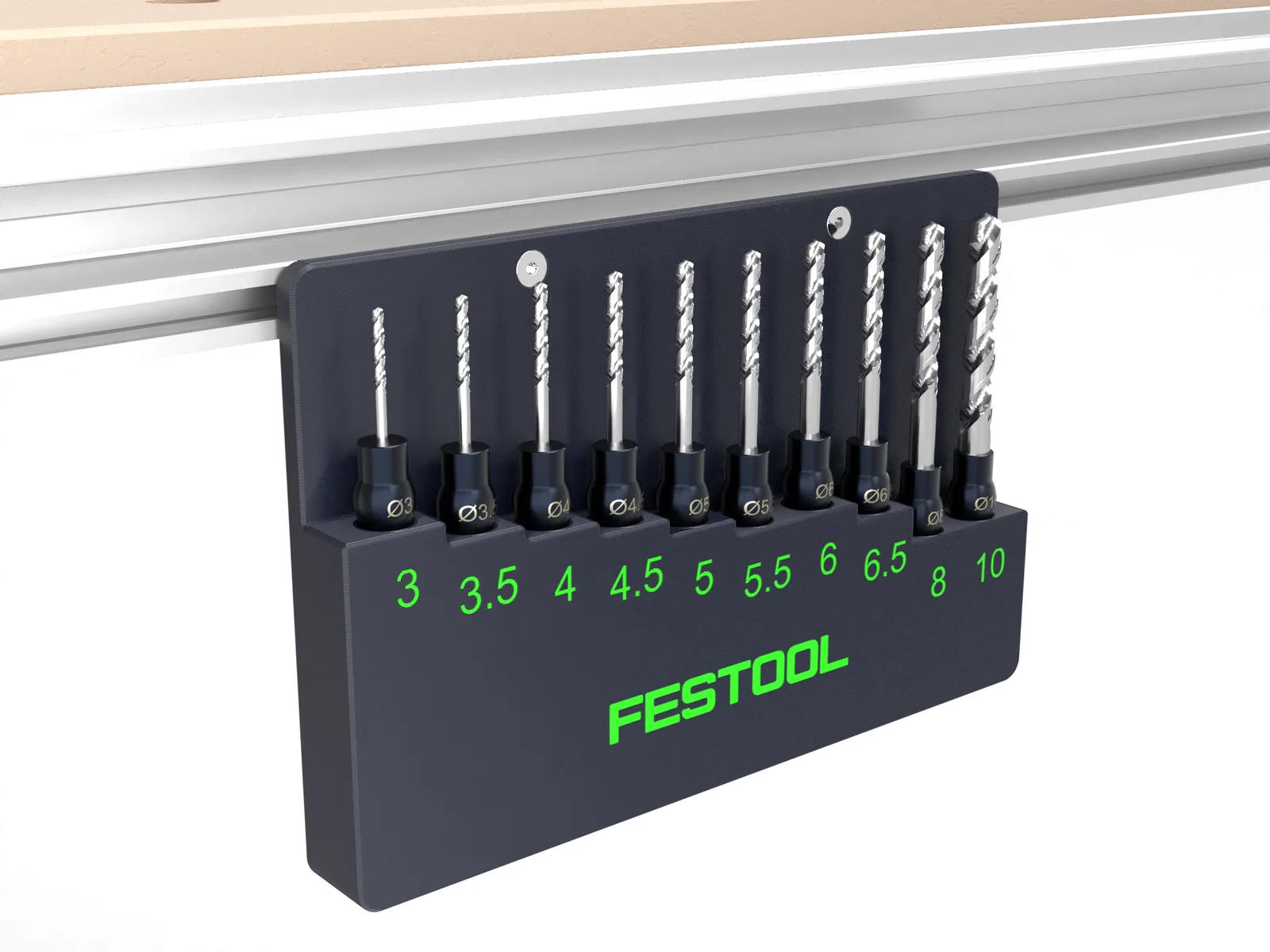

Giá đựng mũi khoan:

Để sắp xếp mũi khoan HSS D3-10 CE/10 gọn gàng, tôi đã làm giá đỡ này với các thông số được phóng to rõ nét.

In ấn

• Chất liệu: PETG (khuyên dùng); PLA (thay thế)
• Độ dày lớp in: 0,2mm
• Hỗ trợ: Có
• Kích thước khay: 250mm x 163mm x 27mm

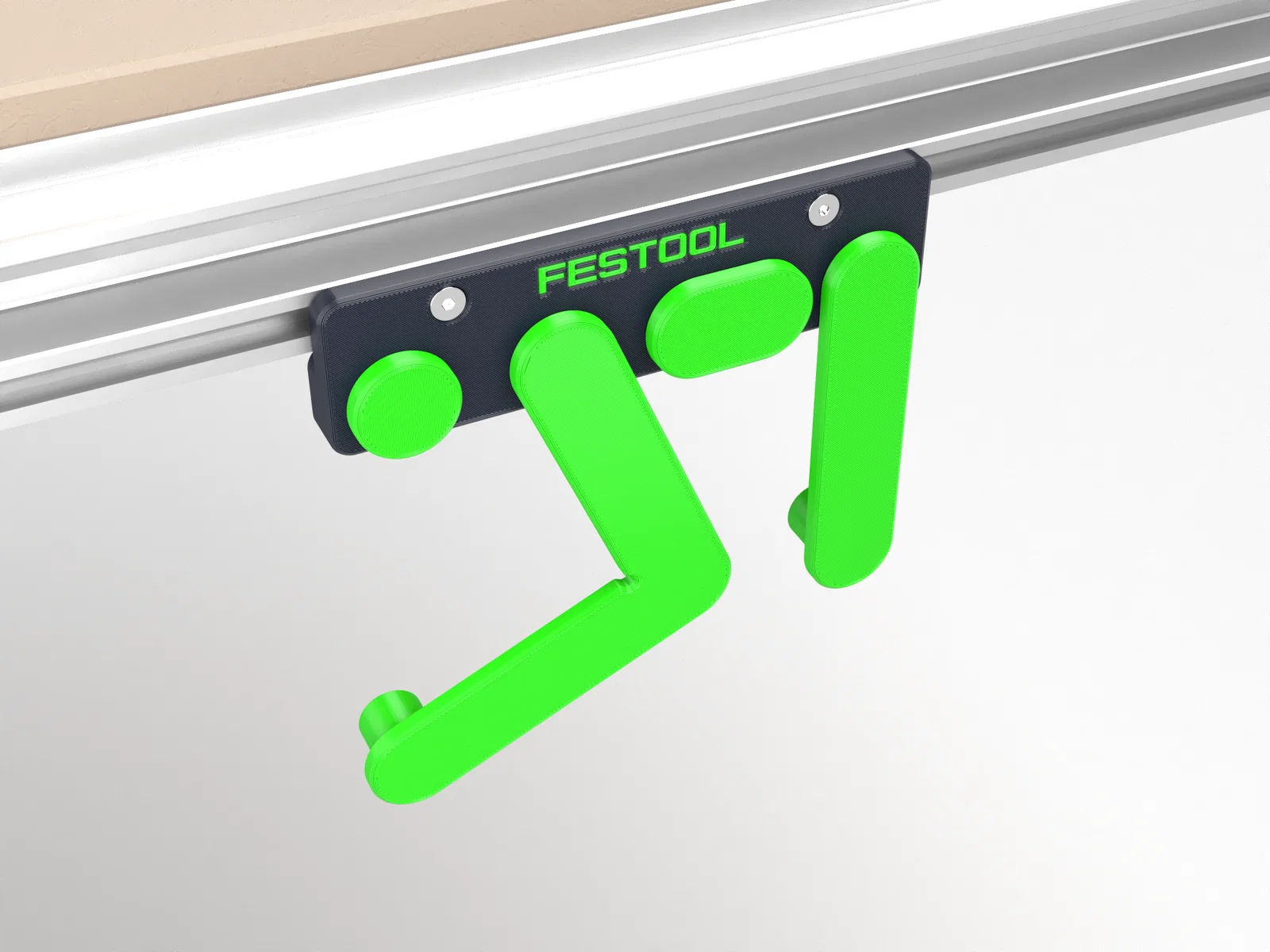

Các loại chặn bàn (Bench stops):

Bao gồm chặn tròn, chặn dài (50x30mm), chặn đôi (126x30mm) và chặn góc (126x126mm). Tất cả đều có thể treo lên giá đỡ tiện lợi.

In ấn

• Chất liệu: PETG (khuyên dùng); PLA (thay thế)
• Độ dày lớp in: 0,2mm
• Hỗ trợ: Không
• Kích thước khay: 180mm x 48mm x 15mm

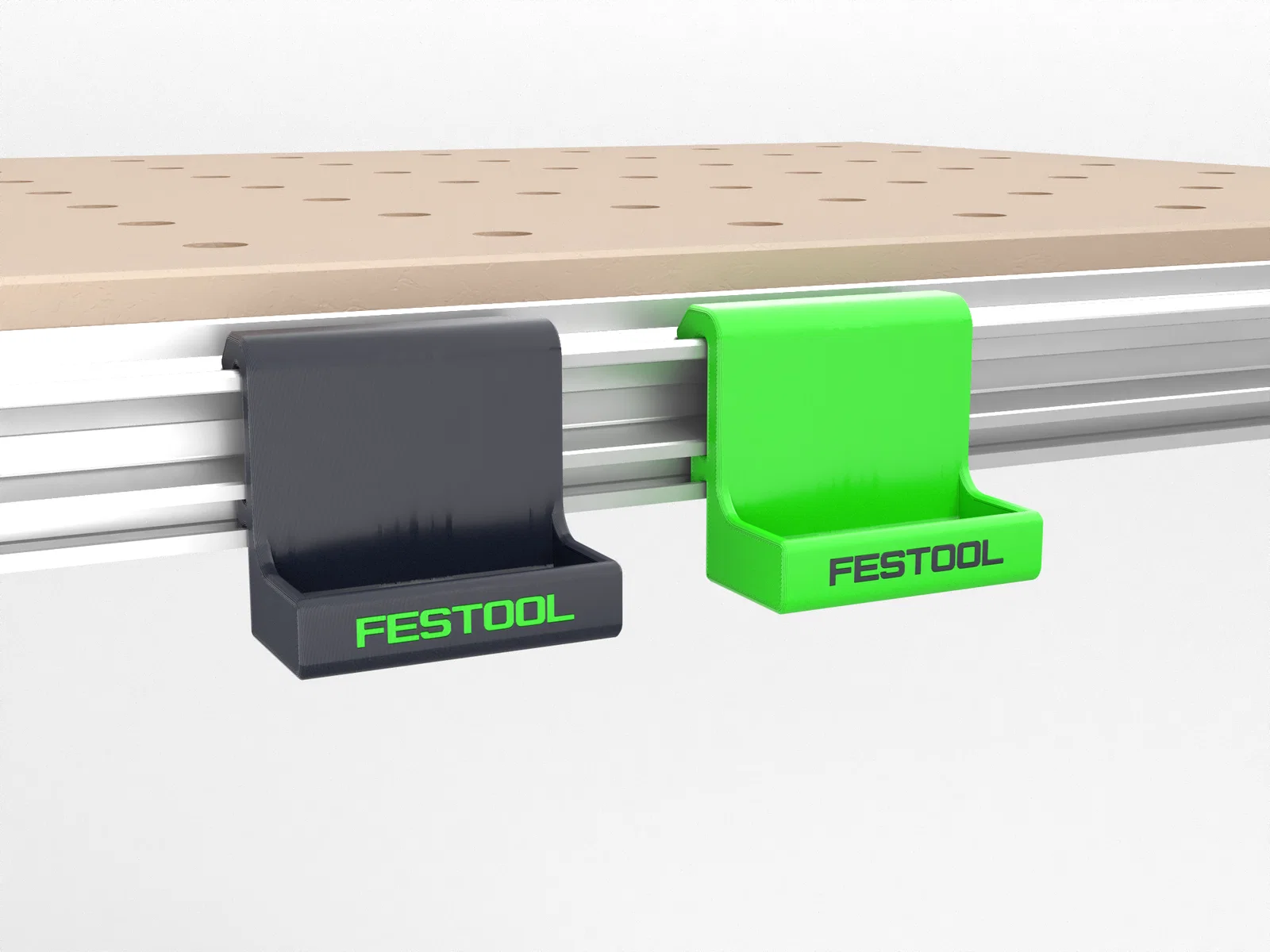

Giá đỡ điện thoại:

Được thiết kế với hai gờ giữ bên cạnh, đủ rộng cho cả iPhone 16 Pro Max. Không cần vít, dễ dàng di chuyển trên bàn.

In ấn

• Chất liệu: PETG (khuyên dùng); PLA (thay thế)
• Độ dày lớp in: 0,2mm
• Hỗ trợ: Có
• Kích thước: 90mm x 82,5mm x 68mm

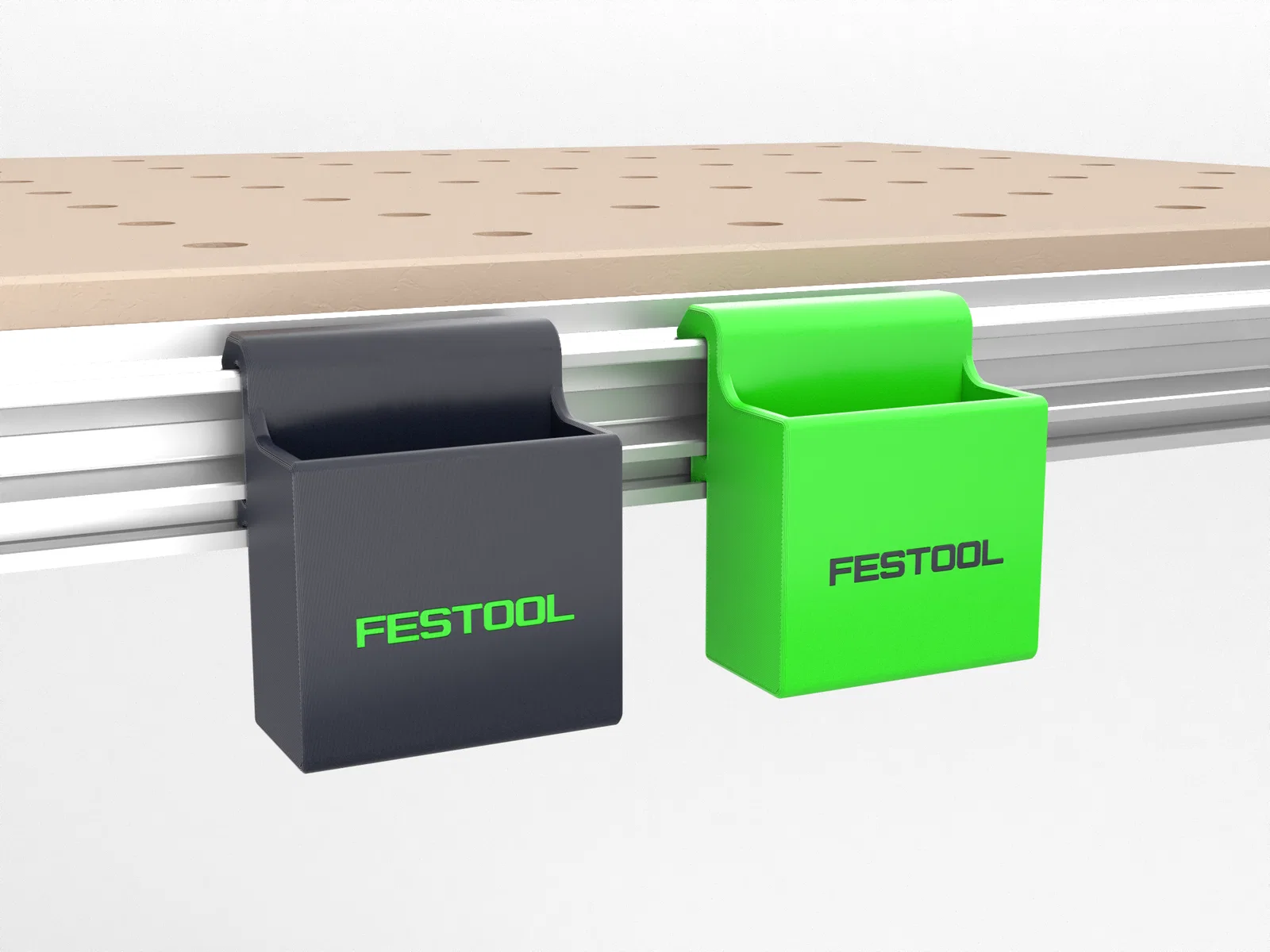

Giá cắm bút:

Phụ kiện không thể thiếu để để bút, dao rọc giấy và các dụng cụ nhỏ khác. Thiết kế đồng bộ với giá đỡ điện thoại.

In ấn

• Chất liệu: PETG (khuyên dùng); PLA (thay thế)
• Độ dày lớp in: 0,2mm
• Hỗ trợ: Có
• Kích thước: 90mm x 107,5mm x 68mm

Hy vọng bộ phụ kiện này sẽ giúp ích cho công việc của bạn. Nếu có góp ý hay cần điều chỉnh kích thước, tôi rất sẵn lòng lắng nghe để cải thiện bộ sản phẩm này.

Chúc các bạn in ấn vui vẻ và làm việc hiệu quả!
