Tấm đế gắn Masimo Rad-97 (VESA 75x75)
Bộ sản phẩm bao gồm 2 mô hình giúp gắn thiết bị Masimo Rad-97 lên cột y tế theo chuẩn VESA 75x75. Thiết kế chắc chắn, dễ lắp ráp với ốc M4 và M5, khuyến khích sử dụng các loại nhựa chịu nhiệt tốt để đảm bảo độ bền lâu dài.
Mô tả
Có tất cả 2 mô hình đi kèm trong bộ này.

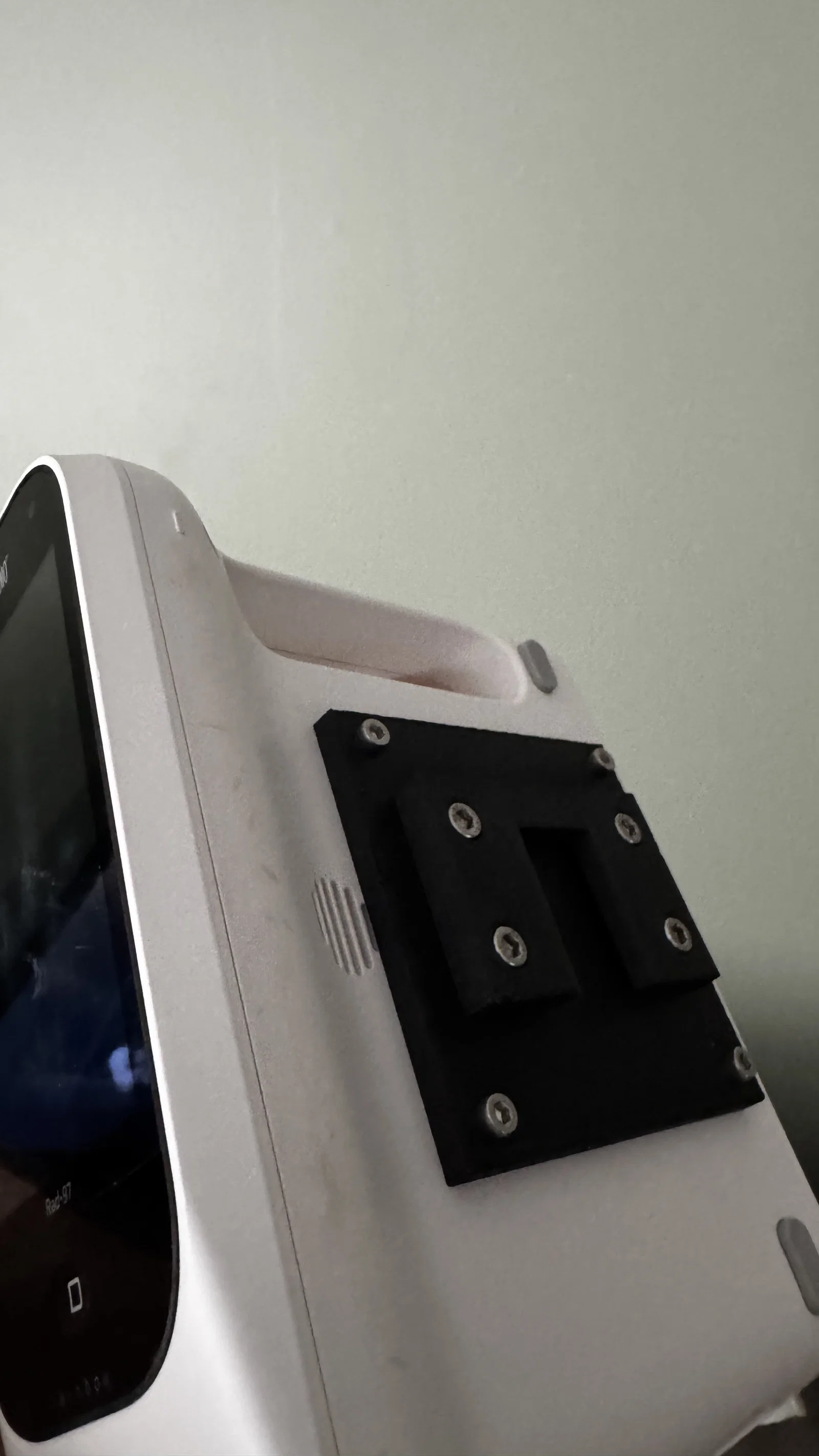

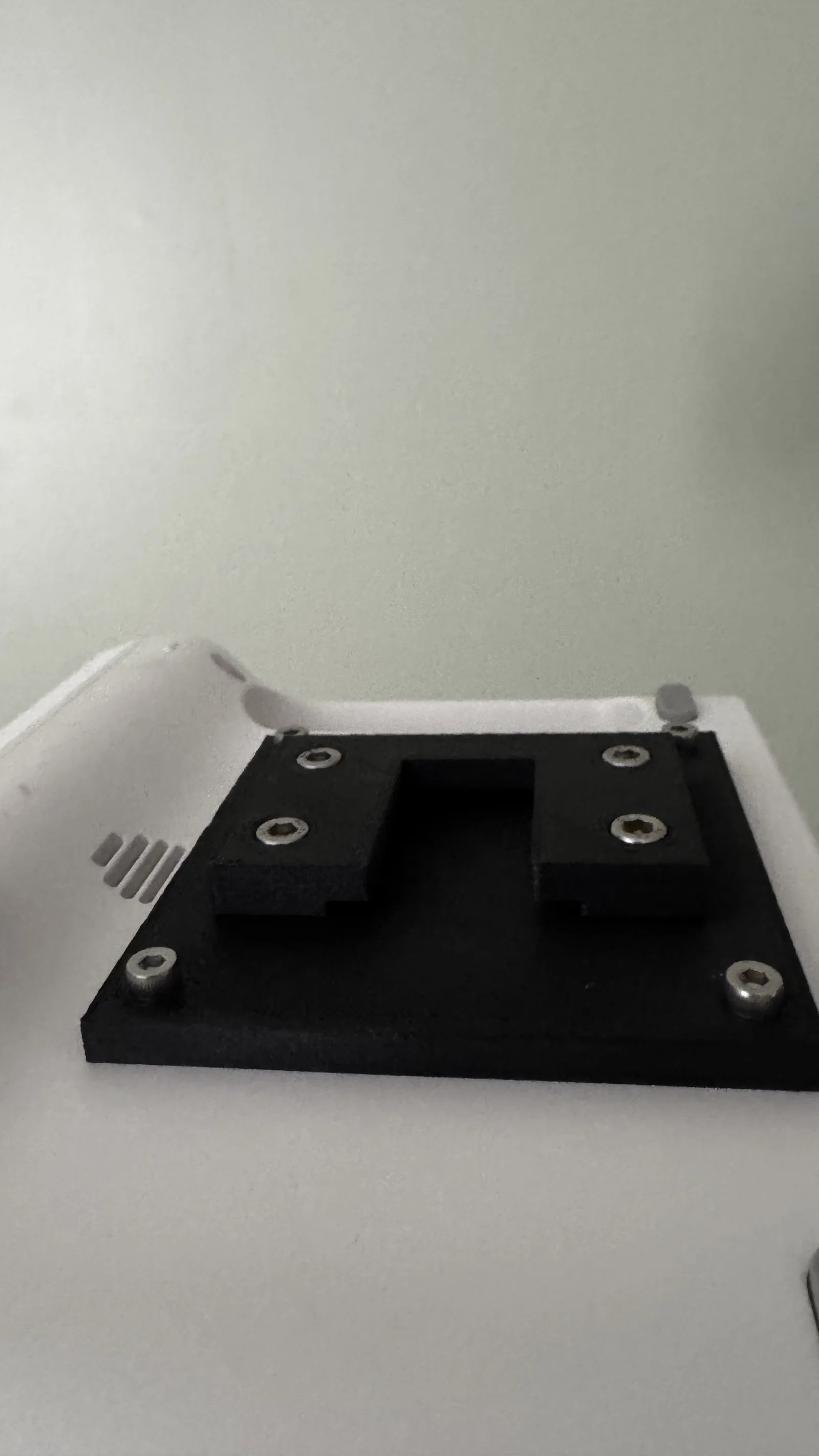

Đầu tiên là tấm đế được thiết kế để gắn vào mặt dưới của thiết bị Masimo Rad-97. Khoảng cách giữa các điểm gắn trên thiết bị là 75x75mm, hay còn gọi là chuẩn VESA75. Bạn dùng ốc M4 với độ dài phù hợp để kết nối tấm đế với thiết bị.

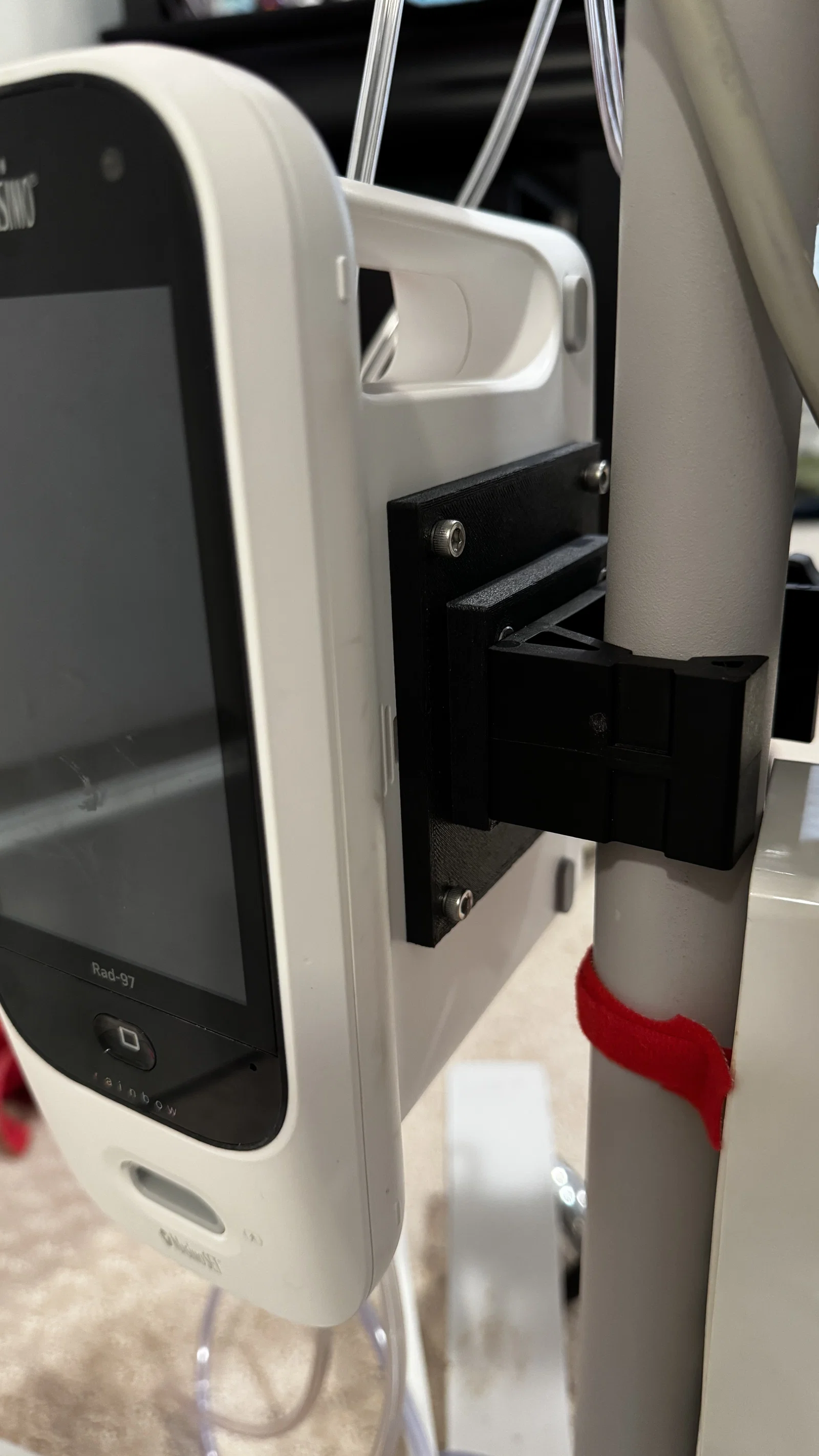

Mô hình thứ hai là phần kết nối trung gian giữa tấm đế và hệ thống mà bạn muốn gắn thiết bị lên. Trong trường hợp của tụi mình, tụi mình có một giá đỡ cột với phần thanh vuông nhô ra. Mô hình này được thiết kế để trượt vừa vào thanh vuông đó và khóa chặt tại chỗ. Bạn dùng ốc và đai ốc M5 để cố định phần kết nối này vào tấm đế. Nếu chọn đúng độ dài ốc, đầu ốc và đai ốc M5 sẽ được âm xuống dưới bề mặt.
Bản in gốc sử dụng chất liệu PLA. Tuy nhiên, giá đỡ như trong ảnh được in bằng nhựa PPS-CF. Thiết bị Masimo có tỏa ra một ít nhiệt; dù có lẽ không đủ để làm mềm hẳn PLA nhưng vẫn có thể làm yếu nhựa theo thời gian.
Mình khuyên bạn nên để dư một chút ở các lỗ bắt ốc để bù trừ cho sai số giữa các máy in khác nhau, giúp ốc của bạn trượt vào lỗ dễ dàng hơn. Các mô hình đã có sẵn một khoảng hở nhỏ, nhưng vì mỗi máy in mỗi khác nên bạn lưu ý nhé.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
