Khay gắn tủ rack 10 inch cho switch D-Link DGS-1016D

Tác giả NiH_62435

Lượt tải
3
Lượt coi
53
Tải tất cả (.zip)· 4 file · 510,9 KB· 510,9 KB

File 4 510,9 KB

  • rack_1U_dlink_DGS-1016D_1775380225.f3dF3D · 160,2 KB
  • rack_1U_dlink_DGS-1016D_hti_1775380227.3mf3MF · 90,7 KB
  • rack_1U_backplane_dlink_power_1775380227.f3dF3D · 184,3 KB
  • rack_1U_packplane_power_hti_1775380228.3mf3MF · 75,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#287765
Ngày đăng

Mô tả

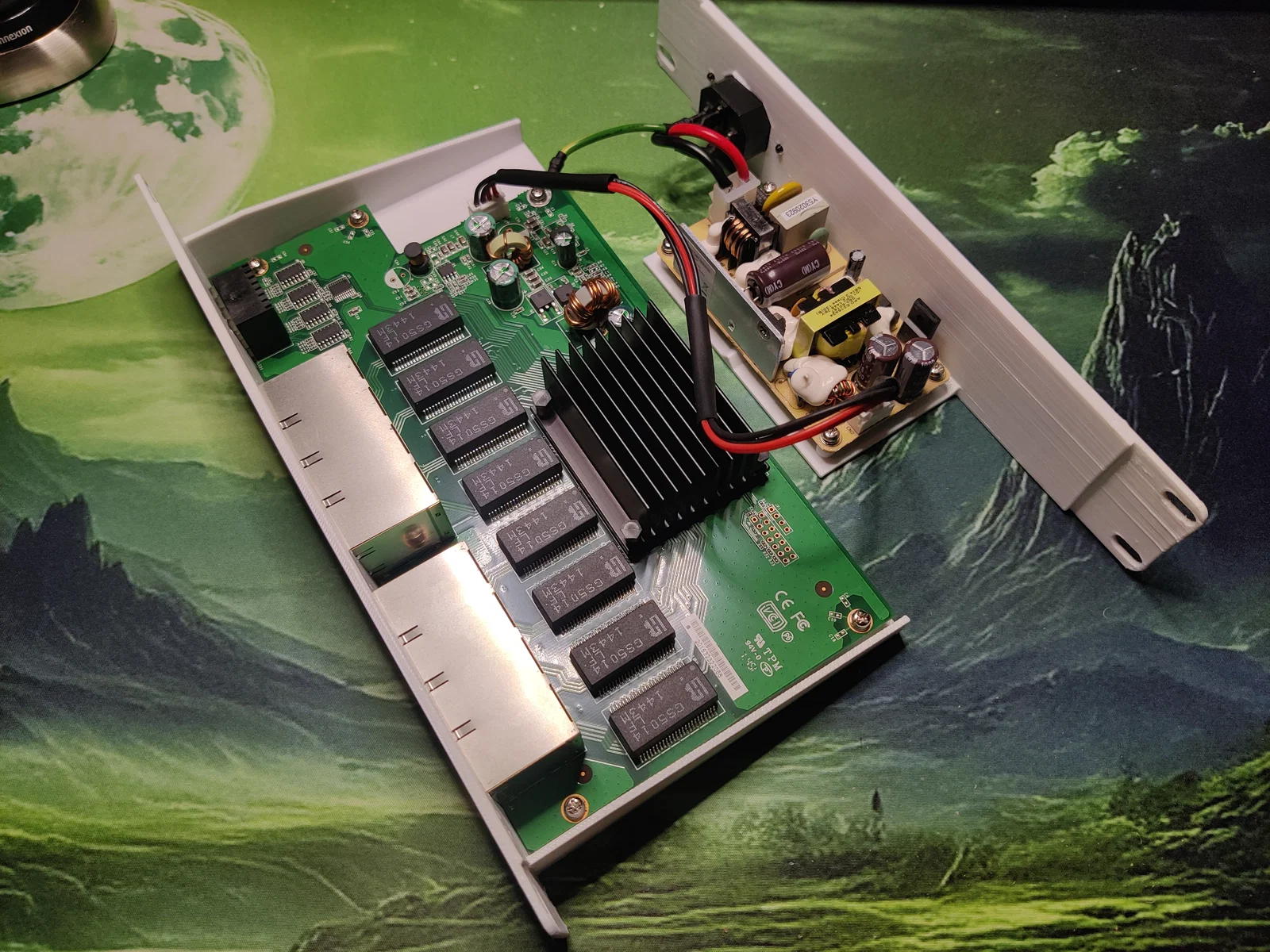

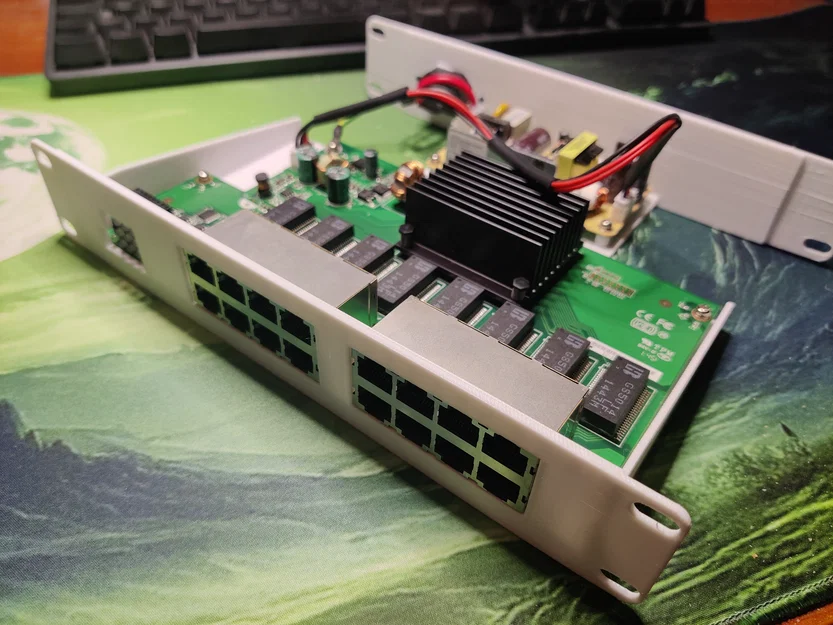

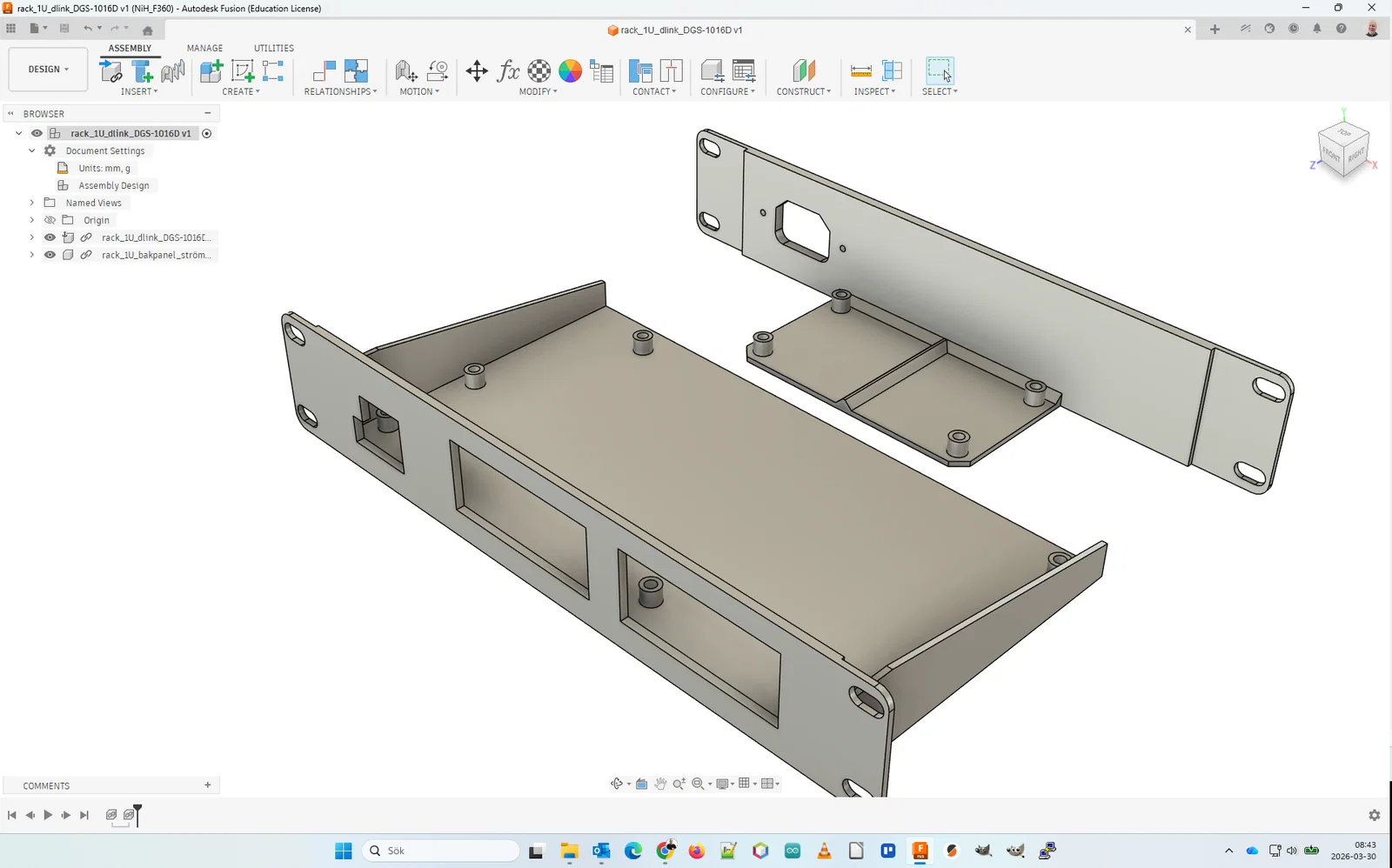

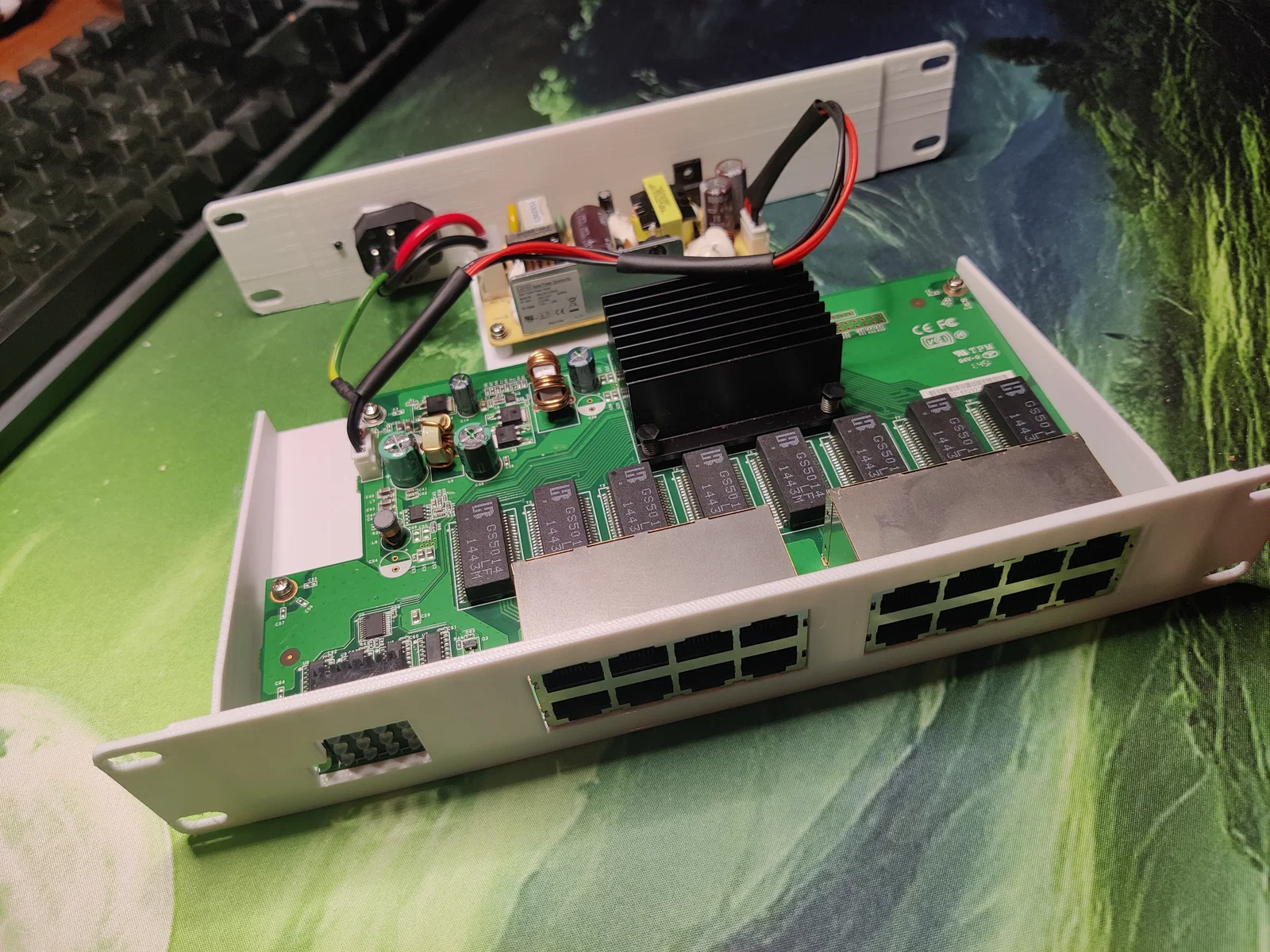

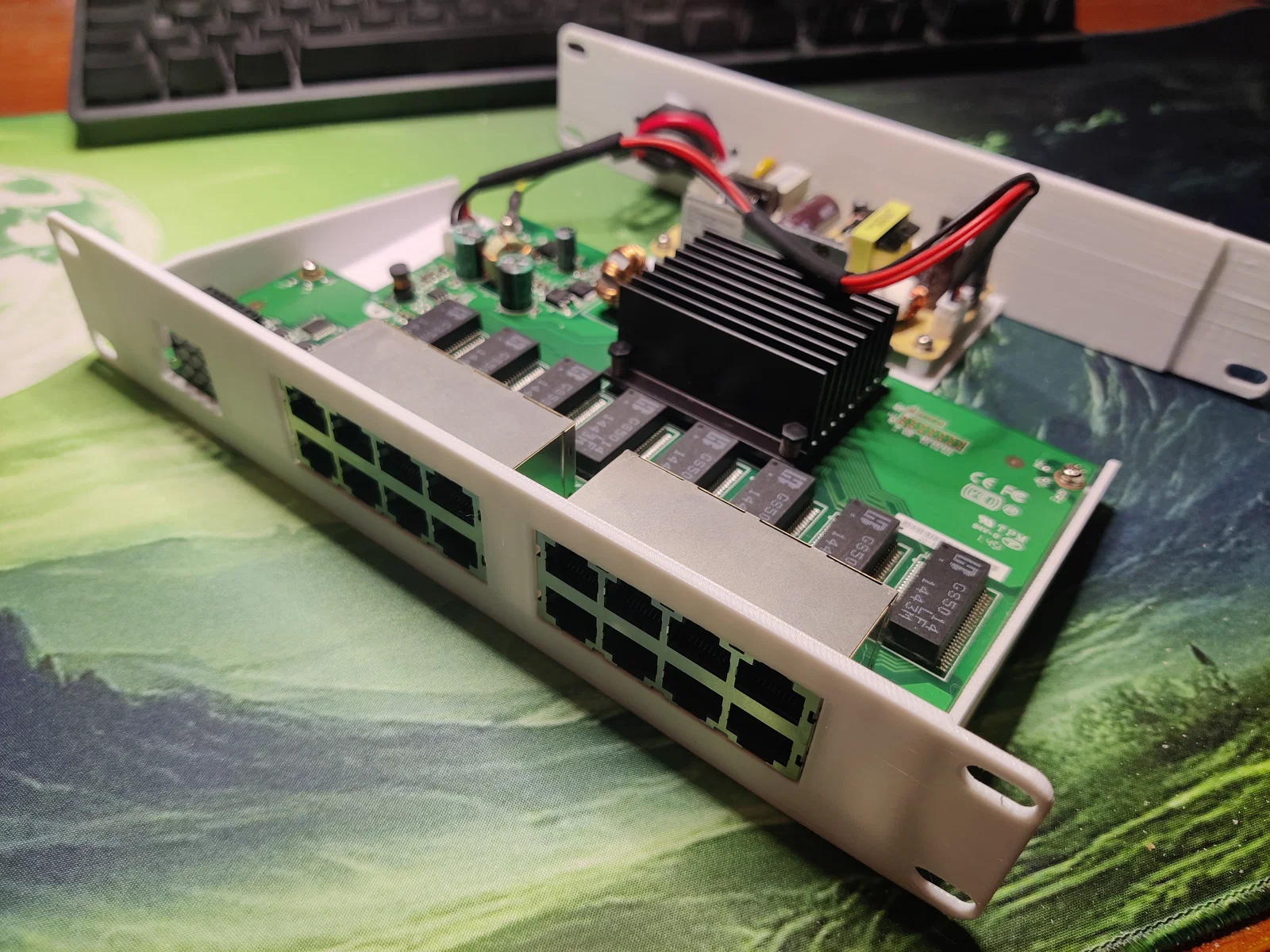

Khay gắn tủ rack 10 inch cho switch gigabit D-Link DGS-1016D (phiên bản không quạt, vỏ gốc ban đầu rộng 11 inch). Mình thiết kế bộ này cho tủ rack của mình với thanh ray ở cả phía trước và sau, chỉ chiếm không gian 1U. Mainboard được gắn ở mặt trước và bo nguồn được gắn ở mặt sau. Bạn có thể tận dụng ốc vít nguyên bản bằng cách dùng thêm heat-set insert hoặc thu nhỏ lỗ bắt vít xuống 2.5-3mm để bắt trực tiếp vào nhựa. Cáp nguồn nối giữa hai bo mạch cần phải nối dài thêm (gồm 4 sợi dây với 2 đầu cắm JST cái). Jack cắm nguồn gốc được gắn vào tấm mặt sau bằng ốc vít zin.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mff3d
Số file mô hình
4
Tổng dung lượng
510,9 KB
File lớn nhất
184,3 KB
