Khay gắn rack 10 inch cho Ubiquiti Cloud Gateway Ultra/Max

Tác giả NiH_62435

Lượt tải
2
Lượt coi
97

File 7 3,3 MB

  • rack_1U_ucg-ultra_1775350935.3mf3MF · 161,3 KB
  • rack_1U_ucg-ultra_1775350936.f3dF3D · 621,5 KB
  • rack_1U_ucg-ultra_gatewaytray_1775350937.3mf3MF · 183,3 KB
  • rack_1U_ucg-ultra_right_mount_1775350938.3mf3MF · 238,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

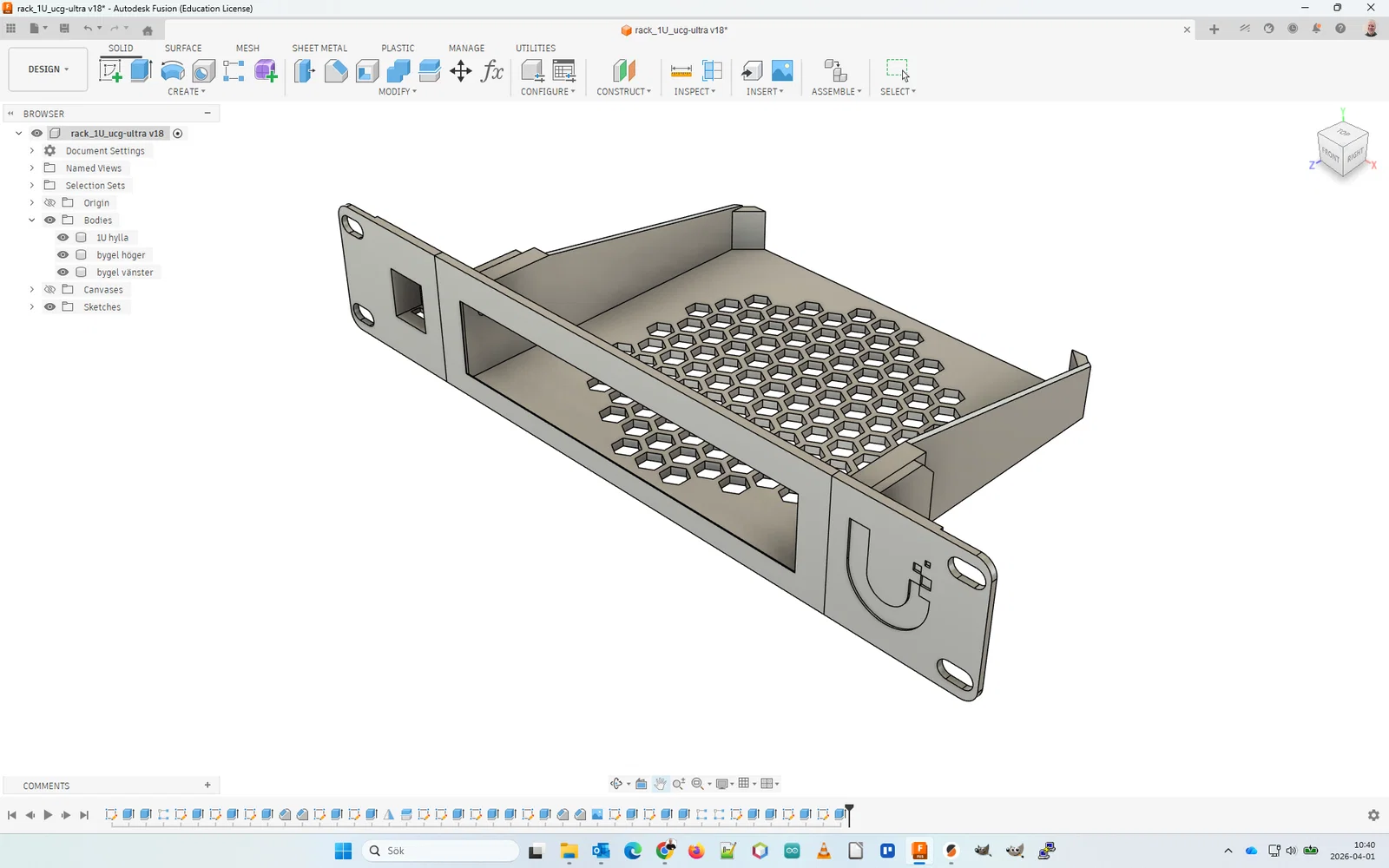

Khay rack 10" dành cho các dòng gateway Ubiquiti Cloud Gateway Ultra/Max. Mô hình được chia làm 3 phần (khay, ngàm trái & phải) để có thể in được trên các bàn in có kích thước nhỏ. Ngàm bên trái còn có sẵn một khe để gắn Keystone jack. Các ngàm được cố định vào khay bằng ốc M3 bắt vào insert ren nhiệt (heat-set threaded inserts). Nếu bạn có máy in với bàn in lớn hơn, bạn hoàn toàn có thể in các bộ phận này thành một khối duy nhất.

Cập nhật ngày 02/04/2026: Đã thêm mô hình nắp che khe keystone (dạng bịt) có thể in 3D. Cần dùng support khi in.

BOM (nếu in theo kiểu chia làm 3 phần):

4x Ốc vít máy M3x8

4x Heat-set threaded inserts M3

Tùy chọn

1x Keystone RJ45 female/female adapter

hoặc

1x Keystone Blind adapter

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfbgcodef3d
Số file mô hình
7
Tổng dung lượng
3,3 MB
File lớn nhất
1,8 MB
