Bộ chuyển đổi không dây OGX Mini cho Xbox đời đầu
Remix từ Xbox OGX-Mini BT Dongle – Dongle Pico-W cho Xbox Tác giả DynaMight1124_259177
- Lượt tải
- 0
- Lượt thích
- 0
- Lượt coi
- 89
- Bản remix
- 0
- Bình luận
- 0
File 3 7,8 MB
- pico-w_dongle_insert_1775324494.stlSTL · 39,9 KB
- OGX_Mini_Base_Extended_1775324495.stlSTL · 1,1 MB
- OGX_Mini_Cover_Hole_1775324496.stlSTL · 6,7 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #286506
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

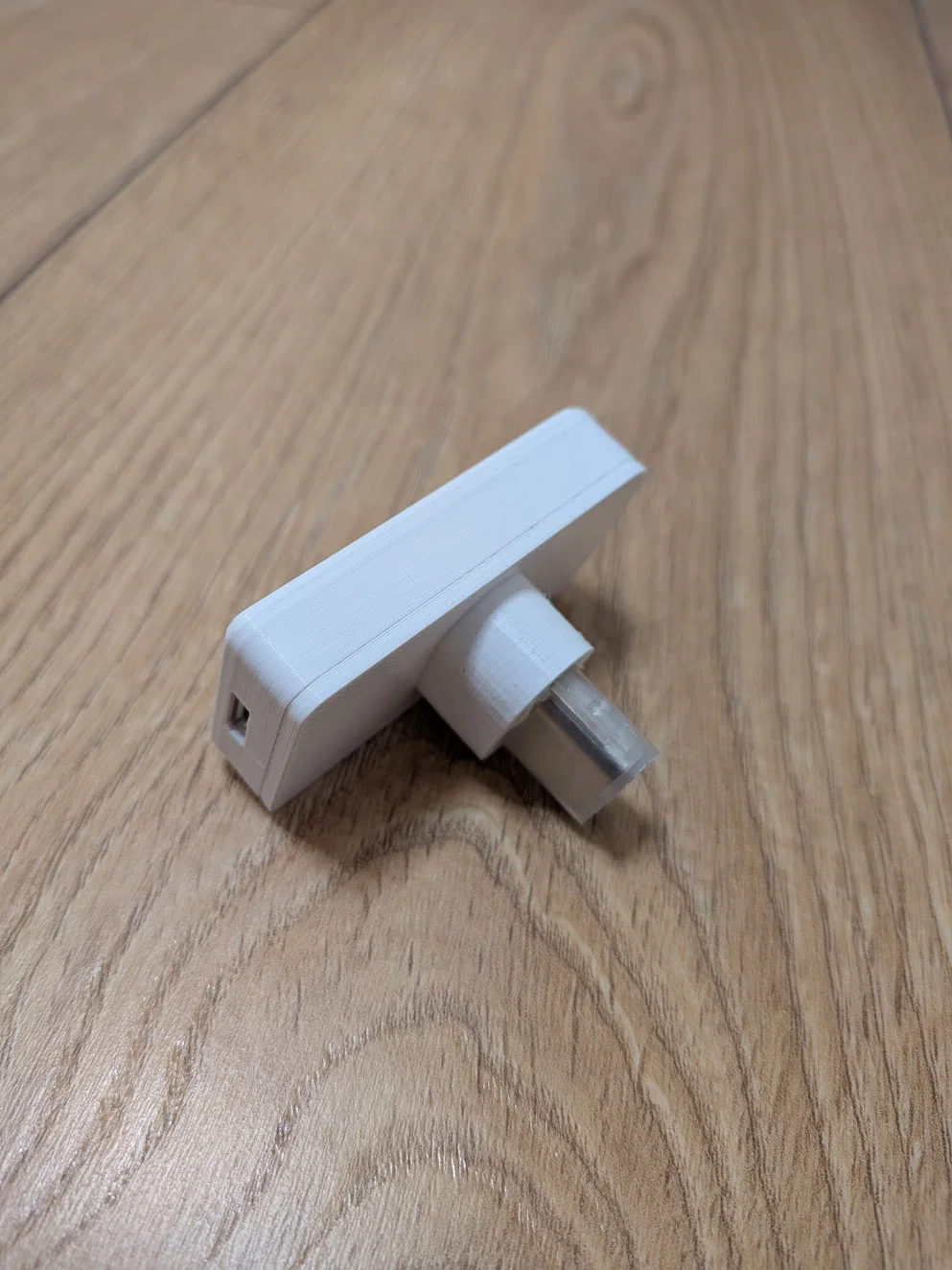

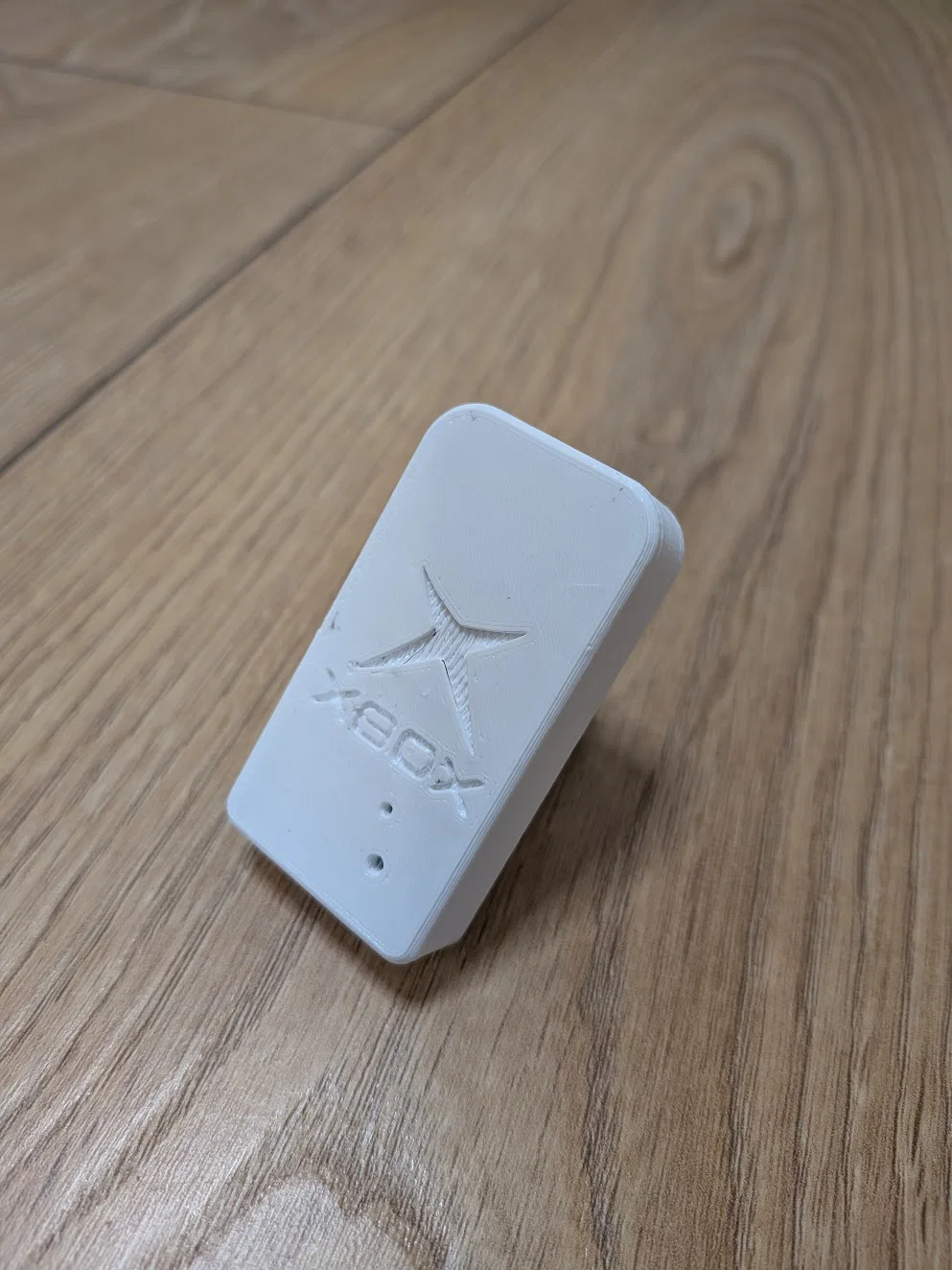

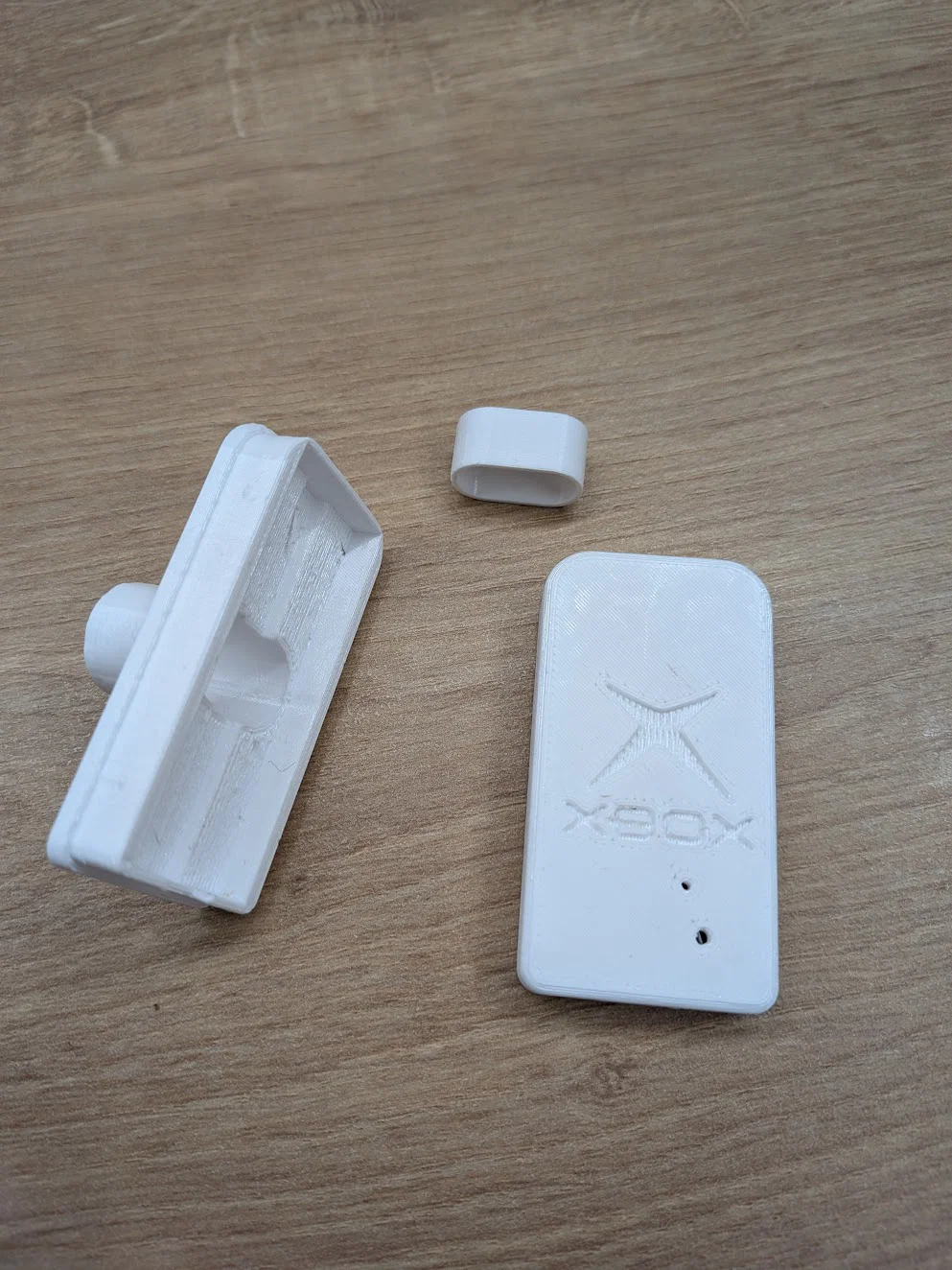

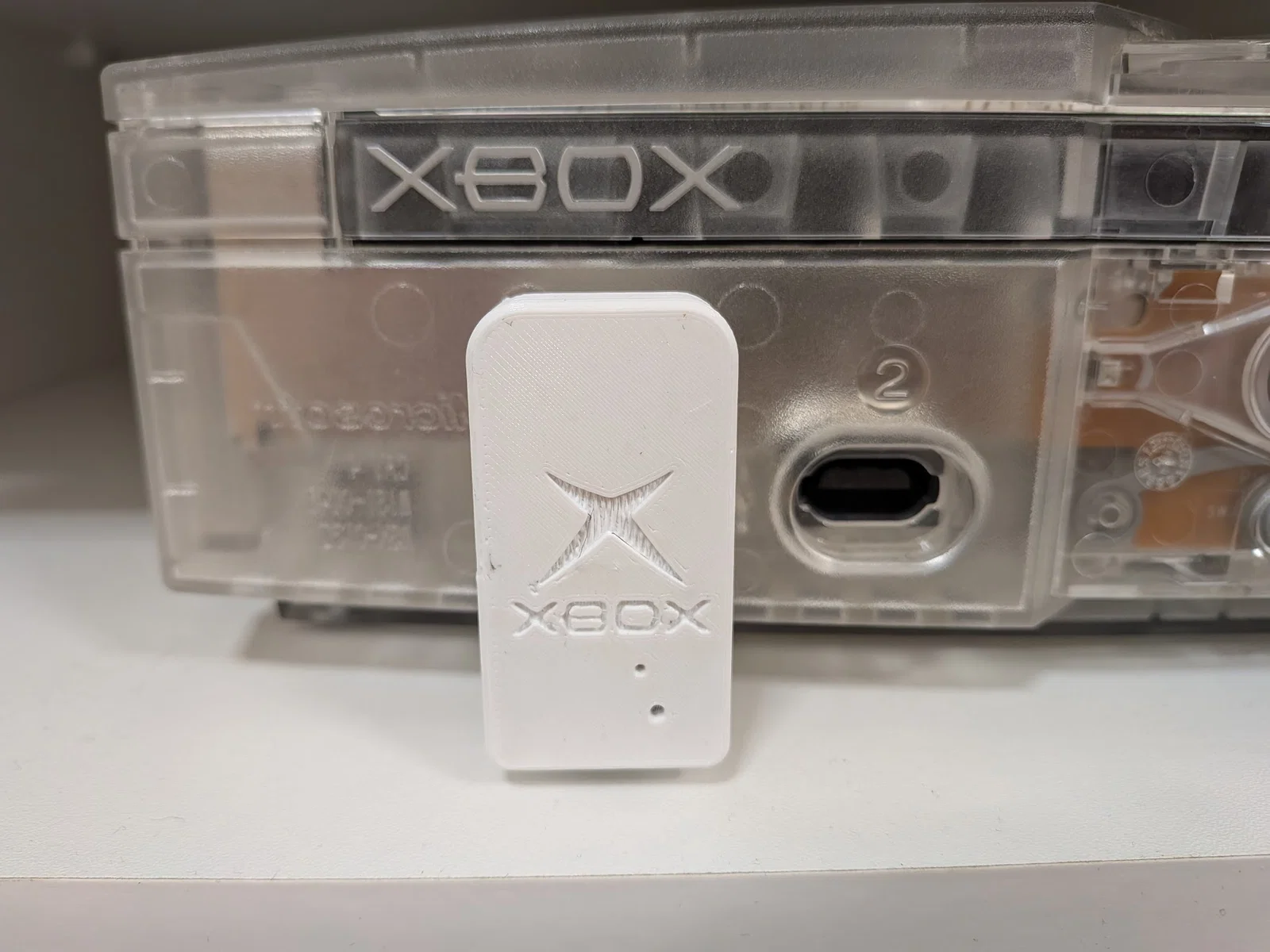

Đây là thiết bị dongle không dây OGX Mini cho máy Xbox đời đầu, sử dụng Raspberry Pi Pico W.
Bạn có thể tìm thấy firmware tại đây: https://github.com/wiredopposite/OGX-Mini

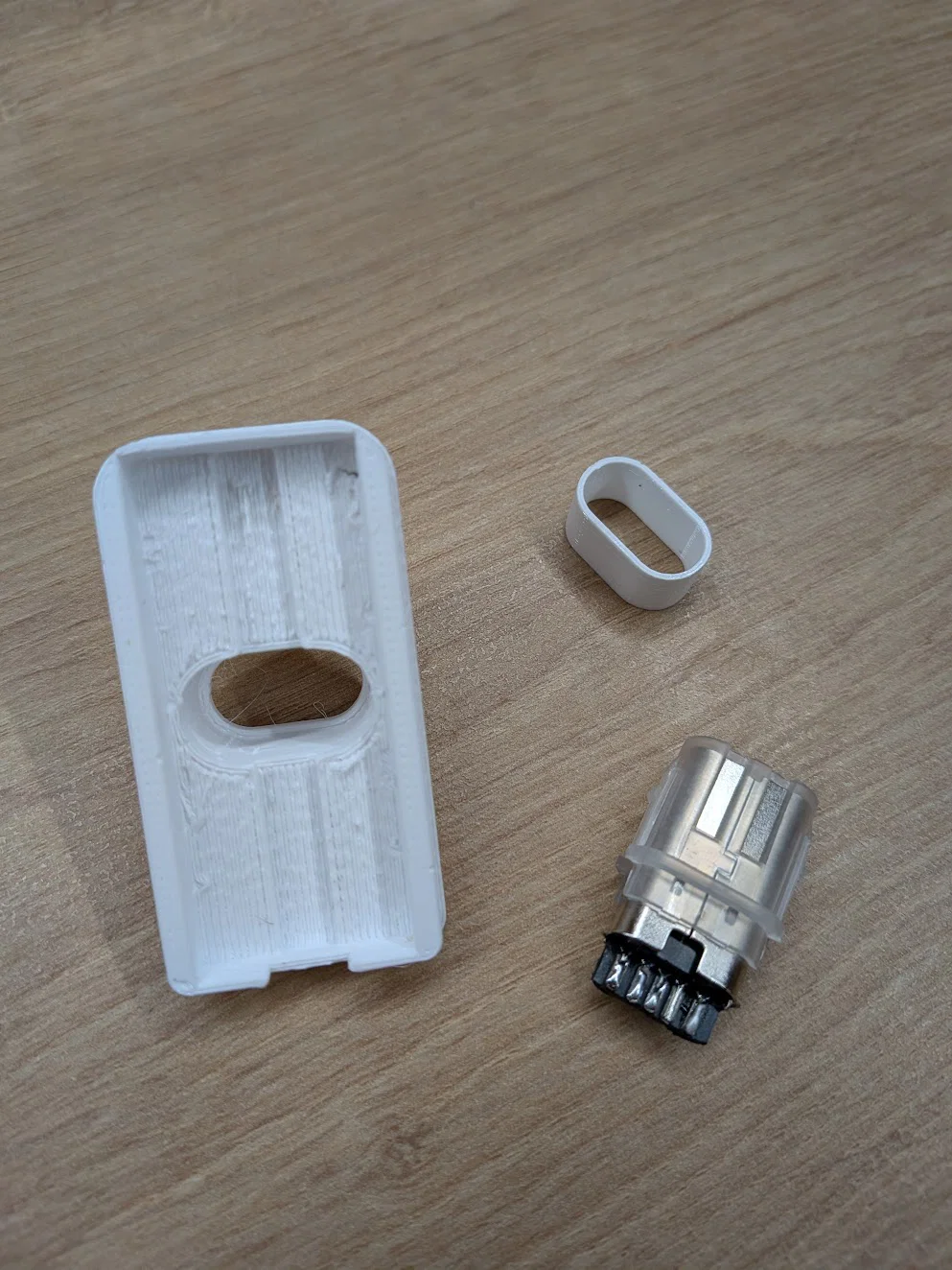

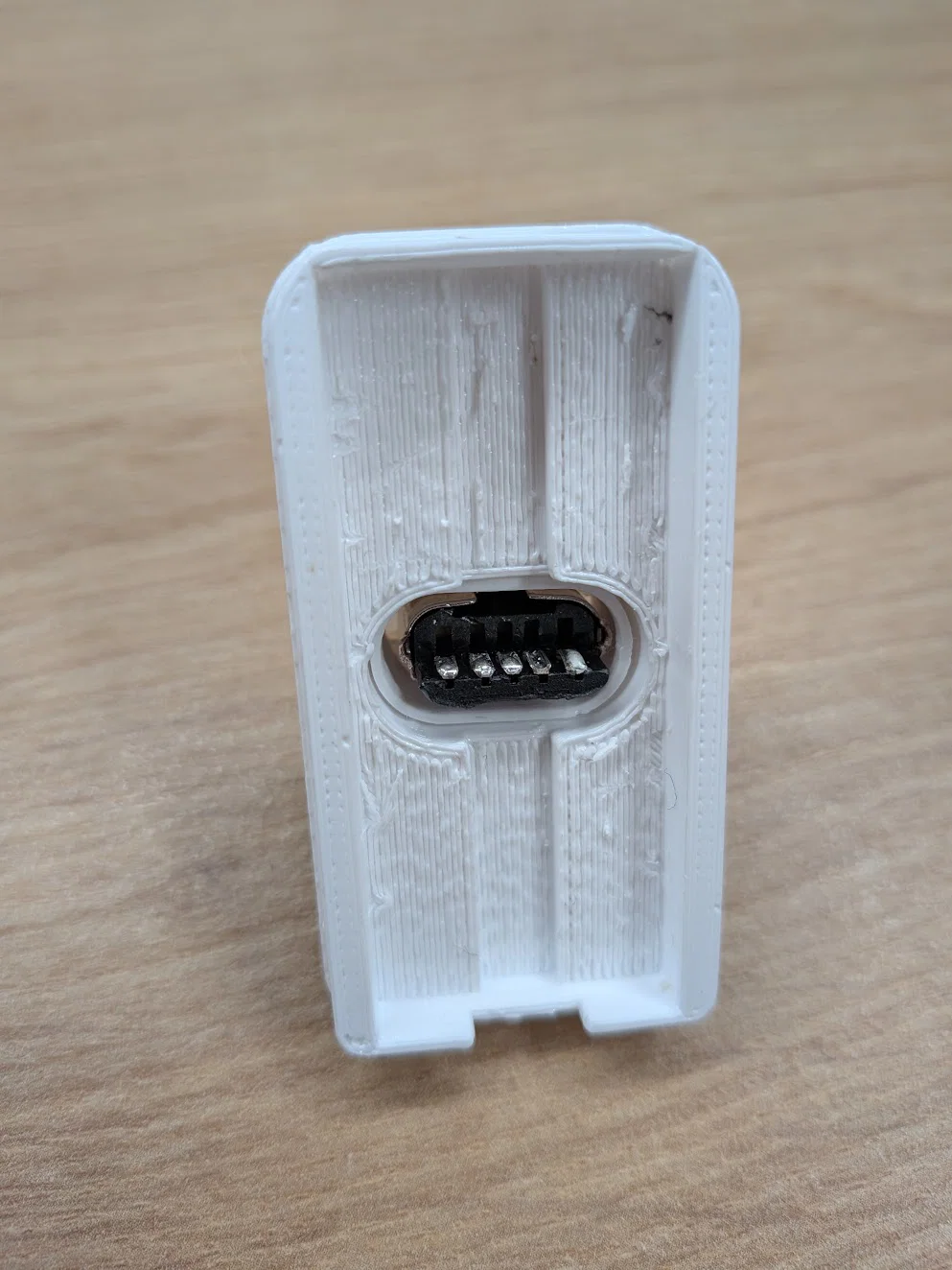

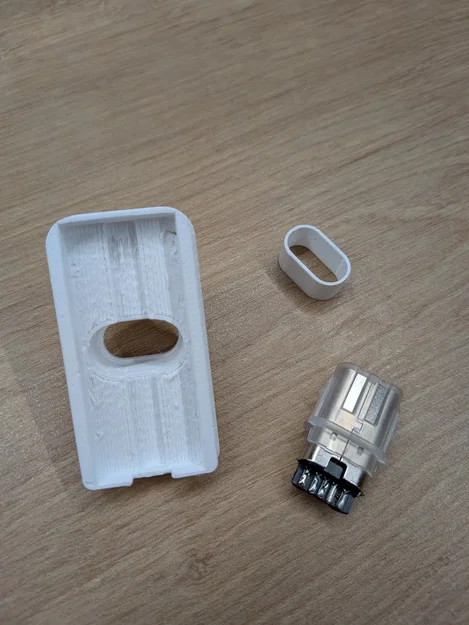

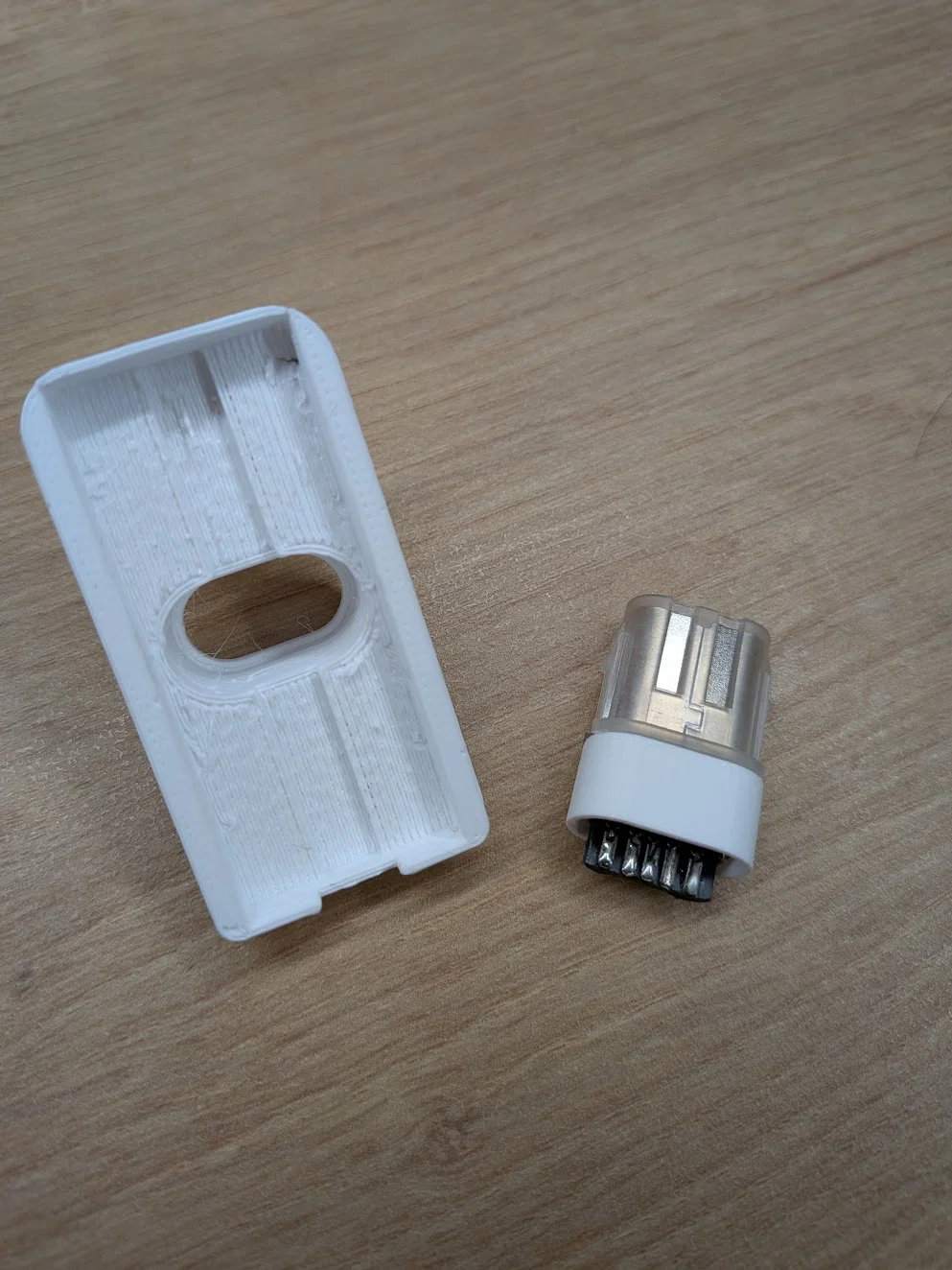

Hãy mua cổng cắm (port) Xbox đời đầu từ Aliexpress - họ có bán các loại dây breakaway giá rẻ hoặc thậm chí là dây Xbox sang MicroUSB. Bạn chỉ cần dùng dao cạy phần vỏ nhựa, rã dây và lấy phần lõi bên trong ra để dùng.
Hãy tìm sơ đồ chân (pinout) của cổng tay cầm Xbox đời đầu và hàn dây kết nối vào RPI Pico W cho khớp. Nguồn 5V (VBUS) và GND có thể hàn vào các chân GPIO ở cạnh bên của Pico W, còn chân Data- và Data+ thì hàn vào các điểm TP2 và TP3 ở mặt dưới của Pico W. Mình dùng dây 24 AWG để đi dây bên trong. Bạn có thể dùng loại dây mảnh hơn, do lúc đó mình chỉ có sẵn loại này.
Trang web này là tài liệu tham khảo rất tốt cho các chân và điểm tiếp xúc trên Pico W: https://picow.pinout.xyz/
Dùng keo để cố định mọi thứ cho chắc chắn. Mình đã dùng loại keo siêu dính Den Braven Mamut High Tack để đảm bảo nó sẽ không bao giờ bị bung ra nữa.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 3
- Tổng dung lượng
- 7,8 MB
- File lớn nhất
- 6,7 MB
