Hi

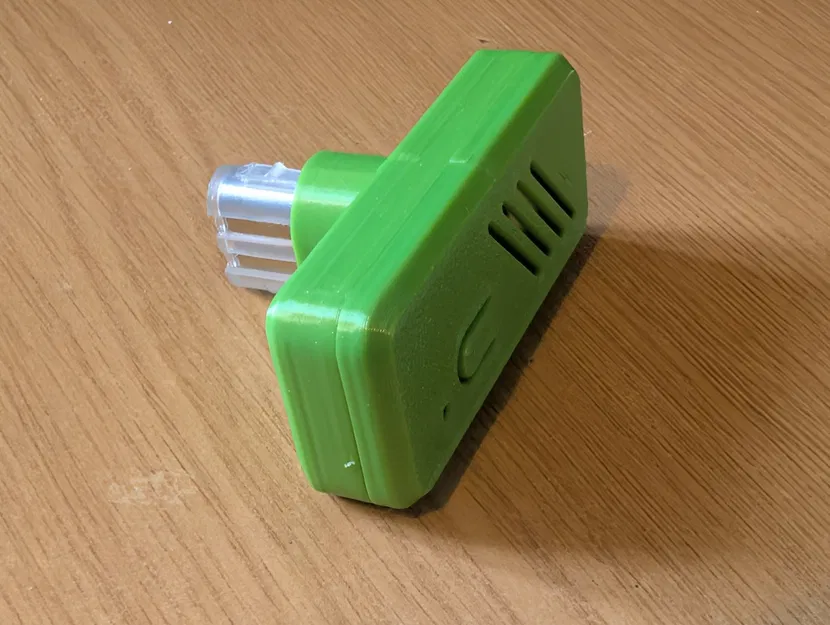

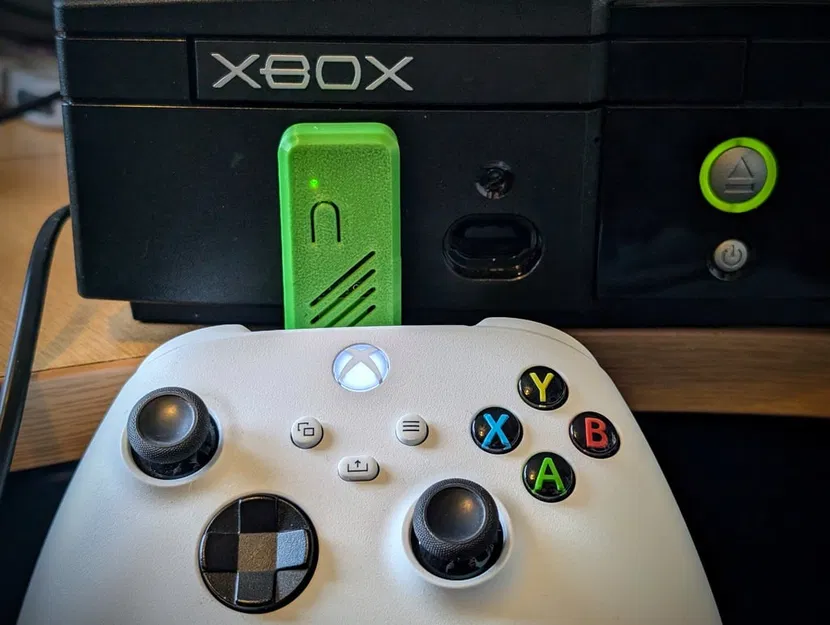

Mình có vẽ nhanh một cái dongle này, mục tiêu là làm sao cho dễ làm và rẻ nhất có thể. Nó chỉ cần vài linh kiện và kỹ năng hàn cơ bản.
Vậy bạn sẽ cần:
-
Raspberry Pi Pico-W: https://thepihut.com/products/raspberry-pi-pico-w hoặc mua ở chỗ nào trong khu vực của bạn cũng được. Chỉ cần chắc chắn là đúng Pico-W.
-
Cáp Xbox để lấy đầu connector: https://www.aliexpress.com/item/1005007124041394.html
-
4x vít tự ren m2x6mm: https://www.aliexpress.com/item/4000982209705.html
-
Có thể cần thêm ít dây vì dây đi kèm cáp Xbox không được ngon lắm.

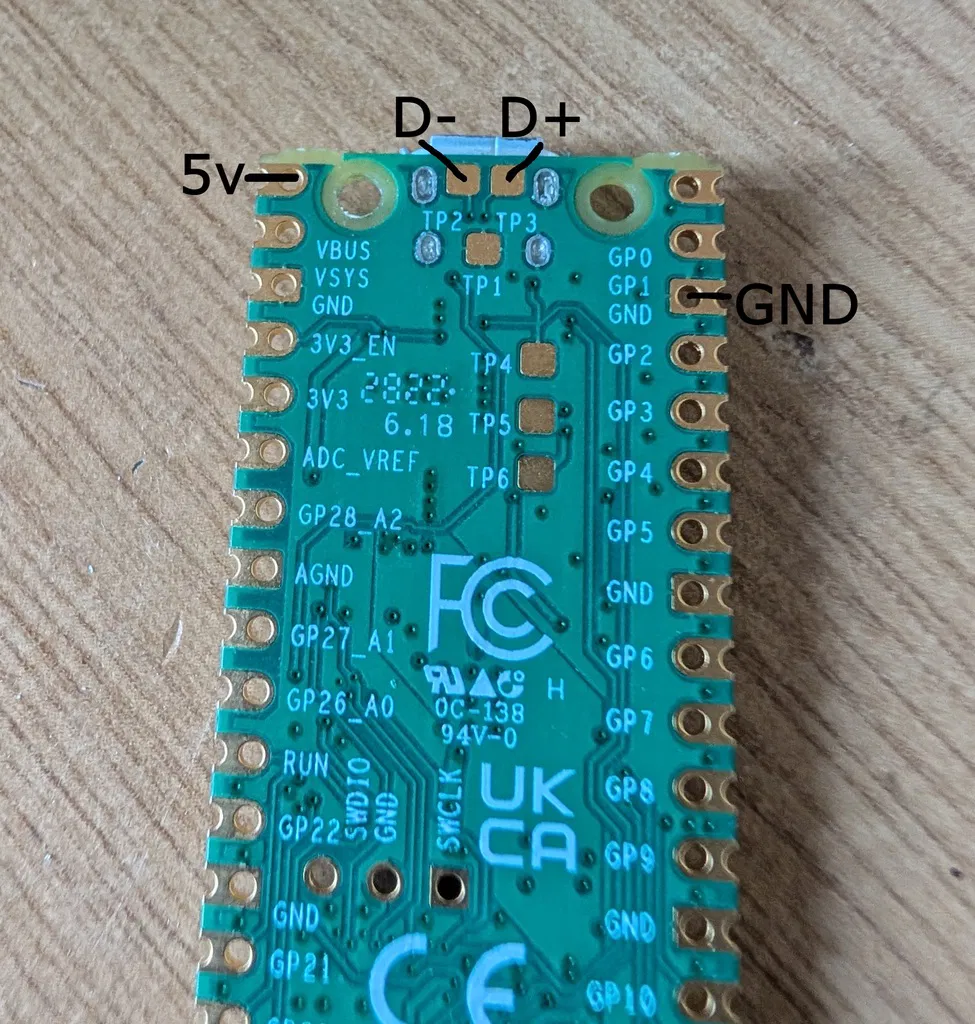

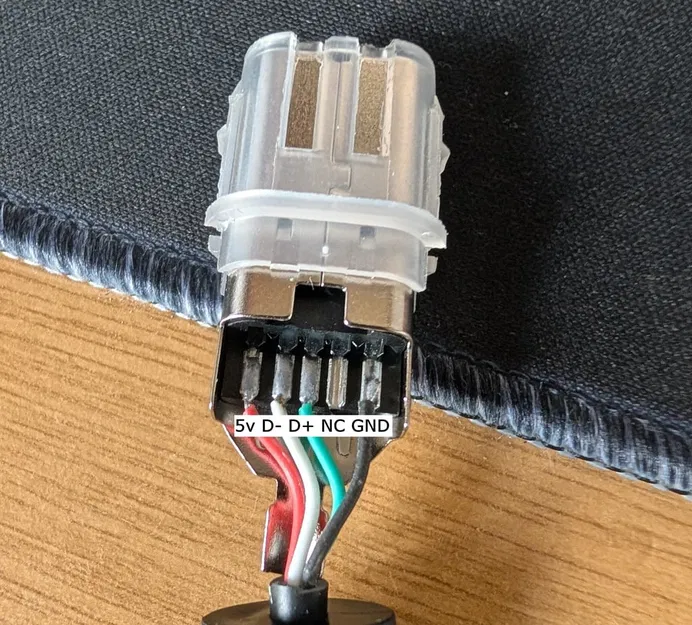

Về phần lắp ráp, coi hình để đi dây nhé. Trong hình có chỉ 5V, D-, D+ và GND cho cả connector và Pico; cơ bản bạn chỉ cần hàn nối từng dây tương ứng giữa hai bên. Cái connector mở ra cũng khá dễ, chỉ cần nạy theo đường ráp là tách ra rất nhẹ. Bạn có thể cắt cáp ở đoạn xa hơn rồi rút qua phần chống gập (strain relief), nhưng dây trên bộ của mình bị bung khá dễ nên mình chọn thay dây mới; còn bạn thì vẫn có thể dùng dây đi kèm.
Connector có kèm một lớp shield kim loại lớn như trong hình, nhưng cần cắt bỏ. Mình cắt bằng kìm cắt sao cho thấp hơn phần nhựa một chút, để nó nhét vừa vô vỏ và không cấn gì. Bạn cũng có thể bẻ ngược 90 độ, chỉ cần đảm bảo nó không chạm vào Pico!
Khi lắp vào vỏ, mình thấy tốt nhất là tách connector Xbox ra — ý là trượt phần nhựa trong suốt ra khỏi shield kim loại, rồi đưa phần nhựa trong suốt vào đế in 3D trước. Nhớ đúng chiều, bạn xem kỹ hình là được; sau đó trượt shield kim loại vào lại phần nhựa trong suốt để được fit khít. Ngoài ra còn có một miếng insert, miếng này trượt vào trong để chặn connector khỏi bị đẩy tụt vào; mình chấm vài điểm keo 502 (super glue) nhỏ để cố định insert.

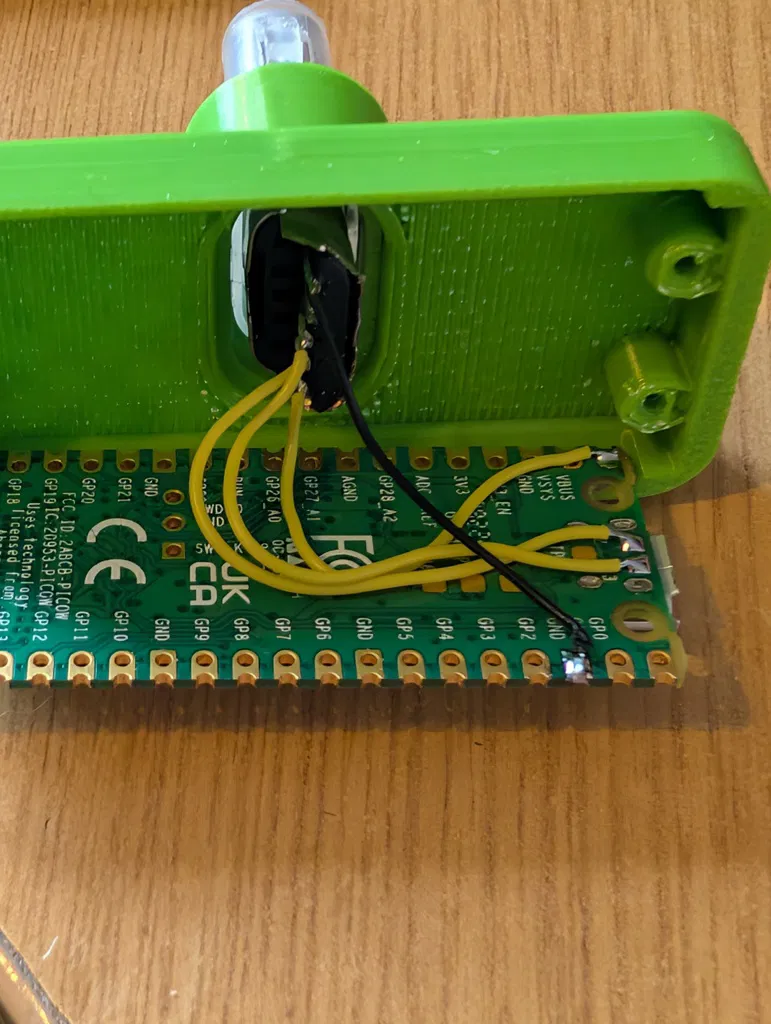

Lưu ý là hình minh hoạ dây và chỗ hàn lên Pico-W có hơi sai vì sau đó Pico-W đã được xoay 180 độ. Nắp trên của vỏ là kiểu lắp ma sát (friction fit) nên giữ khá ổn, nhưng nếu muốn bạn vẫn có thể chấm thêm chút super glue để chắc hơn.
Về firmware, nó dùng stock OGX-Mini Pico-W firmware: https://github.com/wiredopposite/OGX-Mini/releases Ngoài ra nếu bạn cần nâng cấp firmware, bạn có thể tháo ra khỏi vỏ rồi cắm MicroUSB, hoặc dùng một cái như link này để flash qua đầu connector Xbox: https://www.aliexpress.com/item/1005006849387794.html
