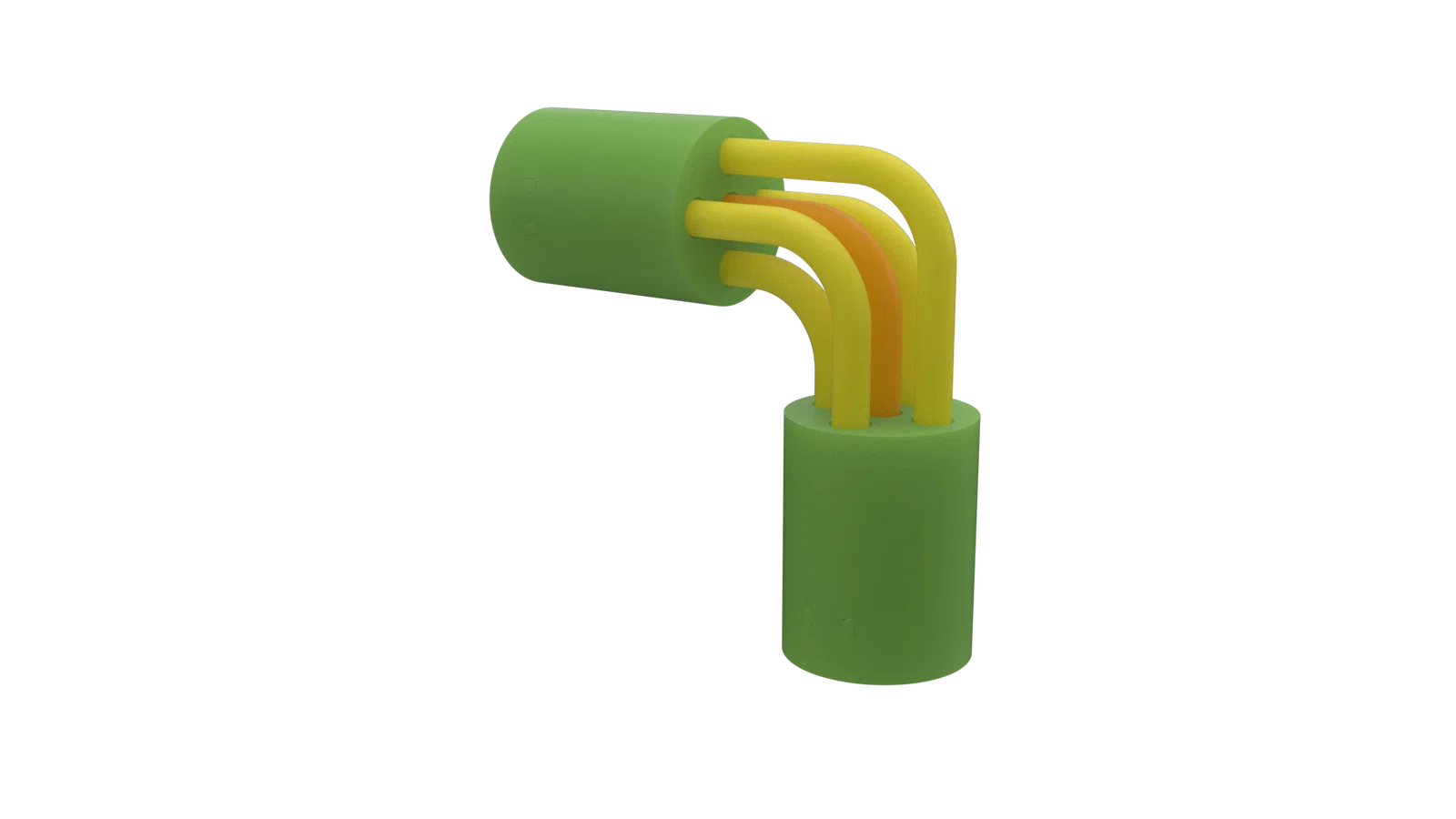

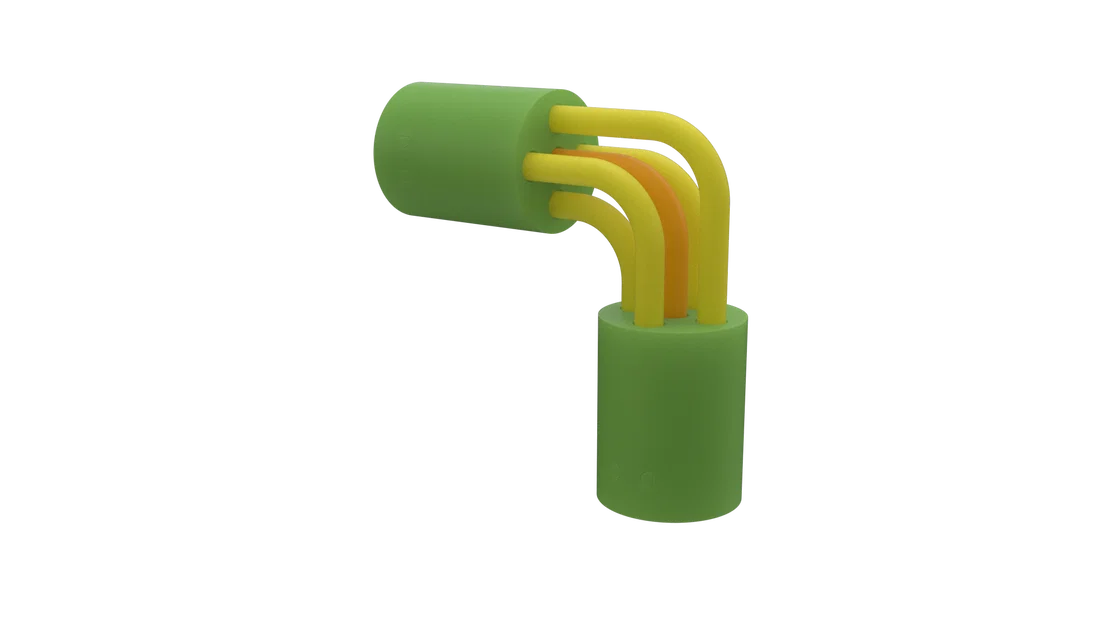

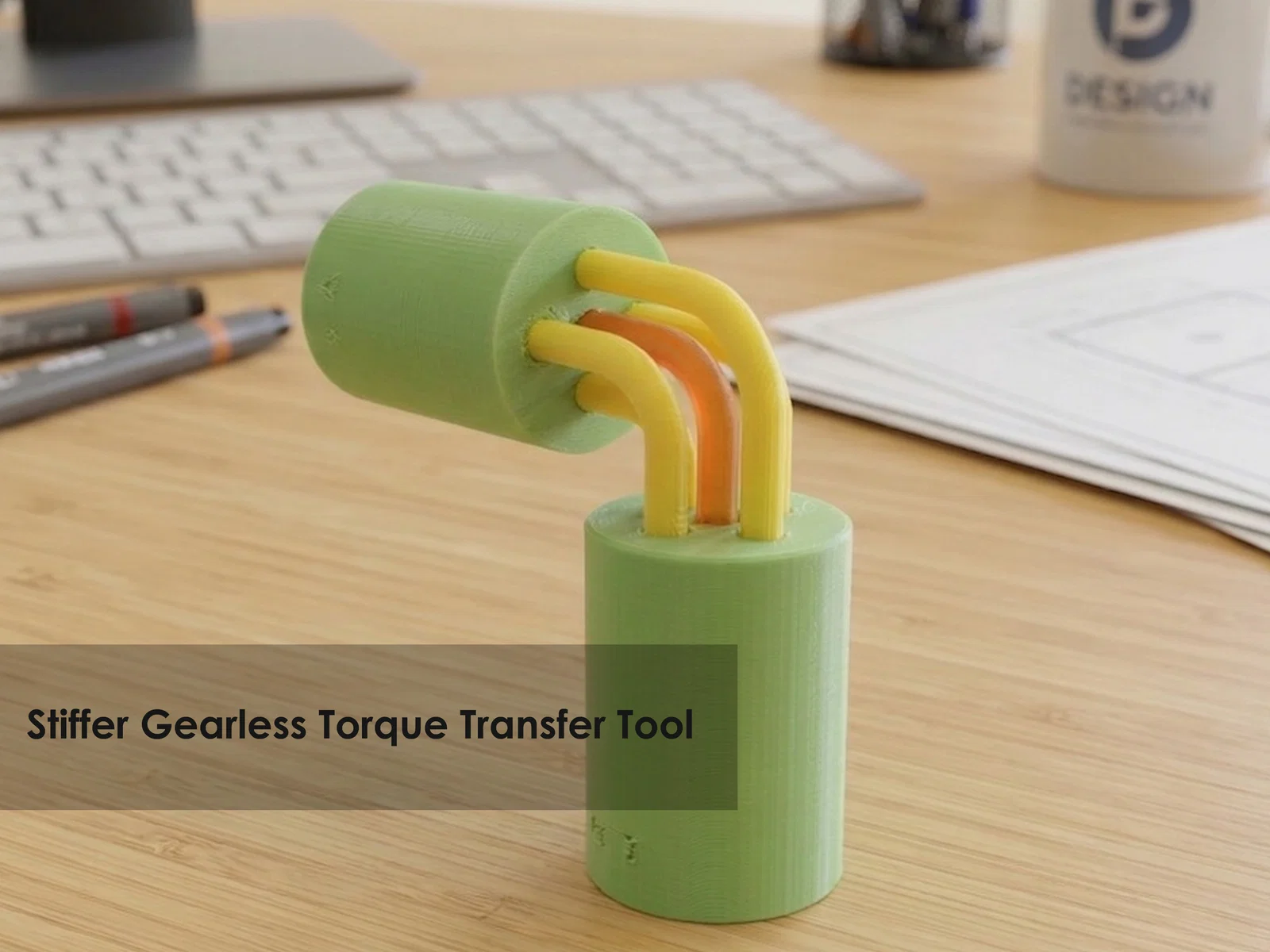

Dụng cụ truyền lực góc (90-60-45-30 độ) dạng gearless cải tiến cứng cáp hơn

Sau khi hoàn thành một dự án, mình nhận ra việc in và lắp ráp các bộ phận bánh răng thật sự rất khó khăn. Khi tìm kiếm một giải pháp truyền động không dùng bánh răng (gearless), mình đã bắt gặp phương pháp này nhưng không tìm thấy file STL, nên mình quyết định tự thiết kế lại. Nói thật lòng, do tính chất đàn hồi của vật liệu in, thiết bị này không đạt hiệu suất cao như bánh răng truyền thống, nhưng mình tin rằng các bạn sẽ tìm thấy những ứng dụng thú vị cho nó.

Trong mỗi phiên bản góc độ, sẽ có hai loại trục: một là trục tâm với các khe cắm chốt (pin cutouts), loại còn lại là trục chịu lực mô-men xoắn.

LƯU Ý QUAN TRỌNG: VUI LÒNG BÔI TRƠN CÁC BỘ PHẬN BẰNG MỠ BÒ.

Đối với mỗi góc độ, chỉ có các trục là thay đổi.

Hướng dẫn in:

2x Hub (Vòng đệm)
2x Pin Couples (Khớp nối chốt)
4x Rotating Shafts (Trục xoay - chọn theo góc tương ứng)
1x Centre Shaft (Trục tâm - chọn theo góc tương ứng)

Hãy chia sẻ hình ảnh sản phẩm đã in (makes) và đánh giá để mình có thể cải thiện thiết kế tốt hơn nhé.

Đừng ngần ngại liên hệ nếu bạn có ý tưởng mới muốn thực hiện và đóng góp cho cộng đồng.

Cảm ơn các bạn rất nhiều!
