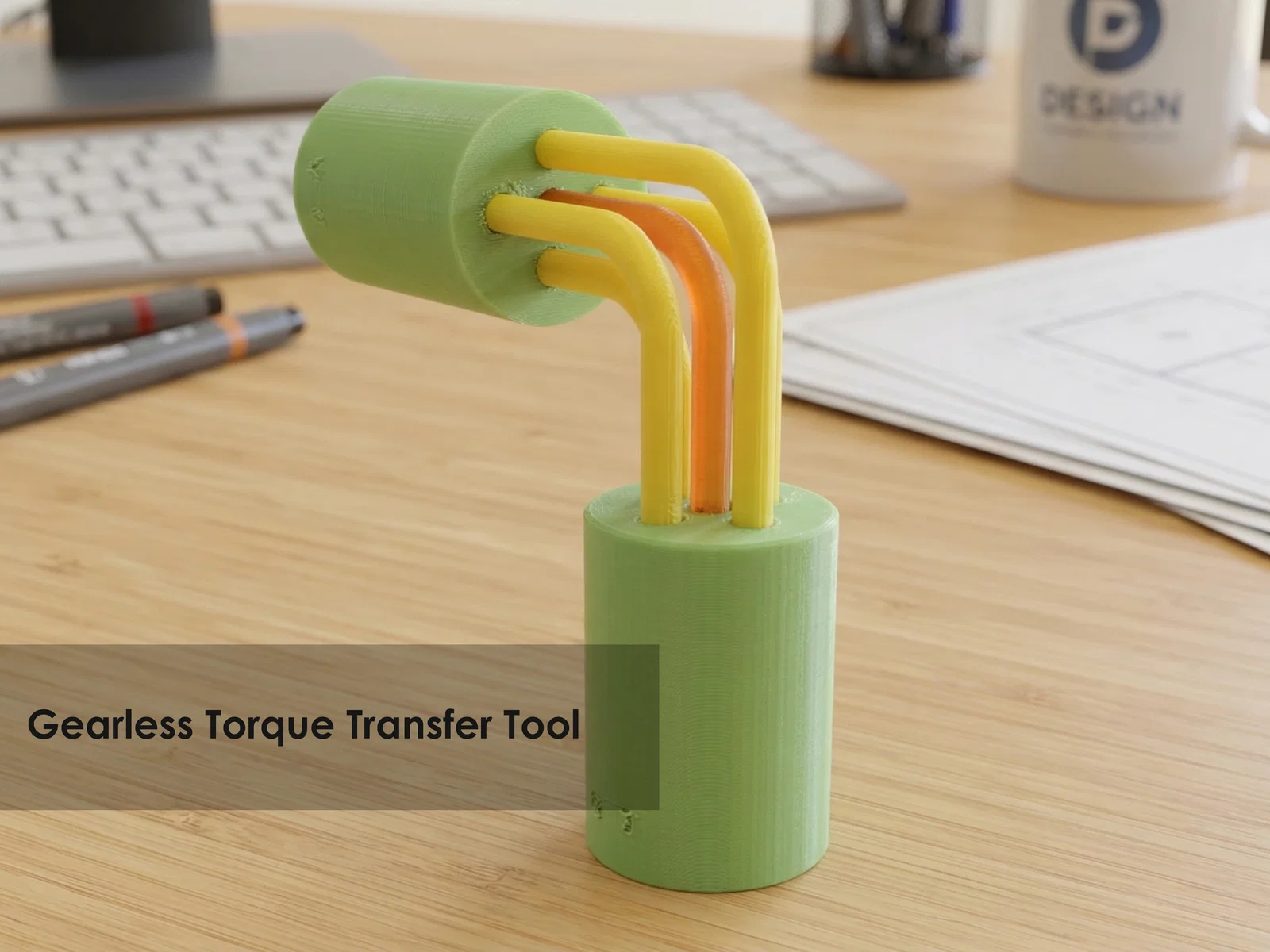

Dụng cụ truyền động góc (Gearless) 90-60-45-30 độ

Trong một dự án trước đây, mình nhận ra việc in các loại bánh răng và căn chỉnh chúng khớp với nhau thực sự rất khó. Khi tìm kiếm các giải pháp truyền động không dùng bánh răng (gearless), mình thấy phương pháp này nhưng không tìm được file STL nào ưng ý, nên mình quyết định tự thiết kế. Nói thật lòng thì do độ dẻo của vật liệu in, cơ cấu này không đạt hiệu suất cao như bánh răng truyền thống, nhưng mình tin là mọi người vẫn sẽ tìm ra ứng dụng thú vị cho nó.

Trong mỗi phiên bản góc độ, có hai loại trục: một là trục tâm với các rãnh chốt, loại còn lại là trục chịu lực chính.

LƯU Ý QUAN TRỌNG: VUI LÒNG TRA MỠ BÔI TRƠN VÀO CÁC CHI TIẾT.

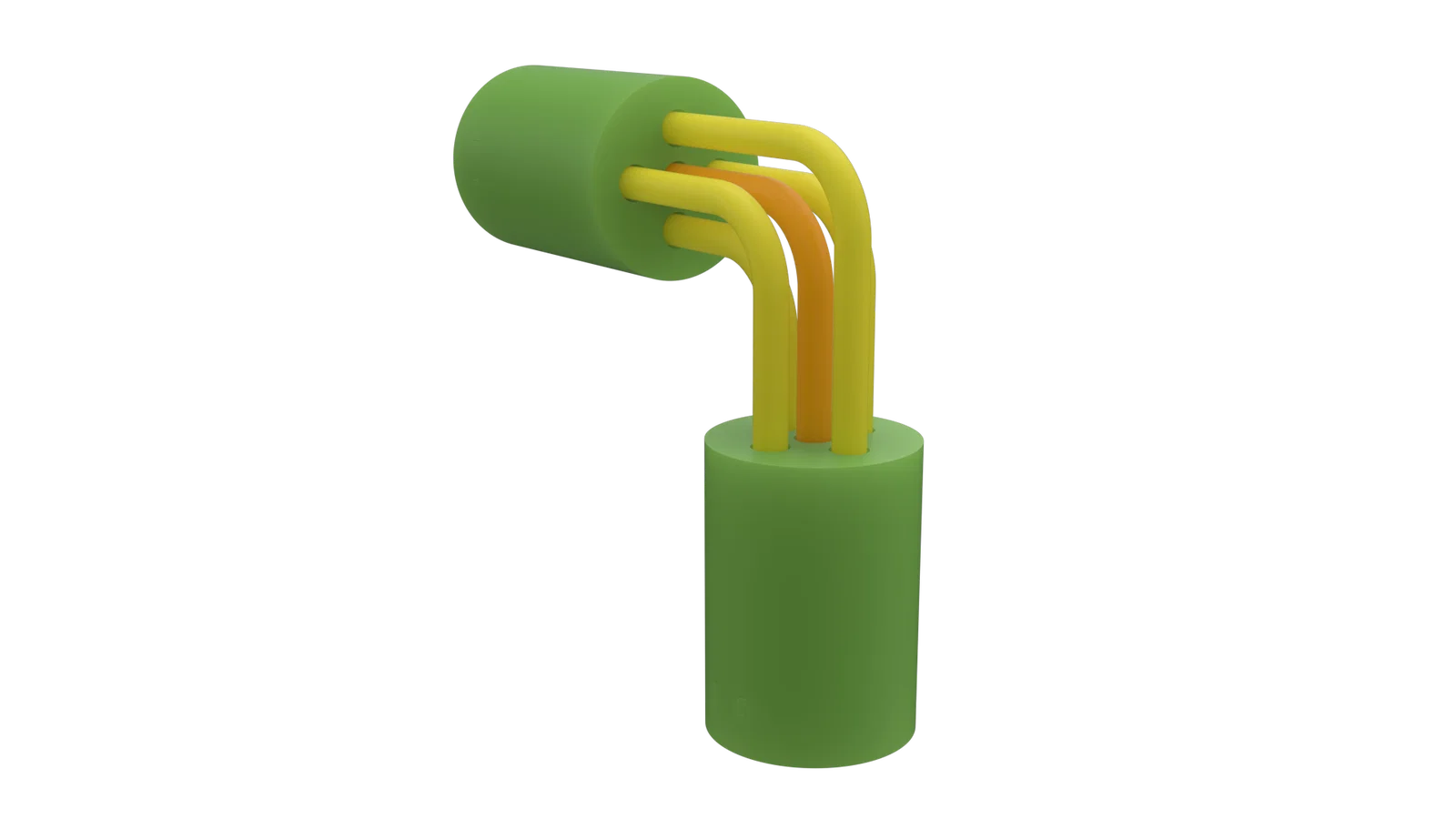

Đây là phiên bản cứng cáp hơn mà mình đã cải tiến với hub và trục ngắn hơn:

Với mỗi góc độ, chỉ cần thay đổi phần trục là được.

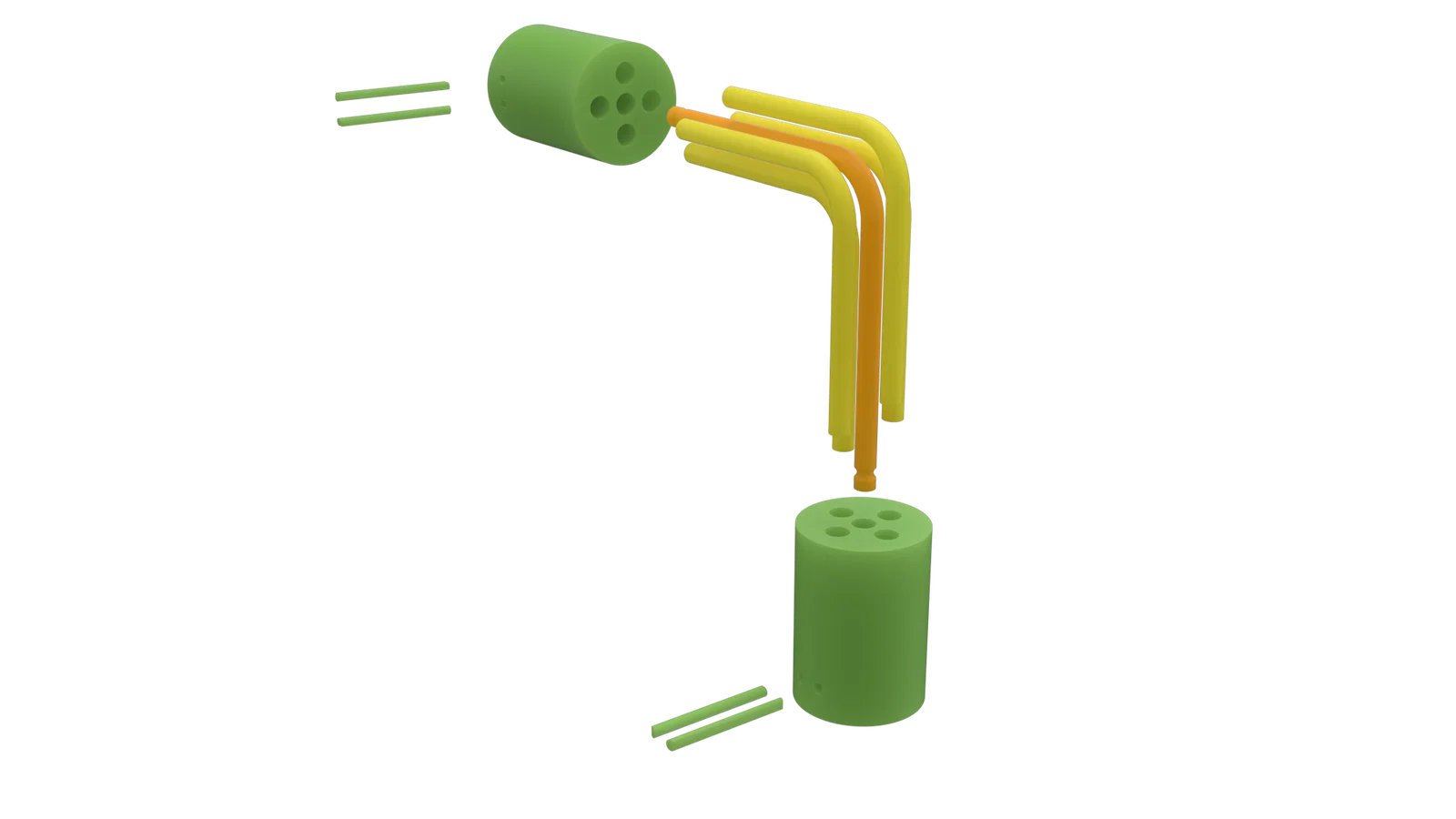

Hướng dẫn in:

• 2x Hub
• 2x Bộ chốt (Pin Couples)
• 4x Trục xoay (chọn theo góc độ tương ứng)
• 1x Trục tâm (chọn theo góc độ tương ứng)

Mọi người nhớ chia sẻ thành quả và đánh giá để mình có thể hoàn thiện sản phẩm hơn nhé.

Nếu có bất kỳ ý tưởng nào muốn hiện thực hóa và đóng góp cho cộng đồng, cứ liên hệ với mình nha.

Cảm ơn mọi người rất nhiều.
