Bộ thoát khí PC xoay (Rotatable PC Exhaust)

REV - Bộ thoát khí PC xoay

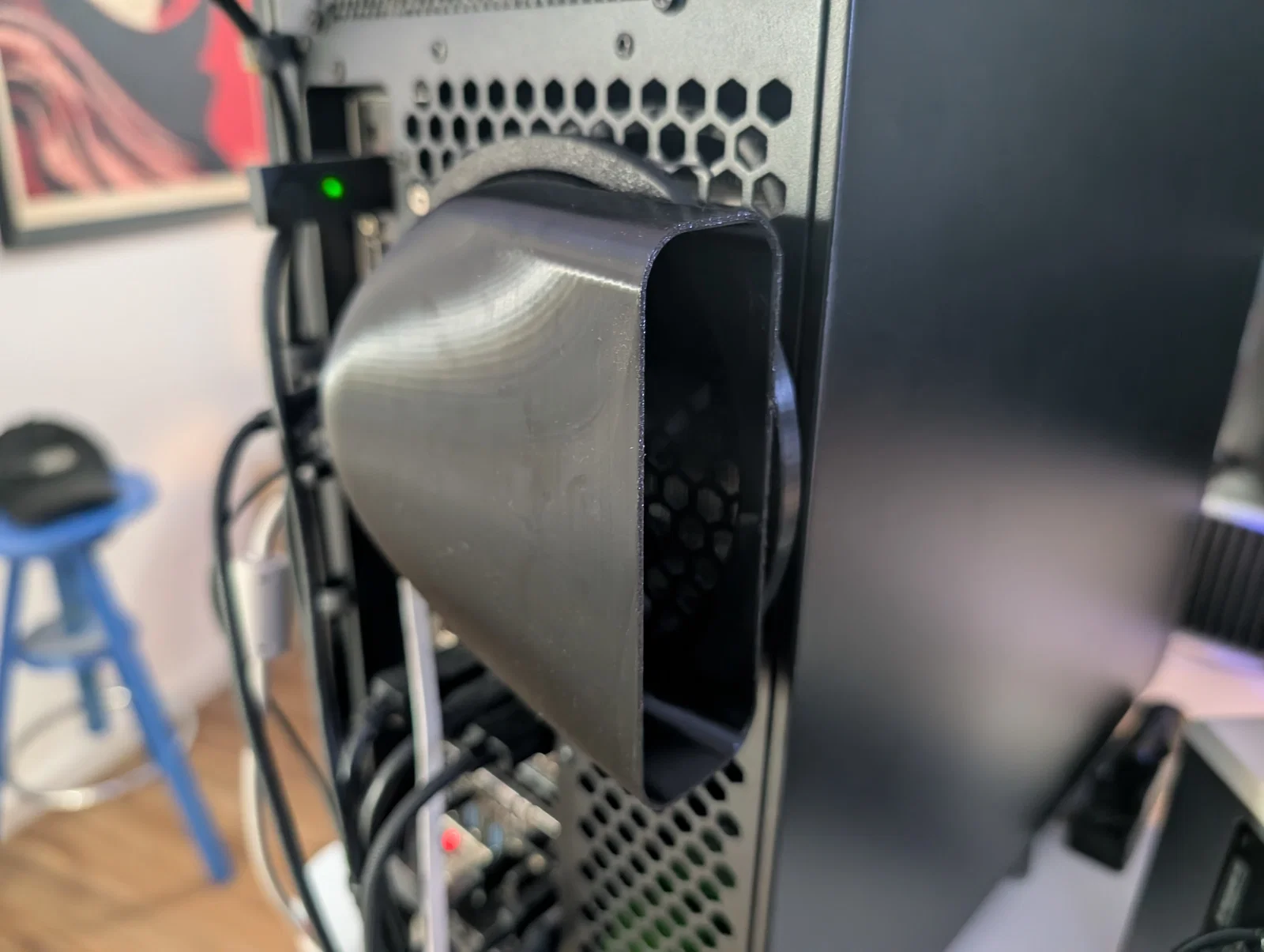

PC của mình đặt ngay dưới bộ điều nhiệt treo tường, làm cho nhiệt độ tỏa ra khiến cảm biến đọc sai số. Để giải quyết vấn đề này, mình đã thiết kế bộ thoát khí có thể gắn vào quạt hút phía sau của PC để điều hướng luồng hơi nóng sang hướng khác.

Thiết kế vừa khít cho các loại quạt 120mm với khoảng cách ốc vít tiêu chuẩn 105mm.

In ấn

Phần cổ nối (collar) có thể in với phần gắn ốc quay lên trên để hạn chế tối đa support. Phần ống thoát nên in theo hướng dẫn dưới đây - cần có support, nhưng hướng này sẽ giúp tiết kiệm vật liệu nhất.

Mình khuyên bạn nên in phần cổ nối với khoảng 4 wall loops để tăng độ cứng cáp khi lắp đặt.

Lắp đặt

Lồng phần cổ nối vào ống thoát sao cho hai vòng khớp với nhau. Kích thước đã được thiết kế để bạn có thể ấn nhẹ là khớp vào.

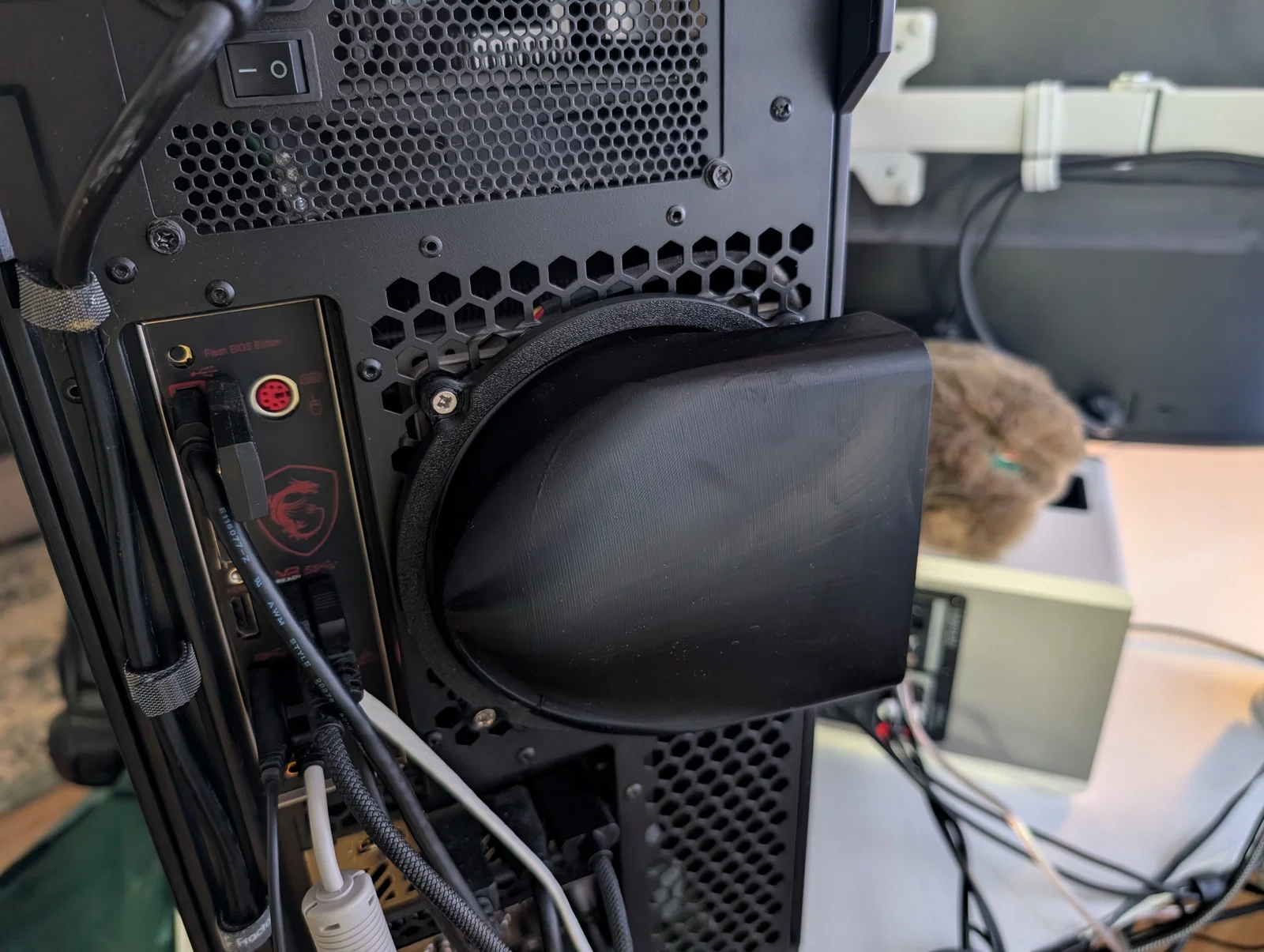

Sử dụng ốc vít quạt M5 thông thường để gắn bộ thoát khí này vào case.

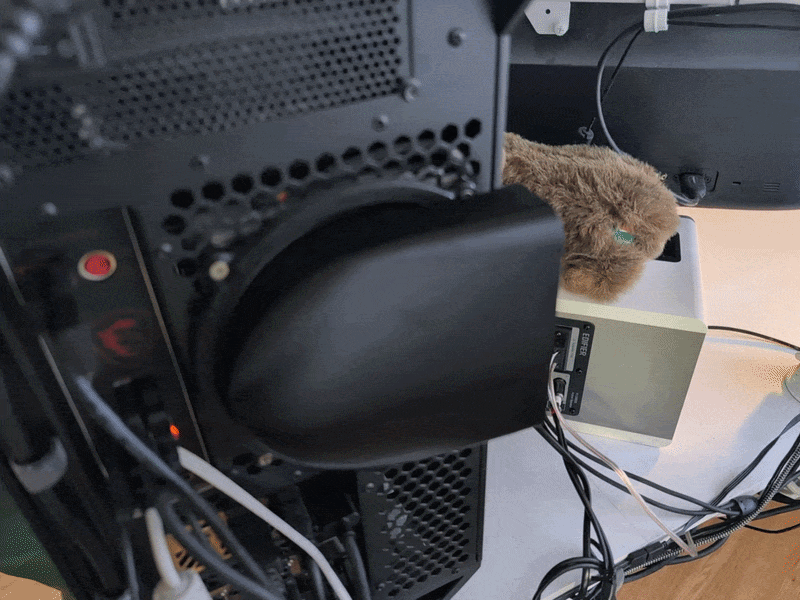

Sau khi lắp, phần ống thoát có thể xoay dễ dàng đến vị trí bạn muốn và giữ cố định nhờ lực ma sát.
