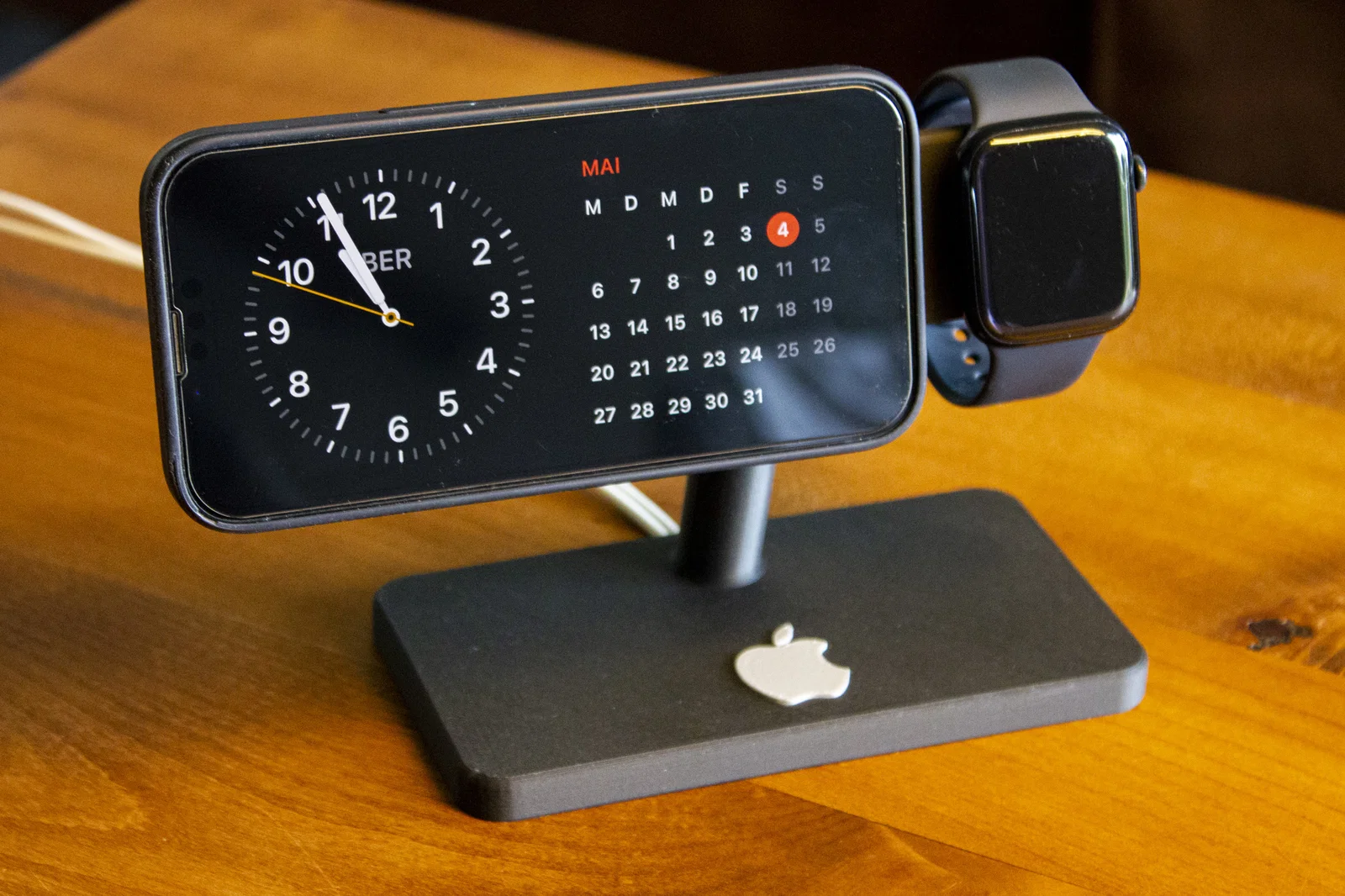

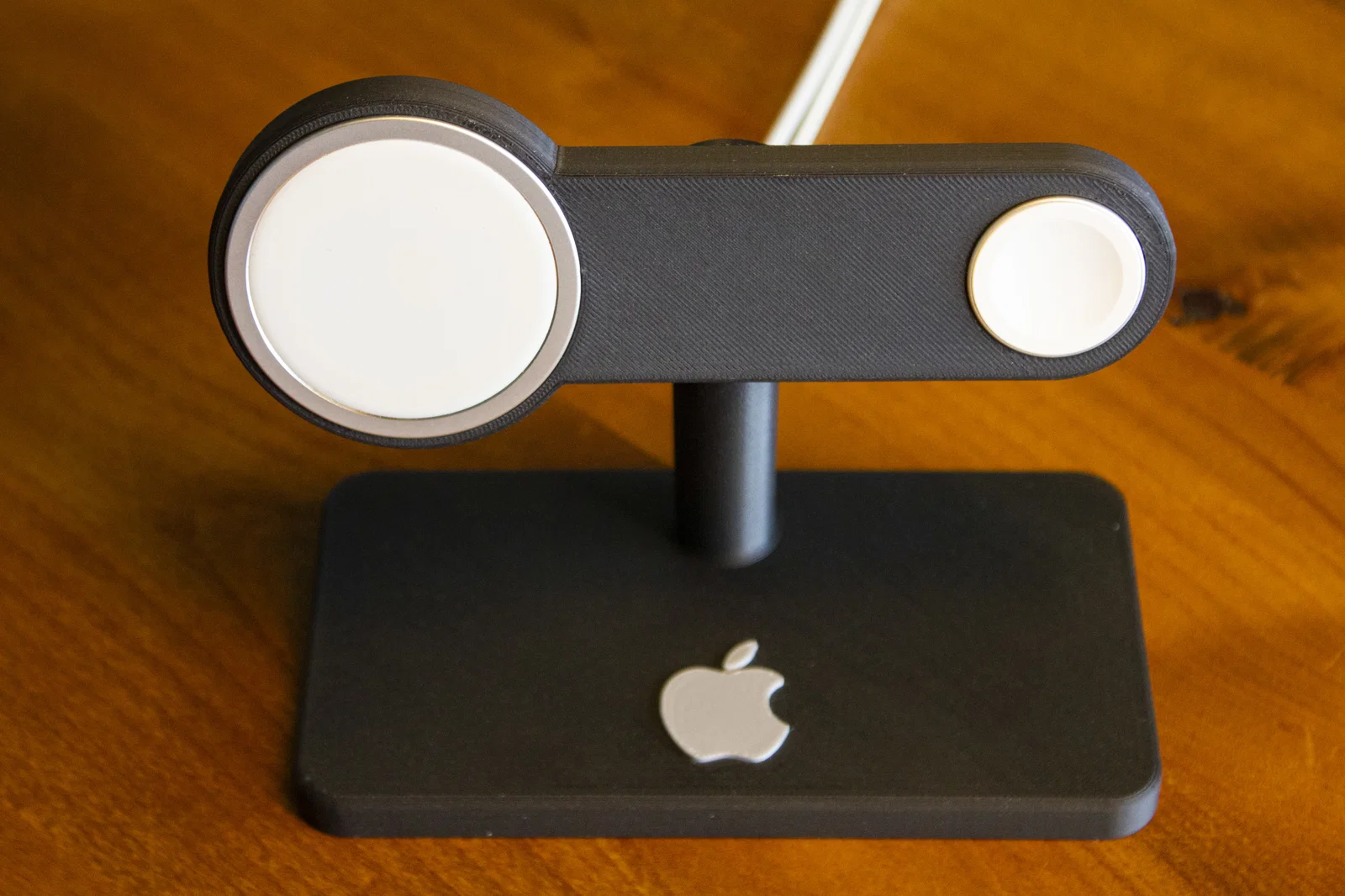

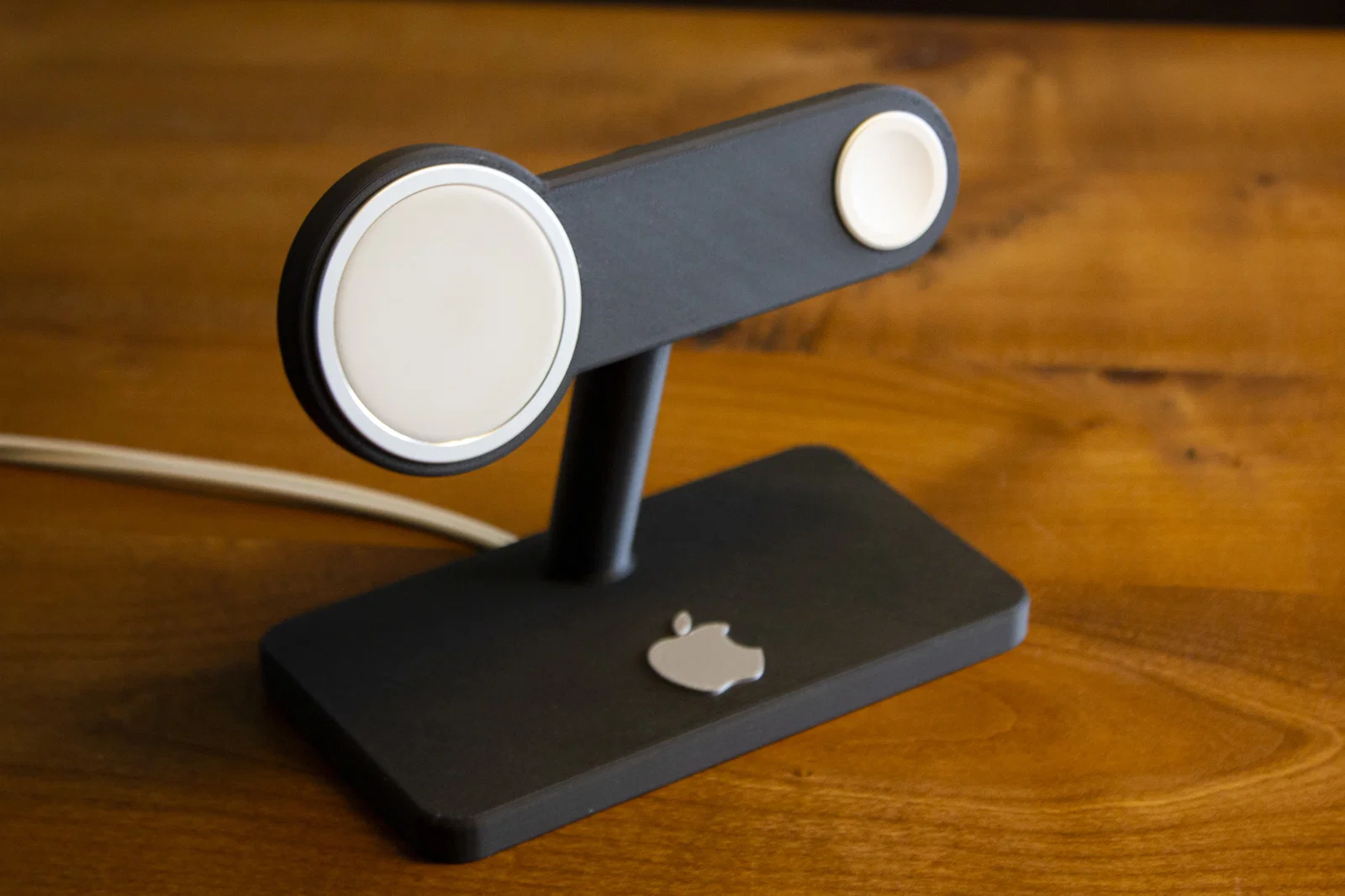

Đế sạc Magsafe cho iPhone và Apple Watch

Mô tả

Kiểu dáng đơn giản, dễ in, không cần hỗ trợ (no supports)

Lưu ý: Đế sạc này chỉ được thiết kế để vừa khít với sạc Apple chính hãng.

* Cập nhật quan trọng ngày 10-02-2025:

• Apple vừa ra mắt bộ sạc mới vào năm 2025 (đường kính Ø 55,5mm và độ dày 4,37mm).
• Bộ sạc cũ có kích thước: đường kính Ø 55,9mm và độ dày 5,3mm.

Mình đã cập nhật các cấu hình in (Print Profiles) cho cả hai loại sạc. Vui lòng đo kỹ bộ sạc của bạn trước khi in nhé. Đa số mọi người hiện vẫn đang dùng loại 55,9mm.

• Mình đã sửa một vài chi tiết nhỏ ở phần giá đỡ.
• Bổ sung cấu hình in hỗ trợ thêm viên bi thép (SteelBB), máy in sẽ tự động dừng để bạn chèn 6-8mm viên bi thép vào.

Ý tưởng

Ý tưởng là giữ cho kiểu dáng đơn giản, in được ngay mà không cần dùng support, đồng thời cố định được 2 bộ sạc mà không cần dùng keo dán. Mình lấy cảm hứng chính từ Thomas và GaryChan_22268.

4 loại đế

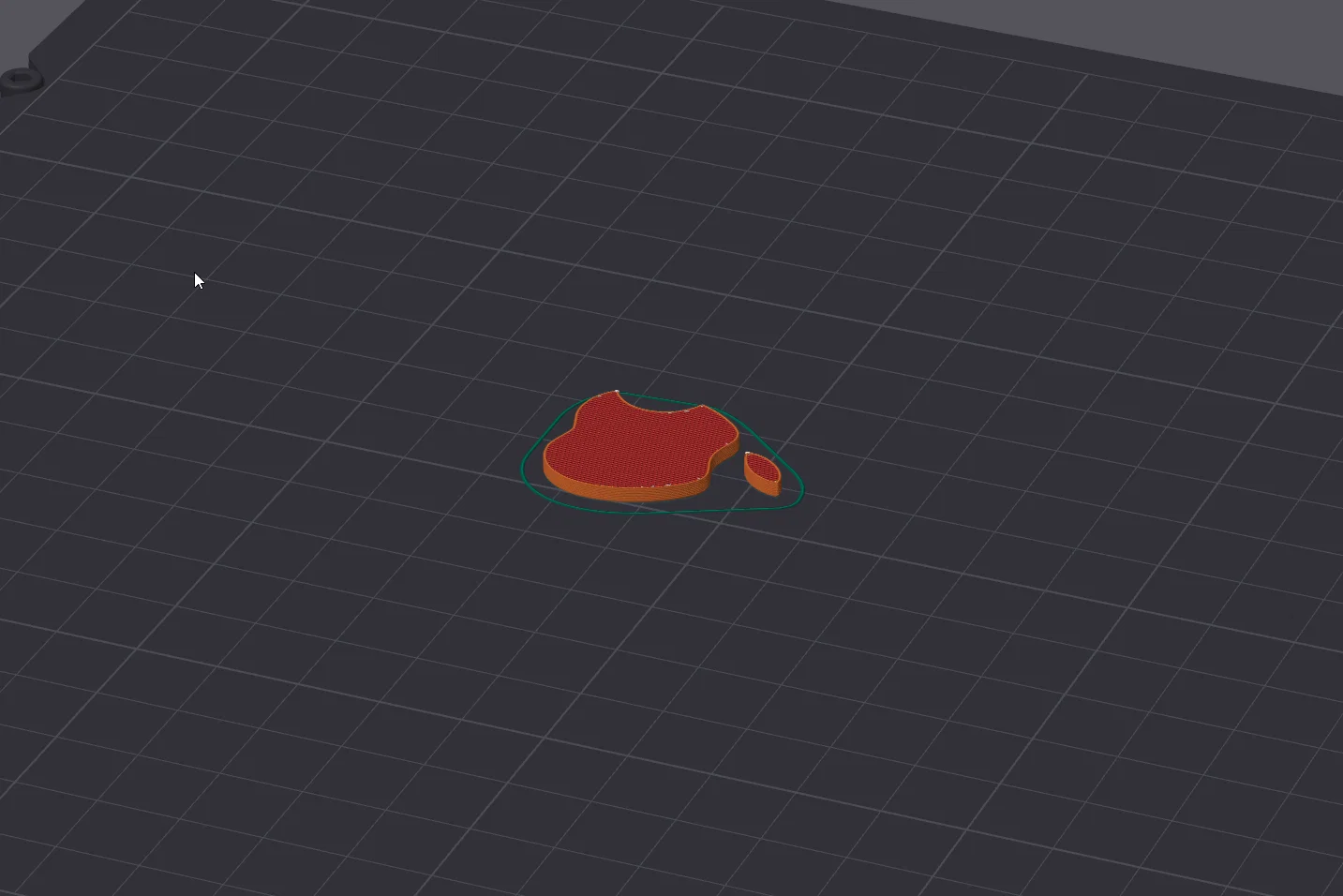

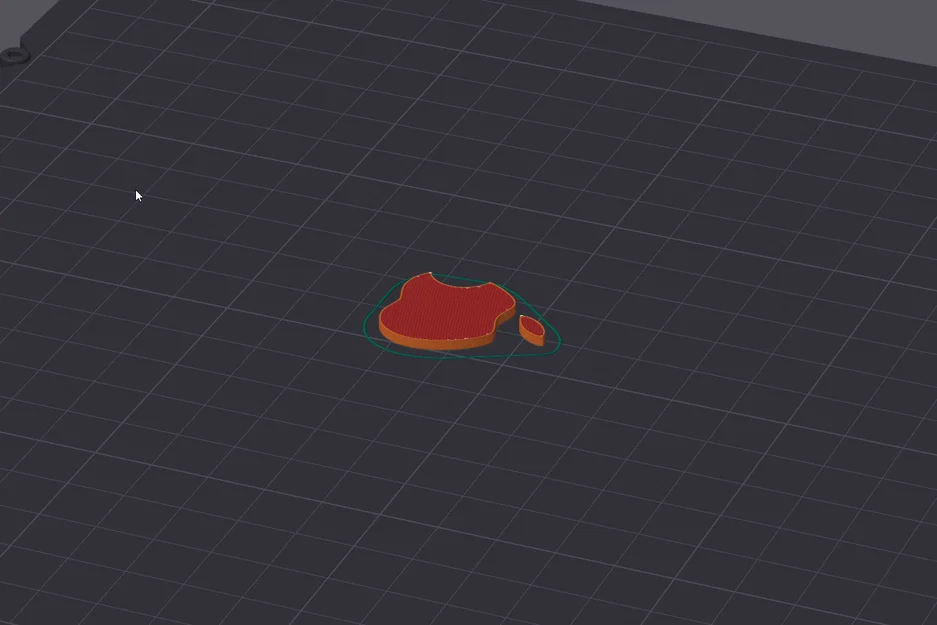

• Có chỗ gắn logo riêng, giúp bạn in logo tách biệt.
• Logo tích hợp sẵn, bạn có thể tự chỉnh màu thủ công trong phần mềm cắt lớp (slicer).
• Đế trơn không logo.
• * Cập nhật: Thêm phiên bản cho sạc dùng đầu cắm USB-A, có khe hở ở phía sau.

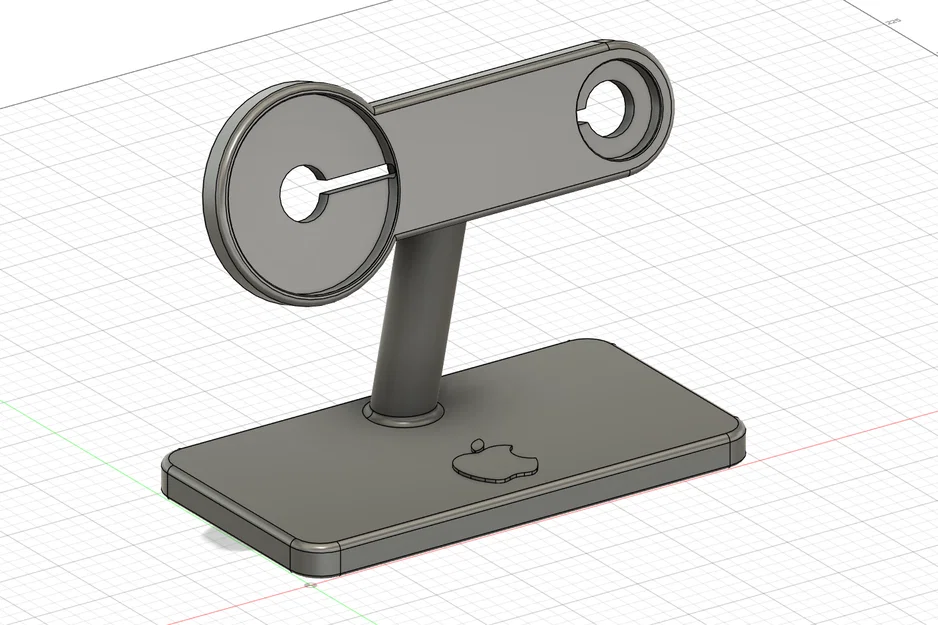

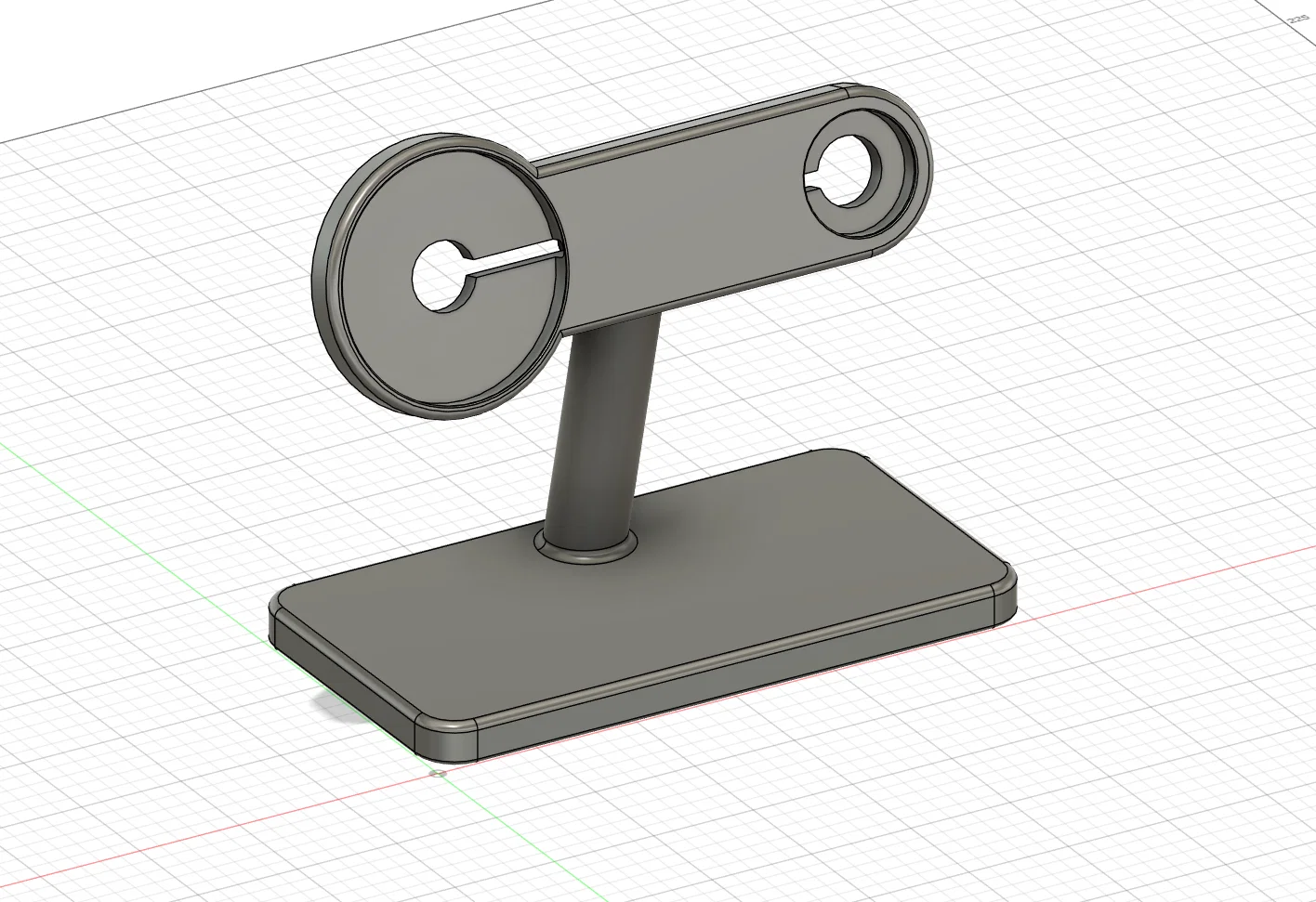

3 loại giá đỡ

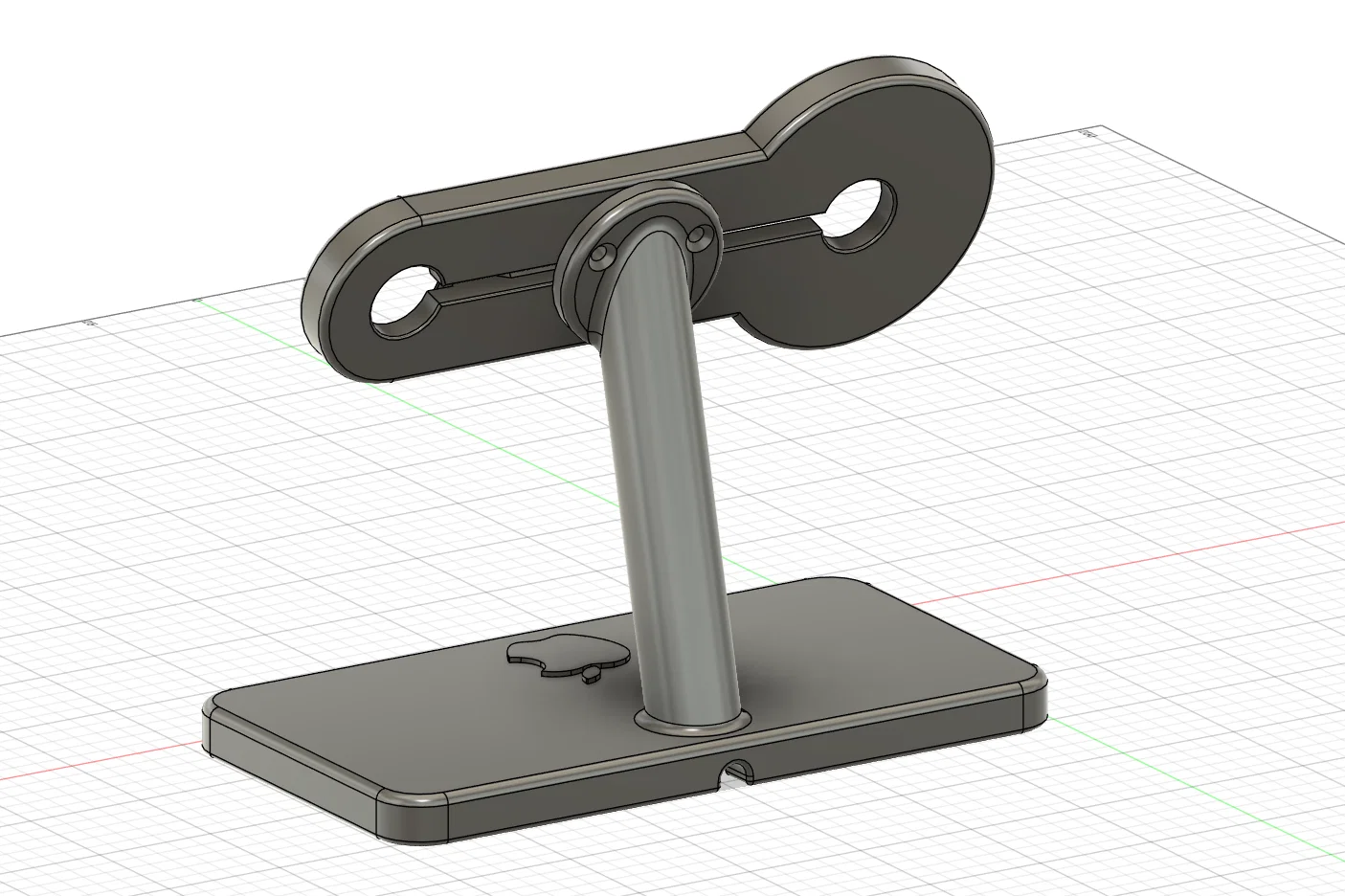

Mình đã thử nghiệm với nhiều thông số dung sai đường kính khác nhau để đạt độ vừa vặn hoàn hảo mà không cần keo. Đường kính bên trong được mở rộng dần. Ở phía sau, bạn có thể giấu và luồn dây cáp vào đế.

* Cập nhật: Thêm mẫu cho dòng Pro Max.
* Cập nhật 2: Thêm giá đỡ cho 2 Apple Watch.
* Cập nhật 3: Thêm giá đỡ cho 2 sạc Magsafe (cho điện thoại và AirPods).
* Cập nhật 4: Theo yêu cầu của người dùng, mình đã test thêm giá đỡ cho bộ sạc mới.

Bạn có thể tìm các tệp STL cho giá đỡ đặc biệt trong mục file.

Bạn cần chuẩn bị gì?

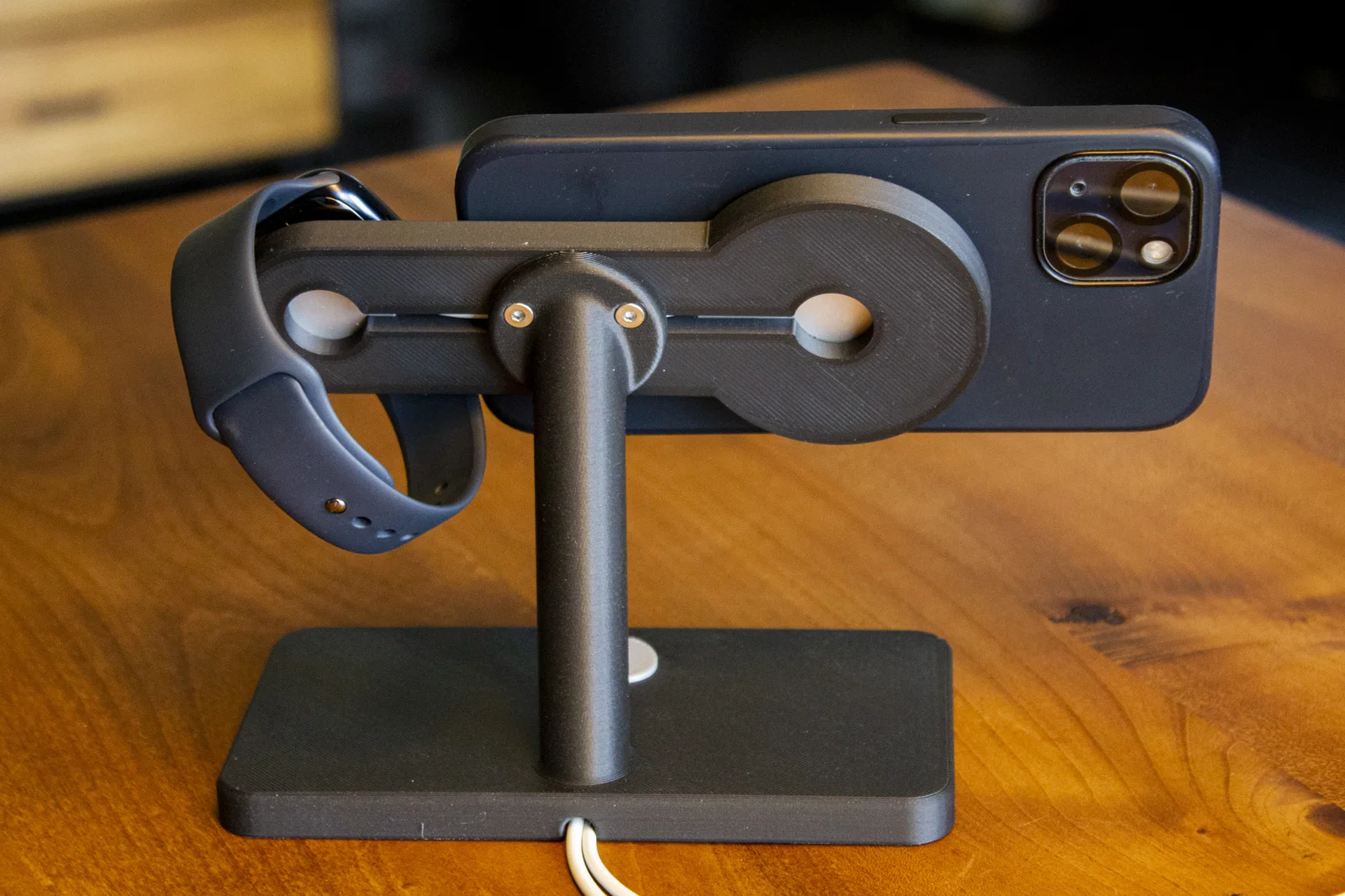

• 2 x ốc vít M3*10-12mm đầu bằng (Countersunk Flat Head) chuẩn DIN 7991 / ISO 10642 / ISO 2009.
• Keo dán nếu gắn logo: thực tế đã khá chắc chắn nhưng nếu muốn an toàn, bạn có thể chấm một giọt keo.

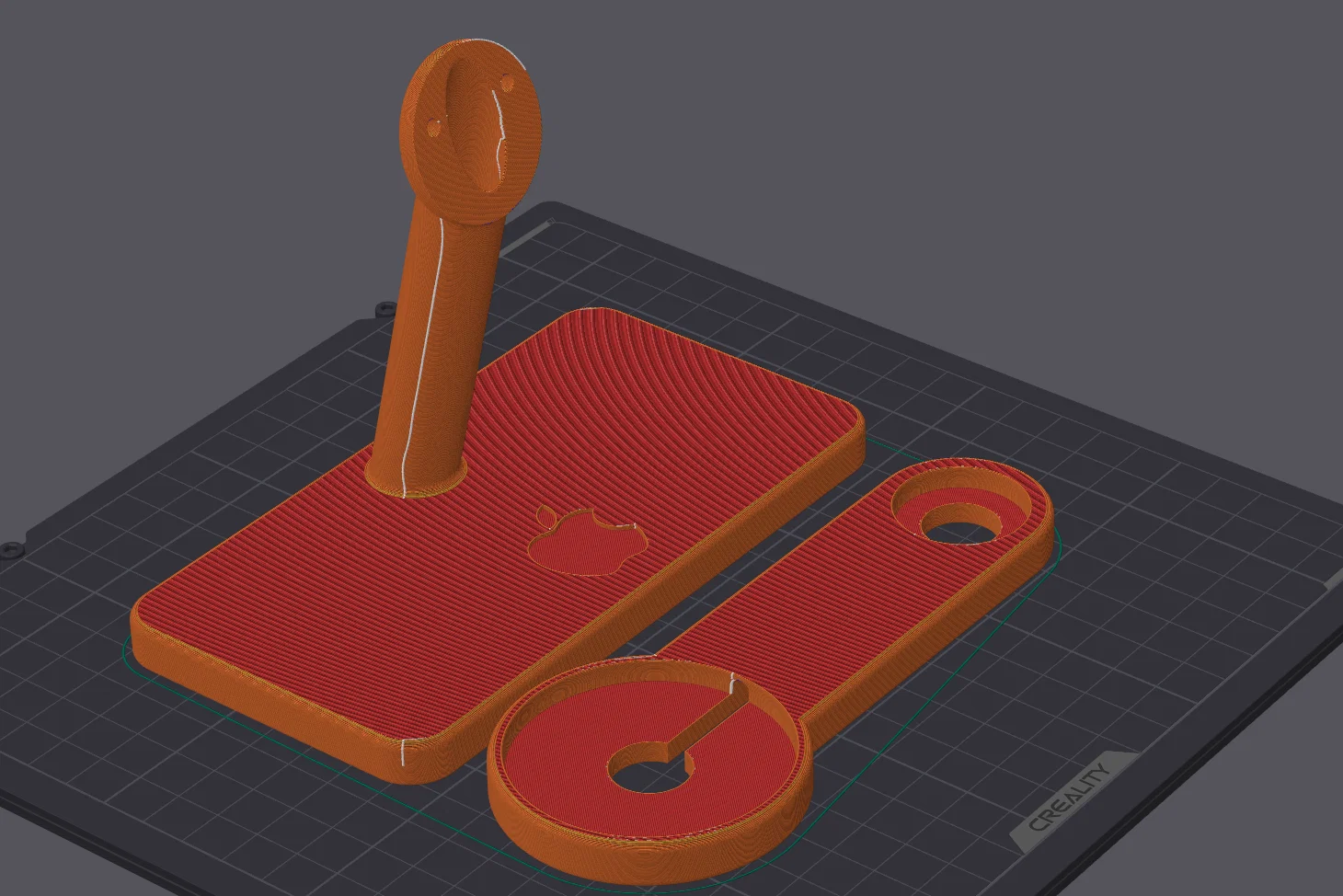

Hướng dẫn in

Mình từng in tất cả trên máy Creality K1.

Sợi nhựa dùng cho phần đế là Bambu Lab Matte Black và logo là Creality PLA+ Grey.

| Bộ phận | Độ phân giải | Support | Infill | Brim | Tường | Lớp trên/dưới |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- |
| Đế và Giá đỡ | 0.2mm | Không | 15% Cubic | Không | 3 | 5-3 |
| Logo | 0.2mm | Không | 15% Cubic | Không | 2-3 | 5-3 |
