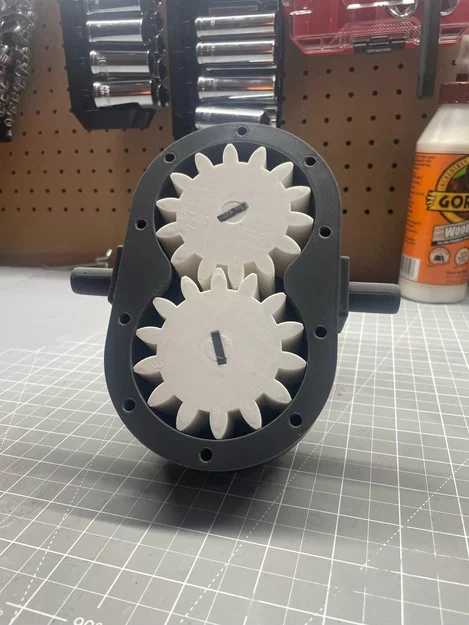

Bơm bánh răng 3D (External Gear Pump) cho ứng dụng rót chất lỏng

Bơm bánh răng (External Gear Pump) tự chế

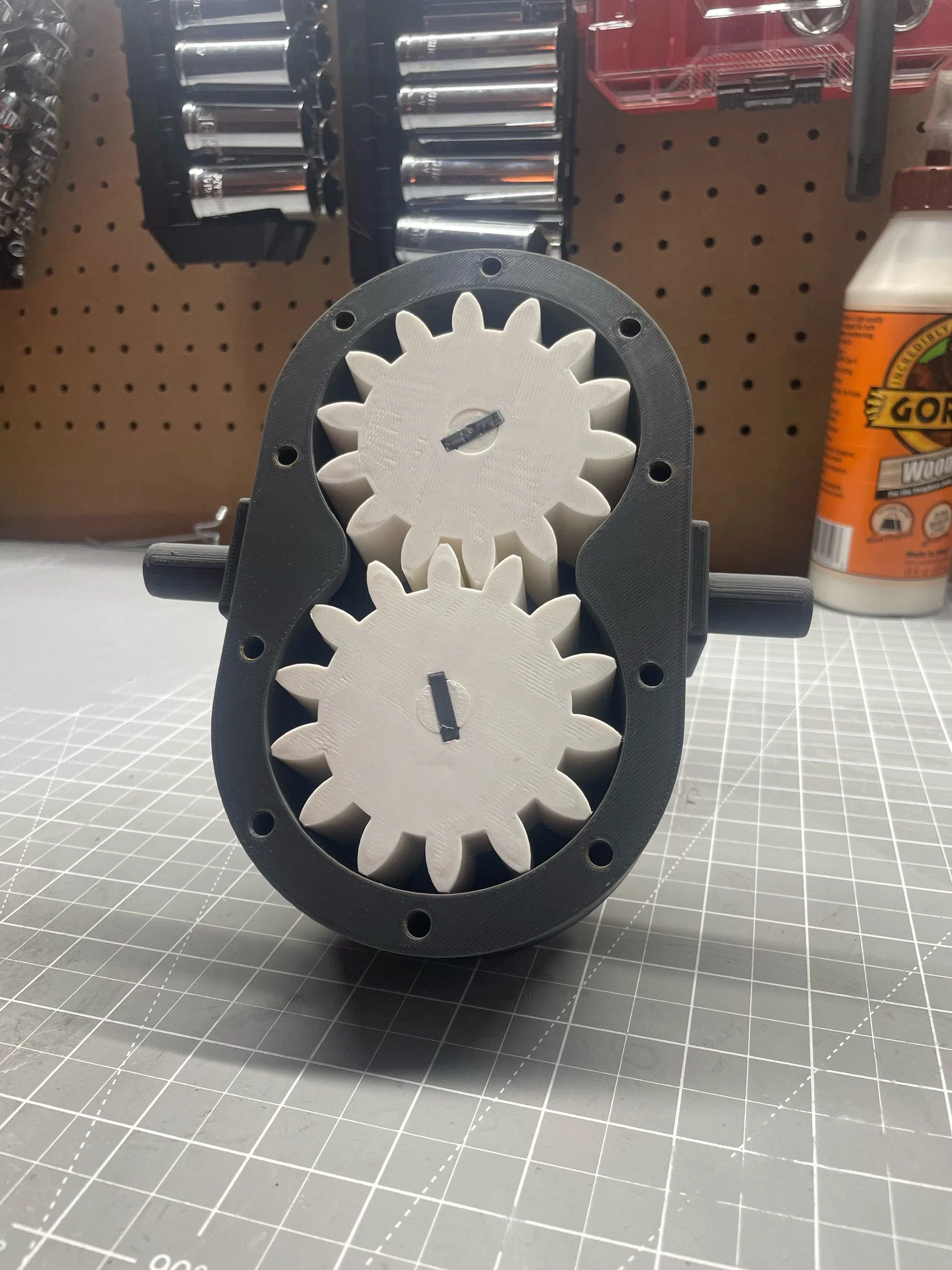

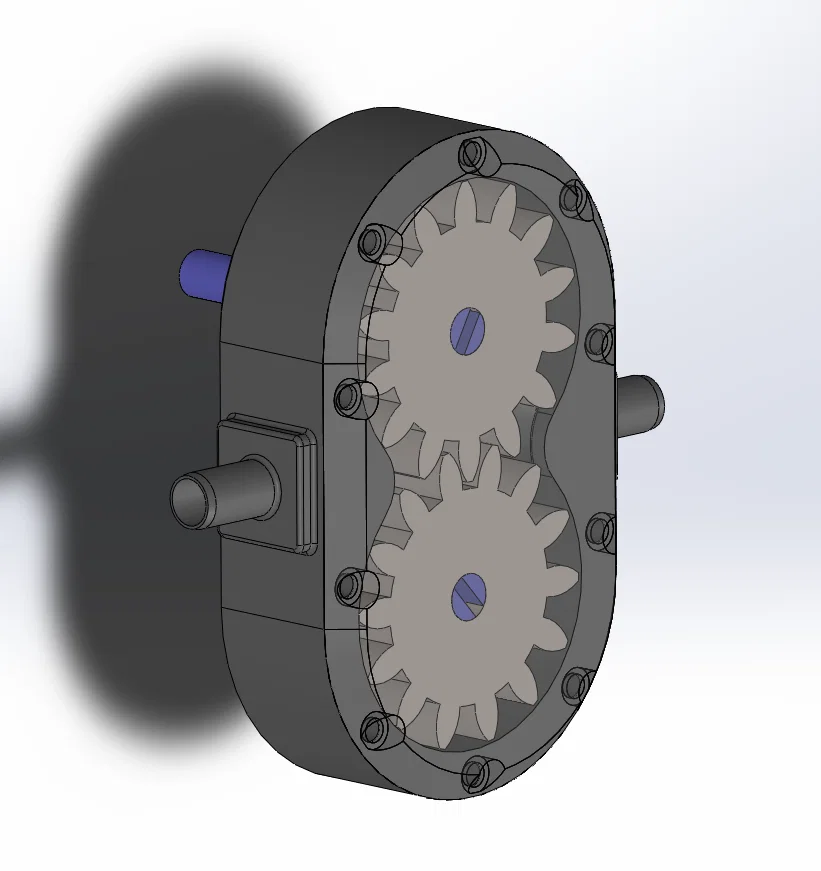

Bạn đang tìm kiếm một dự án cơ khí thú vị để thử thách tay nghề in 3D của mình? Dự án bơm bánh răng ngoài (External Gear Pump) này là một lựa chọn tuyệt vời cho những ai đam mê kỹ thuật và muốn tạo ra một thiết bị có khả năng hoạt động thực tế. Dựa trên thiết kế bánh răng khớp nhau, mô hình này cho phép chất lỏng được di chuyển qua lại giữa các khoang, tạo ra áp suất và dòng chảy một cách đầy ấn tượng ngay trên bàn làm việc của bạn.

Sản phẩm này không chỉ là một món đồ trưng bày kỹ thuật mà còn có thể ứng dụng trong các mô hình rót đồ uống hoặc các thí nghiệm chất lỏng cơ bản. Cấu trúc của máy bơm được tối ưu hóa để bạn có thể in bằng máy in 3D gia đình, lắp ghép với các linh kiện cơ khí thông dụng. Đây là cách tuyệt vời để hiểu rõ nguyên lý vận hành của các loại bơm công nghiệp thực tế thông qua mô hình thu nhỏ.

Để lắp ráp thành công mô hình này, bạn cần chuẩn bị thêm một số linh kiện ngoài như bạc đạn và ốc vít. Hãy đảm bảo các bộ phận được in với độ chính xác cao để tránh rò rỉ chất lỏng trong quá trình vận hành sau này.

Các lưu ý và kinh nghiệm khi thực hiện dự án này:

• Vật liệu in: Khuyên dùng PETG hoặc ABS để có khả năng chịu lực và kháng hóa chất tốt hơn so với PLA khi tiếp xúc với chất lỏng.
• Độ bền: Nên thiết lập chế độ in với infill từ 40-60% để đảm bảo các răng của bánh răng không bị gãy dưới áp lực vận hành.
• Linh kiện đi kèm: Bạn cần chuẩn bị 2 vòng bi (ball bearings) kích thước 1-1/8 OD, 1/2 ID và 5/16 W, cùng với 10 ốc vít loại 1/4-20 x 3/4 inch để cố định vỏ máy.
• Làm kín: Do đây là bơm dùng cho chất lỏng, bạn nên sử dụng thêm keo dán chuyên dụng hoặc gioăng cao su tại các khớp nối để ngăn chặn rò rỉ.
• Hậu kỳ: Hãy chà nhám nhẹ các bề mặt bánh răng để đảm bảo chúng vận hành trơn tru, giảm ma sát tối đa khi quay.

Tổng kết lại, đây là một dự án in 3D đòi hỏi sự tỉ mỉ nhưng thành quả đạt được rất đáng giá. Việc nhìn chiếc máy bơm do chính mình in ra vận hành trơn tru chắc chắn sẽ mang lại sự thỏa mãn lớn cho bất kỳ người chơi mô hình nào.
