The Daveley Mount - Bộ giá đỡ thiên văn cho kính Hadley
The Daveley Mount là bộ giá đỡ Alt-Az in 3D tối ưu cho kính thiên văn Hadley. Thiết kế thông minh, chuyển động mượt mà với chi phí thấp ($40-$60), sử dụng vòng bi 6812ZZ và cơ chế giảm chấn từ ống PTFE.
Mô tả
Daveley - vì đặt tên là sở đoản của mình.
Nếu thấy hữu ích, hãy ủng hộ mình qua Patreon nhé: https://www.patreon.com/c/Designbydave
Danh sách vật tư (BOM)
| Hạng mục | Số lượng | Liên kết | Giá tham khảo |
|---|---|---|---|
| Vòng bi uxcell 6812ZZ 60mm x 78mm x 10mm | 4 | Link | 13.79 (pack 2 cái) |
| Ống dẫn PTFE | 1 | Link | 8.22 |
| UHMW cho Crosscut Sled (Bản cũ) | 1 | Link | 9.59 |
| Heat Set Inserts M5 | ~27 | Link | 9.99 (pack 50) |
| Vít M5x20mm Socket Head Cap | 12 | Link | 9.85 (pack 50) |
| Vít M5x30mm Socket Head Cap | 2 | Link | 8.39 (pack 10) |
| Chân máy Sky Watcher Star Adventurer | 1 | Link | 85 |
Vật liệu khuyến nghị:
- Siraya Tech ABS-CF Core Black: Link
- 3DXTECH CarbonX Carbon Fiber PETG: Link
- 3DXTECH CarbonX EZ PC+CF: Link
Nhật ký cập nhật:
V1.1:

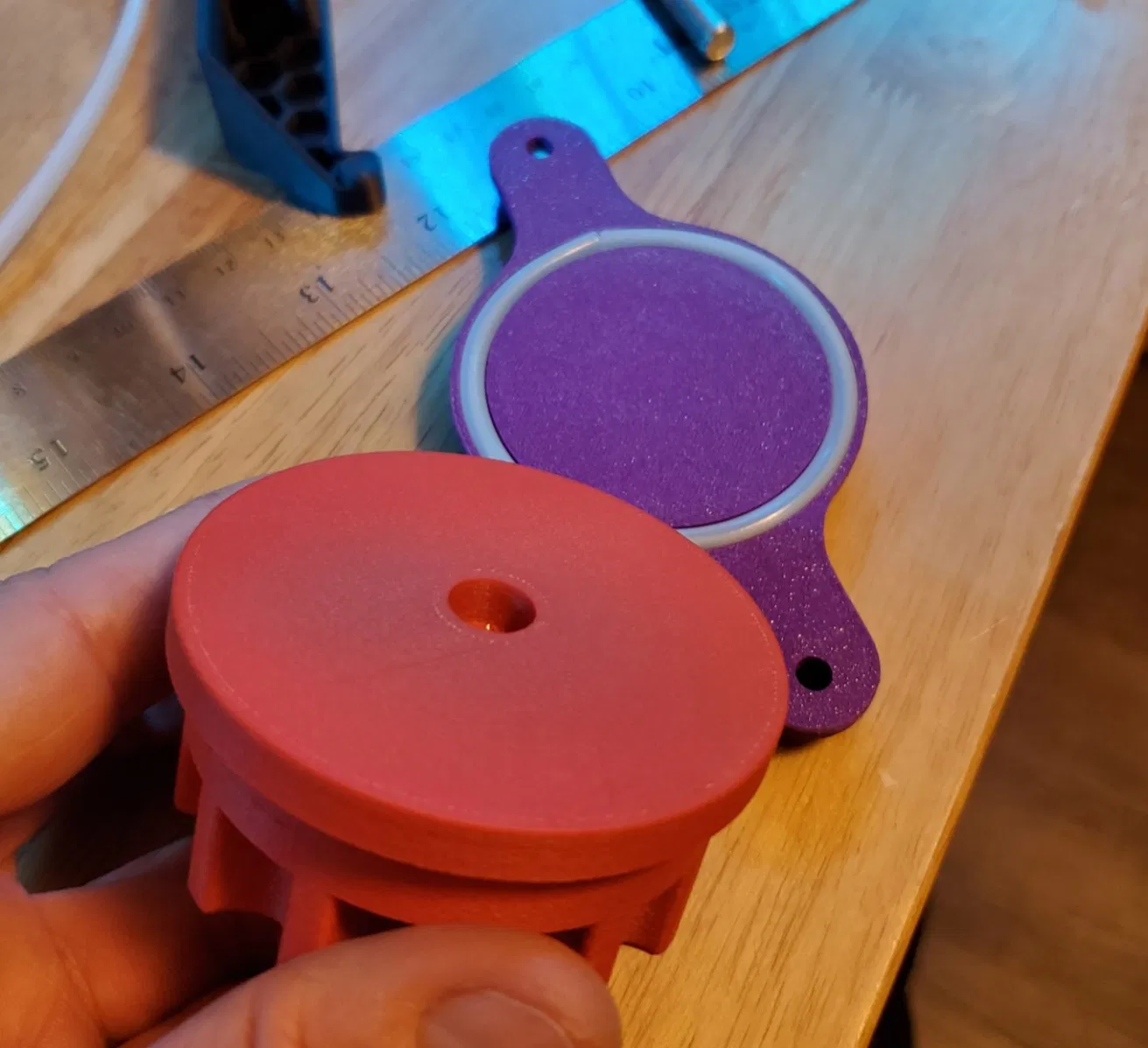

- Chuyển hệ thống giảm chấn sang ống PTFE (Teflon). Cảm ơn Pelf vì ý tưởng này:
- Các linh kiện khung giảm chấn mới để tương thích với ống PTFE.
V1.0: Phát hành lần đầu.

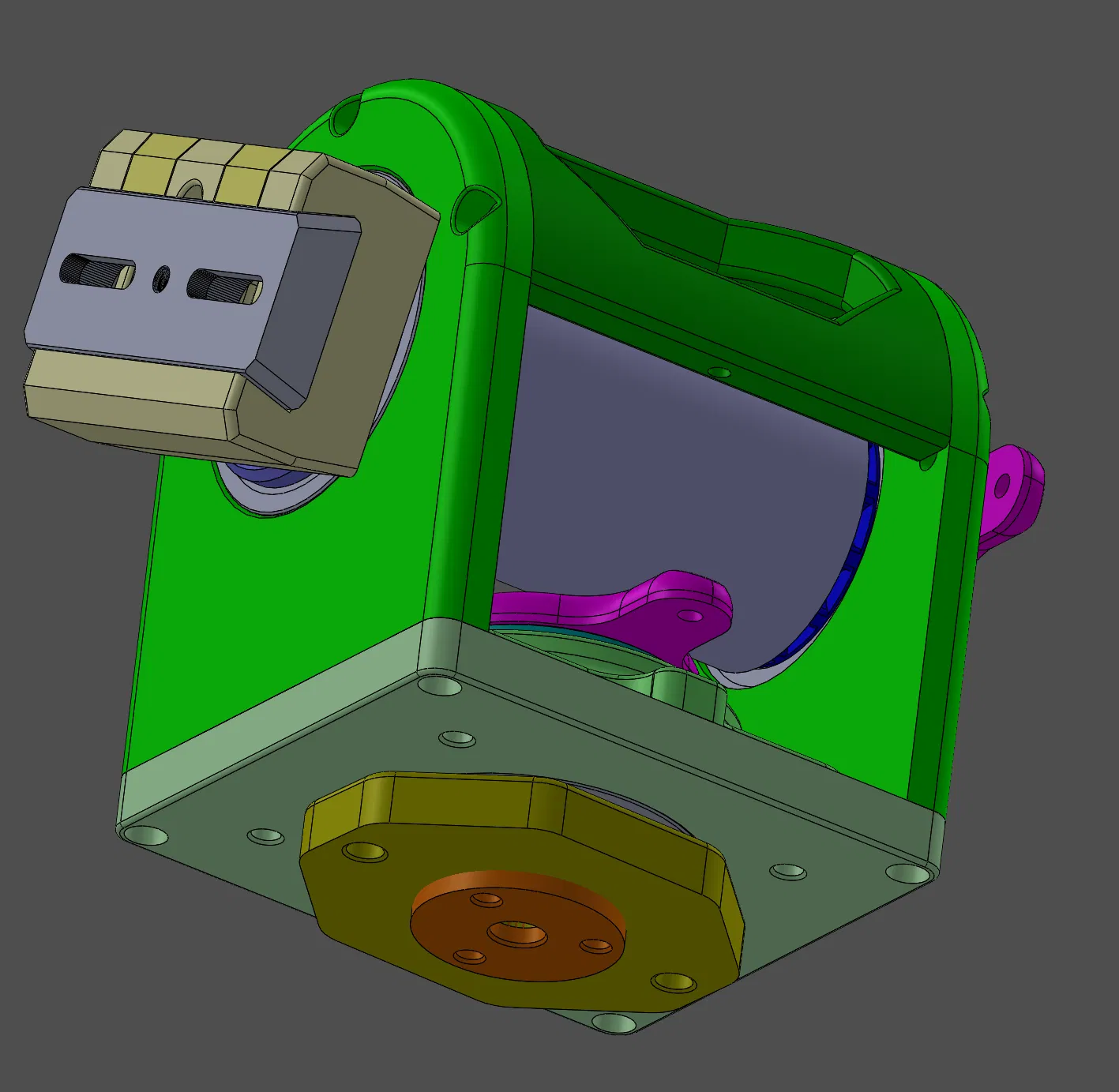

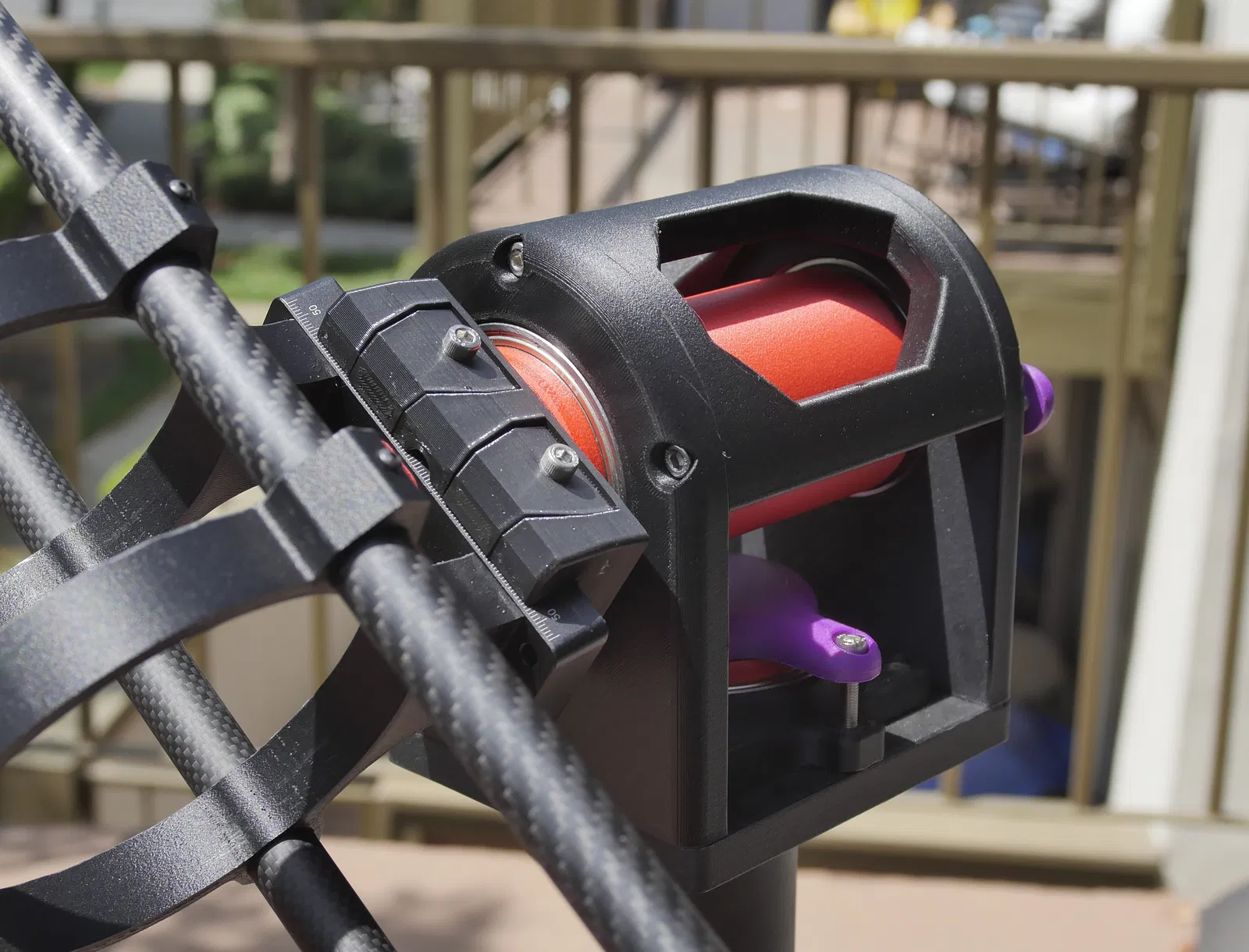

Chỉnh sửa 17/04/24: Đã thêm các vòng đệm cho ngàm Vixen Dovetail. Lỗ lớn ở đế mount được thiết kế cho loại ốc cấy (heat set insert) ¼-20".

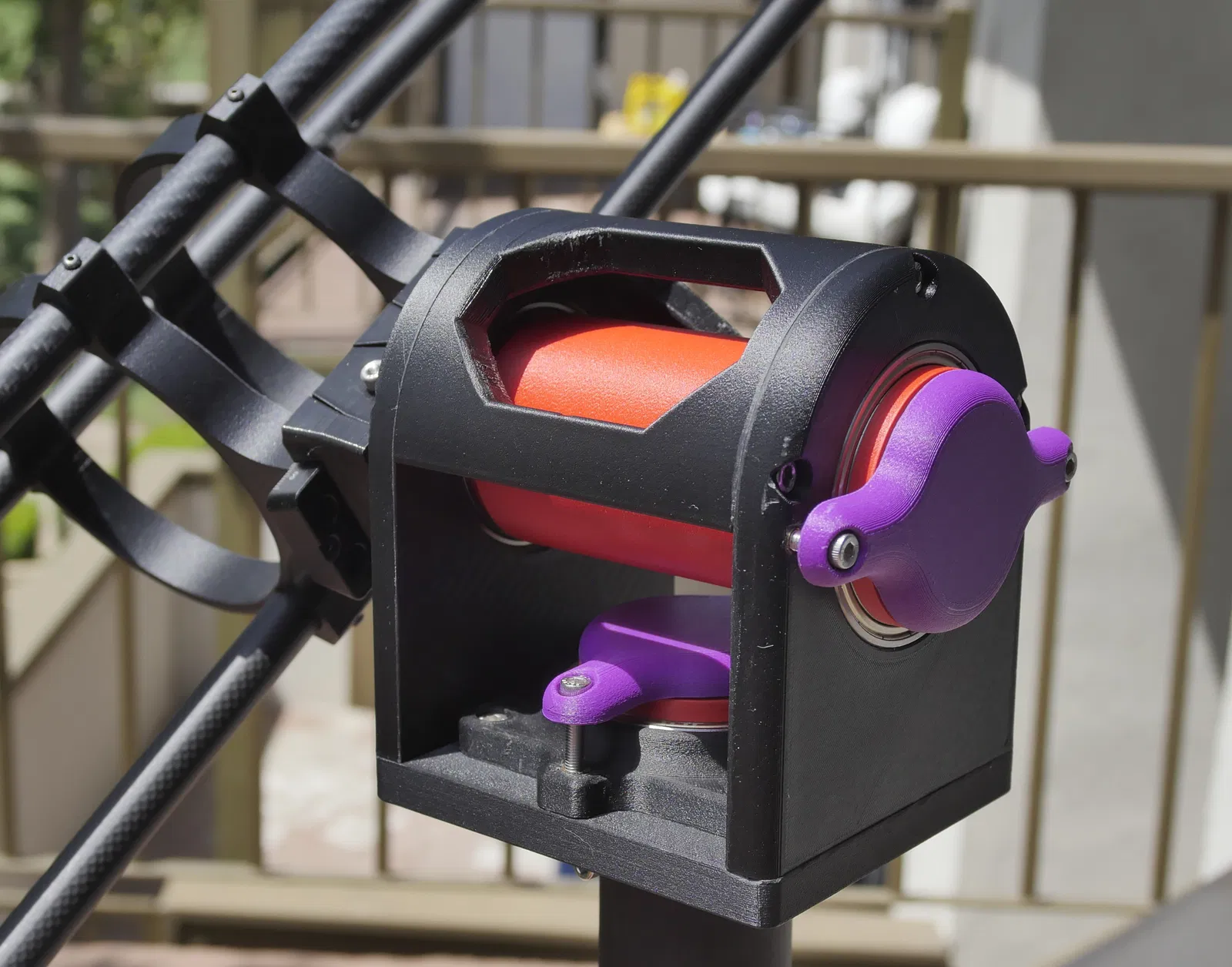

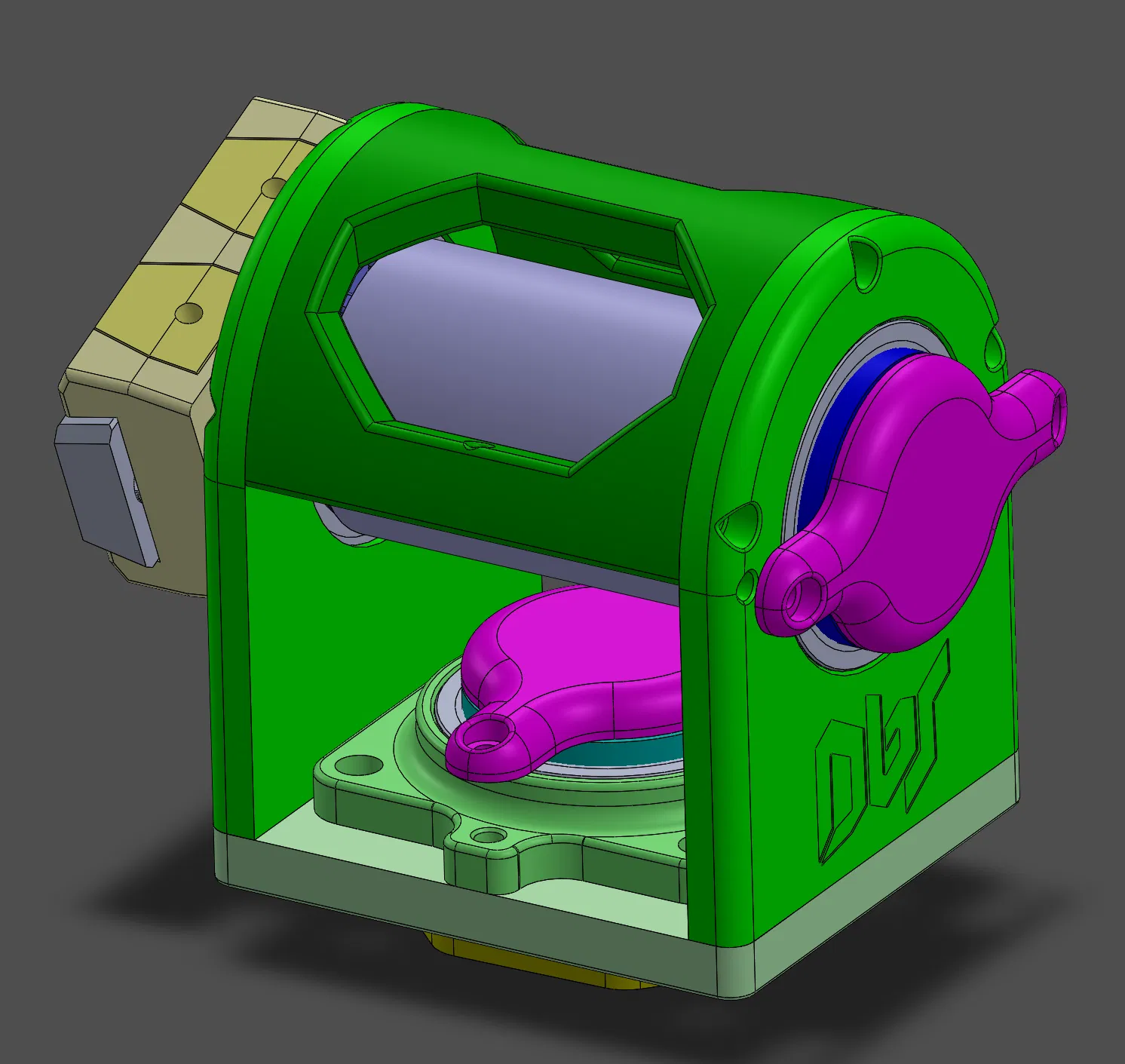

Đây là mẫu mount đơn giản được thiết kế cho Kính thiên văn Hadley. Mount tập trung vào việc in 3D với chi phí hợp lý nhưng vẫn mang lại hiệu năng cao. Độ ổn định khi quan sát rất quan trọng; bạn cần một hệ thống chịu tải tốt, không rung lắc và chuyển động mượt mà.
Website: https://designbydave.net/daveley-mount/

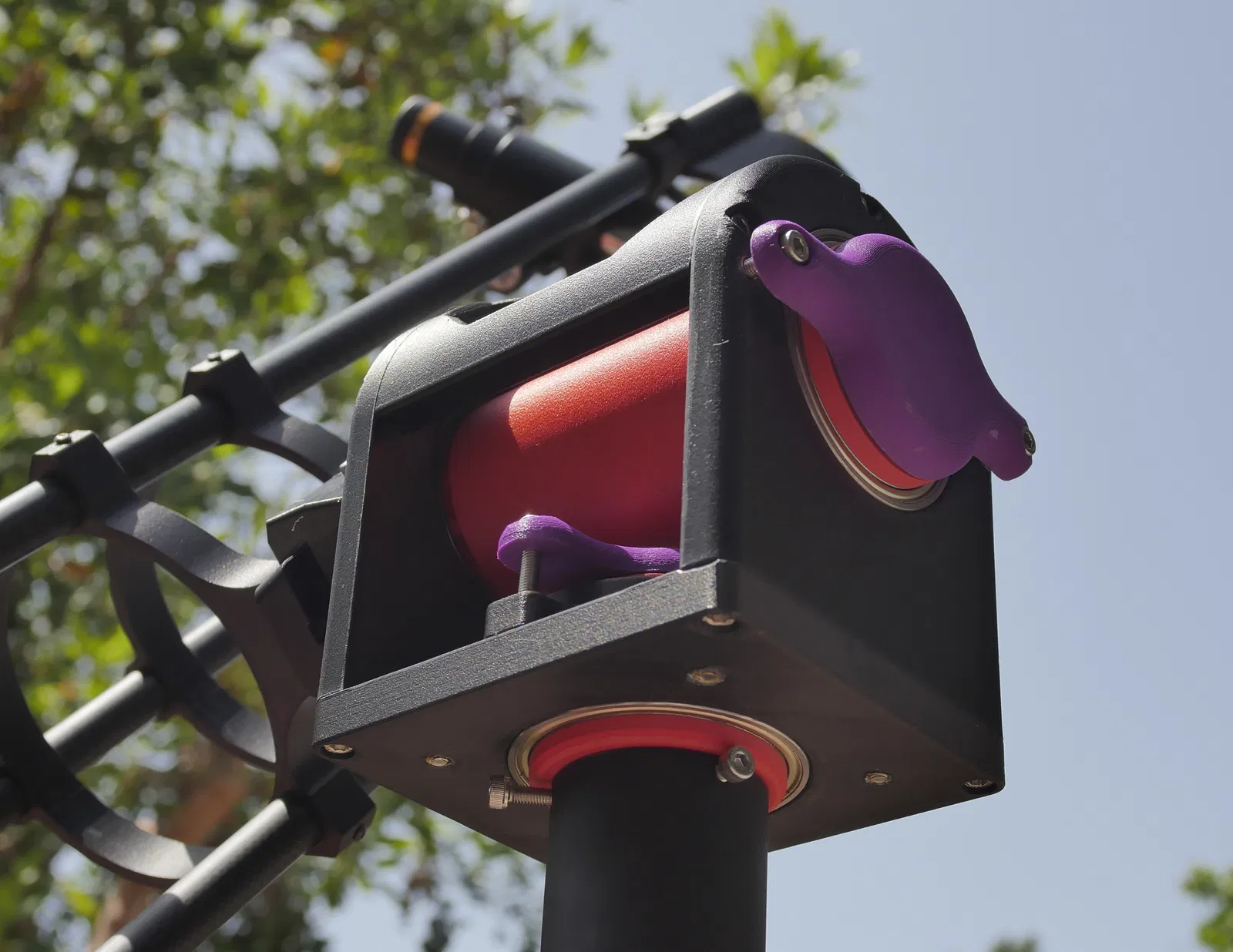

Thiết kế này dùng cho các loại chân máy ảnh, video hoặc chân kính thiên văn thông dụng. Nếu chưa có, Sky Watcher Star Adventurer kèm ống nối là lựa chọn tốt.

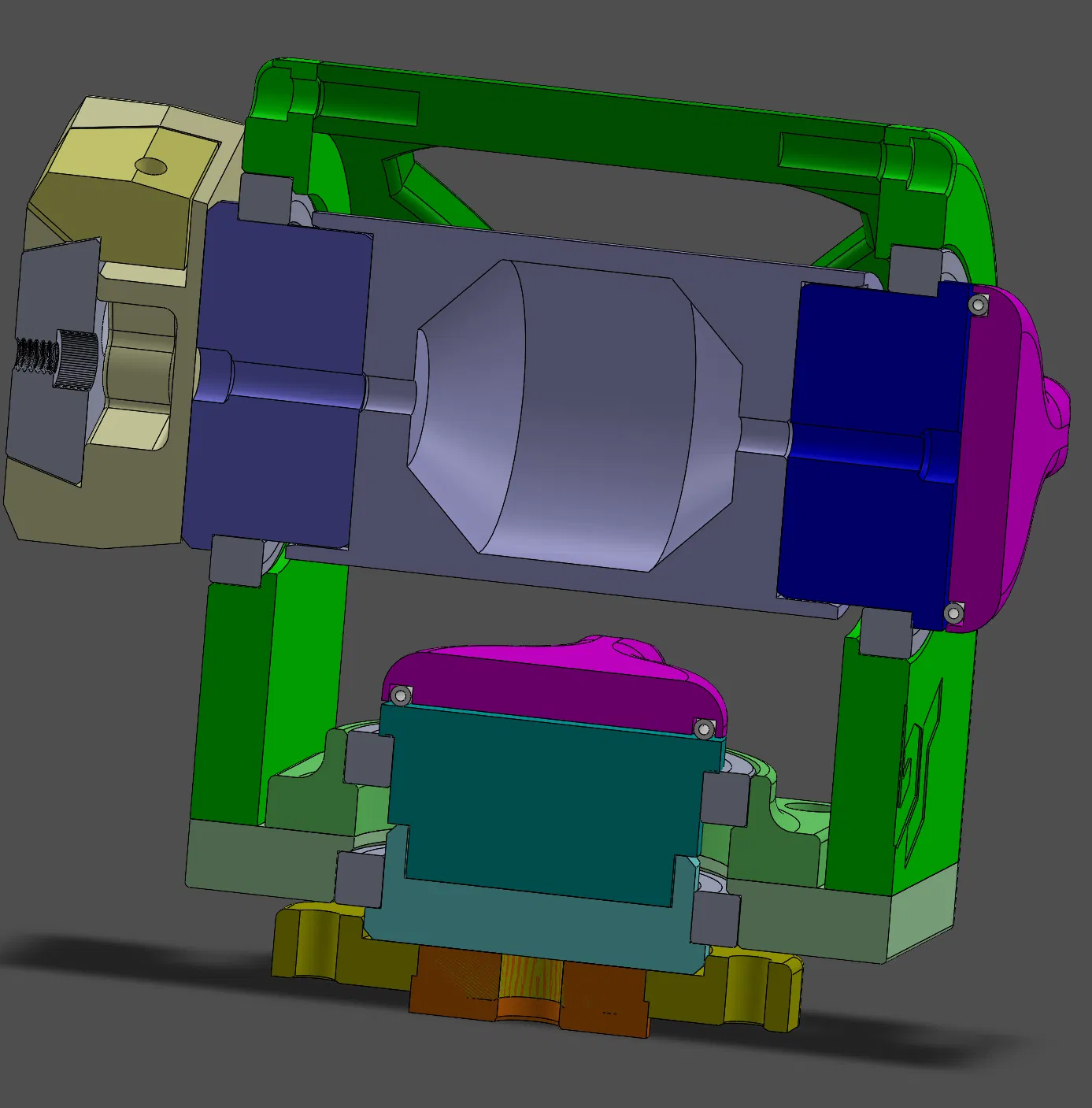

Cả hai trục được hỗ trợ bởi 4 vòng bi cầu 60mm x 78mm x 10mm (6812ZZ) với trục in 3D cho phép điều chỉnh độ nén. Đệm PTFE hoặc UHMW được dùng để tạo lực cản cho mỗi trục. Chi phí ước tính từ $40 - $60.
Phát triển trong tương lai:
- Thu nhỏ khung hỗ trợ.
- Phiên bản dùng vít M4 và ốc vặn thay vì heat set inserts.
- Hướng dẫn lắp ráp chi tiết.
- Tối ưu hóa hệ thống giảm chấn PTFE.
- Tích hợp hệ thống điều hướng tự động (Go-to).
- Cải thiện độ cứng vững.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
