Nâng cấp bản lề 270 độ (V3) cho máy in 3D Creality dòng K1

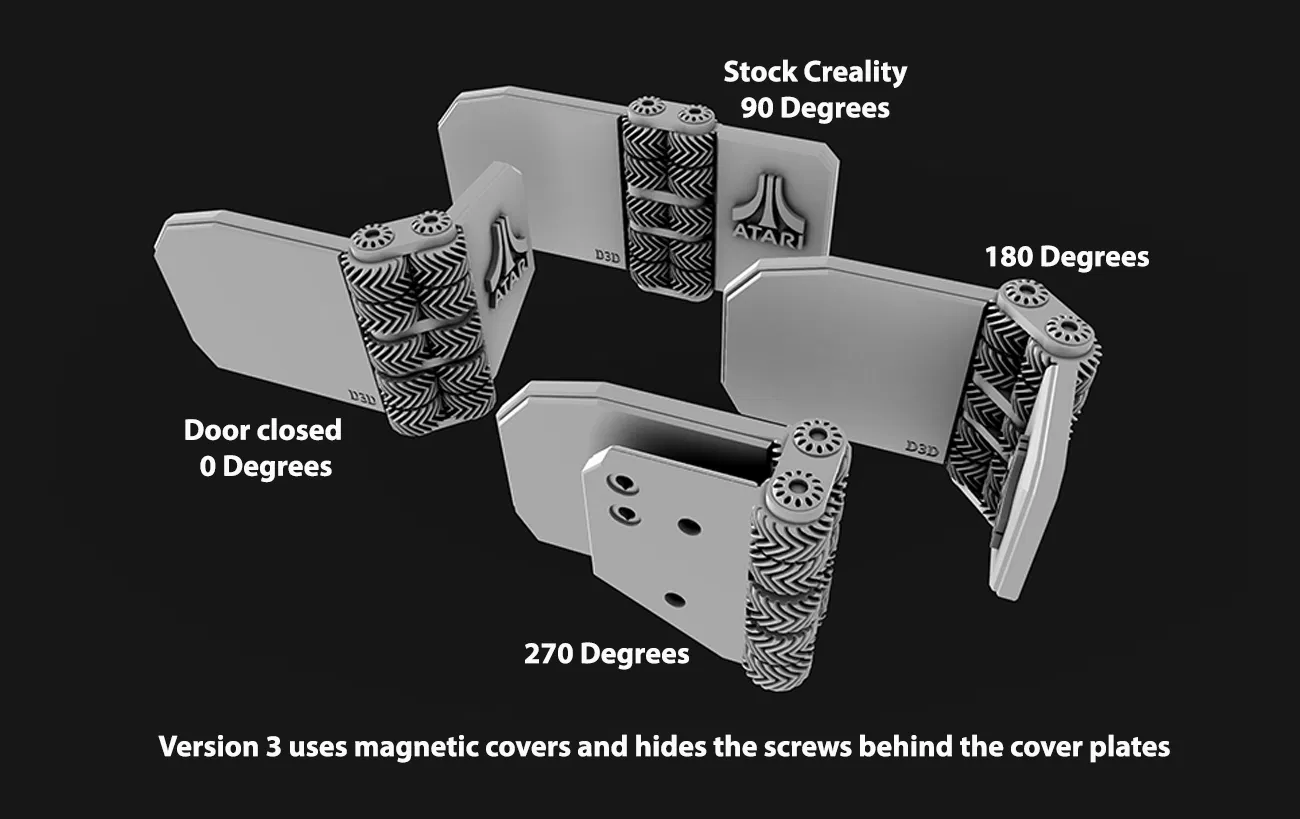

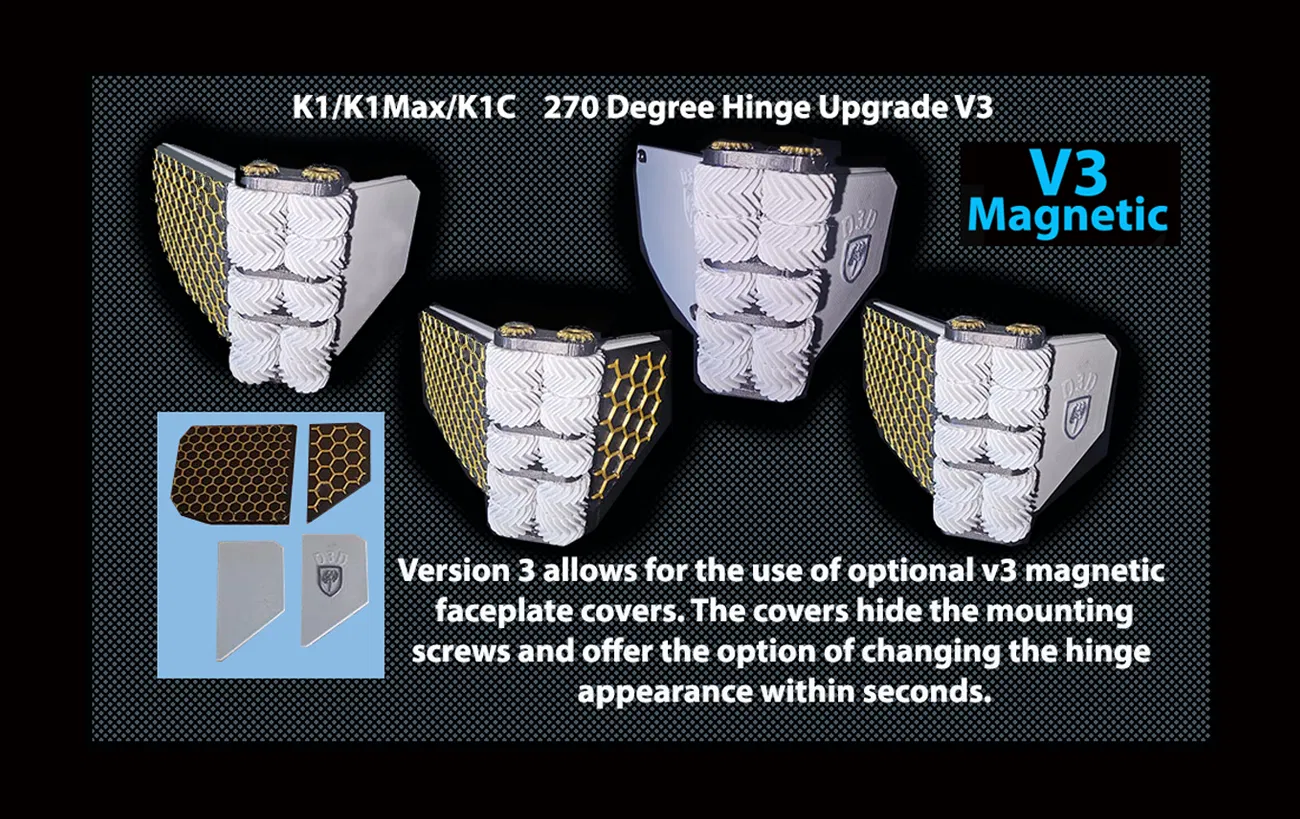

TLDR:- Thiết kế bản lề mới (V3) cho phép thay nhanh các tấm ốp mặt ngoài (face plates/covers) V3, trong khi vẫn sử dụng các linh kiện V2 cho phần cụm bản lề. Đã thêm các công cụ hỗ trợ tùy chọn. Ngoài ra, tài liệu bao gồm hướng dẫn xử lý hậu kỳ và lắp ráp chi tiết (kèm ảnh) cũng như cách điều chỉnh bản lề sao cho khớp nhất với cửa và khung máy in.

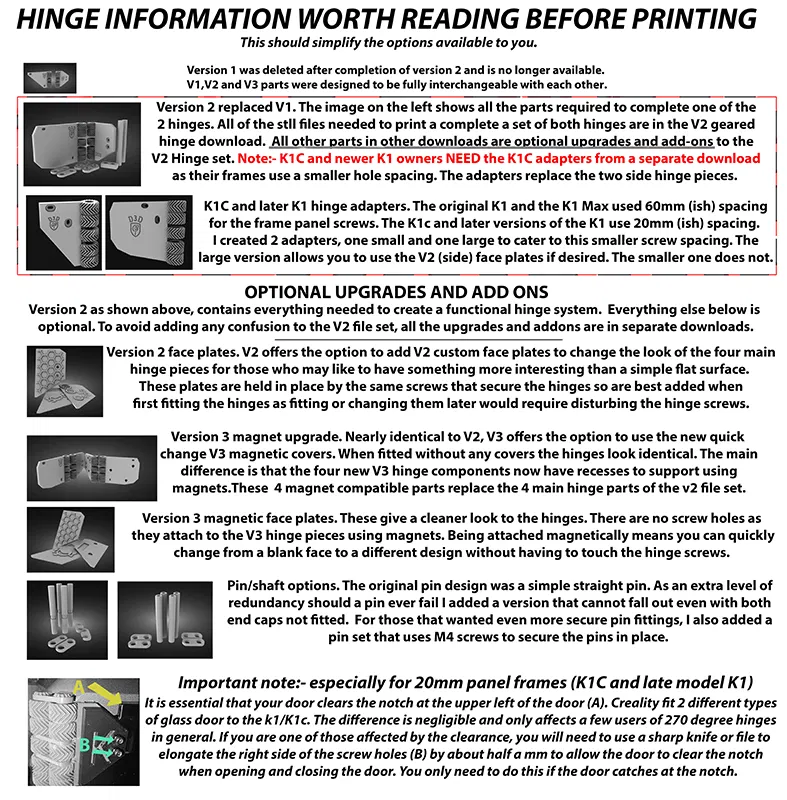

• Dành cho những ai không muốn đọc hết đống văn bản này trước khi quyết định chọn linh kiện và nâng cấp nào, tôi đã thêm một hình ảnh minh họa phân tích tất cả các tùy chọn chính. Rất khuyến khích các bạn xem qua nhanh trước khi bắt đầu in.

Đối với người dùng bản lề V2 (hoặc thậm chí là V1 đời đầu), lợi ích thực tế DUY NHẤT của V3 là tùy chọn tấm ốp thay nhanh. Khi sử dụng, tất cả đều hoạt động như nhau vì chúng đều giữ cửa và cho phép mở 270 độ. Nếu bạn chưa in bản nào, thì V3 là lựa chọn tối ưu vì bạn luôn có thể lắp thêm nam châm sau này nếu muốn dùng tấm ốp. V3 vẫn có vẻ ngoài gần như giống hệt V2 khi không dùng tấm ốp vì tất cả các lỗ chứa nam châm đều được giấu ở mặt sau của bản lề.

LƯU Ý:- 4 bộ phận này sẽ vừa với các máy K1 (kiểu cũ với khoảng cách lỗ mặt bên 60mm) và tất cả các vỏ K1 Max hiện hành tại thời điểm viết bài (Tháng 2 năm 2025). Chủ sở hữu K1C (và các máy K1 đời sau với khoảng cách lỗ 20mm trên các điểm gắn mặt bên) CHỈ CÓ THỂ sử dụng các mảnh mặt trước từ bộ này và sẽ cần thêm các mảnh điều hợp mặt bên (có sẵn loại nhỏ và lớn tùy thuộc vào việc bạn có muốn lắp tấm bên bằng nam châm hay không), vốn có sẵn trong các mục tải xuống khác của tôi và được đánh dấu rõ ràng là linh kiện K1C.

PLA

PETG

ASA

Đầu phun (nozzle) 0.4

Chiều cao lớp (layer) 0.2

Cập nhật ngày 10 tháng 1 năm 2025:- Tôi thực lòng xin lỗi vì sơ suất này. Tôi đã vô tình tải lên nhầm bản lề trên (phần gắn vào cửa kính). Nó bị lỗi bánh răng mà ban đầu không ai nhận ra cho đến khi một người gặp vấn đề và phản hồi lại. Khi tôi in lại để kiểm tra, tôi đã dùng đúng tệp từ bộ của mình chứ không phải tệp lỗi đó. Sau khi tải xuống bộ tệp ở đây để kiểm tra, lỗi đã lộ rõ. Vấn đề đó hiện đã được khắc phục cho tệp chính. Tôi cũng đã tạo một bộ bản lề trước với lỗ bắt vít trên cửa được di chuyển 0.5mm cho người dùng vỏ K1C. Tôi chưa có thời gian sắp xếp chúng nên đã tạm thời xóa đi. Người dùng vỏ K1C ‘Có thể cần mở rộng nhẹ các lỗ vít trên mặt trước bản lề để tạo khoảng hở ở góc trên bên trái của cửa kính khi đóng. Vấn đề không ảnh hưởng đến mọi vỏ K1C nhưng cần lưu ý đề phòng trường hợp bạn gặp phải vấn đề về khoảng cách ở góc đó. Phiên bản mới của phần bản lề kính phía trên hiện đã có sẵn.

Các bộ phận bản lề 270 độ được nâng cấp để dùng cho máy in dòng K1 (K1, K1 Max, K1C). Tất cả các linh kiện cụm bản lề thực tế (các nửa bản lề bánh răng, chốt bản lề, nắp đậy, liên kết trung tâm và các chốt nâng cấp kèm kẹp) đều có thể thay thế hoàn toàn cho nhau. Mọi nửa bản lề mặt bên từ bất kỳ phiên bản nào (1, 2 hoặc 3) đều sẽ khớp với mọi nửa bản lề mặt trước và ngược lại, bất kể phiên bản nào được chọn. Cả 3 phiên bản đều sử dụng chung các thành phần cụm bản lề (chốt, khớp nối, nắp đậy).

Do tính tương thích này, các phần duy nhất trong gói tải xuống này là 4 bộ phận bản lề nam châm V3 chính. Tôi cũng đã thêm một vài công cụ có thể in được vào bộ này để giúp việc lắp ráp nhanh chóng và dễ dàng hơn.

Sự 'không tương thích' duy nhất nằm ở chính các tấm ốp (faceplate) được thiết kế riêng cho từng phiên bản. Chỉ có một vài tấm ốp được tạo cho V1 và chúng chỉ khớp với bộ bản lề V1. Các tấm ốp cho phiên bản 2 và 3 trông giống nhau nhưng rất khác biệt. Hình dạng và độ sâu đã thay đổi đôi chút và trong trường hợp các tấm ốp V3, không có lỗ vít nên chúng không thể dùng được trên bản lề phiên bản 2. Có khả năng các tấm ốp V2 có thể vừa với bản lề V3 nhưng tôi chưa thử nên không thể xác nhận và cũng không có ý định tháo vít trên bộ V3 đã lắp của mình chỉ để thử (mục đích của nam châm là để loại bỏ việc chạm vào ốc vít khi cần thay kiểu tấm ốp).

Để sử dụng các tùy chọn bản lề nam châm này, bạn sẽ cần các linh kiện lắp ráp (chốt bản lề, nắp đậy, liên kết trung tâm) từ bài đăng bản lề 270 độ gốc của tôi, có sẵn tại đây:- 270 Degree Geared Hinges for K1/K1 Max/K1C

Tôi cũng đề xuất xem xét các chốt nâng cấp tùy chọn có sẵn tại đây:- Upgraded pins option for the 270 Degree Geared Hinges Dù không bắt buộc, nhưng đây là thiết kế cải tiến.

Đối với những ai muốn kết nối kiểu vít cho chốt, có một bộ chốt khác tại đây:- . Các chốt này cung cấp tùy chọn sử dụng vít để cố định nắp đậy cho những ai thích độ chắc chắn.

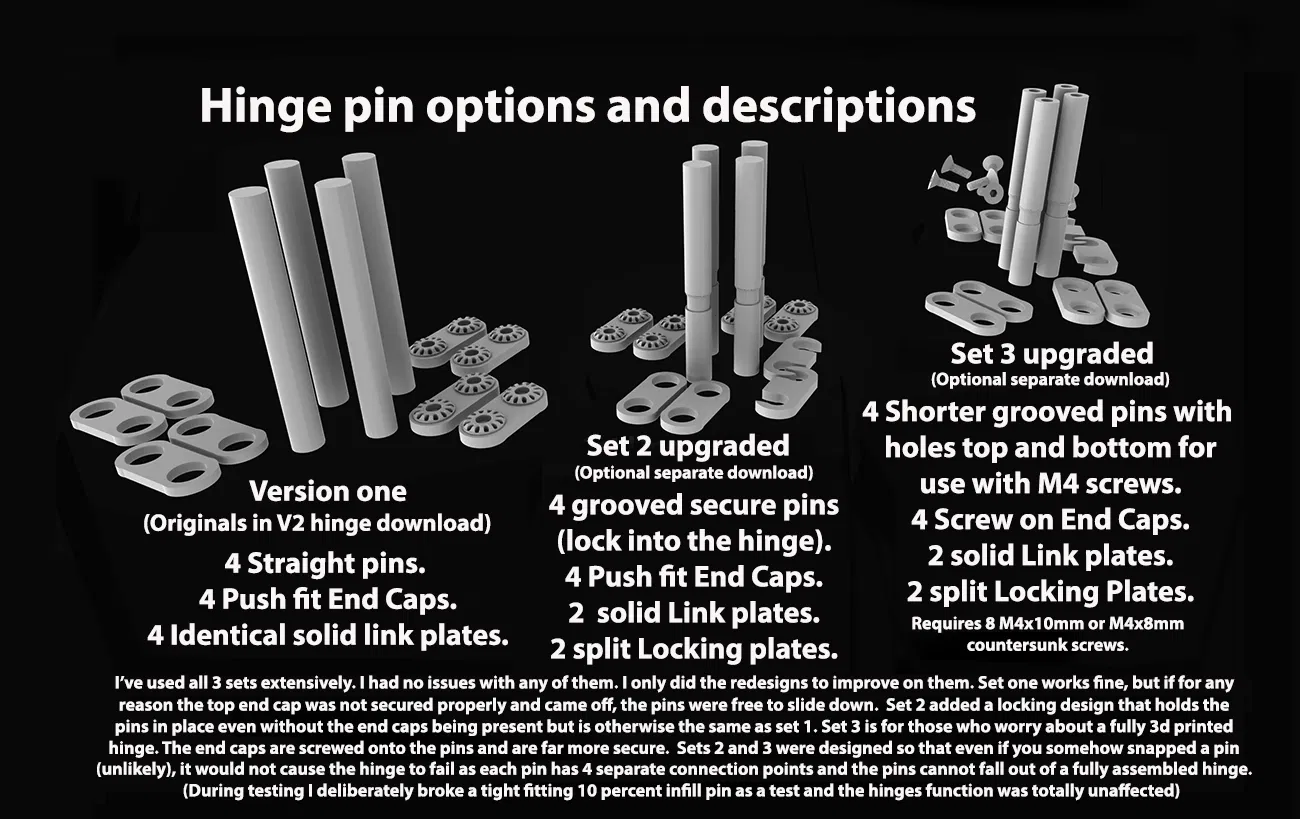

Mô tả tốt hơn về 3 loại chốt được hiển thị kèm hình ảnh trong bộ tệp này.

Những thay đổi từ phiên bản 2 sang phiên bản 3 đáng lưu ý:-

Mặc dù phiên bản 3 cực kỳ giống phiên bản 2 về ngoại hình, nhưng đã có một số tinh chỉnh và thay đổi trong khi vẫn giữ được khả năng tương thích với các phiên bản gốc. Điều này cho phép những người đang sử dụng bản lề V1 hoặc V2 chỉ cần in các bộ phận liên quan từ V3 và thay thế vào bộ hiện tại. Cần lưu ý rằng các tấm ốp của phiên bản 3 có hình dạng hơi khác và dày hơn một chút so với phiên bản 2, nhưng vì là nam châm nên không cần ốc vít dài hơn so với V2. Được thiết kế để dùng nam châm, các tấm ốp V3 không có lỗ vít xuyên qua, chỉ có các hốc ở mặt sau để tránh đầu vít.

Chủ sở hữu khung K1C:- Ở phiên bản 2, tôi nhận được báo cáo từ một vài chủ sở hữu K1C rằng kính quá gần rãnh góc trên bên trái trên máy in. Mặc dù chỉ ảnh hưởng đến một số lượng người dùng cực nhỏ (2), tôi cảm thấy nên thêm thông tin này vào đây. Vì phiên bản 3 sử dụng hình học gần như giống hệt V2, tôi thực sự khuyên bạn nên sử dụng các bộ phận mặt trước bản lề V3.1 của bộ tệp này (hoặc 2.1 từ bộ V2 đã được điều chỉnh) vì chúng đẩy cửa ra xa hơn về phía bên phải.

Cả 4 bộ phận bản lề đều tuân theo vẻ ngoài cơ bản của các biến thể V2, mặc dù có vài tinh chỉnh nhỏ và sự trở lại của các hốc bắt vít. Các biến thể phiên bản 3 có thêm các lỗ lõm để lắp nam châm ở mặt sau của mỗi bộ phận bản lề. Tôi cố tình chọn vẻ ngoài nam châm ẩn vì nó cho phép các bản lề được sử dụng 'trần' mà vẫn trông giống bản lề V2, không bị lộ nam châm hay lỗ hổng làm mất thẩm mỹ. Tránh vẻ ngoài dang dở rất quan trọng vì tôi cần tạo các phần còn lại của tấm ốp mặt trước và mặt bên cho bộ V3 nhưng muốn phát hành các bộ bản lề mới ngay khi đã được kiểm tra kỹ lưỡng.

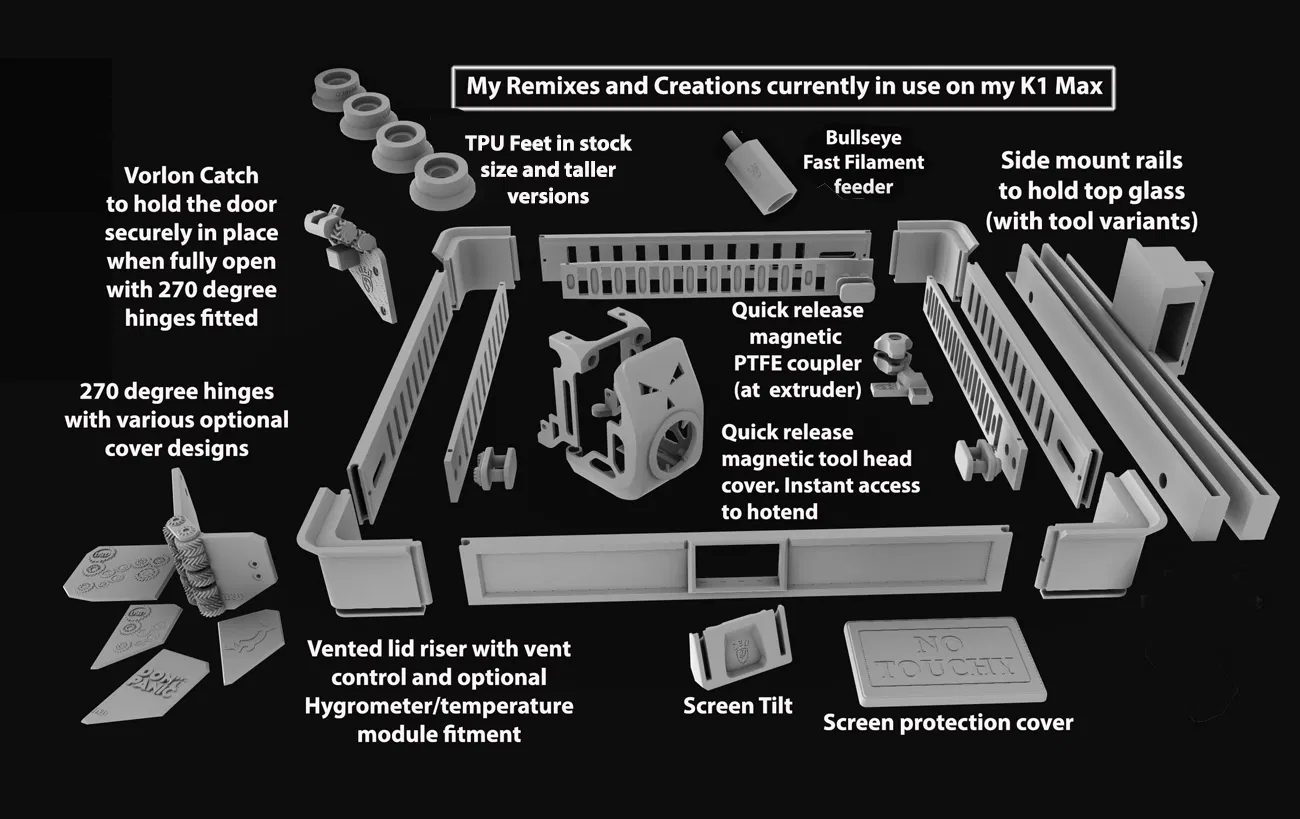

Tại thời điểm phát hành, tôi chỉ có 2 bộ tấm ốp. Đó là các tấm ốp trơn và các tấm ốp lục giác (đã thêm nhiều hơn). Cũng như vẻ ngoài bản lề tùy chỉnh mà V2 cung cấp, các tấm ốp V3 còn che và giấu các ốc vít để mang lại diện mạo sạch sẽ hơn. Tùy chọn nam châm giờ đây mang lại thêm khả năng thay đổi vẻ ngoài bản lề trong vài giây. Để thay đổi các tấm trên V2 sẽ cần tháo tất cả các vít bản lề và lắp lại mọi thứ với các tấm mới. Phiên bản 3 gần như có thể thay thế ngay lập tức mà không cần chạm vào một chiếc vít nào hoặc làm ảnh hưởng đến chính các bản lề.

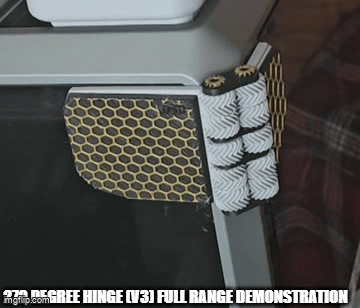

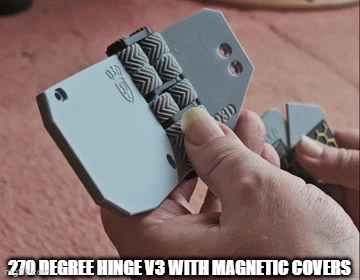

Tôi đã tạo một file gif/video trong các tệp ảnh của mục tải xuống này để hiển thị việc thay đổi tấm ốp trong thời gian thực. Các tấm ốp được in nhanh và được thiết kế (như V2) để dễ in hai màu với các lần thay đổi màu đơn giản giữa chừng ở cấp độ phù hợp.

Nhận diện bộ phận.

Có 2 bộ phận bản lề mặt bên trong bộ này (đánh dấu là V3), một cho phía trên và một cho phía dưới. Hình học không thay đổi so với các phiên bản trước và phải là hằng số. Chúng là kích thước phổ quát cho tất cả ba thiết kế bản lề của tôi. Chúng vừa với khung của K1 và K1 Max (Không phải K1C hoặc một số máy in K1 đời sau được xuất xưởng với vỏ K1C). Những người có vỏ K1C sẽ cần các bộ điều hợp ở mục tải xuống khác để sử dụng mặt trước bản lề V3.

Tuy nhiên, có hai phiên bản riêng biệt của các bộ phận bản lề cửa trước bằng nam châm mới (V3 và V3.1). Hai bộ được đánh dấu là phiên bản 3 được thiết kế để giảm thiểu khe hở ở góc trên bên trái của cửa kính càng nhiều càng tốt cùng với khe hở toàn chiều dài không thể tránh khỏi ở bên trái cửa (đổ lỗi cho Creality vì khe hở tích hợp đó).

Mặc dù tôi đã sử dụng phiên bản 'dung sai chặt chẽ' này (V3) trong một tuần và không có phàn nàn gì về việc nó hoạt động hoàn hảo như dự định, nhưng việc nó đưa cửa đến quá gần khung khiến tôi lo ngại cho những người mới lắp cửa lần đầu, nên tôi đã tạo một cặp mảnh bản lề trước có dung sai lớn hơn (3.1).

Cặp sửa đổi được đánh dấu là V3.1 và đẩy cửa ra xa 0.25mm sang bên phải và nâng cửa lên 0.26mm so với phiên bản 3. Nghe có vẻ không nhiều nhưng nó tạo ra sự khác biệt lớn về khoảng hở. Tôi cũng hơi kéo dài các lỗ vít để cho phép điều chỉnh một chút. Cá nhân tôi sử dụng mặt trước bản lề V3.1 và theo ý kiến của tôi, chúng là lựa chọn tốt nhất. Không có biến thể bản lề bên 3.1 cụ thể nào cần thiết vì tất cả các tấm bên đều sử dụng hình học lắp đặt giống hệt nhau, do đó chỉ có các bộ phận V3 cho các mặt bên.

Bất kể bạn chọn tùy chọn nào cho mặt trước bản lề cửa? Hãy đảm bảo bạn thay thế/lắp chúng thành các cặp khớp nhau. Đừng dùng mặt trước bản lề trên V3 với phiên bản 3.1 hoặc biến thể khác ở phía dưới. Nó có khả năng làm lệch cửa. Vì vậy, đối với các mặt trước bản lề cửa, cần các cặp cửa phiên bản 2, 3 và 3.1 phải khớp nhau trên và dưới.

Tôi cũng đã bao gồm một vài công cụ in được hữu ích vì tôi đã thay đổi hướng dẫn sang cách tốt hơn để lắp bản lề và cửa vào máy in. Các công cụ này là - một cái 'Round Tuit' (về cơ bản là một đoạn chốt bản lề có mũi nhọn để cho phép căn chỉnh các liên kết khe dễ dàng hơn khi đẩy chốt qua bản lề. Tôi cũng bao gồm một kẹp tạm thời để giữ các chốt (đã nâng cấp) tại chỗ khi cần, công cụ này cũng đóng vai trò là công cụ tháo kẹp cho những người nâng cấp lên bộ nam châm đang sử dụng các chốt nâng cấp. Công cụ này làm cho việc đẩy kẹp ra dễ dàng hơn nhiều.

Cách ưa thích của tôi để lắp cửa và bản lề vào máy in.

Nếu chuyển từ thiết lập cửa kính gốc, bạn sẽ cần ốc vít dài hơn để gắn các bản lề. Sau đây là mô tả đầy đủ về những gì liên quan đến việc thay đổi từ bản lề 90 độ Creality gốc sang bản lề 270 độ.

Phần cứng bổ sung cần thiết để lắp các bản lề thực tế:-

Bốn vít M3 10mm

Bốn vít M3 16mm (hoặc 18mm)

Bốn đai ốc M3

Đối với một bộ tấm ốp nam châm đầy đủ, bạn cũng sẽ cần ‘Mười nam châm 5x2mm và Mười nam châm 5x1mm’. Nếu bạn chỉ có loại 5x1mm và định xếp chồng lên nhau trong các bản lề chính, bạn sẽ cần ‘Ba mươi nam châm 5x1mm’ thay thế.

Thông tin chi tiết hơn về nam châm cho các tấm ốp tùy chọn:-

Tôi đã có một số nam châm 5x2mm nên tôi chọn dùng 5x2 trong các bộ phận bản lề chính, nhưng tôi phải mua một gói nam châm 5x1mm cho dự án này (5x1mm là các vật dụng rẻ tiền và là lựa chọn hoàn hảo cho bản mod bản lề này vì chúng có thể được xếp chồng đôi thay thế nơi tôi sử dụng nam châm 5x2, tôi đã mua một trăm chiếc 5x1mm và chúng luôn hữu ích khi có sẵn).

Cả hai mảnh bản lề trước có 2 hốc mỗi cái cho nam châm trong khi các mảnh bản lề bên có 3 lỗ mở có kích thước bằng nhau mỗi cái (để bù cho trọng lượng của các tấm ốp lớn hơn).

Để hoàn thành cả hai cặp bản lề với một bộ đầy đủ gồm bốn tấm ốp nam châm sẽ mất ‘Ba mươi nam châm 5x1mm’ HOẶC ‘Mười nam châm 5x2mm và Mười nam châm 5x1mm’ như đã đề cập ở trên. Mỗi bộ 4 tấm ốp hoàn chỉnh bổ sung sẽ sử dụng thêm bốn nam châm 5x1mm cho các tấm mặt trước (2 mỗi tấm) và Sáu nam châm 5x1mm cho các tấm bên (3 mỗi tấm) với tổng cộng Mười nam châm 5x1mm cho một bộ tấm ốp đầy đủ. Bạn rõ ràng có thể trộn và kết hợp các tấm ốp và giảm thiểu việc sử dụng thêm nam châm về sau.

Bạn có thể chỉ cần sử dụng 2 trong số 3 lỗ trên các tấm bên cho nam châm nhưng điều này sẽ giảm đáng kể lực hút nam châm. Đối với cá nhân tôi? Tiết kiệm ở đó không đáng để thử cho việc tiết kiệm một nam châm 5x2mm hoặc hai 5x1mm trong mỗi bộ phận trong 2 mảnh bản lề bên. LƯU Ý:- nếu bạn chọn nam châm loại N52 thì bạn sẽ ổn với tùy chọn 2 lỗ nhưng N52 thường là tùy chọn đắt tiền hơn. Đối với hầu hết mọi người, nam châm rẻ hơn sẽ là lựa chọn hiển nhiên hơn.

Vì các mảnh bản lề trên và dưới có hình dạng hơi khác nhau, tôi đã đảo ngược cực của nam châm cho các mảnh trên và dưới trên các tấm ốp dự phòng của riêng mình. Vì vậy, một tấm ốp trên sẽ không gắn được vào phía dưới và ngược lại. Tôi thừa nhận rằng điều đó hơi quá mức cần thiết. Trên thực tế, tất cả những gì bạn phải làm là đảm bảo cực khớp với mỗi tấm ốp với mảnh bản lề tương ứng của nó vì các đường cắt phía sau cho vít làm rõ đâu là trên và dưới.

Tôi thấy cách tốt nhất để có cực đúng là trước tiên hãy dán nam châm (cùng cực) vào một phần bản lề. Sau đó đặt một hàng nam châm lên bề mặt của bản lề để chúng khớp vào vị trí. Bây giờ giữ một tấm ốp tại chỗ trên các nam châm đó và bẫy nó bằng một hàng nam châm khác. Cầm tấm ốp trong khi đồng thời nắm chặt hàng nam châm trên cùng giữa các ngón tay của cùng một bàn tay và nhấc tấm ốp ra khỏi nam châm bản lề, sau đó xoay tay để các lỗ nam châm của tấm ốp có thể tiếp cận được. Thêm một giọt keo vào lỗ nam châm tấm ốp và thả một nam châm đơn lẻ gần lỗ. Các nam châm giữa các ngón tay của bạn sẽ kéo nam châm đơn đó vào lỗ theo đúng cực, hoặc nếu bạn đã di chuyển chúng nhẹ, nó vẫn sẽ nhảy vào các nam châm và bạn có thể sử dụng những cái giữa các ngón tay của mình để hướng nam châm đơn lẻ đang được dán vào lỗ.

Tuy nhiên hãy cẩn thận vì nam châm khớp vào lỗ rất có thể sẽ bắn keo siêu dính thừa ra ngoài với tốc độ cao. Bạn không muốn bị keo dính vào mắt và tôi khuyên bạn nên nheo mắt bảo vệ khi thực hiện việc này. Lần đầu tiên tôi sử dụng phương pháp này, nó suýt trúng tôi với một giọt keo dễ dàng bay xa vài feet và bắn vào má tôi. Tôi cuối cùng đã sử dụng kính bảo hộ cho phần còn lại của việc lắp nam châm để tránh lặp lại sự cố suýt nguy hiểm đó.

In ấn

Đối với việc in ấn, tôi khuyên bạn nên để cài đặt tối thiểu là 40% infill xuyên suốt với 3 vách (walls) và infill gyroid cho tất cả các bộ phận. Chiều cao lớp 0.2 được khuyến nghị.

In theo chiều dọc (như bánh răng chỉ thẳng lên trên) với phần phẳng nhất của bản lề ở dưới cùng để có độ bám dính bàn in tốt nhất và ít hỗ trợ nhất.

Phần lớn các bản in thử nghiệm ban đầu của tôi ở mức 25% infill và vẫn ổn khi sử dụng, nhưng vì các bản lề đang đỡ một cánh cửa kính lớn? Càng mạnh càng tốt, vì vậy tối thiểu 3 vách và 40% infill.

Chi tiết lắp ráp và lắp đặt bản lề:-

Hình ảnh này hiển thị các bộ phận cần thiết cho một bản lề hoàn chỉnh. Các chốt nâng cấp đã được sử dụng và hiển thị ở đây nên chỉ cần một liên kết đóng. Nếu sử dụng các chốt thẳng gốc, bạn sẽ cần hai liên kết đóng.

Trước khi lắp ráp, hãy kiểm tra xem các chốt có trượt qua các bản lề sạch sẽ không. Hơi khít một chút thì không sao, nhưng quá chặt thì không tốt. Nếu nó trượt qua với rất ít nỗ lực thì tốt hơn nhiều. Tuy nhiên, nếu chốt quá chặt để xoay? Hãy khoan qua lỗ bằng mũi khoan HSS 8mm bằng tay hoặc chà nhám chốt bị ảnh hưởng để giảm ma sát. Để tham khảo, trong số nhiều mảnh thử nghiệm tôi đã làm, chỉ có một mảnh cần xử lý hậu kỳ và chỉ một lượng nhỏ, chạy mũi khoan qua là xong ngay lập tức.

Tháo các chốt khỏi các mảnh bản lề sau đó chạy chúng qua liên kết (hoặc cả hai liên kết nếu không sử dụng chốt nâng cấp) và cuối cùng đẩy các nắp đậy vào vị trí để kiểm tra độ vừa vặn.

Nếu mọi thứ đều khớp, bạn có thể tách chúng ra một lần nữa.

Nếu bạn có các công cụ in, cái 'Round Tuit' và kẹp tạm thời sẽ hữu ích ở đây. Lấy một mảnh bản lề, một liên kết trên, một chốt bản lề/trục quay, cái 'Round Tuit' và một kẹp tạm thời.

Trượt 'Round Tuit' vào lỗ chốt bản lề, đặt liên kết vào khe trên và đẩy 'Round Tuit' qua nó sao cho nó căn chỉnh liên kết chính xác. Bây giờ hãy gửi một chốt qua (đoạn nhỏ hơn trước) đẩy 'Round Tuit' ra khỏi đáy khi chốt đi qua. Tiếp tục đẩy chốt qua cho đến khi có một lượng chốt lộ ra bằng nhau ở cả hai đầu, nếu chốt bản lề của bạn đủ lỏng để có nguy cơ rơi ra ngoài ý muốn, hãy lắp một kẹp giữ tạm thời để cố định chốt.

Lấy phần kia của bản lề, đảm bảo đó là mảnh chính xác cho bản lề bạn đang lắp ráp (trong hình ảnh bên dưới nó hiển thị các mảnh bản lề dưới). Căn chỉnh hai nửa càng thẳng càng tốt với các bánh răng khớp với nhau, sau đó một lần nữa sử dụng 'Round Tuit' để căn chỉnh lỗ còn lại của liên kết khe và gửi chốt thứ hai qua, đẩy 'Round Tuit' ra như bạn đã làm với chốt đầu tiên.

Đừng bắt đầu kiểm tra chuyển động bản lề cho đến khi bạn đã lắp các nắp đậy để tránh hư hỏng bánh răng tiềm ẩn. Liên kết sẽ giữ các bộ phận lại với nhau, nhưng không chắc chắn như cần thiết cho sự ăn khớp bánh răng thích hợp ở giai đoạn này.

Lắp cả hai nắp đậy và tháo kẹp tạm thời nếu nó đang được sử dụng. Nếu bạn định để bản lề được lắp ráp hoàn chỉnh để lắp cửa và bản lề vào máy in, bạn cũng có thể thêm kẹp chẻ thích hợp ngay bây giờ và bản lề đã hoàn thành.

Lưu ý:- Sau nhiều lần lắp, tháo, kiểm tra v.v., tôi hiện thích KHÔNG để bản lề lắp ráp hoàn chỉnh khi lắp mọi thứ vào máy in. Vì vậy, không giống như trong hình bên dưới, tôi không thêm kẹp thích hợp vào khe dưới ở giai đoạn này. Tôi sẽ giải thích cách tôi lắp mọi thứ sau phần hướng dẫn lắp ráp còn lại cho những ai muốn lắp theo cách tôi hiện làm.

Với các nắp trên và dưới và một liên kết trên, bây giờ bạn cuối cùng có thể kiểm tra toàn bộ phạm vi chuyển động của bản lề. Nếu nó cảm thấy chặt hoặc phát ra bất kỳ âm thanh nào, chỉ cần di chuyển qua lại vài lần để nó ăn khớp vào một chút và nới lỏng ra. Không quan trọng nếu nó cảm thấy hơi chặt miễn là nó đi qua toàn bộ phạm vi chuyển động. Khi trọng lượng của cửa tham gia vào, bất kỳ sự cứng nhắc nào đó sẽ biến mất nhanh chóng.

Lắp ráp bản lề thứ hai theo cách tương tự như bạn đã làm với bản lề thứ nhất.

Nếu bạn định giữ các bản lề được lắp ráp hoàn chỉnh để lắp cửa vào máy in, hãy chuyển sang hướng dẫn trên bản lề 270 độ gốc của tôi để hoàn thành việc lắp cửa và bản lề vào máy in tại đây:- 270 Degree Geared Hinges (V2) for K1/K1 Max/K1C. nếu không hãy đọc tiếp để biết phương pháp lắp bản lề chia đôi ưa thích của tôi.

Tháo cửa gốc và lắp bộ bản lề 270 độ.

Hãy nhớ rằng cửa kính cực kỳ dễ vỡ nên hãy cẩn thận khi cầm nó và đừng va đập vào bất cứ đâu.

Mở cửa máy in và kiểm tra vị trí bản lề dưới gặp máy in. Hai vít của bản lề dưới (phẳng trên sàn buồng) giữ bản lề và cửa vào máy in. Trong khi đỡ cửa, hãy tháo hai vít đó (không phải hai vít đi qua kính) và khi bản lề lỏng ra, nhẹ nhàng kéo phần dưới của cửa về phía bạn và giá đỡ bản lề gốc sẽ rơi ra, bây giờ hạ cửa xuống để chốt bản lề trên rơi ra và cho phép chính cánh cửa rơi ra khỏi máy in.

Đặt kính ở nơi an toàn và thu hồi bản lề không còn sử dụng từ máy in (hoặc bất cứ nơi nào nó rơi ra khi bạn tháo cửa).

Tháo các vít bản lề khỏi cửa kính. HÃY CẨN THẬN KHÔNG LÀM MẤT CÁC MIẾNG ĐỆM CAO SU. Có 4 miếng đệm cao su nhỏ đi qua kính và ngăn kim loại của vít chạm vào kính. Bạn sẽ tái sử dụng các miếng đệm đó. Các mảnh bản lề Creality gốc không cần thiết nên có thể được cất đi trong trường hợp bạn muốn quay lại bản lề gốc.

Các miếng puck in ra để gắn bản lề có các hốc cho đai ốc. Tôi đã làm rơi đai ốc rất nhiều lần trong các thử nghiệm của mình nên tôi quyết định tạo một cái bẫy đai ốc. Đặt các đai ốc vào miếng puck sau đó trượt một cái bẫy đai ốc qua puck để giữ các đai ốc tại chỗ. Bạn có thể làm điều này tạm thời, hoặc bạn có thể dán cái bẫy đai ốc vào puck nếu bạn muốn nó vĩnh viễn hơn (hoặc thậm chí không sử dụng nó nếu bạn thích, nhưng tùy chọn đó ở đó). Đáng xem xét thêm một chút băng dính vào mặt của puck nơi nó sẽ gặp kính để đóng vai trò là đệm giữa bản in cứng và kính.

Tại thời điểm này, tôi tách các bản lề ra một lần nữa bằng cách tháo các nắp đậy và một chốt (cái gần cửa nhất). Đẩy chốt xuống dưới khi tháo nó vì đi lên sẽ làm cho rãnh trong chốt sửa đổi gặp lỗ trong liên kết, chính liên kết đó có khả năng bị mắc kẹt nếu bạn đẩy chốt lên trên làm cho nó khó lấy ra. Đi xuống nó sẽ luôn trượt ra khỏi bản lề một cách trơn tru mà không gây ra sự khó chịu đó.

Đặt các miếng đệm cao su qua các lỗ của kính và lắp các mảnh bản lề cho cửa vào vị trí. Đừng siết chặt hoàn toàn các vít, chỉ cần vặn nhẹ chúng vừa đủ để cho phép một chút chuyển động mà không có nguy cơ puck lỏng ra hoặc các miếng đệm cao su thoát ra khỏi kính.

Đặt kính ở nơi an toàn trên khăn và thêm bốn dải băng keo vào kính. Đừng dán băng keo ở nơi nó có thể làm rách nhãn dán logo/chữ Creality trên khung máy in sau này. Tôi đã đọc một bài đăng trên Reddit gần đây, một người sở hữu máy in đã thay thế nhãn dán Creality của mình sau khi một phần của nó bị bong ra mà không có lý do. Nó tiêu tốn của anh ấy 30 đô la Mỹ cho nhãn dán kim loại duy nhất đó! 20 đô la là phí vận chuyển, nhưng dù sao thì vẫn đắt. Nhân tiện, nhãn dán trên kính của tôi? Đó là cho tôi, không phải thông điệp gửi đến các bạn. Tôi đã có nó ở đó trước khi lắp bản lề 270 độ để tự nhắc mình phải cẩn thận khi mở cửa.

Lắp các mảnh bản lề mặt bên vào máy in. Như với cửa, đừng siết chặt hoàn toàn, vặn chúng vừa đủ để giữ an toàn với máy in nhưng vẫn cho phép chuyển động một chút. Chạy một chốt qua các mảnh bản lề bên trên và dưới (chỉ bắt các liên kết khe trên nếu sử dụng các chốt sửa đổi, móc cả hai liên kết đóng nếu sử dụng các chốt thẳng gốc) và trượt chốt hoàn toàn vào vị trí, để chốt lộ ra bằng nhau ở trên và dưới. Nếu chốt của bạn đủ lỏng để rơi ra? hoặc đặt một nắp đậy trên đầu chốt hoặc sử dụng kẹp tạm thời (chỉ chốt sửa đổi) sau khi nó ở đúng vị trí.

Bây giờ cẩn thận đặt cửa kính ở vị trí đóng trên máy in và sử dụng băng keo bạn đã thêm trước đó vào kính để giữ cửa chắc chắn tại chỗ. Đảm bảo các bánh răng của bản lề được căn chỉnh và có thể khớp với nhau khi bạn làm việc này. Bạn có thể cần điều khiển các bánh răng một chút và/hoặc băng keo cửa để mọi thứ được căn chỉnh gần như hoàn hảo ở giai đoạn này.

Trong khi đảm bảo các bánh răng đã khớp và căn chỉnh, hãy sử dụng 'Round Tuit' một lần nữa (với điều kiện bạn có khoảng trống bên dưới bản lề để nó rơi ra, nếu không hãy bỏ qua 'Round Tuit') và đẩy nó vào một bản lề (đảm bảo bạn bắt được liên kết khe) trước khi trượt chốt bản lề qua và hoàn toàn vào vị trí. Làm tương tự cho bản lề kia.

Gắn các nắp đậy trên và dưới. Siết chặt các mảnh bản lề bên và kiểm tra bằng mắt thường sự căn chỉnh của cửa. Có một chút không gian để điều chỉnh nhẹ nếu cần mặc dù bạn không nên cần đến. Nếu mọi thứ trông ổn? bạn có thể siết chặt các vít bản lề cửa. Đừng quá thô bạo khi siết chặt ở đây, đặc biệt là với các vít xuyên qua cửa kính.

Tháo băng keo và kiểm tra cửa qua toàn bộ phạm vi chuyển động của nó để đảm bảo kính không bị vướng vào bất cứ đâu trên khung khi bạn đóng cửa. Đóng cửa từ từ lần đầu tiên để đảm bảo mọi thứ đã được lắp đúng cách. Các khu vực nguy hiểm tiềm ẩn là phía bên trái của kính gần khung nhất, và gờ/rãnh ở góc trên bên trái của cửa kính gần bản lề. Nếu bạn hài lòng và mọi thứ được căn chỉnh chính xác? Sau đó với cửa đã đóng, bạn cuối cùng có thể căn chỉnh kẹp giữ chốt với cả hai chốt trong khe dưới và đẩy kẹp chắc chắn vào vị trí cho đến khi nó khớp hoàn toàn.

Đó là tất cả. Xong xuôi.

Các bản lề này đang được sử dụng trên máy in của tôi và tôi không gặp vấn đề gì với chúng, nhưng bất kỳ sửa đổi nào đối với máy in của bạn đều do bạn tự chịu rủi ro. Tôi không cung cấp bảo hành hoặc đảm bảo cho bất kỳ tệp nào tôi tạo.
