Bản lề có bánh răng 270 Độ (V2) cho K1/K1 Max/K1C

KHÔNG THỂ NÓI ĐƠN GIẢN HƠN. TÔI VIẾT BẰNG CHỮ IN HOA ĐỂ KHI CÓ AI ĐÓ HỎI ‘TÔI CẦN IN CÁI GÌ ĐỂ LẮP ĐẶT VẬY’ THÌ TÔI CÓ THỂ NÓI RẰNG TẤT CẢ THÔNG TIN ĐỀU NẰM TRÊN TRANG NÀY. ÍT NHẤT THÌ, NGAY CẢ KHI BẠN KHÔNG ĐỌC HẾT NỘI DUNG CHÍNH, LÀM ƠN HÃY ĐỌC 4 GẠCH ĐẦU DÒNG Ở ĐÂY. Chủ máy K1 và K1C, hãy chú ý đặc biệt đến các gạch đầu dòng 2 và 3.

1. Đối với các máy K1 đời cũ và tất cả các máy K1 Max, tất cả các file trong bộ file này khi in ra sẽ tạo thành mọi bộ phận cần thiết để lắp ráp một cặp bản lề hoàn chỉnh.
2. Đối với các máy K1 đời mới hơn và TẤT CẢ các máy K1C, bạn SẼ CẦN 2 cái bản lề ốp hông KHÁC BIỆT (có sẵn trong một bộ file riêng biệt ở các bản tải xuống khác của tôi và được liên kết bên dưới trong phần nội dung chính). Các bộ phận này thay thế 2 cái bản lề ốp hông trong bộ file này. Tất cả các bộ phận khác của cụm bản lề vẫn giữ nguyên.
3. Chủ máy K1 lưu ý: - Creality bắt đầu sử dụng khung K1C trên K1 ngay sau khi K1C ra mắt. Hãy kiểm tra xem máy của bạn sử dụng khung nào trước khi in các bộ phận. Hai bản lề này được gắn vào phía bên trái của máy in bằng hai con vít góc giữ tấm ốp hông. Trên các mẫu K1 cũ, khoảng cách giữa các lỗ ở các góc này là khoảng 6cm (khoảng 2 inch rưỡi), các máy cũ này không cần thêm gì và có thể sử dụng tất cả các file có sẵn ở đây để in bản lề của chúng. Khung K1C và các phiên bản K1 tiếp theo sử dụng khoảng cách 2cm cho các vít đó (khoảng 3/4 inch). Những người có loại khung K1C với khoảng cách lỗ 2cm SẼ CẦN 2 bộ phận thay thế từ bản tải xuống bộ chuyển đổi K1C để lắp ráp bản lề cho máy của họ. Dựa trên thông tin từ người dùng, có 2 phiên bản khung K1C. Một phiên bản có các lỗ kính cửa lệch về một bên khoảng nửa milimet. Điều này có nghĩa là mặc dù hầu hết chủ máy K1C đều có thể lắp bản lề mà không gặp vấn đề gì, một tỷ lệ nhỏ có thể thấy rằng các lỗ kính của họ bị lệch 0.5mm sang một bên. Nếu điều này ảnh hưởng đến bạn, chỉ cần dùng dũa làm rộng lỗ/khe của bộ phận đã in nối với kính lên nửa milimet. LƯU Ý: - nếu khoảng cách đó lớn hơn 0.5mm thì bản lề đã được lắp ráp không chính xác! Ngay cả một răng bánh răng bị lệch cũng có thể ảnh hưởng đến độ lệch khoảng 1 - 1.5mm và có thể ảnh hưởng đáng kể đến khoảng hở cũng như làm lệch cửa khi nó đóng vào khung máy in. Bất kể bạn sử dụng máy in nào (K1/K1C/K1 Max) ..... điều cần thiết là bản lề phải được lắp ráp chính xác! .... Hãy kiểm tra hình ảnh đi kèm với bản tải xuống này để biết chi tiết hơn về cách lắp ráp đúng các nửa bản lề.
4. Trong các bản sửa đổi sau này của thiết kế bản lề ban đầu dành cho mục đích sử dụng cá nhân của tôi và cần kiểm tra lâu dài trước khi phát hành, tôi đã tạo một số file có thể được sử dụng làm cập nhật và nâng cấp cho phiên bản bản lề 270 độ này (phiên bản V2 hoạt động hoàn hảo và tôi không muốn thay đổi bất cứ điều gì trong bộ file chính của bản lề V2). Do đó, hiện có 2 bộ 'tùy chọn' chốt bản lề khác nhau cho những ai có thể thích các cải tiến chốt hơn các chốt thẳng đơn giản hơn của bản lề V2 ban đầu. BẠN KHÔNG CẦN CHÚNG! Nếu vì bất kỳ lý do gì bạn thấy những nâng cấp đó và cảm thấy chúng gây nhầm lẫn, thì bạn có thể bỏ qua sự tồn tại của chúng và giữ nguyên các chốt được cung cấp trong bộ file V2 này.

TÔI ĐÃ THÊM MỘT VÀI HÌNH ẢNH HƯỚNG DẪN ĐƠN GIẢN HƠN VÀO CÁC ẢNH CHÍNH. CHÚNG CHỈ CÓ Ở ĐÓ ĐỂ GIỮ MỌI THỨ ĐƠN GIẢN NHẤT CÓ THỂ CHO NHỮNG AI KHÔNG MUỐN ĐỌC HẾT CÁC THỨ CHI TIẾT.

_

Nếu bạn thấy thiết kế này hữu ích, Vui lòng cân nhắc nhấn like, chia sẻ bản in của bạn, hoặc để lại bình luận (đủ lượt thích sẽ giúp tôi được giảm giá khi mua một cuộn filament, và với những thiết kế như thế này, tôi dùng khá nhiều).

_

Đây là phiên bản 2 của bản lề 270 độ (phiên bản V1 hiện đã bị xóa). Phiên bản 2 đã được tải xuống khoảng 2000 lần và là một thiết kế đã được thử nghiệm và đáng tin cậy. Do đó, tôi không còn chỉnh sửa bộ file này nữa vì tôi không muốn mạo hiểm thay đổi bất cứ điều gì có thể gây ra sự cố. Cho đến gần đây, có một tùy chọn trên bản lề V2 để sử dụng các tấm mặt bổ sung nhằm thay đổi diện mạo của bản lề. Thật không may, một số ít người phàn nàn rằng họ bị bối rối bởi các bổ sung và tùy chọn vượt quá yêu cầu tiêu chuẩn cần thiết để hoàn thành một bộ bản lề và do đó tôi đã loại bỏ phần lớn các phần bổ sung đã từng có trên V2. Hy vọng điều này sẽ giải quyết dứt điểm các vấn đề gây nhầm lẫn.

2 tùy chọn thiết kế chốt sau này tôi đã tạo sau khi V2 ra mắt vẫn có sẵn để tải xuống và sử dụng trong các bản tải xuống khác của tôi, nhưng tôi nhấn mạnh lại, chúng KHÔNG cần thiết và chỉ dành cho những ai có thể thích thiết kế của chúng hơn các chốt thẳng đơn giản của bộ file V2.

PLA PETG ASA Đầu phun .4 Lớp cắt .2

LƯU Ý QUAN TRỌNG :-

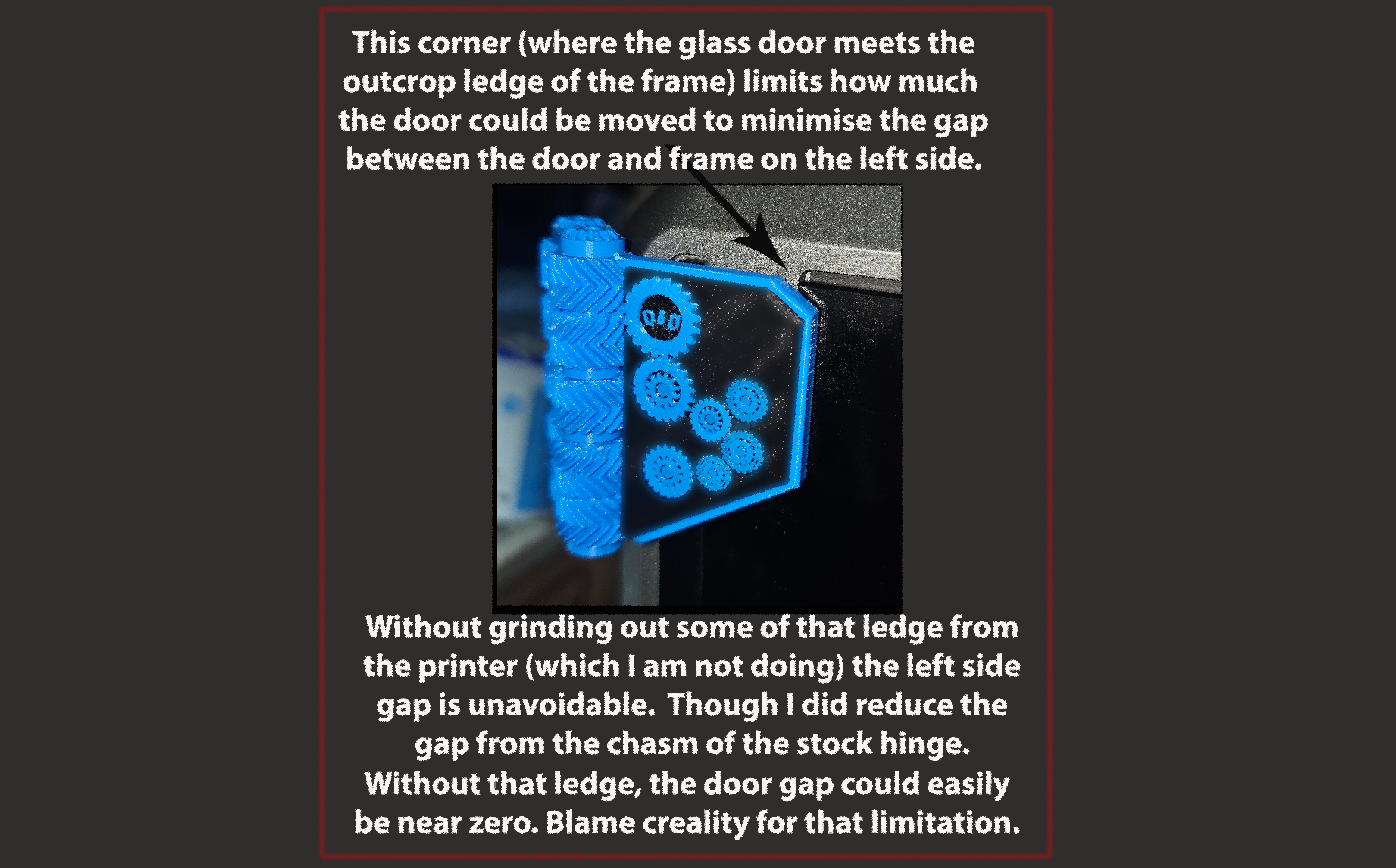

Đáng chú ý ở đây là một số người bán cửa kính thay thế cho K1/K1C nhấn mạnh rằng K1 và K1C thực sự sử dụng cửa hơi khác nhau. Sự khác biệt là tối thiểu nhưng đủ để khe cửa trở thành một vấn đề tiềm ẩn, cùng với các lỗ vít giữa K1 và K1c cũng khác nhau khoảng nửa milimet theo chiều ngang. Tôi đã điều chỉnh các lỗ lắp để tìm điểm trung gian, vì vậy không cần điều chỉnh gì thêm ngoài những gì đã có sẵn trong bản lề. Tôi chỉ thấy một vấn đề tiềm ẩn là nếu Creality lắp cửa K1 vào K1C hoặc ngược lại. Khả năng xảy ra vấn đề về khoảng hở phát sinh nếu họ làm như vậy, vì vậy trong trường hợp xấu nhất, bạn có thể phải dùng dũa các khe vít của bộ phận bản lề cửa để bù cho nửa milimet đó.

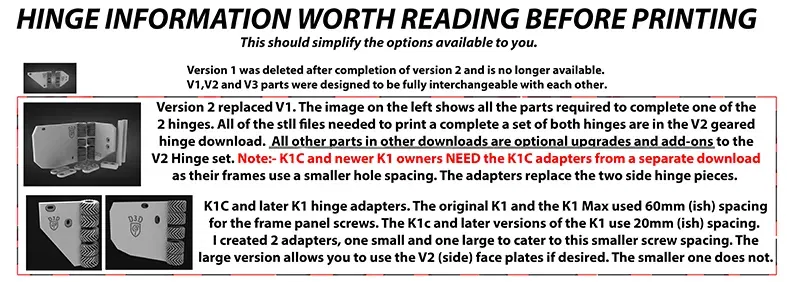

Chủ máy K1C (và các máy K1 mới hơn sử dụng khoảng cách 20mm trên ốp hông máy) SẼ CẦN bộ chuyển đổi K1C để có thể sử dụng các bản lề này. Chúng có sẵn tại đây:- Hai bộ phận từ đó thay thế hai bộ phận bản lề bên của bộ file này (Nửa bản lề gắn vào cạnh máy in).

MÔ TẢ CHÍNH

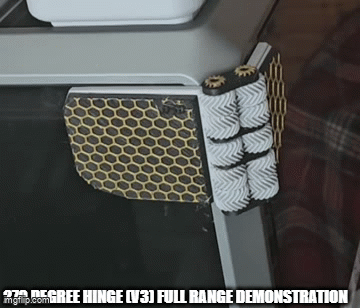

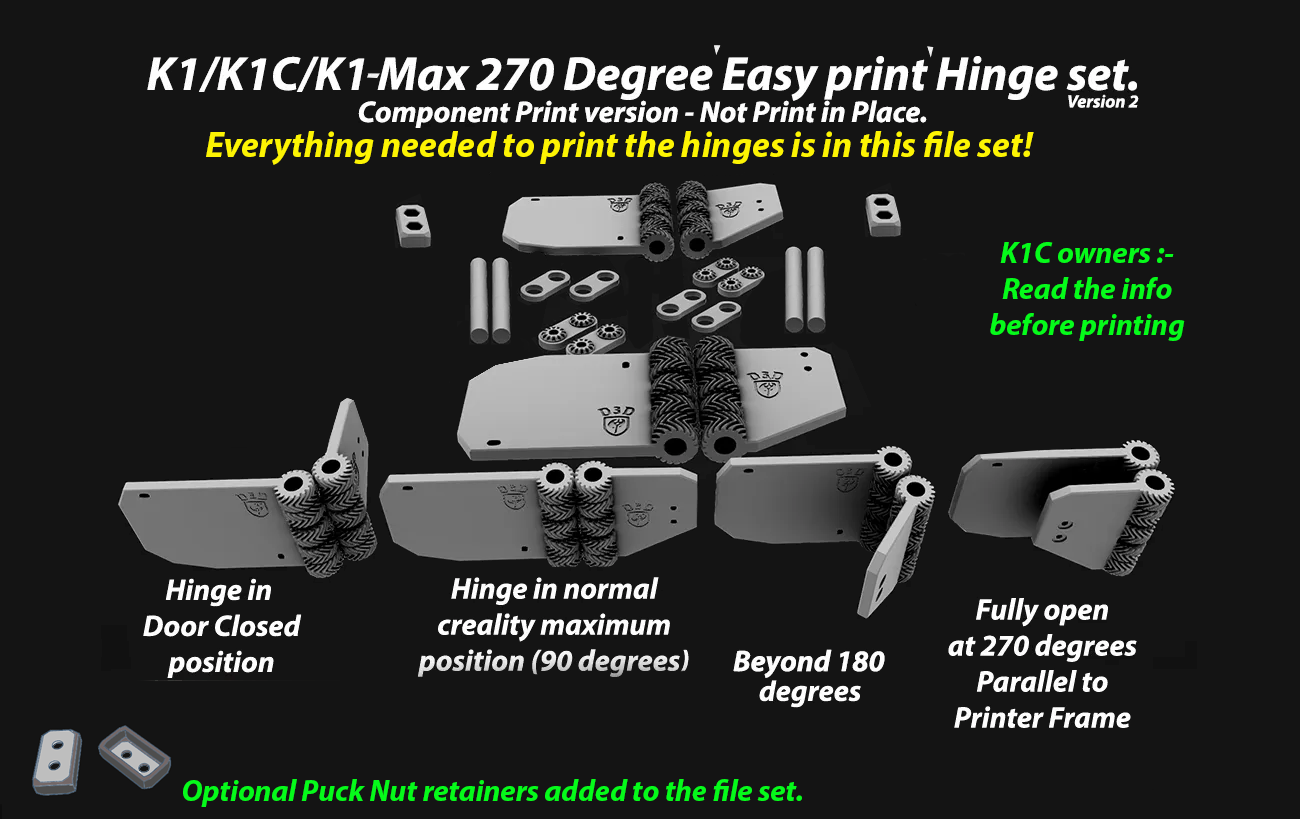

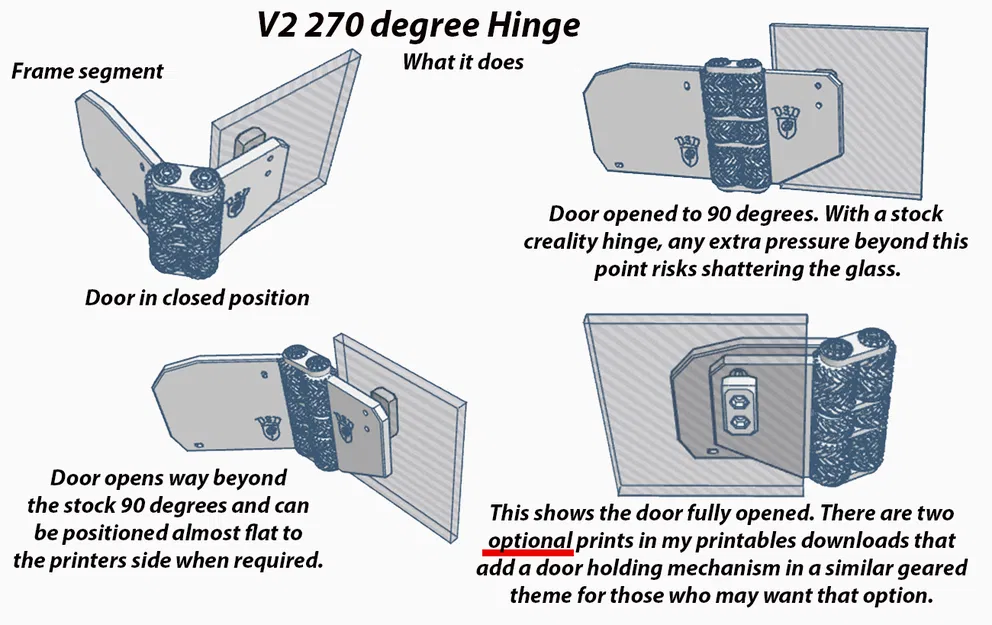

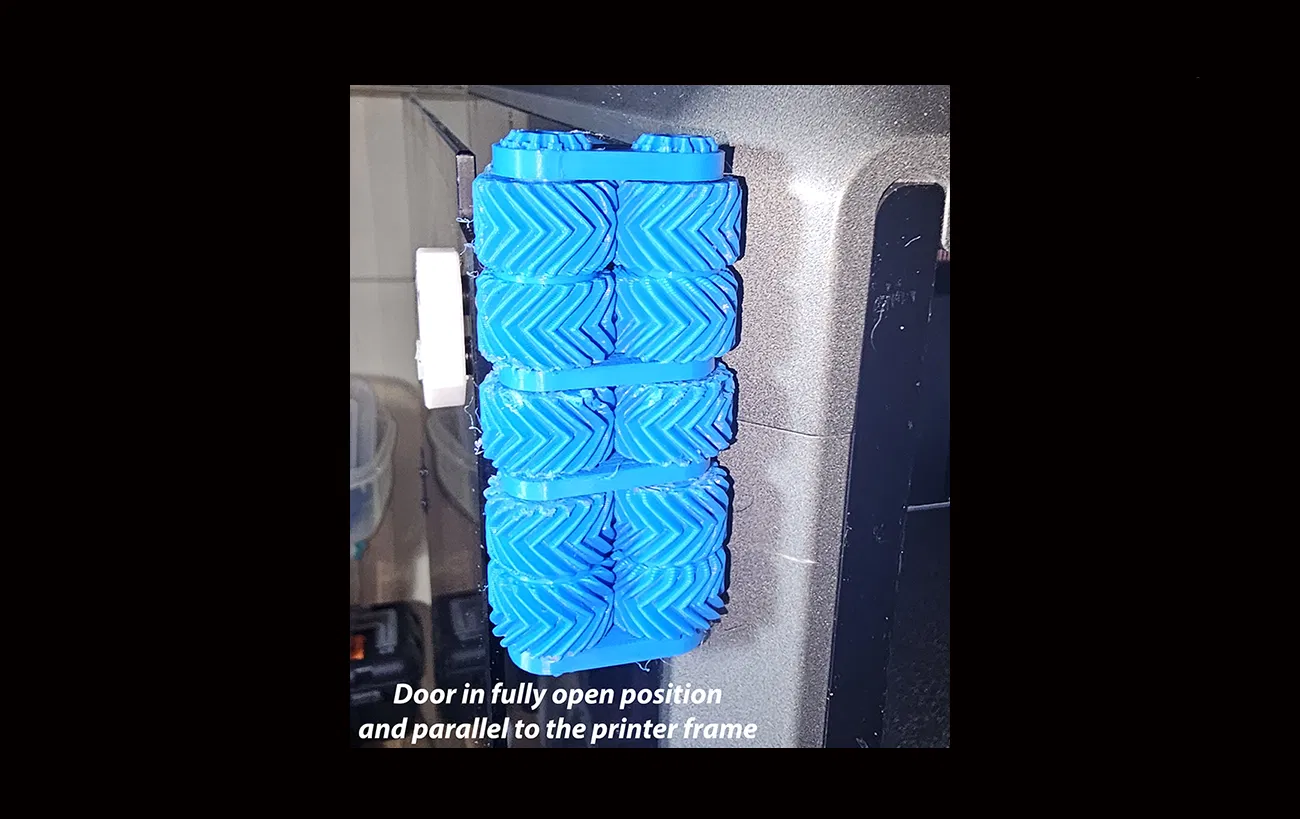

Thiết kế bản lề cửa 270 độ có bánh răng cho phép chủ máy K1 và K1 Max mở cửa kính và xoay nó hoàn toàn 270 độ, cho phép nó dựa vào ốp hông thay vì có nguy cơ bị hư hại do giới hạn tối đa 90 độ thông thường của thiết kế gốc. GIF được sử dụng trong ảnh để minh họa phạm vi bản lề là phiên bản 3 mới hơn, nhưng nó hoàn toàn giống với phiên bản 2 về hoạt động của cửa. Phiên bản 3 chỉ có thêm các tấm 'làm đẹp' bổ sung.

Là bộ phận rời và không phải 'In liền một khối' giúp việc in dễ dàng hơn và quan trọng hơn là cho phép sử dụng các vật liệu kỳ lạ hơn PLA nếu muốn. Bản lề 'in liền một khối' thường bị dính với ngay cả các vật liệu khá đơn giản như PETG. In bản lề thành các bộ phận riêng biệt loại bỏ các vấn đề tiềm ẩn đó.

Các file trong bộ này dành cho các mẫu K1 đời đầu và TẤT CẢ các mẫu K1 Max! 2 bộ phận khác nhau cần thiết để điều chỉnh bộ bản lề này hoạt động với K1C và các phiên bản K1 mới hơn (mà Creality đã chuyển sang khung K1C) nằm trong liên kết phía trên tiêu đề 'Mô tả chính' ở trên trang này.

Cho đến gần đây, tôi đã sử dụng bản lề 270 độ 'in liền một khối' của mordeiv và tôi rất thích chức năng của chúng vào thời điểm in nên tôi đã tạo hai chốt bánh răng để theo thiết kế tổng thể nhưng với nét riêng của tôi. Cả hai chốt đều hoạt động với các bản lề mới này và có trên các mô hình hồ sơ của tôi. Thiết kế đầu tiên là theo sau là được kỹ thuật hóa cao hơn. Đối với những người muốn giữ chặt cửa ở vị trí bên hông máy in sau khi lắp bản lề 270 độ? Cả hai đều đáng xem. Các chốt có các tấm lắp đa năng để sử dụng trên cả 3 máy dòng K hiện tại (K1, K1C/K1 max). Việc tạo ra các chốt đó khiến tôi nhận ra mình có thể tạo ra phiên bản bản lề của riêng mình và bắt đầu một hành trình ác mộng chỉ kết thúc khi tôi tải lên bản sửa đổi cuối cùng (V3).

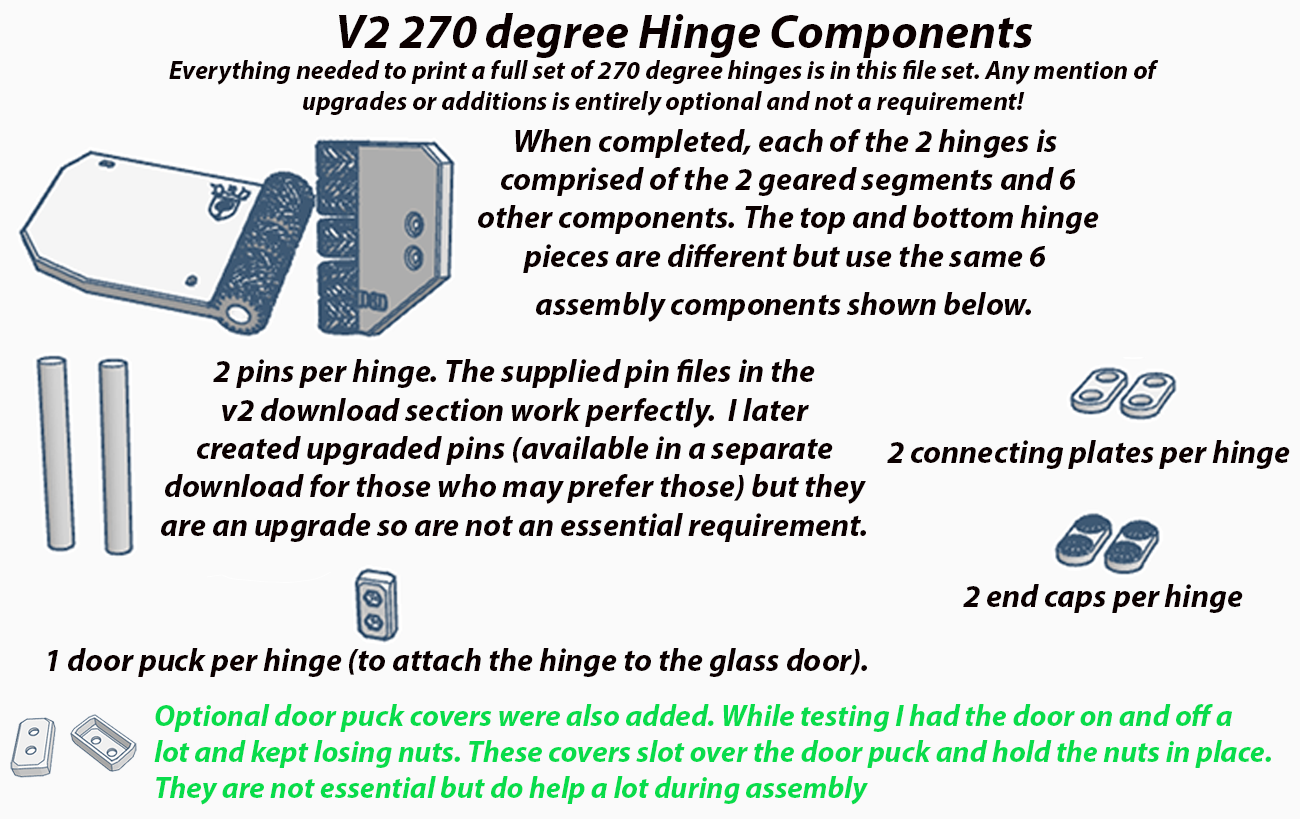

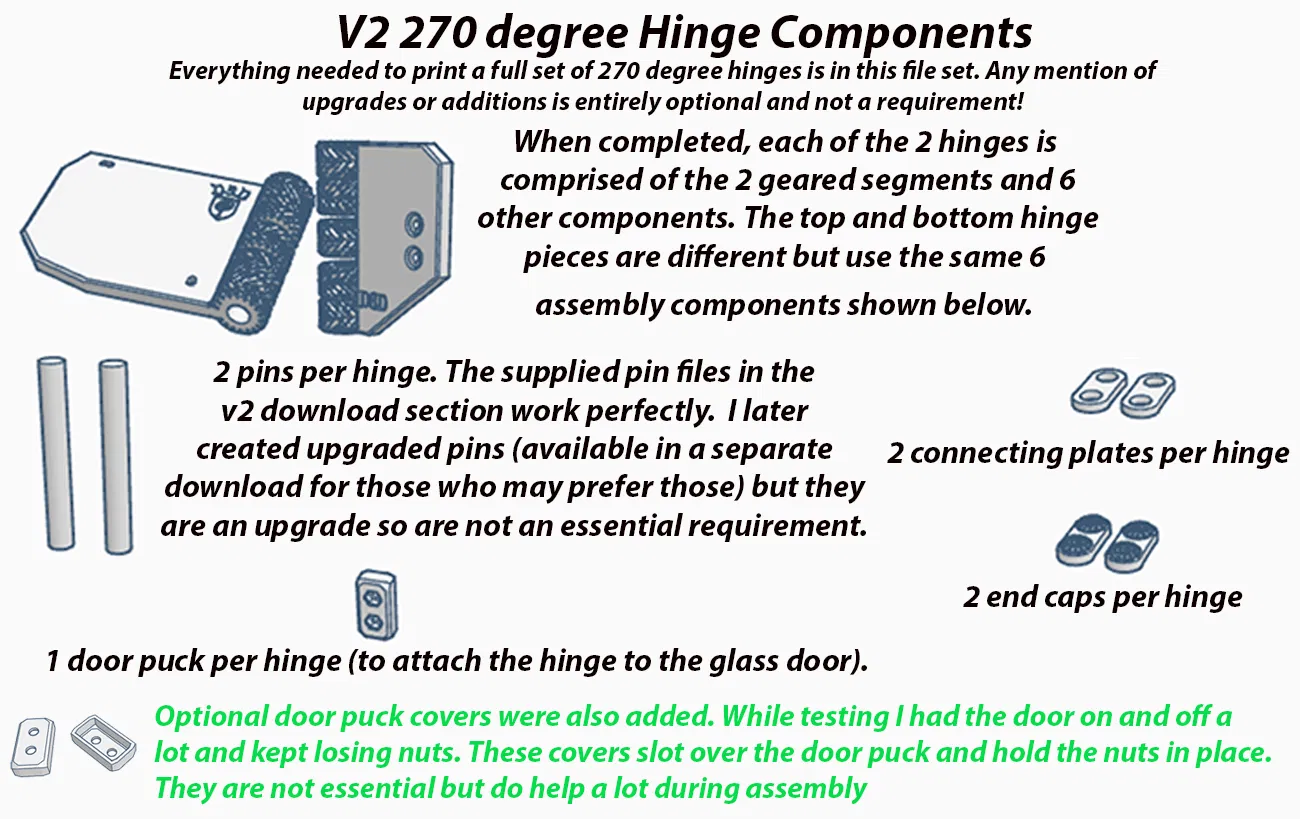

Cả hai bản lề bao gồm: - Hai bộ phận bản lề chính, 2 chốt bản lề, 2 tấm nối trung tâm và 2 khóa cuối. Ngoài ra còn có một nắp chụp tùy chọn có thể được sử dụng với chụp để giữ các đai ốc không bị rơi ra trong quá trình lắp ráp. Nó không cần thiết, nhưng khi tôi thực hiện nhiều bản in thử nghiệm và tháo lắp cửa thường xuyên, nó đã tiết kiệm cho tôi rất nhiều thời gian tìm kiếm các đai ốc khi chúng bị rơi ra.

Các bộ phận (hy vọng) theo hướng mà chúng nên được in. Bản lề nên được in dựng đứng với các bánh răng rõ ràng hướng lên trên. Vì có hai khe hở trong các bánh răng, bạn sẽ cần vật liệu hỗ trợ ở đó. Sau nhiều lần cập nhật, có thể tôi đã để ít nhất một bộ phận bị lộn ngược. Hãy dùng lý trí và xoay nó nếu điều đó xảy ra và tôi đã bỏ sót.

Các bộ phận khác duy nhất cần hỗ trợ là các Khóa cuối (các bộ phận gắn vào đầu và cuối chốt bản lề). Chúng nên được in phẳng nhưng điều này có nghĩa là hai lỗ bên dưới ở mỗi bộ phận sẽ cần thêm vật liệu hỗ trợ. Các bộ phận cuối này được thiết kế để ôm chặt chốt, làm cho keo dán trở thành một lựa chọn thay vì yêu cầu. Đối với những người cẩn thận, bạn có thể sử dụng keo dán để gắn cố định chúng.

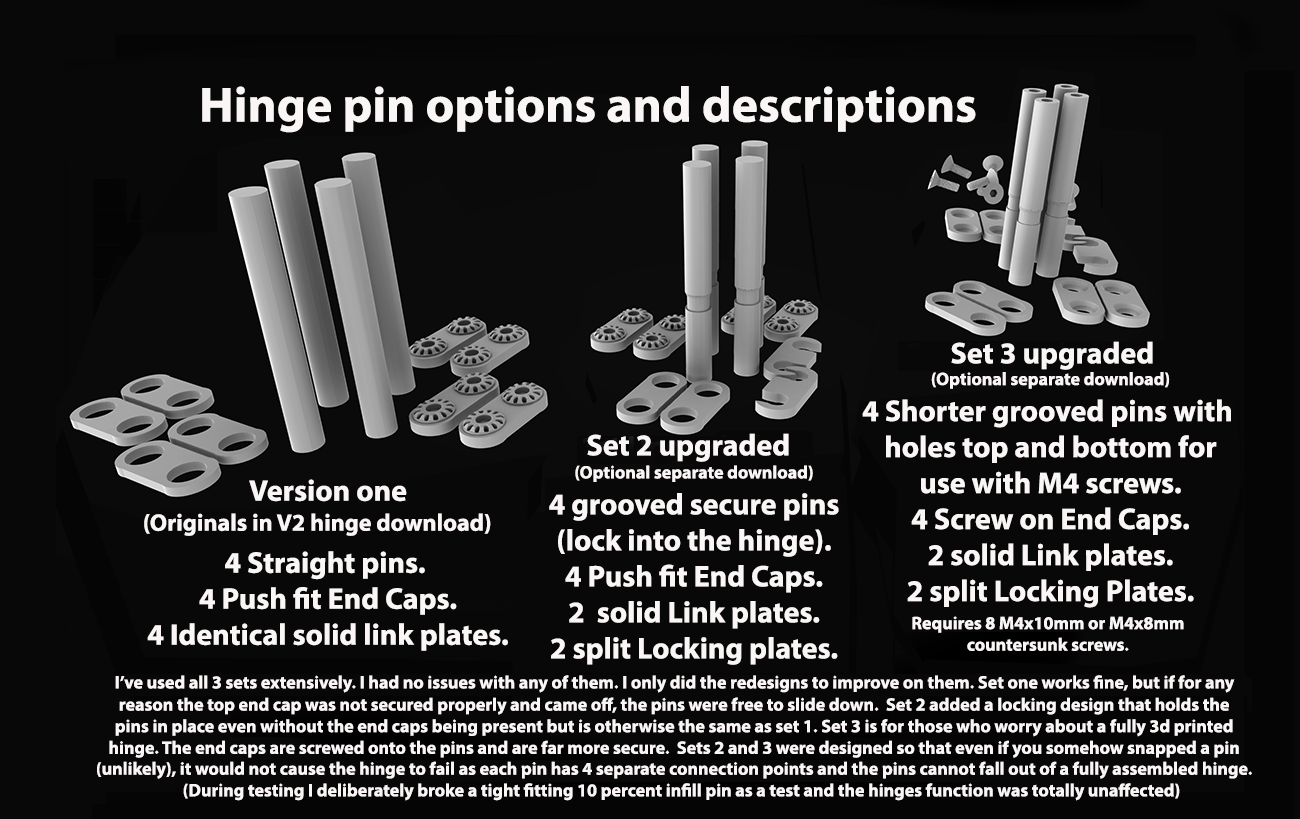

Lưu ý: Kể từ khi tạo phiên bản này, tôi đã tạo 2 bộ chốt bản lề sửa đổi trong một bộ file riêng biệt cho những ai muốn chúng. Sự khác biệt là các chốt mới có một kẹp giữ chốt đúng vị trí ngay cả khi không có khóa cuối. Chúng là một nâng cấp TÙY CHỌN nhưng có thể đáng cân nhắc, đặc biệt đối với những người không muốn sử dụng keo dán nhưng cũng có thể lo ngại về khả năng các nắp cuối bị lỏng (mà chúng không nên bị lỏng vì chúng rất chặt ngay cả khi không có keo).

Các bộ phận đề xuất bổ sung :-

• 4 x ốc M3 10mm cho các cạnh.
• 4 x ốc M3 16mm (hoặc 18mm) cho cửa kính (chủ máy K1/K1C, hãy đảm bảo rằng các con ốc bạn sử dụng để gắn cửa vào bản lề KHÔNG chạm vào dây đai của máy in khi cửa đóng. Nếu không chắc, hãy cắt bớt các ốc cửa trên cùng để chúng phẳng với chụp cửa. Vấn đề khoảng hở tiềm ẩn này KHÔNG ảnh hưởng đến máy K1 Max.
• 4 x đai ốc M3 cũng cần thiết cho chụp phía sau cửa kính để các ốc bản lề gắn vào.

Tôi biết điều này có lẽ hiển nhiên nhưng vẫn cần phải nói. Cửa kính cường lực rất dễ vỡ. Hãy xử lý cẩn thận.

Thông tin in :-

In cả hai Bản lề (Mỗi bản lề gồm 2 phần, một cho ốp hông và một cho cửa). In thẳng đứng với phần phẳng nhất gần mặt bàn in nhất để có độ bám dính tốt nhất và cần ít vật liệu hỗ trợ hơn. Các bộ phận này không thể hoán đổi giữa bản lề trên và dưới nên đừng nhầm lẫn chúng. In với độ điền đầy tối thiểu 40% và 3 lớp tường.

4 Chốt bản lề, 2 cái cho mỗi bản lề và tất cả đều giống hệt nhau. Lại với độ điền đầy tối thiểu 40%. In thẳng đứng. Để tham khảo, tôi chưa bao giờ gặp bất kỳ vấn đề lỗi nào với các chốt bản lề PLA với điều kiện chúng di chuyển tự do trong bản lề khi lắp ráp. Bất kỳ sự chặt chẽ nào cũng sẽ tạo ra ứng suất xoắn có thể làm gãy chốt. Nếu bạn không thể xoay chốt dễ dàng bằng tay, hãy lấy giấy nhám ra và làm cho nó quay trơn tru. Gần đây tôi đã thay thế các chốt PLA bằng một bộ in từ ASA vì tôi đang sử dụng hết cuộn ASA còn sót lại. Các chốt PLA mà tôi đã tháo ra không có dấu hiệu hao mòn mặc dù đã sử dụng nhiều tháng.

4 Tấm nối trung tâm, 2 cái cho mỗi bản lề. Tất cả đều giống hệt nhau). In phẳng.

4 Tấm khóa/Nắp cuối (2 cái cho mỗi bản lề. Tất cả đều giống hệt nhau) độ điền đầy 40%. In phẳng với các lỗ hướng xuống mặt bàn (và sử dụng vật liệu hỗ trợ cho các lỗ đó).

2 Chụp để phía bên kia của kính giữ các đai ốc mà bản lề bắt vít vào. (1 chụp cho mỗi bản lề. cả hai đều giống hệt nhau). độ điền đầy tối thiểu 30%, Bất kỳ độ cao lớp nào.

2 Nắp giữ đai ốc tùy chọn ngăn đai ốc rơi ra khỏi chụp trong quá trình lắp vào cửa. Về lý thuyết, bạn chỉ lắp bản lề một lần nên các nắp giữ đai ốc có lẽ là quá mức cần thiết và một ít băng dính cũng giữ các đai ốc đúng vị trí. Sử dụng chúng, hoặc Không sử dụng. Hoàn toàn tùy thuộc vào bạn.

Hậu xử lý nếu cần :-

Loại bỏ tất cả vật liệu hỗ trợ. Ban đầu tôi đã dùng tua vít chạy qua các bánh răng bản lề để đề phòng vật liệu hỗ trợ còn sót lại (vật liệu hỗ trợ tự động của Creality Print thêm một số vật liệu khó loại bỏ cần được xử lý). Kiểm tra lắp các chốt qua các bánh răng bản lề và các tấm nối trung tâm.

Tôi thiết kế cái này để nếu vì bất kỳ lý do gì dung sai của bạn bị sai lệch và chốt quá chặt? Lựa chọn cuối cùng cho phép sử dụng mũi khoan HSS 8mm để nong các lỗ bánh răng. Tôi chỉ phải làm điều này trên một bộ phận cụ thể trong số nhiều bản in thử nghiệm của mình. Tôi đã chạy mũi khoan bằng tay, giữ mũi khoan bằng kìm và từ từ cho nó đi qua. Phần bị kẹt trên một bộ phận đó là một số vật liệu hỗ trợ khó di chuyển bên trong bánh răng giữa duy nhất (khó tiếp cận nhất).

Điều cần thiết là các chốt phải di chuyển tự do trong các bộ phận bản lề. Bạn không muốn các chốt quá chặt vì chúng sẽ được giữ cố định chắc chắn bởi các nắp cuối trên và dưới, các bộ phận bản lề được thiết kế để quay quanh các chốt. Nếu các chốt quá chặt trong các bộ phận bản lề, bản lề sẽ cố gắng quay quanh chốt/các chốt bị ảnh hưởng trong các nắp cuối. Với mức độ chặt mà các nắp cuối được thiết kế để giữ chốt (để không cần keo dán), bạn có nguy cơ làm gãy chốt quá chặt nếu nó bị kẹt trong bản lề. Tôi nhận thấy trên nhiều bản in thử nghiệm bị chặt hơn mức tôi mong muốn, việc lắc bản lề tới lui vài lần khi đã lắp ráp và tháo ra khỏi máy in là đủ để chúng di chuyển tự do.

Lắp ráp bản lề :-

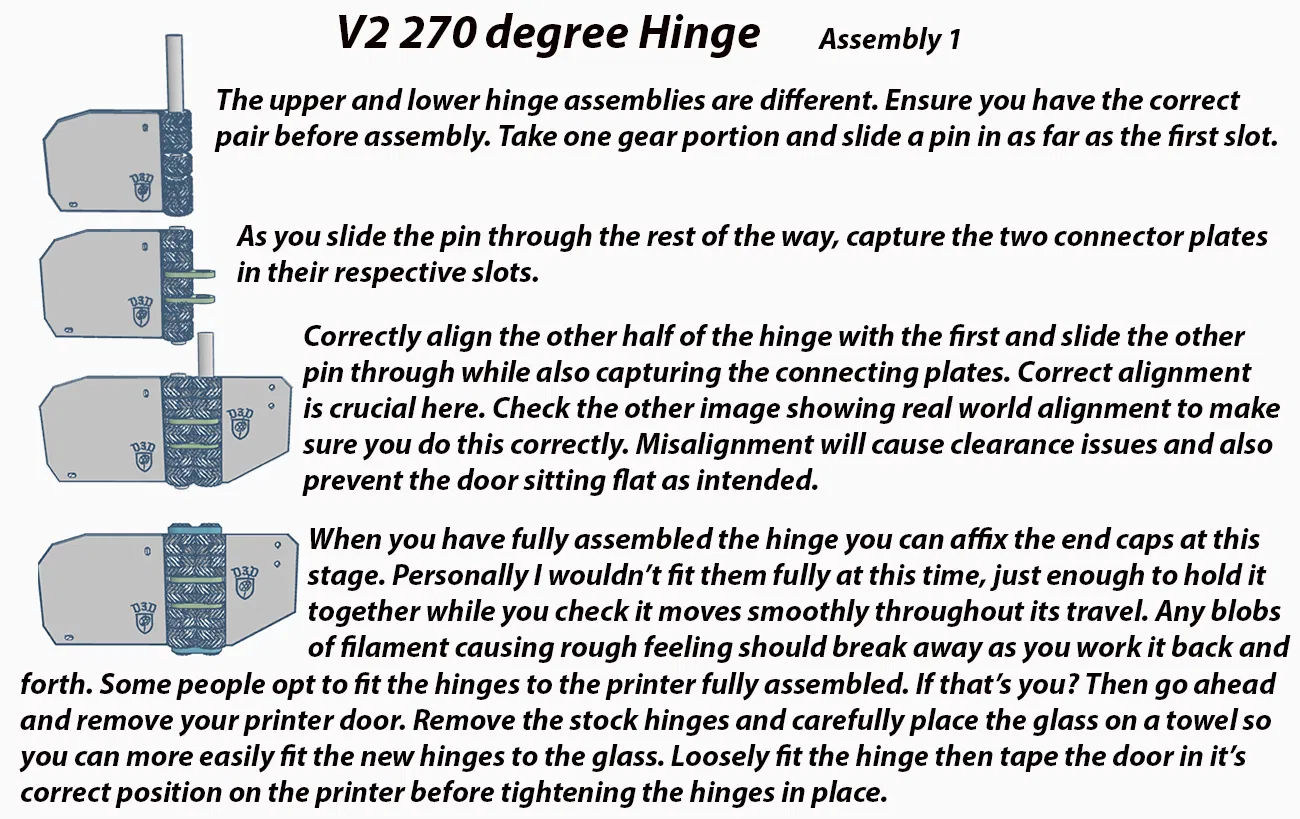

Tôi đã thêm một bảng lắp ráp dựa trên hình ảnh vào các ảnh chính của bản tải xuống cho những ai có thể thích nó ở dạng hình ảnh.

Lấy một nửa bản lề, một chốt bản lề và hai tấm nối trung tâm (các bộ phận giống như mắt xích xe đạp). Luồn chốt qua các bánh răng, giữ các tấm nối trung tâm bằng chốt khi bạn làm vậy.

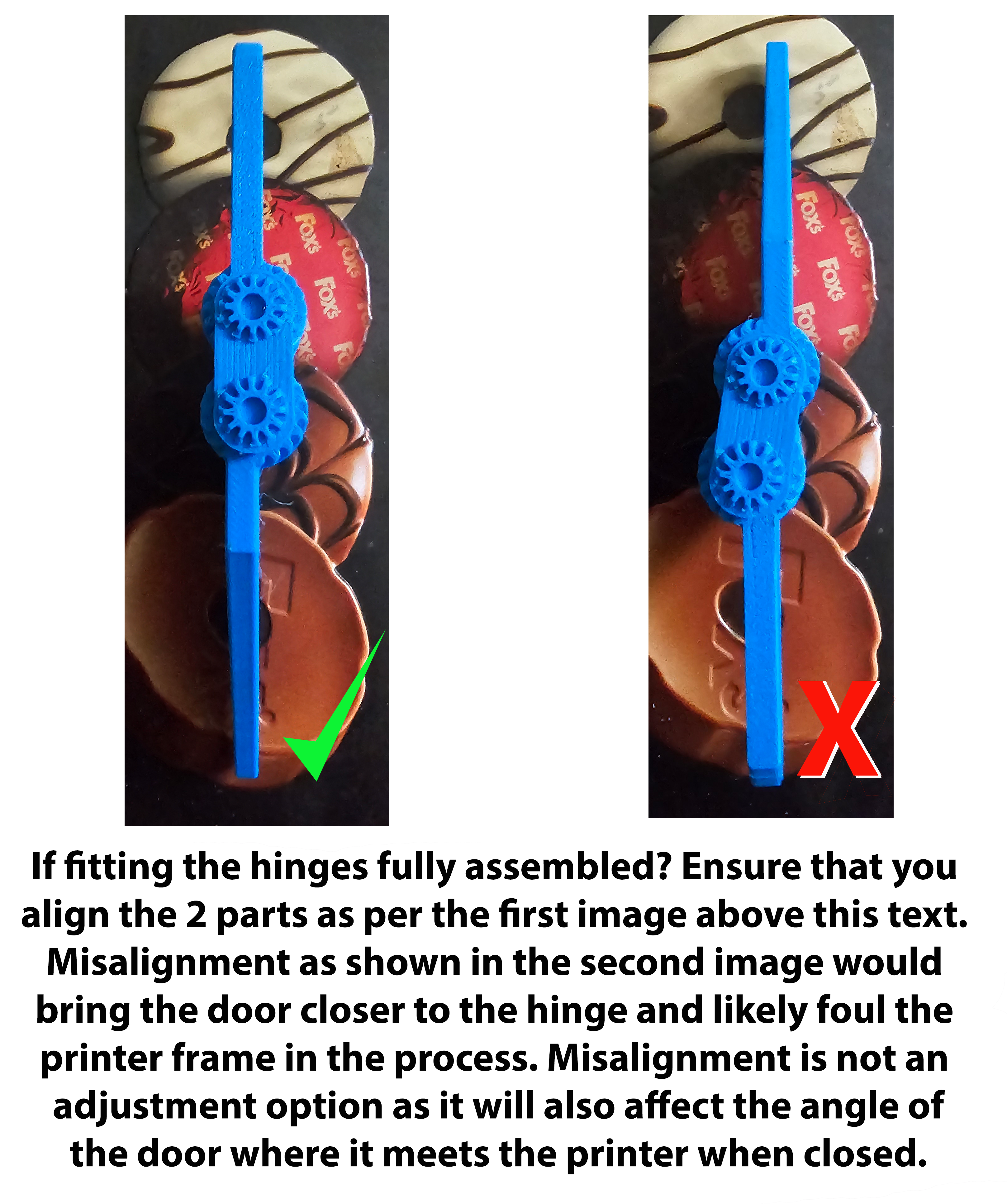

Lấy nửa bản lề còn lại và căn chỉnh càng thẳng càng tốt (với các bánh răng ăn khớp). Nó có thể không thẳng 100% hoàn hảo nhưng gần như thẳng là đủ. Kiểm tra hình ảnh để xem ý tôi là gì về việc căn chỉnh nếu bạn cần hỗ trợ hình ảnh, tôi đã thêm ảnh cho thấy cách căn chỉnh đúng và cũng cho thấy cách làm sai, căn chỉnh sai sẽ ít nhất, ngăn cửa lắp đúng cách.

Trượt chốt thứ hai vào vị trí qua các bánh răng và các tấm nối trung tâm. Sau đó, các tấm sẽ giữ nhẹ hai nửa lại với nhau miễn là bạn không để chốt trượt ra vào thời điểm này.

Cuối cùng, đẩy Chốt khóa chặt vào vị trí ở cả hai đầu chốt và kiểm tra chuyển động của bản lề. Nó phải trơn tru. Đảm bảo nó di chuyển qua toàn bộ phạm vi chuyển động, một chút kháng cự là ổn vì nó sẽ giảm dần ngay khi được sử dụng trên máy in. Lắp ráp bản lề thứ hai theo cách tương tự như bản lề đầu tiên.

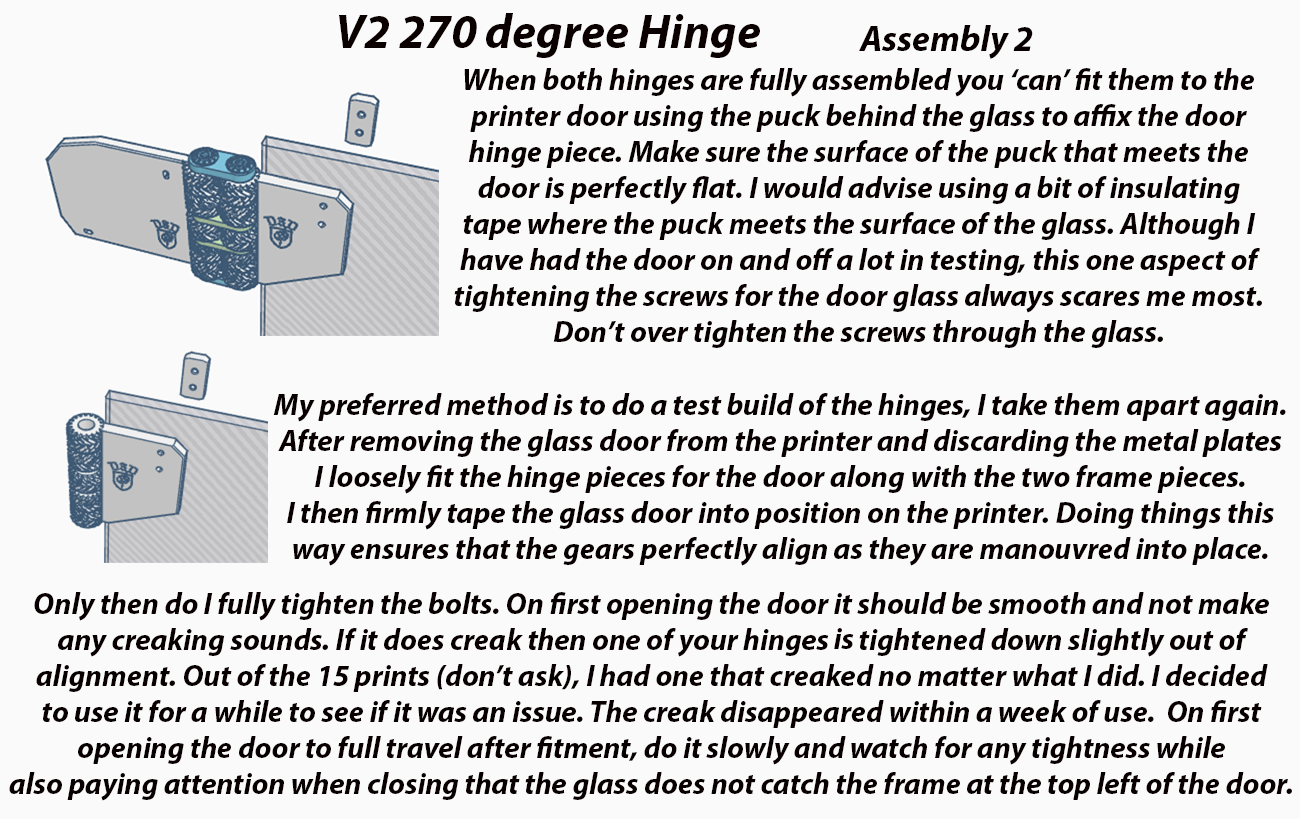

Lắp đặt bản lề :- Phần đáng sợ. Việc này sẽ dễ dàng hơn nhiều nếu có hai người, nhưng tôi đã làm một mình nên đây là mô tả bạn nhận được.

Trước tiên, hãy tháo cửa ra khỏi máy in. Để làm điều này, bạn cần mở cửa và tháo hai con vít giữ bản lề cửa dưới vào máy in (Không phải hai con giữ kính vào bản lề); Rõ ràng là giữ cửa trong khi làm điều này. Trong khi vẫn giữ cửa, hãy nhấc và nghiêng nó ra ở phía dưới về phía bạn khi bạn đối mặt với máy in để bản lề dưới trượt về phía trước và rơi ra. Tại thời điểm này, bạn có thể hạ cửa xuống, giải phóng chốt định vị bản lề trên cùng để hoàn toàn giải phóng cửa khỏi máy in. Không có bộ phận nào của bản lề gốc được sử dụng với các bộ phận thay thế 270 độ ngoài 4 miếng đệm bảo vệ kính nhỏ. Tôi đề cập đến điều này vì tôi đã thấy ít nhất một người cố gắng lắp bản lề 270 độ LÊN trên phần cứng gốc của Creality. Đừng là người đó.

Đặt kính lên khăn trên một bề mặt phẳng (không phải áo khoác của bạn nơi nút hoặc khóa kéo có thể đủ để làm vỡ kính dưới áp lực nhẹ nhất). Tháo bản lề tồi tệ gốc ra khỏi cửa kính. Lưu ý:- Các vít cho bản lề trên cửa đi qua các vòng đệm cao su nhỏ để ngăn vít tiếp xúc với kính. Chúng dễ rơi ra, vì vậy hãy đặc biệt chú ý ngay khi bản lề được tháo ra khỏi vít vì bạn không muốn làm mất dù chỉ một cái. Đảm bảo bạn giữ các miếng đệm cao su nhỏ này để sử dụng khi lắp bộ 270.

Đặt các ống lót cao su vào kính cửa và lắp bản lề vào kính một cách lỏng lẻo. Lời khuyên chung từ những người tạo bản lề khác khuyên nên dán một miếng băng dính cắt theo hình dạng và dán lên chụp trước khi lắp để làm lớp đệm bổ sung giữa chụp và kính. Cá nhân tôi đã không làm điều đó với bản lề của mình nhưng sẽ là thiếu sót nếu tôi không đề cập rằng những người tạo khác đề xuất nó.

Căn chỉnh kính ở vị trí đóng trên máy in và dán cố định bằng băng dính Duck/Duct hoặc băng dính mạnh tương tự. Đừng dán băng dính lên logo nhãn hiệu Creality của máy in trừ khi bạn muốn thấy các chữ cái bị bong ra khi bạn gỡ băng dính sau này.

Cuối cùng, gắn bản lề vào cạnh máy in và siết nhẹ tất cả các vít. Không tháo băng dính và/hoặc mở cửa cho đến khi bạn biết tất cả các vít đều đã được ren. Chỉ siết chặt mọi thứ sau khi bạn chắc chắn rằng các căn chỉnh của mình tốt. Phương pháp thử nghiệm ban đầu của tôi là: Sau khi siết nhẹ ban đầu và mọi thứ đã vào vị trí. Tôi đã gỡ băng dính và trong khi vẫn 'giữ trọng lượng' của cửa, tôi mở nó ra khoảng 90 độ thông thường, đóng lại để kiểm tra độ khít, sau đó mở ra khoảng 180 độ, đóng lại và chỉ sau đó mới siết chặt mọi thứ. Bài kiểm tra cuối cùng sau đó là 270 độ đầy đủ. Trong số nhiều bộ mà tôi đã in và thử nghiệm khi tôi viết điều này, chỉ có một bộ cần một chút điều chỉnh ở một bản lề vì nó kêu cọt kẹt khi cửa đóng mở. Tôi cho rằng đây là vấn đề căn chỉnh và đúng như vậy, nới lỏng và siết lại các vít của bản lề bị ảnh hưởng đã khắc phục ngay lập tức.

Chỉ để nói cho biết. Vì các bản lề này có thể được lắp ráp thành hai phần nên có một cách lắp đặt thay thế mà loại bản lề 'in liền một khối' không thể sử dụng. Phương pháp thay thế được mô tả chi tiết trên trang nâng cấp bản lề V3 tại đây :- Phương pháp đó KHÔNG kết nối hai phần của bản lề lại với nhau cho đến các bước cuối cùng. Phương pháp thay thế hoàn toàn tùy chọn. Có lý do tại sao tôi thích nó, nhưng phương pháp được hiển thị trên trang này cho V2 hoạt động tốt.

Ghi chú cuối cùng:-

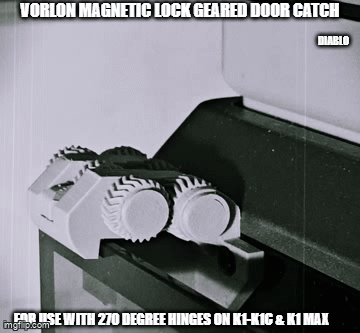

Các chốt Penfold và Vorlon mà tôi thiết kế để giữ cửa kính ở vị trí khi cửa mở hoàn toàn 270 độ đều có các tấm lắp với 4 lỗ cho phép sử dụng với cả 3 máy dòng K hiện tại bao gồm cả K1C. Vorlon cũng có một bộ các nút cắm nhỏ để lấp đầy hai lỗ vít không sử dụng sau khi lắp.

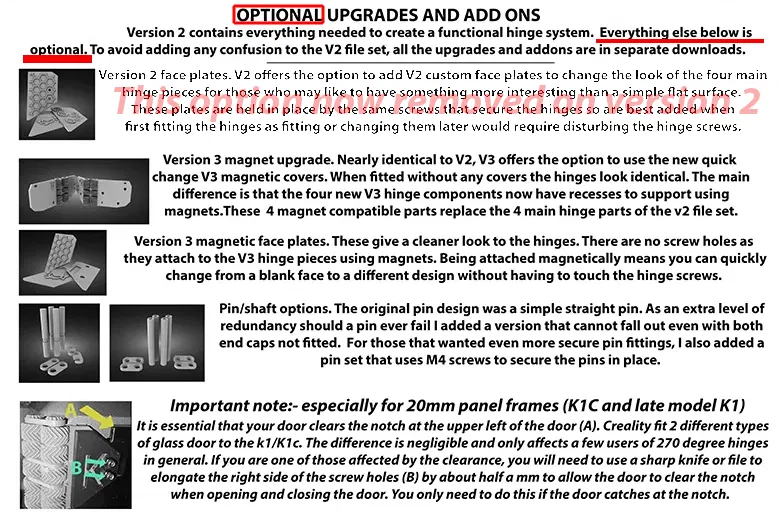

TÙY CHỌN

Để đơn giản hóa bộ file V2 này, hiện chỉ có một bộ vỏ tùy chọn cho mặt trước bản lề (có sẵn trong bản tải xuống riêng). Bộ này bổ sung các tấm trang trí cho những người muốn thứ gì đó trông khác với mặt phẳng của bản lề.

Bản lề V3 sau này được thiết kế để cho phép kết nối nam châm để các tấm mặt có thể được thay đổi nhanh chóng và dễ dàng. Vỏ V2 và V3 KHÔNG thể hoán đổi cho nhau. Chúng có hình dạng hơi khác nhau, độ dày khác nhau và quan trọng hơn là các tấm V3 không có lỗ vít. Tôi đã đánh dấu rõ ràng các bản tải xuống tấm vỏ là V2 và V3 để tránh nhầm lẫn.

Đối với những người muốn tùy chọn tấm mặt bằng nam châm, bạn cần tối thiểu các bộ phận bản lề cửa của bộ V3 (điều này sẽ kết hợp với các bộ phận bản lề v2 mà không gặp sự cố). Chủ máy K1 cũ và Tất cả chủ máy K1 Max có thể sử dụng cả bốn bộ phận của bộ v3 để thay thế các bộ phận bản lề chính của V2 và có tùy chọn vỏ nam châm cho cả bốn bộ phận. Chủ máy K1C và các máy K1 mới hơn với khoảng cách 20mm không thể sử dụng các bộ phận bản lề bên của V3 nên không thể sử dụng tùy chọn nam châm ở hai bên máy in, chỉ ở mặt trước.

Không bảo hành được ngụ ý hoặc đưa ra. Tôi chỉ có thể nói rằng chúng hoạt động hoàn hảo trên K1-Max của tôi và là những bản lề đã được sử dụng vĩnh viễn trên máy in của tôi mà không gặp sự cố cho đến khi tôi chuyển sang bộ tùy chỉnh nam châm phiên bản 3 được nâng cấp.
