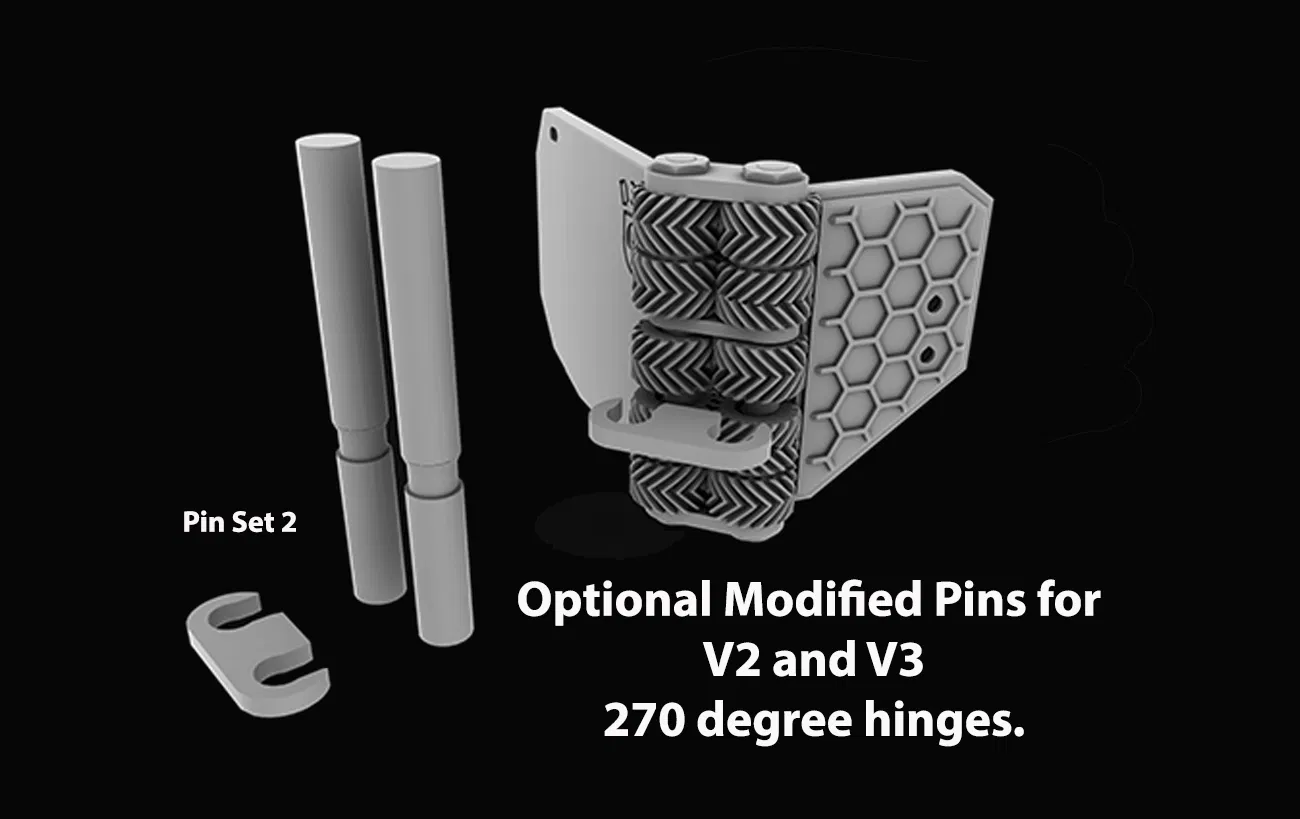

Tuỳ chọn chốt nâng cấp V2 & V3 cho bản lề bánh răng 270°

Bộ bản lề 270 độ mà các chốt mới này được thiết kế để dùng chung nằm ở đây :- 270 Degree Geared Hinges for K1/K1 Max/K1C.

Cập nhật ngày 1 Tháng 11 2024:- thêm một số link/connector bản bự hơn. Bản gốc (đúng theo thiết kế) làm mỏng hơn để nhìn thấy chốt, đồng thời đảm bảo với bản in bị lệch chuẩn một chút cũng không cần chà nhám/hậu xử lý. Các link bản bự mới sẽ được ghi nhãn là ‘Fat’. File STL được cung cấp theo cặp, gồm:

‘fat upper slot links’ cho khe trên (upper slot) của cả hai bản lề

‘Fat lower slot clips’ cho các khe dưới (lower slots) kiểu locking pin

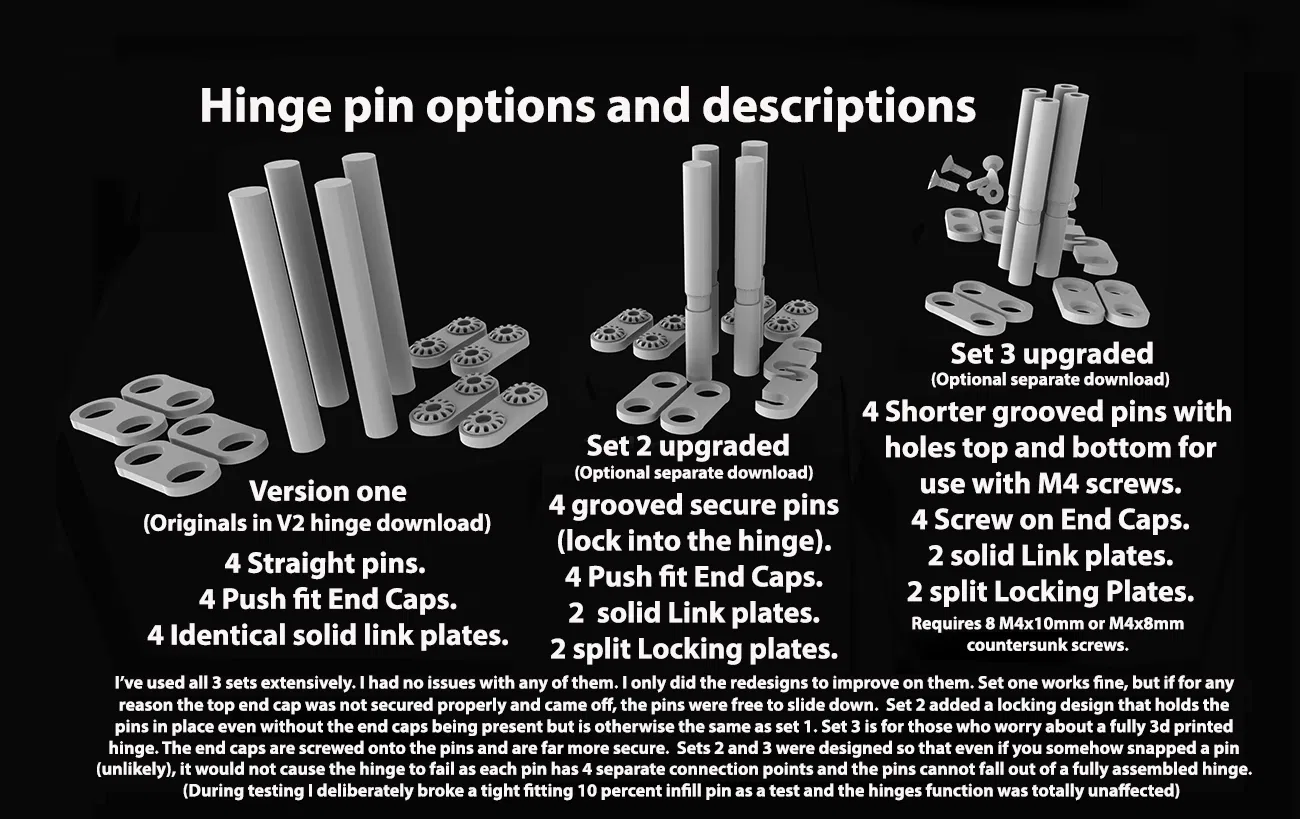

Mình tách phần chốt ra đăng ở đây vì không muốn làm trang chính của bản lề bị rối hay thêm quá nhiều thứ. Nhưng các chốt này là một nâng cấp hữu ích và đáng để đưa ra như một tuỳ chọn. Ngoài ra còn có một bộ chốt nâng cấp hơn nữa, dùng vít M4 để gắn các end plate. Ai muốn tuỳ chọn đó thì xem ở đây:

Bản lề vốn được thiết kế để không cần keo. Nhưng các chốt ban đầu mình làm là chốt thẳng (straight pins), nên nếu không có khoá đầu trên (top end lock), chốt có thể rơi tuột qua bản lề khi chưa gắn end cap. Mình không thấy lý do gì để thiếu cái khoá đầu trên cả—nó được thiết kế để siết rất chặt (và vẫn có tuỳ chọn dán keo nếu muốn). Nhưng mình nhớ đã thấy một bình luận trong bộ bản lề 270 độ của người khác hỏi về khả năng chốt rơi tuột xuống. Câu hỏi đó cứ lấn cấn trong đầu, nên mình làm bộ chốt mới này như một lớp “bảo hiểm” thêm cho ai cũng có lo ngại tương tự.

Bộ chốt đã chỉnh sửa này giữ chốt cố định ngay cả khi tháo cả end cap trên và dưới. Ai đang dùng bộ bản lề 270 độ của mình thì có thể thay thẳng bộ chốt này cho bộ cũ, đồng thời dùng cái clip trong bộ file này để thay cho closed loop link bản gốc ở khe dưới của cụm gear segment.

Cách lắp chốt:- Đóng cửa máy in và dán băng keo cố định sát vào khung để tránh tai nạn.

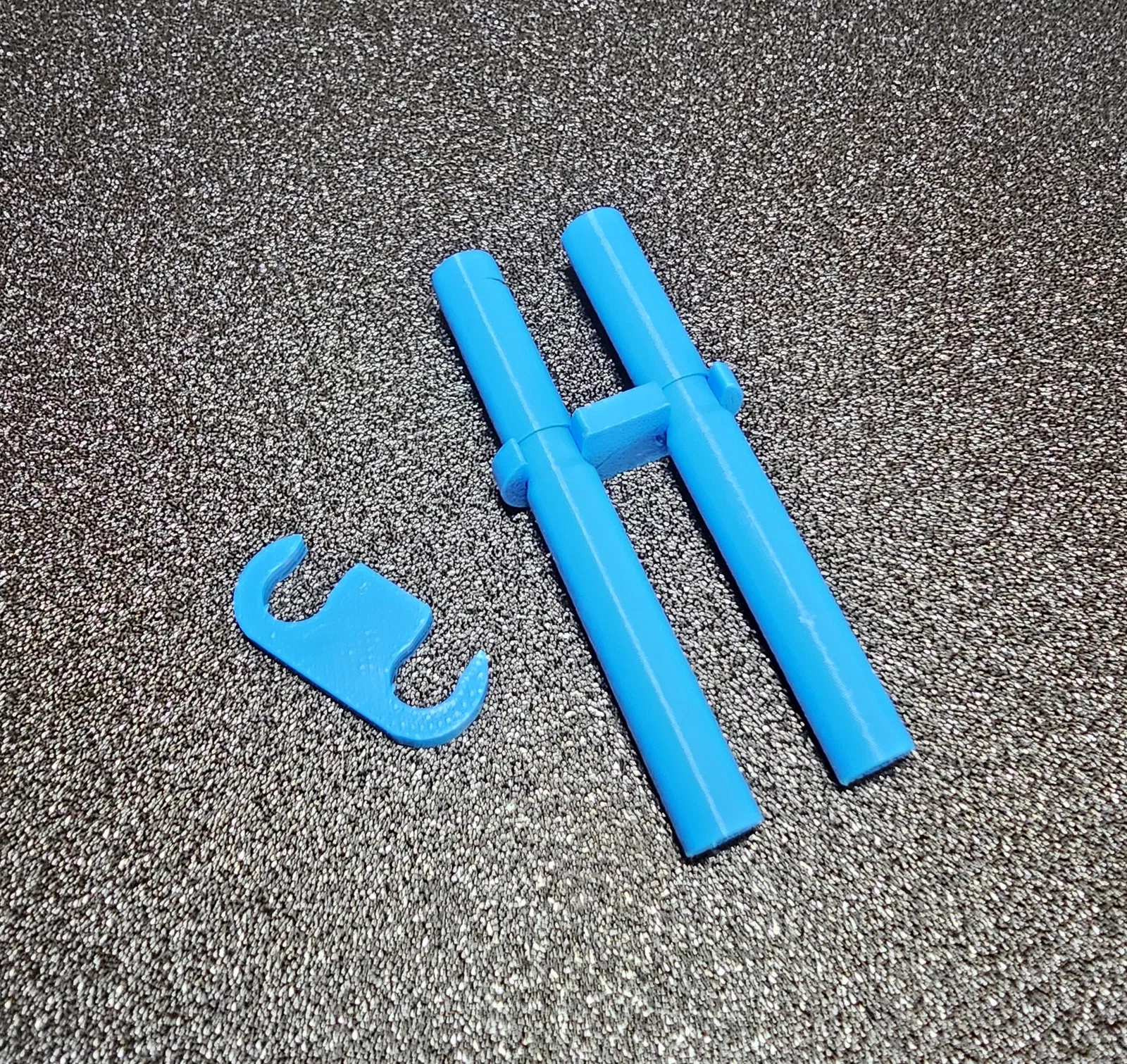

Phần ngắn hơn của chốt hướng xuống dưới. Đẩy chốt xuyên qua chi tiết bản lề, bắt vào link ở khe trên của bộ gear cho tới khi chốt thò ra trên/dưới bằng nhau. Canh nửa còn lại của bản lề thẳng nhất có thể, để các gear ăn khớp, rồi luồn cây chốt còn lại qua và bắt vào đầu còn lại của link.

Khi lắp securing clip ở khe gear phía dưới, hãy ấn clip vào các rãnh (recess) của cả hai chốt cùng lúc và đảm bảo nghe/nhận được cảm giác “click” vào hết hành trình để khoá cả hai chốt. Đừng kẹp clip vào một chốt rồi tính xoay sang kẹp chốt còn lại, vì đó không phải cách được tính trước trong thiết kế (có thể làm được, nhưng không nằm trong kế hoạch). Khi lắp đúng, chốt phải xoay được trong clip. Nếu quá chặt, khi mở bản lề clip có thể bị ép bung khỏi chốt. Lúc dùng lần đầu, nhớ kiểm tra clip vẫn giữ đúng vị trí. Nếu clip bị bung? tháo clip ra và nới nhẹ lỗ bị kẹt bằng giấy nhám hoặc dao bén. Trong 6 bộ mình in, chỉ có 1 chi tiết bị quá chặt.

Cuối cùng, lắp end cap trên và dưới vào chốt để hoàn thiện bản lề.

Lặp lại y chang cho bản lề thứ hai.

Để tham khảo: end cap và upper link là hai phần chính giữ hai nửa bản lề lại với nhau. Nhiệm vụ chính của lower clip là giữ chốt nằm trong bản lề khi tháo end cap, nhưng nó cũng tăng thêm độ cứng cho tổng thể bản lề. Chỉ riêng locking clip thì nhiều khả năng không gánh nổi trọng lượng cửa. Solid link nằm phía trên split clip vẫn là một lớp an toàn nếu chưa gắn end cap. Bản lề cần đủ cả 4 thành phần để đạt độ chắc tối đa (các gear cũng góp phần hỗ trợ thêm trọng lượng cửa vì chúng ăn khớp chặt khi lắp hoàn chỉnh).

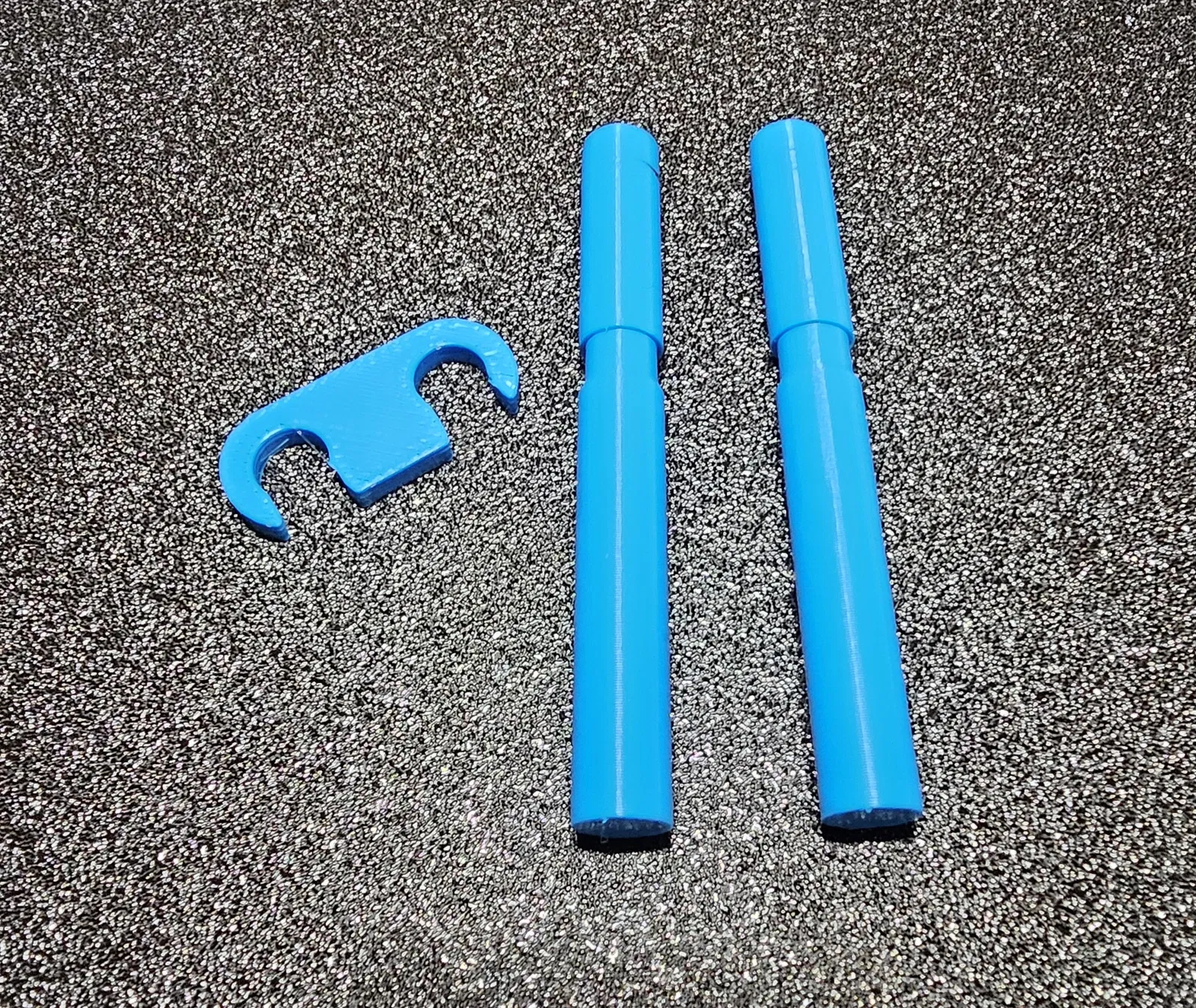

Bộ STL chốt cung cấp ở đây gồm 2 chốt và 1 clip cho khe gear dưới; cần in 2 lần để nâng cấp cho cả hai bản lề.

Để khỏi cần support cho phần chốt bị tạo bởi các rãnh (recess), mình đã bỏ các góc overhang 90 độ bằng cách thêm chamfer vào chốt tại vị trí giao với phần trên của rãnh.

Với các chốt và clip này, mình in không support, infill 40% (gyroid), layer height .1, và 3 perimeters.
