Loa Hilbert Reflex Speakers

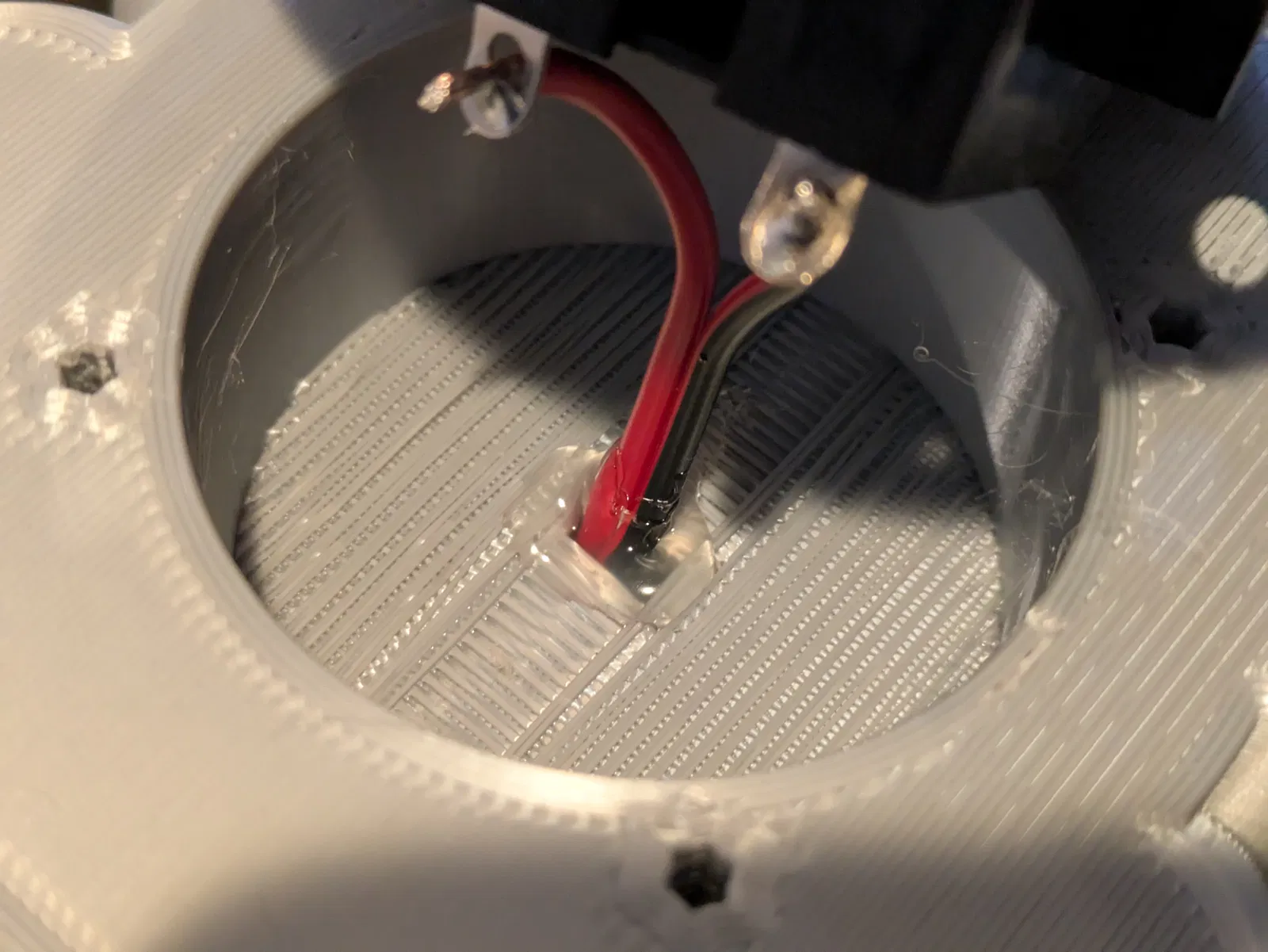

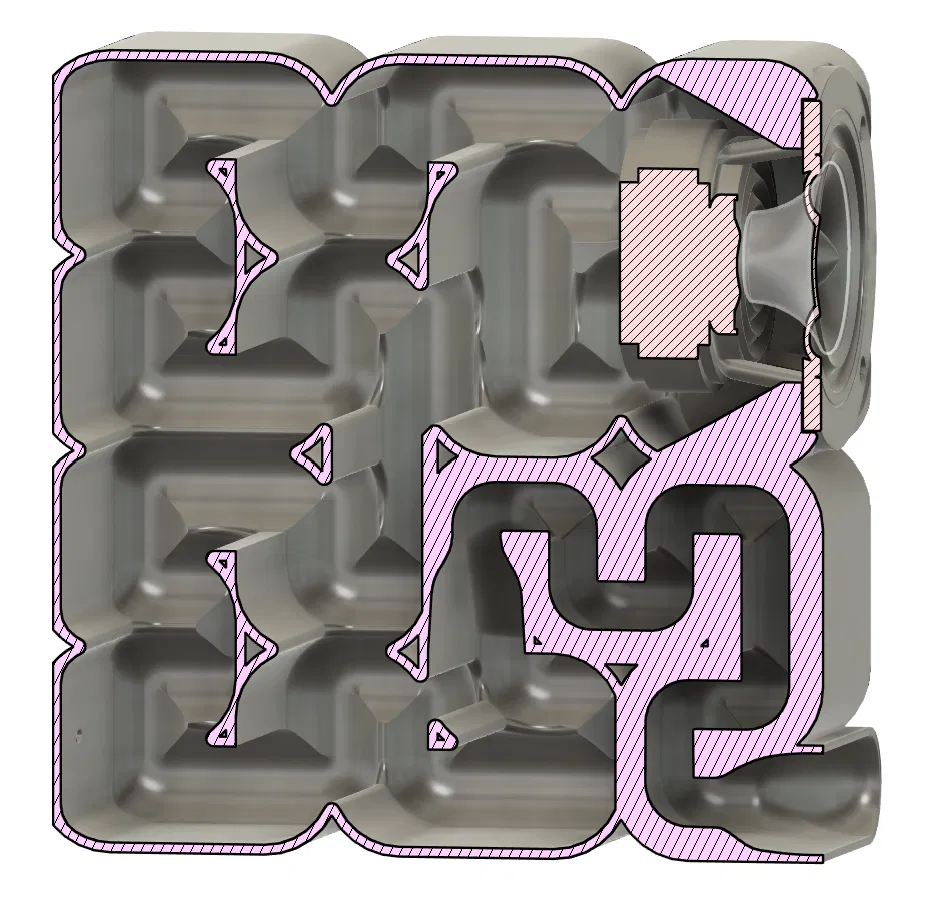

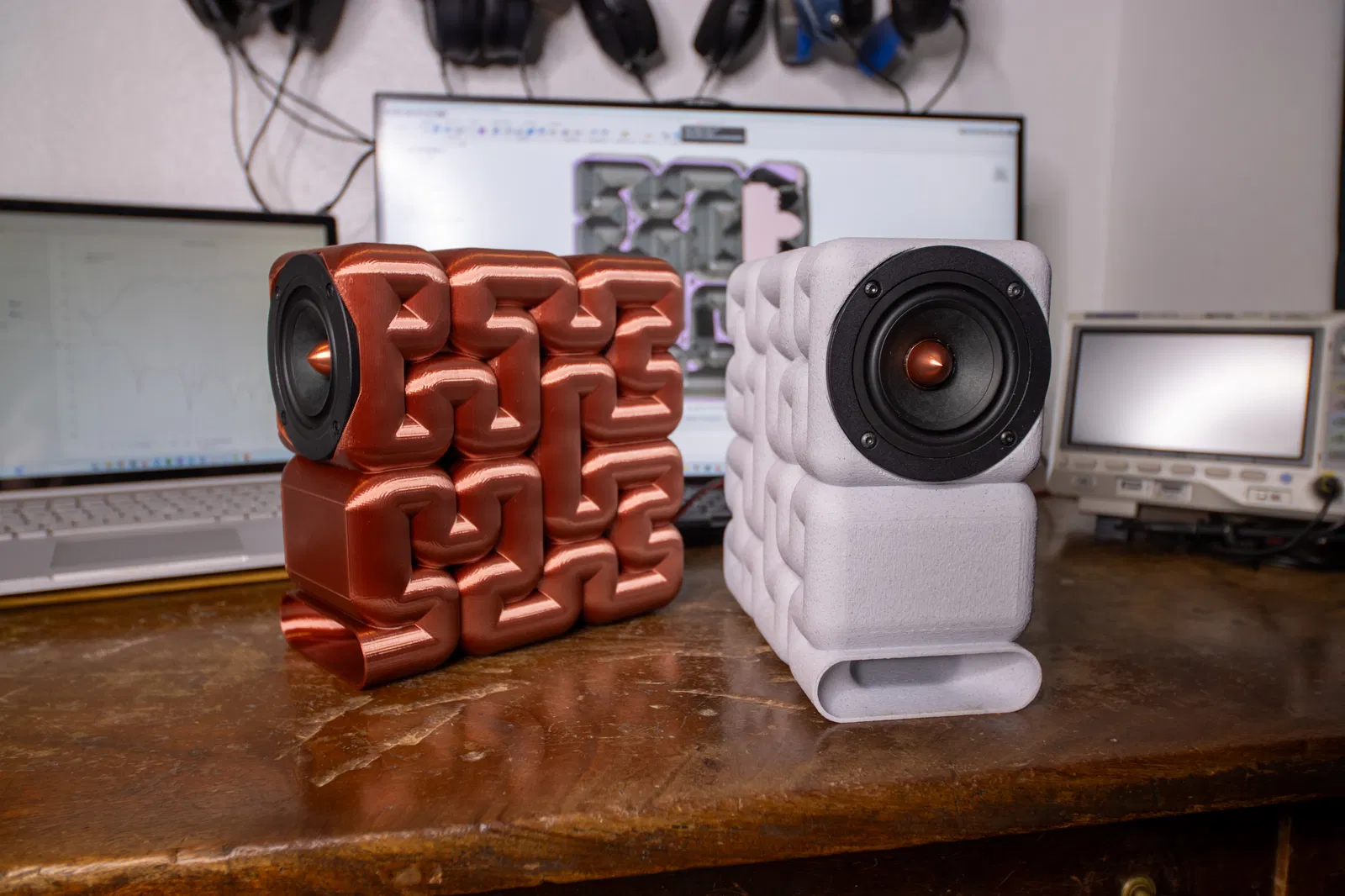

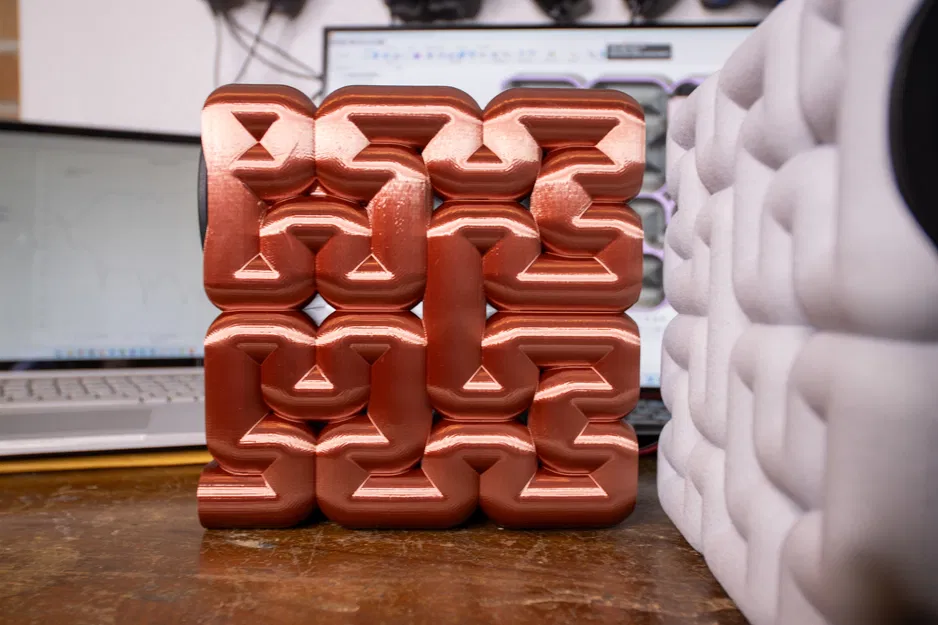

Cặp loa bookshelf nhỏ gọn này sử dụng củ loa Dayton Audio PS95 Point Source đang rất phổ biến, với thể tích thùng loa khoảng 2.5L và cổng phản xạ âm trầm (port) được tinh chỉnh ở mức ~70Hz. Mẫu loa này được thiết kế để in với mặt lưng nằm trên bàn in, hướng mặt loa/cổng thoát hơi lên trên. Bạn có thể in mà không cần support. Khuyến khích nên tăng số lớp solid top và bottom để lấp đầy các khe hở do những đoạn cầu nối (bridge) dài gây ra (mình đã thử 8 lớp cho cả trên và dưới với chiều cao lớp 0.2mm thì kết quả rất ổn). Ngoài ra, các cài đặt in hay vật liệu khác đều không quá quan trọng. Phần nội thất bên trong có thể trông hơi xấu và bị tưa chỉ do có nhiều góc quá treo và đoạn cầu nối dài, nhưng những sợi chỉ này hoàn toàn không ảnh hưởng đến âm thanh đâu. Các vách tường cần cầu nối lớn đã được mình làm dày hơn để chúng có thể ổn định và được làm phẳng bằng các lớp solid top/bottom. Việc luồn dây loa có thể hơi phiền phức một chút. Mẹo là bạn hãy luồn một sợi chỉ có buộc vào kẹp giấy qua lỗ dây loa, tận dụng trọng lượng của kẹp giấy để sợi chỉ rơi ra ngoài qua lỗ củ loa, sau đó buộc dây loa vào và kéo nó ngược trở lại. Lỗ dây loa nên được bịt kín bằng keo nến hoặc chất liệu tương tự (kể cả với bản V2, vì hầu hết các tấm đấu nối loa đều không được kín). Để lắp củ loa, trước tiên hãy vặn các vít M4 dài qua lỗ bắt vít, dùng vít để kéo đai ốc M4 vào các lỗ hình lục giác (lưu ý đừng vặn quá chặt kẻo làm biến dạng bề mặt tiếp xúc của củ loa). Đai ốc sẽ cố định tại chỗ khi bạn tháo vít ra, tạo ra kết cấu tương tự như dùng ốc cấy (threaded inserts) hoặc T-nut. Bạn nên dùng thêm bông tiêu âm (polyfill) để giảm bớt các rung chấn không mong muốn trong phản hồi âm, dù không bắt buộc. Nếu bạn làm bản V2, chân đế nên in bằng TPU hoặc vật liệu mềm dẻo khác, với thông số infill thấp và ít lớp vỏ (perimeter). Chỉ cần ấn chân đế vào các lỗ dưới đáy thùng loa là chúng sẽ khớp chặt vào vị trí.

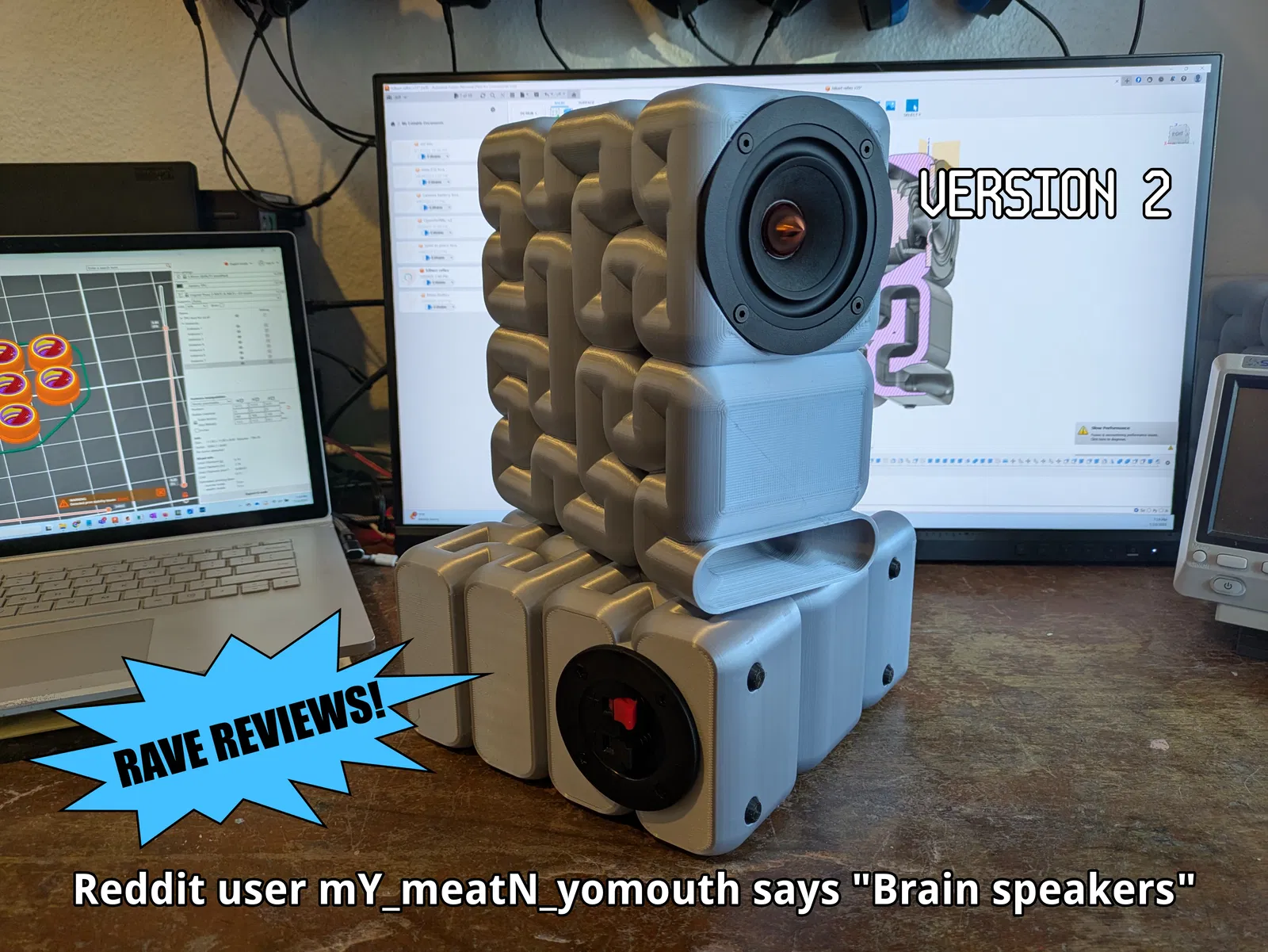

Cập nhật phiên bản V2:

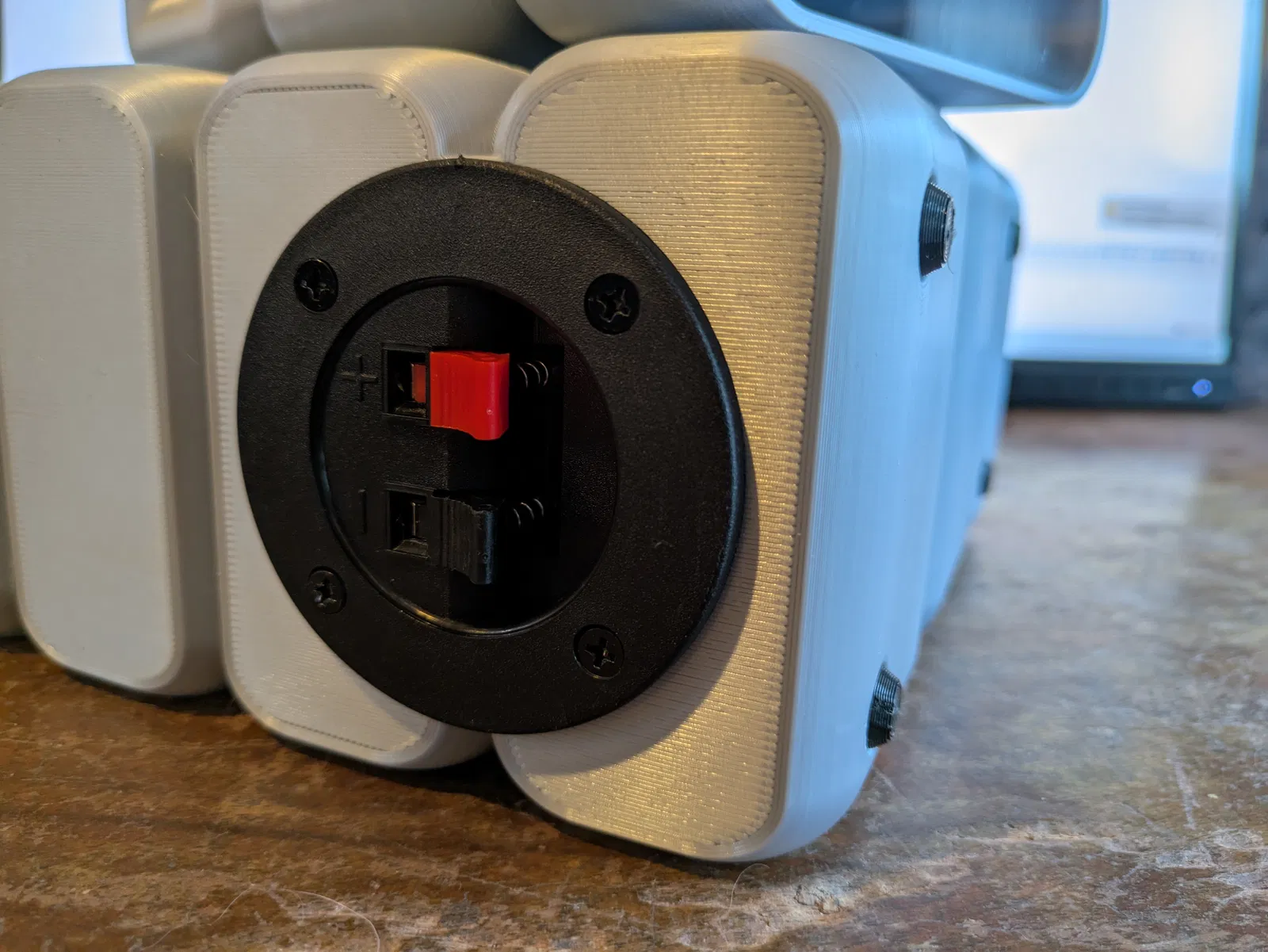

• Cốc đấu dây và các lỗ bắt vít ở mặt sau thùng loa được điều chỉnh kích thước vừa vặn cho các tấm đấu nối loa phổ thông loại 3"/75mm. Bạn có thể dễ dàng tìm mua các phiên bản dùng kẹp lò xo hoặc cọc đấu dây (binding posts) trên các trang thương mại điện tử quen thuộc.
• Thiết kế thêm các lỗ ở đáy thùng loa kèm mẫu chân đế TPU để gắn vào. Điều này giúp loa đứng vững hơn và không bị trượt.
• Không gian nội thất bên trong rộng rãi hơn, giúp bù đắp lại thể tích thùng loa bị chiếm mất bởi cốc đấu dây và giúp việc luồn dây loa trở nên dễ dàng hơn một chút.
