Bộ gá lắp ráp Prusa Core ONE (Không chính thức)

Sau khi tự mình tháo rời và lắp ráp lại toàn bộ máy Prusa Core mà không có hướng dẫn, mình thấy mình hoàn toàn có thể chia sẻ các bộ gá (jigs) này để hỗ trợ các bạn khi cần bảo trì hoặc tháo lắp máy.

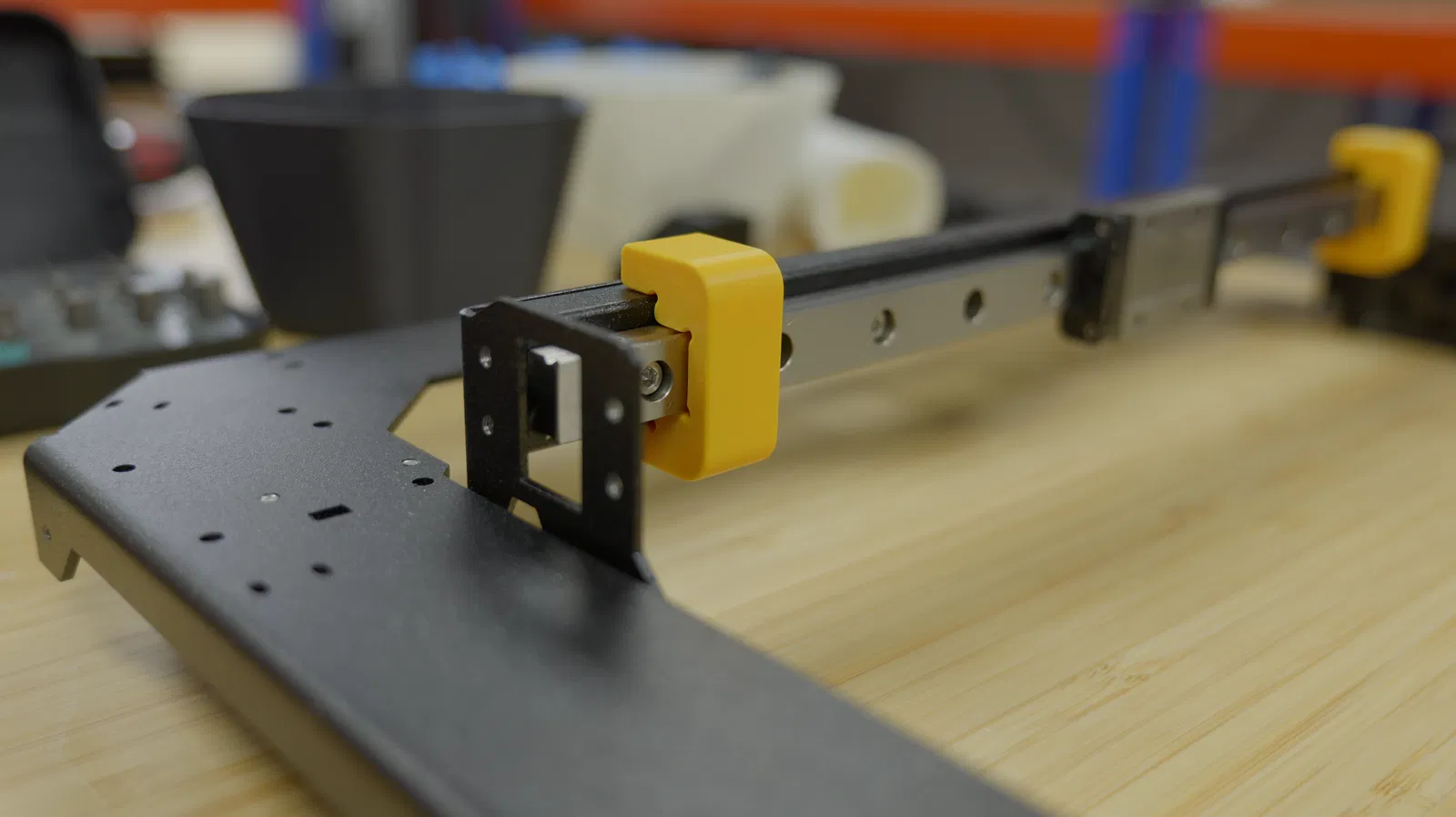

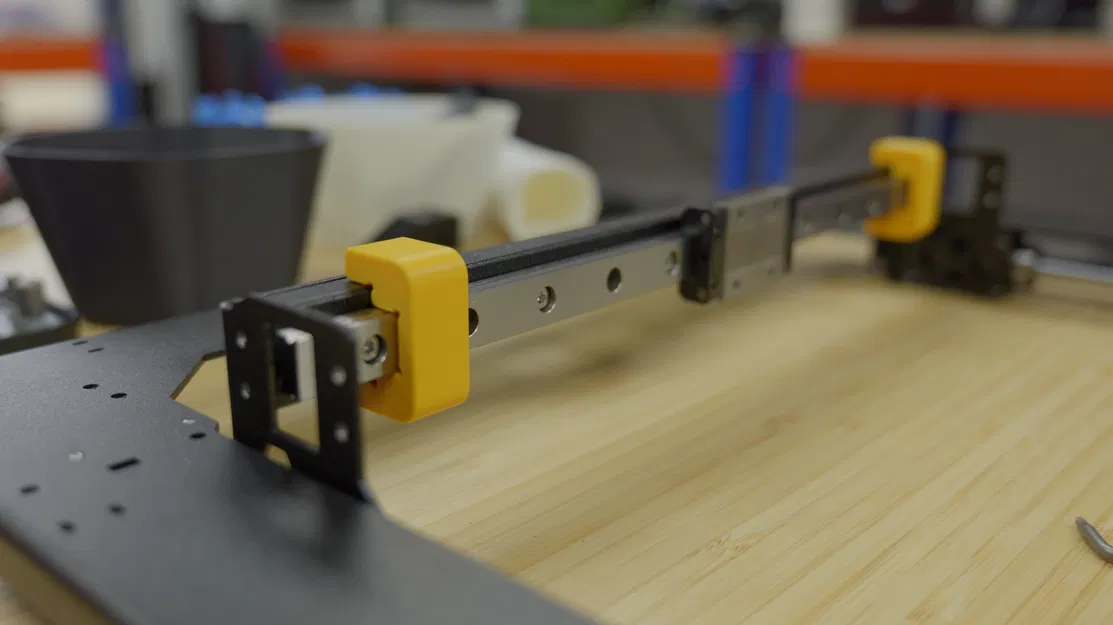

Gá căn chỉnh thanh trượt X (X Rail Jig)

1. In HAI cái.
2. Đặt thanh ray lên khung gantry, vặn nhẹ các ốc vít để thanh ray vẫn còn di chuyển được.
3. Đặt các gá vào gần hai đầu thanh ray, tránh vị trí các ốc vít.
4. Khi đã đặt gá đúng vị trí, hãy siết chặt các ốc vít.
5. Tháo các gá ra.

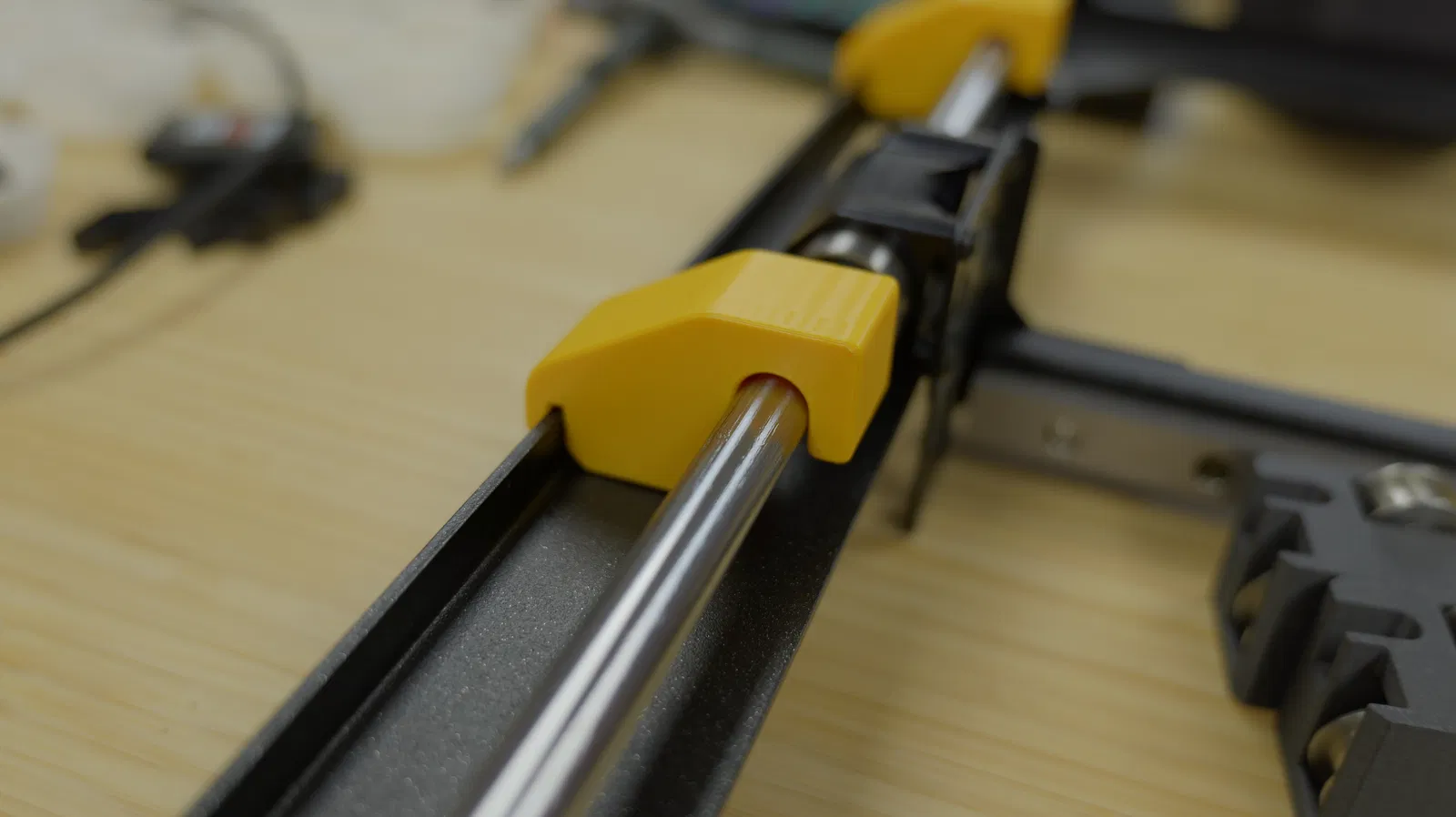

Gá căn chỉnh trục Y (Y Rods Jig)

1. In HAI cái.
2. Lắp các thanh trục, gantry và bạc đạn vào khung máy, vặn ốc nhẹ nhàng để có khoảng hở căn chỉnh.
3. Ở phía bên trái, lắp các gá vào mỗi đầu thanh trục, với bạc đạn nằm ở giữa.
4. Khi gá đã vào vị trí, siết chặt các ốc vít ở phía bên trái.
5. Tháo các gá ra.
6. Trượt gantry sang một đầu rồi siết chặt ốc vít ở phía bên phải tại đầu đó.
7. Trượt gantry sang đầu còn lại, siết chặt ốc vít ở phía bên phải tại đầu đó.

Lưu ý

• Có vài khe hở nhỏ phía trên thanh ray và thanh trục. Đây là thiết kế cố ý, vì nếu tiếp xúc hoàn toàn ở vị trí này thì gá sẽ không nằm đúng chỗ được.
• Mặc dù mình không có dữ liệu vị trí chi tiết từng milimet, nhưng mình đã sử dụng các thông số hợp lý mà mình tự tin 99% là đạt chuẩn cho việc lắp ráp này.
• Khi in, chỉ cần dùng 2 lớp thành (perimeters) và 10-15% độ đặc (infill) là ổn.
