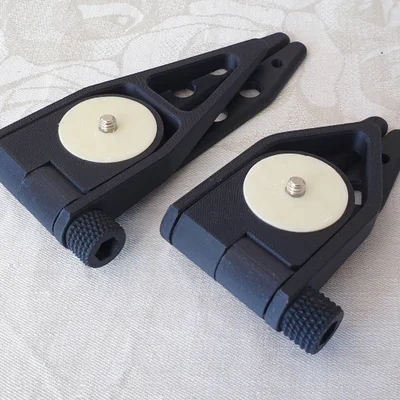

Compact Tripod XS - Chân máy ảnh siêu nhỏ gọn

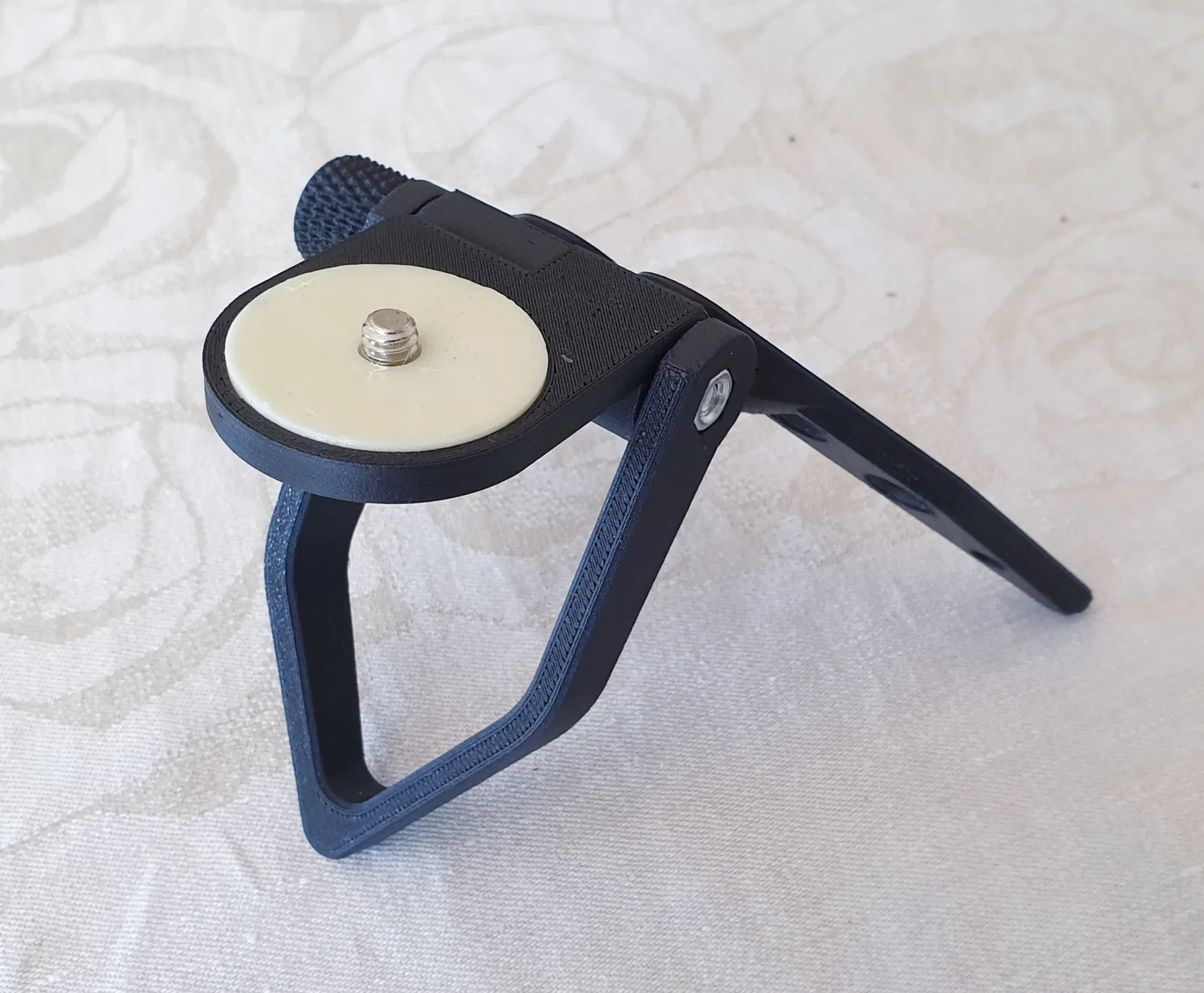

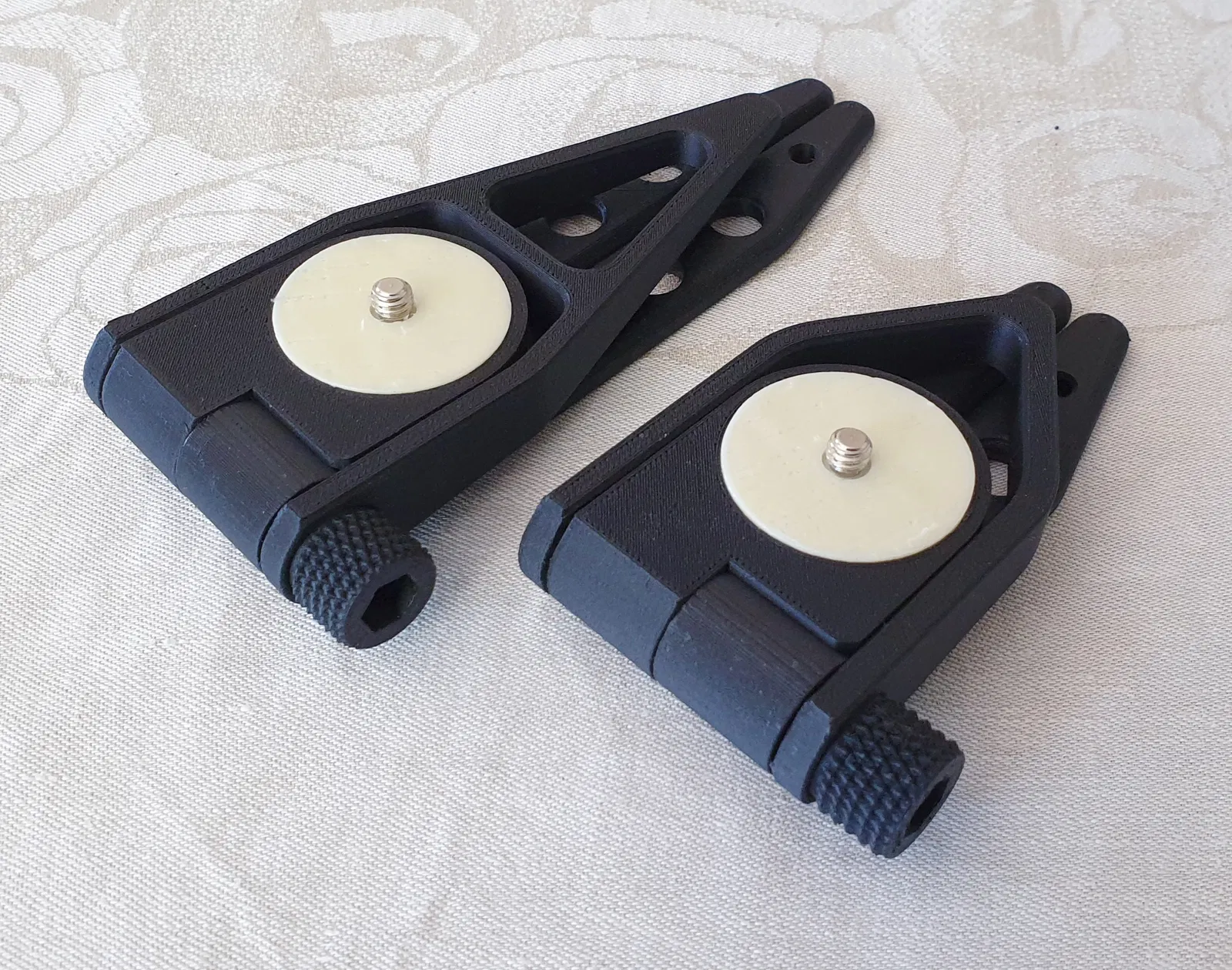

Đây là phiên bản XS của chiếc tripod mà mình đã thiết kế lại, lấy cảm hứng từ tripod của Kernel770. Nó được thiết kế chủ yếu cho những anh em dùng máy in 3D cỡ nhỏ (khoảng 3.5in³) với phần chân ngắn hơn. Mọi khía cạnh khác đều giống hệt phiên bản tripod lớn hơn của mình.

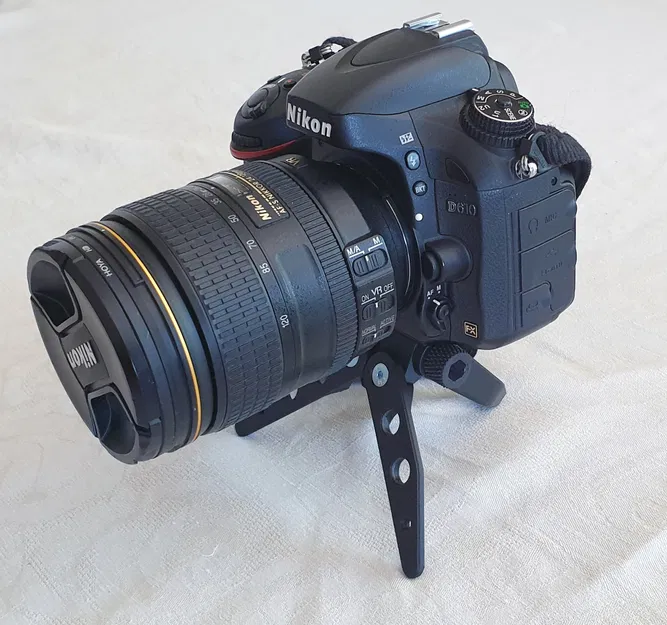

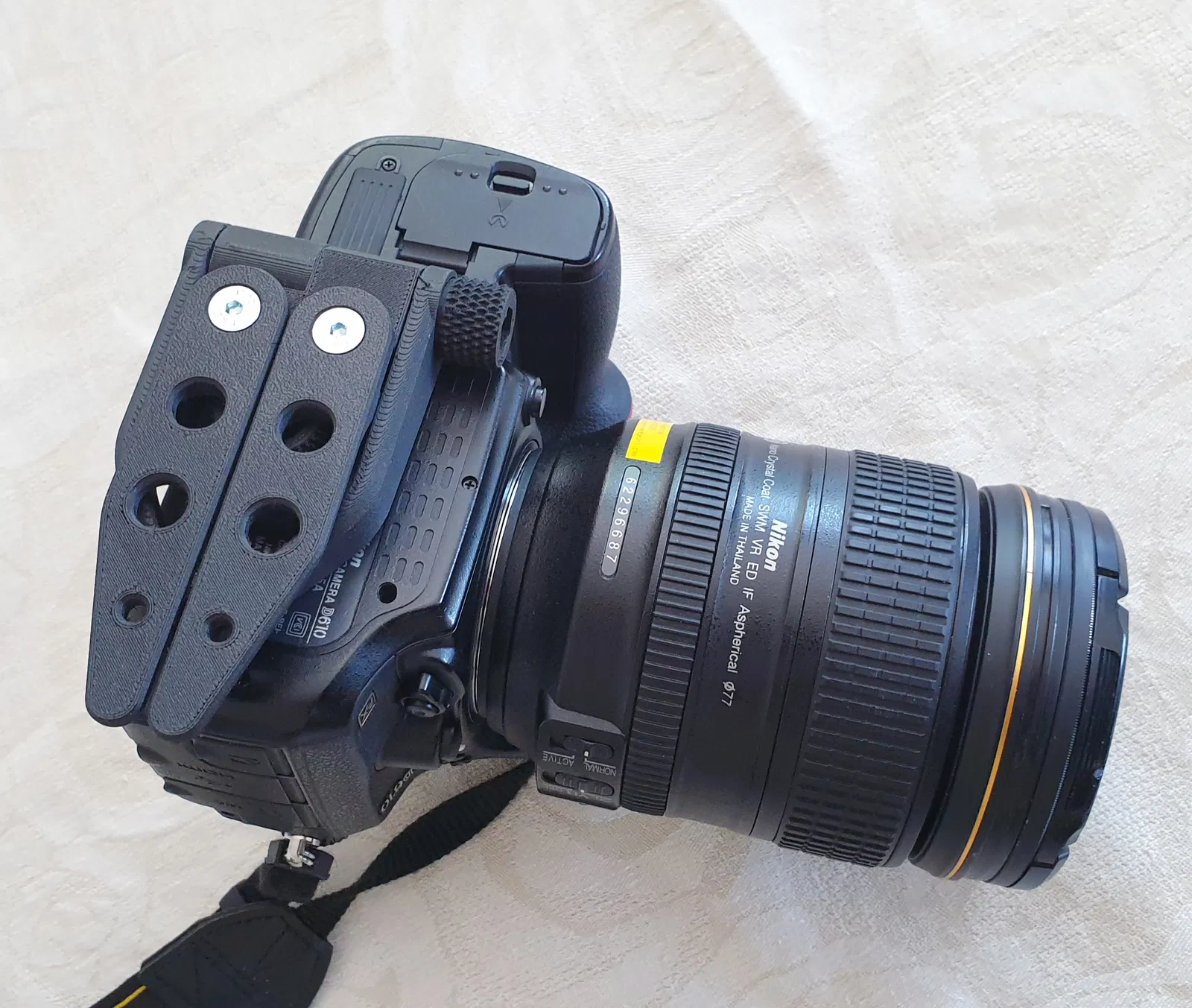

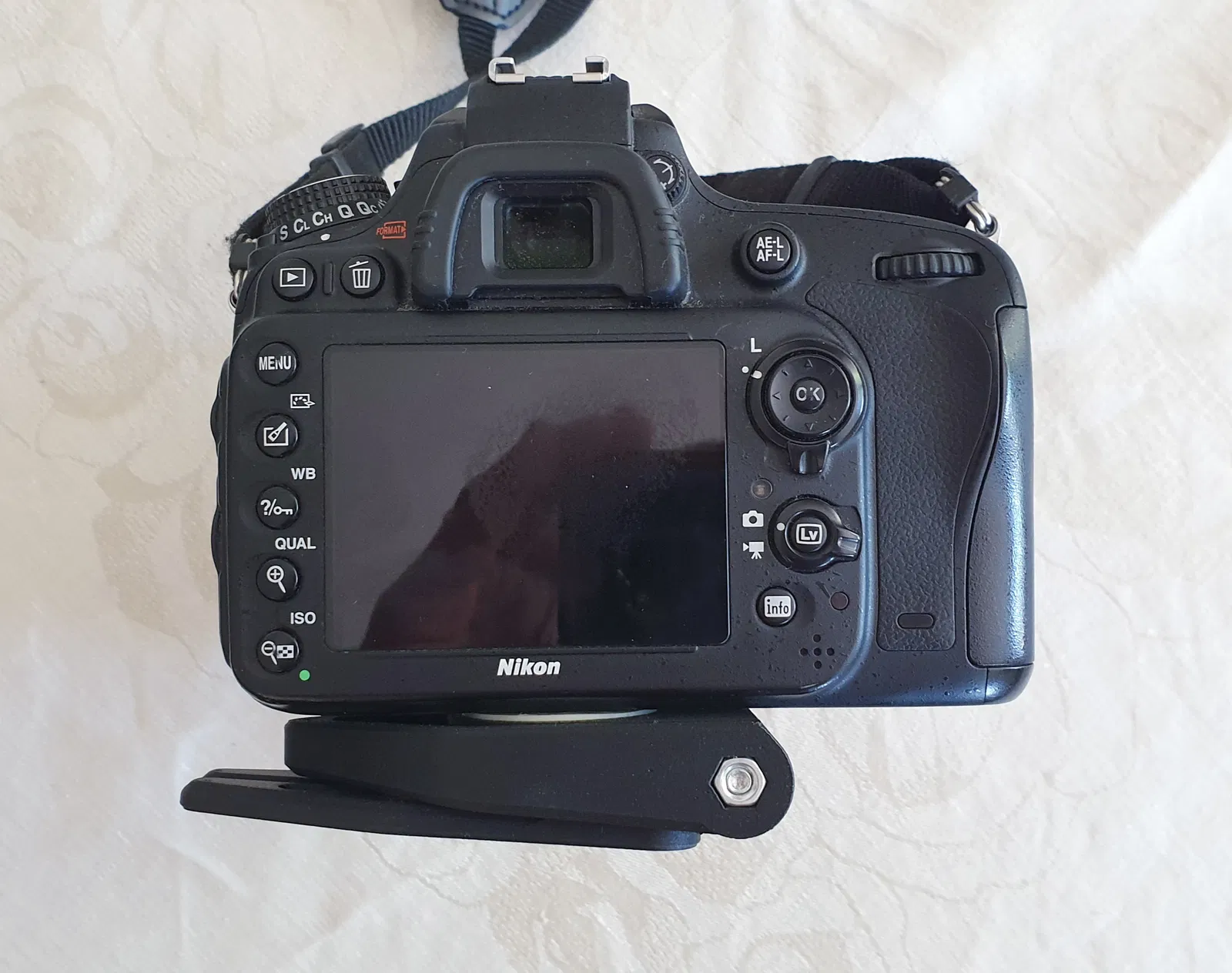

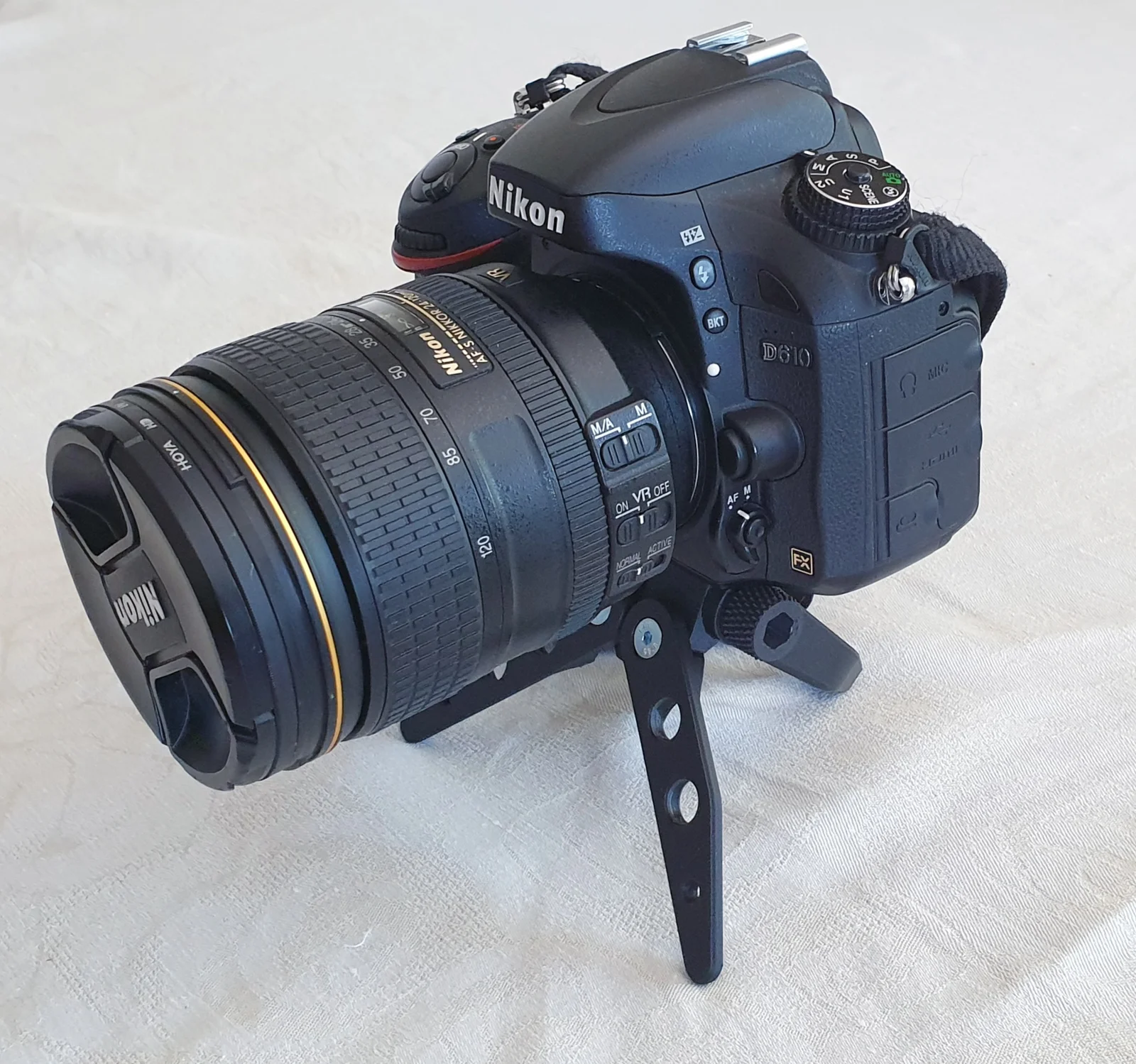

Nó có thể chịu được DSLR nặng kèm ống kính khủng và nhỏ gọn đến mức bạn có thể để nguyên trên máy ảnh.

Phần camPad được in bằng TPU dẻo và các chi tiết còn lại in bằng ecoPLA.

Ốc vít 1/4 được cố định bằng một đoạn sợi nhựa nhỏ dán bằng keo CA (keo 502).

Nên dùng support khi in camMount.

Nếu dùng cho các thiết bị nặng, mình khuyên nên dùng thêm long đền răng cưa (external-tooth), còn bình thường thì không cần đâu nhé.

Như mọi khi, nếu thấy hữu ích, một khoản quyên góp nhỏ sẽ giúp mình rất nhiều để có thêm động lực.

Phần cứng cần chuẩn bị:

• 1 con ốc lục giác M5x50
• 1 đai ốc M5
• 2 con ốc đầu bằng M5x10
• 2 đai ốc khóa M5 (Nyloc nuts)
• 1 ốc 1/4 10mm (http://www.amzn.de/dp/B00OOLKD3K)
• 2 long đền răng cưa M5 (loại răng ngoài)

Hướng dẫn in

Xem file 3mf đính kèm. Mình đã in thành công với nhựa PLA và PETG. Riêng phần pad thì nên in bằng vật liệu dẻo như TPU.
