Khung gắn HDD Remake cho HP PRODESK/ELITEDESK SSF G2

Tác giả magicGnome96_247341

Lượt tải
396
Lượt thích
69
Lượt coi
6.797

File 3 2 MB

  • HP_SSF_G2_LH_Cage_1775117374.stlSTL · 387,3 KB
  • HP_SSF_G2_RH_Cage_1775117383.stlSTL · 321,7 KB
  • pc_case_v23_1775117392.stepSTEP · 1,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

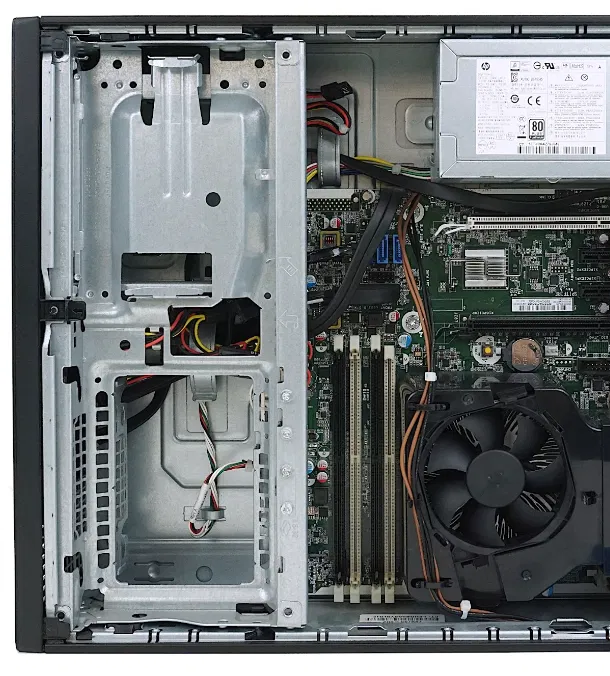

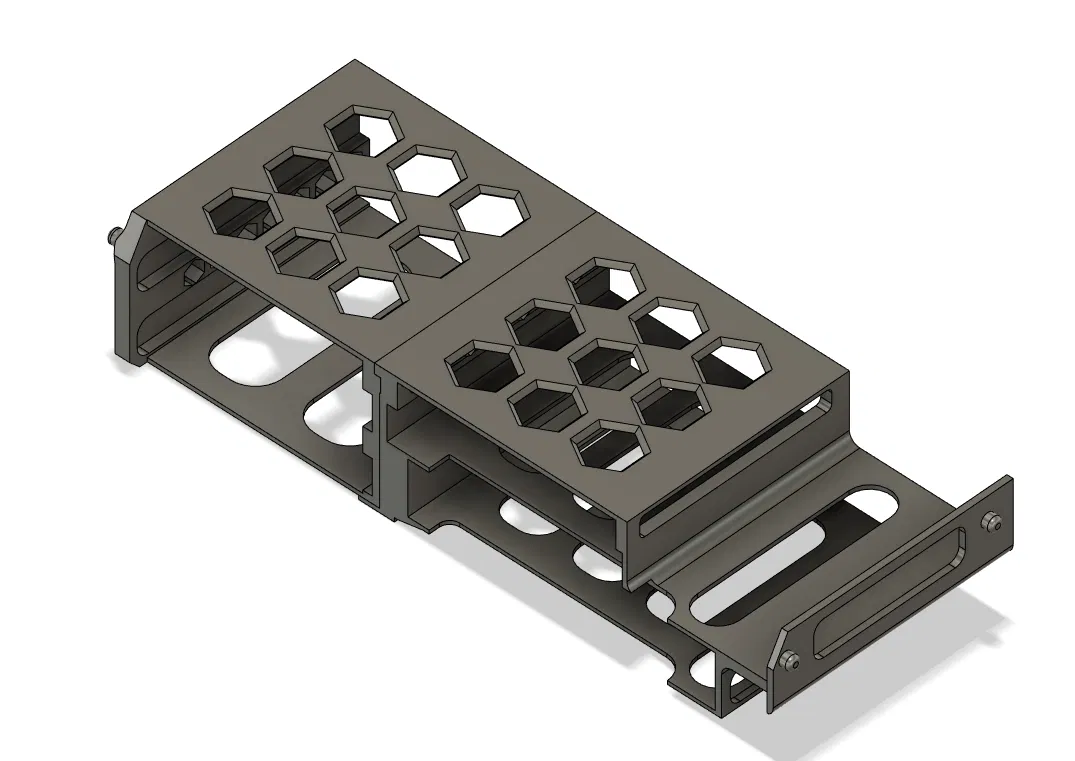

Đây là bản thiết kế lại phần khung bên trong cho máy HP Elite/Pro Desk SSF G2 giúp bạn tăng không gian gắn ổ cứng HDD mà không cần dùng đến ổ cứng gắn ngoài. Bạn sẽ cần tháo bỏ các lẫy nhựa của khay ổ cứng cũ, việc này thực hiện rất dễ dàng bằng một chiếc tua vít dẹt nhỏ.

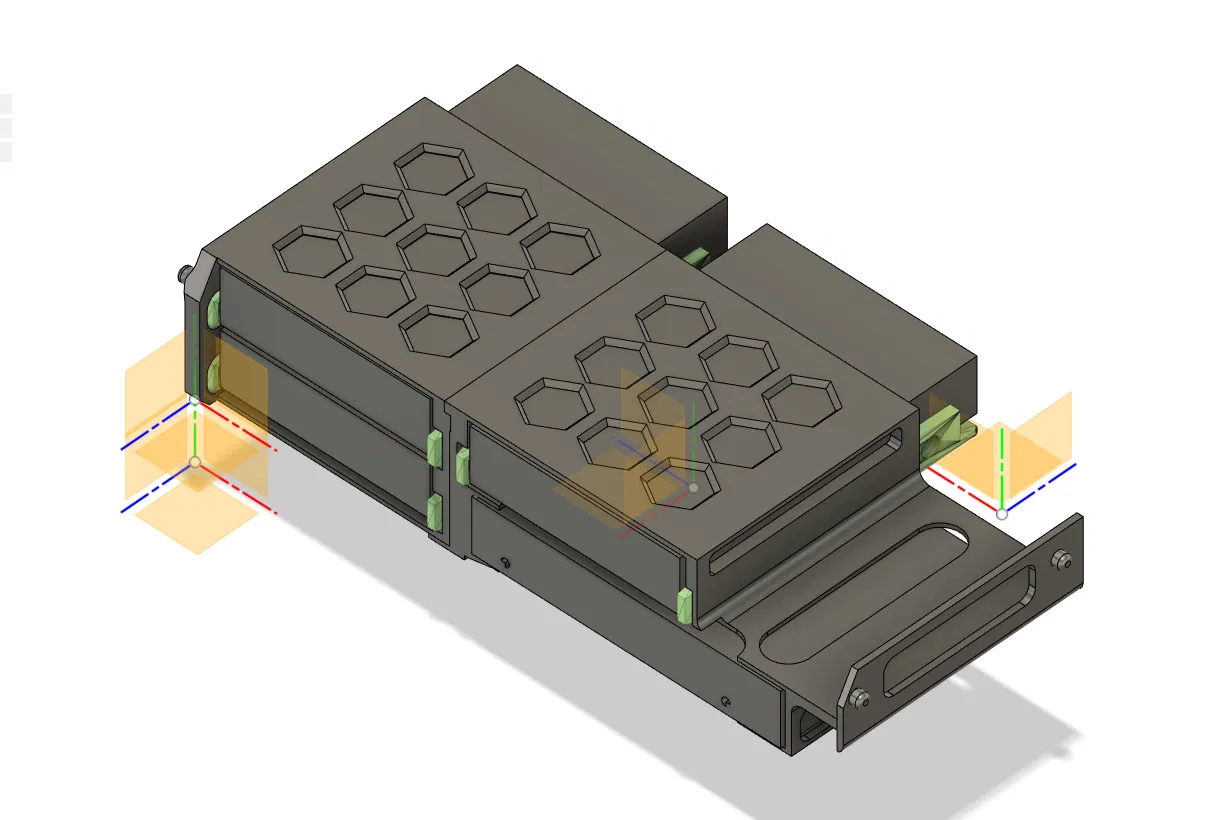

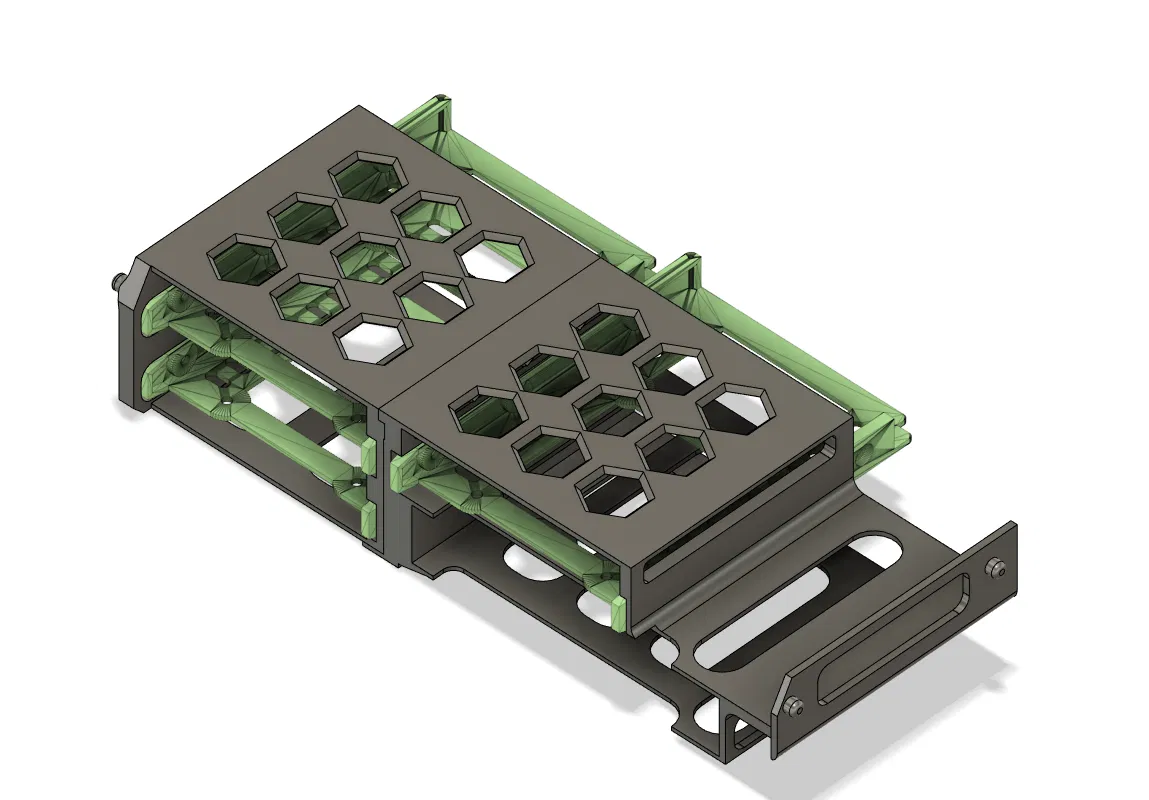

Hiện tại, khung này có đủ chỗ cho 4 ổ cứng loại 3.5" hoặc 2.5". Trong đó, 3 ổ sẽ nằm gọn trong các khay (sled), còn ổ thứ 4 được đặt xoay ngang để đảm bảo khoảng trống cho đầu cắm nguồn.

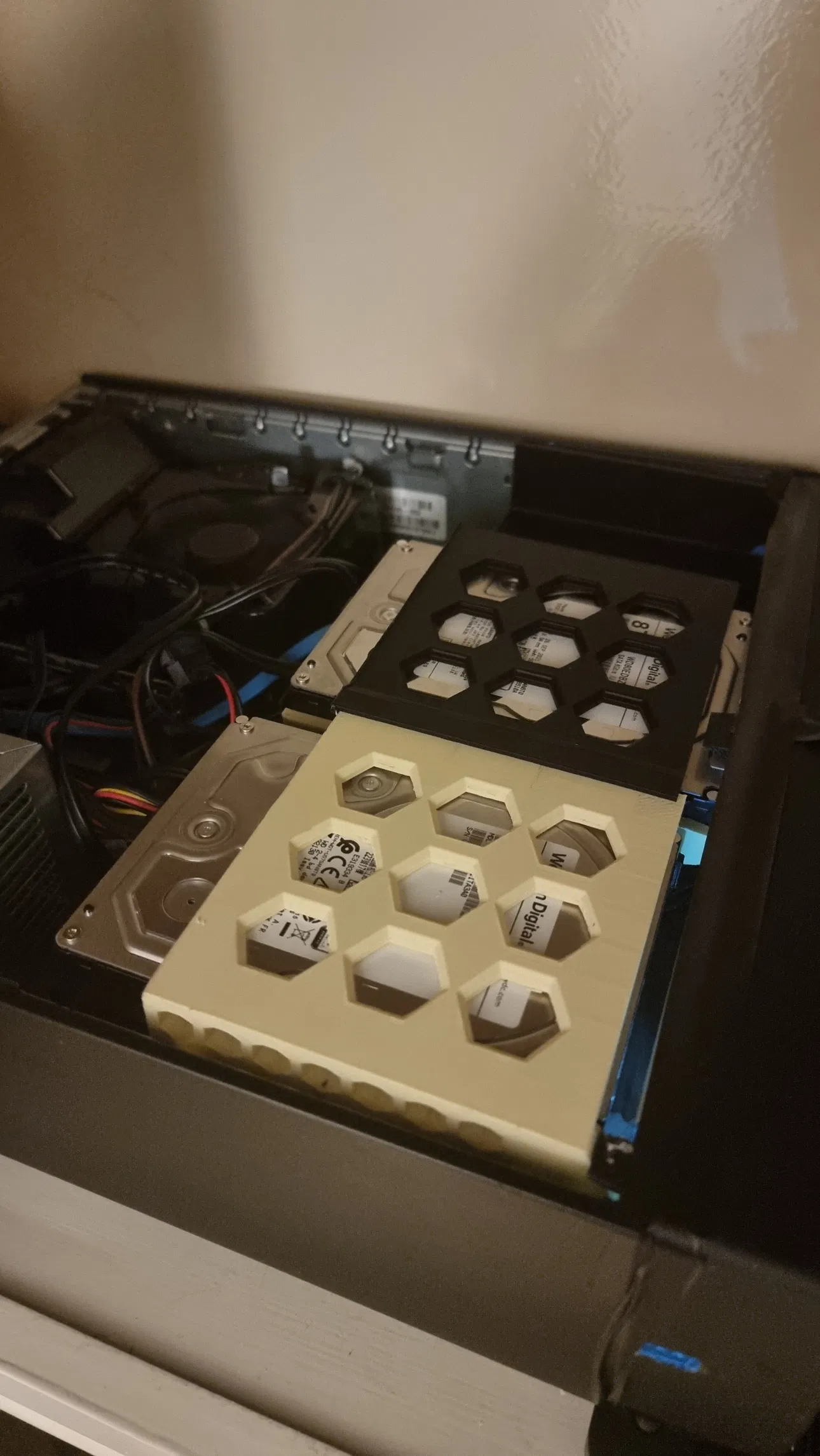

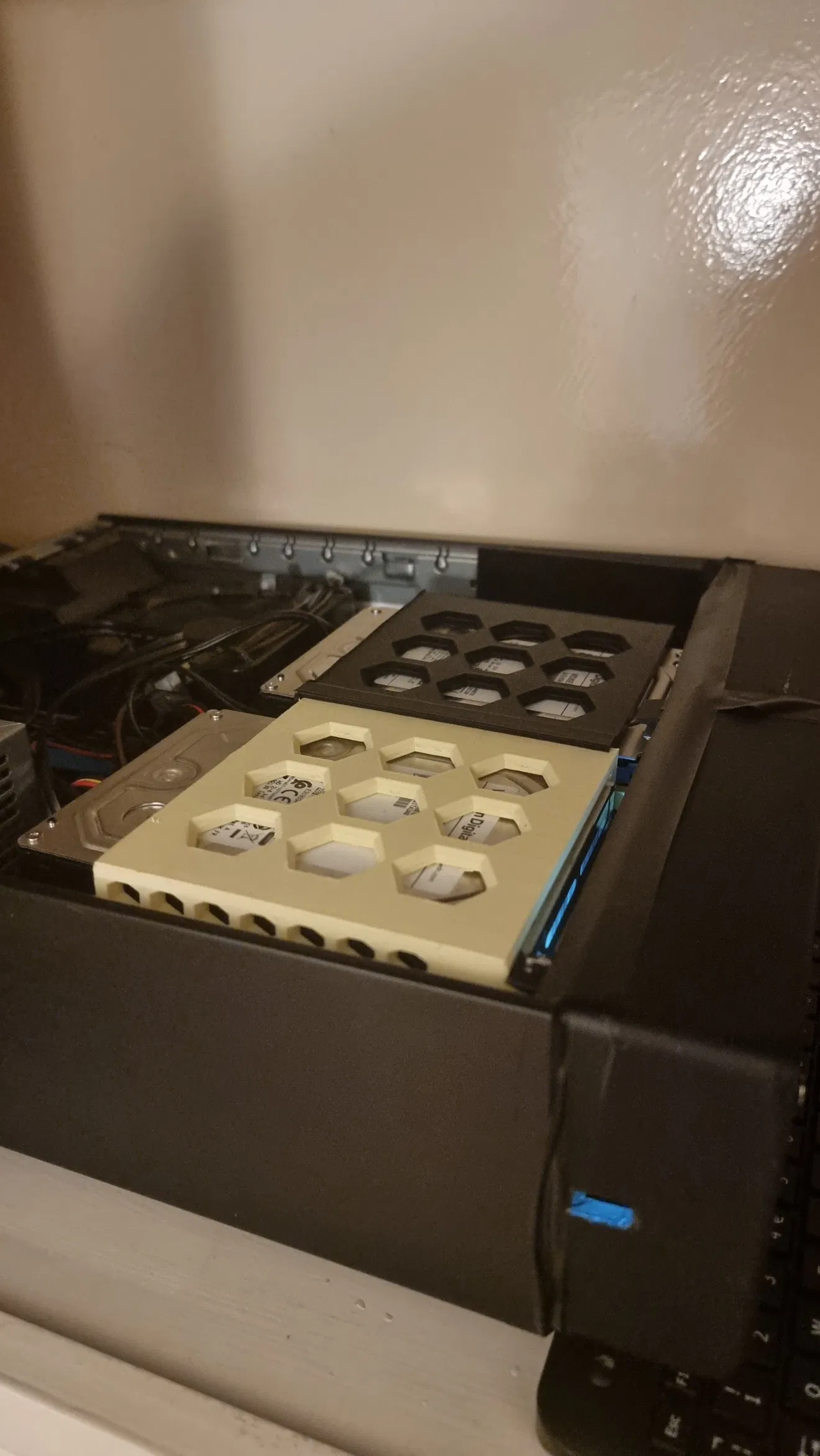

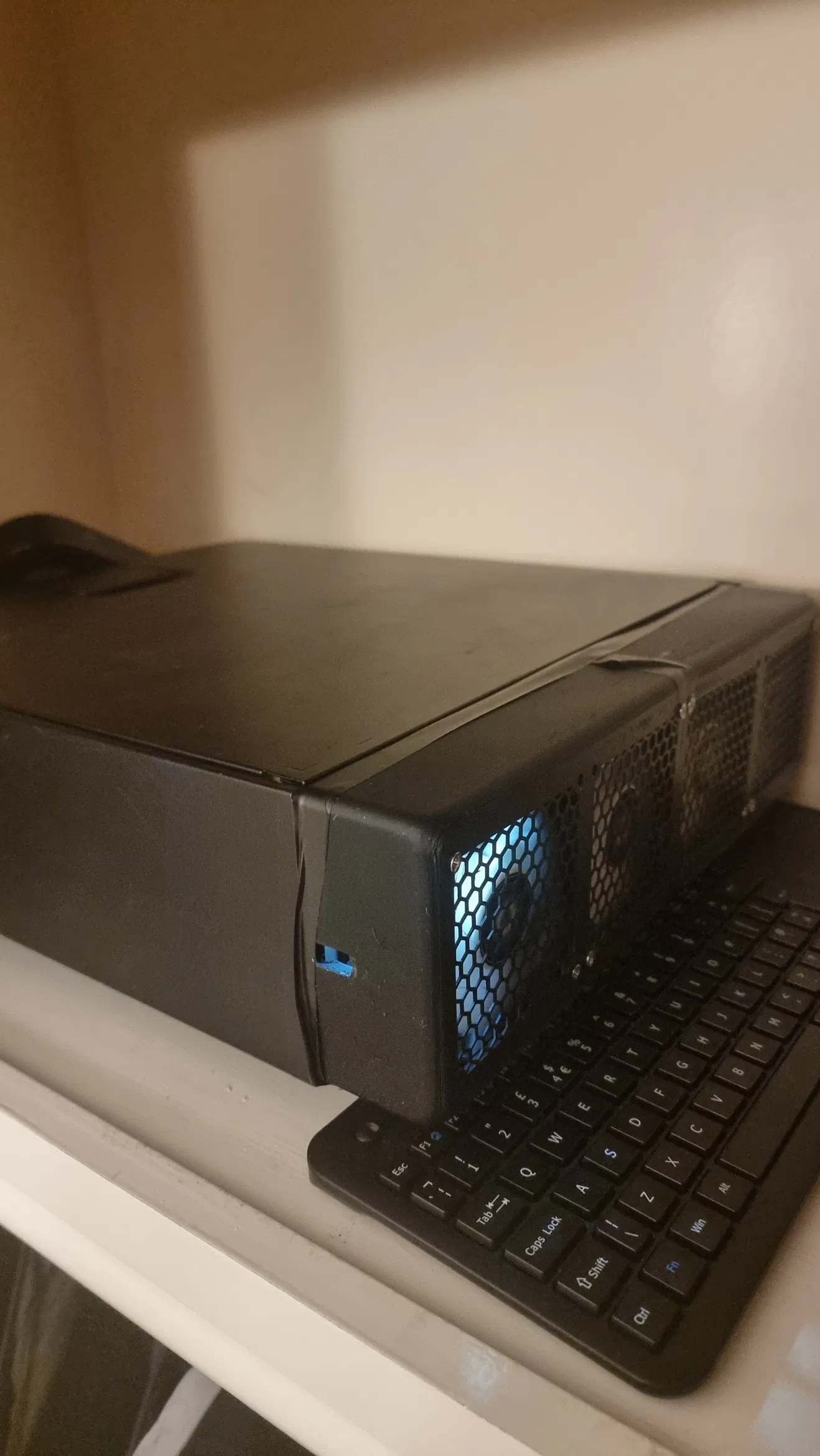

Tôi đã in thử nghiệm bằng nhựa PLA thừa và dùng ổn định suốt hơn 3 tháng qua vì các ổ HDD không bị quá nóng nhờ luồng gió làm mát từ phía trước.

Thiết kế này tương thích với các khay ổ cứng (HDD Sled) tại đây:
