Mô hình 3D Raspberry Pi 3 chính xác cho thiết kế dự án điện tử

Mô hình kỹ thuật Raspberry Pi 3 chuẩn xác cho dự án 3D

Đây là tệp tin mô hình 3D (STL) được thiết kế mô phỏng chi tiết bo mạch Raspberry Pi 3. Với độ chính xác cao về kích thước và vị trí các cổng kết nối, đây là một tài nguyên cực kỳ hữu ích cho những ai đang làm việc trong lĩnh vực điện tử, thiết kế vỏ hộp hoặc tạo dựng các hệ thống nhúng cần sự vừa vặn hoàn hảo. Thay vì phải cầm trực tiếp bo mạch thật để đo đạc thủ công, bạn có thể sử dụng mô hình này để dựng khung, thiết kế giá đỡ hoặc lên kế hoạch lắp đặt linh kiện một cách khoa học và chuyên nghiệp ngay trên phần mềm CAD.

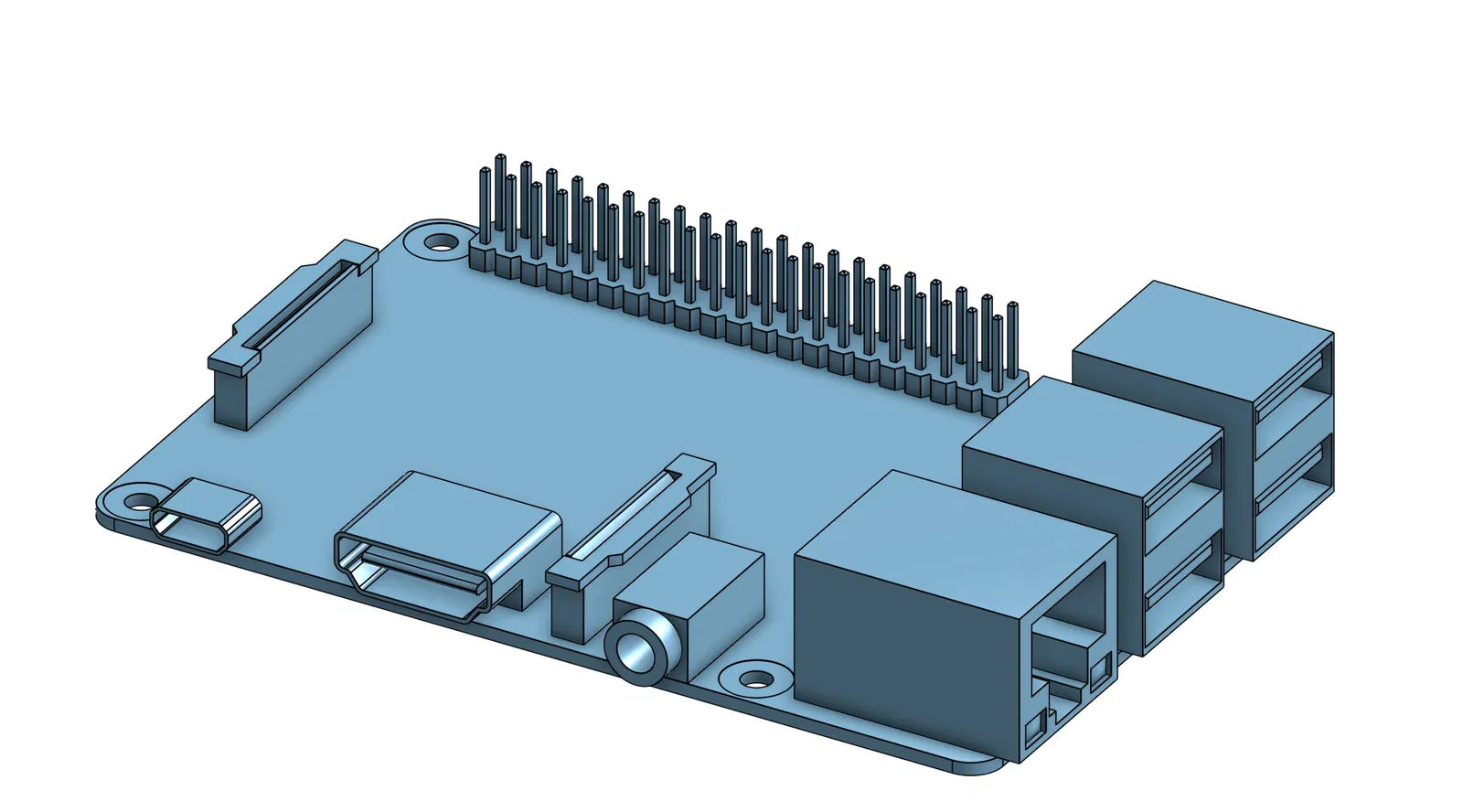

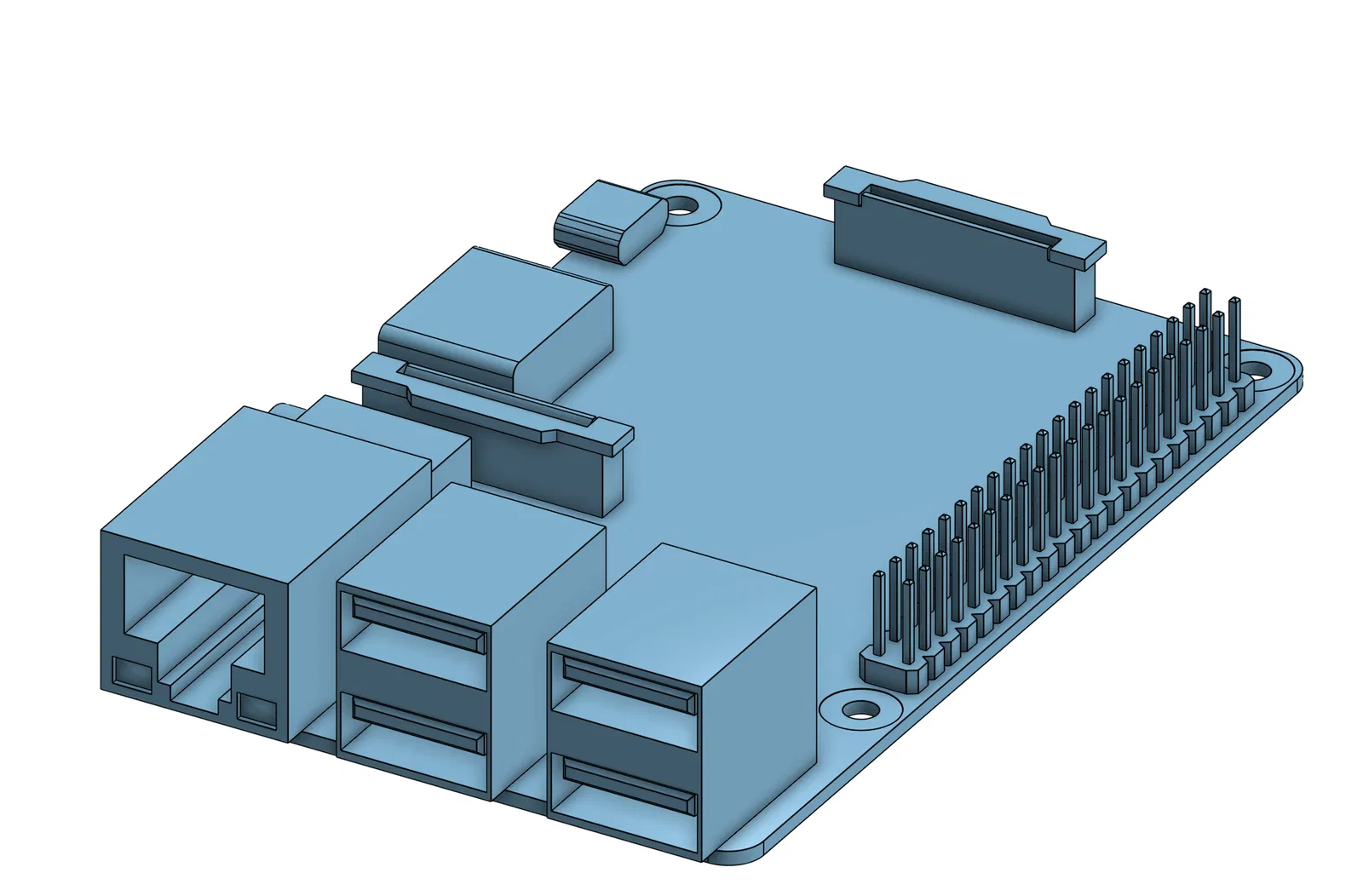

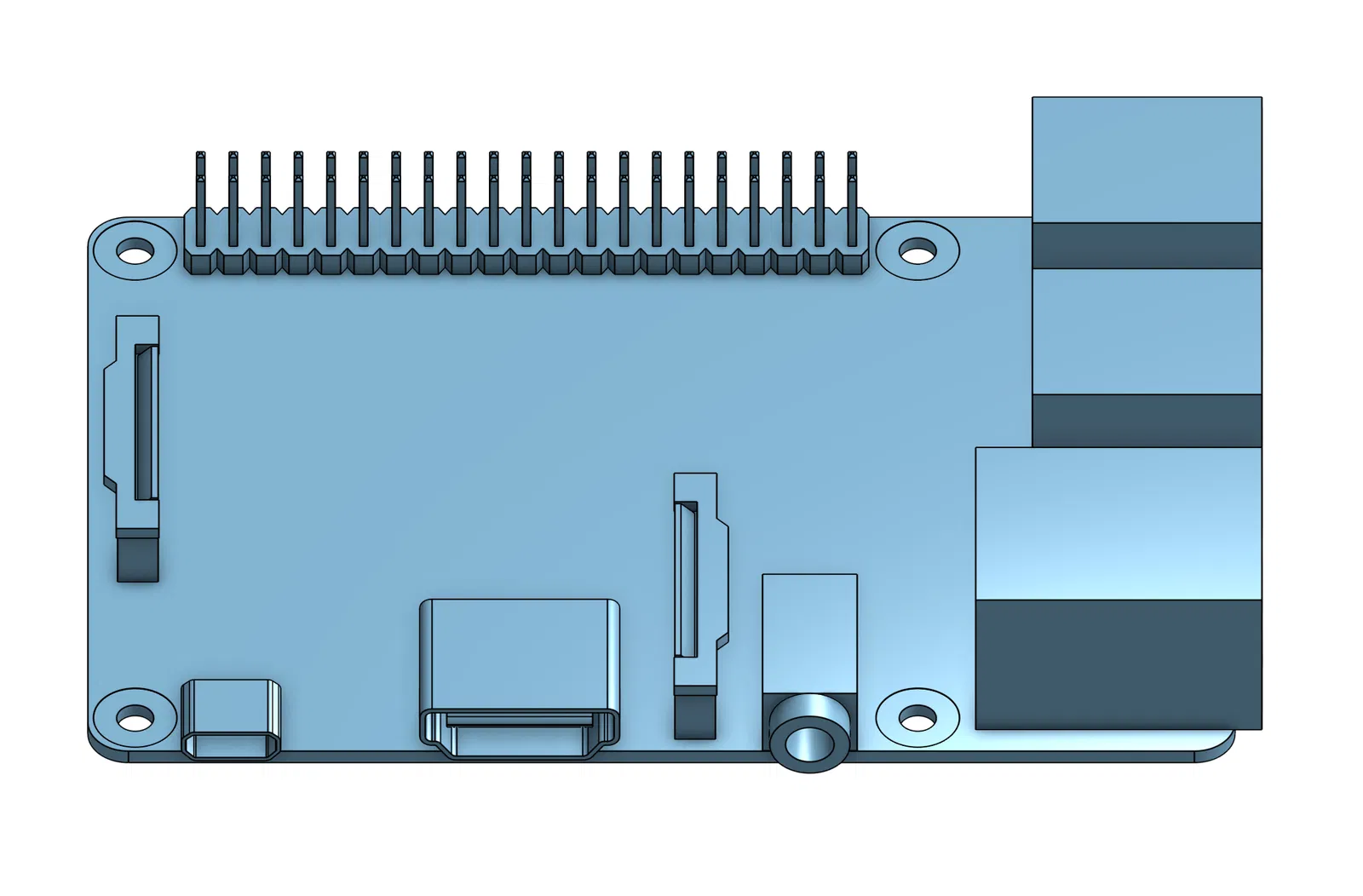

Mô hình này tái hiện đầy đủ các chi tiết quan trọng như dãy chân cắm GPIO, cổng LAN, các cổng USB, giắc cắm nguồn, cổng HDMI và giắc âm thanh 3.5mm. Mọi chi tiết đều được tối ưu hóa để đảm bảo quá trình in 3D diễn ra suôn sẻ, dù bạn muốn in để làm mô hình mẫu trưng bày, kiểm tra kích thước lắp ráp hay dùng làm đế căn chỉnh thiết kế. Đây là giải pháp tiết kiệm thời gian và giảm thiểu sai sót đáng kể cho những người làm kỹ thuật và các bạn đam mê lập trình nhúng.

Những lưu ý quan trọng khi sử dụng và in mô hình này:

• Độ chính xác: Mô hình được mô phỏng theo chuẩn thực tế của Raspberry Pi 3, hãy kiểm tra tỷ lệ trước khi in để đảm bảo khớp hoàn toàn với thiết bị thật.
• Vật liệu khuyên dùng: Bạn nên dùng nhựa PLA hoặc PETG. Nếu in để làm vỏ bọc bảo vệ hoặc lắp đặt lâu dài, PETG sẽ cho độ bền tốt hơn dưới tác động của nhiệt độ từ bo mạch.
• Thiết lập khi in: Để các chi tiết chân cắm và cổng kết nối được sắc nét, bạn nên chọn layer height từ 0.12mm đến 0.16mm. Tốc độ in vừa phải sẽ giúp các cạnh được bo góc mịn màng hơn.
• Hỗ trợ (Support): Vì mô hình có nhiều chi tiết nổi và cổng kết nối, bạn chắc chắn sẽ cần sử dụng support. Hãy cài đặt support dạng "Tree" hoặc "Normal" tùy theo khả năng máy in của bạn để dễ dàng tháo gỡ sau khi in xong mà không làm hỏng bề mặt.
• Ứng dụng thực tế: Phù hợp nhất để làm mẫu thiết kế vỏ hộp (case), giá treo tường, hoặc tích hợp vào các project mô hình 3D lớn hơn cần có Raspberry Pi làm trung tâm điều khiển.
• Kiểm tra file: Luôn luôn kiểm tra lại file sau khi cắt (slice) trên phần mềm slicer để chắc chắn không có phần nào bị rỗng hoặc mất chi tiết nhỏ trước khi bắt đầu in thực tế.

Việc sử dụng mô hình 3D này sẽ giúp bạn dễ dàng hiện thực hóa các ý tưởng thiết kế vỏ case độc đáo, cá tính theo sở thích riêng. Nếu bạn đang muốn xây dựng một hệ thống thông minh, hãy bắt đầu bằng việc in thử mô hình này để đảm bảo mọi không gian lắp đặt đều được tính toán chính xác tuyệt đối.
