Mô hình tên lửa SLS Block 1 (Tỷ lệ 1:200)

Ủng hộ mình

Hãy ủng hộ các dự án của mình bằng cách đăng ký Printable club để được truy cập vào mẫu thiết kế mới nhất, chiếc tàu đổ bộ đầu tiên của mình, Starship V2.

Bạn cũng có thể truy cập phiên bản đa vật liệu của tại đây.

Cập nhật

• 17/02/2024
• Thiết kế lại phần chân đế với hai phiên bản: AMS/MMU và loại ghép nhiều mảnh.

Mô tả

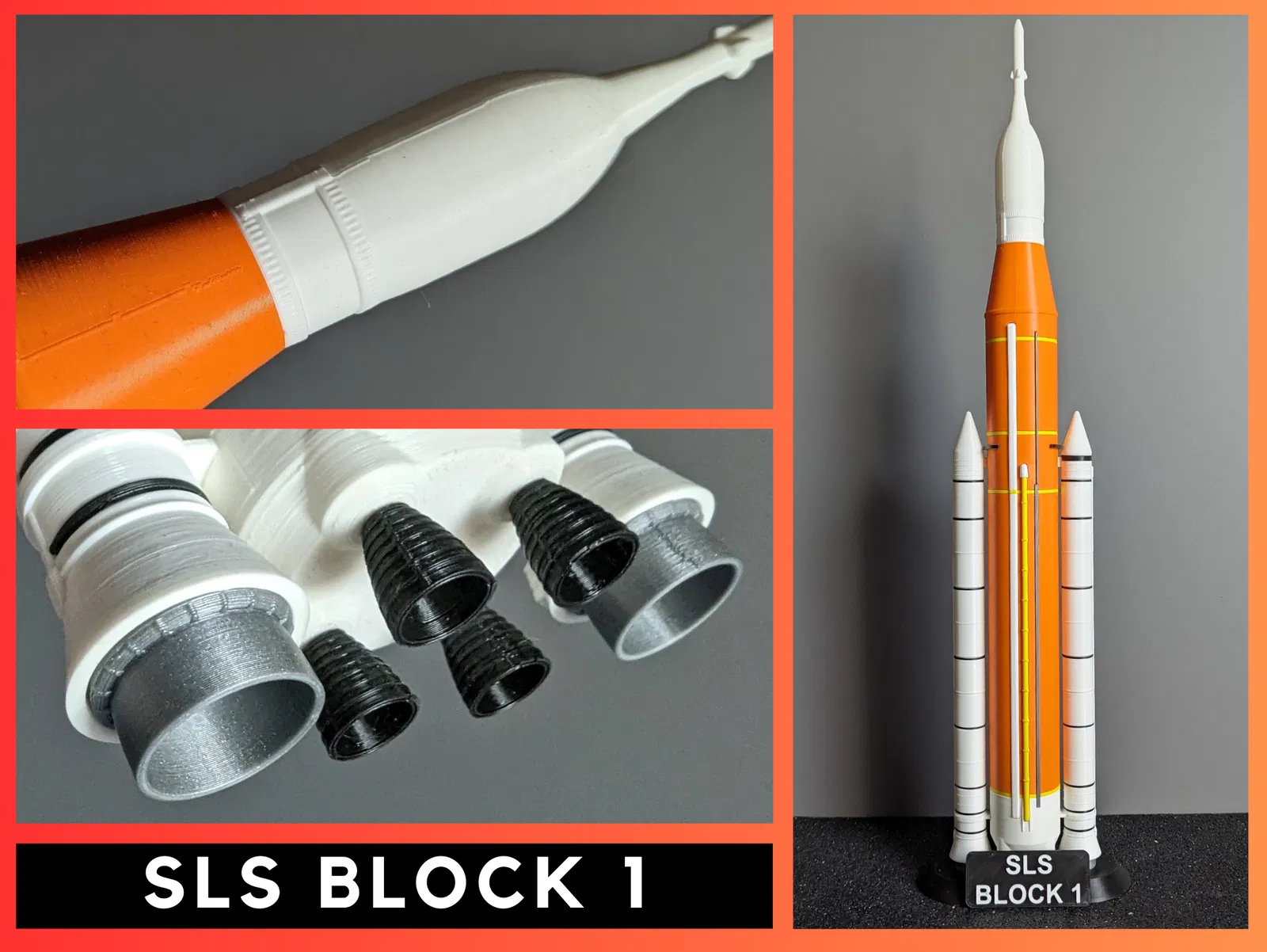

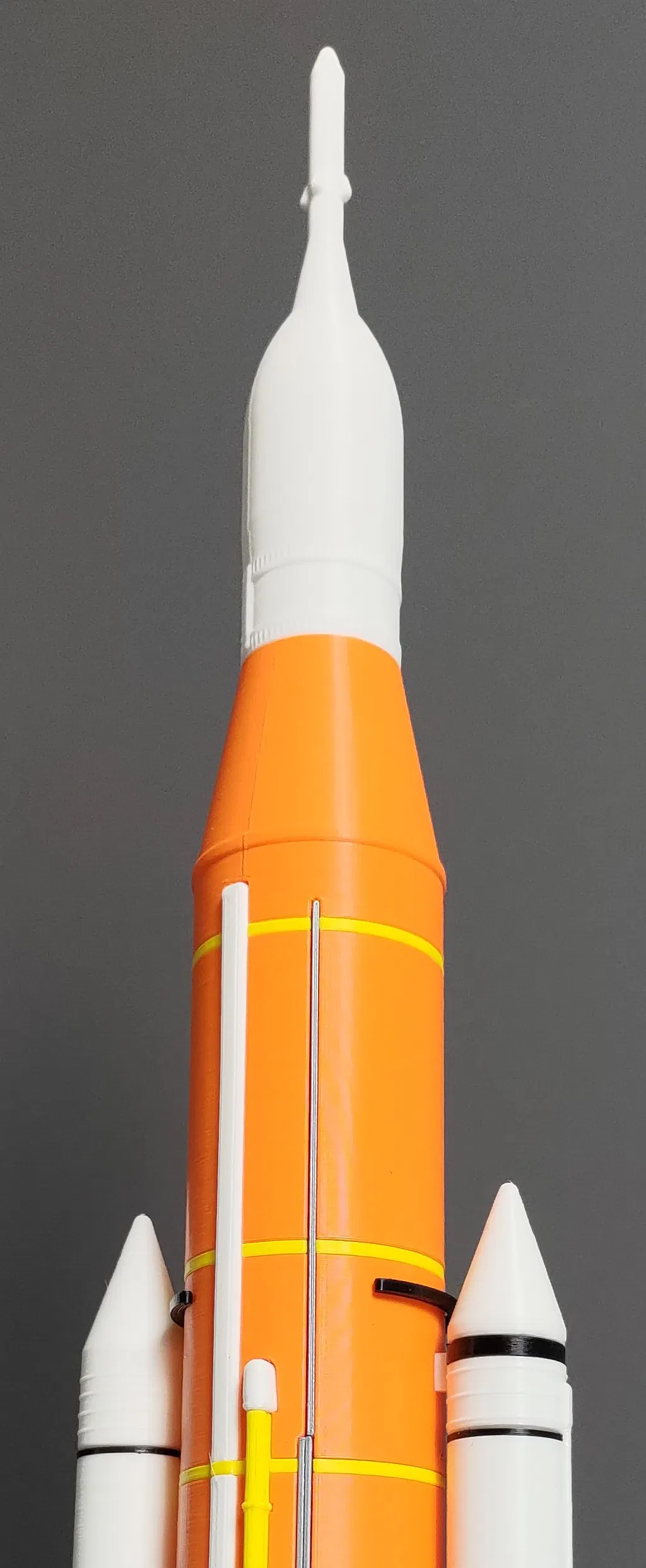

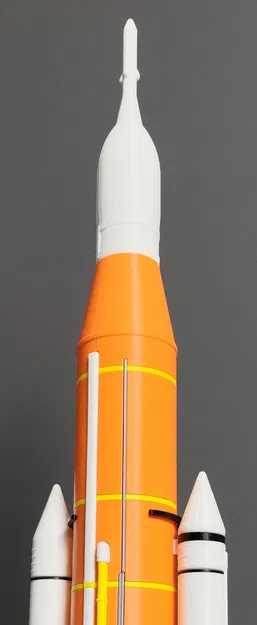

Mô hình "Space Launch System" là bản tái tạo cực kỳ chi tiết ở tỷ lệ 1:200 của tên lửa đang được NASA phát triển cho các nhiệm vụ Artemis lên Mặt Trăng; chuyến bay thử nghiệm đầu tiên và duy nhất đã diễn ra vào tháng 11 năm 2022. Mô hình bao gồm nhiều mảnh được in riêng biệt, rất dễ in và lắp ráp.

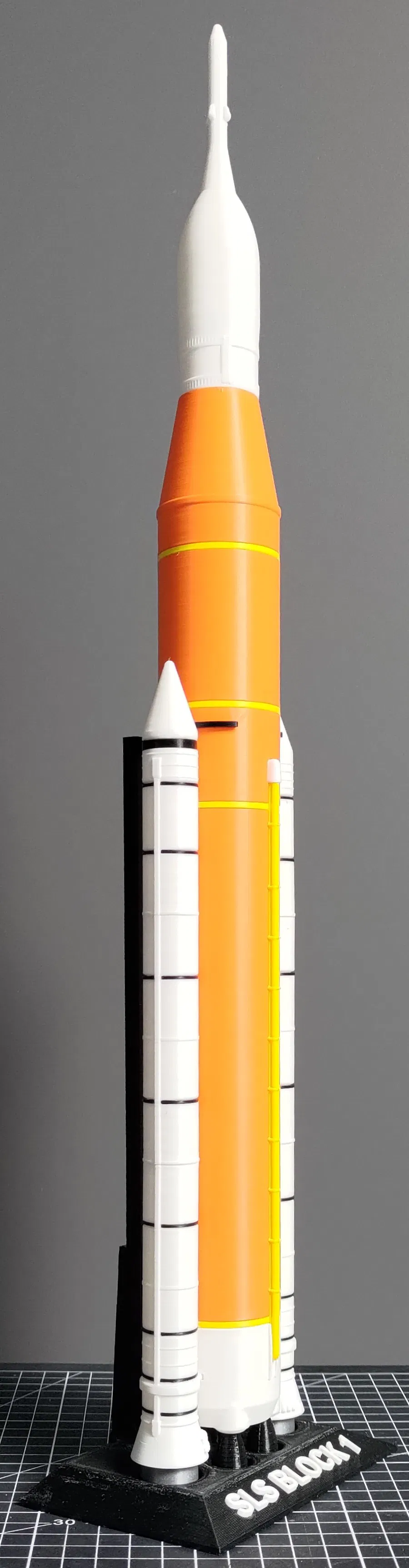

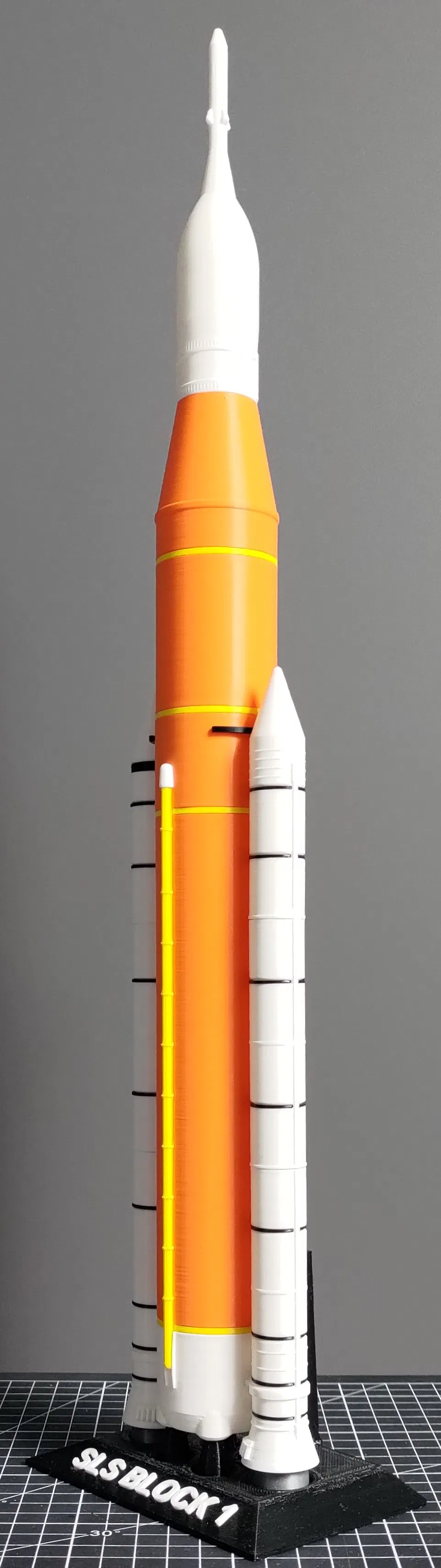

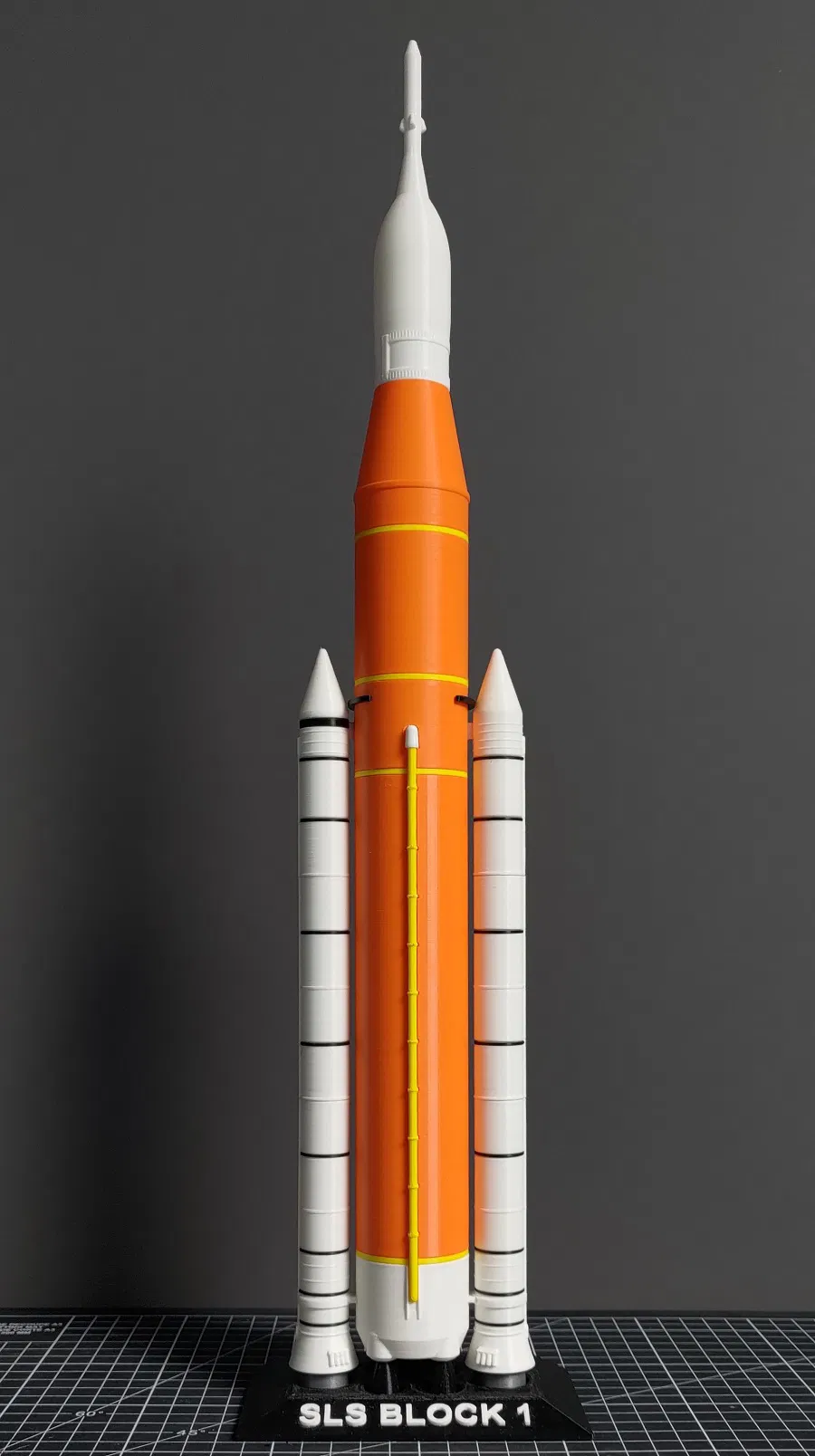

• Kích thước mô hình hoàn thiện cao khoảng 50cm và rộng 10cm.

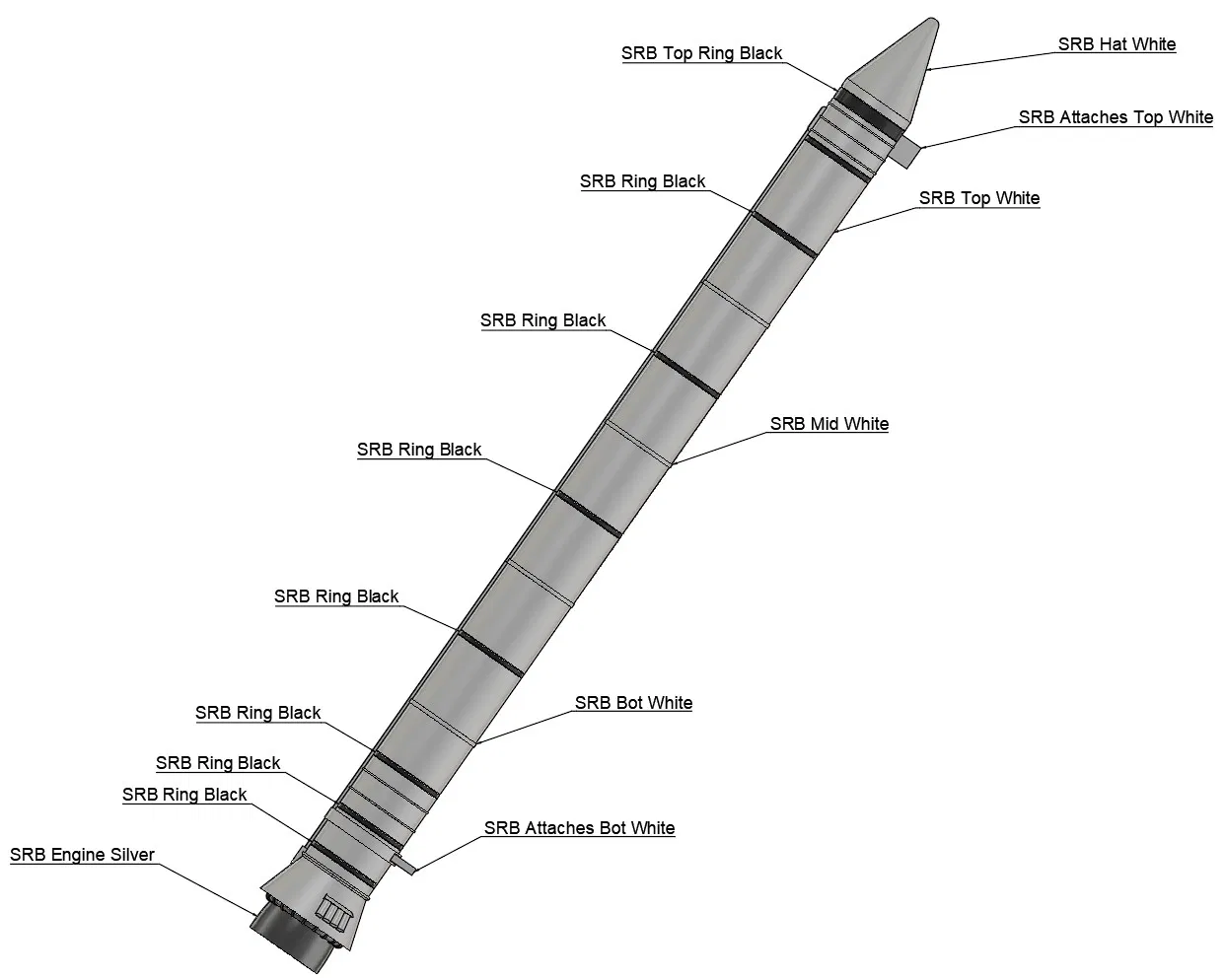

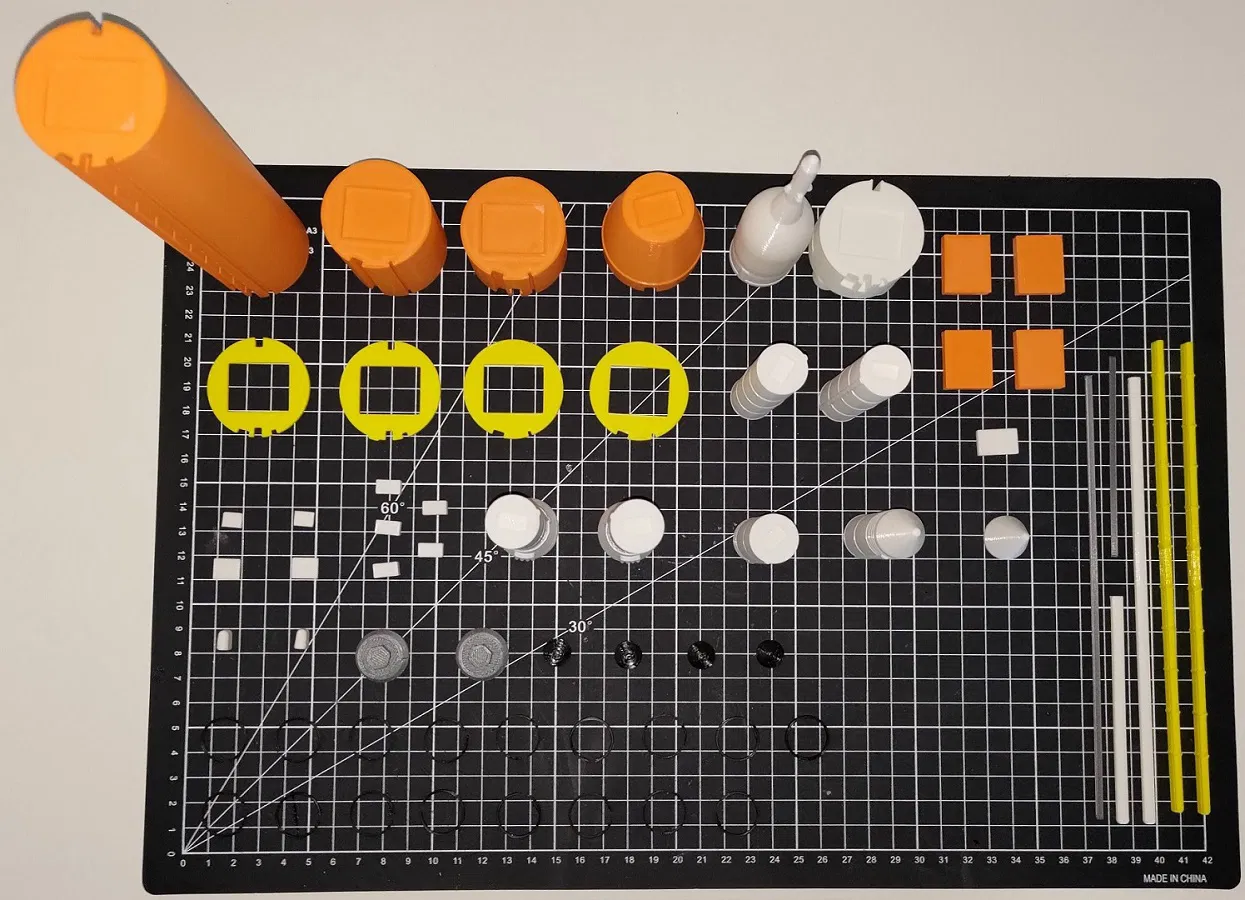

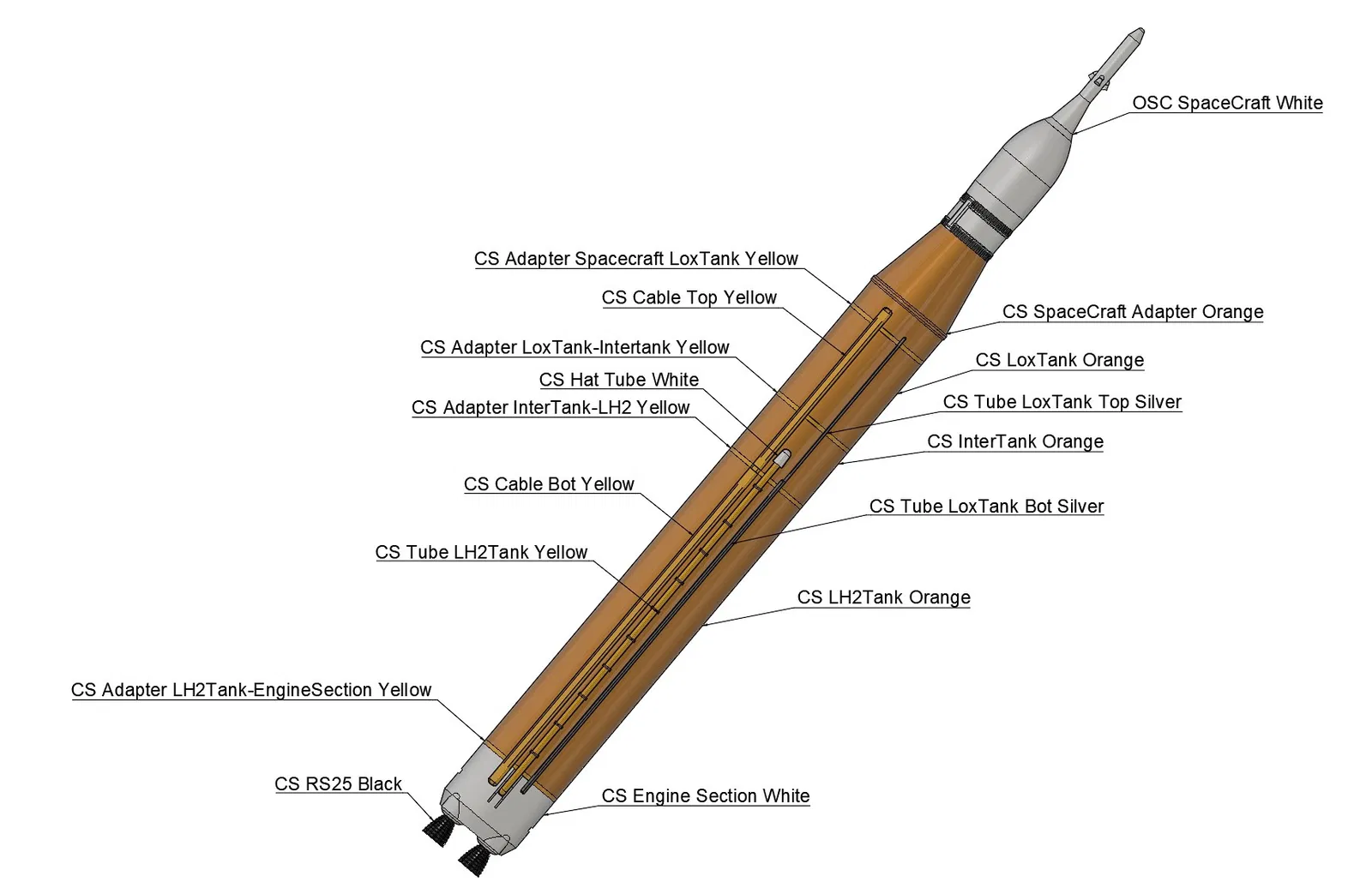

• Có tổng cộng 64 mảnh cần in, bao gồm 13 mảnh cho phần Solid Rocket Booster và 17 mảnh cho phần Core Stage.
• Tổng thời gian in cho toàn bộ mô hình là khoảng 40 giờ.

Mẹo nhỏ

Thiết lập

• Về phần infill, 10% là đủ cho một vật phẩm trang trí, bạn cũng có thể dùng thiết lập infill "Lightning" trong PrusaSlicer.
• Một vài bộ phận sẽ cần phải có support.

In ấn

• Để có kết quả tốt nhất, mình khuyên bạn nên in các mảnh Jonction_Block cuối cùng để có thể điều chỉnh kích thước cho vừa vặn hơn trong quá trình lắp ráp.
• Nếu một số bộ phận bị lỏng hoặc không khớp, bạn có thể thay đổi tỷ lệ +/- 1% trong phần mềm cắt lớp (slicer) để đạt độ vừa khít tốt hơn.
• Các bộ phận đã được định hướng sẵn ở vị trí tối ưu để in.

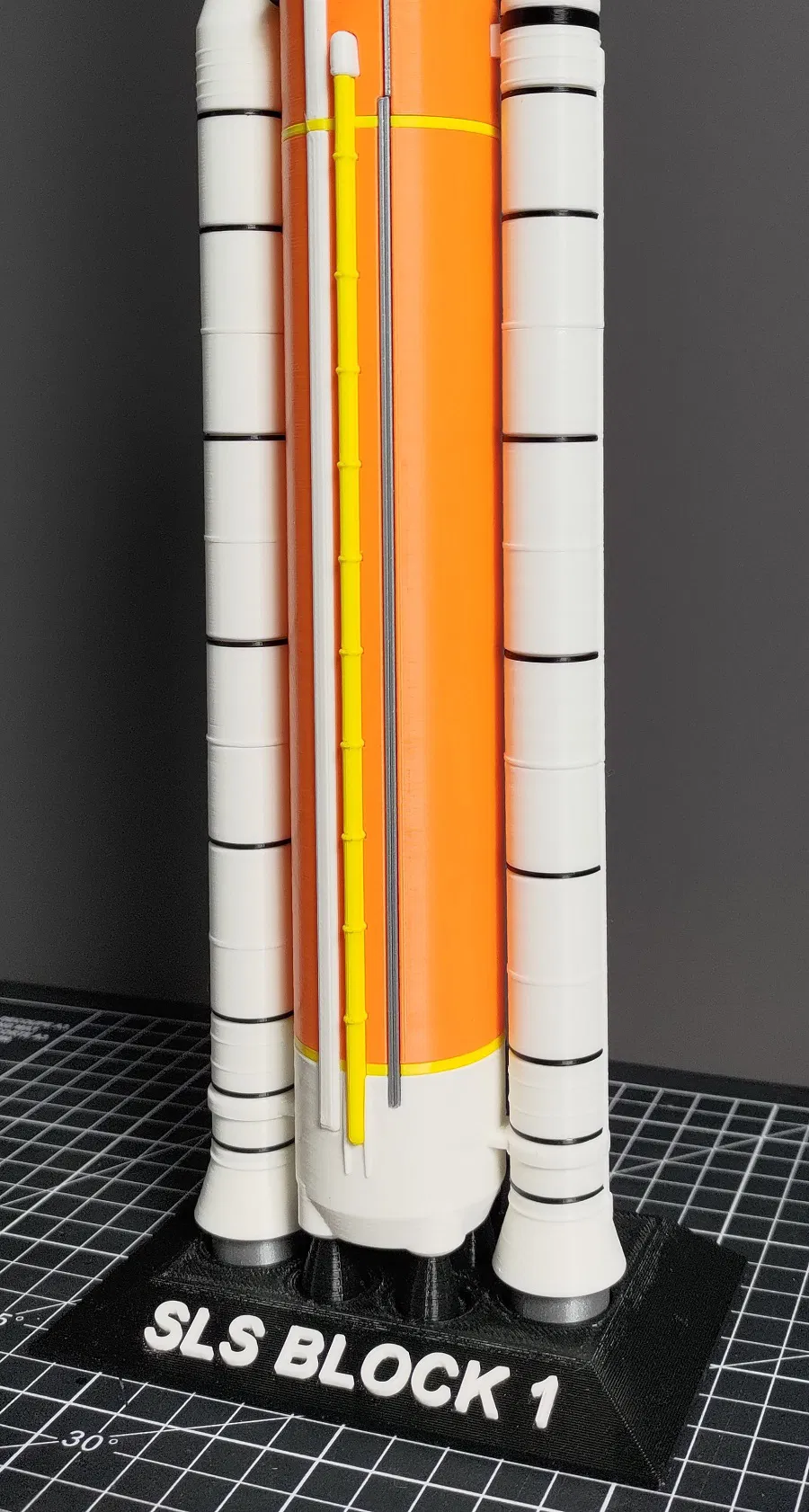

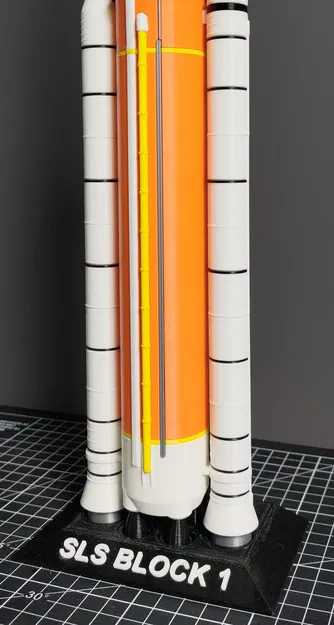

• Đối với phần đế, khuyến khích in với 4 perimeters để tránh lộ phần infill ra bên ngoài.

Sau khi in

• Bạn có thể cần chà nhám các khu vực khớp nối giữa các mảnh để bề mặt được mịn màng hơn.
