Bản lề cho cửa tủ điện EDF

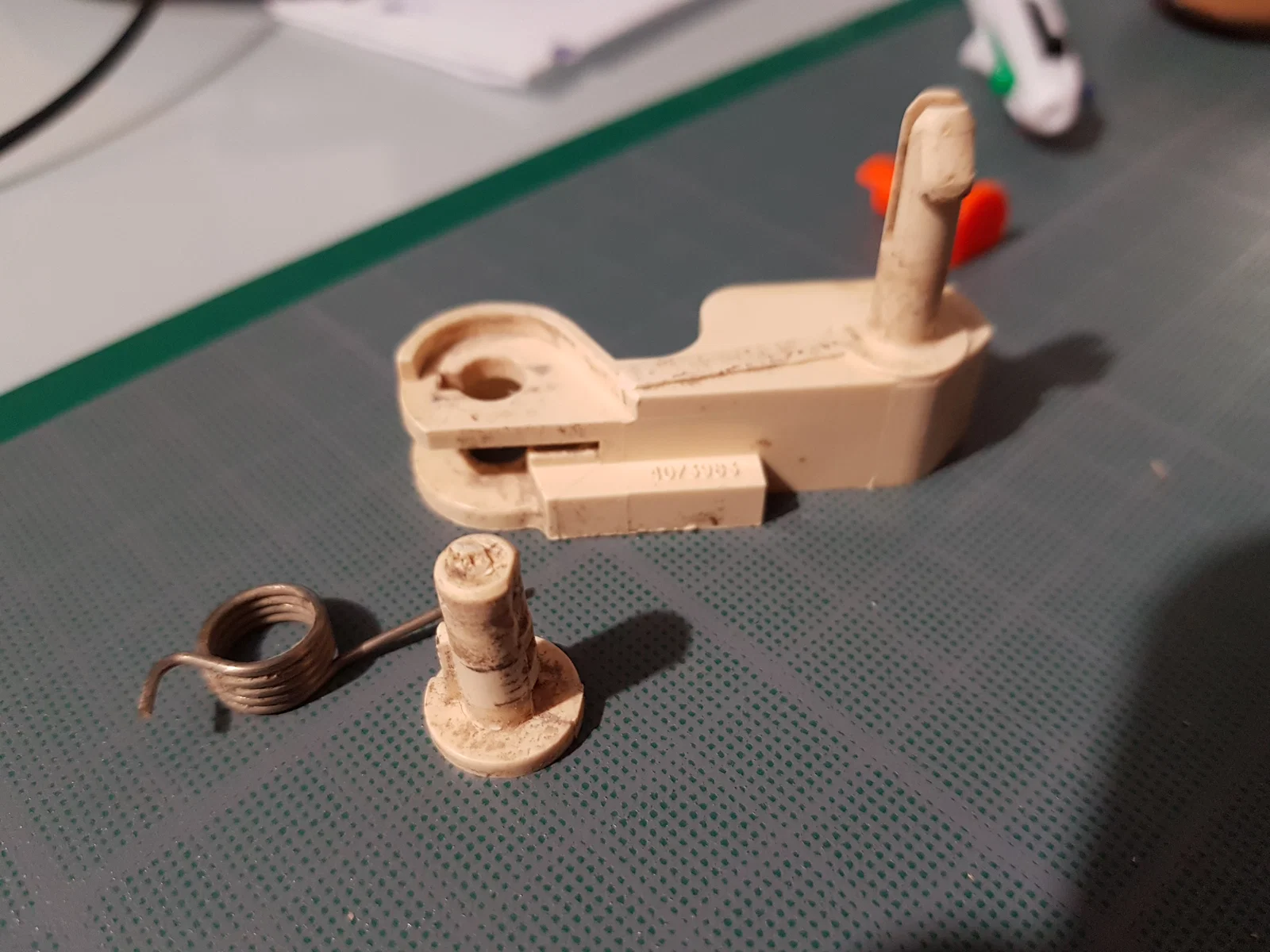

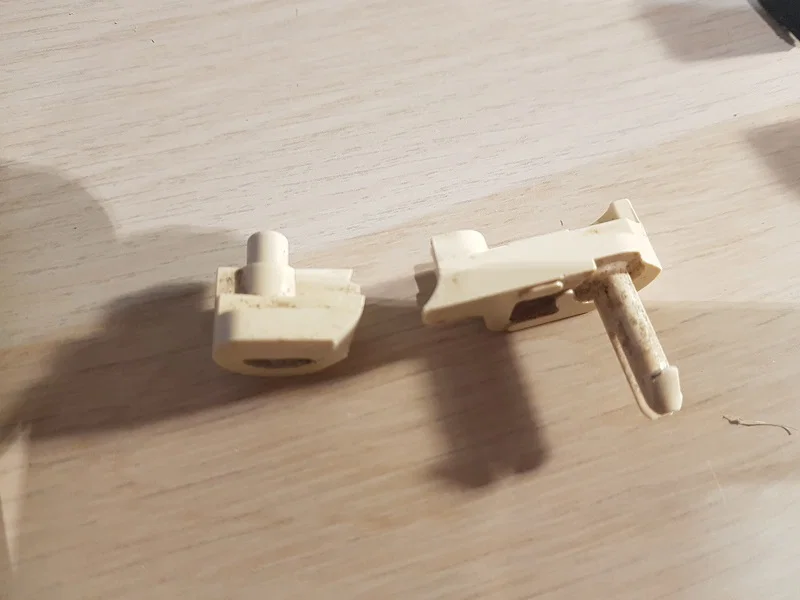

Ngoài ổ khóa (Xem tại ), một trong những bản lề cửa tủ điện EDF của tôi bị gãy khiến cửa không đóng lại được. Thế là mình bắt tay vào thiết kế và in 3D bản lề phía trên. Bản lề phía dưới vẫn còn nguyên nên mình không thay thế.

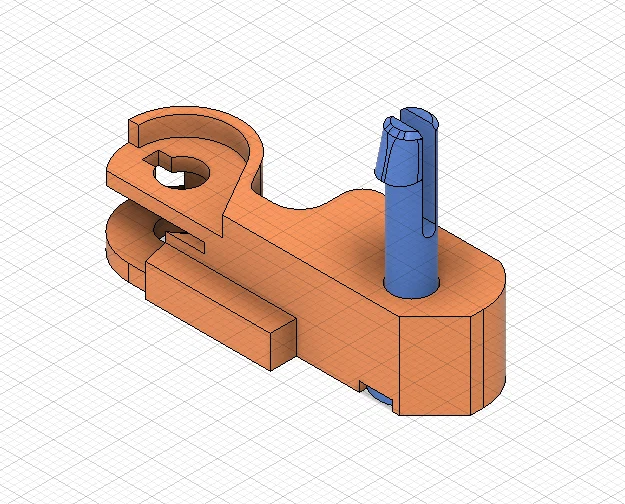

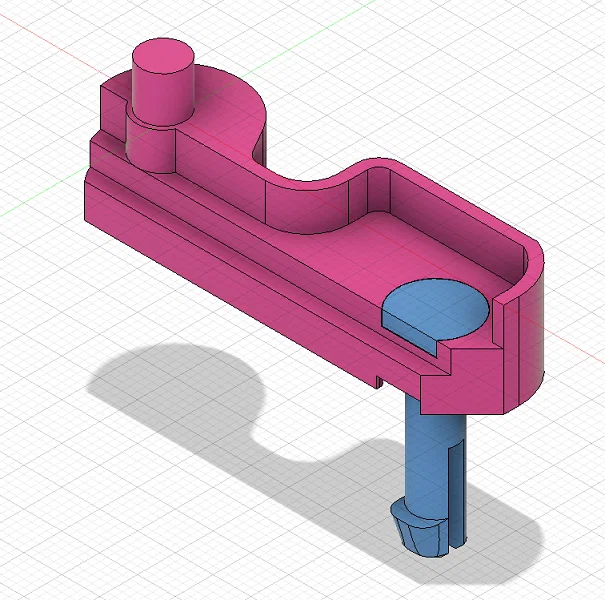

Đo đạc và thiết kế trên Fusion 360. Dù vậy mình vẫn thiết kế luôn bản lề phía dưới để dự phòng.

Mình cố tình tách rời phần bản lề khỏi trục cố định. Trước hết là để việc in ấn dễ dàng hơn, sau đó là để lắp đặt và tháo dỡ bản lề cũng tiện lợi hơn.

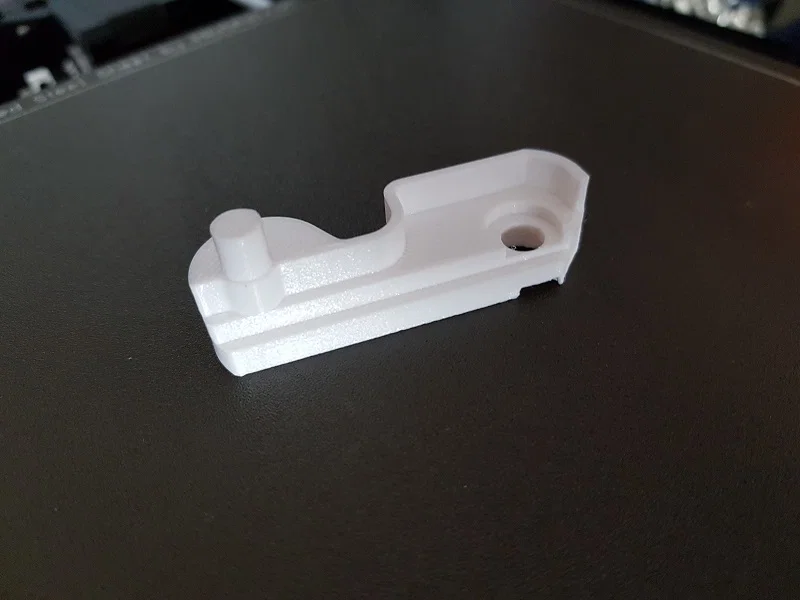

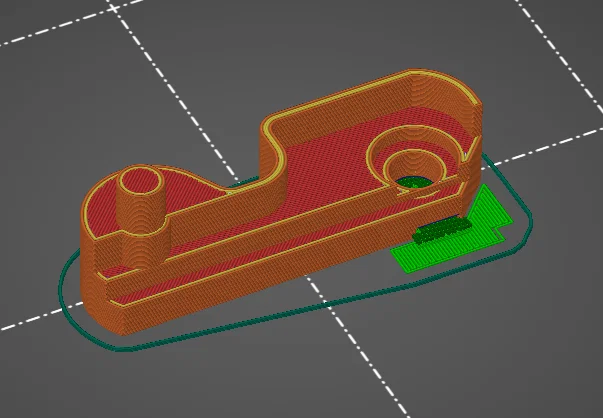

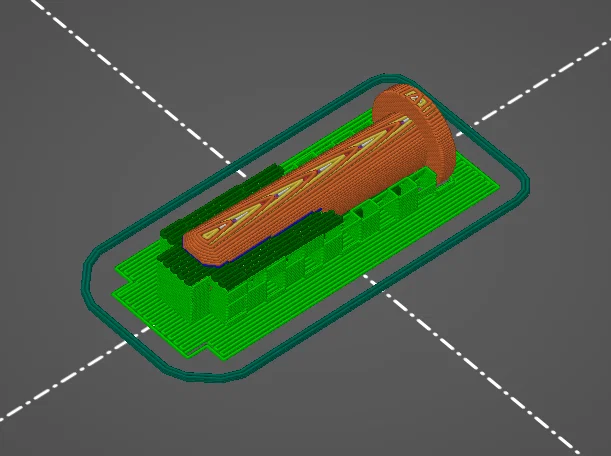

In bằng nhựa PETG Prusament Signal White. Trục bản lề được in nằm ngang để tăng độ chắc chắn. Chiều cao lớp in 0.2mm và 2 perimeters (vách). Cần dùng hỗ trợ (supports) cho cả 2 mảnh.

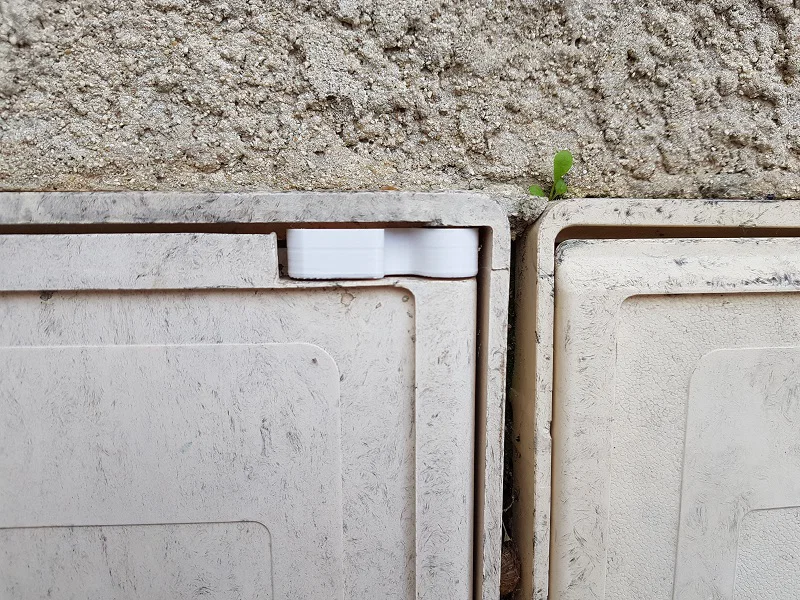

Vậy là xong, bản lề đã được lắp ráp và gắn vào cửa tủ điện. Cửa giờ đã đóng lại bình thường rồi.

Ngoài các file .stl và .3mf, mình có đính kèm thêm file Fusion 360 .f3d. Các bạn có thể chỉnh sửa các chi tiết và tùy biến cho các công việc khác nếu cần.

Như mọi khi, rất mong nhận được phản hồi và bình luận (cũng như “like” từ các bạn). Đừng ngại đăng những tấm ảnh tuyệt đẹp về sản phẩm các bạn đã in nhé!

Các bạn cũng có thể xem qua các phụ kiện tủ điện khác mà mình đã thiết kế và in 3D:

• Serrure pour porte de compteur GDF
• Serrure pour porte de compteur EDF

Nếu thích dự án này, hãy ghé thăm các mẫu thiết kế khác của mình.

CẬP NHẬT 31/03/2025

Theo góp ý của tkoala, mình đã thiết kế và bổ sung thêm các file cho bản lề tủ điện SEIFEL s20/s22. Charniere Basse MK2. Lưu ý: mẫu này hiện chưa được kiểm chứng.

Dành cho cộng đồng quốc tế: Tài liệu này mình viết bằng tiếng Pháp vì nó chỉ áp dụng tại Pháp cho tủ điện của công ty điện lực EDF. Các bạn có thể dùng Reverso hoặc Google Dịch nếu cần nhé.

Như mọi khi, rất hoan nghênh những phản hồi và bình luận. Hãy thoải mái chia sẻ hình ảnh thành phẩm của các bạn!
