Ổ khóa cho cửa tủ điện EDF / ENEDIS
Dự án thiết kế và in 3D thay thế ổ khóa cửa tủ điện EDF (Điện lực Pháp) đã bị hỏng. Bao gồm hướng dẫn chi tiết về cách in chốt, trục xoay và chìa khóa bằng nhựa PETG hoặc PLA để bạn có thể tự sửa chữa tủ điện của mình.
Mô tả

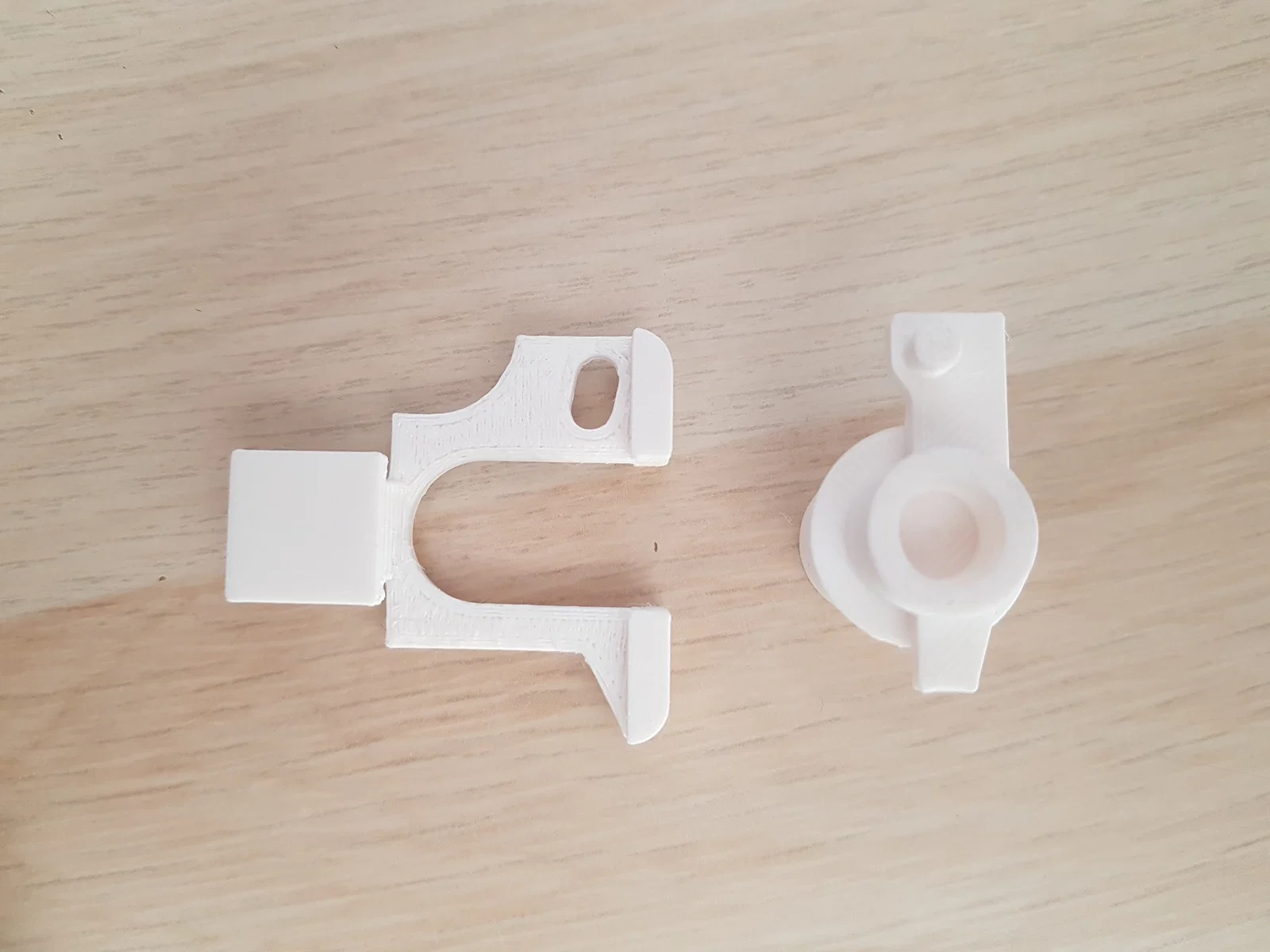

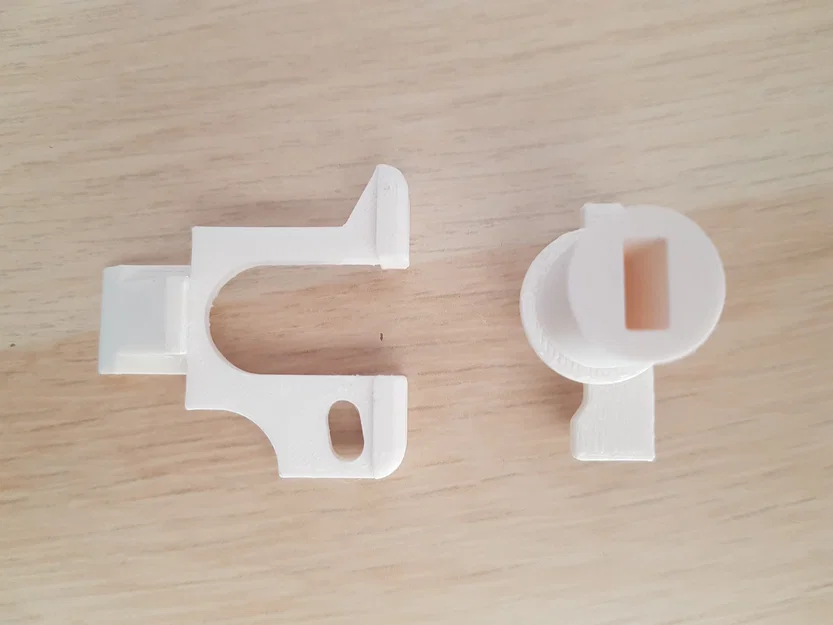

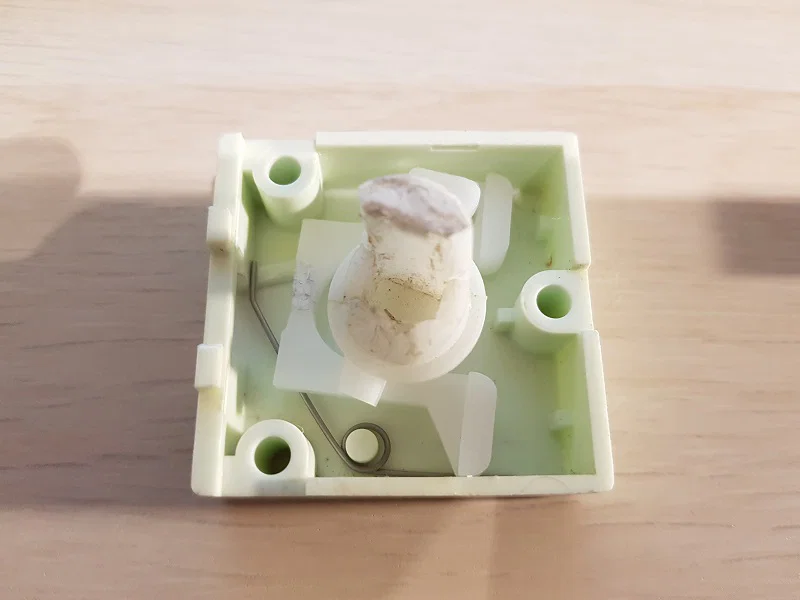

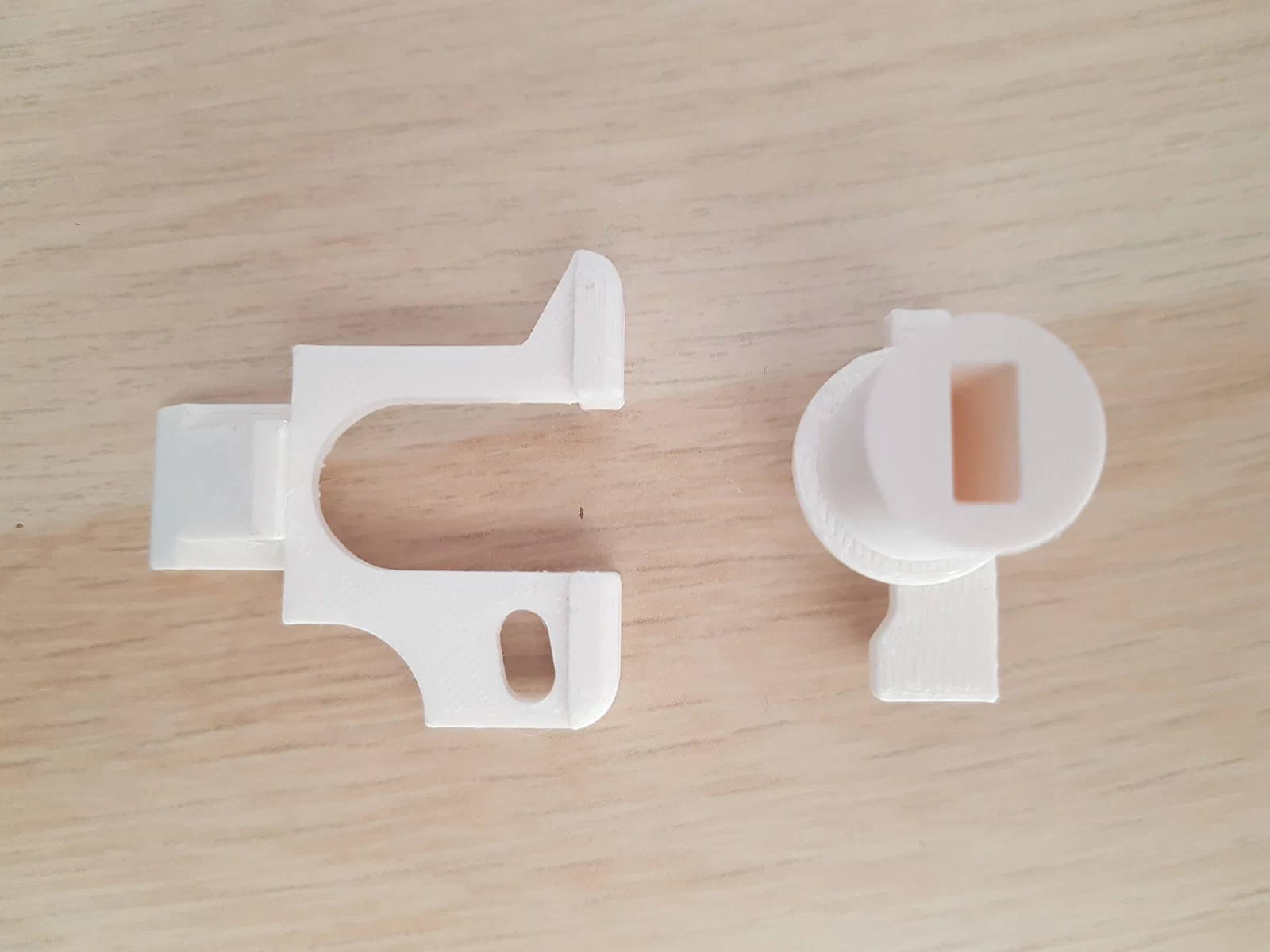

Ổ khóa cho cửa tủ điện EDF / ENEDIS bị hỏng khiến cửa không đóng lại được. Thế nên mình đã tự thiết kế và in 3D các bộ phận bị gãy gồm: chốt khóa và trục xoay. Phần vỏ hộp thì vẫn còn nguyên.

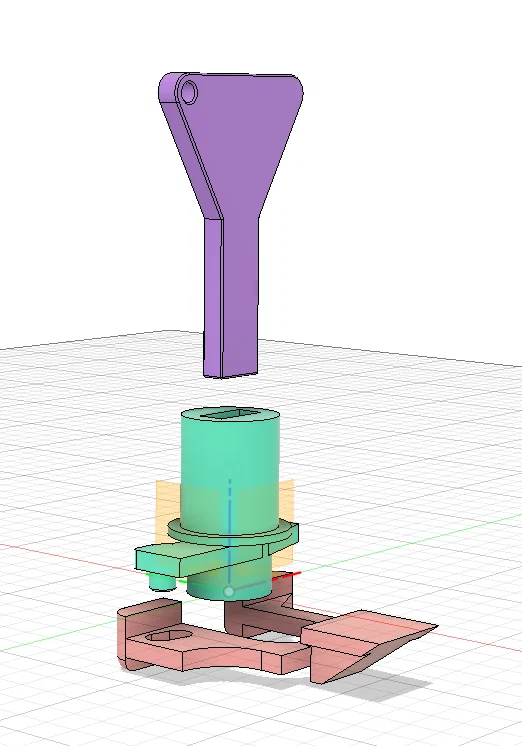

Mình đã đo đạc và vẽ trên Fusion 360. Nhân tiện mình cũng thiết kế luôn phần vỏ và chìa khóa.

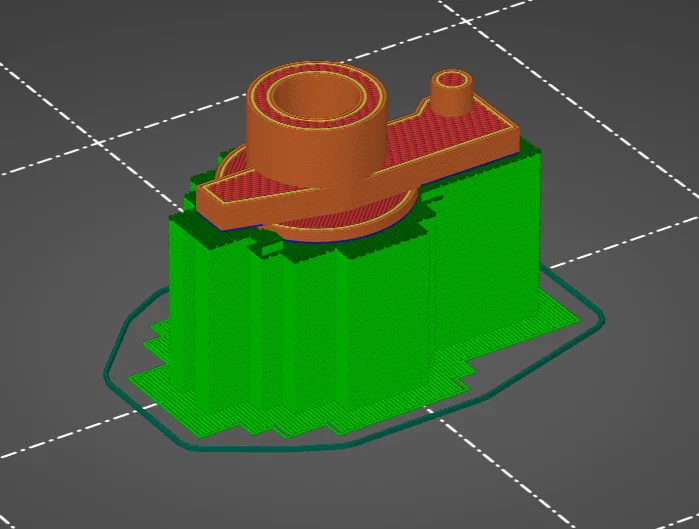

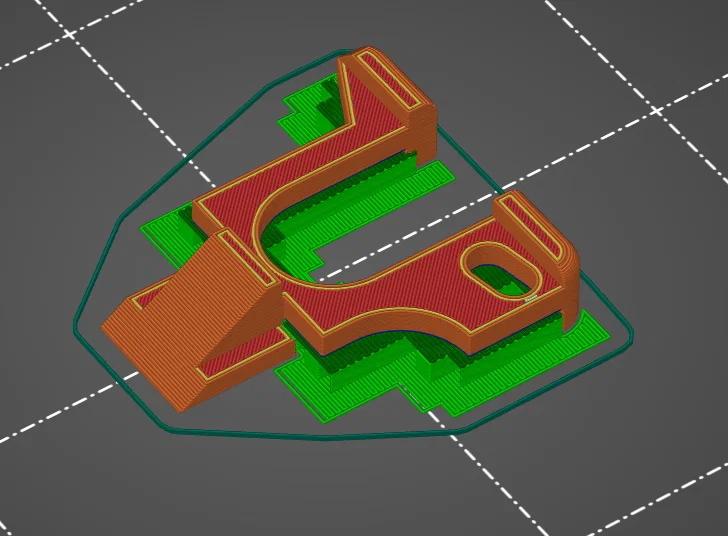

In bằng nhựa PETG Prusament màu Signal White. Trục đặt thẳng đứng còn chốt đặt nằm ngang với phần "trượt" hướng lên trên. Chiều cao lớp in 0.2mm và 3 perimeter. Cần sử dụng hỗ trợ (support) cho cả hai bộ phận.

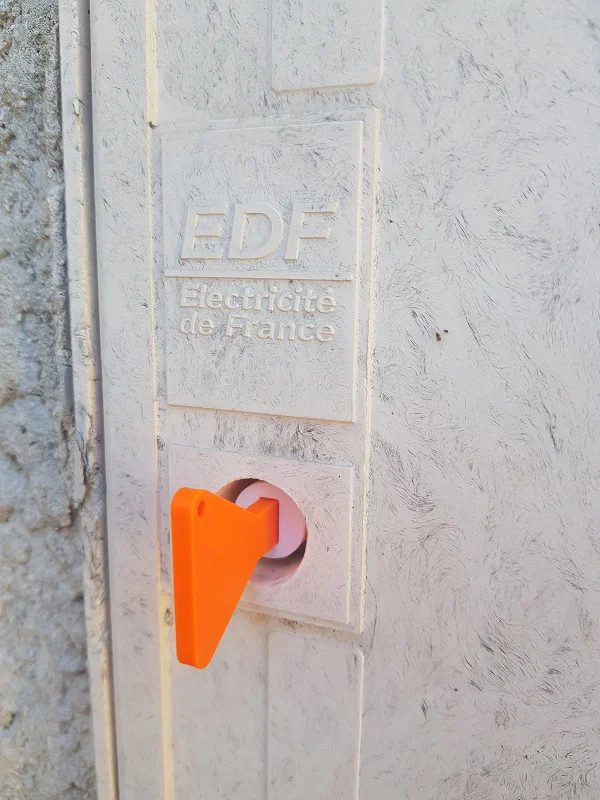

Chìa khóa được in bằng nhựa PETG Prusament màu cam, nhưng bạn dùng PLA cũng được nhé.

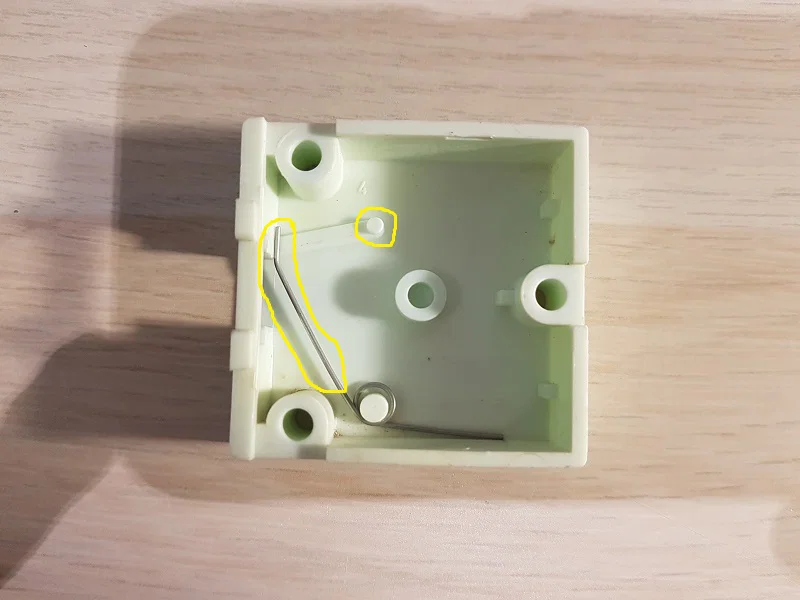

Có một cái lò xo hồi vị giúp giữ chốt ở vị trí đóng. Mình tận dụng lại lò xo cũ. Nếu cần, bạn có thể tự uốn lại từ kẹp giấy hoặc tốt nhất là dùng dây thép lò xo (piano wire).

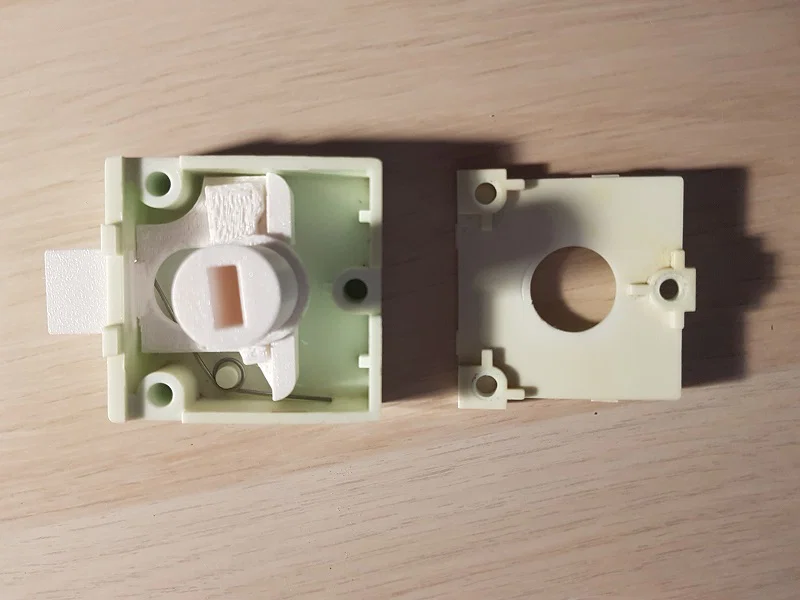

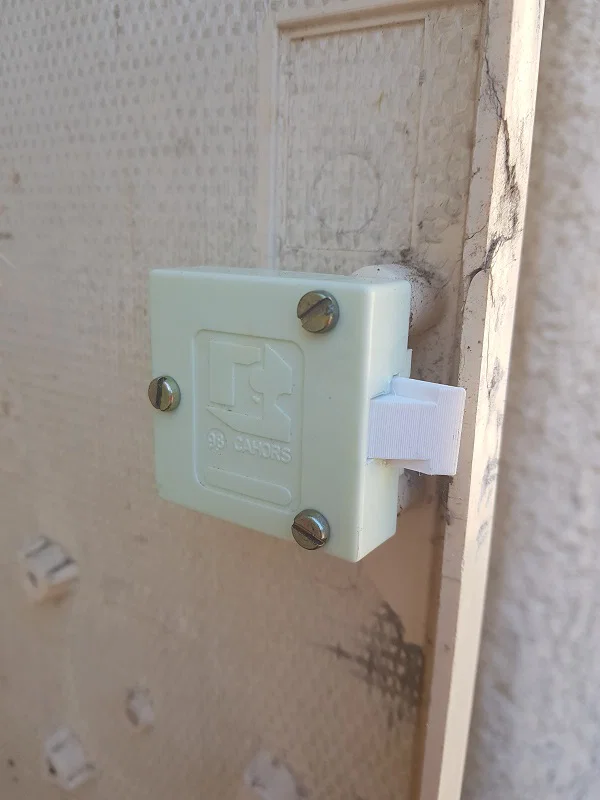

Thế là xong! Lắp lại ổ khóa vào cửa tủ bằng 3 con ốc, giờ cửa đã đóng ngon lành rồi.
Như thường lệ, mình rất mong nhận được phản hồi và bình luận (cũng như những lượt “like”) của mọi người. Đừng ngần ngại đăng ảnh sản phẩm của các bạn lên nhé!
Các bạn cũng có thể xem thêm các phụ kiện cho tủ điện mà mình đã thiết kế và in 3D:
Nếu thích dự án này, hãy ghé xem các mẫu khác mà mình đã đăng.
CẬP NHẬT NGÀY 29/03/2025 :

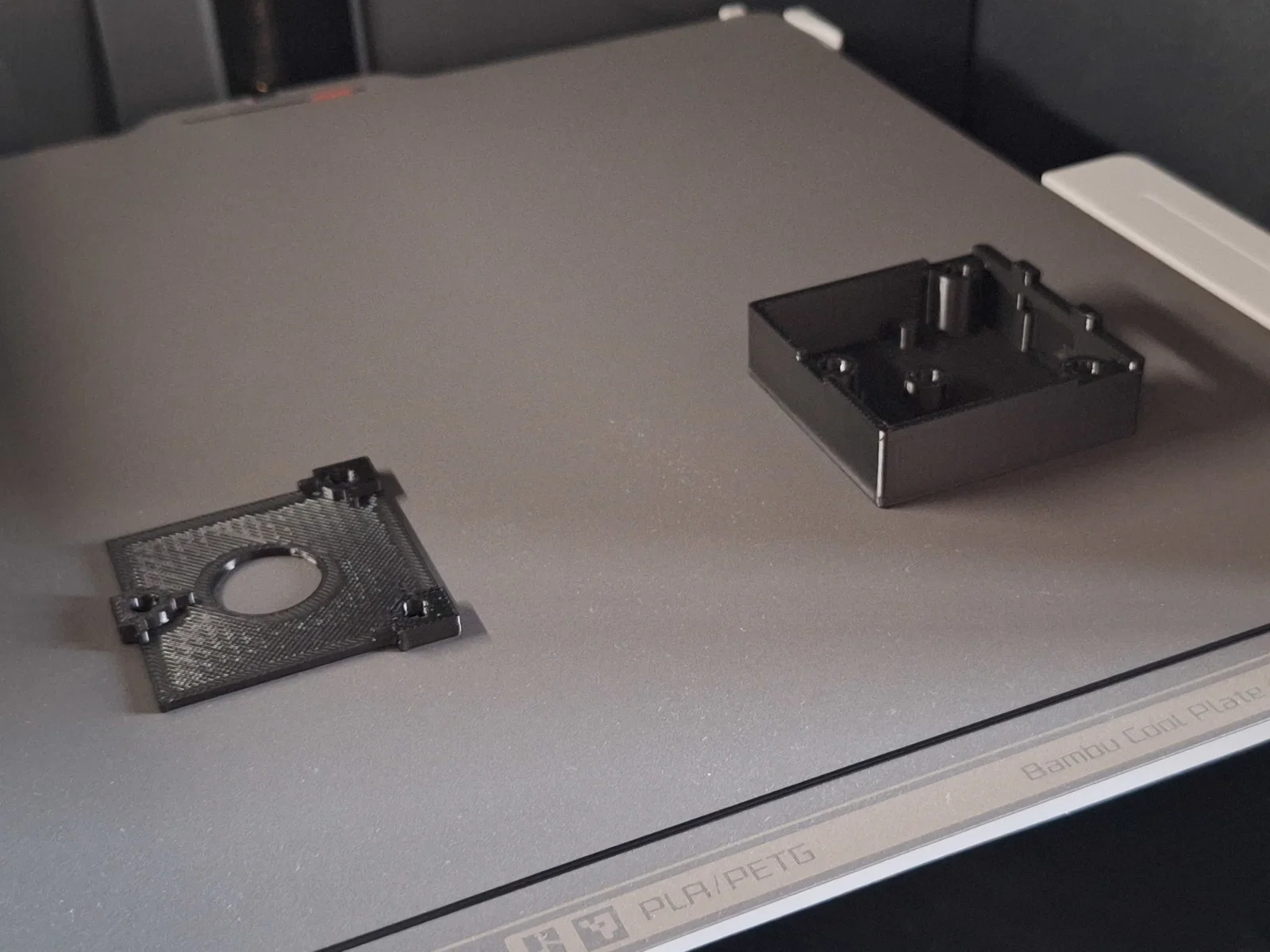

- Thêm file .stl cho vỏ hộp và nắp đậy.
- Thêm ghi chú và hình ảnh về lò xo hồi vị của chốt khóa.
