Bộ Hộp Số Hành Tinh Cho Động Cơ DC 775

Tác giả Engigear

Lượt tải
605
Lượt thích
92
Lượt coi
3.722
Bản remix
1

File 10 9,4 MB

  • PlanetaryGearbox_1784481790.stlSTL · 1 MB
  • Body_1784481792.stlSTL · 553,8 KB
  • SmallGearDHole_1784481793.stlSTL · 36,4 KB
  • SmallGear_1784481794.stlSTL · 38 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

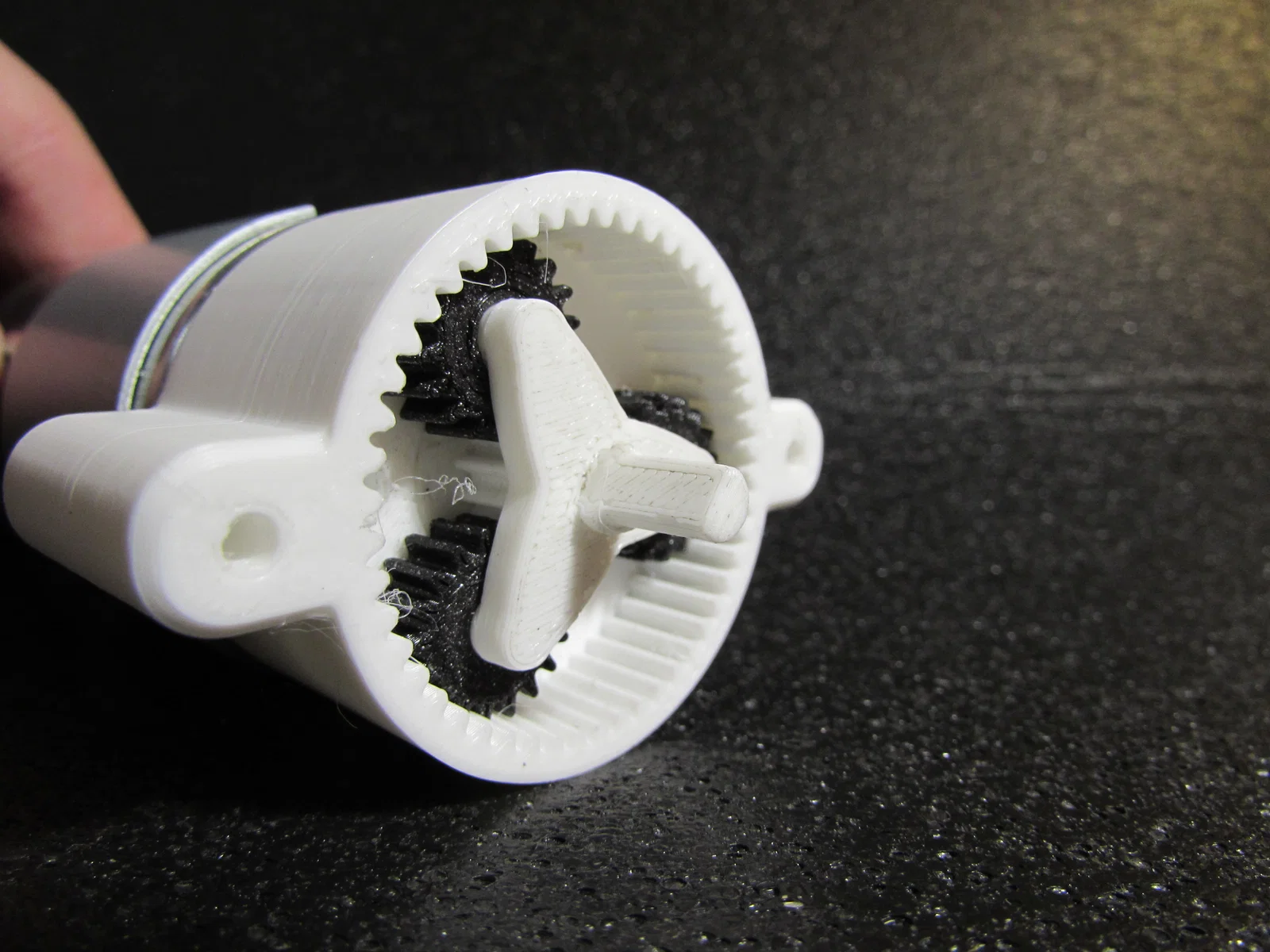

Bộ hộp số hành tinh này được thiết kế riêng cho động cơ DC 775, mang lại giải pháp nhỏ gọn và hiệu quả cho các ứng dụng cần mô-men xoắn cao. Bạn nên bôi thêm mỡ bôi trơn để máy chạy êm và mượt hơn. !Luôn phải lắp nắp bảo vệ, cẩn thận kẻo bị kẹt tay!

HƯỚNG DẪN LẮP RÁP

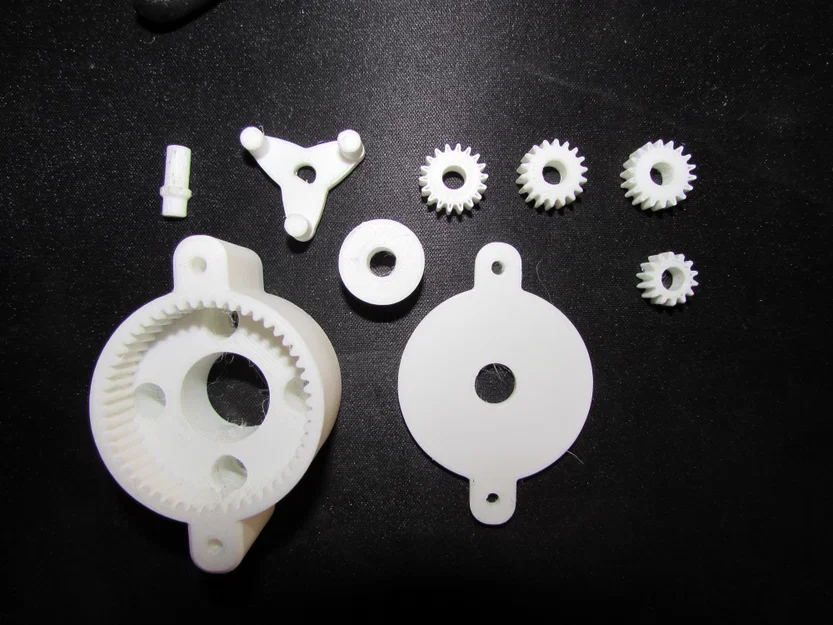

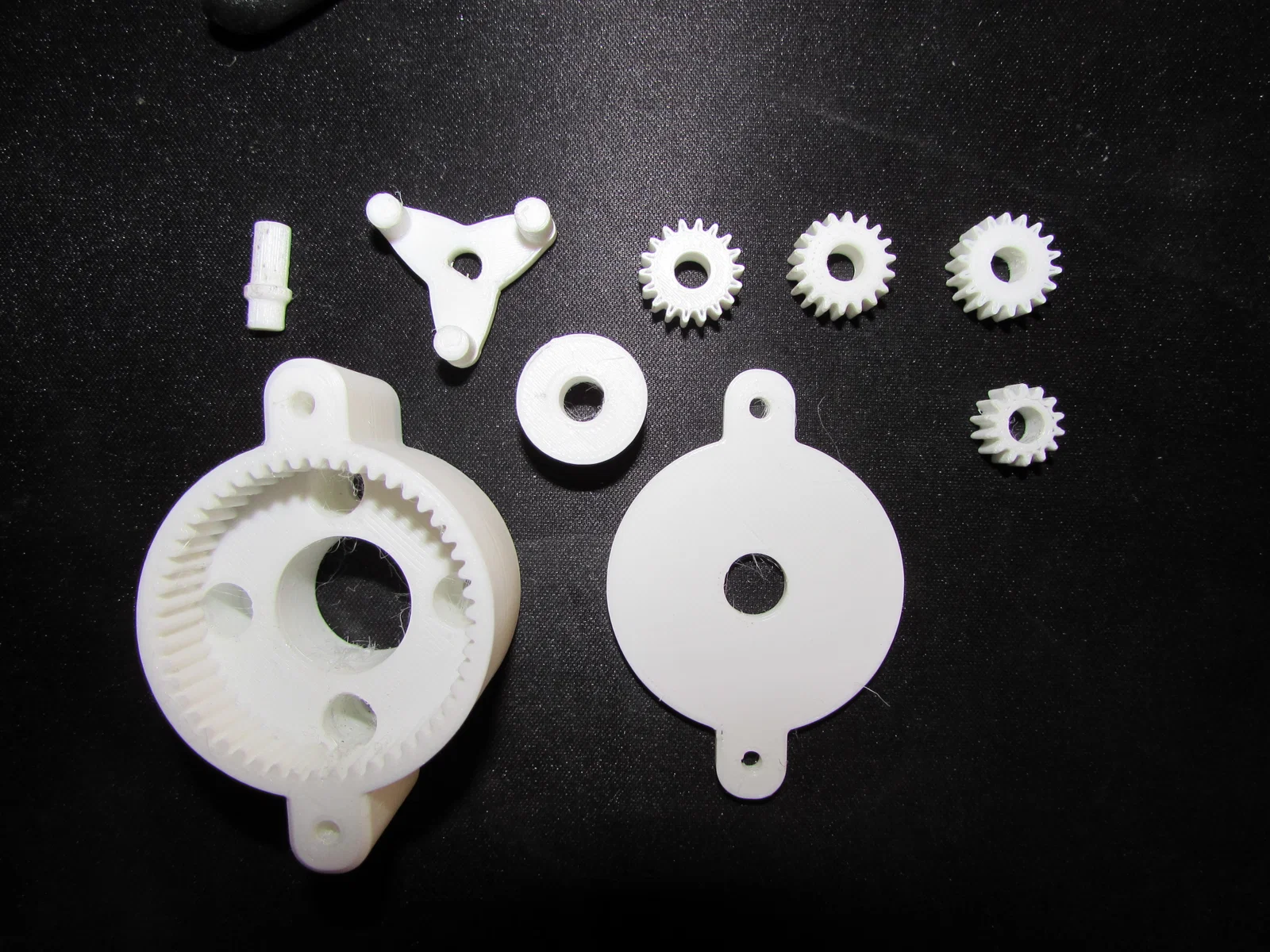

1: Chuẩn bị tất cả các linh kiện như trong hình.

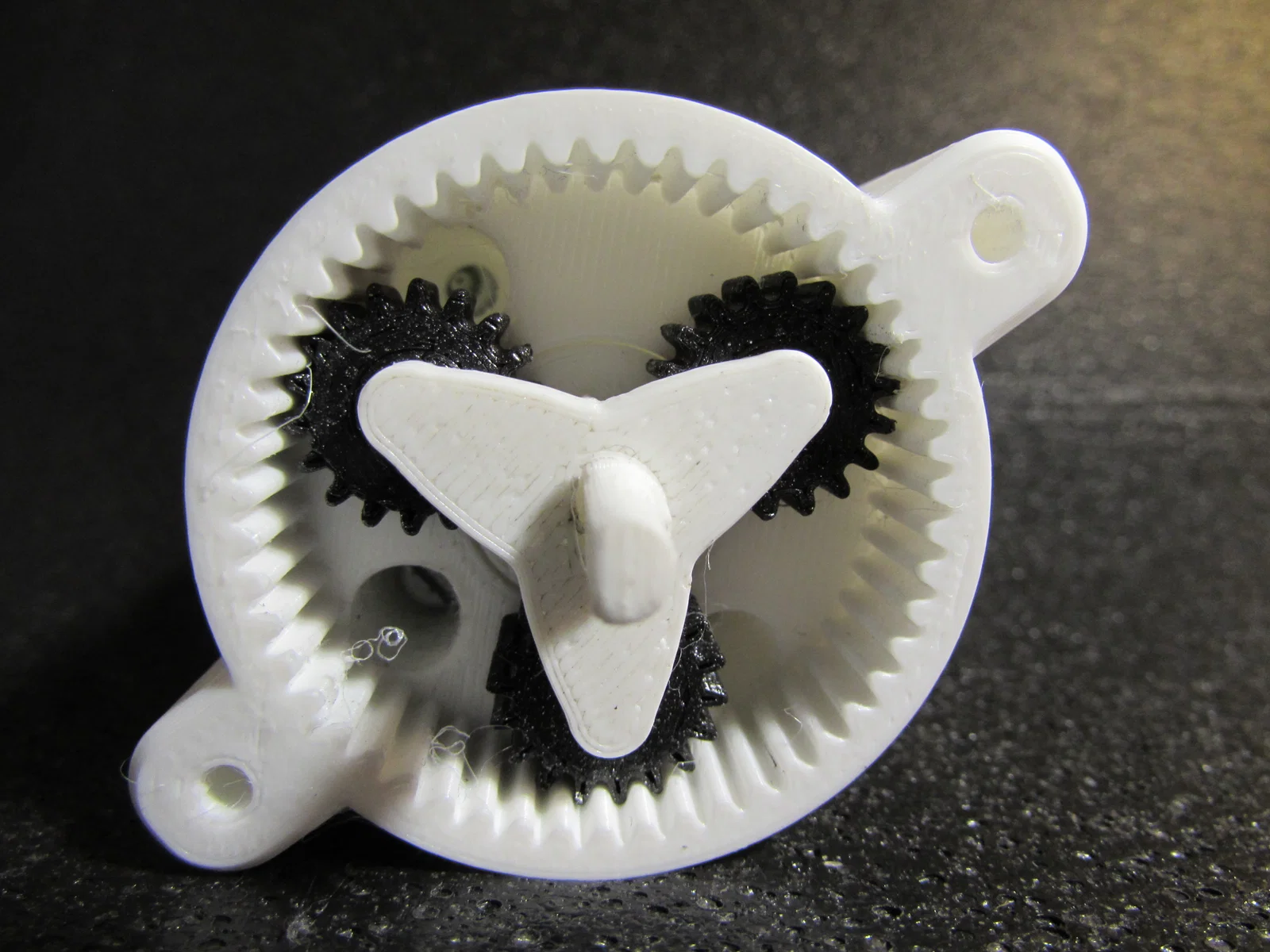

2: Lắp các bánh răng trung gian (màu đen) vào ba chốt như hình, sau đó đặt bánh răng nhỏ (màu trắng) vào giữa.

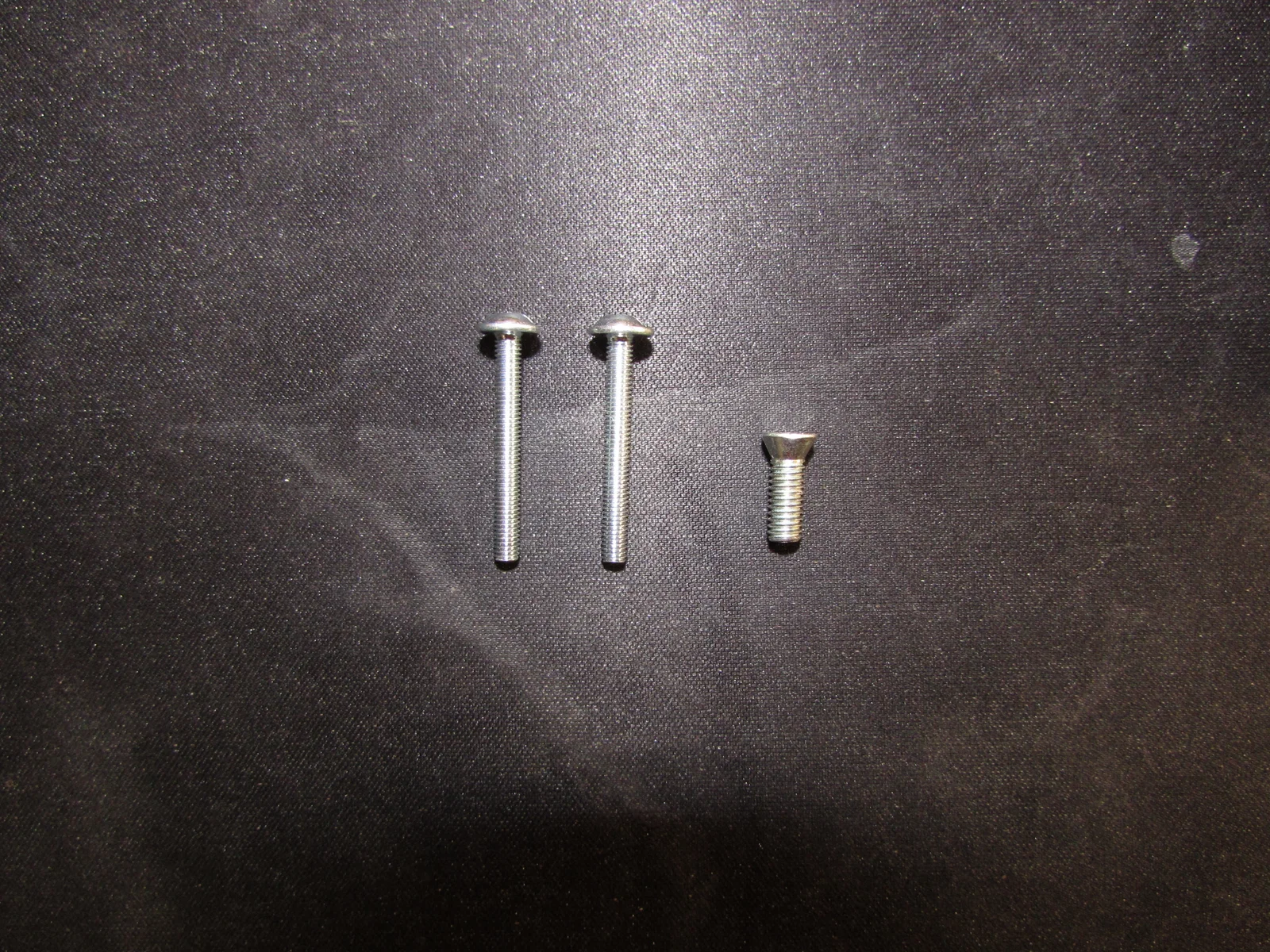

3: Cầm phần thân chính, đặt miếng đệm vào lỗ ở giữa và vặn vít vào một trong 4 lỗ (bạn có thể dùng bao nhiêu vít tùy ý, tối thiểu là 1 cái).

Kích thước ren: M4 (ren hệ mét, đường kính 4mm, chiều dài 10mm)

4: Lắp toàn bộ phần thân vào động cơ rồi vặn vít lại.

5: Lắp vòng đỡ bánh răng hành tinh vào ngay, sau đó kiểm tra xem bánh răng nhỏ có chạm vào miếng đệm không, nếu chưa thì hãy ấn nó xuống trục động cơ.

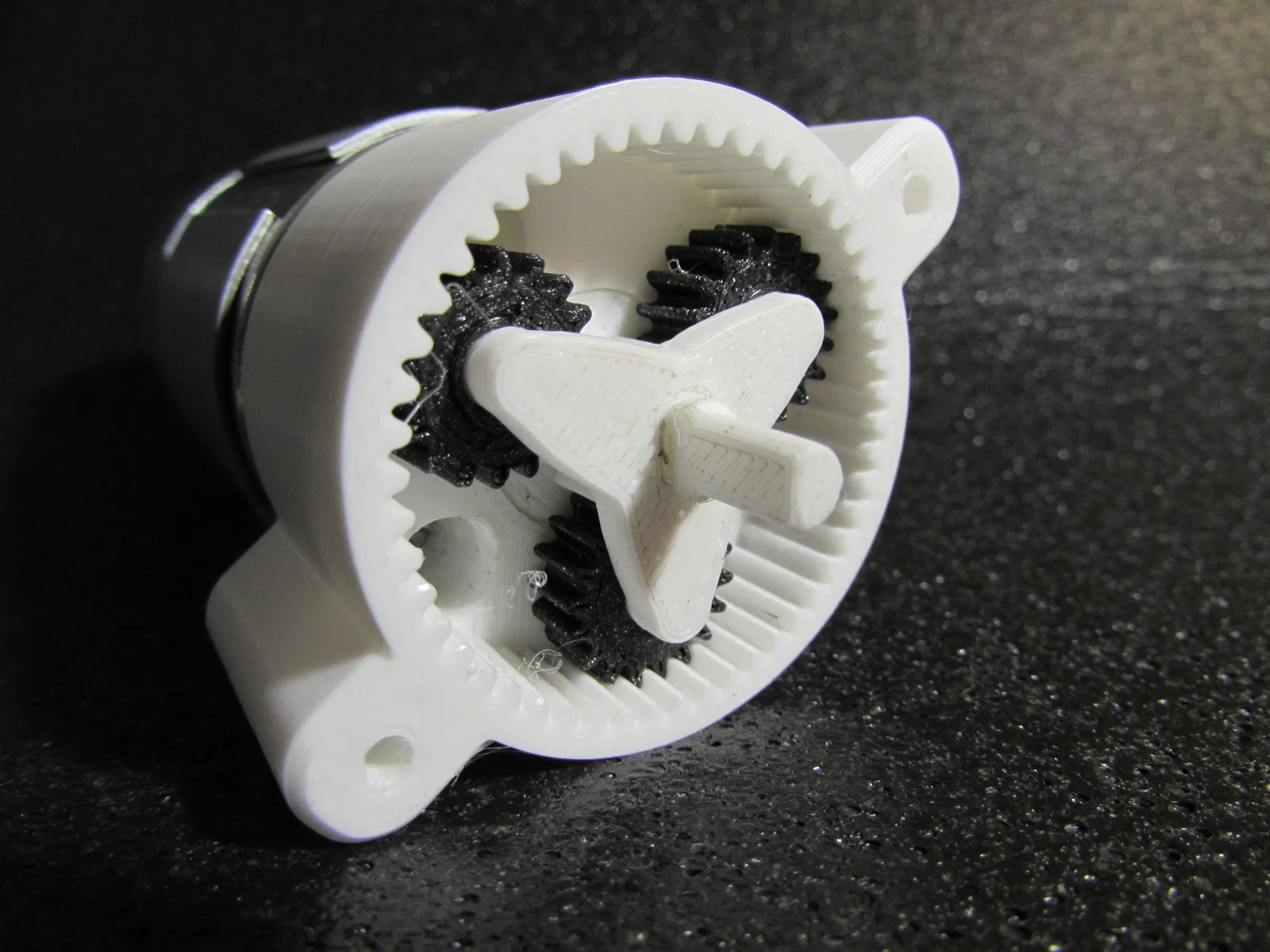

6: Đảm bảo vòng đỡ bánh răng hành tinh phải phẳng với bề mặt trên cùng của thân hộp số.

7: Lắp trục nhỏ vào, hướng đầu ngắn vào trước. Bạn có thể dùng thêm keo 502 để cố định chắc chắn hơn.

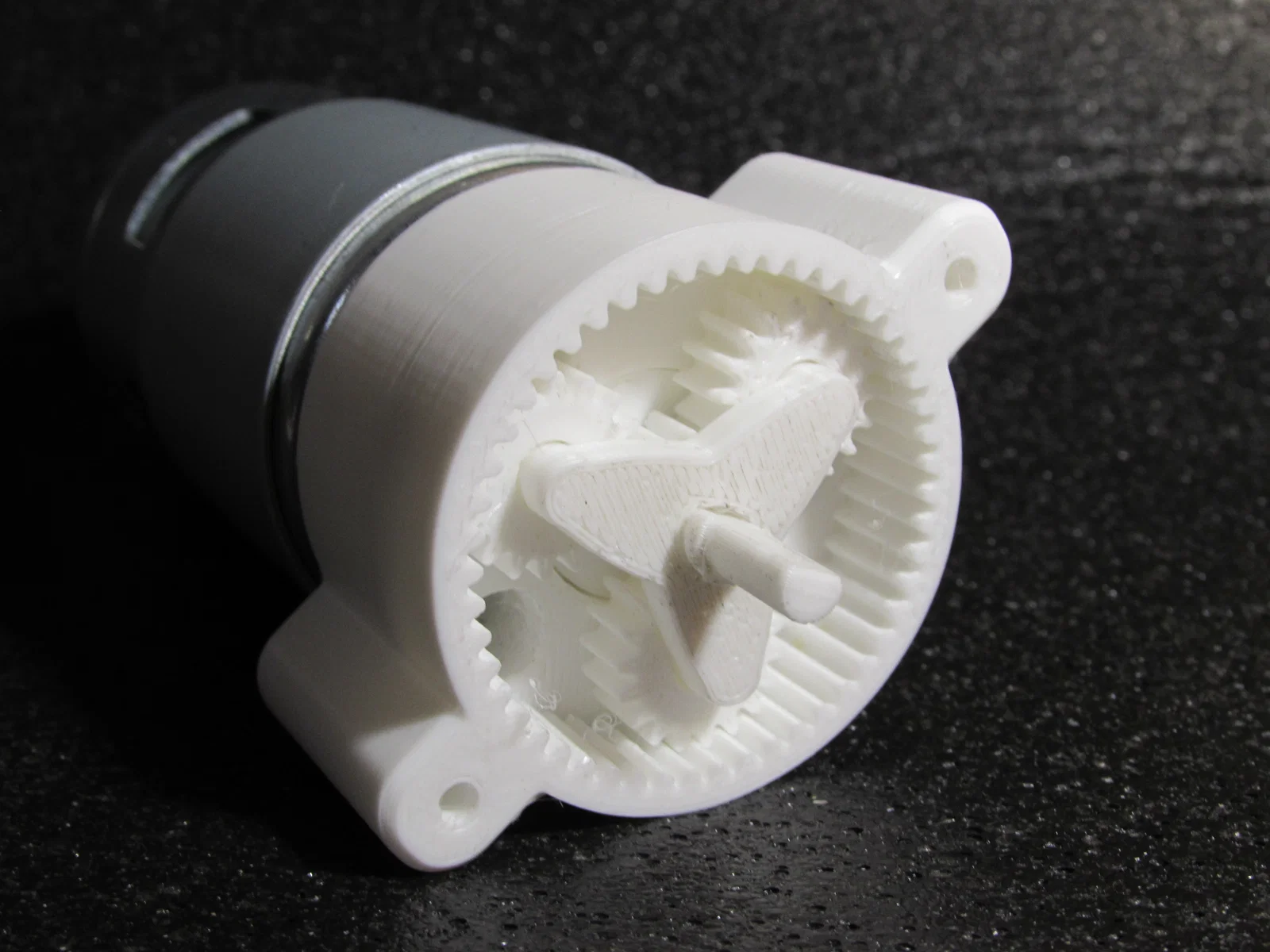

8: Vặn nắp bảo vệ vào như hình.

Kích thước ren: M3 (ren hệ mét, đường kính 3mm, chiều dài 25mm)

Coi thêm Ẩn bớt

Thông số in

Định dạng
gcodestl
Số file mô hình
10
Tổng dung lượng
9,4 MB
File lớn nhất
7,4 MB
