Núm xoay thông gió Beacon cho Core One
- Lượt tải
- 1.768
- Lượt thích
- 1.307
- Lượt coi
- 19.760
- Bản remix
- 0
- Bình luận
- 0
File 8 11,3 MB
- cover_1775171088.stlSTL · 2,5 MB
- knob_1775171089.stlSTL · 3,4 MB
- hot_indicator_1775171090.stlSTL · 3,7 MB
- cold_indicator_1775171092.stlSTL · 102,5 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #275159
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

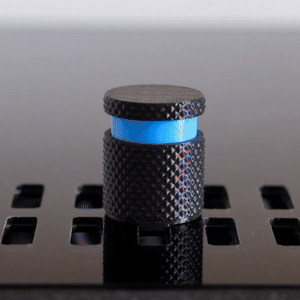

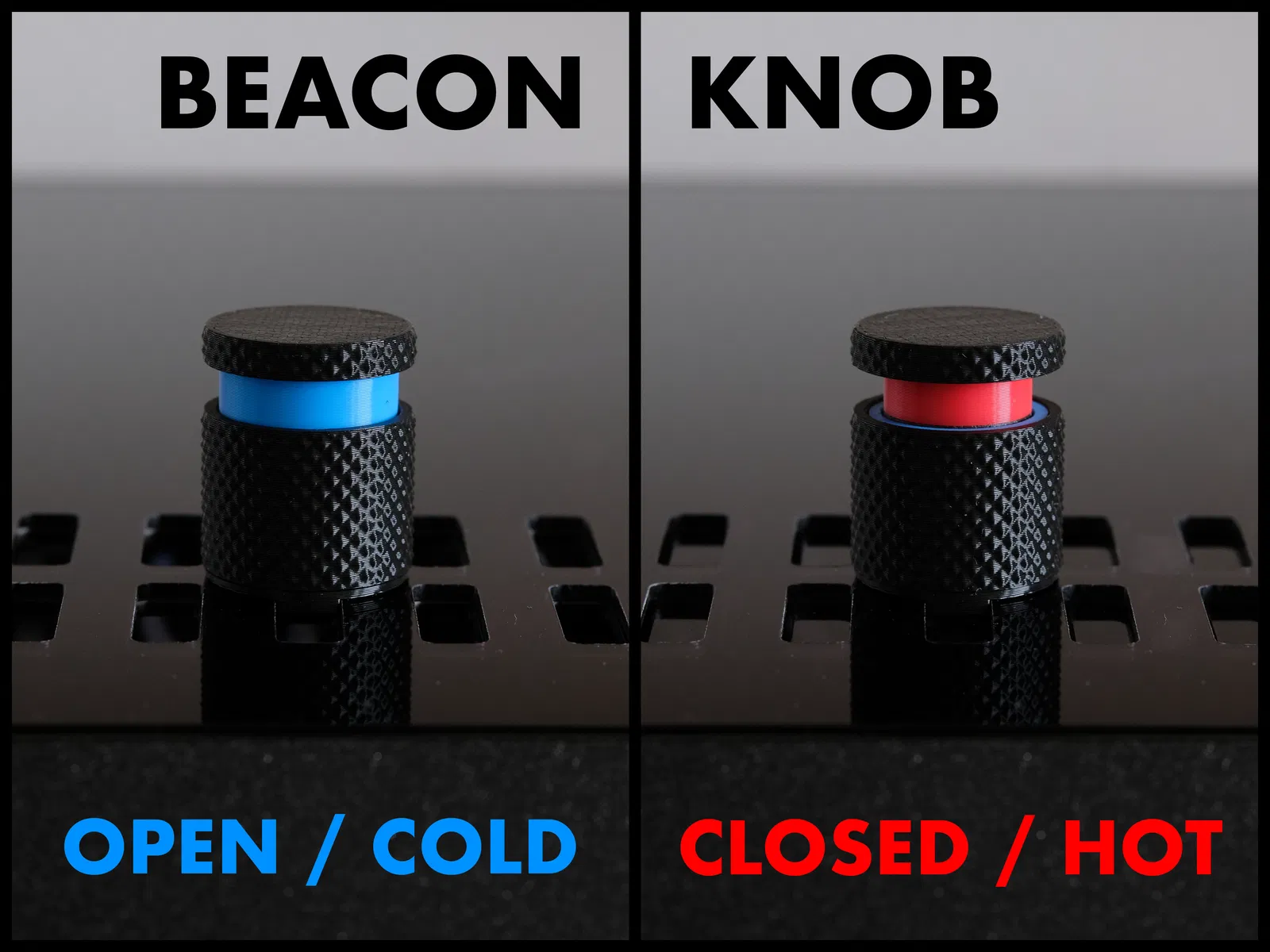

Bạn có hay quên mở thông gió khi in PLA không? Hay quên đóng lại khi in ASA? Với núm xoay thông gió có đèn báo tiện lợi này, bạn có thể kiểm tra trạng thái từ xa một cách dễ dàng!
Hướng dẫn in:
- Sử dụng thiết lập in 0.2mm STRUCTURAL
- 3 lớp vỏ (perimeters)
- Phần base cần in với hỗ trợ (supports)
Hãy xử lý phần chân voi (elephant foot - nếu có) trên knob và cold indicator, đồng thời làm sạch các điểm gồ ghề trên cold indicator để đảm bảo hoạt động mượt mà.
Làm sạch phần hỗ trợ khỏi base và đảm bảo bề mặt tiếp xúc được phẳng. Phần này sẽ bị khuất nên không cần quá hoàn hảo.
Cập nhật ngày 30/6/2025:
Có vẻ một số máy in sử dụng vòng đệm nylon màu đen, kích thước lớn hơn loại màu xám ban đầu. Tôi đã thêm phiên bản base với lỗ lớn hơn cho loại vòng đệm này vào file mô hình.
Cập nhật ngày 25/3/2025:
Phần base đã được cập nhật để vừa khít với khe hở bằng không trên tấm acrylic. Nó sẽ hoạt động ổn khi in bằng PLA. Phiên bản cũ với khe hở 0.1mm vẫn có sẵn trong thư mục linh kiện thay thế.
Hướng dẫn lắp ráp:

Lật ngược con ốc ở giữa, giữ vòng đệm nylon ở trên cùng. Đừng siết quá chặt, hãy giữ độ lỏng như ban đầu.

Đặt base lên trên con ốc, đảm bảo nó khớp vào các rãnh trên tấm acrylic. Kiểm tra xem ốc có di chuyển tự do khi đóng/mở thông gió không.

Đặt lever lên trục nhô ra từ base, đảm bảo nó khớp với ốc. Nó phải xoay tự do trên trục.

Căn chỉnh rãnh bên trong knob với lever để lắp đúng vị trí.

Nhấn knob vào base cho đến khi nó khớp vào vị trí. Nó phải xoay tự do trên base khi đóng/mở thông gió.

Vặn chặt hot indicator.

Lắp cold indicator vào. Khi lưới thông gió mở một nửa, cạnh cao nhất của cold indicator phải hướng về phía bạn.

cold indicator sẽ trượt vào dễ dàng và di chuyển lên xuống khi bạn xoay knob.

Vặn chặt cover.
Mọi thứ sẽ hoạt động tốt như vậy. Nếu thấy bị lung lay, bạn có thể dùng băng dính hai mặt mỏng để cố định base vào tấm acrylic.
Nếu hot indicator hoặc cover bị lỏng, hãy cố định bằng một giọt keo CA vào phần ren.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 8
- Tổng dung lượng
- 11,3 MB
- File lớn nhất
- 3,7 MB
