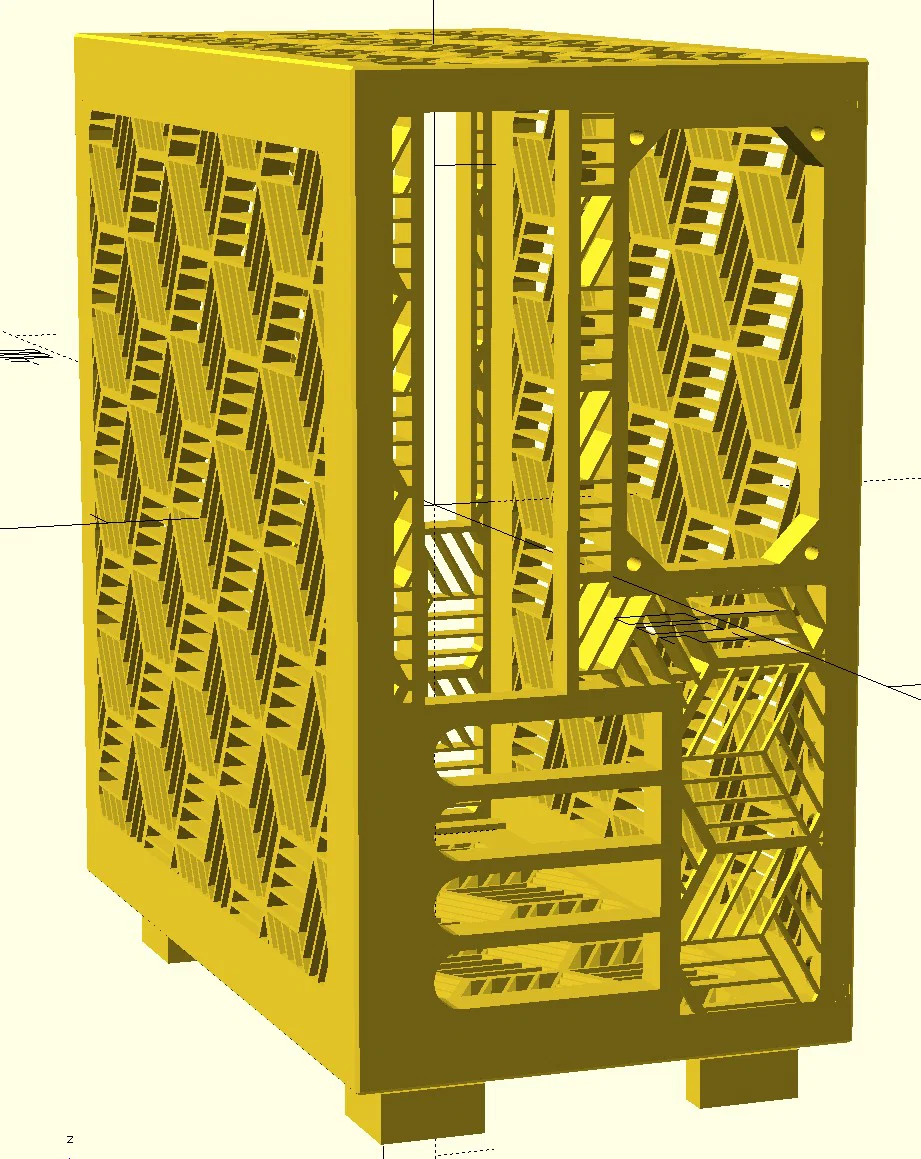

Compact MATX Case - Vỏ máy tính nhỏ gọn

Mình sẽ sớm cập nhật thêm hình ảnh sau nhé.

Ban đầu mình muốn thiết kế sao cho in vừa vặn trên khổ 256x256, gần như tất cả các phần đều khớp, chỉ có một phần hơi lớn nên mình đã chia đôi ra cho những ai cần.

Mình thiết kế vỏ máy này vì chưa có mẫu nào hỗ trợ mainboard MATX 4 khe PCI-E mà lại vừa với khổ in 256x256 cả.

Vỏ máy có thể lắp ráp hoàn chỉnh mà không cần ốc vít, nhưng mình khuyên các bạn nên dùng keo để cố định mặt sau vào mặt trên và/hoặc mặt dưới, hoặc tự khoan lỗ để bắt ốc cho chắc chắn. Nếu dùng chân đế ở mặt đáy thì phải dán keo hoặc dùng cách khác để cố định. Một số chi tiết có thể cần gọt giũa tùy vào độ chuẩn của máy in. Để làm phẳng bề mặt, mình thường dùng dao rọc giấy để tỉa nhẹ các rãnh cho các khớp nối vừa khít với nhau.

Thiết kế hỗ trợ:

• Mainboard MATX (lên tới 4 khe PCI-E)
• Quạt tản nhiệt CPU loại Low Profile

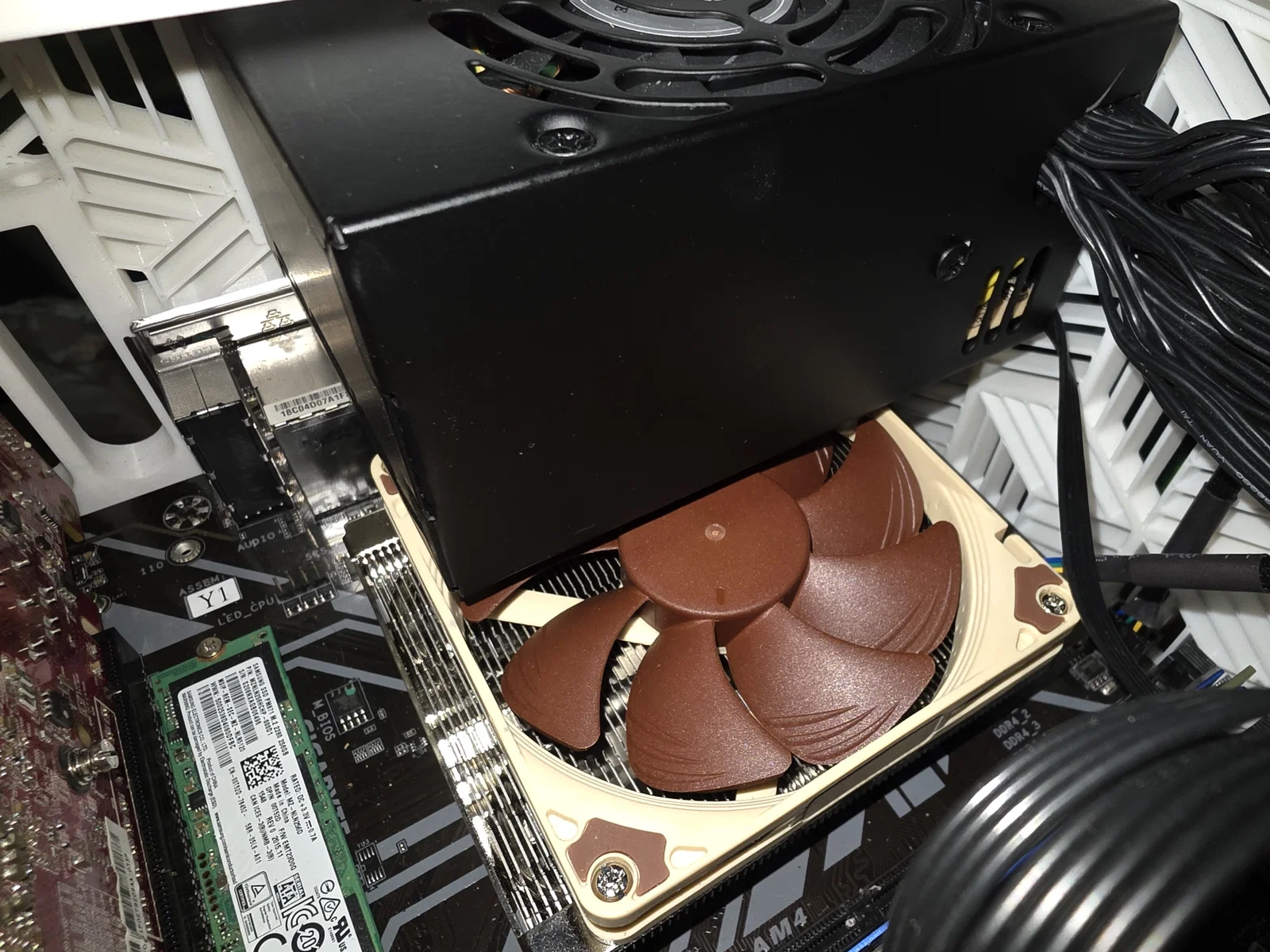

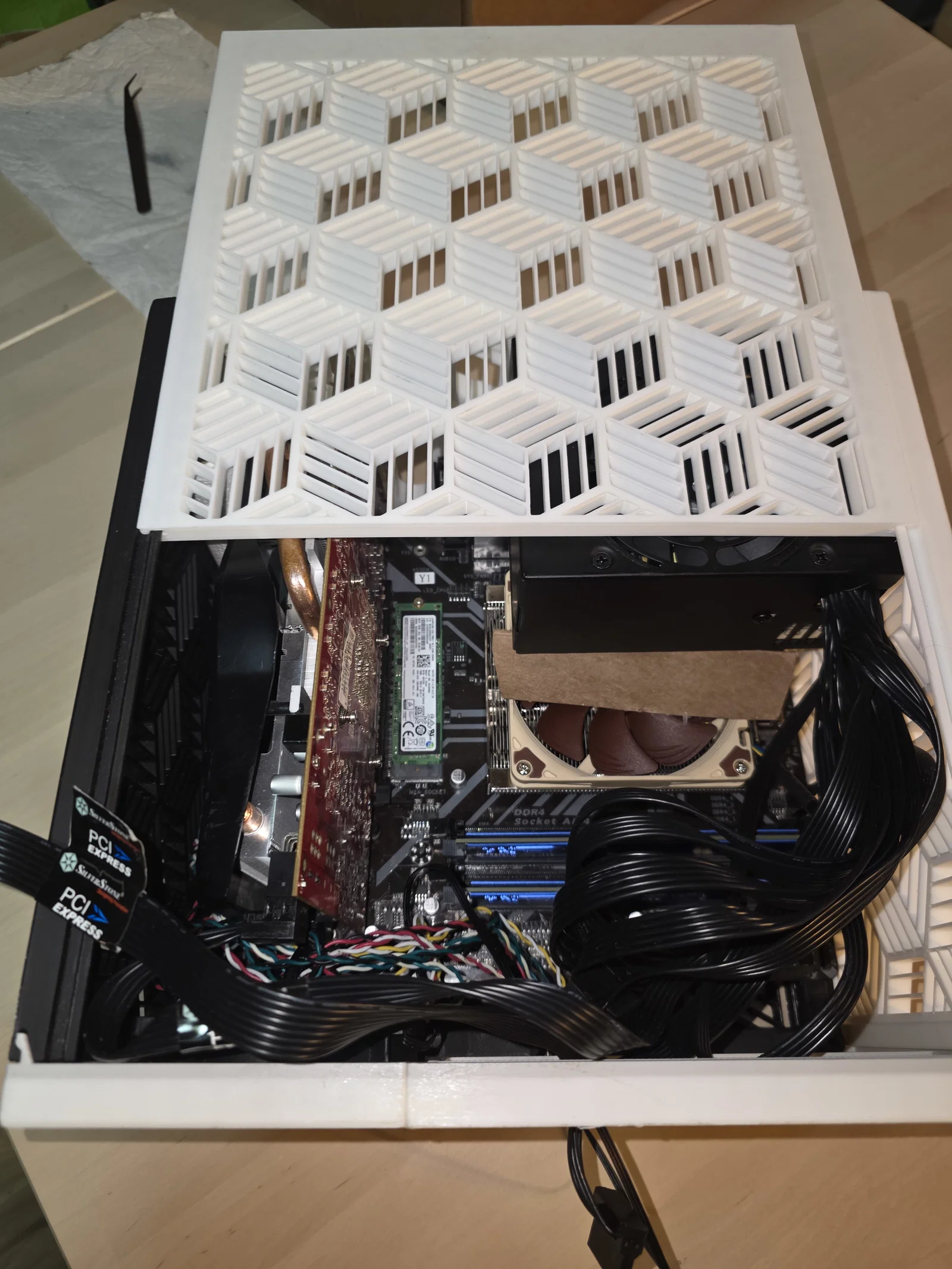

  • Khoảng cách giữa nguồn SFX và quạt CPU khá hẹp (xem hình)

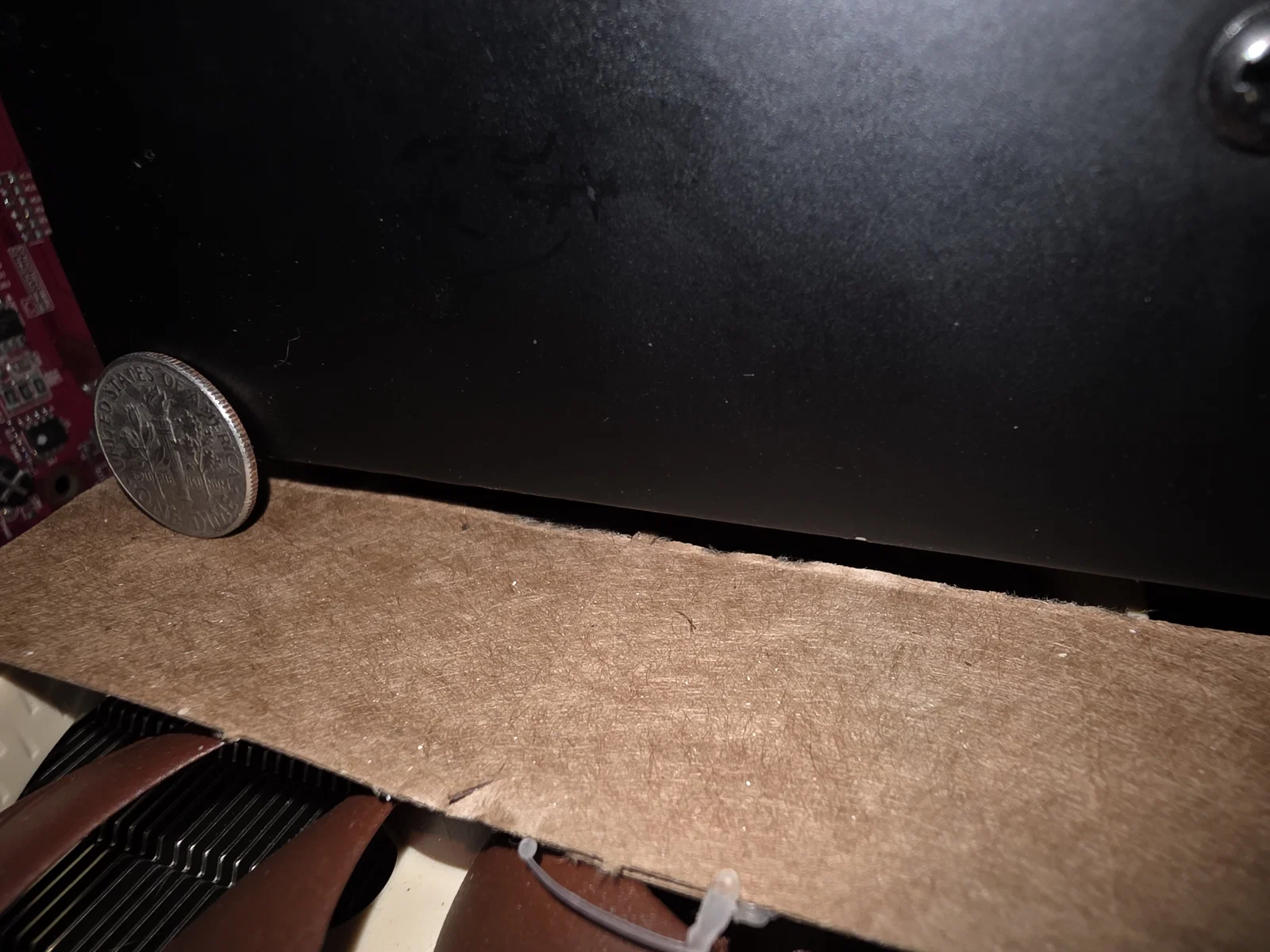

  • Chỉ khoảng ⅓ đường kính đồng xu Mỹ, xem ảnh để biết rõ hơn.
  • Ví dụ: Quạt Noctua NH-L9a-AM4
• Dây cáp mặt trước StarTech.com (không phải link tiếp thị)
  • Hai nút bấm (nguồn, reset)
  • Ba đèn LED (nguồn, chờ, hoạt động HDD)
  • Link tìm kiếm trên Ebay
• Nguồn SFX
• Ốc bắt nguồn (khuyên dùng 4 con)
  • #6-32 x ¾ in đầu tròn combo
• Tùy chọn: Phụ kiện mặt trước 5 ¼"
  • Không dành cho ổ đĩa 5 ¼" đầy đủ
• Khuyên dùng: Quạt case 80mm
• Tùy chọn: Keo dán mặt sau
• Tùy chọn: Lưới/nắp che quạt
  • Dự kiến sẽ ra mắt nắp quạt cập nhật dựa trên thiết kế của Hands on Katie, bao gồm cả tấm lọc bụi

In các file sau:

• MATX_Case_bottom
• MATX Case front (chỉ chọn một loại)
  • MATX_Case_front
  • MATX_Case_front_split
  • MATX_Case_front_no_5-25
  • MATX_Case_front_no_5-25_split
• 2 MATX_2x_dowel nếu in bản mặt trước bị chia đôi
• MATX Case Rear (chỉ chọn một loại)
  • MATX_Case_rear (cho card PCI-E full height)
  • MATX_Case_rear_half (cho card PCI-E low profile)
• MATX_Case_Side
• MATX_Case_top
• MATX_Case_Mboard

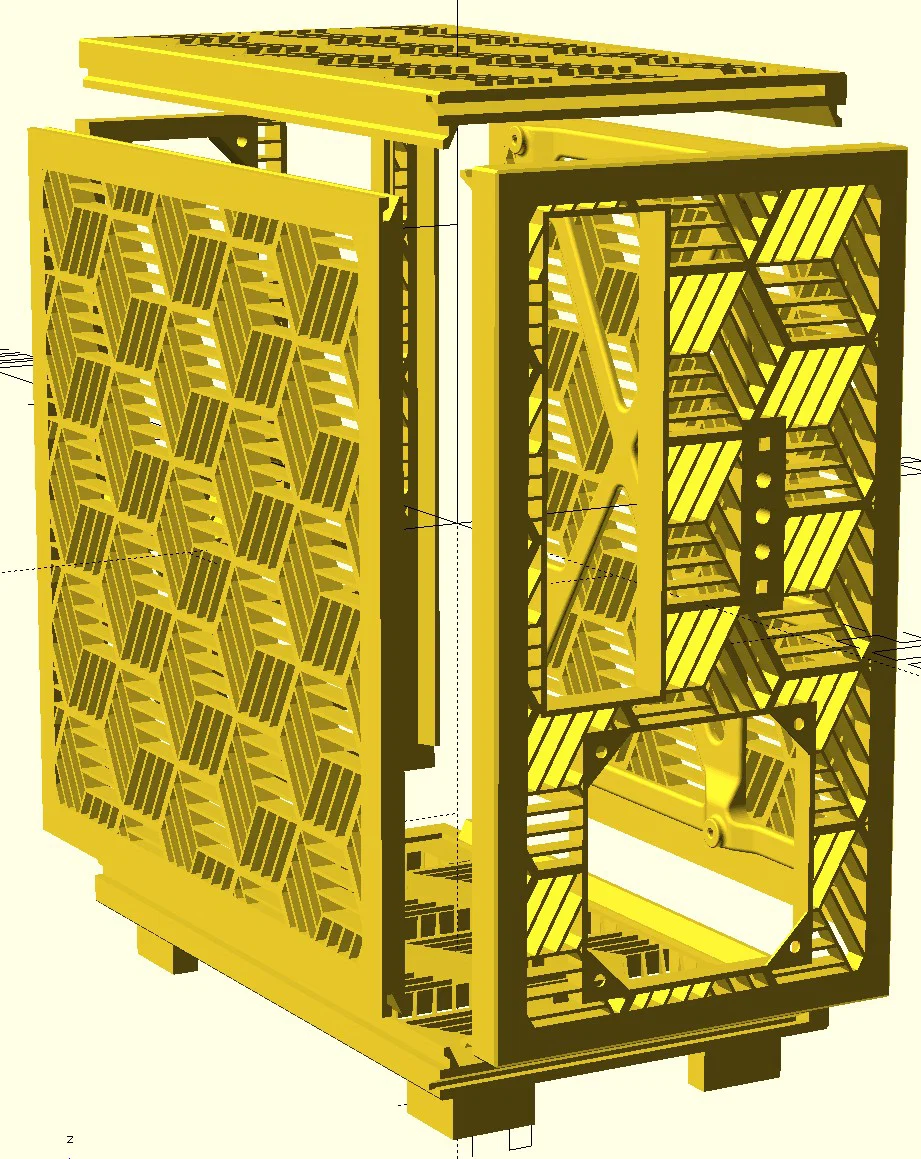

Lắp ráp: KHÔNG NÊN DÙNG QUÁ NHIỀU LỰC khi đẩy các khớp vào nhau

• Trượt MATX_Case_rear (hoặc _half) vào MATX_Case_Mboard
• Trượt MATX_Case_top vào MATX_Case_Mboard
• Trượt MATX_Case_bottom vào MATX_Case_Mboard
  • Tùy chọn: Gắn thêm chân đế vào MATX_Case_bottom nếu muốn
• Tùy chọn: Dán keo hoặc cố định mặt trước/trên vào mặt sau, chờ keo khô
• Trượt các biến thể MATX_Case_front vào để nối MATX_Case_top và MATX_Case_bottom
  • Tùy chọn: Cố định các mảnh MATX_Case_front bằng keo nếu in loại chia đôi
• Trượt MATX_Case_Side để nối MATX_Case_top và MATX_Case_bottom

Nếu chỉnh sửa file SCAD, hãy sửa đường dẫn đến nơi chứa các file STL.

Có hỗ trợ giấy phép thương mại, vui lòng liên hệ.

Cảm ơn Tim Z về phần đỡ mainboard MATX, charlespascoe trên GitHub về lưới lục giác, và Catarina Mota cho thư viện shapes.scad.
