Bộ jig hỗ trợ khoan lỗ thẻ SD cho Zelda Game and Watch

Nếu bạn đang định gắn thêm thẻ SD vào máy Zelda Game and Watch mà muốn khoét một cái lỗ thật đẹp để cắm thẻ, thì hãy dùng bộ jig 3 chi tiết này nhé. Bạn sẽ cần chuẩn bị mũi khoan 2mm cho bộ jig này. Trước khi bắt đầu, mình khuyên bạn nên khoan thử qua các lỗ trên jig trước để đảm bảo trơn tru.

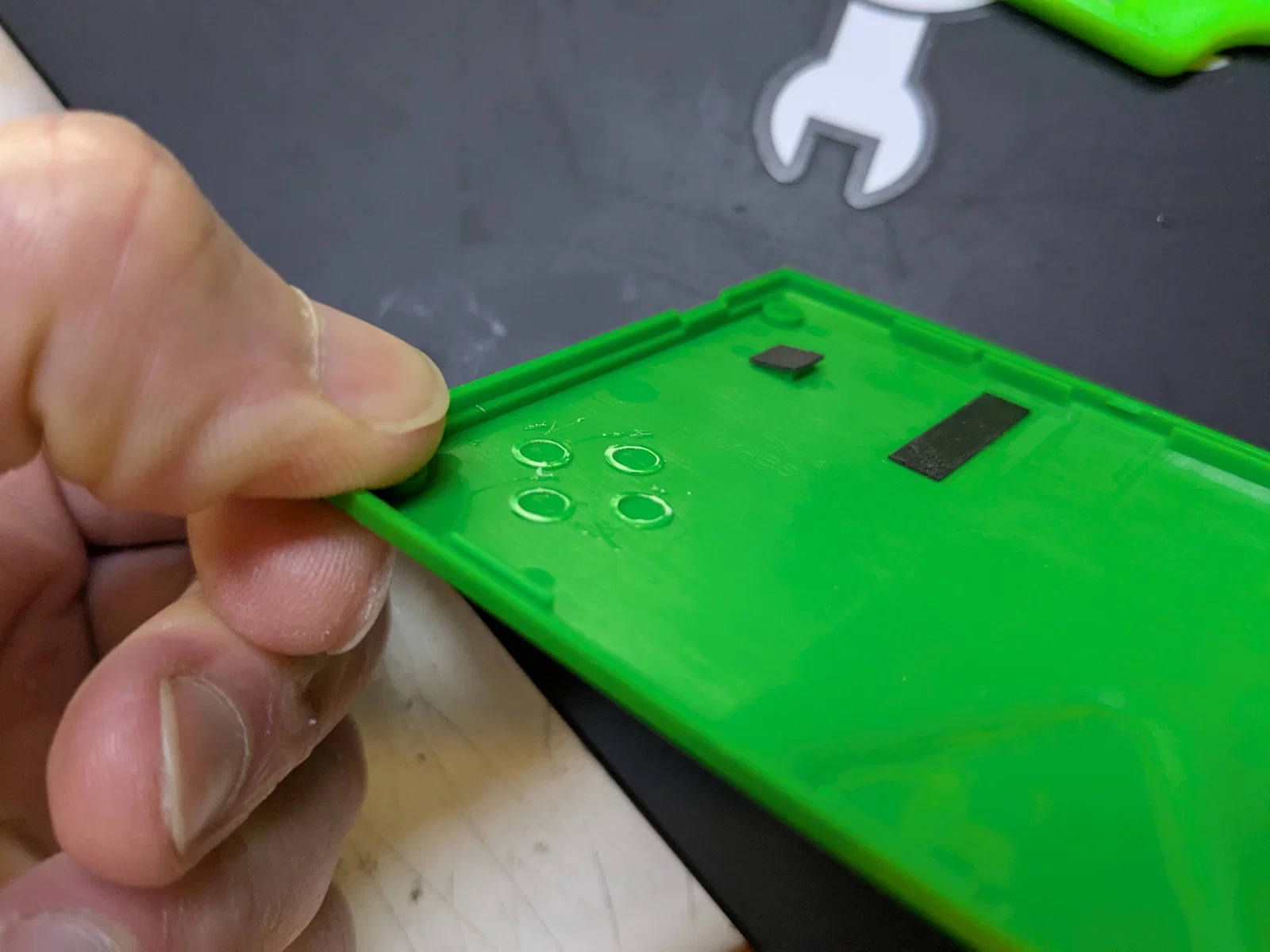

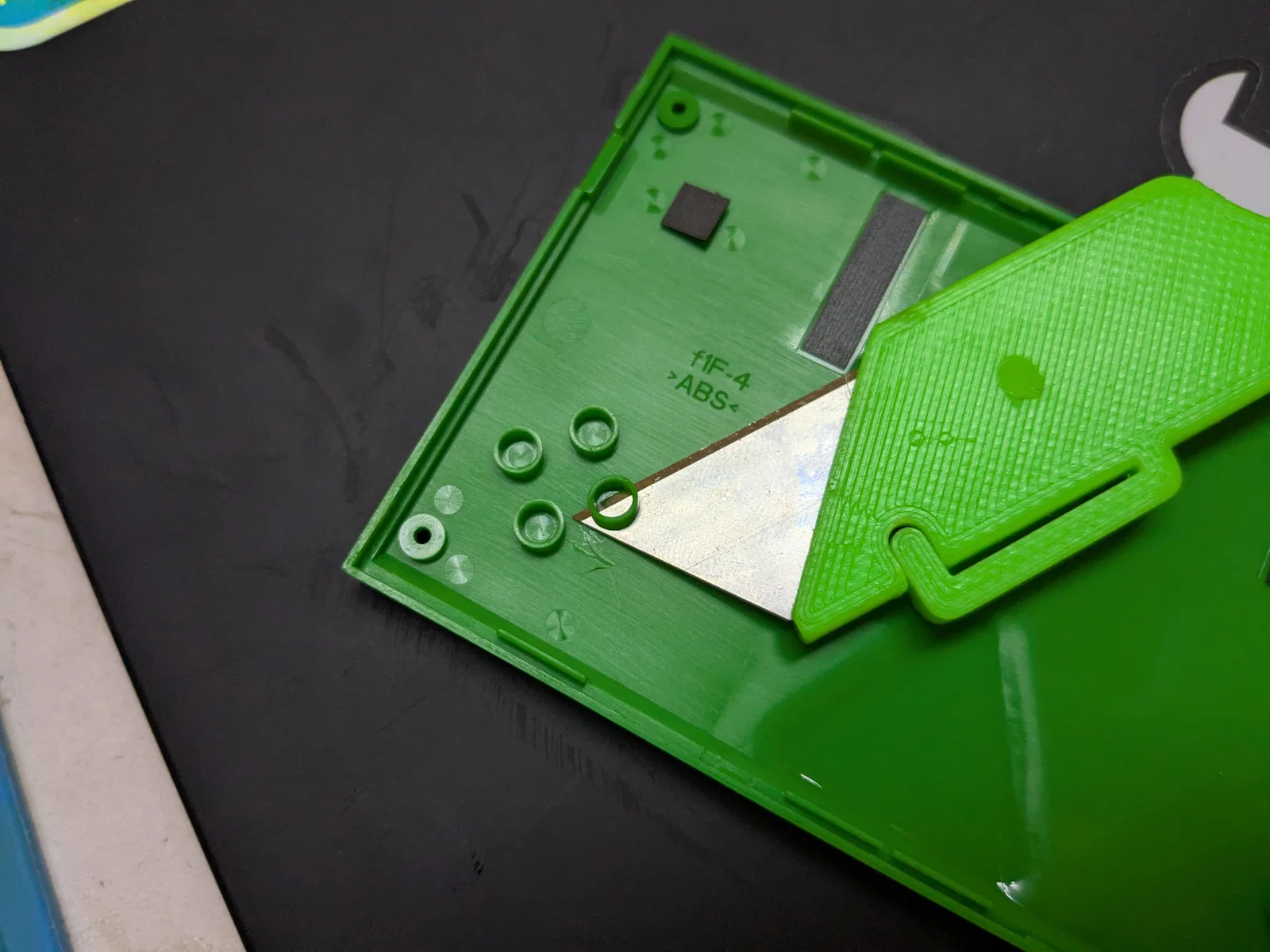

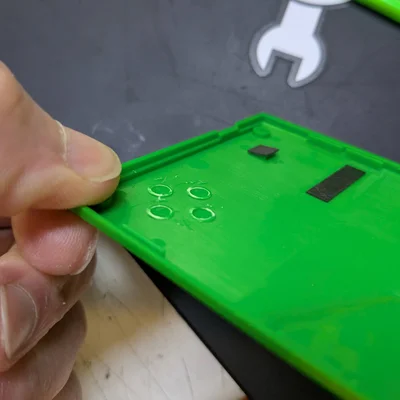

Trước khi khoan, bạn cần cắt bỏ phần nhựa thừa (support) ở vỏ sau máy để lấy chỗ cho thẻ SD, nếu để lại nó sẽ cản trở quá trình khoan đấy. Mình thường dùng một con dao sắc để cắt gọt phần này như hình minh họa bên dưới.

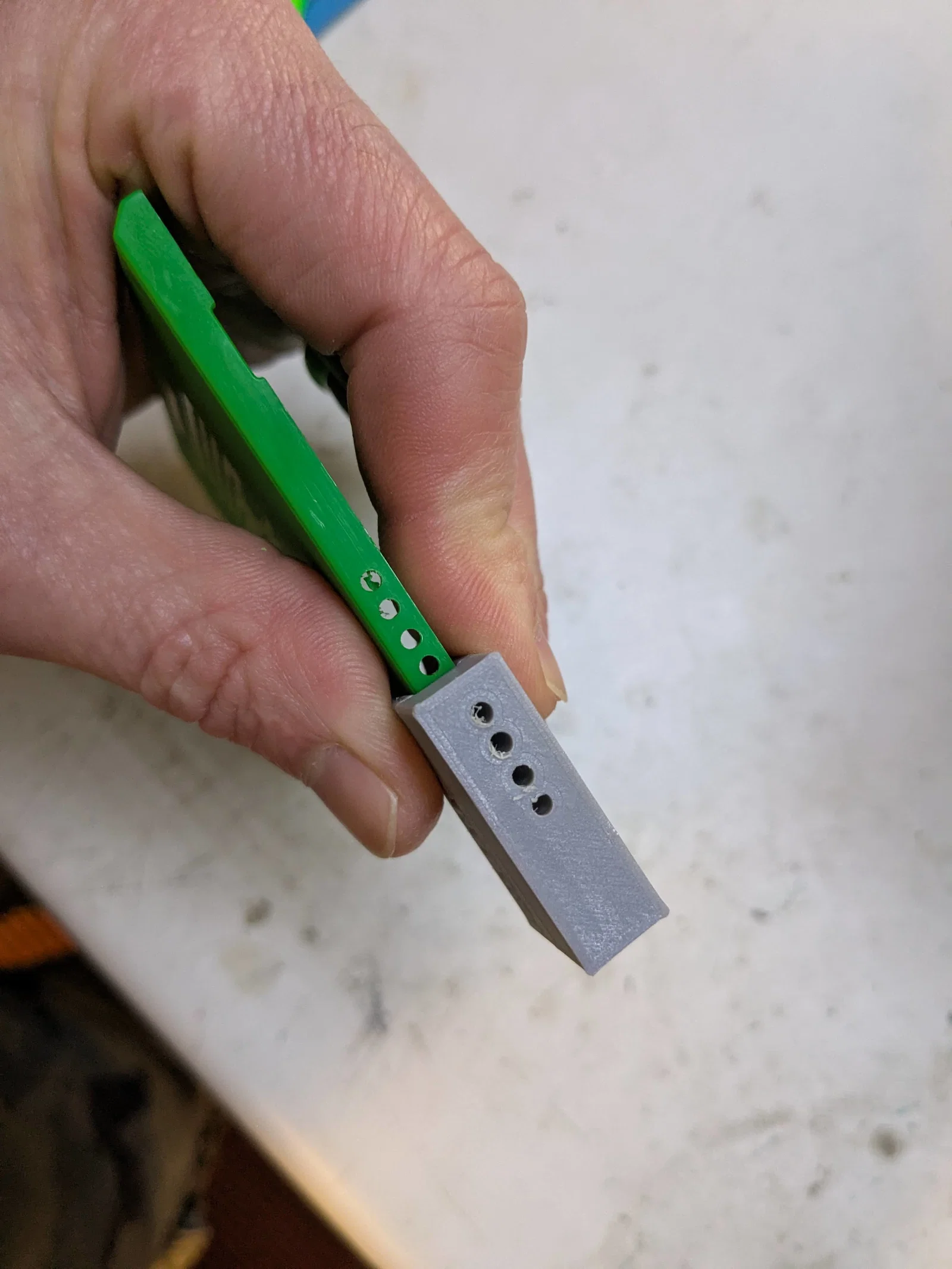

Bước 1: Dùng jig “zelda_game_and_watch_drill_jig_holes2.stl” để khoan 4 lỗ định vị.

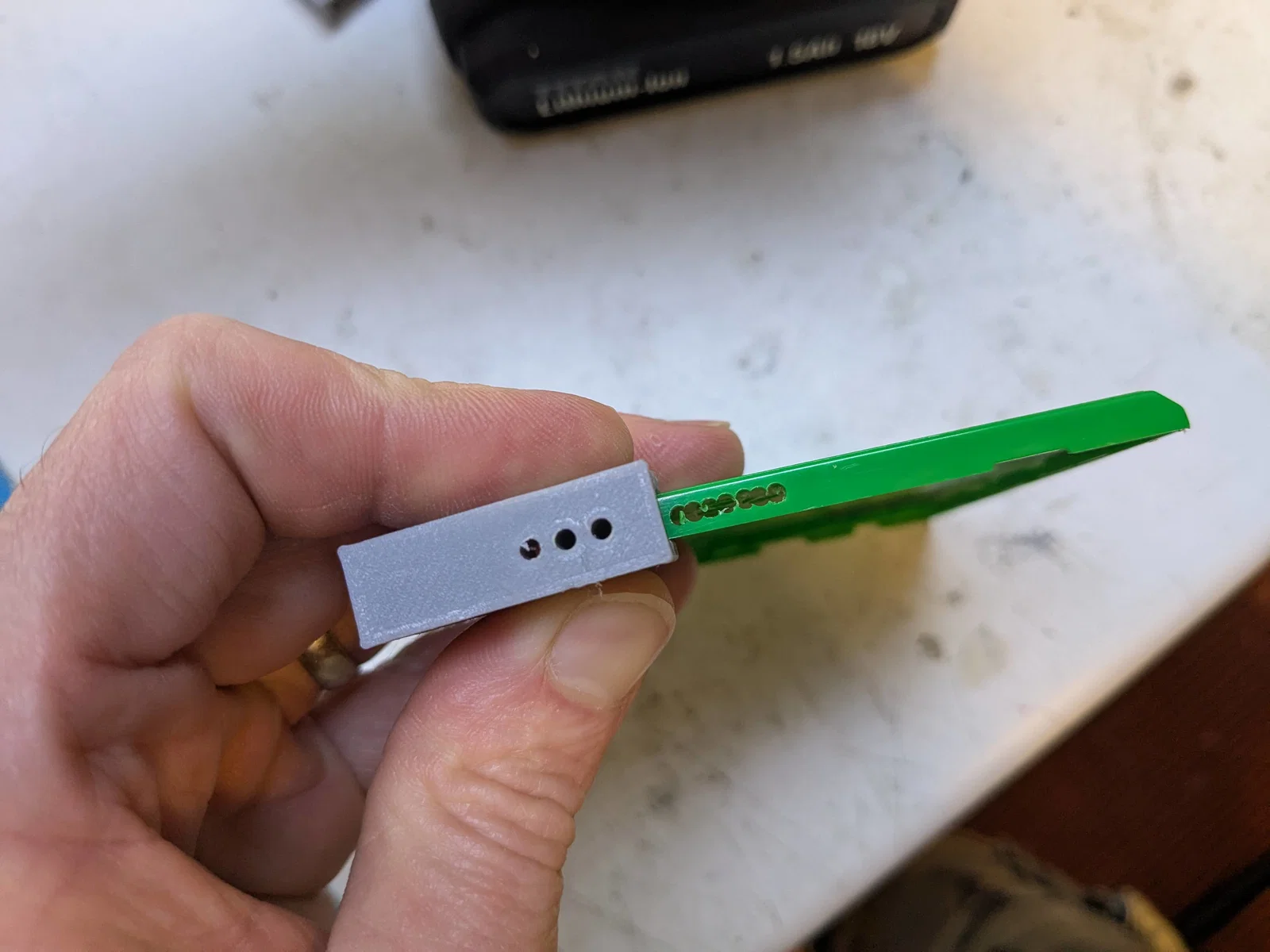

Bước 2: Dùng jig “zelda_game_and_watch_drill_jig_other_holes1.stl” để khoan tiếp 3 lỗ, việc này sẽ giúp loại bỏ phần nhựa nằm giữa 4 lỗ đã khoan trước đó.

Bước 3: Cuối cùng, dùng jig “zelda_game_and_watch_drill_jig_slot2.stl” để làm sạch phần nhựa còn dư. Bạn cứ di chuyển mũi khoan lên xuống dọc theo khe cho đến khi sạch là được. Nếu cần thiết, bạn có thể dùng thêm dũa kim nhỏ để mài cho lỗ thật phẳng nhé.
