Mô hình Power Rangers Ninja Storm Samurai Saber

Cấu hình in (Print Settings)

• Kiếm (Sword)
  • Số lớp tường (Wall loops): 2
  • Chiều cao lớp (Layer Height): 0.2mm
  • Độ đặc (Infill): 7%
  • Kiểu in đặc (Sparse infill pattern): Grid
  • Support: Tree
  • Loại Brim: Outer brim only
• Vỏ kiếm (Sheath)
  • Số lớp tường (Wall loops): 2
  • Chiều cao lớp (Layer Height): 0.2mm
  • Độ đặc (Infill): 5% hoặc thấp hơn
  • Kiểu in đặc (Sparse infill pattern): Grid
  • Support: Tree
  • Loại Brim: Outer brim only

Danh sách linh kiện

• Vỏ kiếm
  • Mút xốp dày 1mm để giữ kiếm cố định
  • Băng dính hai mặt
• Kiếm
  • Thanh ren 1 5/16 cắt ngắn còn 8 inch (~203 mm)

Hướng dẫn in

Kiếm

Bạn cứ đặt phần phẳng của mô hình nằm trên bàn in là được. Mình có dùng support blocker ở các vị trí cắt để chừa chỗ cho chốt căn chỉnh. Mục đích là để khỏi phải cực công gỡ support ở đó. Phần đầu mic là chỗ duy nhất thực sự cần dùng support. Các rãnh ở phần bảo vệ (guard) và miếng đệm (spacer) giúp đảm bảo lưỡi kiếm được lắp đúng hướng.

Ngoài ra, mình có kèm theo 2 mẫu công tắc (switch): một loại thấp và một loại thường. Bạn có thể dùng loại thấp để lấp đầy khoảng trống nếu không thích dùng loại thường.

Bạn sẽ cần in 3 chốt căn chỉnh và 4 chốt bảo vệ.

Vỏ kiếm

Phần này khá dễ. Mình xếp mô hình với phần rỗng hướng xuống mặt bàn in, ngoại trừ phần số 1. Mình khuyên bạn nên để infill không quá 5% để giảm trọng lượng nếu muốn đeo ở chế độ “bat”. Thanh ren cũng sẽ giúp hỗ trợ chịu lực rất nhiều.

Bạn sẽ thấy các chi tiết hình vuông nhô ra có một mặt dày và một mặt mỏng. Đây là cách đơn giản để đảm bảo bạn lắp các phần lại với nhau cho đúng. Về lý thuyết thì khó có thể lắp sai, nhưng cứ cẩn thận nhìn vào các khe hở để chắc chắn chúng khớp nhau là ổn.

Bạn có thể dán các dải mút xốp mỏng ở phía trên và dưới miệng vỏ kiếm, hoặc dùng miếng rộng hơn ở hai bên. Khi mình thử nghiệm, phần ngôi sao cắm vào mút xốp hơi nhiều nên dễ bị kẹt sau một thời gian nếu dán mút ở hai bên.

Lắp ráp

Độ dài kiếm: ~34 inch (~863.6 mm)

Độ dài vỏ kiếm: ~23 inch (~584.2 mm)

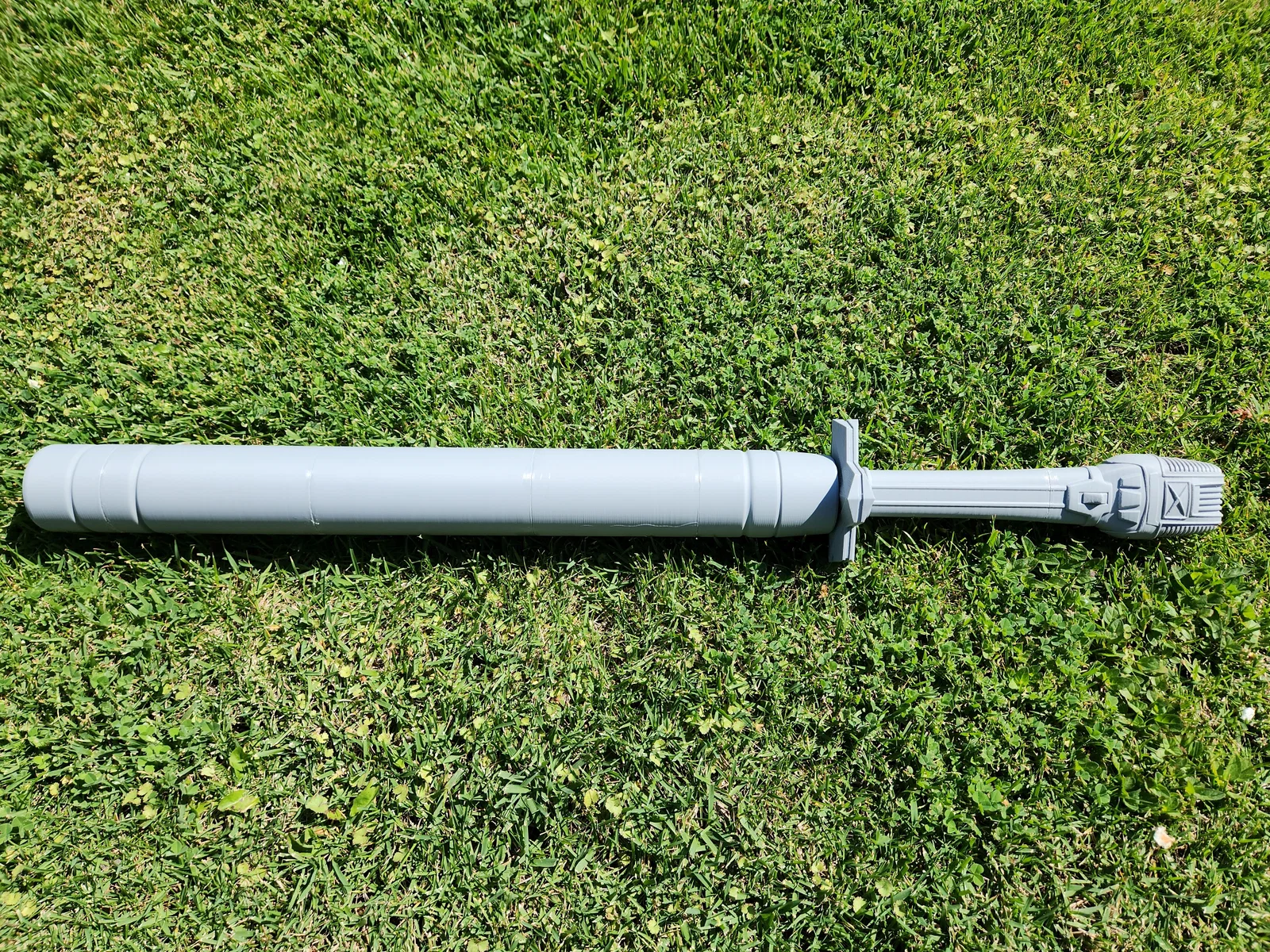

Độ dài kiếm khi nằm trong vỏ: ~35 inch (~889 mm)

Nhìn chung, mình làm lưỡi kiếm dài hơn khoảng 2 inch so với mô hình Ninja Sword cũ của mình. Đạo cụ thực tế có thể bằng nhau, nhưng mình thấy trong phim nó dài hơn một chút nên mình đã làm theo ý đó. Mình cũng đính kèm các file STL bản đầy đủ để bạn tùy chỉnh kích thước cho phù hợp với figure. Nếu cần điều chỉnh thêm, cứ nhắn mình nhé. Lưu ý là công tắc loại thường đã được gắn cố định vào phiên bản đó.
