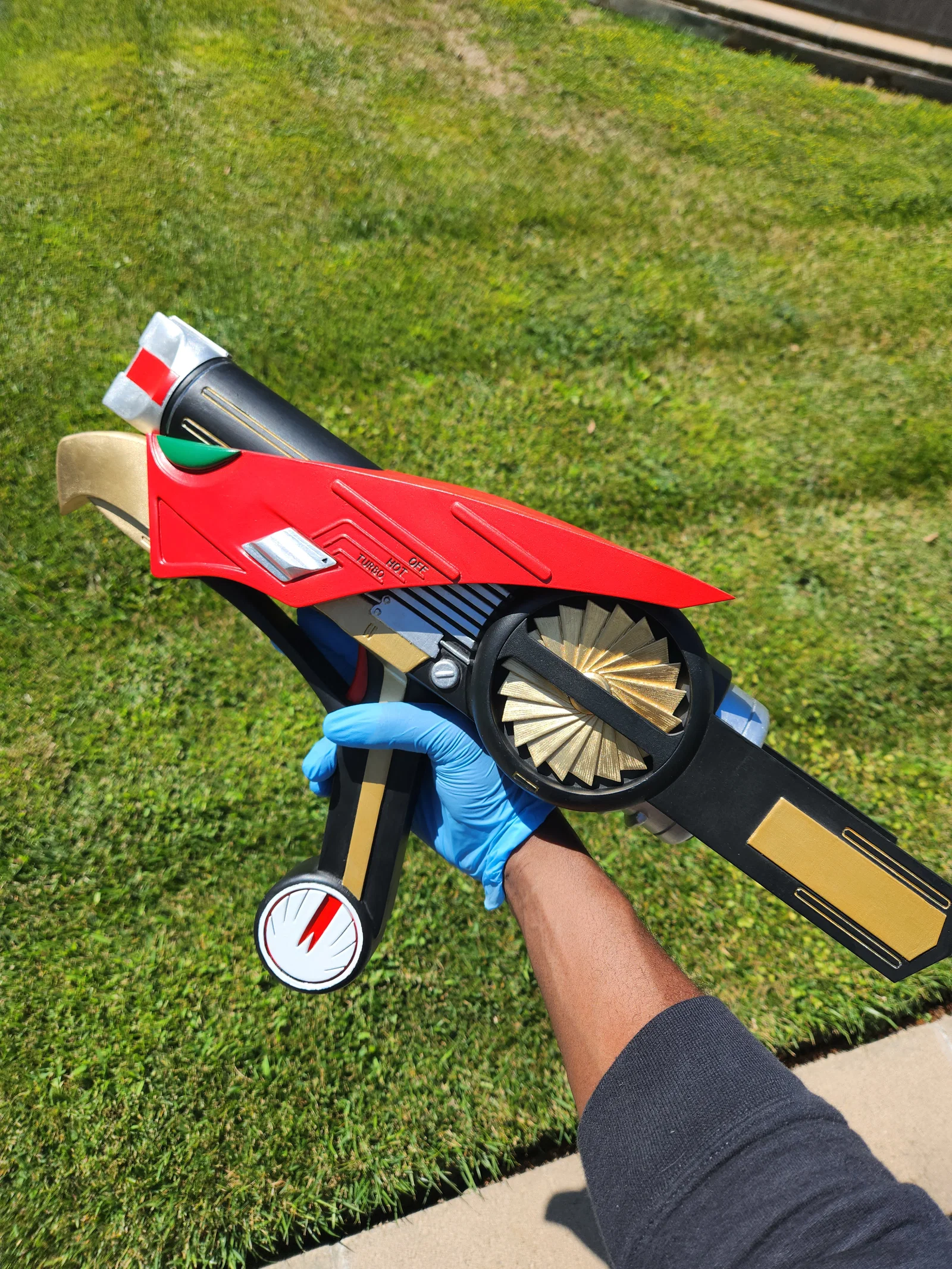

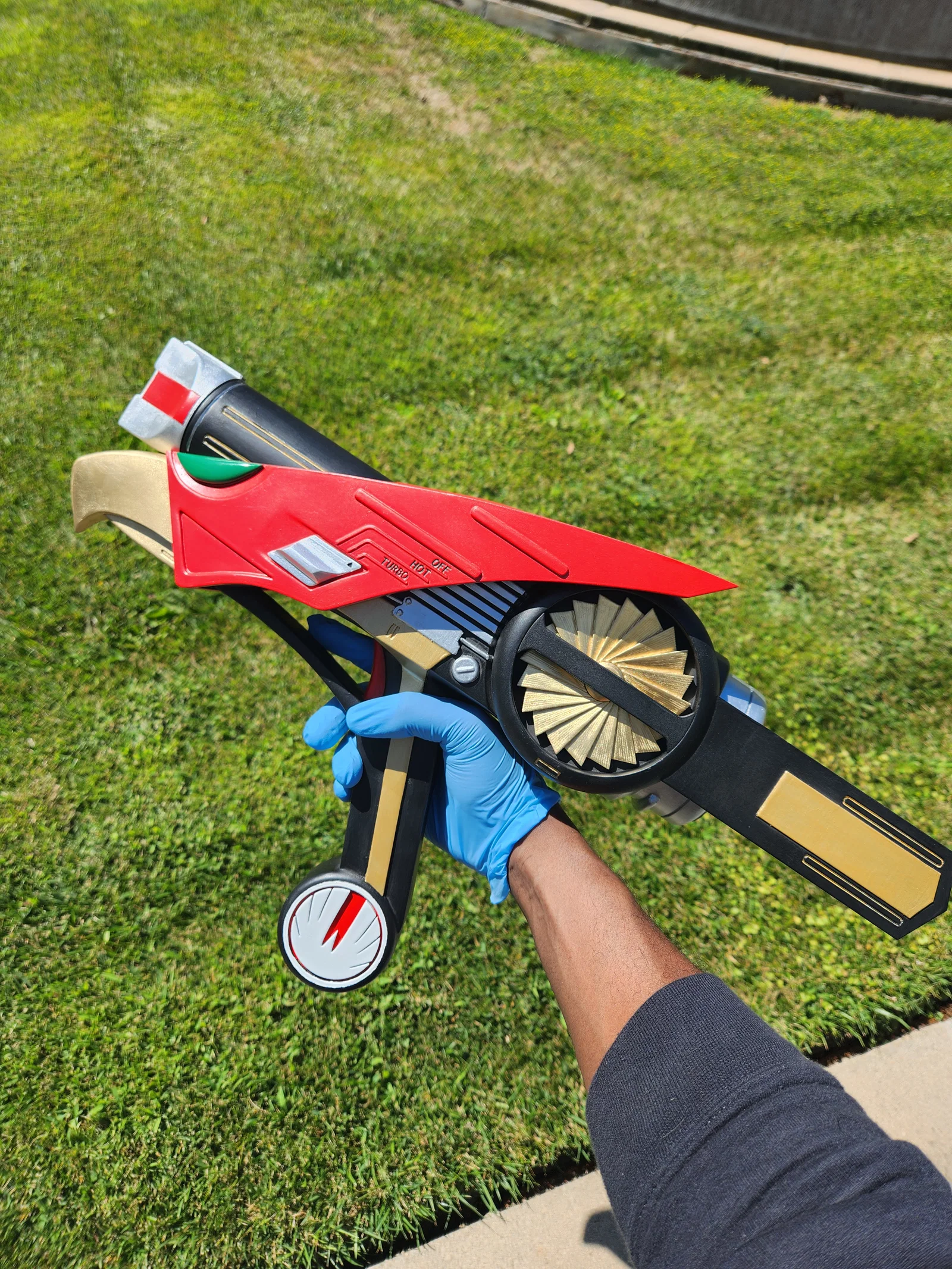

Power Rangers Ninja Storm Hawk Blaster (Mô hình in 3D)

Thông số in

• Wall loops: 2
• Layer Height: 0.2mm
• Infill: 3%
  • Có thể lên tới 5% nếu muốn, nhưng nhớ chú ý đến trọng lượng tổng thể
• Sparse infill pattern: Grid
• Support: Any (Bất kỳ)

Hướng dẫn in

Việc in ấn khá đơn giản. Bạn cứ sắp xếp các chi tiết tùy ý. Có một vài chi tiết cần in số lượng nhiều hoặc cần lật ngược, nên mình làm bảng dưới đây cho dễ theo dõi. Việc chọn nozzle và phần đuôi (back) phụ thuộc vào việc bạn có muốn kết nối nó với các bộ phận khác của Storm Striker hay không. Bạn sẽ cần nozzle có lỗ và nắp removable để làm việc đó.

• logo: In 2 cái
• fan_center: In 2 cái
• fan_blades: In 2 cái, lật một cái theo trục Y
• fan_bar: In 2 cái
• switch: In 2 cái, lật một cái theo trục Y
• handle_fan_pin: In 3 cái
• body_pin: In 4 cái
• fan_pin: In 8 cái (thực tế chỉ cần 1-2 cái mỗi bên để căn chỉnh cánh quạt là đủ)

QUAN TRỌNG: Khi lắp thành bộ Storm Striker, hãy đảm bảo hỗ trợ các chi tiết thật kỹ. Tùy vào cách in và quá trình xử lý bề mặt của bạn mà các điểm kết nối sẽ phải chịu khá nhiều lực. Dù sao đây cũng là sản phẩm in 3D nên hãy cẩn thận nhé.

QUAN TRỌNG 2: Các cánh tay phía sau hiện chưa có thiết kế hỗ trợ. Do hướng in tối ưu nhất lại chịu lực kém, đây là điểm yếu trong bản thiết kế này. Mình sẽ cố gắng cập nhật phiên bản tốt hơn sau. Hiện tại, để khắc phục, bạn hãy in với nhiều tường (walls) hơn và sử dụng infill kiểu gyroid. Cách này sẽ làm phần đuôi nặng hơn một chút.

Lắp ráp

Tất cả các link đều không phải liên kết tiếp thị

Danh sách linh kiện:

• 2 hoặc 3 ốc M3x10: Dùng để cố định nòng súng. Nếu muốn lắp bộ Storm Striker, mình khuyên nên dùng ốc. Bạn có thể dùng keo, nhưng nòng súng sẽ phải chịu thêm sức nặng từ Sonic Fin nếu không được cố định chắc chắn.
• 4 nam châm neodymium 20x5x2 mm cho phần nắp.
• Đũa gỗ 5/16 hoặc thanh sợi carbon cắt dài 10 inch (254 mm) để kết nối với Sonic Fin. Nếu dùng đũa gỗ, hãy mài vát các đầu vì gỗ không đồng nhất và dễ bị kẹt. Các bản in FDM có thể giãn nở kích thước, nên nếu lắp không khít, bạn có thể quấn thêm băng dính giấy vào thanh đũa.

Nòng súng cần gắn vào thân tay cầm trước khi lồng phần thân chim ưng lên trên.

Khi lắp cánh quạt, hãy chú ý nhìn ảnh mẫu. Góc nghiêng của cánh quạt sẽ khác nhau tùy bên. Mặc định, hãy tưởng tượng bạn đang ngắm qua ống ngắm. Các cánh được thiết kế cho phía bên trái. Có các chốt nhỏ để hỗ trợ, bạn chỉ cần dùng hai chốt chéo là đủ để giữ cánh quạt thẳng hàng.

Để sơn, mình có đính kèm stencil để đánh dấu vòng tròn màu trắng quanh tay cầm. Mình đã dùng băng dính che chắn, căn chỉnh stencil rồi vẽ theo vòng tròn để cắt phần cần sơn. Thanh giữa không được thiết kế chịu lực tốt, nên bạn có thể nhấn nhẹ để cố định khi vẽ.

Mình cũng dùng băng dính xốp hai mặt để gắn thân vào tay cầm, giúp dễ tháo rời khi vận chuyển. Bạn có thể dán keo chết nếu muốn.

Chiều dài (từ mỏ đến hết cánh quạt): ~508 mm Chiều cao: ~304 mm

Model đầy đủ cũng được đính kèm để bạn tự chia nhỏ hoặc thay đổi kích thước.
