Kiếm Power Rangers Ninja Storm

Cài đặt In

• Kiếm
  • Vòng lặp tường: 2
  • Chiều cao lớp: 0.2mm
  • Điền: 8%
  • Mô hình điền thưa: Lưới
  • Hỗ trợ: Cây
  • Loại Vành: Chỉ vành ngoài
    • Tôi chỉ sử dụng cái này cho các bộ phận 1, 2 và 3 của thanh kiếm.
• Vỏ
  • Vòng lặp tường: 2
  • Chiều cao lớp: 0.2mm
    • Tôi khuyên bạn nên in bộ trợ nâng ở 0.1mm
  • Điền: 8%
  • Mô hình điền thưa: Lưới
  • Hỗ trợ: Cây
    • Bộ phận 5 của vỏ có vẻ in tốt hơn một chút với các hỗ trợ thông thường. Nó chỉ chậm hơn một chút.
  • Loại Vành: Chỉ vành ngoài
• Giá đỡ
  • Vòng lặp tường: 2
  • Điền: 7%
  • Mô hình điền thưa: Gyroid

Danh sách bộ phận

• Vỏ
  • Mút xốp dày 1 mm để giữ kiếm cố định
  • Băng dính hai mặt
  • 2 vòng đệm M3
  • 2 ốc vít M3x10mm (đầu nút)
  • 4 - 8 Nam châm Neodymium 5x3mm
    • Tùy thuộc vào mức độ bạn muốn các nắp đậy dính vào
  • 1 M2x20 hoặc M2x25mm (đầu nút)
    • Ốc vít tùy chọn để khóa tay cầm
• Kiếm
  • 1 ốc vít M3x10mm (đầu nút)
  • 1 lò xo 0.3x4x20 mm
  • 4 Nam châm Neodymium 8x2mm
• Giá đỡ
  • 2 ốc vít M3x10mm (đầu nút) mỗi cái
    • Hơi tùy chọn nếu bạn không quan tâm đến đế

Tất cả các liên kết đều không phải là liên kết liên kết

Hướng dẫn In

Kiếm

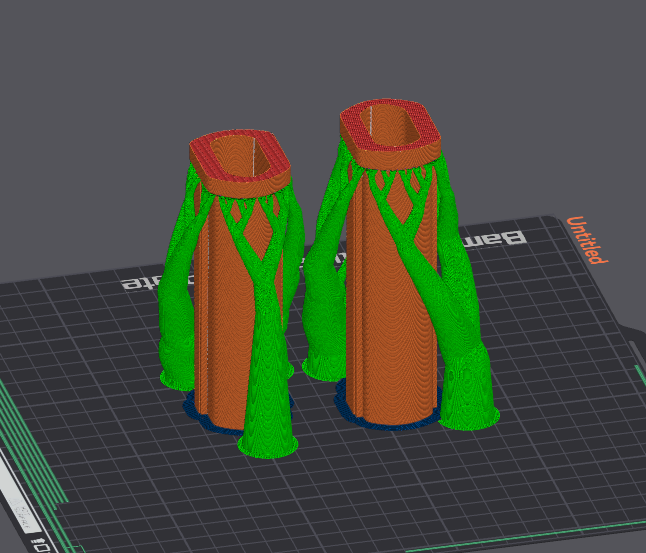

Hầu hết phần này khá đơn giản. Một điều cần có định hướng đặc biệt là kẹp. Do thiết kế, chỉ có một bề mặt tốt để có bản in đẹp. Bạn sẽ muốn nó thẳng đứng, với đầu nhọn chạm vào bàn in. Tôi đã sử dụng giá đỡ cây và vành để hỗ trợ, tôi chắc chắn rằng giá đỡ thông thường cũng hoạt động tốt.

Vỏ

Bạn có thể in các bộ phận này theo bất kỳ cách nào bạn muốn. Nhân đôi nắp và lật một cái theo trục y. Tôi khuyên bạn nên cắt tay cầm làm đôi và in nó trên các bề mặt phẳng. Tôi cũng khuyên bạn nên in các bộ phận 2 và 3 với các bề mặt mỏng hơn tiếp xúc với đĩa in. Tôi đã cắt chúng đặc biệt cho định hướng đó để chi tiết bên có thể in dễ dàng hơn một chút.

Lắp ráp

Dán mọi thứ lại với nhau khá đơn giản, chỉ cần khớp các bề mặt. pivot_set_helper có mặt để đảm bảo bạn đặt trục xoay ở đúng vị trí trên mỗi bên. Chỉ cần đẩy trục xoay vào càng xa càng tốt, và dùng búa đóng nhẹ nó vào hết cỡ. Tôi sẽ không dán nó vào vị trí. Nó có thể bị mòn, vì vậy bạn chỉ cần thay thế trục xoay thay vì toàn bộ tay cầm.

Khi nói đến bộ phận giữ kẹp cho kiếm, đừng dán chúng vào vị trí. Chúng nên được ép chặt. Ý tưởng là cho phép chúng có thể tháo rời trong trường hợp lỗ ốc bị trượt, hoặc chúng bị hỏng theo cách cho phép bạn kéo phần còn lại ra. Tôi cũng đã bao gồm 2 màn hình. Một cái trống và một cái có logo Ninja Storm. Hy vọng rằng điều đó sẽ giúp tùy chỉnh dễ dàng hơn bằng cách chỉnh sửa tệp STL hoặc sơn lên đó.

Sau khi luồn trục xoay qua tay cầm, hãy trượt nó vào vị trí. Khi vặn ốc, hãy đặt một vòng đệm giữa nhựa và ốc vít. Bạn sẽ muốn siết chặt các ốc vít hết mức có thể, nhưng cố gắng không làm trượt ren. Đây là lý do tại sao tôi nói đừng dán trục xoay vào vị trí. Nó được thiết kế để có thể thay thế nếu cần. Điều này sẽ cho bạn một lực ma sát tốt để giữ mọi thứ cố định phần lớn. Có một tùy chọn để đặt một ốc khóa.

Có chỗ cho 2 nam châm cho các nắp, mặc dù 1 cái là đủ. Việc lấy nắp ra có thể hơi khó khăn, vì vậy tôi đã cung cấp một công cụ trợ giúp để nhấc nó lên.

Mút xốp để giữ kiếm cố định nên đặt dọc theo bộ phận 5 và khoảng một nửa bộ phận 4 của vỏ. Nó sẽ chật, vì vậy bạn chỉ cần đặt một miếng dọc theo các cạnh. Không nên có mút xốp ở trên cùng hoặc dưới cùng của các bộ phận. Tôi sử dụng băng dính hai mặt để dán nó xuống. Nó giữ cho mút xốp có thể tháo rời nếu nó bị mòn. Bạn không cần dán băng dính dọc toàn bộ chiều dài của mút xốp, chỉ ở khu vực sẽ tiếp xúc với bộ phận 5. Kẹp ở đó là để tăng tính thẩm mỹ. Nó không đủ mạnh để giữ kiếm cố định. Chạy một ít nhiệt lên mút xốp có thể giúp bịt kín nó cũng như giảm khả năng bị bong ra.

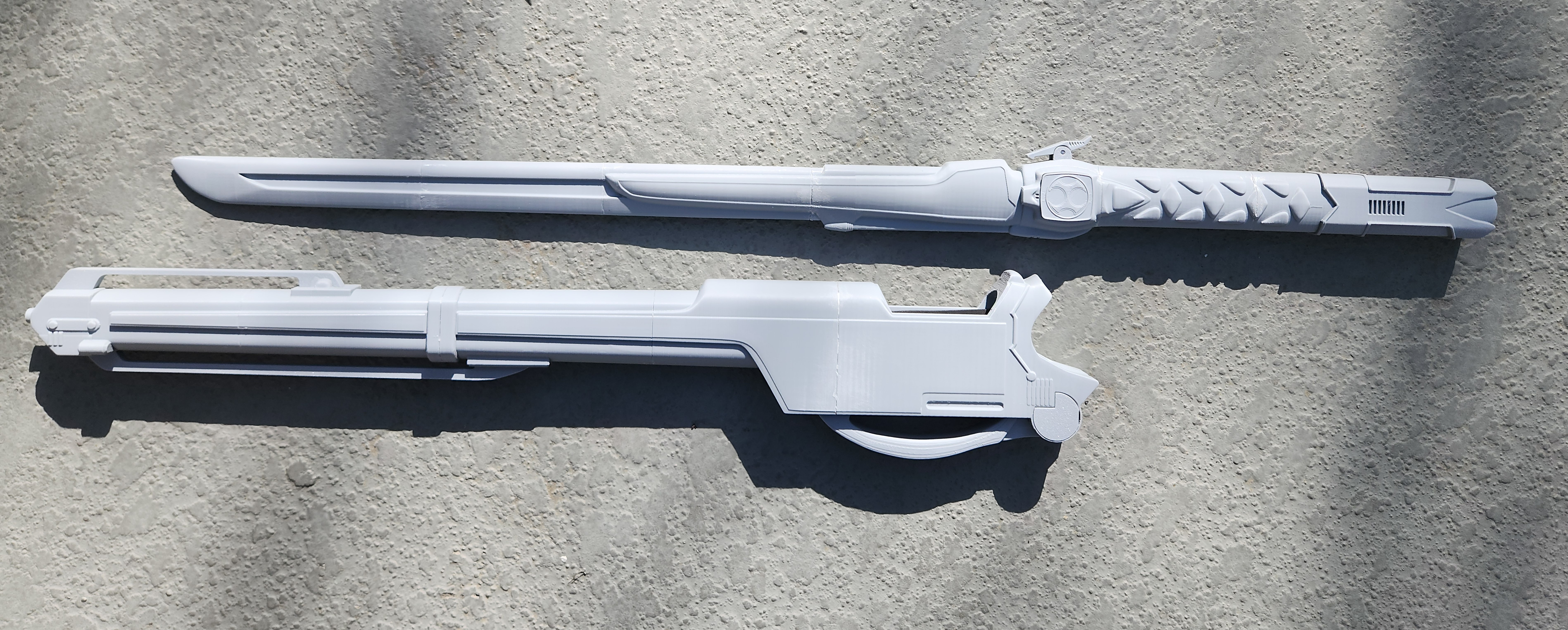

Chiều dài kiếm: 31 inch (787,4 mm)

Chiều dài vỏ: 24 inch (609,6 mm)

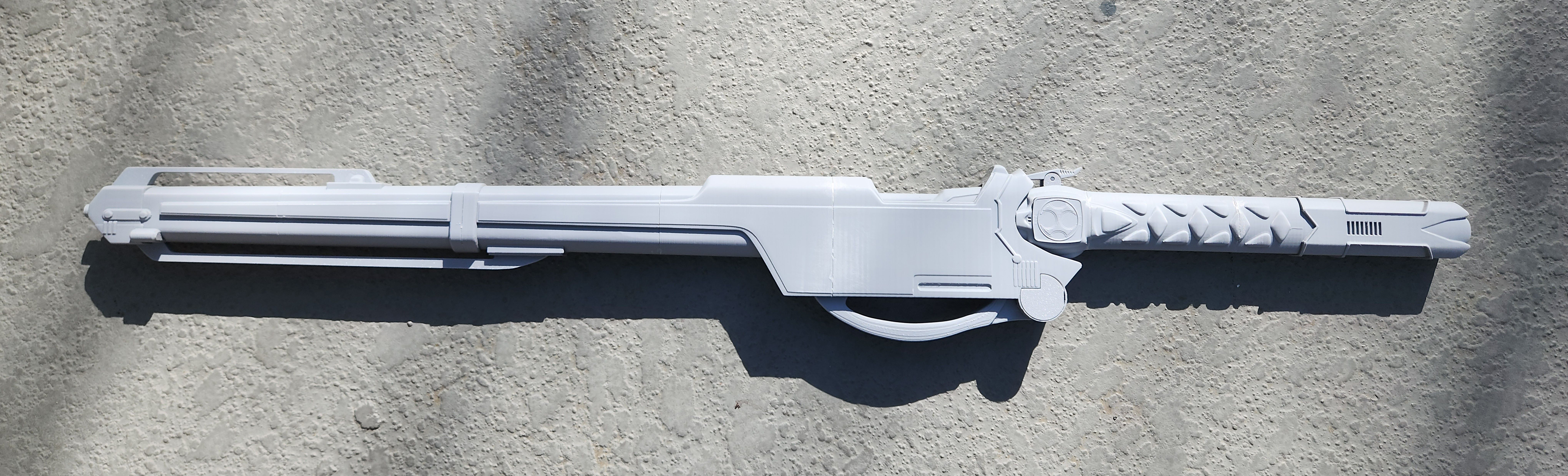

Chiều dài kiếm trong vỏ: 34 inch (863,6 mm)

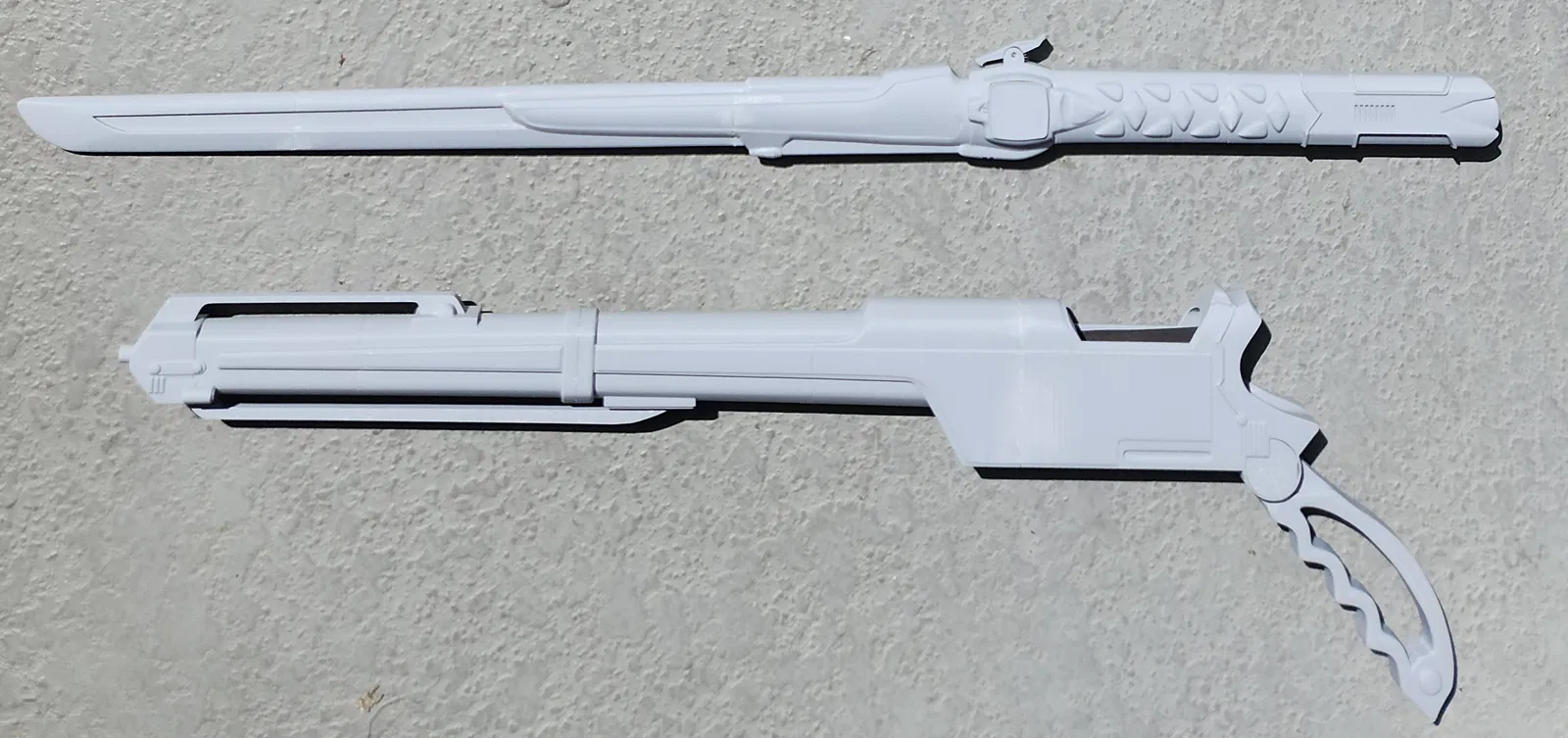

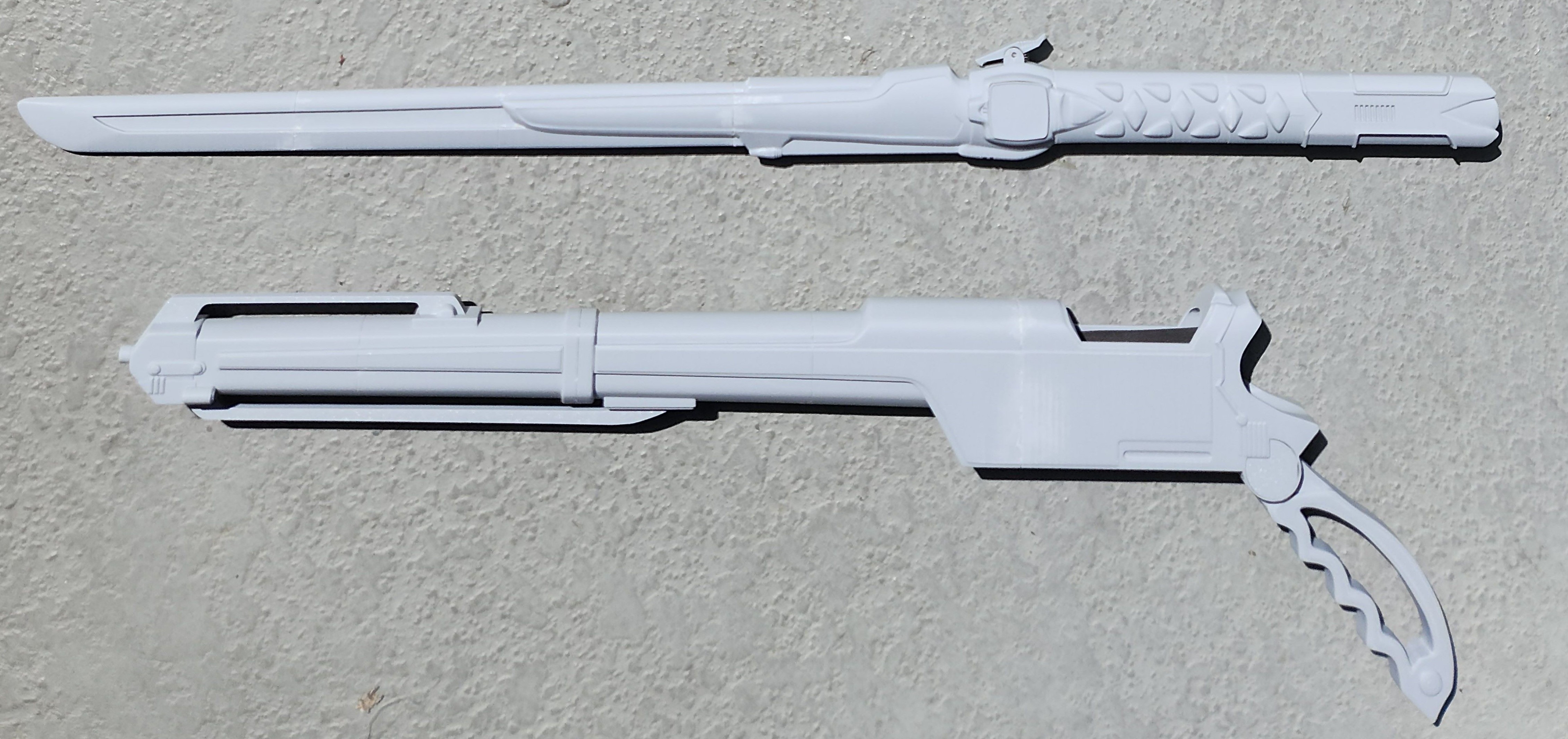

Nhìn chung, thanh kiếm và vỏ kiếm là sự kết hợp của những thứ tôi thích từ món đồ chơi, hình ảnh tham khảo và bản phác thảo ý tưởng. Kích thước của mọi thứ có vẻ phù hợp với tôi, mặc dù điều đó dẫn đến dung sai khá chặt ở một số nơi. Tôi đã xem xét việc thêm một vài chỗ để đeo dây đeo vai, nhưng đã quyết định không làm vậy. Thanh kiếm trong phim chỉ trôi nổi trên lưng họ. Nếu bạn muốn tự thêm dây đeo vai, thì hãy sử dụng một hình xuyến làm không gian âm trong slicer gần lối vào vỏ. Từ đó bạn có thể buộc đầu kia của dây đeo vai quanh vòng trên vỏ, hoặc thậm chí sử dụng thủ thuật hình xuyến tương tự cho cả hai.

Có các giá đỡ đi kèm để trưng bày khi có vỏ hoặc không có vỏ. Tôi thường chọn giá treo tường, nhưng cái này không thực sự có cấu hình cho việc đó. Tôi có thể sẽ tạo lại chúng sau.
