Lian Li A3 - Ống Dẫn Khí (Fan Duct) Cho Quạt Sau

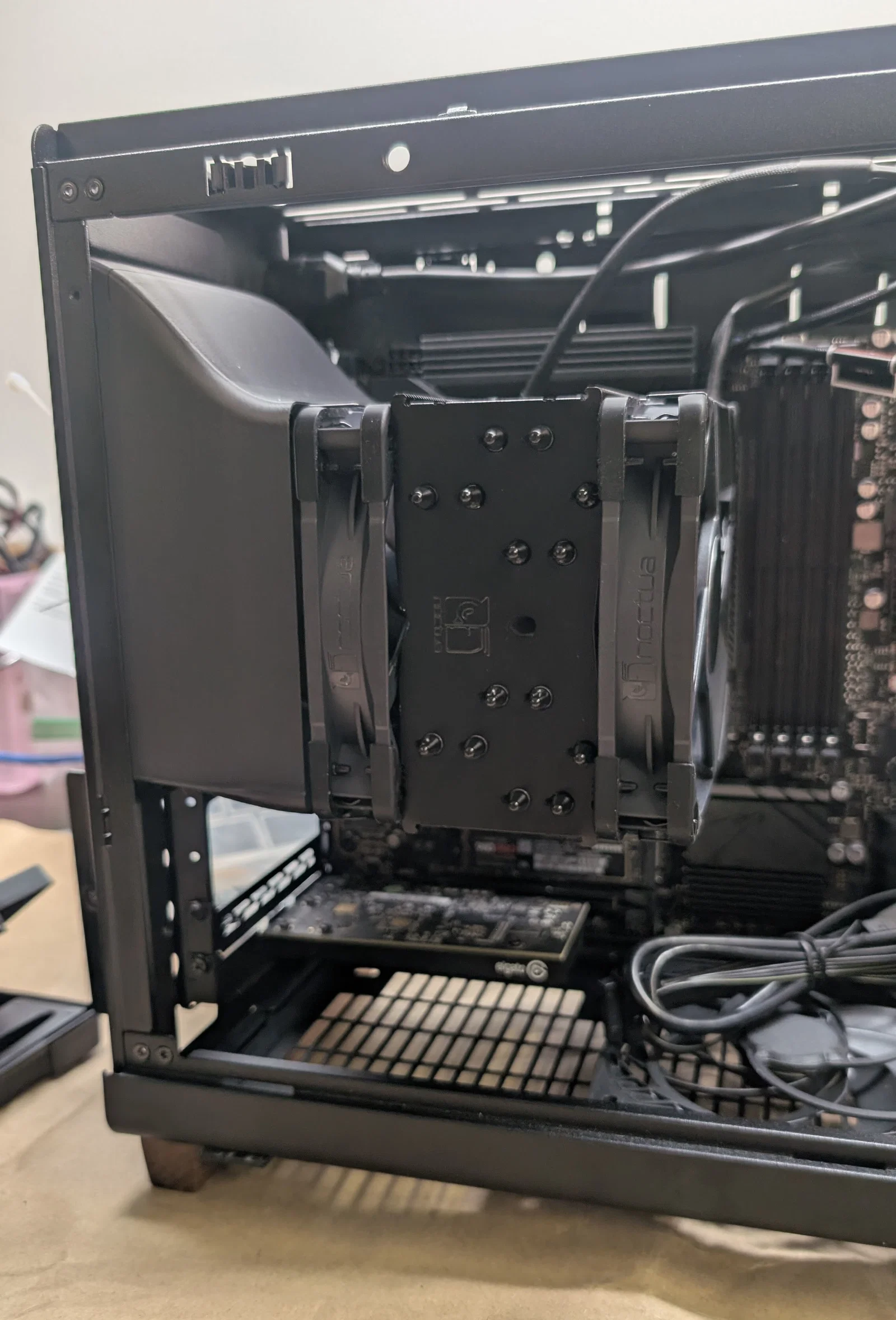

Mình đã xoay ngược chiều quạt trên tản nhiệt Noctua NH-U12A để hút không khí từ phía sau thùng máy Lian Li A3, và mình làm cái ống dẫn khí (duct) này để kết nối khoảng hở giữa mặt sau thùng máy với quạt tản nhiệt.

Phần này che toàn bộ khu vực quạt phía sau (~150mm x ~120mm) và thu nhỏ lại còn 120mm x 120mm để vừa với khung quạt.

Lưu ý là mình không chắc nó có khớp với các cấu hình khác hay không, vì mình cũng không rõ vị trí chân CPU có chuẩn hóa hoàn toàn trên các mainboard hay không. Cấu hình của mình là:

• ASRock B850M Riptide
• Noctua NH-U12A

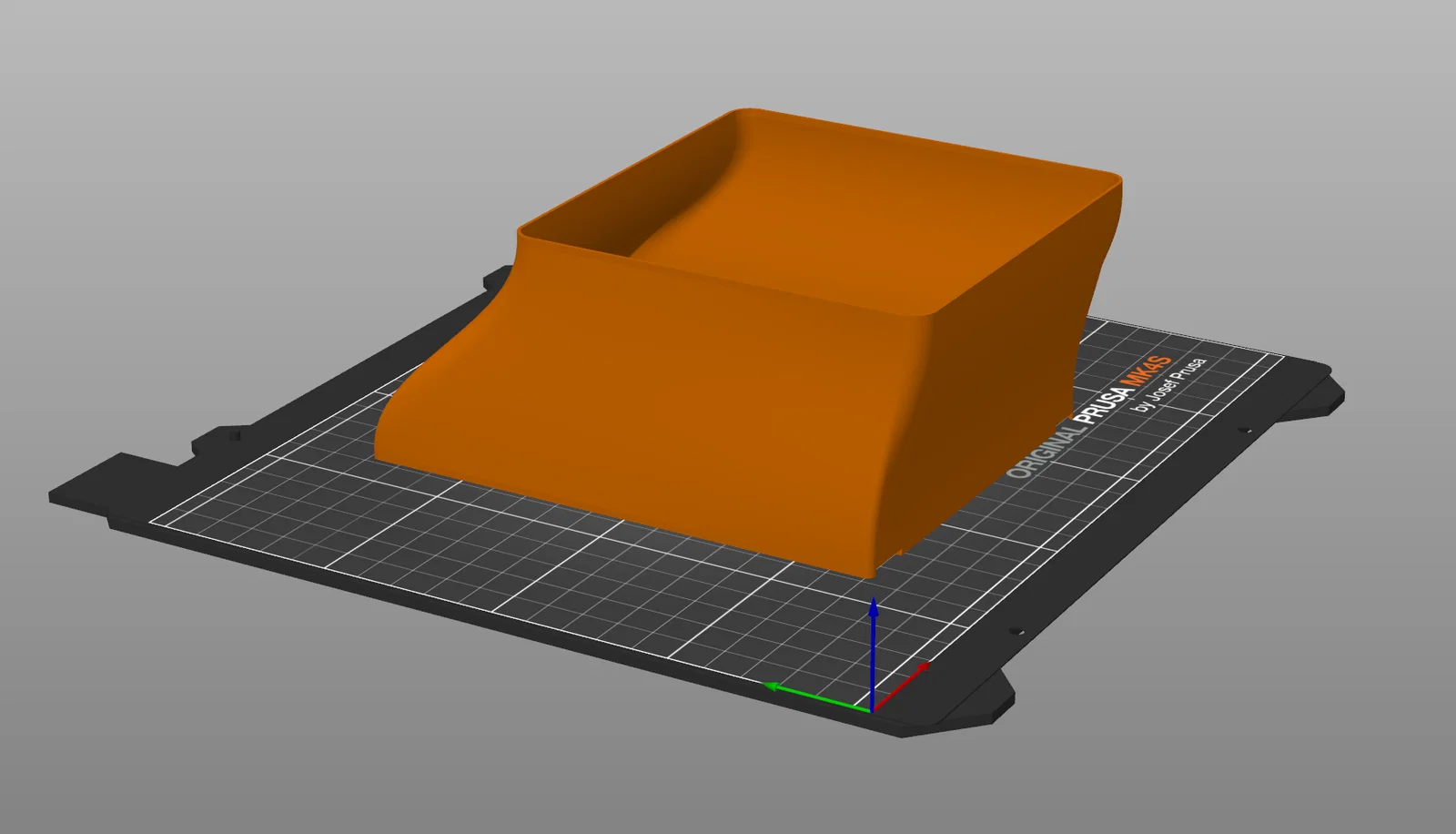

Mình có dùng brim để giữ mép, in với 3 perimeter và infill mặc định (gyroid). Mình có bật support cho phần lỗ bắt ốc, nhưng thực ra nó không lớn lắm nên có lẽ cũng không cần thiết.

Trình độ dựng hình của mình chỉ ở mức nghiệp dư thôi, nên model này chưa hoàn hảo lắm. Do cách làm việc của mình còn chưa tối ưu nên lúc chỉnh kích thước hơi bị lỗi, nhưng đây là kết quả tốt nhất mình làm được! Nó vẫn hoạt động tốt và mình thấy nhìn cũng ổn.

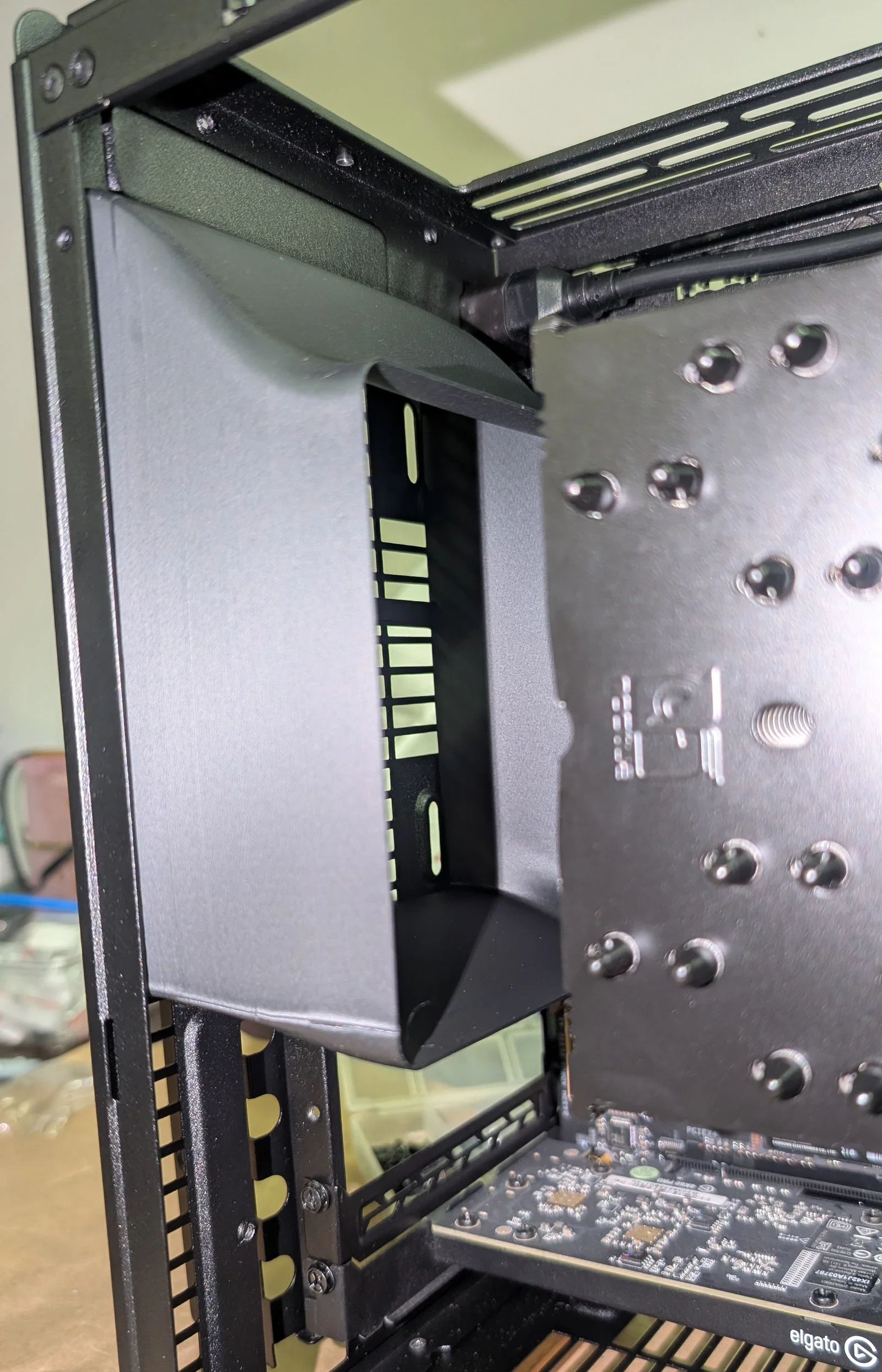

Một lưu ý nữa: bạn cần tháo quạt phía sau của tản nhiệt ra trước khi lắp ống dẫn này vào. Nếu gắn cả hai quạt thì sẽ không còn đủ chỗ để luồn ống vào giữa khung máy và tản nhiệt được đâu. Sau khi lắp ống xong thì bạn gắn quạt lại là được.

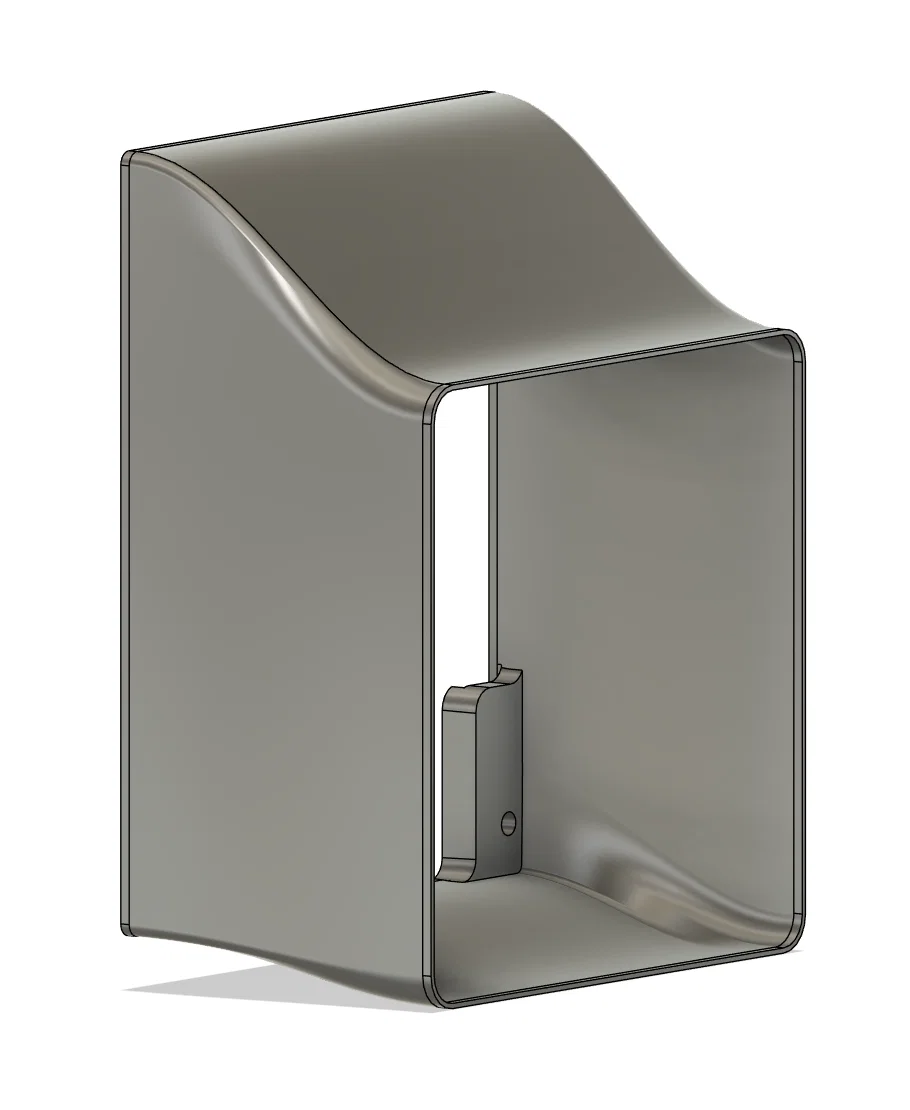

Mình có đính kèm file Fusion, nhưng nói thật là nó hơi lộn xộn vì mình mới tập dùng Fusion 360 thôi, chỉnh sửa kích thước có thể làm lỗi file đó. Mình làm theo kiểu "cần cù bù thông minh" thôi.

Cập nhật ngày 30/04/25: Mình đã dựng lại model từ đầu và cập nhật thiết kế mới. Hy vọng bản này dễ chỉnh sửa hơn nhé!
