Chân NCASE M2 nâng cao + bản IO cho M2 Grater
- Lượt tải
- 168
- Lượt thích
- 10
- Lượt coi
- 2.015
- Bản remix
- 0
- Bình luận
- 0
File 13 1,7 MB
- M2-case-feet-TypeA_15mm_1778876413.stepSTEP · 27,5 KB
- M2-case-feet-TypeA_15mm-NoInsert_1778876414.stepSTEP · 25,1 KB
- M2-case-feet-TypeB_15mm_1778876415.stepSTEP · 35,1 KB
- M2-case-feet-TypeB_15mm-NoInsert_1778876416.stepSTEP · 32,7 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #271011
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả
Cập nhật 26/04/2026:
- Thêm bộ biến thể cao 15mm.
- Lỗ của biến thể này sâu 4mm. Cần dùng insert loại M3x3x5 hoặc M3x4x5
- Thay lỗ bắt phía dưới thành chốt định vị (guide post) 2mm. Mình muốn thử cách khác để canh đúng vị trí lỗ vít. Theo những gì mình test với bản 25mm, điểm bắt vít phía ngoài có vẻ đã đủ cứng vững cho phần chân. Nếu có vấn đề gì thì báo mình biết nha
- Dời (offset) bản IO để cổng cái (female port) canh sát hơn với mặt IO, theo góp ý của u/ormandj trên Reddit. Thay đổi này áp dụng cho cả bản 15mm và 25mm.
- Sắp xếp lại file theo từng biến thể chiều cao

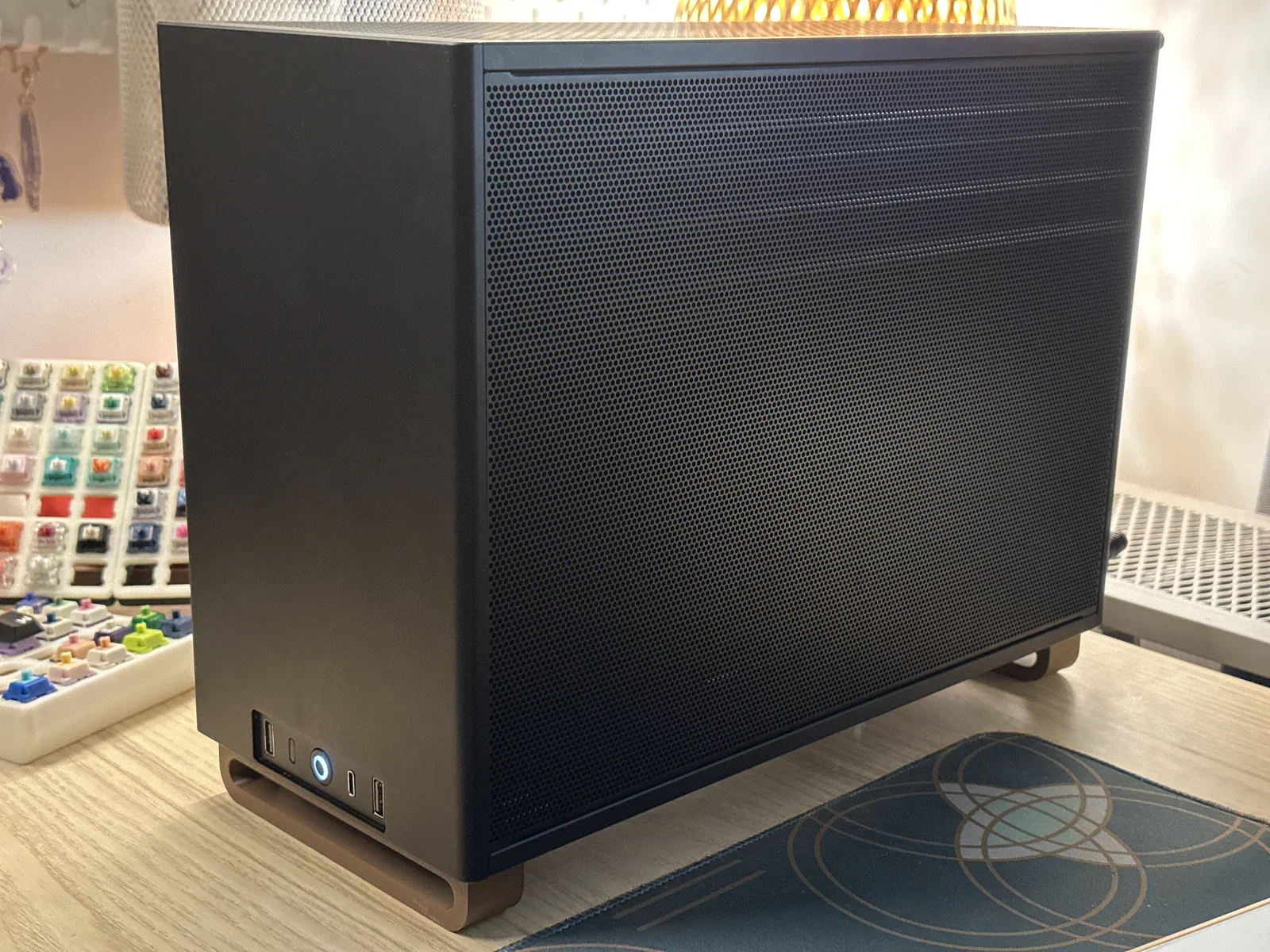

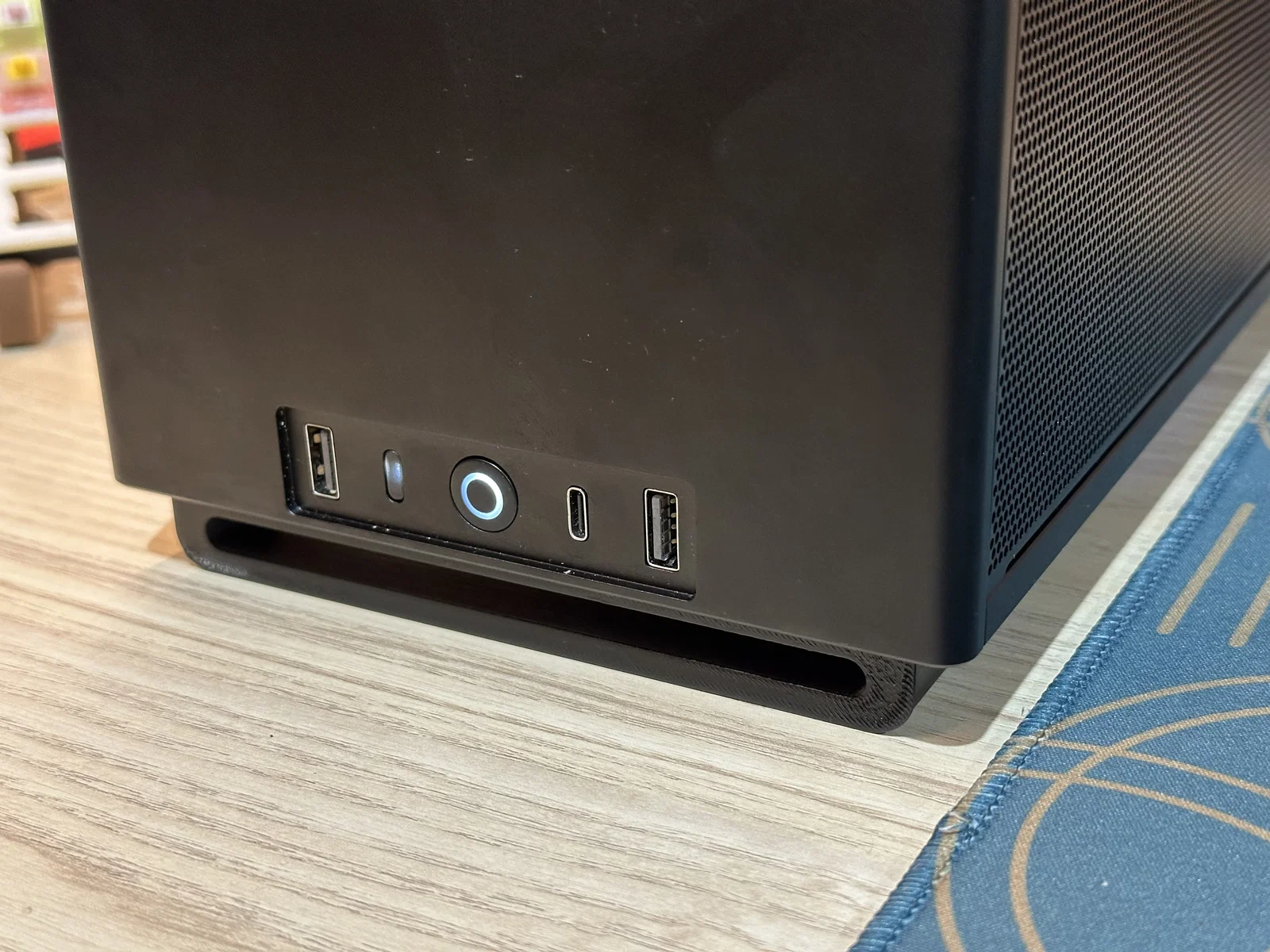

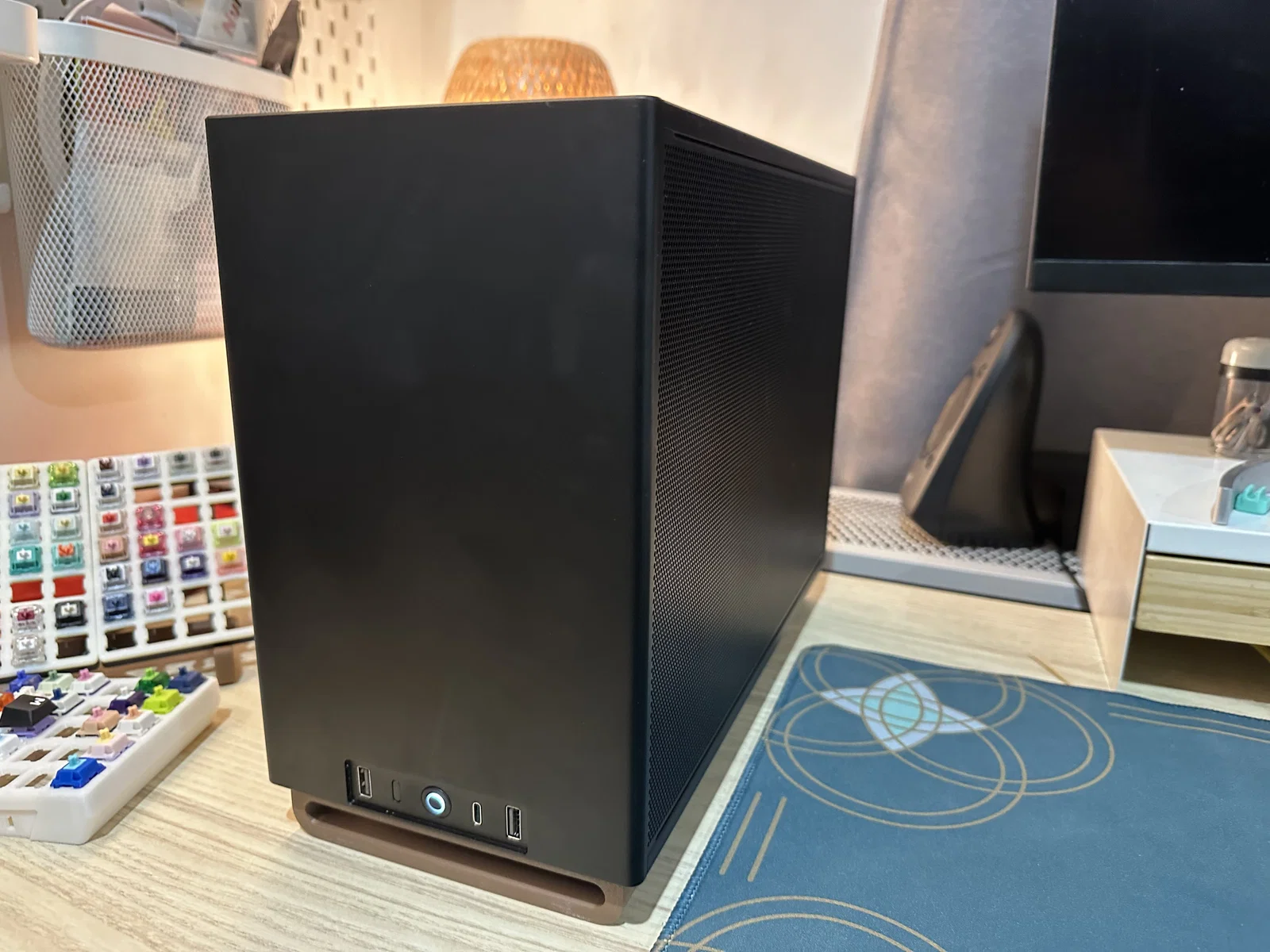

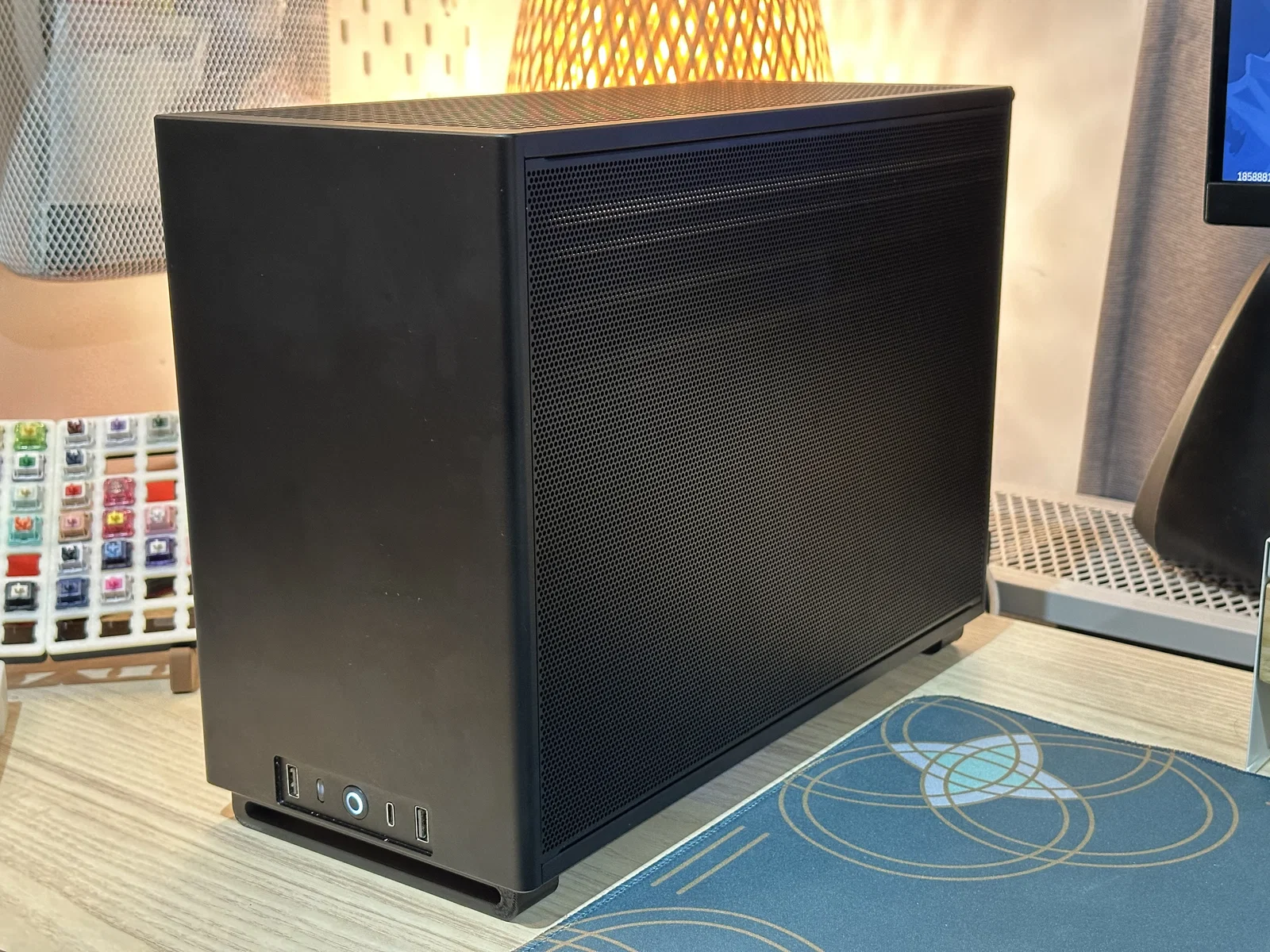

Mình làm một bộ chân case cao 25mm, tương thích với đa số biến thể NCASE M2.

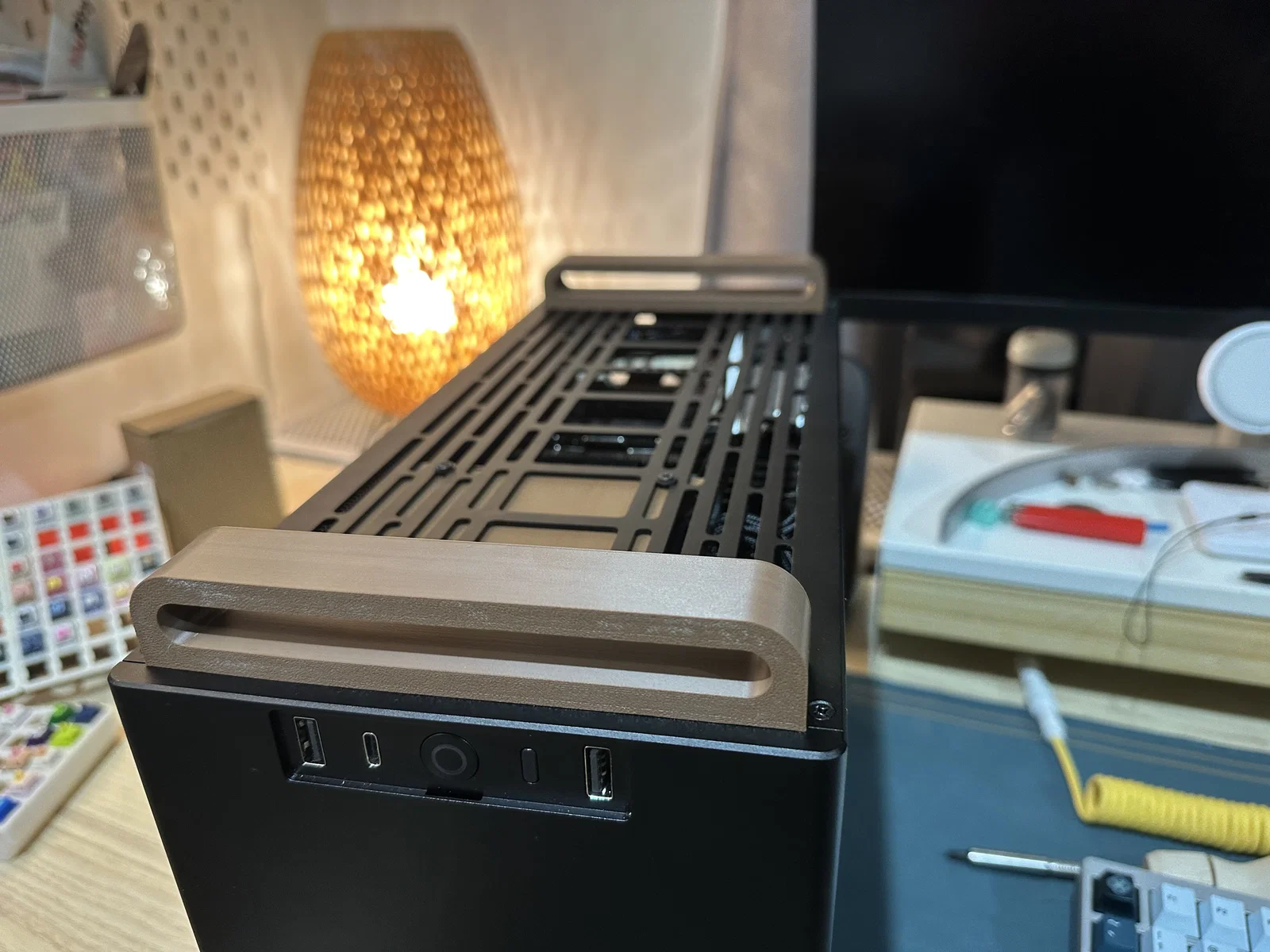

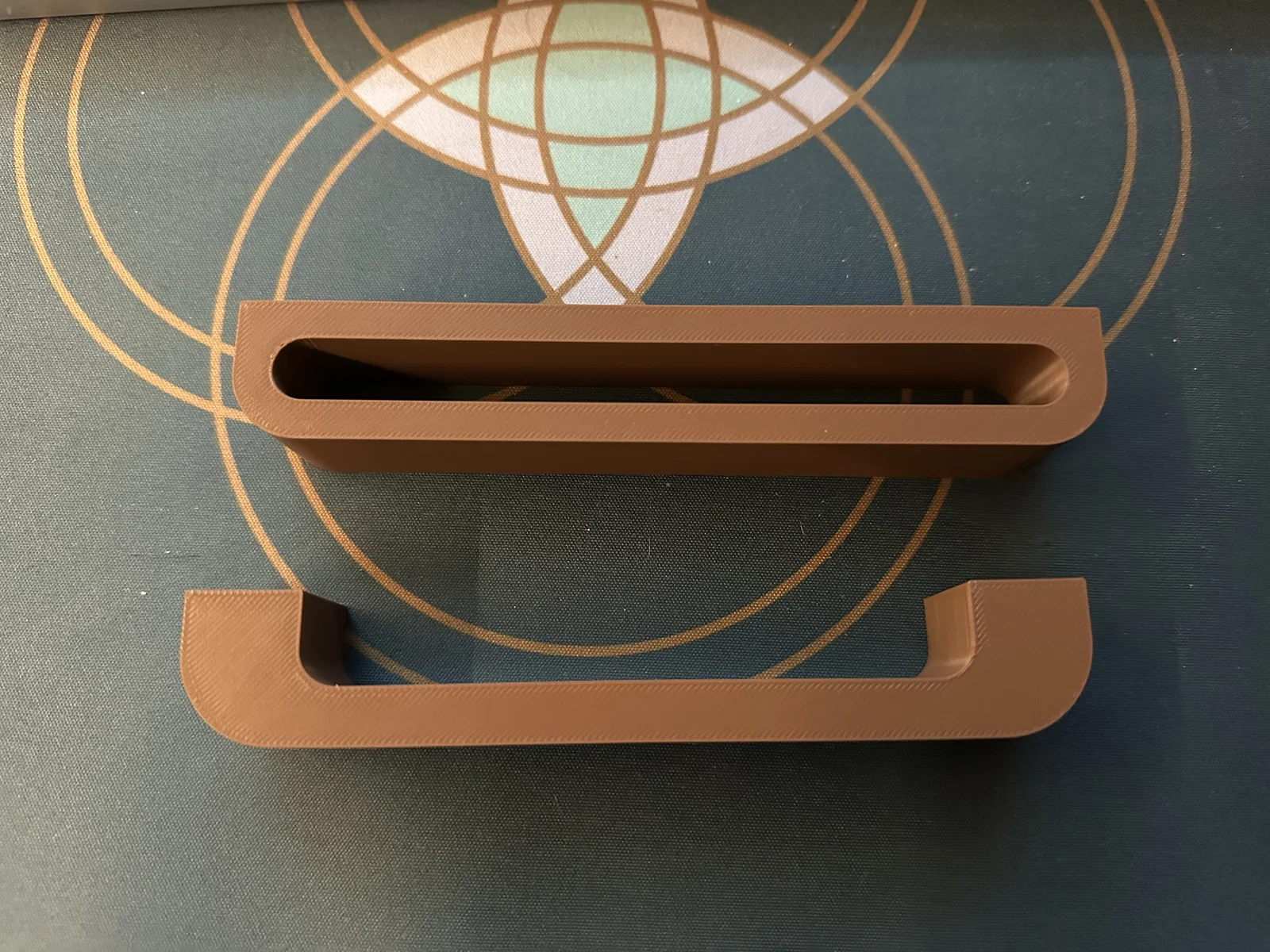

Bộ này có 2 phiên bản: dạng O dài (Type A) và dạng chữ U (Type B)
Tất cả phiên bản đều dùng vít M3 và không che các lỗ vít của tấm đáy (bottom panel).
Trước khi in, mình khuyên nên in file test để đảm bảo lỗ vít khớp với bản in cuối. Bạn có thể dùng nó làm mốc để scale mẫu.
In bằng Overture ASA trên Bambu Lab P1S với nozzle 0.4mm, infill 15%, 3 walls.
Không cần support
Nếu dùng bản có insert, bạn sẽ cần insert M3 x 4 x 5 hoặc M3 x 5.7 x 4.6. Ngoài ra cũng có bản thường phòng trường hợp bạn không dùng insert như mình.

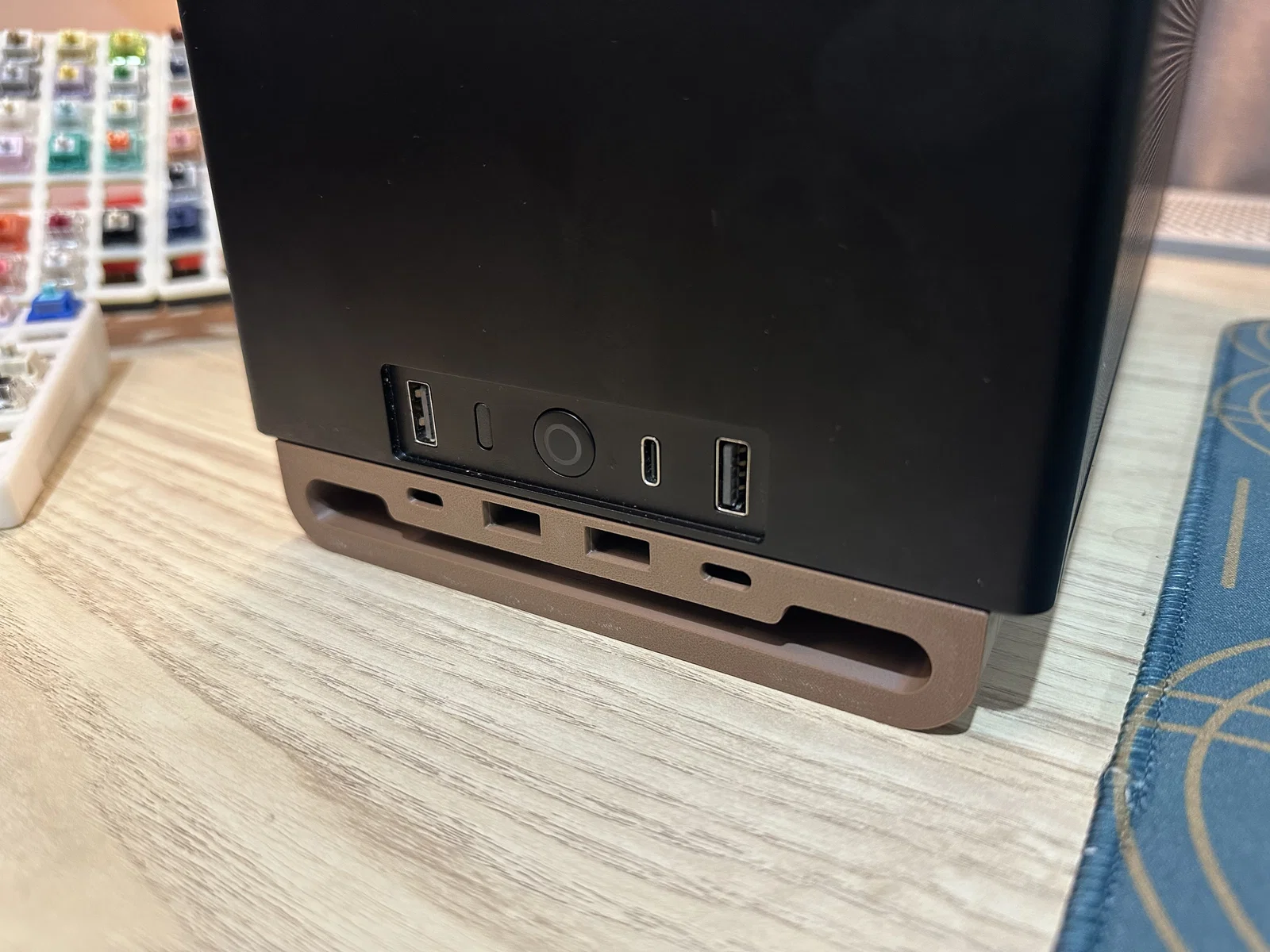

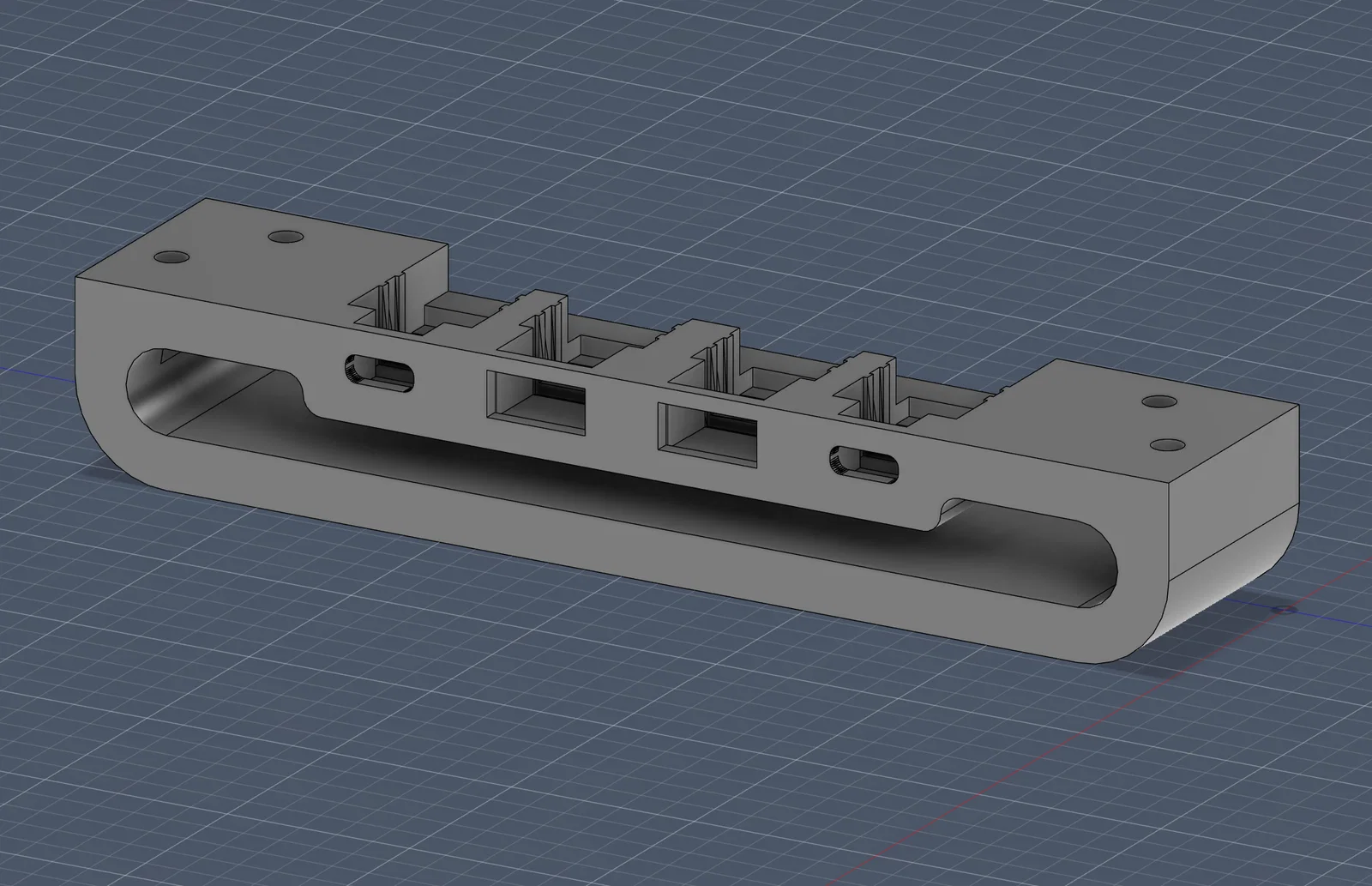

Mình cũng làm thêm bản IO bằng cách remix chân NCASE IO lên phiên bản Type A. Lưu ý là mình không có bản Grater nên không test được có lỗi gì không. Nếu bạn phát hiện vấn đề thì để lại bình luận bên dưới giúp mình nha.
Thông số in
- Định dạng
- step
- Số file mô hình
- 13
- Tổng dung lượng
- 1,7 MB
- File lớn nhất
- 380,7 KB
