Bản remake chuột Atari ST (sử dụng linh kiện M185)

DỰ ÁN ĐANG THỰC HIỆN
23-Tháng 3-2026 - Đã cập nhật với các cạnh được bo tròn mượt mà hơn, tối ưu hóa hướng in và chức năng nút bấm.

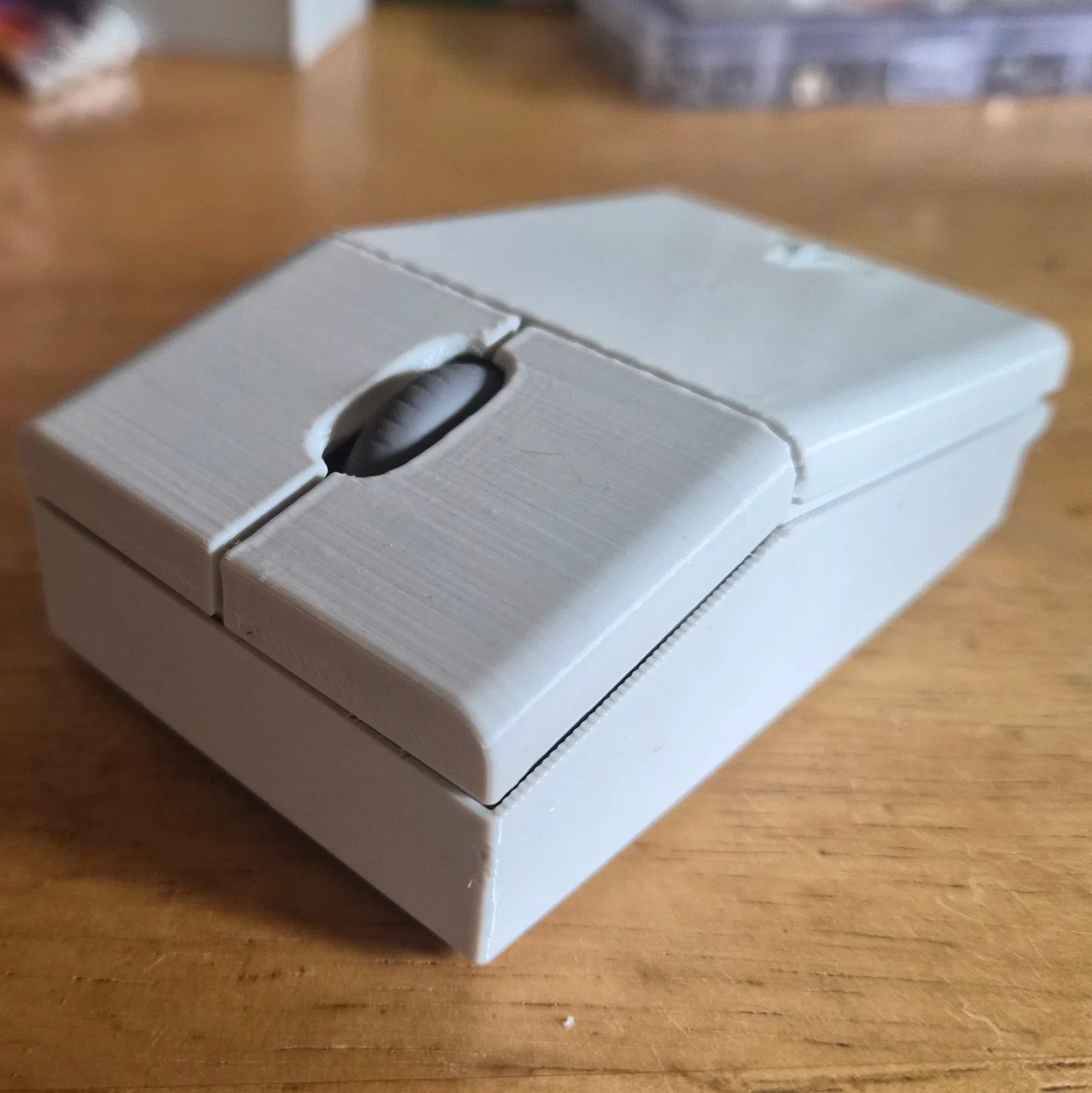

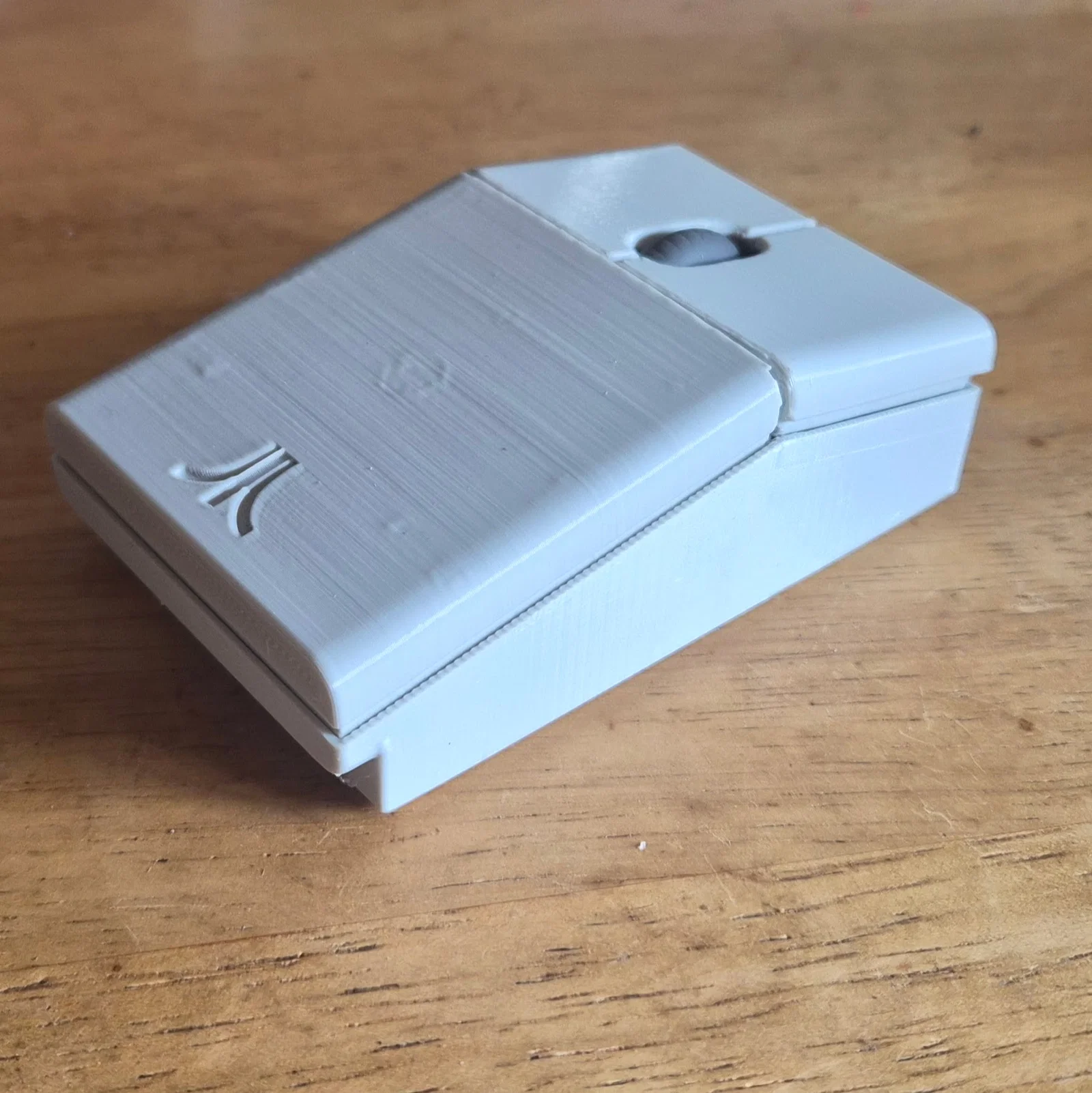

Một bộ vỏ chuột retro có thể chứa được linh kiện bên trong của chuột Logitech M185. Dự án này tái tạo lại diện mạo và cảm giác của chuột Atari ST nhưng với con lăn chuột hiện đại và không còn dùng viên bi lăn cũ kỹ.

Để có những đường nét sắc sảo nhất, mình gợi ý bạn nên dựng đứng phần nắp và các nút bấm lên để các đường cong được mịn màng. Phần đế và nắp pin nên được in nằm phẳng trên bàn in.

Bạn hãy tháo con ốc duy nhất bên trong ngăn chứa pin của chuột M185 để lấy các linh kiện Logitech ra. Bạn sẽ cần bảng mạch PCB, dây dẫn cho cực pin và cụm con lăn trên trục của nó.

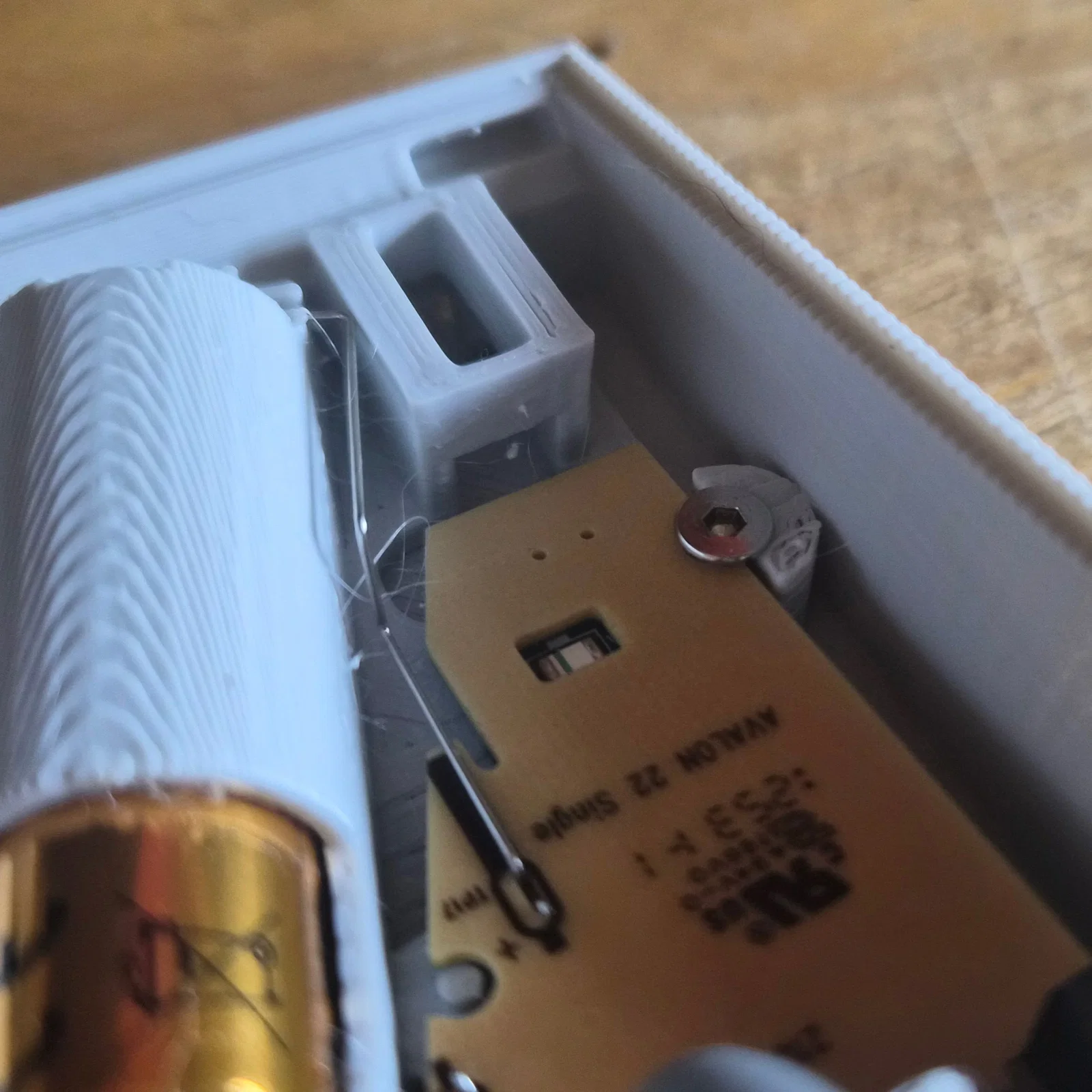

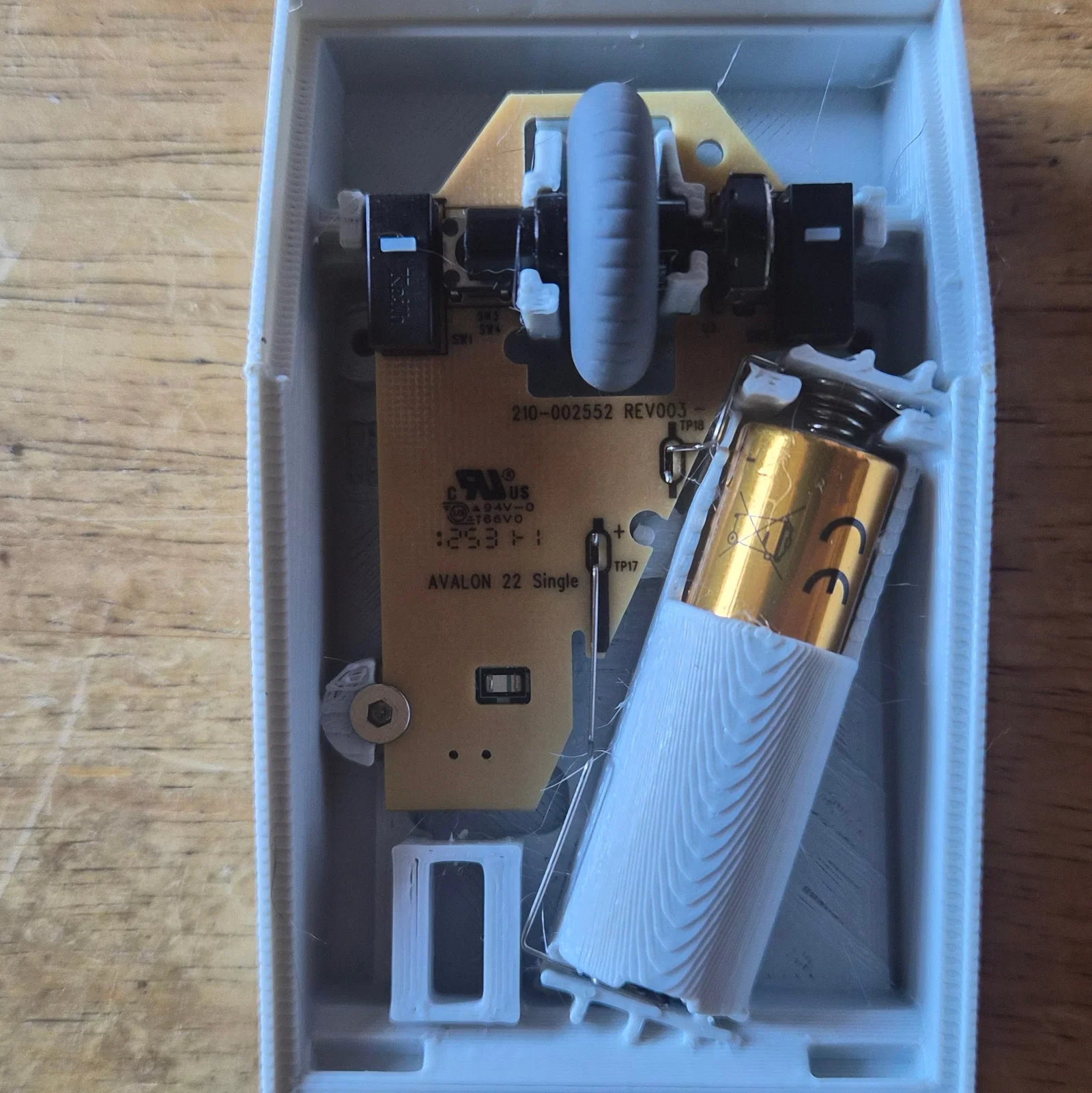

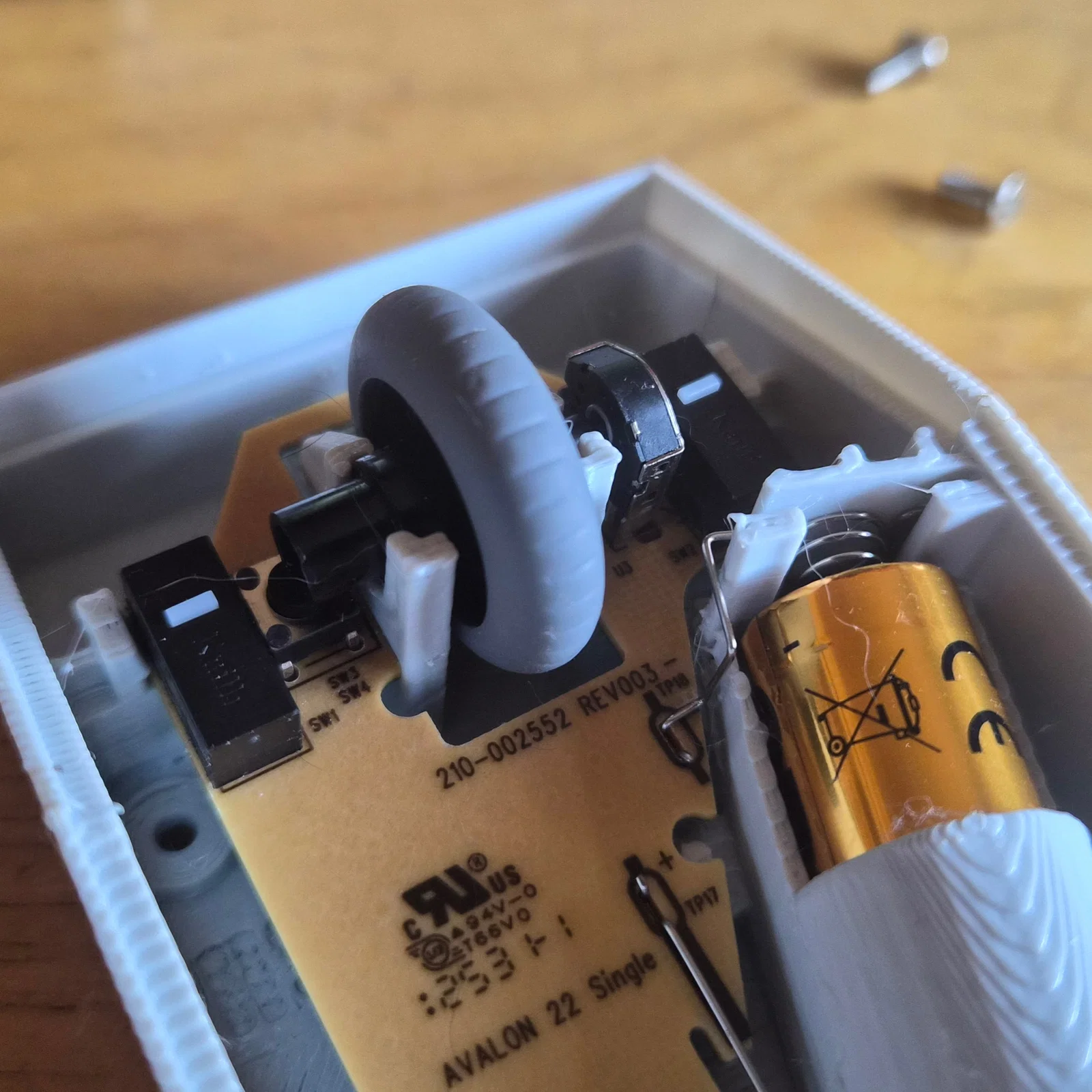

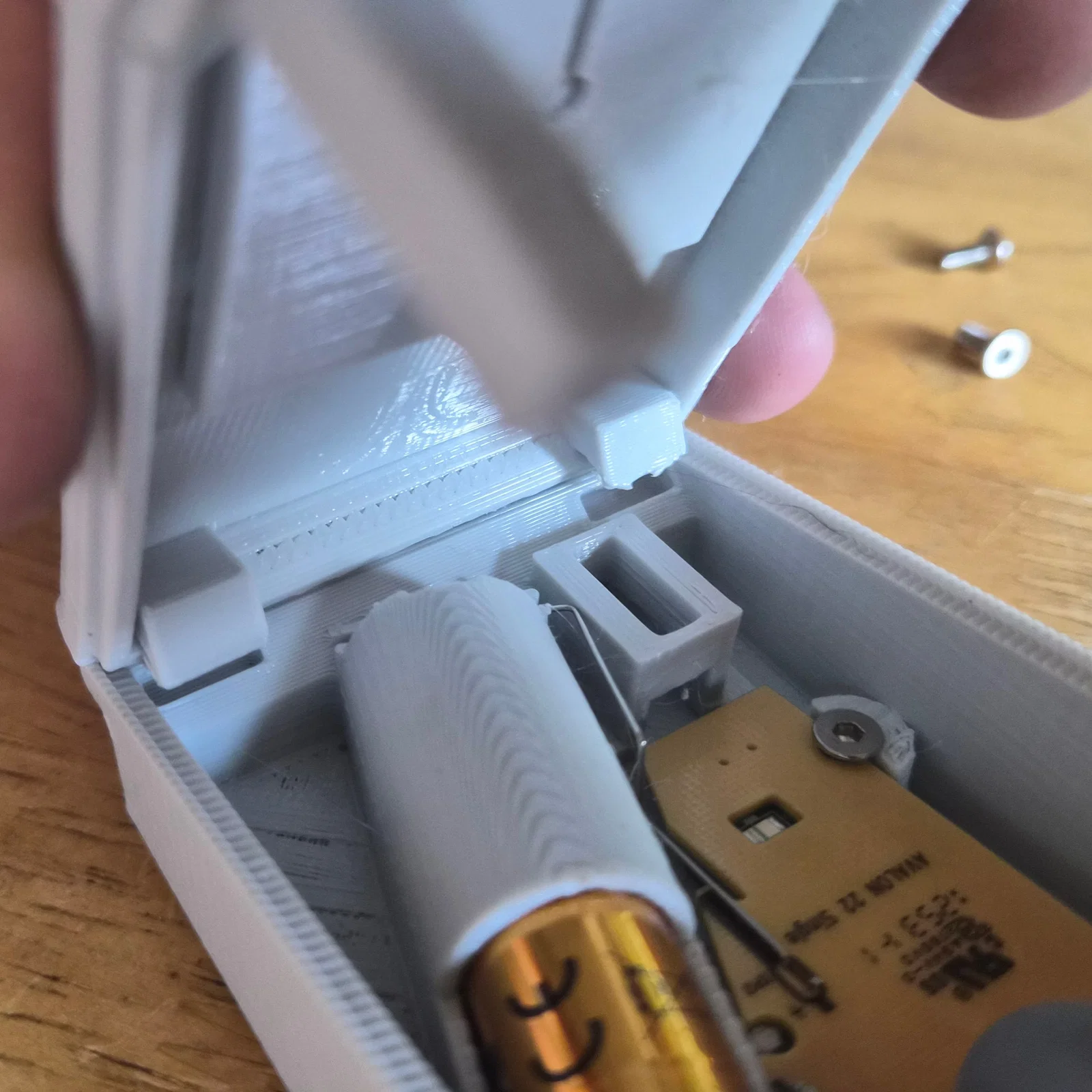

Lắp trục con lăn vào ổ cắm trên bảng mạch PCB rồi cẩn thận nhấn PCB vào phần đế ST. Con lăn sẽ khớp vào các giá đỡ mới, nhưng bạn có thể cần nhấn nhẹ PCB ở phía trước bên trái và bên phải để nó vào đúng vị trí. Bảng mạch PCB sẽ hơi nghiêng lên phía trước thay vì nằm phẳng, nên bạn hãy nhấn PCB xuống ở phía sau và cố định bằng một con ốc vít đầu bằng M3x8 ở phía sau bên trái. Đảm bảo các cực pin nằm đúng vị trí trong hốc chứa pin.

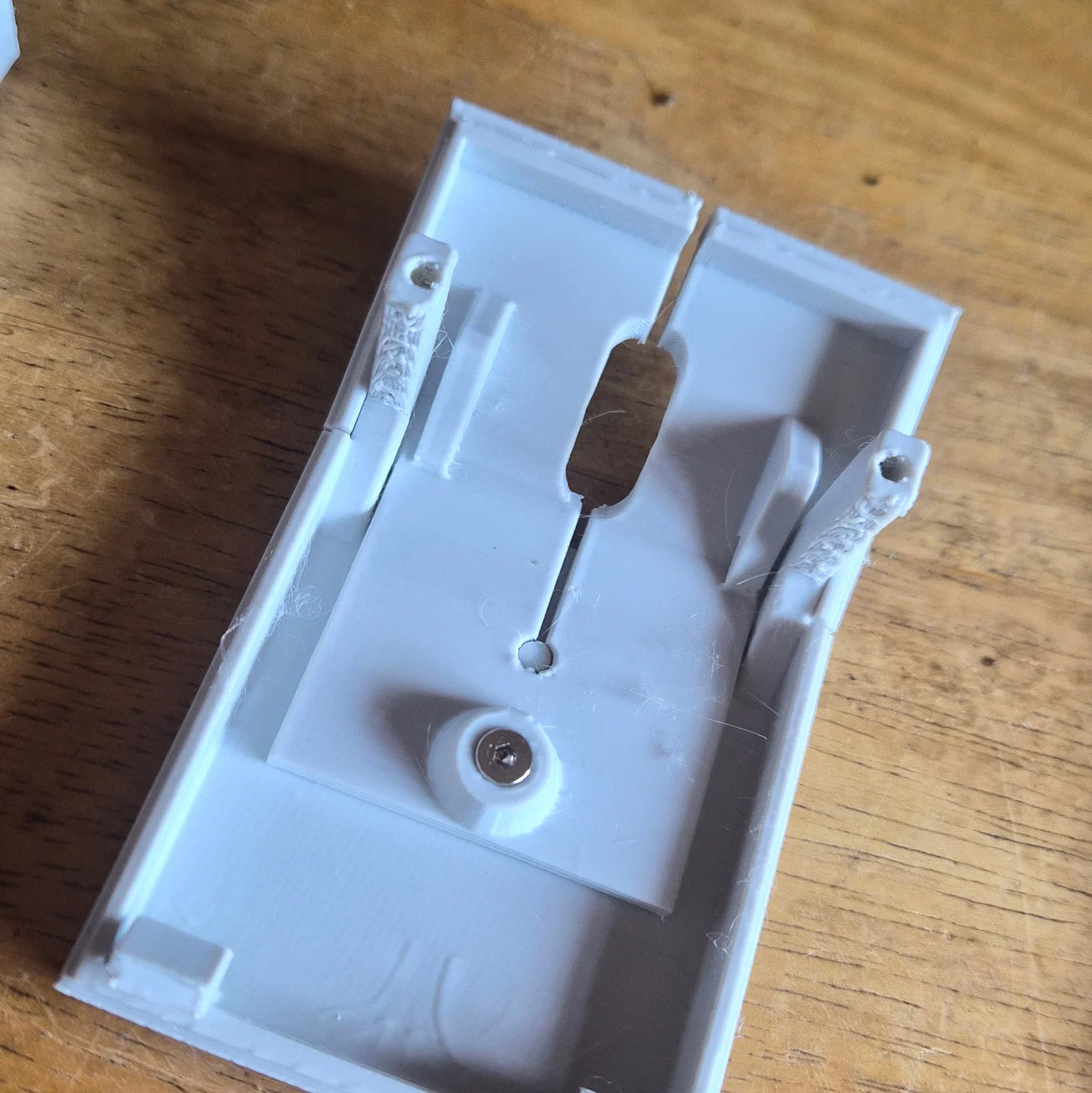

Nhấn các nút bấm vào nắp và cố định bằng ốc vít đầu bằng M3x8.

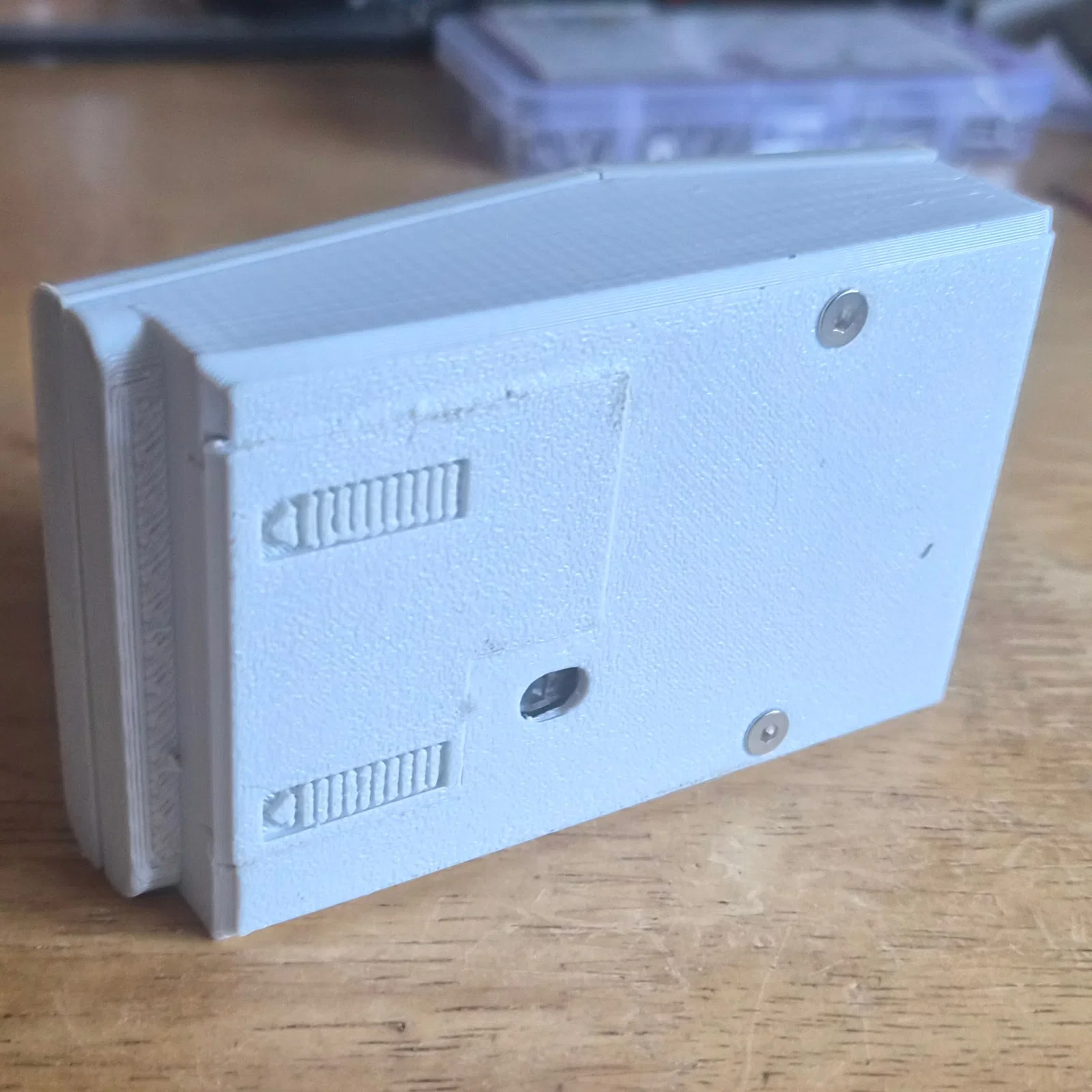

Phần nắp sẽ khớp vào đế ở phía sau, sau đó phần chân trước nên được nhấn xuống sàn của đế. Bạn có thể cần uốn cong nhẹ chúng một chút nhưng chúng sẽ nằm phía trên các lỗ trên sàn. Chèn hai con ốc M3x8 hoặc M3x12 vào đế để giữ nắp.

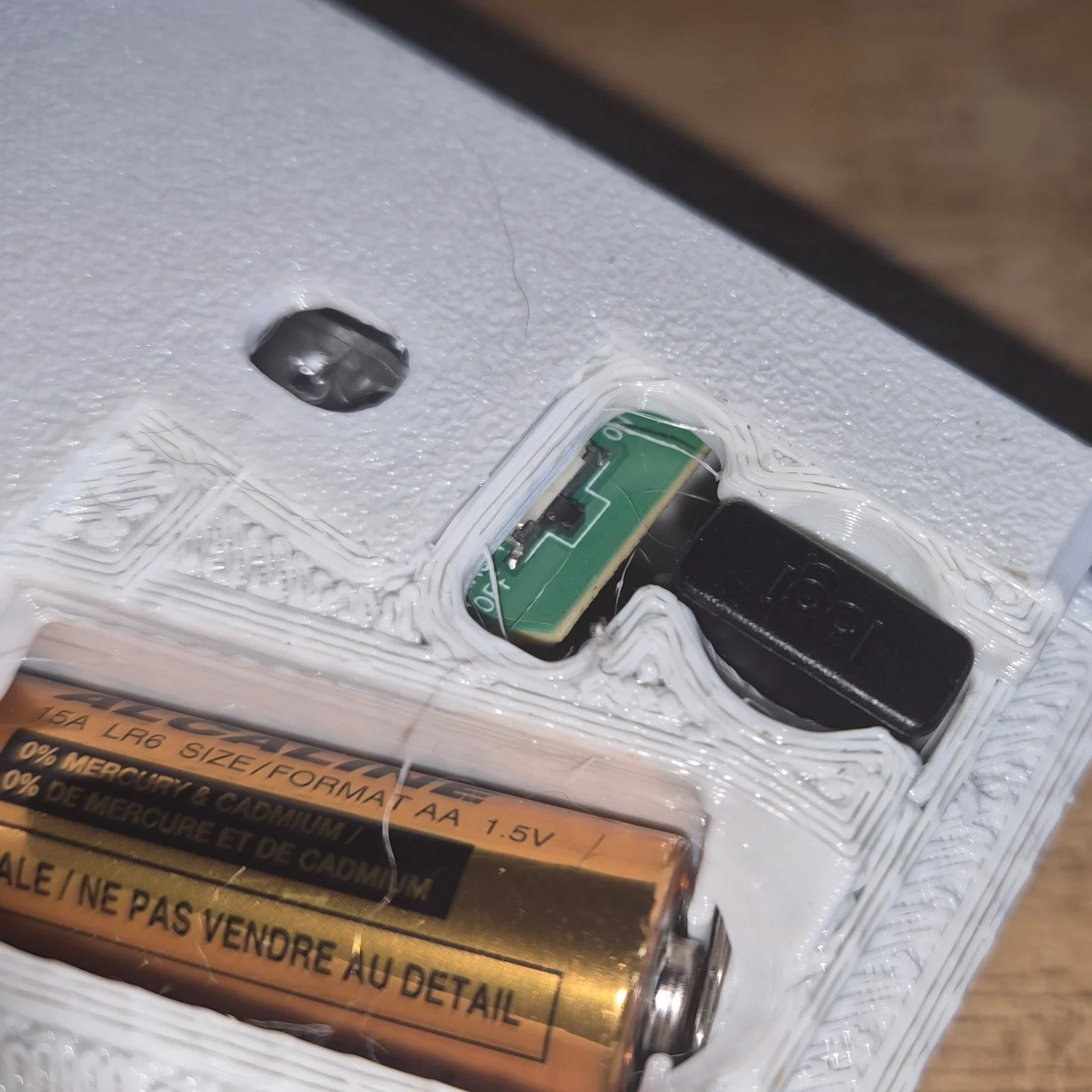

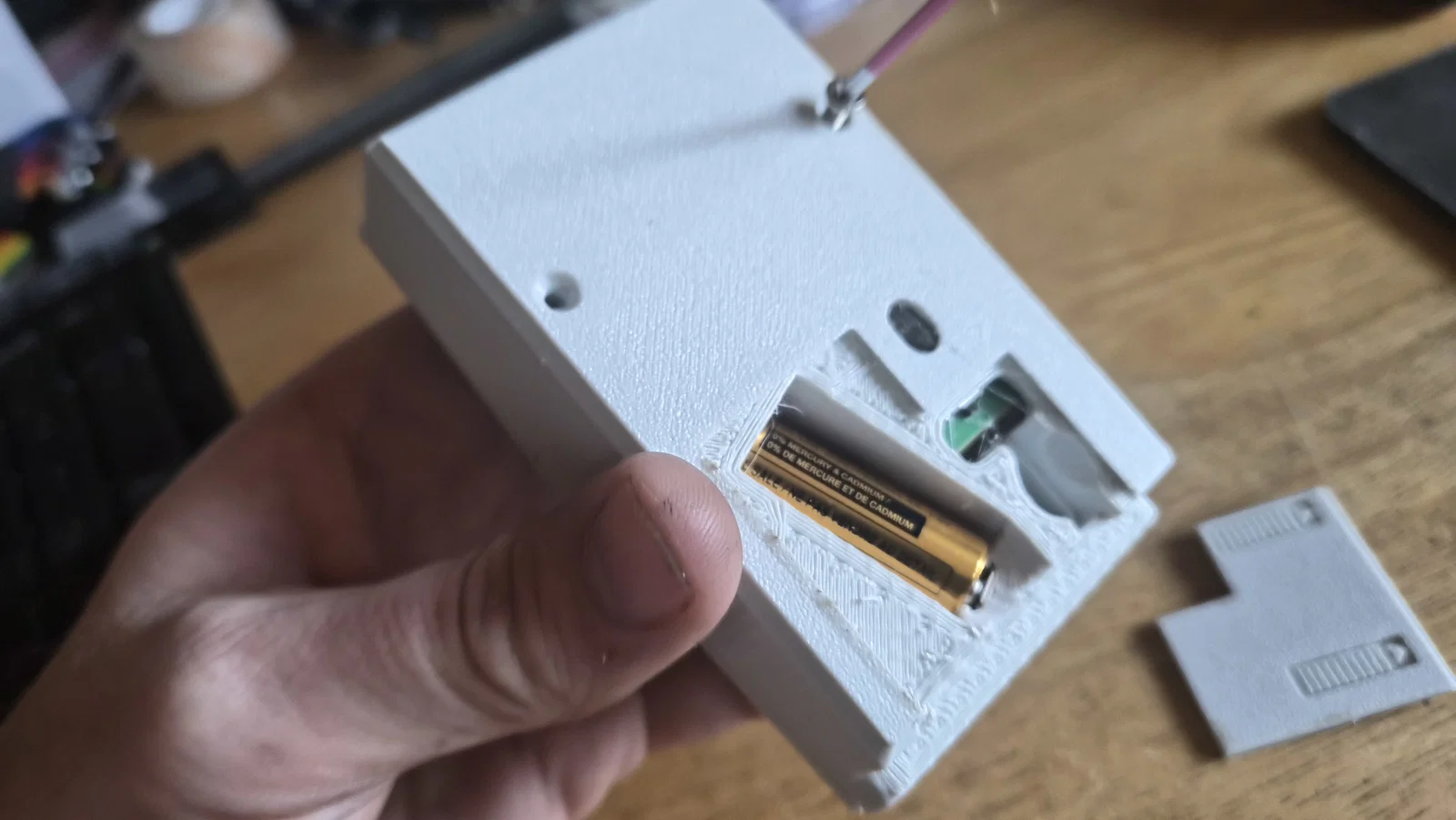

Nắp pin trượt từ phía sau và giữ cố định pin, vì vậy hãy lắp pin AA vào bằng cách đưa đầu âm vào trước, sau đó nhấn đầu dương vào chuột cho đến khi nó vào hết cỡ. Nắp pin cũng giúp che đi đầu USB dongle và công tắc nguồn.

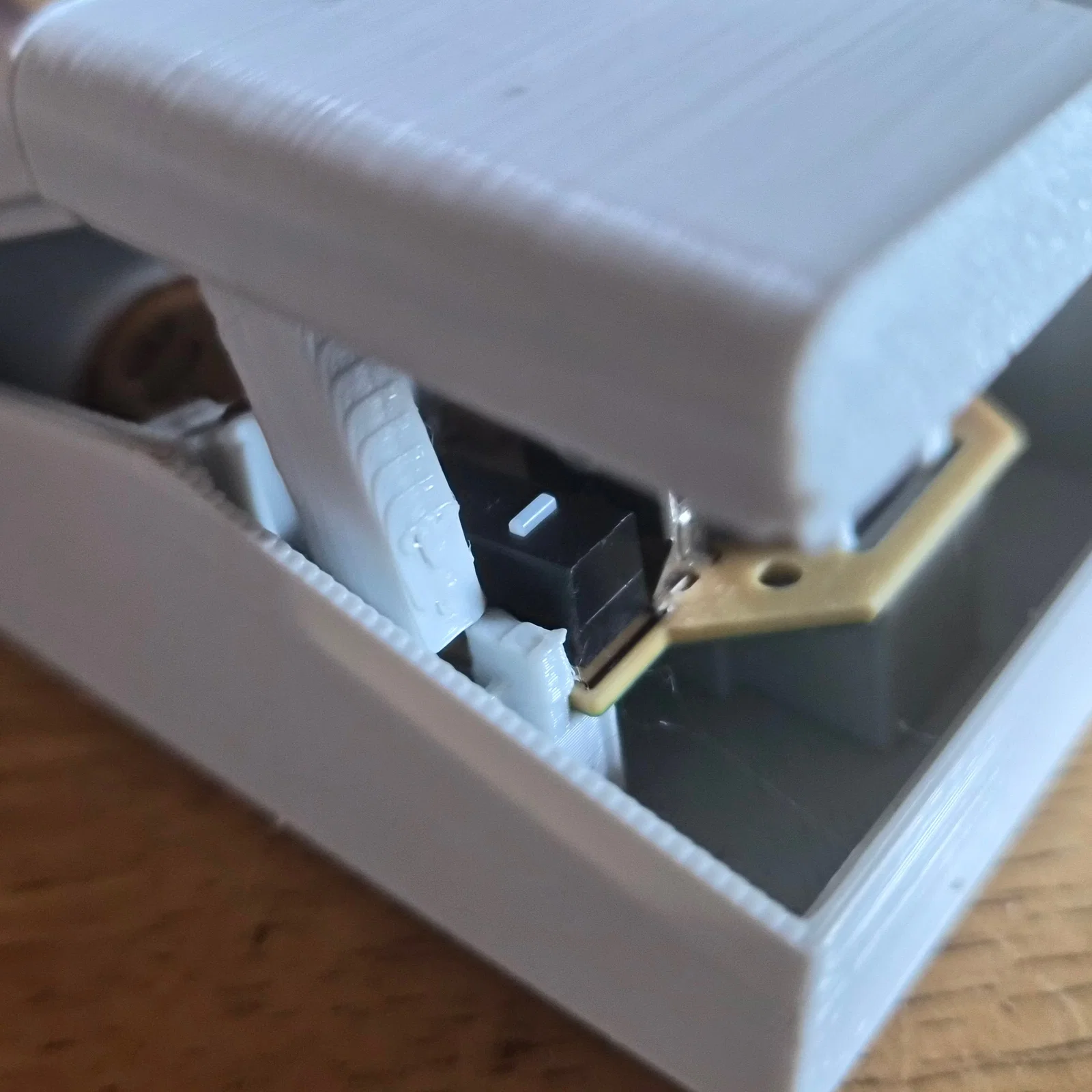

LỜI KHUYÊN: Để các nút bấm hoạt động chính xác, chúng cần được đặt đúng vị trí và cách tiếp điểm microswitch trong vòng 1mm. Nếu bạn không nghe tiếng "tách" khi nhấn nút, có thể là nó đang quá gần. Bạn có thể thêm các vòng đệm mỏng vào bên trong vỏ dưới chân của nắp để nâng nó lên một chút. Ngoài ra, hãy đảm bảo rằng bảng mạch PCB đã được nhấn vào đúng vị trí cả phía trước và phía sau.
