Tấm Gắn Thin Mini-ITX Cho Tủ Rack 10 Inch (1U IO Shield Plate)
Remix từ Tấm chắn rack 10-inch kèm thiết kế FreeCAD Tác giả tuxy_2534769
- Lượt tải
- 2
- Lượt thích
- 2
- Lượt coi
- 115
- Bản remix
- 0
- Bình luận
- 0
File 2 118 KB
- 10-inch-rack-mount-blank_thin_mini_itx_1776168440.3mf3MF · 43,2 KB
- 10-inch-rack-mount-blank_thin_mini_itx_-_reinforced_1776168442.3mf3MF · 74,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #268677
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC0 — Phạm vi công cộng
Mô tả

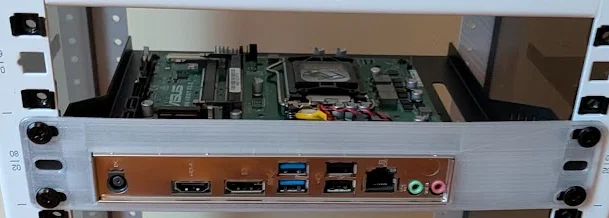

Tấm gắn bảng mạch Thin Mini-ITX 1U cho tủ Rack 10 inch
Đối với những anh em đam mê xây dựng hệ thống máy chủ tại gia (homelab) hoặc muốn tối ưu hóa không gian tủ rack 10 inch, việc lắp đặt các bo mạch chủ chuẩn Mini-ITX thường gặp khó khăn do thiếu khung gắn phù hợp. Mẫu thiết kế này là một tấm panel dạng 1U đã được tùy chỉnh tỉ mỉ, giúp anh em dễ dàng lắp đặt tấm chắn cổng kết nối (IO shield) của các bo mạch chủ Thin Mini-ITX. Đây là giải pháp hoàn hảo để biến không gian trống trên rack thành nơi đặt máy chủ gọn gàng, thẩm mỹ mà không cần phải chế cháo quá nhiều.
Sản phẩm này được thiết kế để tương thích trực tiếp với kệ 1U GeeekPi Mini ITX trong tủ rack chuẩn 10 inch. Với thiết kế tinh gọn và độ chính xác cao, tấm panel này giữ cho bo mạch chủ được cố định chắc chắn, đồng thời đảm bảo các cổng kết nối ở phía sau được lộ ra ngoài đúng vị trí để anh em dễ dàng kết nối cáp mạng, màn hình hay thiết bị ngoại vi. Đây thực sự là một món phụ kiện "must-have" cho anh em nào đang vận hành các hệ thống firewall, server nhỏ hoặc PC văn phòng thu nhỏ.
Một số lưu ý quan trọng để anh em in 3D mẫu này đạt chất lượng tốt nhất:
- Vật liệu khuyên dùng: Nên sử dụng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và độ cứng cáp, đặc biệt là khi máy chủ hoạt động liên tục trong thời gian dài.
- Độ dày lớp in (Layer height): Nên để ở mức 0.2mm để đảm bảo độ chi tiết cho các khe cắm IO shield, giúp bo mạch chủ vào khớp hoàn hảo.
- Độ cứng (Infill): Đề xuất sử dụng mật độ từ 30% trở lên với kiểu infill Grid hoặc Gyroid để tạo độ chịu lực tốt cho tấm mặt trước.
- Hỗ trợ (Supports): Cần sử dụng hỗ trợ tại các vị trí lỗ bắt vít và khung cửa sổ IO shield để đảm bảo bề mặt sau khi in sạch đẹp, không bị võng.
- Kiểm tra kích thước: Trước khi lắp đặt, hãy đo đạc cẩn thận khoảng cách các lỗ bắt vít trên rack của bạn để đảm bảo sự khớp nối hoàn toàn với phần cứng đang dùng.
Tổng kết lại, nếu anh em đang loay hoay tìm cách lắp bo mạch Thin Mini-ITX vào tủ rack 10 inch một cách chuyên nghiệp, thì file in 3D này chính là cứu cánh cực kỳ hiệu quả và tiết kiệm chi phí.
Thông số in
- Định dạng
- 3mf
- Số file mô hình
- 2
- Tổng dung lượng
- 118 KB
- File lớn nhất
- 74,8 KB
