Phụ kiện giá đỡ cuộn nhựa cho Prusa CORE One

Tác giả gillis

Lượt tải
10
Lượt thích
8
Lượt coi
227

File 8 2,8 MB

  • COREOne_Accs_SpoolBase_RightSide_1776167309.stlSTL · 212,2 KB
  • COREOne_Accs_SpoolFilamentHolder_1776167311.stlSTL · 1,4 MB
  • COREOne_Accs_SpoolBase_LeftSide_1776167312.stlSTL · 196,6 KB
  • COREOne_Accs_Tool_M3nL_1776167314.stlSTL · 298,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Bạn cần phải có sẵn bộ giữ cuộn nhựa (Spool-holder) từ phía dưới để lắp các phụ kiện này.

  1. Phần cứng

  • Vít M3 x 10 (x4)
  • Vít M3 x 20 (x1)
  • Long đền M3w (x1)
  • Đai ốc khóa M3nL (x1)
  1. Các bộ phận cần in

  • Puck Universal R1 (Đồ zin của Prusa, cái màu cam)

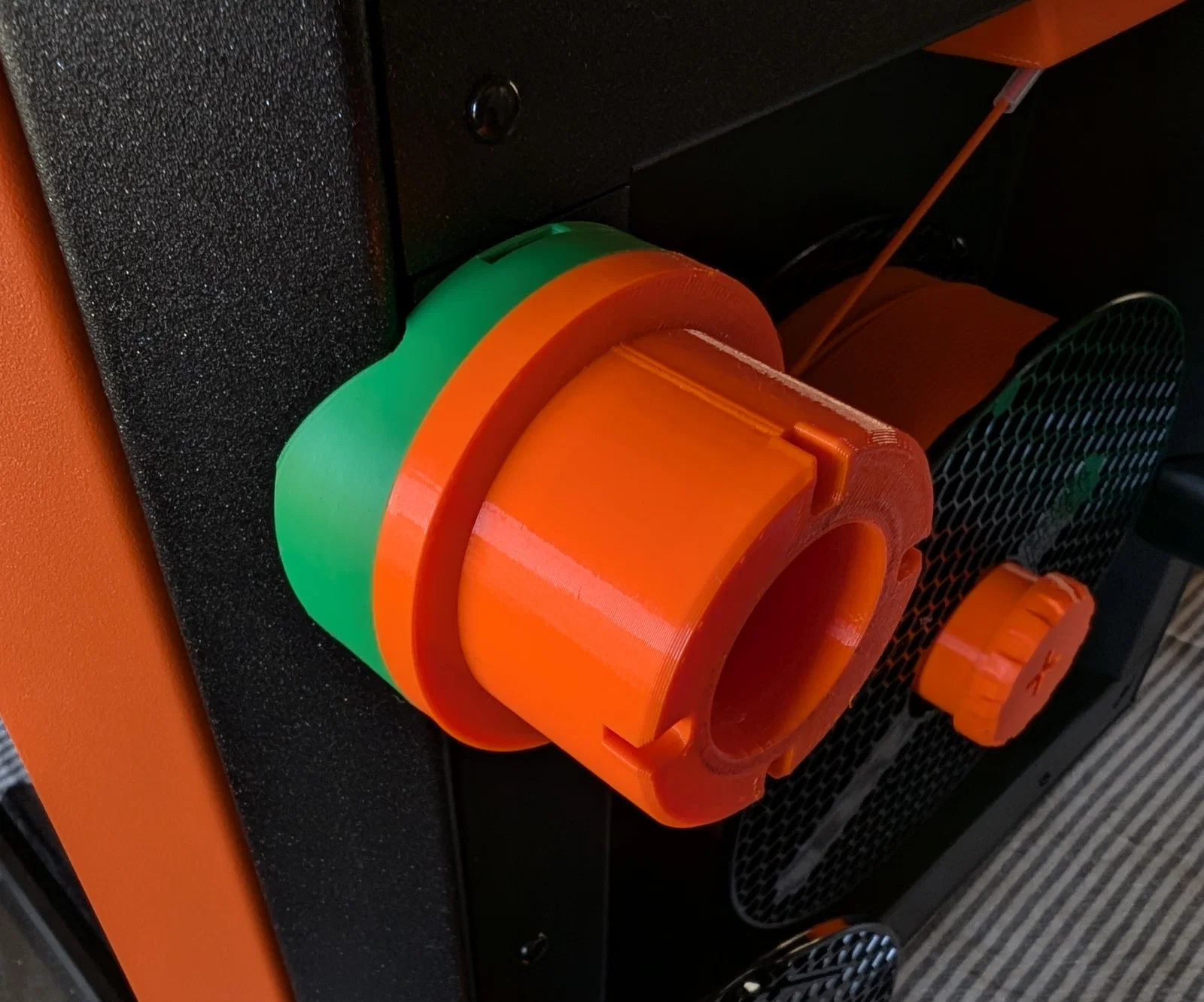

  • COREOne_Accs_SpoolBase_RightSide (xem trong mục Files, cái màu xanh lá)
  • Dụng cụ hỗ trợ M3n (COREOne_Accs_Tool_M3nL trong mục Files)
  1. Lắp ráp

  • Bắt vít hai phần lại với nhau bằng ốc M3 x 10
  1. Các bộ phận dùng để gắn lên máy

  • Vít M3 x 20 (x1)
  • Long đền M3w (x1)
  • Đai ốc khóa M3nL (x1)
  • Dụng cụ hỗ trợ M3nL

Lắp ốc M3x20 và long đền M3w vào phần màu cam

  1. Vị trí lắp đặt

Tháo chốt nhựa tại vị trí bạn muốn gắn giá đỡ

Có không gian cho hai cuộn nhựa ở phía trước và hai cuộn ở phía sau. Những vị trí phía sau sẽ hơi khó thao tác từ bên trong một chút.

  1. Gắn giá đỡ

Sử dụng dụng cụ hỗ trợ (Nut-Tool-Helper) để giữ đai ốc ở mặt trong.

Lưu ý: Bên trong phần màu xanh lá có các khe cắm vừa cho 2 viên nam châm kích thước 10 x 2 mm mỗi bên. Việc gắn ít nhất một viên nam châm sẽ giúp cố định vào khung máy chắc chắn hơn.

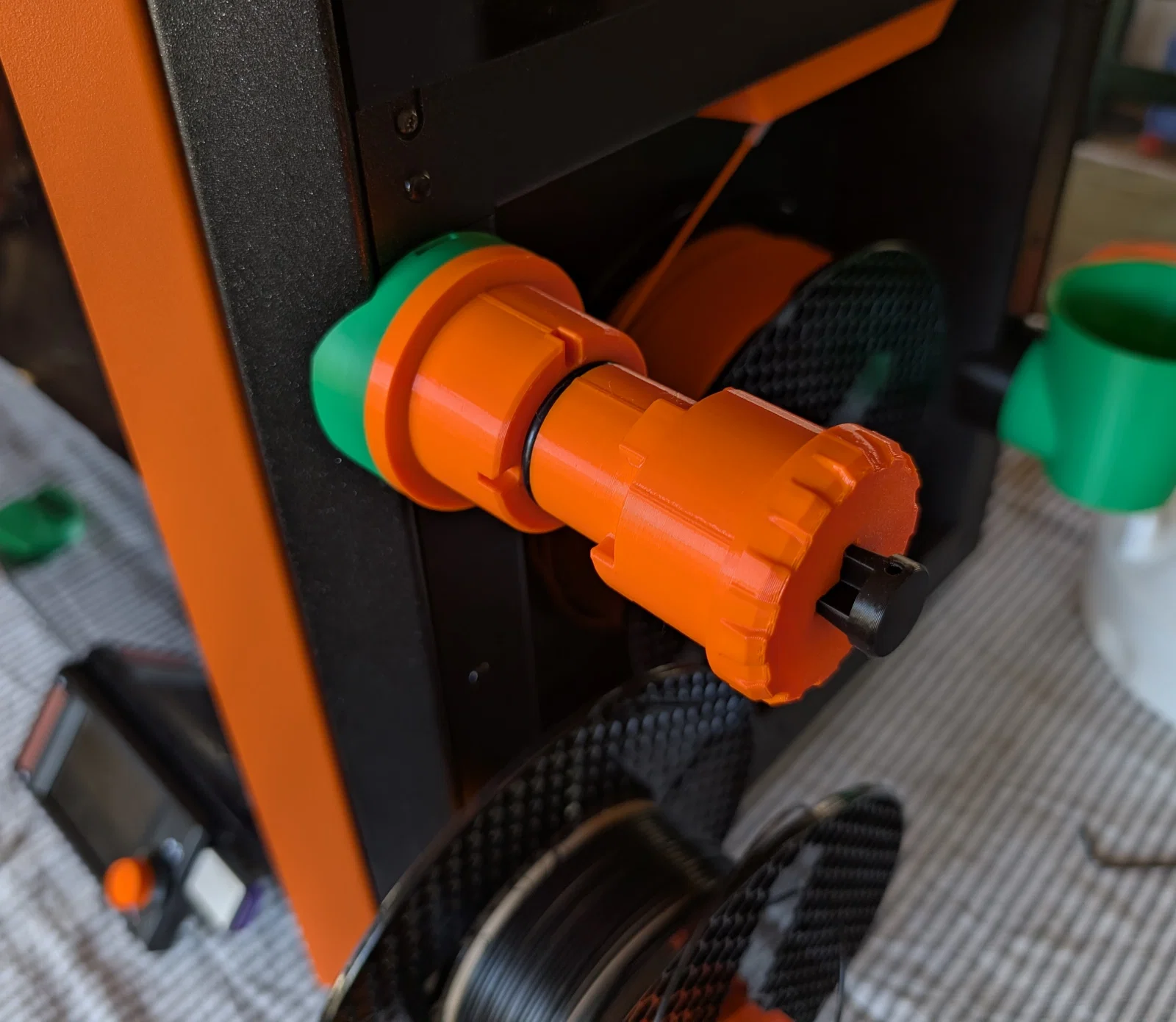

  1. Gắn tay cầm (Sử dụng đồ zin của Prusa như đã đề cập ở trên)

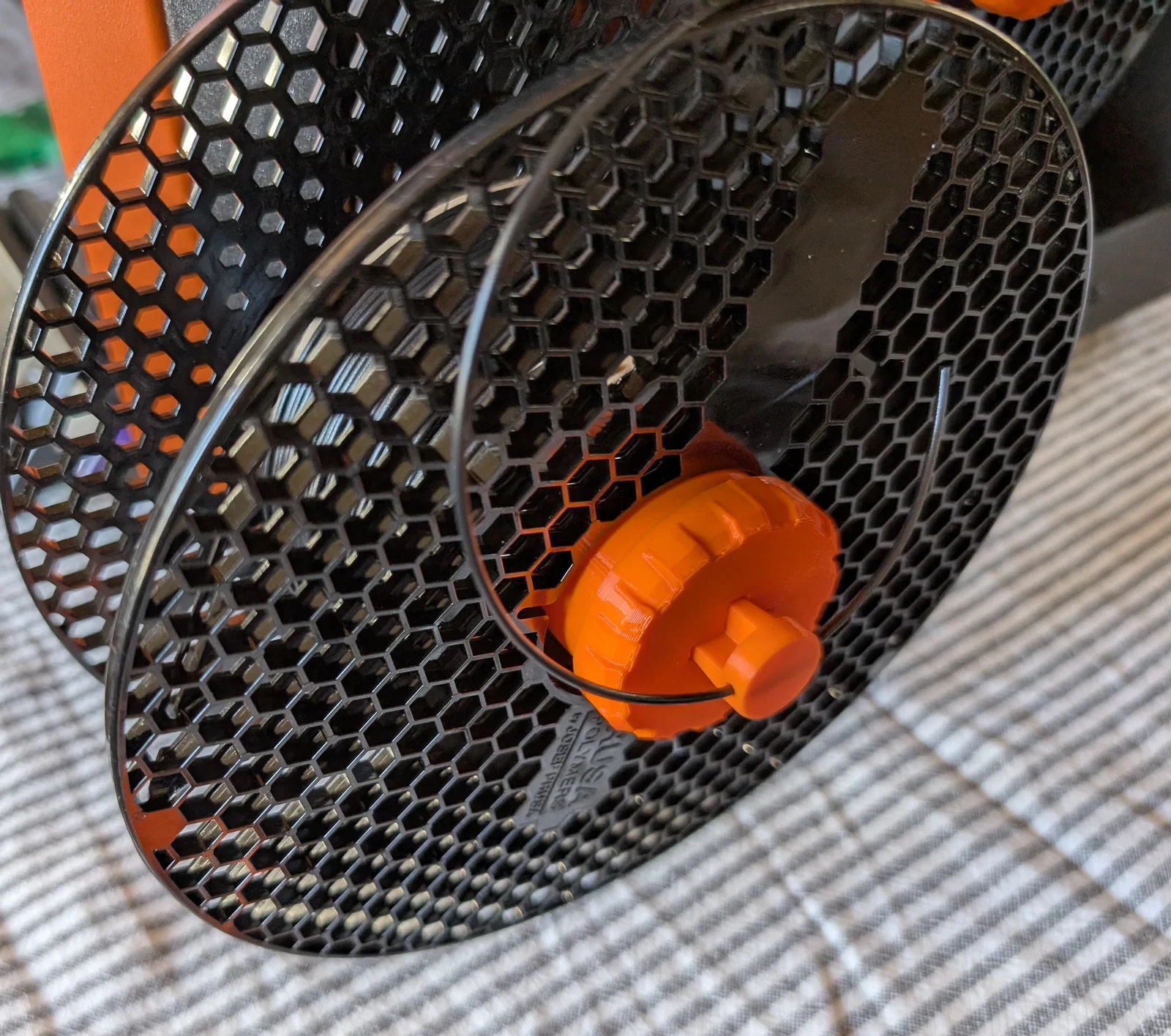

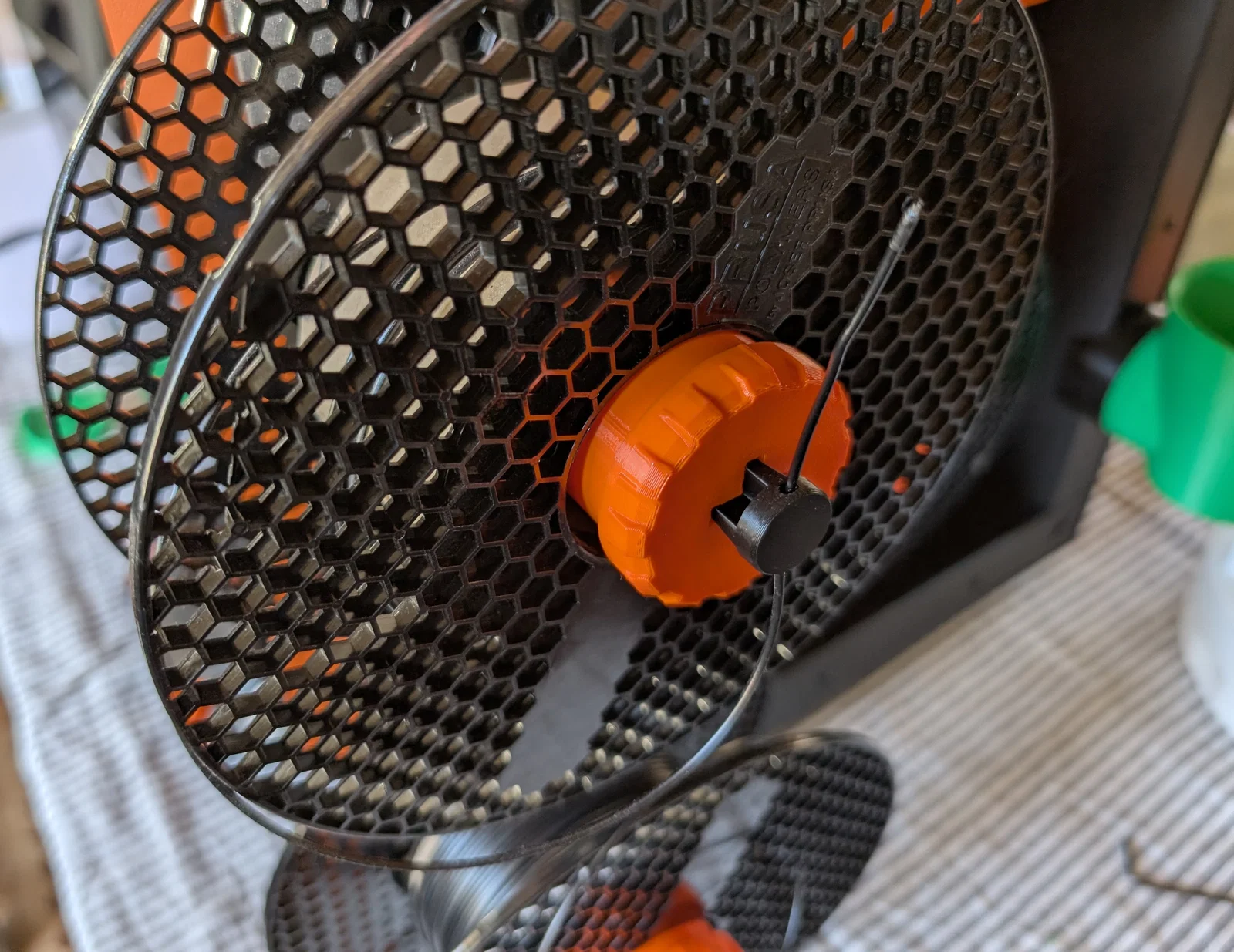

Phần phụ kiện nhỏ (chi tiết màu đen nằm bên ngoài tay cầm màu cam) là giá để giữ sợi nhựa khi không dùng tới.

  1. Xong rồi đây!
